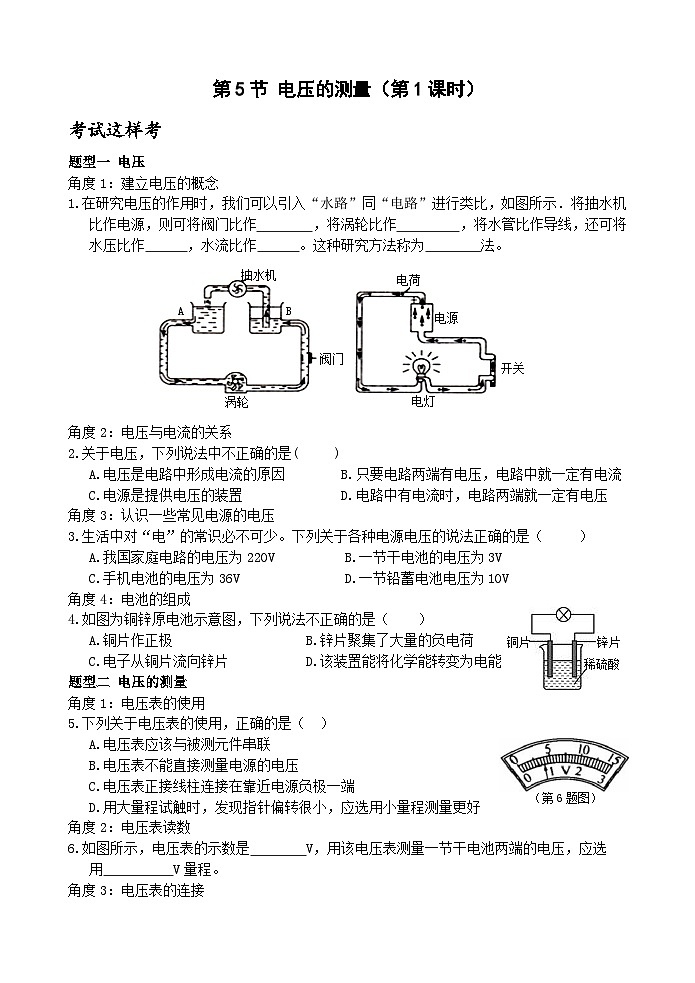

初中科学浙教版八年级上册第5节 电压的测量优秀第1课时精练

这是一份初中科学浙教版八年级上册第5节 电压的测量优秀第1课时精练，共3页。试卷主要包含了电压，电压的测量，学科综合，拓展创新等内容，欢迎下载使用。

题型一 电压
角度1：建立电压的概念
1.在研究电压的作用时，我们可以引入“水路”同“电路”进行类比，如图所示．将抽水机
比作电源，则可将阀门比作 ，将涡轮比作 ，将水管比作导线，还可将
水压比作 ，水流比作 。这种研究方法称为 法。
抽水机
涡轮
电灯
开关
电源
电荷
A B
阀门
角度2：电压与电流的关系
2.关于电压，下列说法中不正确的是( )
A.电压是电路中形成电流的原因 B.只要电路两端有电压，电路中就一定有电流
C.电源是提供电压的装置 D.电路中有电流时，电路两端就一定有电压
角度3：认识一些常见电源的电压
3.生活中对“电”的常识必不可少。下列关于各种电源电压的说法正确的是（ ）
A.我国家庭电路的电压为220V B.一节干电池的电压为3V
C.手机电池的电压为36V D.一节铅蓄电池电压为10V
铜片 锌片
稀硫酸
角度4：电池的组成
4.如图为铜锌原电池示意图，下列说法不正确的是（ ）
A.铜片作正极 B.锌片聚集了大量的负电荷
C.电子从铜片流向锌片 D.该装置能将化学能转变为电能
题型二 电压的测量
角度1：电压表的使用
5.下列关于电压表的使用，正确的是（ ）
A.电压表应该与被测元件串联（第6题图）

B.电压表不能直接测量电源的电压
C.电压表正接线柱连接在靠近电源负极一端
D.用大量程试触时，发现指针偏转很小，应选用小量程测量更好
角度2：电压表读数
6.如图所示，电压表的示数是 V，用该电压表测量一节干电池两端的电压，应选
用 V量程。
角度3：电压表的连接
7.如图所示的电路图，电压表连接正确的是（ ）

A. B. C. D.
题型三 学科综合
8.图所示的电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该
接入的是（ ）
A.甲接电压表，乙接电流表 B.甲接电流表，乙接电压表
C.甲、乙都接电压表 D.甲、乙都接电流表
题型四 拓展创新
9.如图所示，在研究“水果电池电压与哪些因素有关”的实验中，小敏连接好电路，如图甲，
发现电压表指针正常偏转，指针所指示数如图乙。
铜片 锌片
甲 乙

（1）小明制成的这个水果电池的电压是 伏。
（2）已知此水果电池中负电荷从锌片经电压表向铜片移动，则锌片与电压表的 (填
“负”或“正”)接线柱相连。
（3）“水果电池”电压与什么因素有关？请你作出一条猜想： 。
能力提升训练
1.某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路．若开
关闭合，其后果是（ ）
A.电压表不会烧坏，电流表可能烧坏 B.两表不会被烧坏
C.电压表不会被烧坏，但无示数 D.两表会被烧坏
2.如图所示，L1、L2 串联，电压表测L1两端电压。
L1 L2

（1）用笔画线代替导线，将各元件连成电路，并在方框中画出电路图。
（2）正确连接电路，闭合开关后发现两灯均不亮，电压表指针却偏转较大角度，该故障
的原因可能是 。
参考答案
考试这样考
1.开关 电灯 电压 电流 类比
2.A 3.A 4.C 5.D 6.0.8或4 0～3
7.D 8.C
9.（1）0.4 （2）负 （3）水果种类 插入深度；两极距离；极片材料等
能力提升训练
1.C
2.
