【阶段测试10】浙教版科学八年级上册 第4章 电路探秘 第6节-第7节 阶段测试10卷（原卷+答案+答题卷）

这是一份【阶段测试10】浙教版科学八年级上册 第4章 电路探秘 第6节-第7节 阶段测试10卷（原卷+答案+答题卷），文件包含阶段测试10浙教版科学八年级上册第四章电路探秘第6节-第7节阶段测试10卷原卷docx、阶段测试10浙教版科学八年级上册第四章电路探秘第6节-第7节阶段测试10卷答题卷docx、阶段测试10浙教版科学八年级上册第四章电路探秘第6节-第7节阶段测试10卷答案docx等3份试卷配套教学资源，其中试卷共9页， 欢迎下载使用。

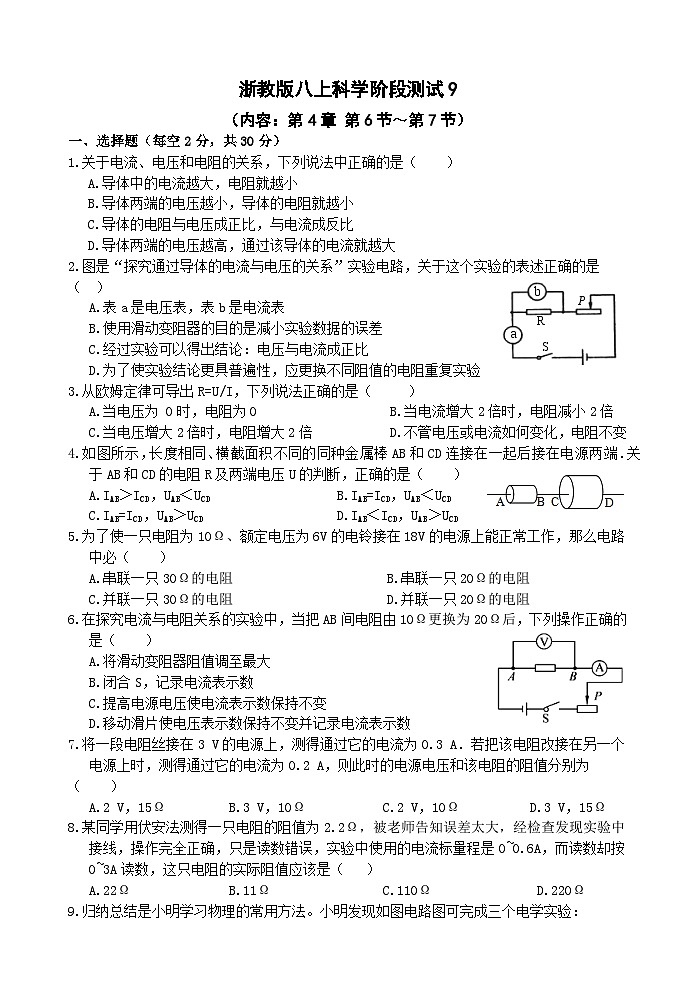

浙教版八上科学阶段测试9（内容：第4章 第6节～第7节）一、选择题（每空2分，共30分）1.关于电流、电压和电阻的关系，下列说法中正确的是（　　） A.导体中的电流越大，电阻就越小 B.导体两端的电压越小，导体的电阻就越小 C.导体的电阻与电压成正比，与电流成反比 D.导体两端的电压越高，通过该导体的电流就越大abRPS2.图是“探究通过导体的电流与电压的关系”实验电路，关于这个实验的表述正确的是（ ）A.表a是电压表，表b是电流表B.使用滑动变阻器的目的是减小实验数据的误差C.经过实验可以得出结论：电压与电流成正比D.为了使实验结论更具普遍性，应更换不同阻值的电阻重复实验3.从欧姆定律可导出R=U/I，下列说法正确的是（   ）A.当电压为 0时，电阻为0 B.当电流增大2倍时，电阻减小2倍C.当电压增大2倍时，电阻增大2倍 D.不管电压或电流如何变化，电阻不变4.如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（　　）A.IAB＞ICD，UAB＜UCD B.IAB=ICD，UAB＜UCD C.IAB=ICD，UAB＞UCD D.IAB＜ICD，UAB＞UCD5.为了使一只电阻为10Ω、额定电压为6V的电铃接在18V的电源上能正常工作，那么电路中必（ ）A.串联一只30Ω的电阻 B.串联一只20Ω的电阻C.并联一只30Ω的电阻 D.并联一只20Ω的电阻6.在探究电流与电阻关系的实验中，当把AB间电阻由10Ω更换为20Ω后，下列操作正确的是（ ）A.将滑动变阻器阻值调至最大B.闭合S，记录电流表示数C.提高电源电压使电流表示数保持不变D.移动滑片使电压表示数保持不变并记录电流表示数7.将一段电阻丝接在3 V的电源上，测得通过它的电流为0.3 A．若把该电阻改接在另一个电源上时，测得通过它的电流为0.2 A，则此时的电源电压和该电阻的阻值分别为（ ）A.2 V，15Ω B.3 V，10Ω C.2 V，10Ω D.3 V，15Ω8.某同学用伏安法测得一只电阻的阻值为2.2Ω，被老师告知误差太大，经检查发现实验中接线，操作完全正确，只是读数错误，实验中使用的电流标量程是0~0.6A，而读数却按0~3A读数，这只电阻的实际阻值应该是（ ） A.22Ω B.11Ω C.110Ω D.220Ω9.归纳总结是小明学习物理的常用方法。小明发现如图电路图可完成三个电学实验：①探究电流与电压的关系；②探究电流与电阻的关系；③“伏安法”测电阻。小明进行了以下总结，其中正确的是（  ） A.三个实验的实验器材并不完全相同 B.三个实验都能将定值电阻换成小灯泡 C.三个实验中滑动变阻器作用完全相同 D.三个实验都要多次测量取平均值来减小实验误差10.下列电路图中，电源电压未知，电阻R0阻值已知，Rx为被测电阻，下列不能测出Rx阻值的电路图是（　　） A． B． C． D．11.如图所示,闭合开关后两灯不亮,用电压表先后测得UAD=UAC=UAB=4.5V,则故障可能是( )A.灯L2发生断路 B.灯L1发生断路 C.灯L1发生短路 D.灯L2发生短路12.如图所示，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（　　）A.电流表和电压表示数均变小 B.电流表示数变大，电压表示数变小C.电流表示数变小，电压表示数变大 D.电流表和电压表示数均变大 R1R2S （第11题图） （第12题图） （第13题图）13.如图所示，电源电压不变，当开关S闭合时，电流表示数是1A；当开关S断开时，电流表示数是0.6A，则电阻R1与电阻R2的阻值之比是（　　）A.3：2 B.2：3 C.5：3 D.3：514.如图所示，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数9V，则R1：R2为（　　）A.1：2 B.2：1 C.1：3 D.3：115.如图是电阻甲和乙的I-U图象，下列是小明对图象信息作出的判断，正确的是（ ）A.当甲两端的电压为0.5V时，通过它的电流为0.3AB.当乙两端的电压为2.5V时，其电阻值为10ΩC.将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD.将甲和乙并联，若电压为1V，则它们的干路电流为0.4A二、填空题（每空1分，共20分）16.在家庭电路中，用电器的连接方式是 ，用电器两端电压是 V；开关和用电器之间的连接是 的。17.两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，总电阻是 Ω；电路中允许通过的最大电流为______A；电路两端允许加的最大电压为______V。18.如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，电压表V示数变 ，电流表示数变 。（填“大”或“小”）19.如图所示的电路中，已知电阻R1：R2=1：3。如果甲、乙两表均为电压表，当开关S闭合时，R1与R2的连接方法是______联，此时，两表的示数之比U甲：U乙=______；如果甲、乙两表均为电流表，当开关S断开时，甲乙两表的示数之比I甲：I乙=______． R1 R2VA 热敏电阻R0VA• •S （第18题图） （第19题图） （第20题图）20.热敏电阻的阻值随所处环境温度的升高而减小。现将一热敏电阻接入如图所示的电路中，R0为一定值电阻，电源电压保持不变。闭合开关S，当环境温度升高时，电流表A的示数 ，电压表V 的示数 ，电压表V 与电流表A的示数之比 。（均选填“变大”、“变小”或“不变”）21.如图甲所示，研究通过导体的电流跟电阻的关系，当R的阻值由5Ω换成10Ω时，滑动变阻器的滑片应向 滑动（选填“左”或“右”），使电压表示数保持不变。经过多次实验得到了I与R的关系图象如图乙所示，由图像可以得出的结论是 ；此次实验中，电压表的示数始终保持 V不变。 （第21题图） （第22题图）22.如图所示，是某种灯泡的电流I与电压U的关系图像。（1）电流I与电压U的关系图像不成直线的原因是 。（2）若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为 A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为 欧。三、实验探究题（每空2分，共30分）23.某同学用伏安法测电阻，实验电路图如图甲所示。 （1）该实验的原理是______。（2）闭合开关S前，滑动变阻器滑片P应置于______端（选填“A”或“B”）。（3）该同学按如图甲所示实验电路图连接好电路后进行“试触”，发现电流表的指针向左偏转到零刻度以外，则其错误原因是： 。（4）纠正错误后进行实验，当电压表示数如图乙所示时，电流表示数如图丙所示，则被测电阻Rx= 。24.在“探究电流与电压关系”的实验中，某实验小组按图甲电路图连接电路进行实验，电源电压3V保持不变。 （1）连接电路时，开关应该 。（2）检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近3V。移动滑片P，两电表示数均无变化，则电路故障可能是 。（3）排除故障后，实验中测得五组数据，并绘制出定值电阻R的I-U图像如图乙所示。由图像可得实验结论： 。（4）结合乙图中五次实验数据分析，本实验所用滑动变阻器的最大阻值应不小于 Ω。25.用如图甲所示的实验电路探究“电流与电阻的关系”，请解答下列问题： 甲 乙（1）请你用笔划线代替导线，将图甲中实验电路连接完整（导线不能交叉）；（2）小明接入5Ω的电阻，移动变阻器滑片，使电压表示数达到某值时，电流表示数如图乙所示，则此时电路中的电流为 。（3）小红在做此实验时，实验数据记录如下表，分析表中数据不能得出“电流大小与电阻大小成反比”的结论，原因是 。26.为探究导体并联时的电阻规律，某同学将阻值不等的R1、R2、R3、R4、R5按照不同方式先后接入如图电路中MN两点之间（电源电压恒定不变），每次实验闭合开关时，正确读取记录的电流表示数如下表所示。（1）在电源电压恒定不变时，通过电路中的总电流越小，电路中的总电阻______。（2）分析比较实验序号 的实验条件和现象，可以表明两个电阻并联可以用另一个电阻等效替代。（3）分析比较实验序号7与8等的实验条件和现象，可以进一步发现：并联电路中，一条支路电阻阻值相同时，另一条支路电阻阻值越大，并联总阻值 （填“越大”、“越小”或“相同”）。四、解答题（共20分）27.小明发现实验室里有一大卷单股合金导线，他了解到此类合金导线每米的电阻为0.02欧。为了粗略估算这卷合金线有多长，小明用电压表、电流表和电源接成如图所示的电路进行测量。（1）合金导线在这个电路中相当于是电路元件中的 。（2）若测得电压表的示数为1.2 伏时，电流表的示数为 0.3 安，则合金导线电阻值为 欧，这卷合金线的长度约有 米。28.如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图象如图2所示。 V1V2AR1R2PS 乙甲 图1 图2（1）图2图像甲对应图1电阻 （填“R1”或“R2”)，定值电阻R1的阻值为 Ω。（2）电源电压为 V，当变阻器滑片在中点时，电流表示数为   A。29.如图所示为一种人体秤的工作原理示意图，电源电压恒定不变，体重示数计是由电流表改装而成，R1阻值为10欧。（1）电路中R1的作用是 ，当没有测体重时滑片P在电阻R2的最下端，绝缘体使电路 (选填“切断”或“接通”)。（2）当体重逐渐增加时，R2连入电路的电阻 (选填“变大”、“变小”或“不变”)。（3）该人体秤测量范围0～100kg，电路中电流变化范围0.1～0.6A，则电源电压为 V，滑动变阻器R2的最大值为 欧。 体重测试台体重示数计R2R1PAB绝缘体o（第29题图）30.为防止酒驾事故的出现，酒精测试仪被广泛应用，其重要原件是酒精气体传感器，酒精气体传感器是一种气敏电阻，它的阻值随着接触到的酒精气体浓度变化而变化，某气敏电阻阻值与酒精气体浓度变化关系如图象甲所示。在所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω。（1）由图象甲可知，随着酒精气体浓度的增大，这种气敏电阻的阻值会 。（2）酒精气体浓度越大，电流表的示数 （选填“越大”或“越小”）。（3）现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL，交警在对某驾驶员进行呼气测试时，电流表的示数为0.2A，请通过计算判断该驾驶员是否酒驾？31.如图所示电路中，电源电压恒为30V，电阻R1为15Ω。同时闭合开关S1、S2时,电流表的示数为2.5A。求:（1）通过电阻R1的电流；（2）电阻R2的阻值。实验次数123电阻/Ω51015电流/A0.30.20.14实验序号12345678MN之间接入的元件R1R2R3R4R5R2R3并联R3R4并联R3R5并联电流表示数（安）0.50.40.30.20.10.70.50.4
