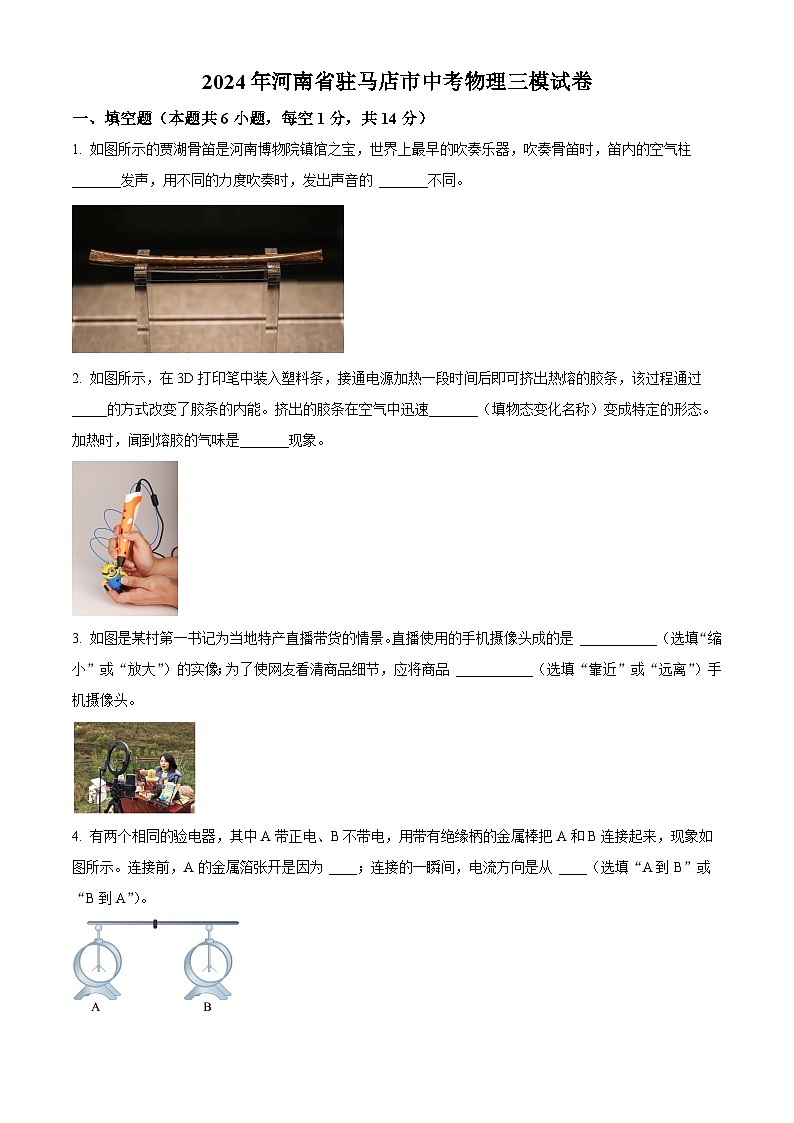

2024年河南省驻马店市中考三模物理试题（原卷版+解析版）

这是一份2024年河南省驻马店市中考三模物理试题（原卷版+解析版），文件包含2024年河南省驻马店市中考三模物理试题原卷版docx、2024年河南省驻马店市中考三模物理试题解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。

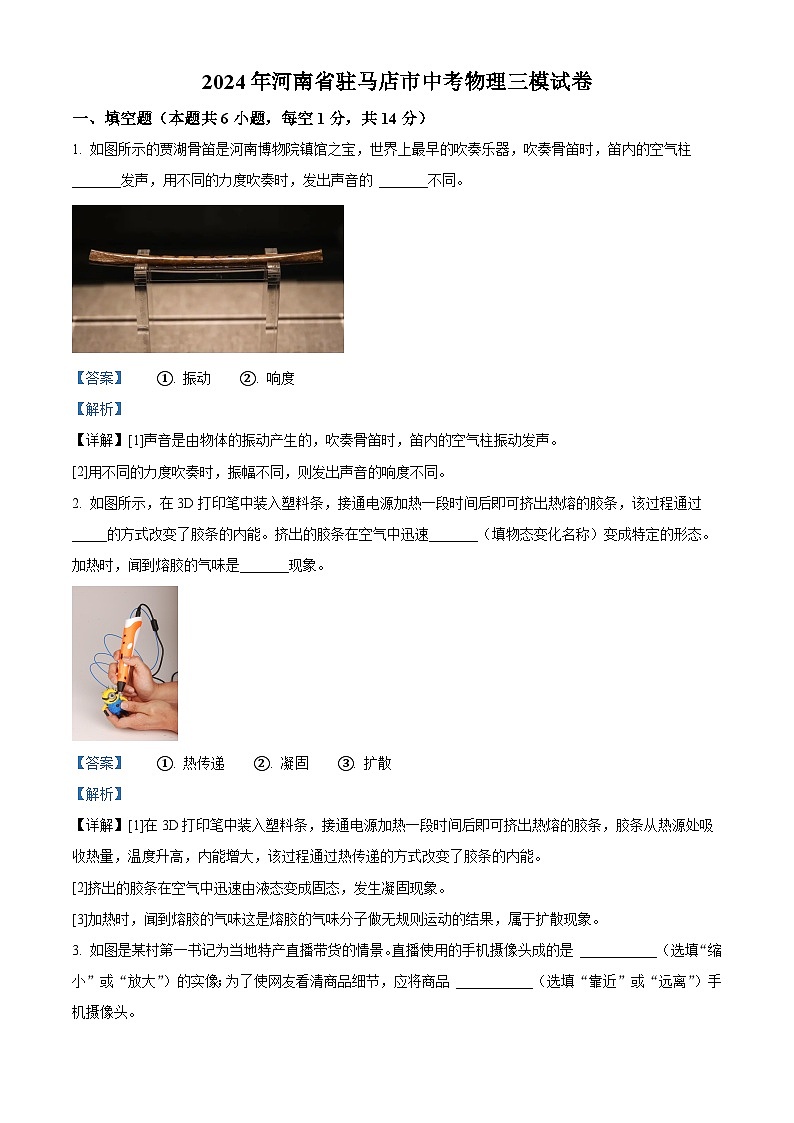

1. 如图所示的贾湖骨笛是河南博物院镇馆之宝，世界上最早的吹奏乐器，吹奏骨笛时，笛内的空气柱 _______发声，用不同的力度吹奏时，发出声音的 _______不同。
【答案】 ①. 振动 ②. 响度
【解析】
【详解】[1]声音是由物体的振动产生的，吹奏骨笛时，笛内的空气柱振动发声。
[2]用不同的力度吹奏时，振幅不同，则发出声音的响度不同。
2. 如图所示，在3D打印笔中装入塑料条，接通电源加热一段时间后即可挤出热熔的胶条，该过程通过_____的方式改变了胶条的内能。挤出的胶条在空气中迅速_______（填物态变化名称）变成特定的形态。加热时，闻到熔胶的气味是_______现象。
【答案】 ①. 热传递 ②. 凝固 ③. 扩散
【解析】
【详解】[1]在3D打印笔中装入塑料条，接通电源加热一段时间后即可挤出热熔的胶条，胶条从热源处吸收热量，温度升高，内能增大，该过程通过热传递的方式改变了胶条的内能。
[2]挤出的胶条在空气中迅速由液态变成固态，发生凝固现象。
[3]加热时，闻到熔胶的气味这是熔胶的气味分子做无规则运动的结果，属于扩散现象。

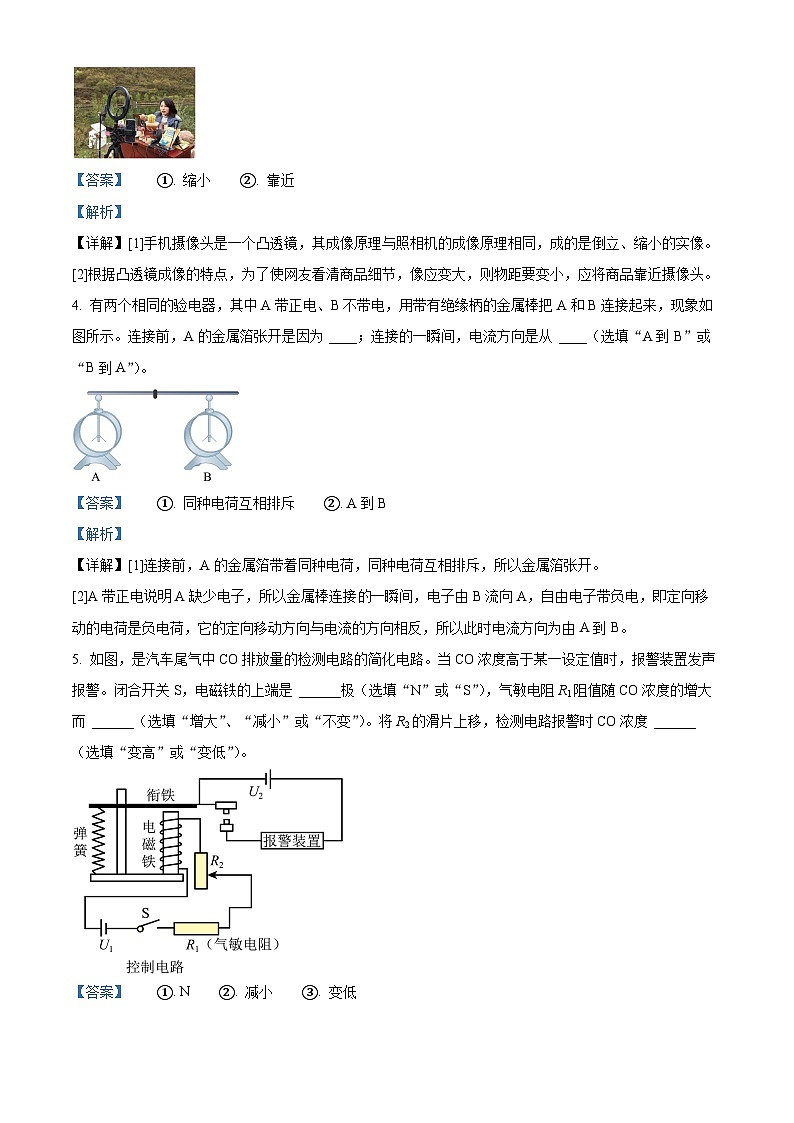

3. 如图是某村第一书记为当地特产直播带货的情景。直播使用的手机摄像头成的是 ___________（选填“缩小”或“放大”）的实像；为了使网友看清商品细节，应将商品 ___________（选填“靠近”或“远离”）手机摄像头。

【答案】 ①. 缩小 ②. 靠近
【解析】
【详解】[1]手机摄像头是一个凸透镜，其成像原理与照相机的成像原理相同，成的是倒立、缩小的实像。
[2]根据凸透镜成像的特点，为了使网友看清商品细节，像应变大，则物距要变小，应将商品靠近摄像头。
4. 有两个相同的验电器，其中A带正电、B不带电，用带有绝缘柄的金属棒把A和B连接起来，现象如图所示。连接前，A的金属箔张开是因为 ____；连接的一瞬间，电流方向是从 ____（选填“A到B”或“B到A”）。
【答案】 ①. 同种电荷互相排斥 ②. A到B
【解析】
【详解】[1]连接前，A的金属箔带着同种电荷，同种电荷互相排斥，所以金属箔张开。
[2]A带正电说明A缺少电子，所以金属棒连接一瞬间，电子由B流向A，自由电子带负电，即定向移动的电荷是负电荷，它的定向移动方向与电流的方向相反，所以此时电流方向为由A到B。

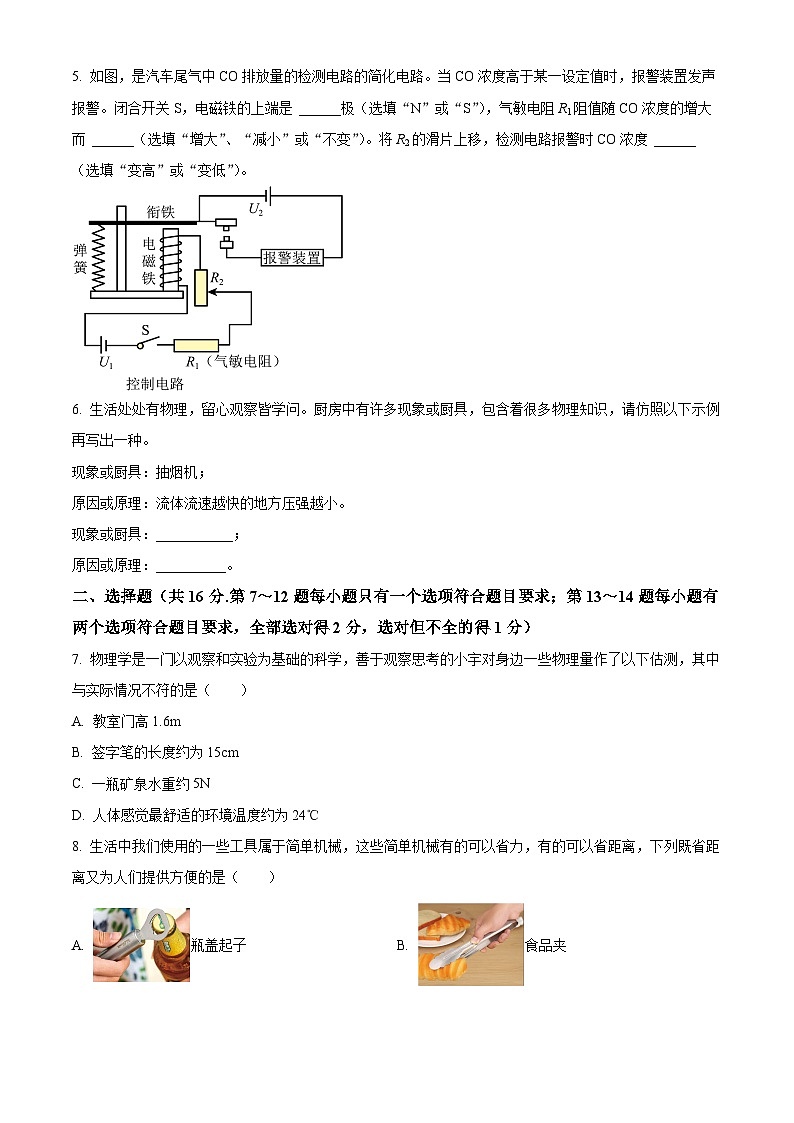

5. 如图，是汽车尾气中CO排放量的检测电路的简化电路。当CO浓度高于某一设定值时，报警装置发声报警。闭合开关S，电磁铁的上端是 ______极（选填“N”或“S”），气敏电阻R1阻值随CO浓度的增大而 ______（选填“增大”、“减小”或“不变”）。将R2的滑片上移，检测电路报警时CO浓度 ______（选填“变高”或“变低”）。
【答案】 ①. N ②. 减小 ③. 变低
【解析】

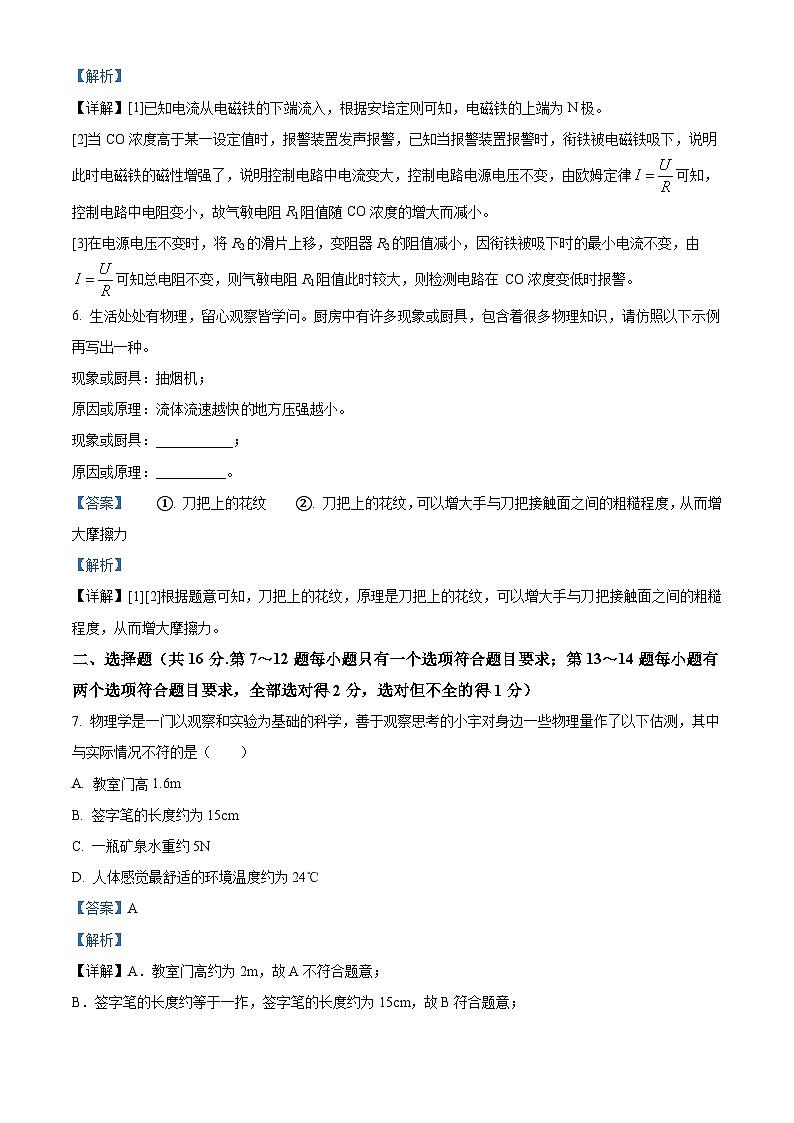

【详解】[1]已知电流从电磁铁的下端流入，根据安培定则可知，电磁铁的上端为N极。
[2]当CO浓度高于某一设定值时，报警装置发声报警，已知当报警装置报警时，衔铁被电磁铁吸下，说明此时电磁铁的磁性增强了，说明控制电路中电流变大，控制电路电源电压不变，由欧姆定律可知，控制电路中电阻变小，故气敏电阻R1阻值随CO浓度的增大而减小。
[3]在电源电压不变时，将R2的滑片上移，变阻器R2的阻值减小，因衔铁被吸下时的最小电流不变，由可知总电阻不变，则气敏电阻R1阻值此时较大，则检测电路在 CO浓度变低时报警。
6. 生活处处有物理，留心观察皆学问。厨房中有许多现象或厨具，包含着很多物理知识，请仿照以下示例再写出一种。
现象或厨具：抽烟机；
原因或原理：流体流速越快地方压强越小。
现象或厨具：___________；
原因或原理：__________。
【答案】 ①. 刀把上的花纹 ②. 刀把上的花纹，可以增大手与刀把接触面之间的粗糙程度，从而增大摩擦力
【解析】
【详解】[1][2]根据题意可知，刀把上的花纹，原理是刀把上的花纹，可以增大手与刀把接触面之间的粗糙程度，从而增大摩擦力。
二、选择题（共16分.第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分）
7. 物理学是一门以观察和实验为基础的科学，善于观察思考的小宇对身边一些物理量作了以下估测，其中与实际情况不符的是（ ）
A. 教室门高1.6m
B. 签字笔的长度约为15cm
C. 一瓶矿泉水重约5N
D. 人体感觉最舒适的环境温度约为24℃
【答案】A
【解析】
【详解】A．教室门高约为2m，故A不符合题意；
B．签字笔的长度约等于一拃，签字笔的长度约为15cm，故B符合题意；
C．一瓶矿泉水的质量约为
500g＝0.5kg
重约
G＝mg＝0.5kg×10N/kg＝5N
故C不符合题意；
D．人体感觉最舒适的环境温度约为23℃，与24℃接近，故D不符合题意。
故选A。

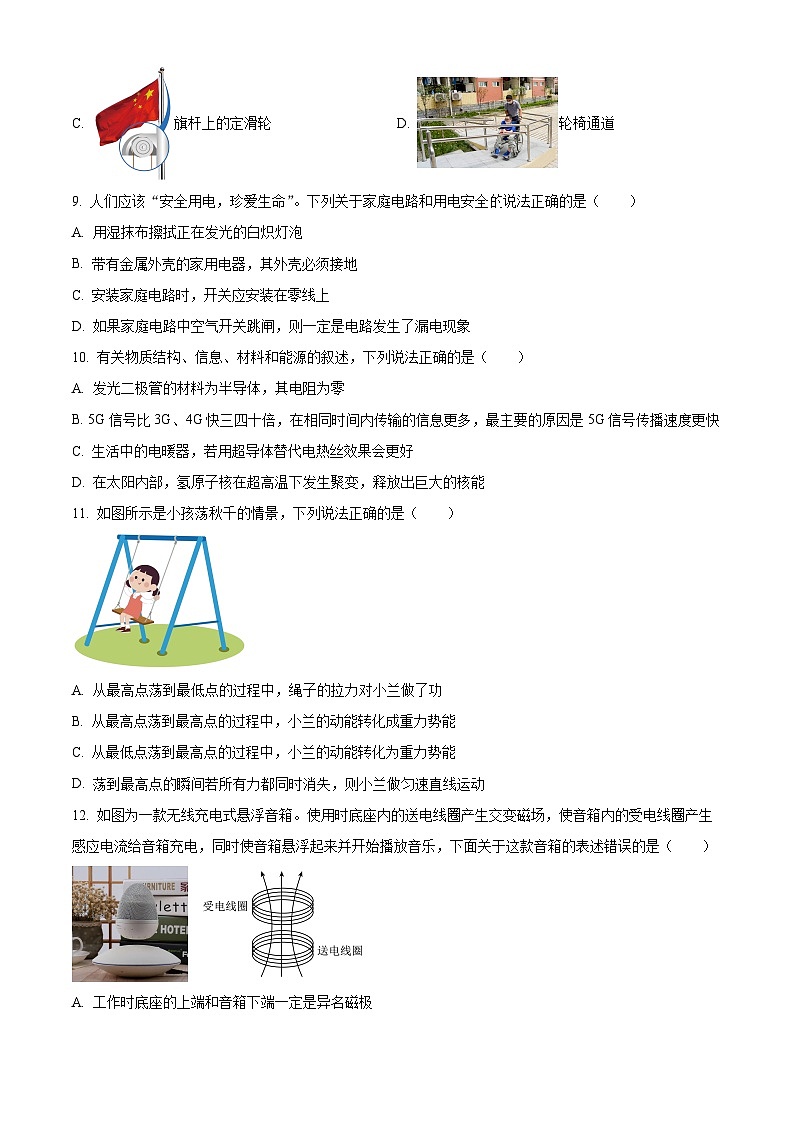

8. 生活中我们使用的一些工具属于简单机械，这些简单机械有的可以省力，有的可以省距离，下列既省距离又为人们提供方便的是（ ）
A. 瓶盖起子B. 食品夹
C. 旗杆上的定滑轮D. 轮椅通道
【答案】B
【解析】
【详解】A．瓶盖起子在使用时，动力臂大于阻力臂，是省力杠杆，省力但费距离，故A不符合题意；
B．食品夹在使用时，动力臂小于阻力臂，是费力杠杆，费力但省距离，故B符合题意；
C．旗杆上的定滑轮可以改变力的方向，但不省力，也不省距离，属于等臂杠杆，故C不符合题意；
D．轮椅通道是一个斜面，斜面可以省力，但费距离，故D不符合题意。
故选B。
9. 人们应该“安全用电，珍爱生命”。下列关于家庭电路和用电安全的说法正确的是（ ）
A. 用湿抹布擦拭正在发光的白炽灯泡
B. 带有金属外壳的家用电器，其外壳必须接地
C. 安装家庭电路时，开关应安装在零线上
D. 如果家庭电路中空气开关跳闸，则一定电路发生了漏电现象
【答案】B
【解析】
【详解】A．用湿抹布擦拭正在发光的白炽灯泡，由于湿抹布容易导电，容易发生触电事故，故A错误；
B．有金属外壳的家用电器，金属外壳必须接地，否则一旦金属外壳带电，则会发生触电事故，故B正确；
C．为了开关断开后，用电器与火线断开，则控制用电器的开关必须接在火线上，故C错误；
D．家庭电路中的空气开关跳闸，可能是电路中某处发生短路，也可能是用电器总功率过大，故D错误。
故选B。
10. 有关物质结构、信息、材料和能源的叙述，下列说法正确的是（ ）
A. 发光二极管的材料为半导体，其电阻为零
B. 5G信号比3G、4G快三四十倍，在相同时间内传输的信息更多，最主要的原因是5G信号传播速度更快
C. 生活中的电暖器，若用超导体替代电热丝效果会更好
D. 在太阳内部，氢原子核在超高温下发生聚变，释放出巨大的核能
【答案】D
【解析】
【详解】A．发光二极管的材料为半导体，电阻为零的叫超导体，故A错误；
B．“传输的信息更多”，也就是在相同时间内传输的信息更多，最主要的原因是5G信号使用的电磁波频率更高，信号传播速度不变，故B错误；
C．用超导体替代电热丝，超导体的电阻为0，则电暖器不能发热，故C错误；
D．在太阳内部，氢原子核在超高温下发生聚变释放出巨大的核能，而核电站运用的是核的裂变释放能量，故D正确。
故选D。
11. 如图所示是小孩荡秋千的情景，下列说法正确的是（ ）
A. 从最高点荡到最低点的过程中，绳子的拉力对小兰做了功
B. 从最高点荡到最高点的过程中，小兰的动能转化成重力势能
C. 从最低点荡到最高点的过程中，小兰的动能转化为重力势能
D. 荡到最高点的瞬间若所有力都同时消失，则小兰做匀速直线运动
【答案】C
【解析】
【详解】A．从最高点荡到最低点的过程中，小兰没有在拉力的方向上通过距离，所以不做功，故A错误；
BC．从最高点荡到最低点的过程中，小兰的质量不变，速度变大，动能变大，高度变小，重力势能变小，是重力势能转化为动能；从最低点荡到最高点的过程中，小兰的质量不变，速度变小，动能变小，高度变大，重力势能变大，是动能转化为重力势能；所以从最高点荡到最高点的过程中，小兰的重力势能转化为动能，动能再转化成重力势能，故B错误，C正确；
D．荡到最高点的瞬间，小兰处于静止状态，若所有力都消失，根据牛顿一定律可知，人将静止，故D错误。
故选C。
12. 如图为一款无线充电式悬浮音箱。使用时底座内的送电线圈产生交变磁场，使音箱内的受电线圈产生感应电流给音箱充电，同时使音箱悬浮起来并开始播放音乐，下面关于这款音箱的表述错误的是（ ）

A. 工作时底座的上端和音箱下端一定是异名磁极
B. 送电线圈通电时产生磁场，说明电流具有磁效应
C. 该音箱的扬声器是利用通电线圈在磁场中受力转动的原理工作的
D. 受电线圈充电是利用电磁感应原理工作的
【答案】A
【解析】
【详解】A．若底座上部和音箱上端是同名磁极，则音箱的下端与底座上部是异名磁极，会相互吸引，音箱不会悬浮在空中，故A错误，符合题意；
B．送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，原理是奥斯特发现的电流的磁效应，故B正确，不符合题意；
C．扬声器内部有一个永久磁铁和一个通电螺线管，当螺线管中通过变化的电流时，由于通电导线在磁场中受力的作用，故该螺线管会在永久磁铁的磁场的作用下受力振动，即将电流转化为声音，故是利用通电导体在磁场中受力的原理来工作的，故C正确，不符合题意；
D．受电线圈感应到电磁信号，产生感应电流给音箱充电，这是电磁感应现象，故D正确，不符合题意。
故选A。
13. 在水平桌面上有甲、乙两个完全相同的柱形容器，容器中均装有适量的水，现将A、B两个体积相同的小球分别放入两容器内，待小球静止后如图所示，此时甲、乙两容器内水面高度相同。则下列说法正确的是（ ）
A. A球所受到的浮力大于B球所受到的浮力
B. 放入小球后，甲、乙两容器对桌面的压强相等
C. 放入小球前，水对甲、乙两容器底部的压力相等
D. 放入小球前后，水对甲容器底部的压强变化量小于水对乙容器底部的压强变化量
【答案】BD
【解析】
【详解】A．由图可知，A小球未全部浸入水中，而B小球全部浸入，则可知，A小球排开的水的体积较小，根据阿基米德原理可知，A小球所受的浮力较小，故A错误；
C．由图可知，放入小球后，甲、乙容器中水面相平，已知A小球排开的水的体积较小，则可判断出，放入小球前，甲容器中水面高于乙容器中水面。根据液体压强的计算公式p＝ρgh可知，水对容器底的压强p甲＞p乙。根据F＝pS可得，水对容器底的压力F甲＞F乙，故C错误。
B．由物体的浮沉条件可知，A小球处于漂浮状态，B小球处于悬浮状态，在这种状态下，小球所受的重力均等于其所受的浮力，即等于其排开液体所受的重力，由此我们可以得出，甲容器中水与A小球的总重等于乙容器中水与B小球的总重。在已知甲、乙容器相同的情况下，我们可以得出，甲、乙容器对桌面的压力相等，则根据可得，放入小球后，甲、乙两容器底部对桌面的压强相等，故B正确；
D．由以上分析可知，放入小球前后，甲容器的水面高度变化量小于乙容器中水面高度的变化量，则根据液体压强的计算公式p＝ρgh可知，水对甲容器底部的压强变化量小于水对乙容器底部的压强变化量，故D正确。
故选BD。
14. 如图所示的电路中，电源电压恒为18V，定值电阻R1标有“10V 4W”字样。滑动变阻器R2的规格为“200Ω 1A”，电流表的量程为0～0.6A，电压表的量程为0～15V。在保证各电路元件安全使用的情况下，下列说法正确的是（ ）

A. R1的阻值为25Ω
B. 电压表的示数变化范围为5～15V
C. 滑动变阻器的阻值变化范围为12.5～200Ω
D. 整个电路总功率的最大值为7.2W
【答案】AD
【解析】
【详解】A．由可知，R1的阻值
故A正确；
B．由P＝UI可知，R1的额定电流
根据题意可知，滑动变阻器允许通过的最大电流为1A、电流表的量程为0～0.6A，根据串联电路的电流特点可知，在保证各电路元件安全使用的情况下，电路中最大电流只能为0.4A，
则R1两端的最大电压
U1大＝U额＝10V
由串联电路的电压特点可知，滑动变阻器两端的最小电压
U2小＝U﹣U1大＝18V﹣10V＝8V
根据电压表量程可知，电压表的最大示数为15V，所以电压表的示数变化范围为8～15V，故B错误；
C．滑动变阻器两端的最大电压为U2大＝15V，由串联电路的电压特点可知，R1两端的最小电压
U1小＝U﹣U2大＝18V﹣15V＝3V
则电路中的最小电流
滑动变阻器接入电路的最大电阻
由B可知，滑动变阻器两端的最小电压为U2小＝8V，电路中最大电流为I大＝0.4A，则滑动变阻器接入电路的最小电阻
因此滑动变阻器的阻值变化范围为20～125Ω，故C错误；
D．因为电路中最大电流为I大＝0.4A，所以整个电路总功率的最大值
P大＝UI大＝18V×0.4A＝7.2W
故D正确。
故选AD。
三、作图题（本题共2小题，每小题2分，共4分）
15. 如图所示，小明拿着激光灯在S点照射水槽的水面，他发现在对面墙上的A点和水槽底部的B点各出现一个亮斑，请你画出发生这种现象时激光传播的光路图。

【答案】
【解析】
【详解】激光灯在S点照射水槽的水面，光要反射到A点，不能在水面确定入射点的位置，可以先确定光源S在水面（平面镜）中像S'的位置，根据S'与A点在同一直线上的规律，连接这两点，其连线与水面的交点即为入射点O的位置，OA是反射光线，再把S、O两点连接起来，SO是入射光线；光源射向水面的光经折射后到B点，所以把O、B两点连接起来，OB是折射光线。注意SO、OA、OB表示的是实际光线，作图时要用实线，并根据光的传播方向正确画出箭头方向；用于辅助作图的SS'和S'O用虚线。如下图所示：

16. 如图所示，轻质衣架能够绕O点转动，要使挂有衣物的衣架在图示位置静止，请在A点画出应施加的最小力F的示意图。

【答案】
【解析】
【详解】由于支点到作用点的长度为最长力臂，所以最长力臂为OA，垂直于力臂OA的力为最小的力F，为了使挂有衣物的衣架在图示位置静止，力F的方向应垂直于OA向下，如下图所示：

四、实验探究题（17题4分，18题7分，19题8分）
17. 小明同学做了“探究冰熔化时温度的变化规律”的实验，实验装置如图甲所示：
（1）实验时，用“水浴法”加热，试管里装入适量的 ___________（选填“碎冰”或“大块冰”）；
（2）在某次实验的过程中，温度计的示数如图甲所示，则此时的温度为 ___________℃；根据实验数据画出了如图乙所示的图像；由图像 ___________（填字母）段可以推知冰是晶体；
（3）试管中的冰完全熔化后，若持续加热得到图像中的DE段，这段时间内图甲试管中的水 ___________（选填“能”或“不能”）沸腾。
【答案】 ①. 碎冰 ②. -2 ③. BC ④. 不能
【解析】
【详解】（1）[1]探究晶体和非晶体的熔化实验时，一般采用水浴法，且试管里装有适量的碎冰，使物体受热比较均匀，并且温度变化比较慢，便于记录实验温度，不宜使用大块冰。
（2）[2]温度计的读数方法，先确定0℃的位置，再确定分度值进行读数，如图所示，温度计分度值是1℃，温度计内液柱液面最高点位于0℃位置下方，读数应为-2℃。
[3]晶体熔化特点是持续吸热、温度保持不变，反映在图像乙上是一段平行于时间轴的线段，应是BC段。
（3）[4]液体沸腾条件是达到沸点、继续吸热；当烧杯内水沸腾后温度达到了沸点温度，就不再升高了，温度保持不变，试管内温度也会达到沸点，和烧杯内水的温度相同，就不能继续从烧杯中的水继续吸收热量了，试管内的水也就不能沸腾。
18. 渣土车因“多拉快跑”引发的交通事故时有发生，引起交通管理部门的高度重视。小月设计了如图所示的实验来模拟汽车超速、超载带来的危害，让质量分别为m和M（m＜M）的小球从斜面的一定高度（h＜H）由静止滚下，撞击水平面上的同一纸盒并将纸盒推动一段距离。（注：s2＜s1＜s3）
（1）实验中通过 _____反映小球动能的大小；
（2）分析甲、乙两图可知，_____（选填“甲”或“乙”）图中的小球在刚到达水平面时的速度更大；由此可得出结论：_______，动能越大；
（3）比较 ____两图可以模拟汽车超载带来的危害；
（4）若将图乙中的纸盒移走并在水平面上先后铺上棉布和毛巾，使小球从该斜面的同一高度静止释放。利用这两个场景还可探究 ____；小球在水平面上运动的过程中，若不计空气阻力，两次实验中小球克服摩擦阻力做功是 ____（选填“相等”或“不相等”）的，理由是：__。
【答案】（1）纸盒移动的距离
（2） ①. 甲 ②. 质量一定时，物体速度越大
（3）乙、丙 （4） ①. 阻力对物体运动的影响 ②. 相等 ③. 从相同高度滑下，小球下滑到斜面底端的速度相同，即动能相同，动能全部克服摩擦阻力做功
【解析】
【小问1详解】
在本实验中，小球动能大小是通过纸盒移动距离的大小来反映的，小球推动纸盒距离越大，说明小球的动能就越大。
【小问2详解】
[1][2]析甲、乙两图可知，质量相同，高度不同，甲图中，质量相等的小球推动同一纸盒在同一水平面向前移动的距离大，则甲图中球的动能大，小球在刚到达水平面时的速度更大。即：质量一定时，物体速度越大，动能越大。
【小问3详解】
比较乙、丙，物体的质量不同，而下滑的高度相同，运动到水平面时速度大小相同，质量大的小球推动木块滑行的距离大，故物体速度相同时，质量越大，动能越大，物体越不容易停下来，可以模拟超载带来的危害。
【小问4详解】
[1]若将图乙中的纸盒移走并在水平面上先后铺上棉布和毛巾，使小球从该斜面的同一高度静止释放。此时改变了水平面的阻力大小，故可以探究阻力对物体运动的影响实验。
[2][3]从相同高度滑下，小球下滑到斜面底端的速度相同，即动能相同，动能全部克服摩擦阻力做功。故若不计空气阻力，两次实验中小球克服摩擦阻力做功是相等的。
19. 在“测量小灯泡的电功率”实验中，所用电源电压为6V，小灯泡上标有“2.5V”字样（电阻约为10Ω），有两个规格分别为“10Ω 1A”的A滑动变阻器和“50Ω 2A”的B滑动变阻器可供选择，电流表（0~0.6A，0~3A）和电压表（0~3V，0~15V)各一个，开关一个，导线若干。

（1）小明已经连接了如图甲所示的实验电路，请你用笔画线代替导线将电路补充完整（要求：连线不交叉，滑片P向A端移动时灯泡变亮）；______
（2）经检查电路连接正确后，闭合开关，发现电压表和电流表都无示数，小明猜想可能是滑动变阻器断路，如果用电压表判断该故障，当______时，则可判定小明的猜想是正确的；
（3）排除故障后进行实验，得到如下表所示的几组数据，当电压表的示数为2.5V时，电流表示数如图乙所示，则小灯泡的额定功率是______W。由表中数据可知，小灯泡的实际功率随实际电压的增大而______，小灯泡的亮度由______决定（选填“通过灯泡的电流”“灯泡两端的电压”或“灯泡的实际功率”）。
（4）从实验数据可看出，小明选用的滑动变阻器是______（选填“A”或“B”）；
（5）小华不用电压表，添加了一个已知阻值为R0的定值电阻，设计了如图丙所示的电路，也测出了额定电压为U额的小灯泡的额定功率。操作如下：
①闭合开关S、S2，断开S1，调节滑动变阻器，使电流表的示数为______；
②保持滑动变阻器滑片位置不变，闭合开关S，S1，断开S2，读出电压表示数为I；
③小灯泡的额定功率P额=______。（用已知量和测量量表示）
【答案】 ①. ②. 电压表并联在滑动变阻器两端，电压表示数等于（或接近）电源电压 ③. 0.75 ④. 增大 ⑤. 灯泡的实际功率 ⑥. B ⑦. ⑧.
【解析】
【详解】（1）[1]在测量小灯泡的电功率的实验过程中，电压表应并联在灯泡两端；其中滑动变阻器滑片向A端移动时，灯泡发光变亮，说明电路中电流变大，则滑动变阻器接入电路的电阻变小，故变阻器应选用A端接线柱与电流表负接线柱串联接入电路中，如下图所示：

（2）[2]当闭合开关后，电压表电流表无示数说明电路断路，将电压表并联在滑动变阻器两端，若电压表示数等于或接近电源电压，则说明也电压表并联以外的电路是通路，则可能的故障是滑动变阻器断路。
（3）[3]由图乙可知，电流表选用小量程，分度值为，示数为，此时电压表示数为2.5V，小灯泡正常发光，由可得，小灯泡的额定功率
[4][5]由表中数据知，灯泡两端电压越大，通过它的电流也越大，由知灯泡的实际功率越大，即灯泡消耗的电功率随电压的增大而增大，且实际电压越大，实际功率越大，小灯泡亮度，即小灯泡亮度由实际功率决定。
（4）[6]由表中第组数据，根据串联电路的电压的规律，可知，此时滑动变阻两端电压为
由欧姆定律可得，变阻器连入电路电阻为
所以小明选用的应是B滑动变阻器。
（5）①[7]断开开关S1，闭合开关S、S2时，此时灯泡L与定值电阻R0并联后再与滑动变阻器串联，且电流表测量定值电阻的支路电流，所以灯泡与定值电阻两端电压相同。移动滑动变阻器滑片P，当灯泡两端的电压为额定电压U额时，R0两端的电压也为U额，根据欧姆定律可知当电流表的示数为
此时小灯泡恰好正常发光。
保持滑动变阻器滑片位置不变，闭合开关，断开开关，此时电流表测量干路电流，且示数为，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律可知，此时灯的额定电流为
[8]由可得，小灯泡的额定功率表达式为
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20. 如图所示，现代物流舱内，多台“地狼”智能机器人头顶整组货架旋转、前进．运送货物。已知每个“地狼”机器人的质量为25kg，其车轮与地面接触的总面积为100，当它以最大承重静止在水平地面上时，对水平地面的压强为。（g取10N/kg）
（1）机器人底部的轮子做的很宽大，主要是为了_______（选填“增大”或“减小”）压强；
（2）该机器人能装载货物的最大质量是多少？（ ）
（3）若某次机器人顶着最大承重的货物，在水面地面上以2m/s的速度做匀速直线运动时所受的阻力是其总重力的0.2倍，则2min内牵引力做的功为多少？（ ）功率为多少？（ ）

【答案】 ①. 减小 ②. 100kg ③. 6000J ④. 500W
【解析】
【详解】（1）[1]机器人底部的轮子做的很宽大，主要是为了通过增大受力面积来减小压强。
（2）[2]机器人对地面的最大压力为
因为机器人在水平地面上，所以
机器人能装载货物的最大质量是
（3）[3][4]机器人“背”着最重的货物在水平地面上匀速直线运动时
运动的路程是
牵引力做的功是
功率为
21. 如图甲是体重秤结构图，R0为定值电阻，秤盘质量忽略不计，秤盘下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图象如图乙所示。已知电源电压为6V保持不变，求：
（1）体重为800N的小勇站在秤盘上时，电压表示数为3V，则R0的阻值是多少？
（2）若小敏站在秤盘上5s内完成了称量体重的过程，这段时间整个电路消耗的电能是0.3J，则小敏的体重为多少？
（3）若电压表量程不变，为了提高体重秤的最大称量值，可以采用 _______电源电压或 _______R0的阻值（选填“增大”、“减小”）。
【答案】（1）200Ω
（2）400N （3） ①. 减小 ②. 减小
【解析】
【小问1详解】
由图甲可知，压敏电阻R、定值电阻R0组成串联电路，电压表测量定值电阻的电压；当体重为800N的小勇站在秤盘上时，压敏电阻R受到压力F为800N；由图乙可知F=800N时，压敏电阻R=200Ω；由串联电路电压规律可知，压敏电阻R两端电压
由欧姆定律可知，串联电路电流
则此时R0的阻值是
【小问2详解】
由电功率公式可知，该称重秤工作时的电功率
由公式可知，体重秤工作时电路总电阻
由串联电路电阻特点可知，此时压敏电阻R的阻值
由图乙可知，当压敏电阻R的阻值为400Ω时，受到的压力为400N，即小敏的体重为400N。
【小问3详解】
[1][2]提高体重秤的最大称量值，压敏电阻R受到的压力增大，由图乙可知，压敏电阻R的阻值减小；当定值电阻R0不变时，根据串联分压特点可知，定值电阻两端电压增大，电压表示数会增大，为使电压表量程不变，应减小电源电压；当电源电压不变时，电路总电阻减小，总电流增大，若定值电阻阻值不变，则定值电阻两端电压增大，电压表示数会增大，为使电压表量程不变，应减小R0的阻值。实验次数
电压U/V
电流I/A
电功率P/W
灯泡发光情况
1
1.0
0.2
0.20
较暗
2
2.0
0.3
0.60
较亮
3
2.5
正常发光
4
2.8
0.34
0.95
很亮
