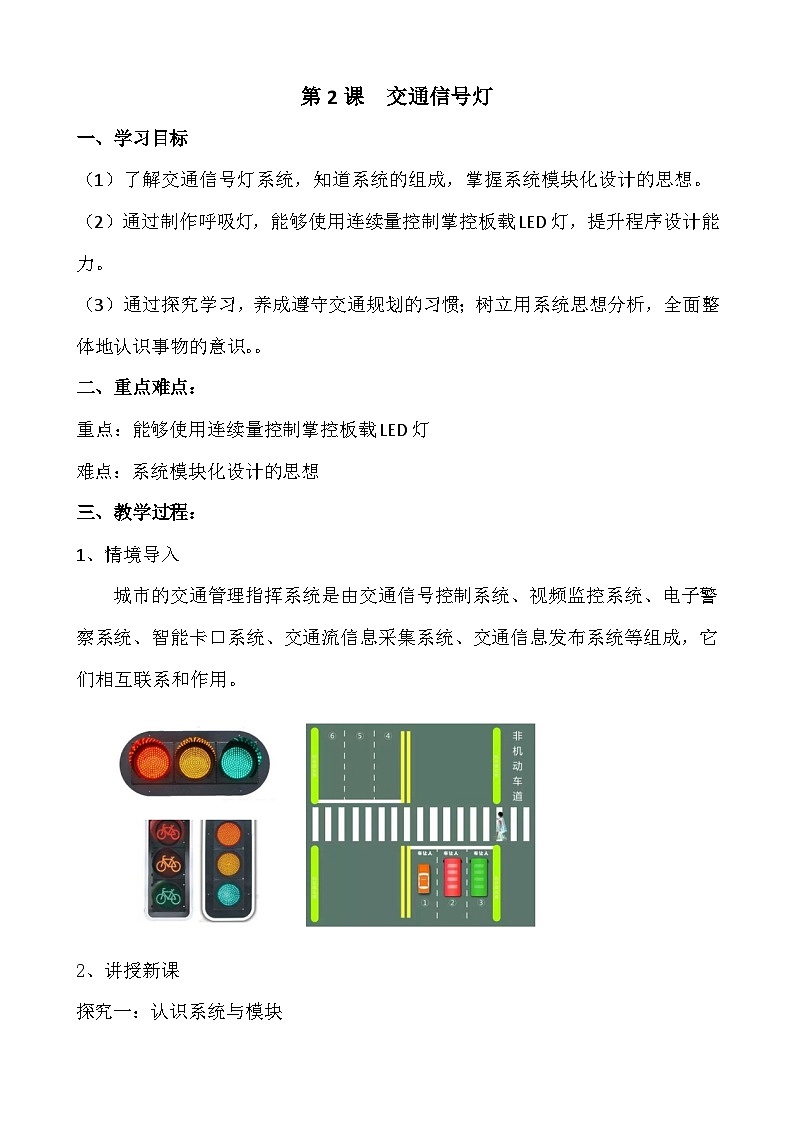

初中信息技术青岛版（2024）七年级上册第2课 交通信号灯授课ppt课件

这是一份初中信息技术青岛版（2024）七年级上册第2课 交通信号灯授课ppt课件，文件包含青岛版2024初中信息技术第一册2交通信号灯课件pptx、青岛版2024初中信息技术第一册2交通信号灯教案docx等2份课件配套教学资源，其中PPT共18页， 欢迎下载使用。
目 录 / CONTENTS
探究路口交通信号子系统
使用掌控板模拟交通信号灯
系统中可以完成某个业务处理操作的最小独立单位 ，不可再拆分。
具有独立处理某个业务领域工作的完整功能集合体，系统是由模块组成。
分担系统中的局部处理工作的，模块是由功能组成的。
认 识 系 统 与 模 块
系统、子系统、模块和它们之间的关系。
请以东西方向的其中一组灯为例，绘出交通信号的工作流程图。
掌控板集成3颗WS2812灯珠，WS2812是一种集成了电流控制芯片的低功耗的RGB三色灯，R代表红色，G代表绿色，B代表蓝色，可实现256级亮度显示，完成16777216种颜色的全真色彩显示，采用特殊的单纯通信方式控制RGB灯的颜色。掌控板载RGB-LED灯一共有3颗，灯号从左往右依次为0，1，2。
认 识 板 载 LED 灯
要实现红绿灯交替有规律地亮灭，我们可以将交通信号灯系统分为3个模块，分别实现绿灯亮9秒，黄灯3秒，红灯亮12秒。
如何解决两个灯同时亮的问题？
