一、实验题

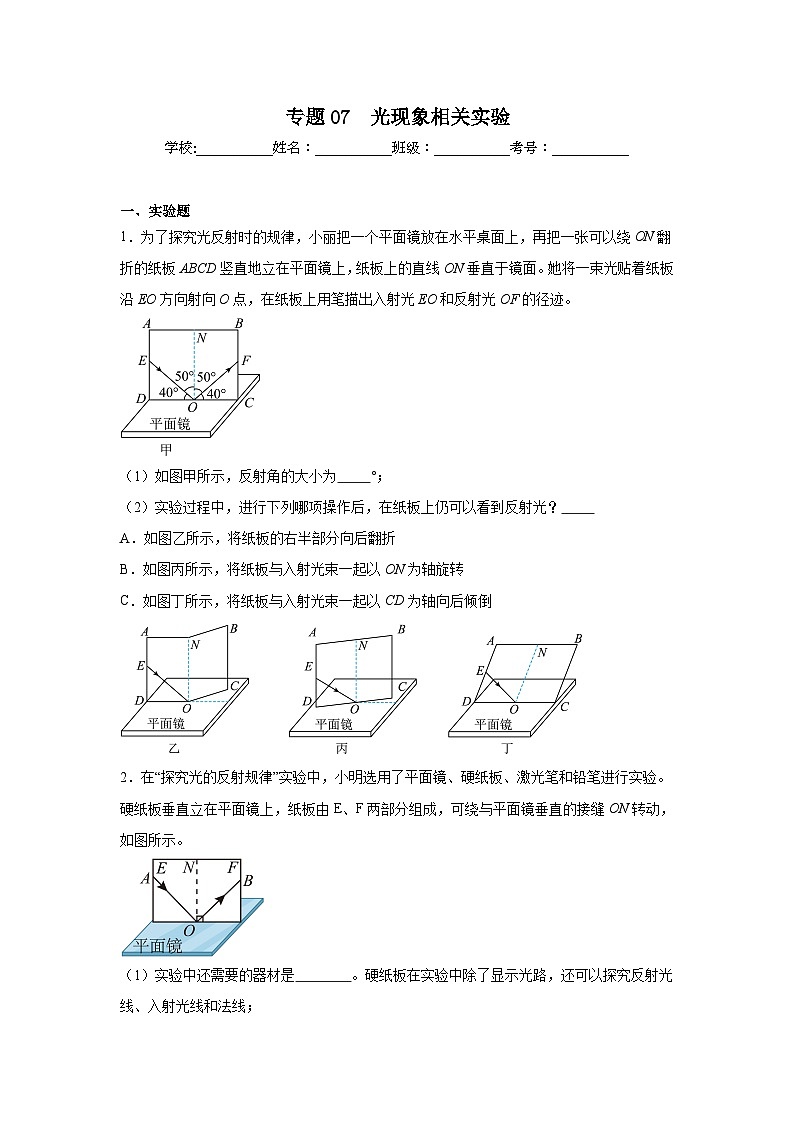

1．为了探究光反射时的规律，小丽把一个平面镜放在水平桌面上，再把一张可以绕ON翻折的纸板ABCD竖直地立在平面镜上，纸板上的直线ON垂直于镜面。她将一束光贴着纸板沿EO方向射向O点，在纸板上用笔描出入射光EO和反射光OF的径迹。
（1）如图甲所示，反射角的大小为 °；
（2）实验过程中，进行下列哪项操作后，在纸板上仍可以看到反射光？
A．如图乙所示，将纸板的右半部分向后翻折
B．如图丙所示，将纸板与入射光束一起以ON为轴旋转
C．如图丁所示，将纸板与入射光束一起以CD为轴向后倾倒
2．在“探究光的反射规律”实验中，小明选用了平面镜、硬纸板、激光笔和铅笔进行实验。硬纸板垂直立在平面镜上，纸板由E、F两部分组成，可绕与平面镜垂直的接缝ON转动，如图所示。
（1）实验中还需要的器材是 。硬纸板在实验中除了显示光路，还可以探究反射光线、入射光线和法线；

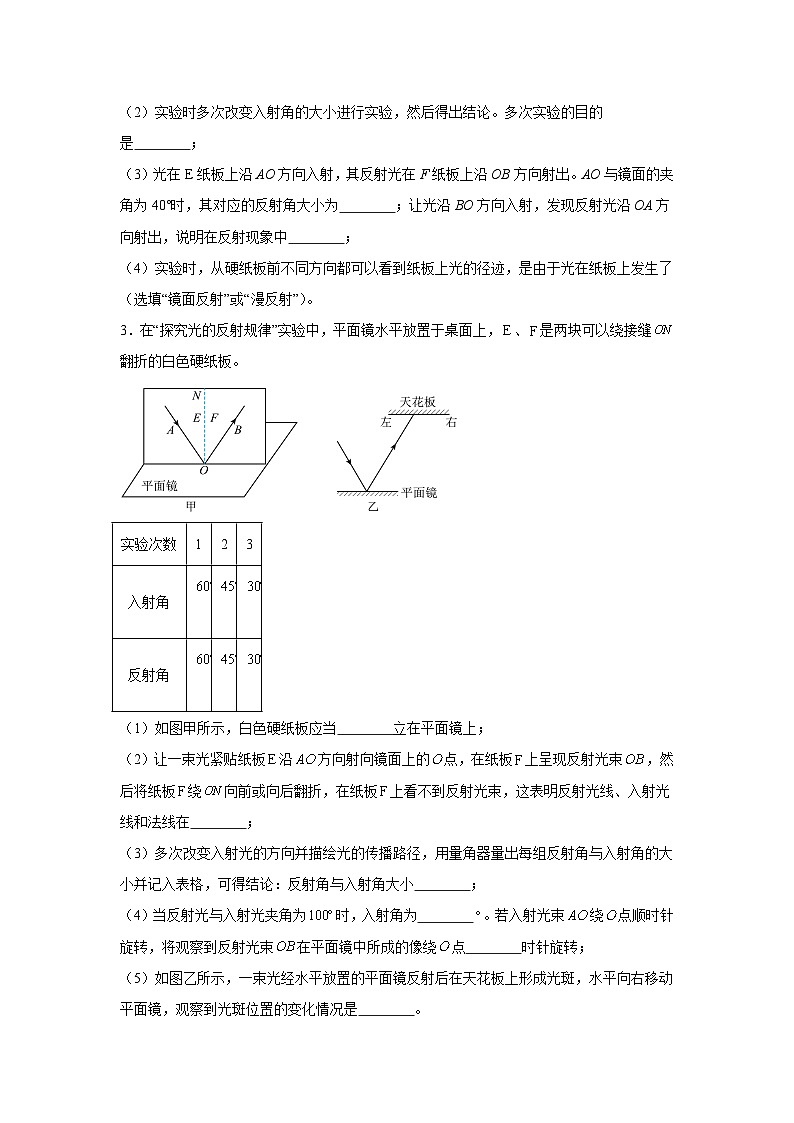

（2）实验时多次改变入射角的大小进行实验，然后得出结论。多次实验的目的是 ；
（3）光在E纸板上沿AO方向入射，其反射光在F纸板上沿OB方向射出。AO与镜面的夹角为40°时，其对应的反射角大小为 ；让光沿BO方向入射，发现反射光沿OA方向射出，说明在反射现象中 ；
（4）实验时，从硬纸板前不同方向都可以看到纸板上光的径迹，是由于光在纸板上发生了 （选填“镜面反射”或“漫反射”）。
3．在“探究光的反射规律”实验中，平面镜水平放置于桌面上，、是两块可以绕接缝翻折的白色硬纸板。
（1）如图甲所示，白色硬纸板应当 立在平面镜上；
（2）让一束光紧贴纸板沿方向射向镜面上的点，在纸板上呈现反射光束，然后将纸板绕向前或向后翻折，在纸板上看不到反射光束，这表明反射光线、入射光线和法线在 ；
（3）多次改变入射光的方向并描绘光的传播路径，用量角器量出每组反射角与入射角的大小并记入表格，可得结论：反射角与入射角大小 ；
（4）当反射光与入射光夹角为时，入射角为 。若入射光束绕点顺时针旋转，将观察到反射光束在平面镜中所成的像绕点 时针旋转；
（5）如图乙所示，一束光经水平放置的平面镜反射后在天花板上形成光斑，水平向右移动平面镜，观察到光斑位置的变化情况是 。

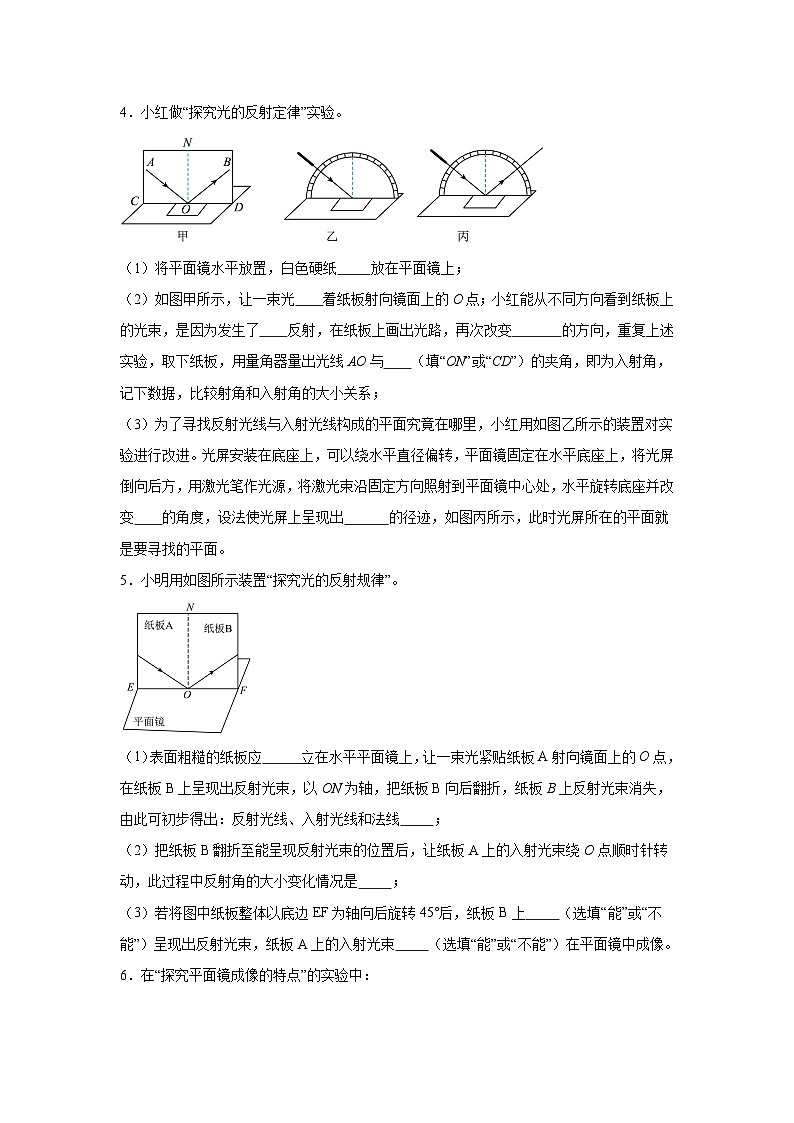

4．小红做“探究光的反射定律”实验。
（1）将平面镜水平放置，白色硬纸 放在平面镜上；
（2）如图甲所示，让一束光 着纸板射向镜面上的O点；小红能从不同方向看到纸板上的光束，是因为发生了 反射，在纸板上画出光路，再次改变 的方向，重复上述实验，取下纸板，用量角器量出光线AO与 （填“ON”或“CD”）的夹角，即为入射角，记下数据，比较射角和入射角的大小关系；
（3）为了寻找反射光线与入射光线构成的平面究竟在哪里，小红用如图乙所示的装置对实验进行改进。光屏安装在底座上，可以绕水平直径偏转，平面镜固定在水平底座上，将光屏倒向后方，用激光笔作光源，将激光束沿固定方向照射到平面镜中心处，水平旋转底座并改变 的角度，设法使光屏上呈现出 的径迹，如图丙所示，此时光屏所在的平面就是要寻找的平面。
5．小明用如图所示装置“探究光的反射规律”。
（1）表面粗糙的纸板应 立在水平平面镜上，让一束光紧贴纸板A射向镜面上的O点，在纸板B上呈现出反射光束，以ON为轴，把纸板B向后翻折，纸板B上反射光束消失，由此可初步得出：反射光线、入射光线和法线 ；
（2）把纸板B翻折至能呈现反射光束的位置后，让纸板A上的入射光束绕O点顺时针转动，此过程中反射角的大小变化情况是 ；
（3）若将图中纸板整体以底边EF为轴向后旋转45°后，纸板B上 （选填“能”或“不能”）呈现出反射光束，纸板A上的入射光束 （选填“能”或“不能”）在平面镜中成像。
6．在“探究平面镜成像的特点”的实验中：

（1）第一小组找到如图甲所示的两种器材，器材a是平面镜，器材b是在薄玻璃板的一面贴上几条镜面纸的自制教具。为了确定像的位置，可选择器材 （写出器材的字母符号即可）；
（2）第二小组选取两支相同的蜡烛做实验，实验装置如图乙所示，同学们发现玻璃板后面的蜡烛总是能和玻璃板前面那支蜡烛的像完全重合，这说明平面镜所成像的大小与物体的大小 ；
（3）在探究像距和物距的关系时，小明在第一次实验中测出物距为12.50cm，像距为12.50cm。为了得到像距和物距关系的规律，你对他接下来的操作建议是 。
7．如图，是“探究平面镜成像时像与物的关系”的实验装置。
（1）将一张方格纸放在水平桌面上，再将茶色玻璃板 放置在方格纸上；
（2）实验时，使用两个相同的棋子，是为了便于比较像和物的 关系；
（3）在玻璃板前放一个棋子A，将另一个相同的棋子B放到玻璃板后，使棋子B与棋子A在玻璃板后所成的像重合，此时，棋子B的位置就是棋子A的像的位置。将光屏竖直放在棋子B的位置，从光屏上不能直接观察到棋子A的像，说明平面镜所成的像是 像；
（4）多次改变棋子A的位置，并记录棋子A的像的位置，用刻度尺测出每次像和物到平面镜的距离，实验数据如表所示。分析数据可知，平面镜成像时，像和物到平面镜的距离 。
8．在“探究平面镜成像的特点”实验中：

（1）用玻璃板代替平面镜的目的是 ；
（2）将白纸铺在水平桌面上，再将玻璃板 放在白纸上，把点燃的蜡烛A放在玻璃板前面，如图所示。将未点燃的蜡烛B在玻璃板后面移动，直到跟蜡烛A的像完全重合，说明平面镜所成的像与物体大小 ；
（3）将光屏放在蜡烛A的像的位置，直接观察光屏，光屏上没有呈现蜡烛A的像，说明平面镜所成的像是 。
9．如图甲所示是“探究平面镜成像特点”的实验装置，把一支点燃的蜡烛A放在玻璃板的前面，再拿另一支外形相同的蜡烛B竖立着在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，在白纸上记下A和B的位置。移动蜡烛A，重复做多次实验。

（1）选用玻璃板代替平面镜，主要是为了 。
（2）实验中两支蜡烛要完全一样，目的是为了 。
（3）当蜡烛A远离玻璃板时，它的像的大小将 （选填“变大”、“变小”或“不变”）。
（4）将蜡烛A竖直放在水平桌面上，点燃蜡烛观察发现：玻璃板中蜡烛A的像偏低且倾斜。你认为在图乙所示的①、②、③三幅图中， 图是产生以上实验现象的原因。
10．小海用如图所示的实验装置探究平面镜成像特点：
（1）以下是小海设计的实验方案，请帮他把设计理由填写完整；
①将一张白纸平铺在桌面上，玻璃板竖直放置在纸上。将蜡烛A点燃后竖立在玻璃板前面，透过玻璃板观察其另一侧的像。用玻璃板替代平面镜是便于观察像的 ；
②将与A完全相同、未点燃的蜡烛B放到玻璃板后面与像重合，比较像与蜡烛的大小关系。这里采用的探究方法是 （选填“等效替代法”或“控制变量法”）；
③在白纸上描出蜡烛A、B和玻璃板的位置，用刻度尺量出蜡烛A、B到玻璃板的距离。
（2）实验中，蜡烛A靠近玻璃板时，蜡烛B需 玻璃板（选填“靠近”或“远离”），才能与像重合；
（3）实验证明，平面镜成像的特点： （写出一点即可）。

11．在“探究光从玻璃斜射入空气的折射规律”的实验中，小东借助激光笔、半圆形玻璃块和带刻度的光具盘完成了实验，观察到如图所示的1、2、3三条光束，并在光具盘上用笔描出了对应的光路。
（1）图中的折射角大小为 ；
（2）根据实验现象初步发现，光从玻璃斜射入空气时，折射角 （选填“>”、“=”或“
