人教版初中物理九年级全一册 第19章 《 生活用电》单元测试（原卷+解析卷）
展开
这是一份人教版初中物理九年级全一册 第19章 《 生活用电》单元测试（原卷+解析卷），文件包含人教版初中物理九年级全一册第十九章《生活用电》单元测试原卷版docx、人教版初中物理九年级全一册第十九章《生活用电》单元测试解析版docx等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。

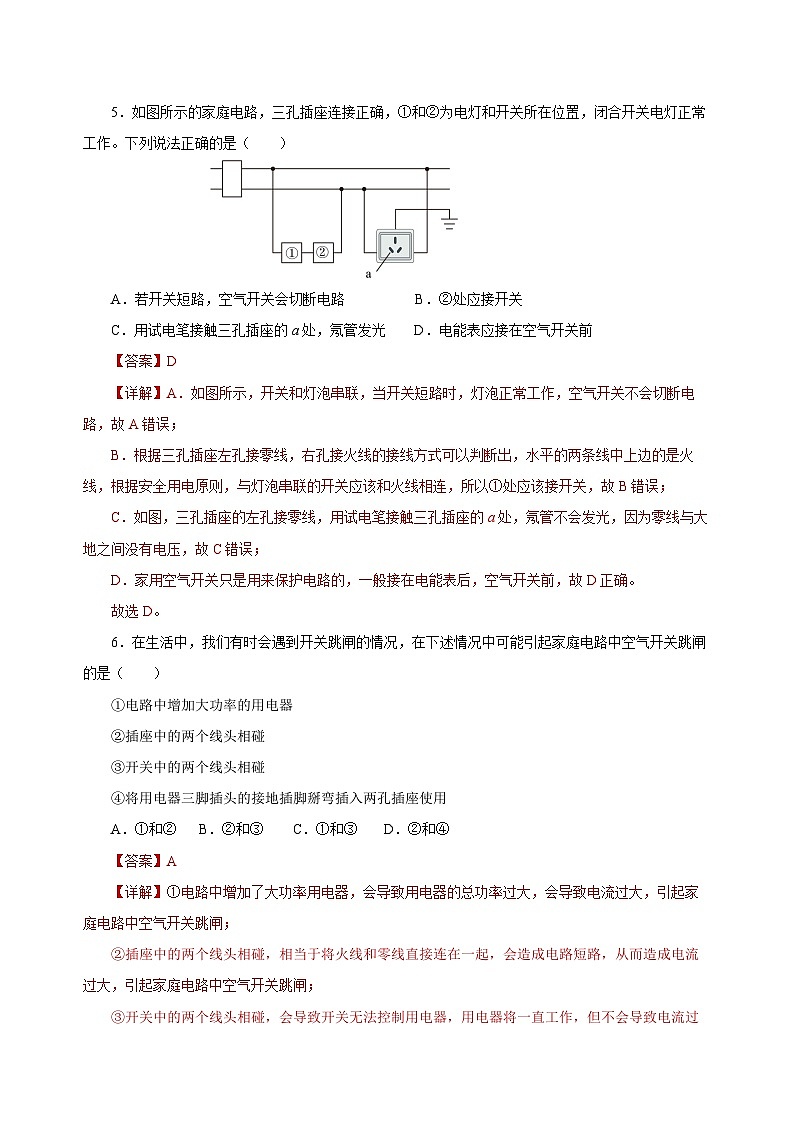

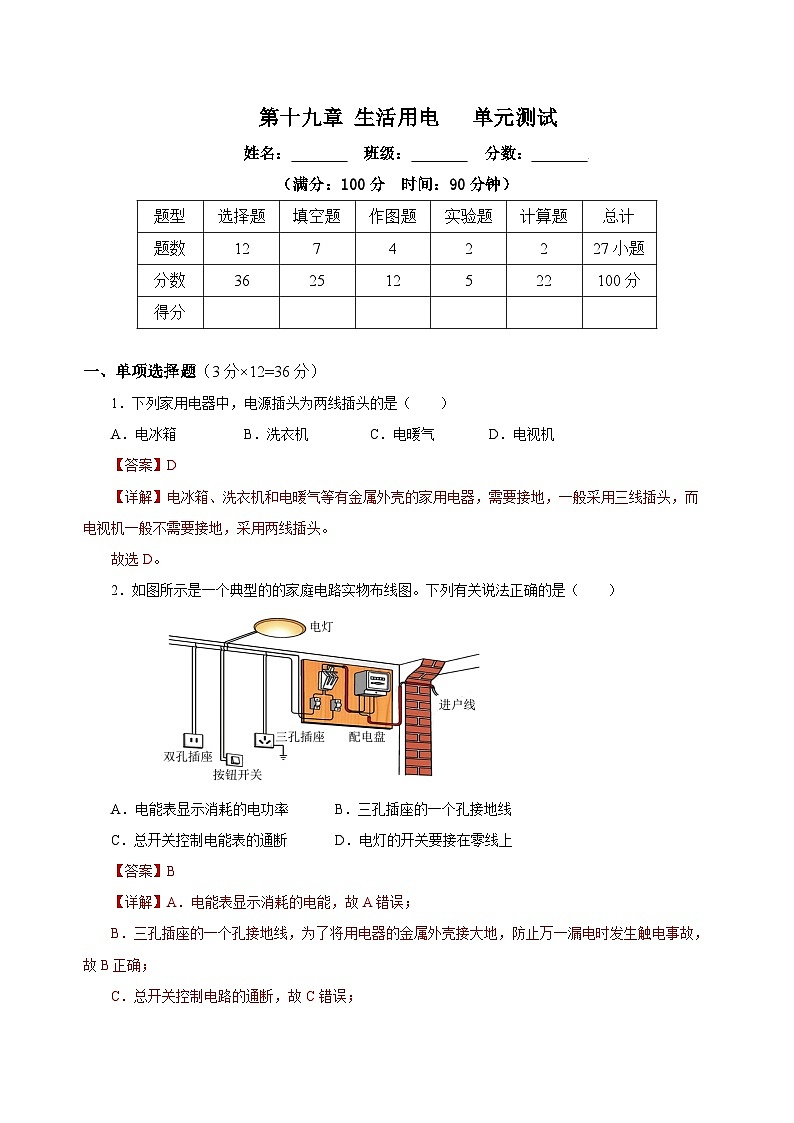

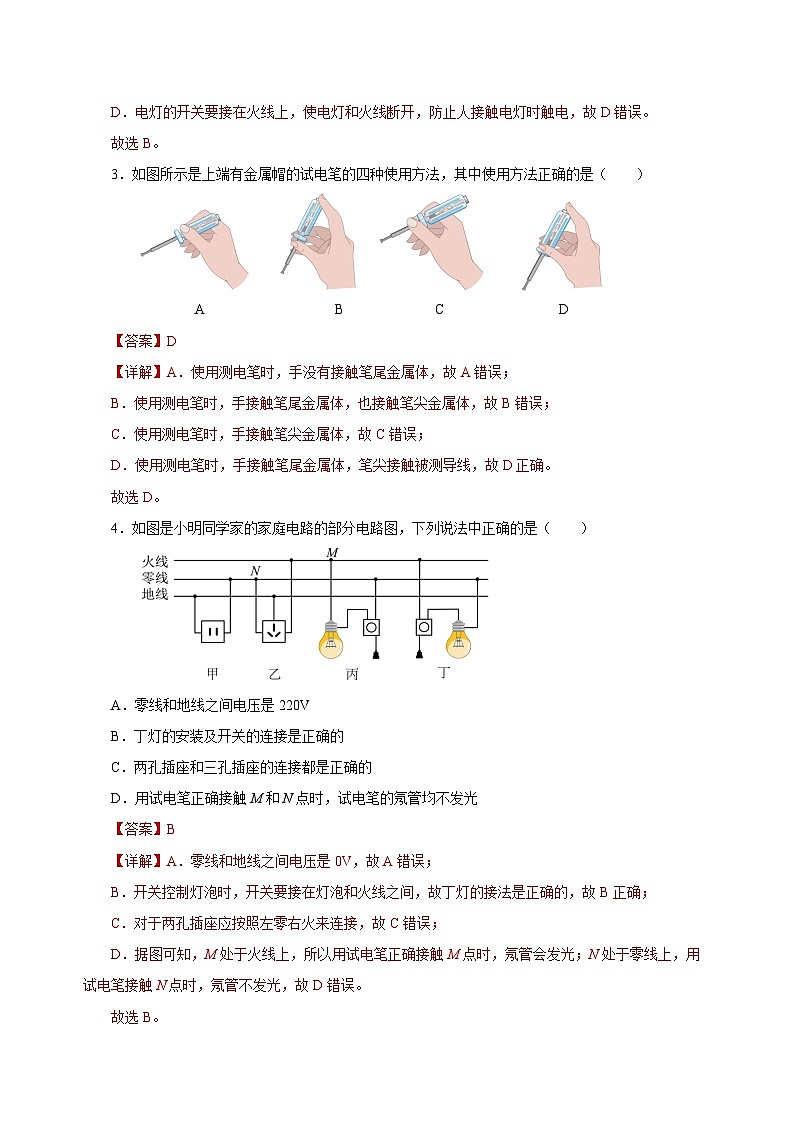

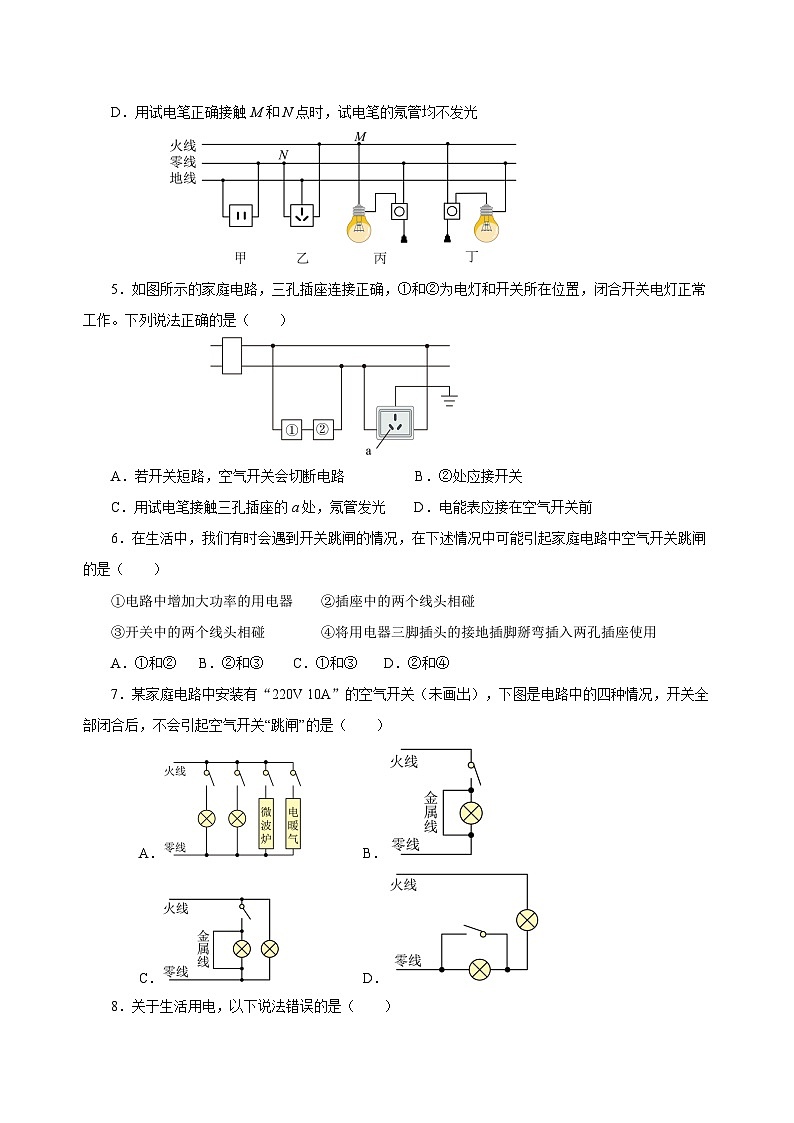

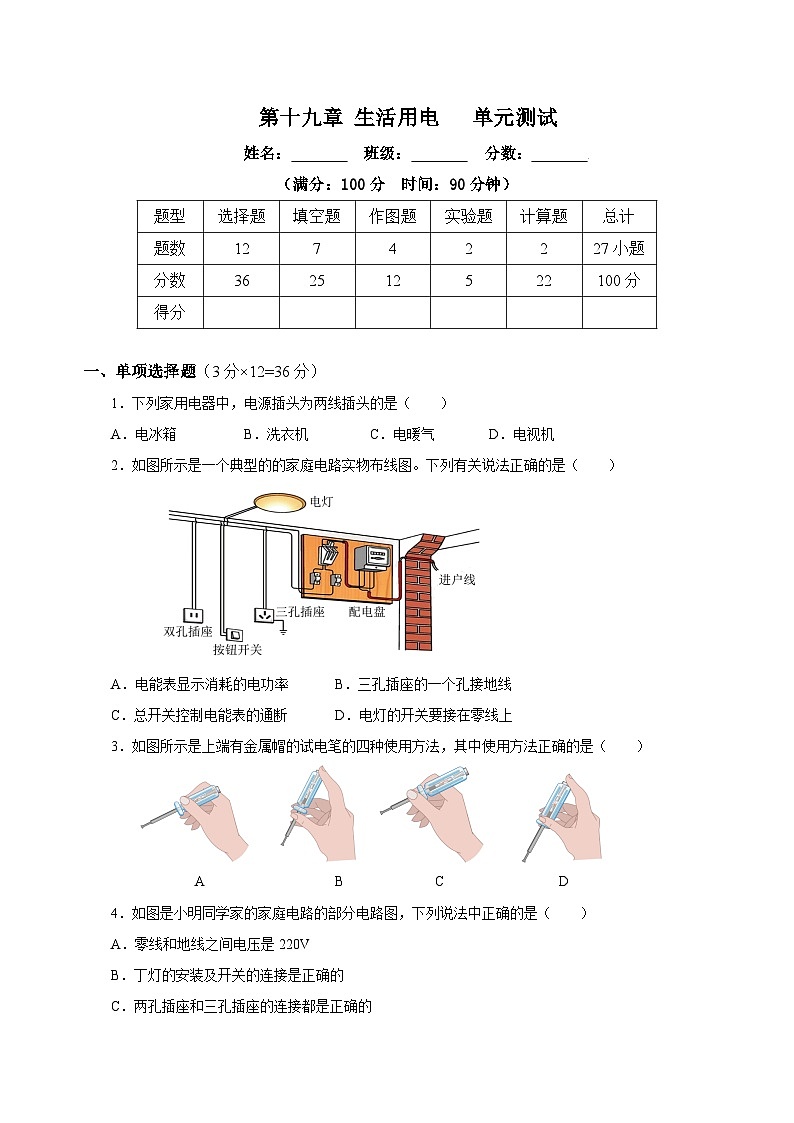

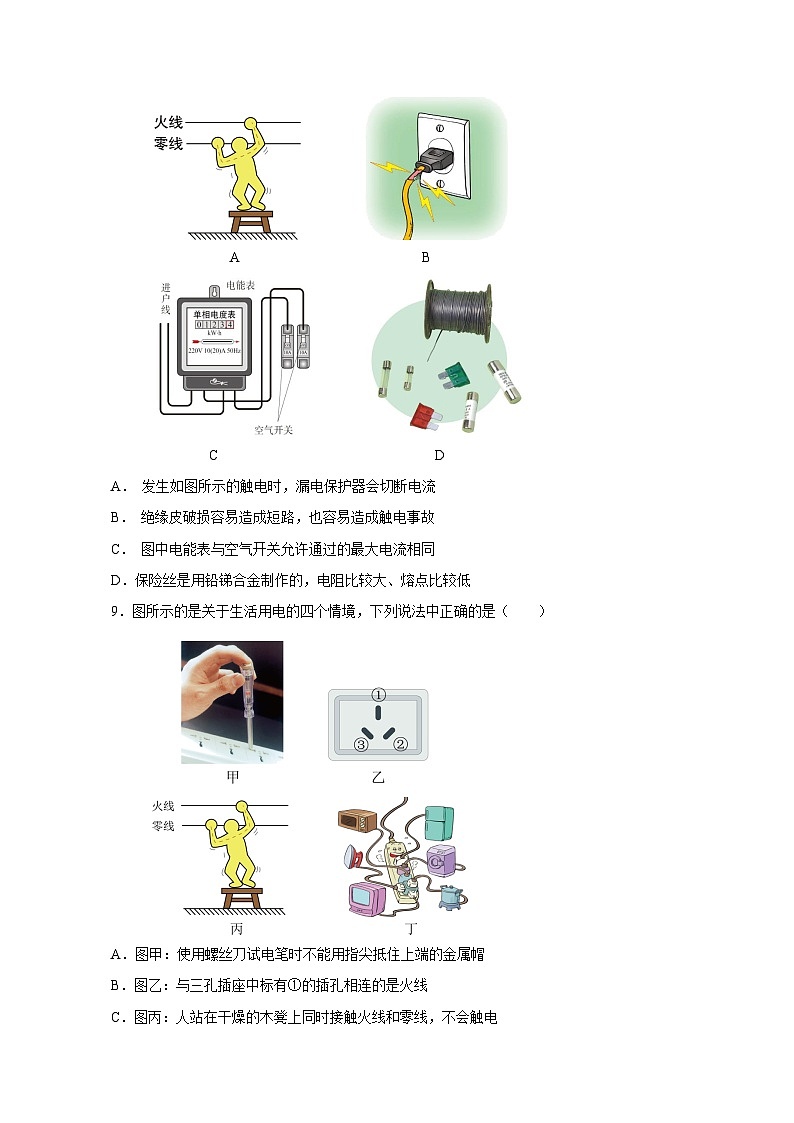

第十九章 生活用电 单元测试姓名： 班级： 分数： （满分：100分 时间：90分钟）一、单项选择题（3分×12=36分）1．下列家用电器中，电源插头为两线插头的是（ ）A．电冰箱 B．洗衣机 C．电暖气 D．电视机【答案】D【详解】电冰箱、洗衣机和电暖气等有金属外壳的家用电器，需要接地，一般采用三线插头，而电视机一般不需要接地，采用两线插头。故选D。2．如图所示是一个典型的的家庭电路实物布线图。下列有关说法正确的是（ ） A．电能表显示消耗的电功率 B．三孔插座的一个孔接地线C．总开关控制电能表的通断 D．电灯的开关要接在零线上【答案】B【详解】A．电能表显示消耗的电能，故A错误； B．三孔插座的一个孔接地线，为了将用电器的金属外壳接大地，防止万一漏电时发生触电事故，故B正确；C．总开关控制电路的通断，故C错误；D．电灯的开关要接在火线上，使电灯和火线断开，防止人接触电灯时触电，故D错误。故选B。3．如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ） A B C D 【答案】D【详解】A．使用测电笔时，手没有接触笔尾金属体，故A错误；B．使用测电笔时，手接触笔尾金属体，也接触笔尖金属体，故B错误；C．使用测电笔时，手接触笔尖金属体，故C错误；D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，故D正确。故选D。4．如图是小明同学家的家庭电路的部分电路图，下列说法中正确的是（ ） A．零线和地线之间电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光【答案】B【详解】A．零线和地线之间电压是0V，故A错误；B．开关控制灯泡时，开关要接在灯泡和火线之间，故丁灯的接法是正确的，故B正确；C．对于两孔插座应按照左零右火来连接，故C错误；D．据图可知，M处于火线上，所以用试电笔正确接触M点时，氖管会发光；N处于零线上，用试电笔接触N点时，氖管不发光，故D错误。故选B。5．如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（ ） A．若开关短路，空气开关会切断电路 B．②处应接开关C．用试电笔接触三孔插座的a处，氖管发光 D．电能表应接在空气开关前【答案】D【详解】A．如图所示，开关和灯泡串联，当开关短路时，灯泡正常工作，空气开关不会切断电路，故A错误；B．根据三孔插座左孔接零线，右孔接火线的接线方式可以判断出，水平的两条线中上边的是火线，根据安全用电原则，与灯泡串联的开关应该和火线相连，所以①处应该接开关，故B错误；C．如图，三孔插座的左孔接零线，用试电笔接触三孔插座的a处，氖管不会发光，因为零线与大地之间没有电压，故C错误；D．家用空气开关只是用来保护电路的，一般接在电能表后，空气开关前，故D正确。故选D。6．在生活中，我们有时会遇到开关跳闸的情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（ ）①电路中增加大功率的用电器②插座中的两个线头相碰③开关中的两个线头相碰④将用电器三脚插头的接地插脚掰弯插入两孔插座使用A．①和② B．②和③ C．①和③ D．②和④【答案】A【详解】①电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；②插座中的两个线头相碰，相当于将火线和零线直接连在一起，会造成电路短路，从而造成电流过大，引起家庭电路中空气开关跳闸；③开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；④将用电器三脚插头的接地插脚掰弯插入两孔插座使用，这样若用电器触电时不会起到保护作用，但不会引起家庭电路中空气开关跳闸。可见，可能引起家庭电路中空气开关跳闸的是①②。故选A。7．某家庭电路中安装有“220V 10A”的空气开关（未画出），下图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（ ）A． B．C． D．【答案】D【详解】A．图中的电路中有大功率用电器，且用电器较多，开关闭合容易造成总功率过大，引起空气开关“跳闸”， 故A不符合题意；BC．图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，故BC不符合题意；D．图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”， 故D符合题意。故选D。8．关于生活用电，以下说法错误的是（ ） A B C DA． 发生如图所示的触电时，漏电保护器会切断电流B． 绝缘皮破损容易造成短路，也容易造成触电事故C． 图中电能表与空气开关允许通过的最大电流相同D．保险丝是用铅锑合金制作的，电阻比较大、熔点比较低【答案】A【详解】A．人站在绝缘板凳上，双手同时触摸火线、零线，电流不会导向大地，图中电流是从火线经过人体到零线，这种双线触电方式使火线和零线之间的电流始终相等，所以漏电保护器不会工作，故A错误，符合题意；B．绝缘皮破损火线和零线容易连接一起，会造成短路，容易造成触电事故，故B正确，不符合题意；C．电路中的最大电流要同时考虑电能表、输电线和保险丝的承受能力，图中电能表与空气开关允许通过的最大电流相同，故C正确，不符合题意；D．保险丝采用电阻率大熔点低的铅锑合金制成，在电流过大时能自动切断电源，故D正确，不符合题意。故选A。9．图所示的是关于生活用电的四个情境，下列说法中正确的是（ ） A．图甲：使用螺丝刀试电笔时不能用指尖抵住上端的金属帽B．图乙：与三孔插座中标有①的插孔相连的是火线C．图丙：人站在干燥的木凳上同时接触火线和零线，不会触电D．图丁：用电器的总功率过大，容易发生火灾【答案】D【详解】A．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），笔尖接触导线，氖管发光的是火线，氖管不发光的是零线，故A错误；B．与三孔插座中标有①的插孔相连的导线和大地相连的地线，当用电器的外壳带电时，电流会被导入大地，不会发生触电事故，故B错误；C．站在干燥的木凳上，双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220V，加在人体的电压是220V，超过人体的安全电压，会对人体造成危害，会触电，故C错误；D．家庭电路同时使用的用电器总功率过大，导线会剧烈发热，容易引发火灾，故D正确。故选D。10．某电能表标有“220V 10（20A）”的字样。家中正在使用着一台1000W的空调、两盏22W的节能灯。此时需要再用一个18W的台灯，可每当台灯的插头插进插座时，台灯不亮，空气开关就“跳闸”，发生这种现象的原因可能是（ ）A．节能灯断路 B．用电器总功率过大C．插头或台灯短路 D．空调的额定功率突然增大【答案】C【详解】由电能表上的参数可得，电路中允许的最大功率为P=UI=220V×20A=4400W而家中使用的用电器的总功率为P总=1000W+2×22W+18W=1062W远小于电能表的最大功率；故空气开关跳闸不是因为功率过大，而是由于短路引起；当台灯的插头插进插座时，空气开关就“跳闸”，则说明是由于插头或台灯短路。故选C。11．安全起见，常把一些用电器的金属外壳接地，而小妍爸爸误将三孔插座的接地孔接在零线上（如图所示），现有一只电茶壶接在图中三孔插座上，一个人的手刚好碰到电茶壶的金属外壳，如果突然遇到下列情况，可能会造成此人触电的是（ ）A．当开关S断开时B．当开关S闭合时C．当开关S闭合，零线保险丝断了时D．当火线与电茶壶金属外壳相碰、火线上的保险丝熔断时【答案】C【详解】AB．当开关S断开或闭合时（闭合时，电流通灯后，经零线回到大地，手与电茶壶的金属外壳，相当于与零线接触，人体与大地间的电压几乎为0，几乎没有电流通过人体，不会造成触电，故AB不符合题意；C．零线保险丝断了，开关闭合，电流通过灯后，经茶壶的金属外壳、人体，回到大地，即有电流通过人体，可能会造成人触电，故C符合题意；D．火线上的保险丝熔断时，整个电路处于断路，即使火线与电茶壶金属外壳相碰，也没有电流通过人体，不会造成人触电，故D不符合题意。故选C。12．空气开关的作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电源保护用电器．小李家的自动空气开关经常“跳闸”，造成这一现象的可能原因是（ ）A．电压太低 B．同时用了太多用电器C．某条线路开路 D．用电器金属外壳没有接地【答案】B【详解】A．电路电阻不变时，电压太低，根据欧姆定律，会造成电流太小，不会使空气开关跳闸．不符合题意．B．同时用了太多用电器，可能会造出电路的总功率过大，电流过大，会使空气开关跳闸．符合题意．C．某条线路开路，会使总电流减小，不会使空气开关跳闸．不符合题意．D．用电器金属外壳没有接地，如果用电器不漏电，不会改变电路的电压和电阻，不会改变电流．如果漏电，总电流会减小，不会使空气开关跳闸．不符合题意．故选B.二、填空题（每空1分，共计25分）13．关于家庭电路，请回答下列问题。（1）我国家庭电路正常工作的电压是 V；电灯、电饭煲、空调等各种用电器之间的连接方式是 。（2）电灯与插座都是 联的，开关串接在 （选填“火线”“零线”或“地线”）和用电器之间；（3）若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用 （选填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内该导线发热较少。【答案】（1）220，并联；（2）并，火线；（3）铜。【详解】（1）各国家庭电路的电压不尽相同，我国家庭电路的电压为220V。家庭电路中各用电器彼此独立工作，互不影响；电灯、电饭煲、空调等各种用电器之间的连接方式是并联的。（2）各用电器应能独立工作、互不影响，所以各用电器是并联的，故电灯与插座都是并联的。从安全用电的角度分析，开关接在家用电器和火线之间，断开开关，切断火线与用电器的连接，操作更安全。（3）相同条件下，铜的电阻要比铁和铝的电阻小，在通过相同电流时，相同时间内导线铜的发热较少，铜导电性能更好，所以一般选用铜导线。14．如图所示为三脚插头和三孔插座的使用示意图，使用三脚插头和三孔插座的作用是防止 。三脚插头中较长的脚与空调的 相连，为了防止触电，必须把用电器的开关连接在 线上；当发现家用电器或电线失火时，必须先 ，然后再救火。 【答案】人身触电，外壳，火，切断电源。【详解】如图所示，三脚插头和三孔插座的使用示意图，三孔插座中间①的插孔线是地线，如果用电器漏电，将通过地线导入大地，使用三脚插头和三孔插座的作用是防止人身触电。三脚插头中较长的①插头是对接地线插孔，所以电器一端接外壳，当漏电时能通过地线把电导向大地，避免触电事故。安装家庭电路时，开关要接在火线和用电器之间，当开关断开时，用电器就能彻底断电了，若开关接在零线上，就算断开开关，用电器也能通过人体和大地形成通路，导致人身触电。当发现家用电器或电线失火时，必须先切断电源，然后再救人救火。万不可没有切断电源时，直接去拉触电的人或泼水救火等等。15．今天我们生活越来越离不开电，用电安全也引起我们高度重视，下列四种情况人相对安全的是 ；（请同学们千万不要尝试做该实验）。当发现有人触电时，我们应立即 。A．迅速把他拉开，使他脱离电源 B．迅速用手拉开电线C．立即切断电源或用绝缘体将电线挑开 D．迅速用小刀割断电线【答案】B，C。【详解】家庭电路中的触电事故都是由人直接和间接与火线接触造成的；触电方式包括两种：一是单线接触，指的是站在地上的人单手接触火线，A不安全；二是双线触电，指的是两手分别接触火线和零线，CD不安全；B图中手接触的是零线，不会发生触电事故。故选B。当发现有人触电时，我们应立即去断开电源；如果电源距离较远，则可以用绝缘体将电线挑开，使触电者火线分离。故选C。16．如图所示是安装了空气开关和漏电保护器的住宅内配电系统，它们都是安全用电的小卫士。用测电笔辨别火线和零线时，测电笔与人体之间的连接方式是 联；当家庭电路中用电器的总功率过大或发生 时，空气开关会自动断开，对用电器起到保护作用；当站在地上的人使用插座时，不小心接触了火线， 会迅速切断电路，对人体起到保护作用。 【答案】串，短路，漏电保护器。【详解】由测电笔的使用原理可知，用测电笔辨别火线和零线时，此时导线、测电笔的金属杆、大电阻、人体、大地之间串联。当电路中发生短路或用电器总功率过大时，造成电流过大，空气开关会自动断开，切断电路，对用电器起到保护作用。当站在地上的人使用插座时，不小心接触了火线，造成火线和零线的电流不相等，此时漏电保护器会迅速切断电路，对人体起到保护作用。17．在家庭电路中：保险丝的主要成分是 （选填“铅锑合金”或“镍铬合金”）；电能表的铭牌上标注有“***rves/（kW•h）”的字样，其中“***”的数据看不清楚，于是在电路中仅接通额定功率为1kW的电水壶，正常工作4min后发现电能表转盘转动160转，则带“***”部分数据应该为 。【答案】铅锑合金，2400。【详解】家用保险丝是由电阻大、熔点低的铅锑合金制成。额定功率为1kW的电水壶，正常工作4min后消耗的电能为此时电能表转盘转动160转，则消耗1kW•h的电能，电能表表盘转过的数目为即带“***”部分数据应该为2400。18．（1）在家庭电路中，为了防止触电，必须把用电器的开关装在 （选填“火”、“零”或“地”）线与用电器之间，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是 ；（2）安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作。现有两种开关S1（250V，6A）、S2（250V，16A），为了安全和实用。应选用开关 （填“S1”或“S2”）和图1中 （填“甲”或“乙”）插座；（3）家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有实验电路，由开关S与电阻R组成，如图2，电路正常时用电器两端的电压为 V，当开关S （填“断开”或“闭合”）时就能模拟用电器漏电，此时通过A、B两处的电流IA IB（填“>”“=”或“<”）。【答案】（1）火，总功率过大；（2）S2，甲；（3）220，闭合，<。【详解】（1）用电器的开关装在火线上，这样可以在断开开关时切断火线，防止接触用电器发生触电事故；使用过多的大功率用电器，总功率过大，电路中的电流过大，会引起空气开关“跳闸”。（2）电热水器正常工作时的功率P=P额=1500W正常工作时的电流I=PU=1500W220V≈6.8A 所以应选用规格为“250V，16A”的开关S2；因为电热水器的外壳是金属外壳，为了防止其外壳带电时而发生触电事故，所以应选三孔插座甲。（3）家庭电路的电压是220V，根据题意可知，家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用；故当开关S闭合时能模拟用电器的漏电情况，即此时A、B两处电流是不相等的，A处电流小于B处电流（B处在干路中），相当于漏了电。19．小雨妈妈在用微波炉、电磁炉、电饭锅做饭，当爸爸用遥控器打开空调时， （选填“空气开关”、“漏电保护器”）立刻切断电路。如图所示，闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，F点时氖管不发光，该电路故障为 。【答案】空气开关，EF之间断路。【详解】在家庭电路中，微波炉、电磁炉、电饭锅、空调都是大功率的用电器，小雨妈妈在用微波炉、电磁炉、电饭锅做饭，当爸爸用遥控器打开空调时，由于此时用电器的总功率过大，导致干路中的电流过大，空气开关会断开电路。图中闭合开关，电灯不亮；用试电笔接触D点、E点时氖管发光，说明D、E和火线之间是接通的；接触F点时氖管不发光，说明F与火线之间是断开的，所以故障是EF断路。三、作图题（每题3分，共12分）20．将家庭电路补充完整（虚框内一处接保险丝“ ”，另一处用导线连接）。 【答案】见右图。 【详解】用户线进入用户，火线首先进入保险丝，由图可知中间的线是零线，最上面的是火线，最下面的线是地线。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如图所示。21．如图是安装一盏电灯和三孔插座的实物示意图，A为保险丝，请在图上画出接线。 【答案】见右图。 【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。带保险丝的插座的接法：保险丝与插座串联，并接在火线上，上孔接地线；左孔接零线；右孔接火线。如图所示。 22．教室的讲台要安装2盏“220V 18W”的射灯，由一个开关控制，在图中把灯和开关正确连入家庭电路中。 【答案】见右图。 【详解】由题意可知，教室的讲台要安装2盏射灯和一个开关，按照家庭电路的连接方法，火线要先接开关，再接射灯，并且两盏射灯的额定电压为220V，要求射灯是正常发光，则需要射灯两端的电压为220V，家庭电路的电压为220V，那么两盏射灯应该并联接在电路中，不能串联，开关在干路，控制两盏射灯，电路图如图所示。 23．如图甲是一个带开关和指示灯的三孔插座。开关可以控制指示灯和三孔插座的通电；开关闭合时，若指示灯损坏，插孔也能提供工作电压。请在图乙中画出开关、指示灯和插孔的连接方式。 【答案】见下图。 【详解】开关可以控制指示灯和三孔插座的通电，开关闭合时，若指示灯损坏，插孔也能提供工作电压，说明指示灯和插座之间是并联的，开关接在指示灯、插座和火线之间控制火线使用更安全。三孔插座的左孔接零线，右孔接火线，上孔接地线，如图所示：四、实验探究题（每空1分，共5分）24．为了比较铜与铅锑合金中哪种材料更合适做保险丝，小明同学将粗细和长度均相同的铜丝和铅锑合金丝接入如图所示的电路进行实验。在闭合开关S后，依次闭合开关S1、S2、S3，电流表示数会 （选填“变大”“变小”或“不变”）。闭合所有开关，一段时间后，所有灯泡都不亮，经检查发现电路其它地方正常，只有铅锑合金丝熔断。这说明相比之下 （选填“铜丝”或“铅锑合金丝”）更适合制作保险丝。本实验说明若家庭电路中用电器 时，会造成干路电流过大，保险丝熔断。【答案】变大，铅锑合金丝，总功率过大。【详解】由图可知，该电路为并联电路，电流表测量干路中的电流。在闭合开关S后，依次闭合开关S1、S2、S3，并联的支路增多，根据并联电路的电流关系可知，干路中的电流会变大，即电流表示数会变大。保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需用电阻率较大、熔点较低的材料制成。实验中，当闭合所以开关后，通过铜丝和铅锑合金丝的电流相同，但只有铅锑合金丝熔断，说明其熔点低；铜丝和铅锑合金丝长度和粗细相同，说明铅锑合金丝的电阻率更大，所以铅锑合金丝更适合制作保险丝。依次闭合开关S1、S2、S3，并联的支路增多，根据并联电路的电流关系可知，干路中的电流会变大，根据P=UI可知，用电器消耗的功率过大，所以铅锑合金丝熔断。故本实验说明若家庭电路中用电器总功率过大时，会造成干路电流过大，此时保险丝熔断，从而切断电路。25．为了直观认识短路的危害，某实验小组设计了如下实验。器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0~5A档）。（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路；（2）当开关闭合时，灯泡 （填“发光”或“不发光”）；（3）断开开关，在BD间接一粗铜丝，当闭合S的瞬间，你将会观察到 。A．电流表指针迅速摆动较大的幅度，保险丝熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不发光【答案】（2）发光；（3）A。【详解】（2）由图知，电流表和灯泡、保险丝串联在电路中，闭合开关时，电路通路，灯泡发光。（3）在BD间接一粗铜丝，闭合开关S，铜丝将灯泡短路，电流没经过用电器，直接形成回路，则电路中的电流非常大，电流表的指针偏转较大，而后保险丝熔断。故A符合题意，BCD不符合题意。故选A。五、计算题（共22分）26．在《电工手册》中这样写道：通过人体的电流超过30mA将会有生命危险，在如图所示的家庭电路中，闭合开关S后，测得灯泡中的电流为0.2A，求：（1）灯泡的功率；（2）若灯丝断了，站在地面上的小明更换灯泡时忘记断开开关，不慎碰到了图中绝缘皮破损的A点，如果小明的平均电阻为2000Ω，他是否安全？请计算说明。【答案】（1）44W；（2）由于通过人体的电流是110mA，大于人的安全电流，所以不安全．【详解】（1）根据题意知道，灯两端电压是：U=220V，通过灯泡中的电流是：I=0.2A，由P=UI知道，灯泡的功率：P=UI=220V×0.2A=44W（2）当小明不慎碰到了图中绝缘皮破损的A点时，电压直接加在小明身上，此时小明两端电压是：U=220V；由I=U/R知道，通过小明身上的电流是：I=U/R=220V/2000Ω=0.11A=110mA＞30mA，所以此时不安全．27．小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W。现他家又买了一台全自动洗衣机，其铭牌如下表。他家安装的电能表上允许通过的最大电流为10 A。则：（1）现在，他家的这些用电器能不能同时使用？（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？【答案】（1）能；（2）1.5 A；（3）需考虑的因素有：电能表的额定功率、保险丝的规格和输电导线的额定电流。【详解】（1）从电能表上的铭牌读出，电能表的额定电压为220V，允许通过的电流为10A；因此电能表的最大功率为：P=UI=220V×10A=2200W；小明家所有用电器的总功率为 100 W +150 W+1000W+180W+330W=1760W＜2200W因此他家的所有用电器可以同时使用；（2）从表格数据可以看出，洗衣机的洗涤功率为330W，额定电压为220V；因此洗衣时通过洗衣机的电流为：I＇=P＇/U=330W/220V=1.5A（3）若再购一台1.5 kW的空调，为了安全用电，需要考虑电能表的额定功率、保险丝的规格和输电导线的额定电流． 题型选择题填空题作图题实验题计算题总计题数12742227小题分数362512522100分得分额定电压220V额定频率50Hz机身尺寸600 ×560×850洗涤功率330W
第十九章 生活用电 单元测试姓名： 班级： 分数： （满分：100分 时间：90分钟）一、单项选择题（3分×12=36分）1．下列家用电器中，电源插头为两线插头的是（ ）A．电冰箱 B．洗衣机 C．电暖气 D．电视机【答案】D【详解】电冰箱、洗衣机和电暖气等有金属外壳的家用电器，需要接地，一般采用三线插头，而电视机一般不需要接地，采用两线插头。故选D。2．如图所示是一个典型的的家庭电路实物布线图。下列有关说法正确的是（ ） A．电能表显示消耗的电功率 B．三孔插座的一个孔接地线C．总开关控制电能表的通断 D．电灯的开关要接在零线上【答案】B【详解】A．电能表显示消耗的电能，故A错误； B．三孔插座的一个孔接地线，为了将用电器的金属外壳接大地，防止万一漏电时发生触电事故，故B正确；C．总开关控制电路的通断，故C错误；D．电灯的开关要接在火线上，使电灯和火线断开，防止人接触电灯时触电，故D错误。故选B。3．如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ） A B C D 【答案】D【详解】A．使用测电笔时，手没有接触笔尾金属体，故A错误；B．使用测电笔时，手接触笔尾金属体，也接触笔尖金属体，故B错误；C．使用测电笔时，手接触笔尖金属体，故C错误；D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，故D正确。故选D。4．如图是小明同学家的家庭电路的部分电路图，下列说法中正确的是（ ） A．零线和地线之间电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光【答案】B【详解】A．零线和地线之间电压是0V，故A错误；B．开关控制灯泡时，开关要接在灯泡和火线之间，故丁灯的接法是正确的，故B正确；C．对于两孔插座应按照左零右火来连接，故C错误；D．据图可知，M处于火线上，所以用试电笔正确接触M点时，氖管会发光；N处于零线上，用试电笔接触N点时，氖管不发光，故D错误。故选B。5．如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（ ） A．若开关短路，空气开关会切断电路 B．②处应接开关C．用试电笔接触三孔插座的a处，氖管发光 D．电能表应接在空气开关前【答案】D【详解】A．如图所示，开关和灯泡串联，当开关短路时，灯泡正常工作，空气开关不会切断电路，故A错误；B．根据三孔插座左孔接零线，右孔接火线的接线方式可以判断出，水平的两条线中上边的是火线，根据安全用电原则，与灯泡串联的开关应该和火线相连，所以①处应该接开关，故B错误；C．如图，三孔插座的左孔接零线，用试电笔接触三孔插座的a处，氖管不会发光，因为零线与大地之间没有电压，故C错误；D．家用空气开关只是用来保护电路的，一般接在电能表后，空气开关前，故D正确。故选D。6．在生活中，我们有时会遇到开关跳闸的情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（ ）①电路中增加大功率的用电器②插座中的两个线头相碰③开关中的两个线头相碰④将用电器三脚插头的接地插脚掰弯插入两孔插座使用A．①和② B．②和③ C．①和③ D．②和④【答案】A【详解】①电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；②插座中的两个线头相碰，相当于将火线和零线直接连在一起，会造成电路短路，从而造成电流过大，引起家庭电路中空气开关跳闸；③开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；④将用电器三脚插头的接地插脚掰弯插入两孔插座使用，这样若用电器触电时不会起到保护作用，但不会引起家庭电路中空气开关跳闸。可见，可能引起家庭电路中空气开关跳闸的是①②。故选A。7．某家庭电路中安装有“220V 10A”的空气开关（未画出），下图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（ ）A． B．C． D．【答案】D【详解】A．图中的电路中有大功率用电器，且用电器较多，开关闭合容易造成总功率过大，引起空气开关“跳闸”， 故A不符合题意；BC．图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，故BC不符合题意；D．图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”， 故D符合题意。故选D。8．关于生活用电，以下说法错误的是（ ） A B C DA． 发生如图所示的触电时，漏电保护器会切断电流B． 绝缘皮破损容易造成短路，也容易造成触电事故C． 图中电能表与空气开关允许通过的最大电流相同D．保险丝是用铅锑合金制作的，电阻比较大、熔点比较低【答案】A【详解】A．人站在绝缘板凳上，双手同时触摸火线、零线，电流不会导向大地，图中电流是从火线经过人体到零线，这种双线触电方式使火线和零线之间的电流始终相等，所以漏电保护器不会工作，故A错误，符合题意；B．绝缘皮破损火线和零线容易连接一起，会造成短路，容易造成触电事故，故B正确，不符合题意；C．电路中的最大电流要同时考虑电能表、输电线和保险丝的承受能力，图中电能表与空气开关允许通过的最大电流相同，故C正确，不符合题意；D．保险丝采用电阻率大熔点低的铅锑合金制成，在电流过大时能自动切断电源，故D正确，不符合题意。故选A。9．图所示的是关于生活用电的四个情境，下列说法中正确的是（ ） A．图甲：使用螺丝刀试电笔时不能用指尖抵住上端的金属帽B．图乙：与三孔插座中标有①的插孔相连的是火线C．图丙：人站在干燥的木凳上同时接触火线和零线，不会触电D．图丁：用电器的总功率过大，容易发生火灾【答案】D【详解】A．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），笔尖接触导线，氖管发光的是火线，氖管不发光的是零线，故A错误；B．与三孔插座中标有①的插孔相连的导线和大地相连的地线，当用电器的外壳带电时，电流会被导入大地，不会发生触电事故，故B错误；C．站在干燥的木凳上，双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220V，加在人体的电压是220V，超过人体的安全电压，会对人体造成危害，会触电，故C错误；D．家庭电路同时使用的用电器总功率过大，导线会剧烈发热，容易引发火灾，故D正确。故选D。10．某电能表标有“220V 10（20A）”的字样。家中正在使用着一台1000W的空调、两盏22W的节能灯。此时需要再用一个18W的台灯，可每当台灯的插头插进插座时，台灯不亮，空气开关就“跳闸”，发生这种现象的原因可能是（ ）A．节能灯断路 B．用电器总功率过大C．插头或台灯短路 D．空调的额定功率突然增大【答案】C【详解】由电能表上的参数可得，电路中允许的最大功率为P=UI=220V×20A=4400W而家中使用的用电器的总功率为P总=1000W+2×22W+18W=1062W远小于电能表的最大功率；故空气开关跳闸不是因为功率过大，而是由于短路引起；当台灯的插头插进插座时，空气开关就“跳闸”，则说明是由于插头或台灯短路。故选C。11．安全起见，常把一些用电器的金属外壳接地，而小妍爸爸误将三孔插座的接地孔接在零线上（如图所示），现有一只电茶壶接在图中三孔插座上，一个人的手刚好碰到电茶壶的金属外壳，如果突然遇到下列情况，可能会造成此人触电的是（ ）A．当开关S断开时B．当开关S闭合时C．当开关S闭合，零线保险丝断了时D．当火线与电茶壶金属外壳相碰、火线上的保险丝熔断时【答案】C【详解】AB．当开关S断开或闭合时（闭合时，电流通灯后，经零线回到大地，手与电茶壶的金属外壳，相当于与零线接触，人体与大地间的电压几乎为0，几乎没有电流通过人体，不会造成触电，故AB不符合题意；C．零线保险丝断了，开关闭合，电流通过灯后，经茶壶的金属外壳、人体，回到大地，即有电流通过人体，可能会造成人触电，故C符合题意；D．火线上的保险丝熔断时，整个电路处于断路，即使火线与电茶壶金属外壳相碰，也没有电流通过人体，不会造成人触电，故D不符合题意。故选C。12．空气开关的作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电源保护用电器．小李家的自动空气开关经常“跳闸”，造成这一现象的可能原因是（ ）A．电压太低 B．同时用了太多用电器C．某条线路开路 D．用电器金属外壳没有接地【答案】B【详解】A．电路电阻不变时，电压太低，根据欧姆定律，会造成电流太小，不会使空气开关跳闸．不符合题意．B．同时用了太多用电器，可能会造出电路的总功率过大，电流过大，会使空气开关跳闸．符合题意．C．某条线路开路，会使总电流减小，不会使空气开关跳闸．不符合题意．D．用电器金属外壳没有接地，如果用电器不漏电，不会改变电路的电压和电阻，不会改变电流．如果漏电，总电流会减小，不会使空气开关跳闸．不符合题意．故选B.二、填空题（每空1分，共计25分）13．关于家庭电路，请回答下列问题。（1）我国家庭电路正常工作的电压是 V；电灯、电饭煲、空调等各种用电器之间的连接方式是 。（2）电灯与插座都是 联的，开关串接在 （选填“火线”“零线”或“地线”）和用电器之间；（3）若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用 （选填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内该导线发热较少。【答案】（1）220，并联；（2）并，火线；（3）铜。【详解】（1）各国家庭电路的电压不尽相同，我国家庭电路的电压为220V。家庭电路中各用电器彼此独立工作，互不影响；电灯、电饭煲、空调等各种用电器之间的连接方式是并联的。（2）各用电器应能独立工作、互不影响，所以各用电器是并联的，故电灯与插座都是并联的。从安全用电的角度分析，开关接在家用电器和火线之间，断开开关，切断火线与用电器的连接，操作更安全。（3）相同条件下，铜的电阻要比铁和铝的电阻小，在通过相同电流时，相同时间内导线铜的发热较少，铜导电性能更好，所以一般选用铜导线。14．如图所示为三脚插头和三孔插座的使用示意图，使用三脚插头和三孔插座的作用是防止 。三脚插头中较长的脚与空调的 相连，为了防止触电，必须把用电器的开关连接在 线上；当发现家用电器或电线失火时，必须先 ，然后再救火。 【答案】人身触电，外壳，火，切断电源。【详解】如图所示，三脚插头和三孔插座的使用示意图，三孔插座中间①的插孔线是地线，如果用电器漏电，将通过地线导入大地，使用三脚插头和三孔插座的作用是防止人身触电。三脚插头中较长的①插头是对接地线插孔，所以电器一端接外壳，当漏电时能通过地线把电导向大地，避免触电事故。安装家庭电路时，开关要接在火线和用电器之间，当开关断开时，用电器就能彻底断电了，若开关接在零线上，就算断开开关，用电器也能通过人体和大地形成通路，导致人身触电。当发现家用电器或电线失火时，必须先切断电源，然后再救人救火。万不可没有切断电源时，直接去拉触电的人或泼水救火等等。15．今天我们生活越来越离不开电，用电安全也引起我们高度重视，下列四种情况人相对安全的是 ；（请同学们千万不要尝试做该实验）。当发现有人触电时，我们应立即 。A．迅速把他拉开，使他脱离电源 B．迅速用手拉开电线C．立即切断电源或用绝缘体将电线挑开 D．迅速用小刀割断电线【答案】B，C。【详解】家庭电路中的触电事故都是由人直接和间接与火线接触造成的；触电方式包括两种：一是单线接触，指的是站在地上的人单手接触火线，A不安全；二是双线触电，指的是两手分别接触火线和零线，CD不安全；B图中手接触的是零线，不会发生触电事故。故选B。当发现有人触电时，我们应立即去断开电源；如果电源距离较远，则可以用绝缘体将电线挑开，使触电者火线分离。故选C。16．如图所示是安装了空气开关和漏电保护器的住宅内配电系统，它们都是安全用电的小卫士。用测电笔辨别火线和零线时，测电笔与人体之间的连接方式是 联；当家庭电路中用电器的总功率过大或发生 时，空气开关会自动断开，对用电器起到保护作用；当站在地上的人使用插座时，不小心接触了火线， 会迅速切断电路，对人体起到保护作用。 【答案】串，短路，漏电保护器。【详解】由测电笔的使用原理可知，用测电笔辨别火线和零线时，此时导线、测电笔的金属杆、大电阻、人体、大地之间串联。当电路中发生短路或用电器总功率过大时，造成电流过大，空气开关会自动断开，切断电路，对用电器起到保护作用。当站在地上的人使用插座时，不小心接触了火线，造成火线和零线的电流不相等，此时漏电保护器会迅速切断电路，对人体起到保护作用。17．在家庭电路中：保险丝的主要成分是 （选填“铅锑合金”或“镍铬合金”）；电能表的铭牌上标注有“***rves/（kW•h）”的字样，其中“***”的数据看不清楚，于是在电路中仅接通额定功率为1kW的电水壶，正常工作4min后发现电能表转盘转动160转，则带“***”部分数据应该为 。【答案】铅锑合金，2400。【详解】家用保险丝是由电阻大、熔点低的铅锑合金制成。额定功率为1kW的电水壶，正常工作4min后消耗的电能为此时电能表转盘转动160转，则消耗1kW•h的电能，电能表表盘转过的数目为即带“***”部分数据应该为2400。18．（1）在家庭电路中，为了防止触电，必须把用电器的开关装在 （选填“火”、“零”或“地”）线与用电器之间，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是 ；（2）安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作。现有两种开关S1（250V，6A）、S2（250V，16A），为了安全和实用。应选用开关 （填“S1”或“S2”）和图1中 （填“甲”或“乙”）插座；（3）家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有实验电路，由开关S与电阻R组成，如图2，电路正常时用电器两端的电压为 V，当开关S （填“断开”或“闭合”）时就能模拟用电器漏电，此时通过A、B两处的电流IA IB（填“>”“=”或“<”）。【答案】（1）火，总功率过大；（2）S2，甲；（3）220，闭合，<。【详解】（1）用电器的开关装在火线上，这样可以在断开开关时切断火线，防止接触用电器发生触电事故；使用过多的大功率用电器，总功率过大，电路中的电流过大，会引起空气开关“跳闸”。（2）电热水器正常工作时的功率P=P额=1500W正常工作时的电流I=PU=1500W220V≈6.8A 所以应选用规格为“250V，16A”的开关S2；因为电热水器的外壳是金属外壳，为了防止其外壳带电时而发生触电事故，所以应选三孔插座甲。（3）家庭电路的电压是220V，根据题意可知，家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用；故当开关S闭合时能模拟用电器的漏电情况，即此时A、B两处电流是不相等的，A处电流小于B处电流（B处在干路中），相当于漏了电。19．小雨妈妈在用微波炉、电磁炉、电饭锅做饭，当爸爸用遥控器打开空调时， （选填“空气开关”、“漏电保护器”）立刻切断电路。如图所示，闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，F点时氖管不发光，该电路故障为 。【答案】空气开关，EF之间断路。【详解】在家庭电路中，微波炉、电磁炉、电饭锅、空调都是大功率的用电器，小雨妈妈在用微波炉、电磁炉、电饭锅做饭，当爸爸用遥控器打开空调时，由于此时用电器的总功率过大，导致干路中的电流过大，空气开关会断开电路。图中闭合开关，电灯不亮；用试电笔接触D点、E点时氖管发光，说明D、E和火线之间是接通的；接触F点时氖管不发光，说明F与火线之间是断开的，所以故障是EF断路。三、作图题（每题3分，共12分）20．将家庭电路补充完整（虚框内一处接保险丝“ ”，另一处用导线连接）。 【答案】见右图。 【详解】用户线进入用户，火线首先进入保险丝，由图可知中间的线是零线，最上面的是火线，最下面的线是地线。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如图所示。21．如图是安装一盏电灯和三孔插座的实物示意图，A为保险丝，请在图上画出接线。 【答案】见右图。 【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。带保险丝的插座的接法：保险丝与插座串联，并接在火线上，上孔接地线；左孔接零线；右孔接火线。如图所示。 22．教室的讲台要安装2盏“220V 18W”的射灯，由一个开关控制，在图中把灯和开关正确连入家庭电路中。 【答案】见右图。 【详解】由题意可知，教室的讲台要安装2盏射灯和一个开关，按照家庭电路的连接方法，火线要先接开关，再接射灯，并且两盏射灯的额定电压为220V，要求射灯是正常发光，则需要射灯两端的电压为220V，家庭电路的电压为220V，那么两盏射灯应该并联接在电路中，不能串联，开关在干路，控制两盏射灯，电路图如图所示。 23．如图甲是一个带开关和指示灯的三孔插座。开关可以控制指示灯和三孔插座的通电；开关闭合时，若指示灯损坏，插孔也能提供工作电压。请在图乙中画出开关、指示灯和插孔的连接方式。 【答案】见下图。 【详解】开关可以控制指示灯和三孔插座的通电，开关闭合时，若指示灯损坏，插孔也能提供工作电压，说明指示灯和插座之间是并联的，开关接在指示灯、插座和火线之间控制火线使用更安全。三孔插座的左孔接零线，右孔接火线，上孔接地线，如图所示：四、实验探究题（每空1分，共5分）24．为了比较铜与铅锑合金中哪种材料更合适做保险丝，小明同学将粗细和长度均相同的铜丝和铅锑合金丝接入如图所示的电路进行实验。在闭合开关S后，依次闭合开关S1、S2、S3，电流表示数会 （选填“变大”“变小”或“不变”）。闭合所有开关，一段时间后，所有灯泡都不亮，经检查发现电路其它地方正常，只有铅锑合金丝熔断。这说明相比之下 （选填“铜丝”或“铅锑合金丝”）更适合制作保险丝。本实验说明若家庭电路中用电器 时，会造成干路电流过大，保险丝熔断。【答案】变大，铅锑合金丝，总功率过大。【详解】由图可知，该电路为并联电路，电流表测量干路中的电流。在闭合开关S后，依次闭合开关S1、S2、S3，并联的支路增多，根据并联电路的电流关系可知，干路中的电流会变大，即电流表示数会变大。保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需用电阻率较大、熔点较低的材料制成。实验中，当闭合所以开关后，通过铜丝和铅锑合金丝的电流相同，但只有铅锑合金丝熔断，说明其熔点低；铜丝和铅锑合金丝长度和粗细相同，说明铅锑合金丝的电阻率更大，所以铅锑合金丝更适合制作保险丝。依次闭合开关S1、S2、S3，并联的支路增多，根据并联电路的电流关系可知，干路中的电流会变大，根据P=UI可知，用电器消耗的功率过大，所以铅锑合金丝熔断。故本实验说明若家庭电路中用电器总功率过大时，会造成干路电流过大，此时保险丝熔断，从而切断电路。25．为了直观认识短路的危害，某实验小组设计了如下实验。器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0~5A档）。（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路；（2）当开关闭合时，灯泡 （填“发光”或“不发光”）；（3）断开开关，在BD间接一粗铜丝，当闭合S的瞬间，你将会观察到 。A．电流表指针迅速摆动较大的幅度，保险丝熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不发光【答案】（2）发光；（3）A。【详解】（2）由图知，电流表和灯泡、保险丝串联在电路中，闭合开关时，电路通路，灯泡发光。（3）在BD间接一粗铜丝，闭合开关S，铜丝将灯泡短路，电流没经过用电器，直接形成回路，则电路中的电流非常大，电流表的指针偏转较大，而后保险丝熔断。故A符合题意，BCD不符合题意。故选A。五、计算题（共22分）26．在《电工手册》中这样写道：通过人体的电流超过30mA将会有生命危险，在如图所示的家庭电路中，闭合开关S后，测得灯泡中的电流为0.2A，求：（1）灯泡的功率；（2）若灯丝断了，站在地面上的小明更换灯泡时忘记断开开关，不慎碰到了图中绝缘皮破损的A点，如果小明的平均电阻为2000Ω，他是否安全？请计算说明。【答案】（1）44W；（2）由于通过人体的电流是110mA，大于人的安全电流，所以不安全．【详解】（1）根据题意知道，灯两端电压是：U=220V，通过灯泡中的电流是：I=0.2A，由P=UI知道，灯泡的功率：P=UI=220V×0.2A=44W（2）当小明不慎碰到了图中绝缘皮破损的A点时，电压直接加在小明身上，此时小明两端电压是：U=220V；由I=U/R知道，通过小明身上的电流是：I=U/R=220V/2000Ω=0.11A=110mA＞30mA，所以此时不安全．27．小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W。现他家又买了一台全自动洗衣机，其铭牌如下表。他家安装的电能表上允许通过的最大电流为10 A。则：（1）现在，他家的这些用电器能不能同时使用？（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？【答案】（1）能；（2）1.5 A；（3）需考虑的因素有：电能表的额定功率、保险丝的规格和输电导线的额定电流。【详解】（1）从电能表上的铭牌读出，电能表的额定电压为220V，允许通过的电流为10A；因此电能表的最大功率为：P=UI=220V×10A=2200W；小明家所有用电器的总功率为 100 W +150 W+1000W+180W+330W=1760W＜2200W因此他家的所有用电器可以同时使用；（2）从表格数据可以看出，洗衣机的洗涤功率为330W，额定电压为220V；因此洗衣时通过洗衣机的电流为：I＇=P＇/U=330W/220V=1.5A（3）若再购一台1.5 kW的空调，为了安全用电，需要考虑电能表的额定功率、保险丝的规格和输电导线的额定电流． 题型选择题填空题作图题实验题计算题总计题数12742227小题分数362512522100分得分额定电压220V额定频率50Hz机身尺寸600 ×560×850洗涤功率330W
