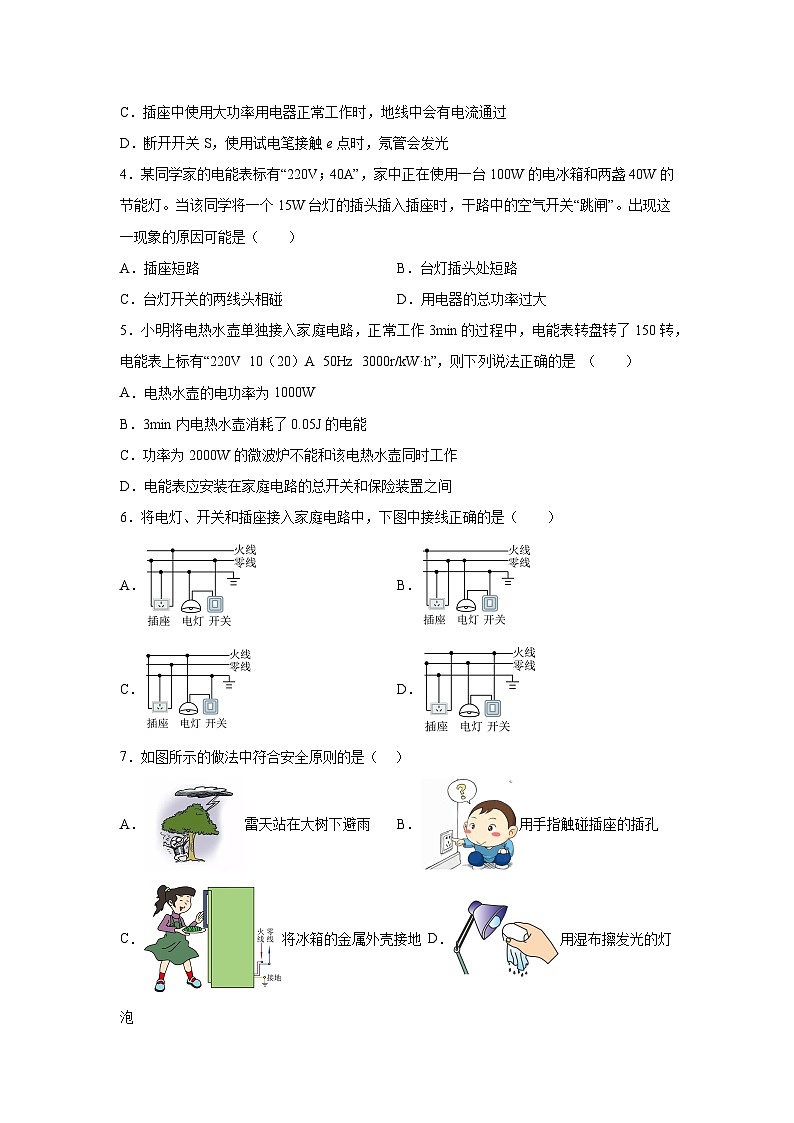

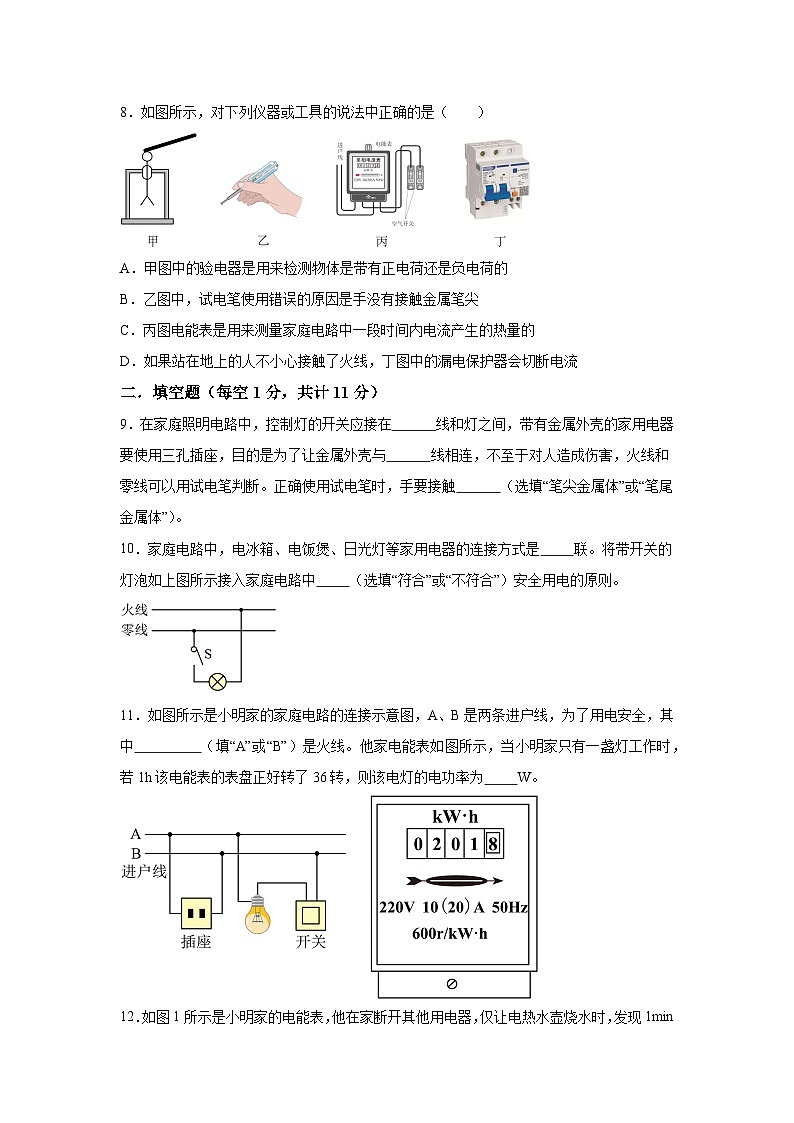

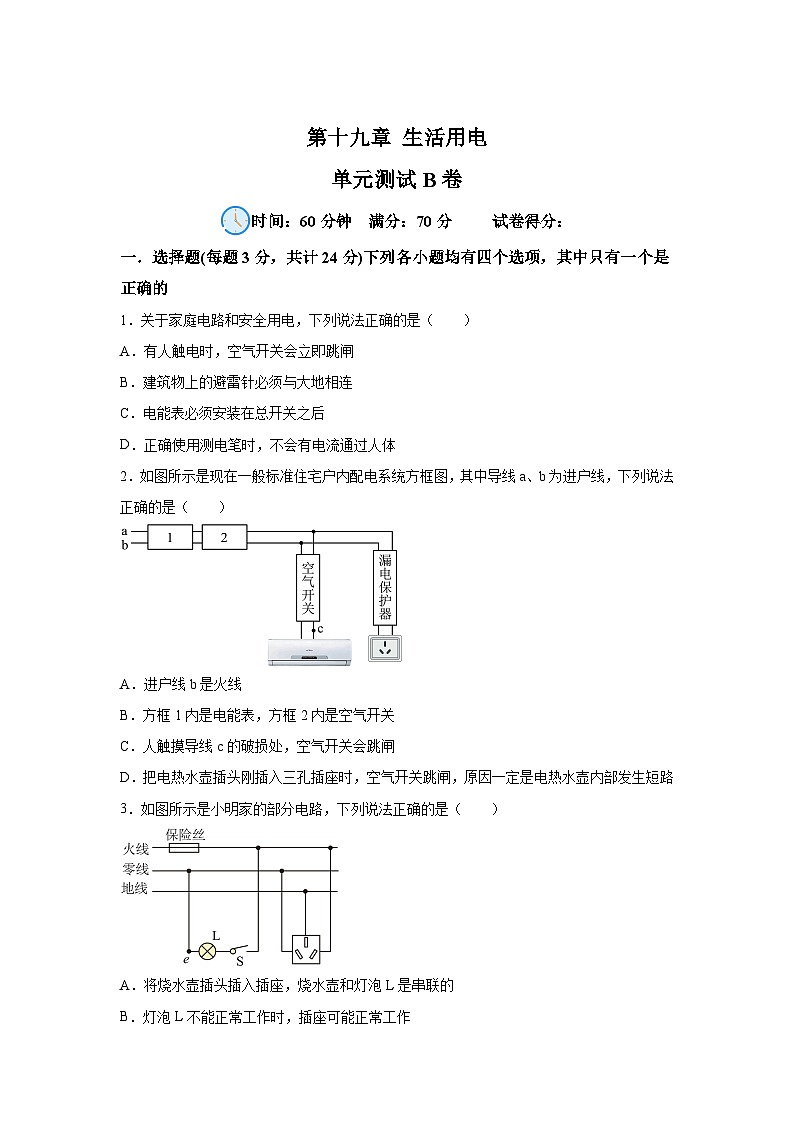

第十九章 生活用电单元测试B卷时间：60分钟 满分：70分 试卷得分：一．选择题(每题3分，共计24分)下列各小题均有四个选项，其中只有一个是正确的1．关于家庭电路和安全用电，下列说法正确的是（ ）A．有人触电时，空气开关会立即跳闸B．建筑物上的避雷针必须与大地相连C．电能表必须安装在总开关之后D．正确使用测电笔时，不会有电流通过人体2．如图所示是现在一般标准住宅户内配电系统方框图，其中导线a、b为进户线，下列说法正确的是（ ）A．进户线b是火线B．方框1内是电能表，方框2内是空气开关C．人触摸导线c的破损处，空气开关会跳闸D．把电热水壶插头刚插入三孔插座时，空气开关跳闸，原因一定是电热水壶内部发生短路3．如图所示是小明家的部分电路，下列说法正确的是（ ）A．将烧水壶插头插入插座，烧水壶和灯泡L是串联的B．灯泡L不能正常工作时，插座可能正常工作C．插座中使用大功率用电器正常工作时，地线中会有电流通过D．断开开关S，使用试电笔接触e点时，氖管会发光4．某同学家的电能表标有“220V；40A”，家中正在使用一台100W的电冰箱和两盏40W的节能灯。当该同学将一个15W台灯的插头插入插座时，干路中的空气开关“跳闸”。出现这一现象的原因可能是（ ）A．插座短路 B．台灯插头处短路C．台灯开关的两线头相碰 D．用电器的总功率过大5．小明将电热水壶单独接入家庭电路，正常工作3min的过程中，电能表转盘转了150转，电能表上标有“220V 10（20）A 50Hz 3000r/kW·h”，则下列说法正确的是 （ ）A．电热水壶的电功率为1000WB．3min内电热水壶消耗了0.05J的电能C．功率为2000W的微波炉不能和该电热水壶同时工作D．电能表应安装在家庭电路的总开关和保险装置之间6．将电灯、开关和插座接入家庭电路中，下图中接线正确的是（ ）A． B．C． D．7．如图所示的做法中符合安全原则的是（ ）A．雷天站在大树下避雨 B．用手指触碰插座的插孔C．将冰箱的金属外壳接地 D．用湿布擦发光的灯泡8．如图所示，对下列仪器或工具的说法中正确的是（ ）A．甲图中的验电器是用来检测物体是带有正电荷还是负电荷的B．乙图中，试电笔使用错误的原因是手没有接触金属笔尖C．丙图电能表是用来测量家庭电路中一段时间内电流产生的热量的D．如果站在地上的人不小心接触了火线，丁图中的漏电保护器会切断电流二．填空题（每空1分，共计11分）9．在家庭照明电路中，控制灯的开关应接在 线和灯之间，带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与 线相连，不至于对人造成伤害，火线和零线可以用试电笔判断。正确使用试电笔时，手要接触 （选填“笔尖金属体”或“笔尾金属体”）。10．家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是 联。将带开关的灯泡如上图所示接入家庭电路中 （选填“符合”或“不符合”）安全用电的原则。11．如图所示是小明家的家庭电路的连接示意图，A、B是两条进户线，为了用电安全，其中 （填“A”或“B”）是火线。他家电能表如图所示，当小明家只有一盏灯工作时，若1h该电能表的表盘正好转了36转，则该电灯的电功率为 W。12．如图1所示是小明家的电能表，他在家断开其他用电器，仅让电热水壶烧水时，发现1min时间内电能表闪烁48次，则电热水壶消耗的电能为 J，实际功率为 W。如图2甲所示是保险管，图2乙、丙分别是两个保险管的截面图。若两管内保险丝的材料相同，长度相同，粗细不同，当乙、丙两保险管通过相同的电流时， （选填“乙”或“丙”）保险丝更容易熔断。13．如图所示的家庭电路中，正常发光的灯L突然熄灭，电工用试电笔分别测a、b、c、d四点，发现a、b两点氖管都发光，c、d两点氖管都不发光，若电路只有一处故障，则可能是 。三．作图题（共2分）14．如图所示为家庭电路的电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。四．实验题（共20分，第15题-17题，第15题9分，第16题5分，第17题6分）15．探究“电流通过导体时产生的热量与哪些因素有关”实验装置如图，两个相同的透明容器中密封着等量空气。（1）实验中，通过观察 来反映电阻产生热量的多少，这种研究方法是 法；（2）探究电流产生的热量与电流的关系时，应选择 （填“甲”或“乙”）图装置进行实验。通电一段时间后， 填“左”或“右”）侧容器U形管液面高度差较大，这表明 ；（3）电炉子接入电路中工作时，为什么电炉丝很烫，而与其相连的导线却不怎么热?答：导线和电炉子串联在电路中，流过它们的 相同，而电炉子的电阻比导线的大，根据焦耳定律 可知，电流和通电时间定时，电流通过导体产生的热量与导体的 成正比。所以，电炉丝很烫，而与其相连的导线却不怎么热；（4）学习过家庭电路以后，小明了解了使用电炉子要用三孔插座，房间里还有由一个开关控制的两盏灯，请你将以下电路元件连接好 。16．同学们学习了安全用电的知识后，想通过实验来认识电路中的短路会造成怎样的危害。【设计实验】目的：认识短路的危害器材：低压电源（直流6伏）、开关、额定电流为1安的保险丝、额定电压为6伏的灯泡、导线、电流表（演示电流表，0~5安挡）（1）【进行实验】如图，C、D间接上一段保险丝，A、B间接入电流表，其他部分按图所示连接好电路。当开关闭合时，灯泡 （填“发光”或“不发光”），电流表 （填“有”或“无”）示数。断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到 。A.电流表读数稳定不变，灯泡不亮B.电流表的指针无示数，保险丝不会熔断C.电流表读数稳定不变，灯泡正常发光D.电流表的指针迅速摆动较大的幅度，保险丝也随即熔断（2）【分析论证】B、D间接入铜丝时，灯泡被短路。根据欧姆定律，闭合开关的瞬间，线路中的电流 ，通过保险丝和导线的电流 （填“超过”“等于”或“小于”）额定电流，保险丝因发热而熔断，而铜丝却不易熔断，从而使用电器损坏或烧毁导线，严重的会引起火灾。 17．学习完防止触电的相关知识后，老师对同学们说，除了单线触电和双线触电，还有一种是：如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，同样会发生触电事故，如图-1所示。（1）生活中从发电站到用电地区有一段相当长的距离，当发电站输出功率一定时，采用高压输电可以减小输送电线中的 ，从而减小远距离输电中的电能损失。（2）为了粗略地探究跨步电压的大小是如何变化的，小明设计了如图-2所示的模拟电路装置进行实验；连接好电路后，同学小刚对该装置提出了疑问：现实生活中的地面大部分情况下是干燥的，为什么这里要用潮湿细沙代替呢？请你帮忙解答小刚的疑问： 。（3）实验主要步骤：①闭合开关后，小明将连接电压表的两个导线竖直插入沙盘。②保持DE之间的距离不变，改变EF之间的距离，分别记录对应的电压表示数。③保持EF之间的距离不变，改变DE之间的距离，分别记录对应的电压表示数。（4）实验数据如下表所示：①图-2的实验中，EF模拟的是图-1中 （选“AB”或“BC”）之间的距离。②分析的实验数据，两脚间的距离一定时，人一只脚与高压线落地点的距离 ，跨步电压越大。（5）实验结束后，小明与同学进行了交流，如果某天发现周围有高压线掉落在了地面上，为了较安全撤离，小明认为应快速跑步远离掉落的高压线，小刚认为应该并拢双脚跳着远离掉落的高压线，结合上表中的实验数据，你认为 的说法正确，理由是 。五．计算题（共13分，第18题6分，第19题7分，解答应写成文字说明、演算步骤或证明过程）18．某同学家里有一款暖脚器，拆开发现里面内置一个热垫，热垫中有电热丝使热垫发热，其内部简化电路如图甲所示，其铭牌上的部分信息如乙表所示。[]求：（1）暖脚器在低温挡正常工作时，电路中的电流；（2）暖脚器在高温挡正常工作时的功率；（3）当关闭其他用电器，只让暖脚器单独工作，发现家里如图丙所示的电能表转了10转，则可将初温为15℃的热垫加热到多少摄氏度？（不计热量损失）19．图1是小明家的电饭煲，它有加热和保温两挡。电饭煲简化电路如图2所示，为总开关，为自动控制开关，和为阻值不变的发热电阻。电饭煲的铭牌如图3所示。（1）某次小明在家中用电饭煲煲汤时，不小心将水撒到插排上，此时家里所有家用电器都立刻停止工作。这是因为水是导体，引起电路发生_______________；（2）发热电阻的阻值是多大？（3）若该电饭煲以加热挡工作，实际消耗的电能为，则此时电路的实际电压是多大？ 实验序号DE之间的距离/cmEF之间的距离/cm电压表示数/V163.50.5264.50.73671.34771.25871.1额定电压220V电热丝电热丝热垫质量0.36kg参考答案：1．B【详解】A．空气开关是电路中电流过大时自动切断电路的一种装置，有人触电时，不会引起电路中的电流过大，空气开关不会立即跳闸，故A错误；B．高大建筑物顶端安装的避雷针用很粗的金属线跟大地相连，发生雷电时，可以把强大的电流导入大地中去，可以避免建筑物遭受雷击，故B正确；C．家庭电路中，输电线进户后首先接到电能表上，后面依次是总开关、保护设备、用电器和导线等，故C错误；D．在正确使用试电笔辨别火线时，试电笔的氛管发光，电流需要经过人体形成通路，由于试电笔中的电阻阻值很大，所以流过人体的电流很小，故D错误。故选B。2．B【详解】A．根据三孔插座“左零右火上接地”可知进户线b是零线，故A错误；B．家庭电路中，电能表要接在总开关前，所以方框1内是电能表，方框2内是空气开关，故B正确；C．人触摸导线c的破损处，人会触电，但不会造成电流过大，所以空气开关不会跳闸，故C错误；D．把电热水壶插头刚插入三孔插座时，空气开关跳闸，原因可能是电热水壶内部发生短路，也可能是因为用电器的总功率过大，故D错误。故选B。3．B【详解】A．因插座与灯泡是并联的，因此将烧水壶插头插入插座，烧水壶和灯泡可以独立工作，互不影响，烧水壶和灯泡L是并联的，故A错误；B．因插座与灯泡是并联的，二者互不影响，因此灯泡L不能正常工作时，插座可能正常工作，故B正确；C．插座的上方孔连接地线，其作用是当用电器外壳漏电时，电流会通过地线导入大地，插座中使用大功率用电器正常工作时，地线中不会有电流通过，故C错误；D．断开开关S，使用试电笔接触e点时，e点与火线断开，则氖管不会发光，故D错误。故选B。4．B【详解】A．若插座短路，则在将台灯的插头插入插座前，电路就已经发生短路，空气开关“跳闸”，故A不符合题意；B．若台灯插头处短路，则在将台灯的插头插入插座时，造成电路短路，空气开关“跳闸”，故B符合题意；C．若台灯开关的两线头相碰，则在将台灯的插头插入插座时，台灯立即发光，不会使空气开关“跳闸”，故C不符合题意；D．将台灯的插头插入插座时，家中正在工作的用电器的总功率为家庭电路允许的最大功率为家中正在工作的用电器的总功率远小于电路允许的最大电功率，不会引起空气开关“跳闸”，故D不符合题意。故选B。5．A【详解】AB．电热水壶消耗的电能为电热水壶的功率为故A正确，B错误；C．电能表所在电路的最大工作功率为故C错误；D．电能表应安在电话电路总开关之前。故D错误。故选A。6．D【详解】A．开关应接在火线与用电器之间，图中灯泡一端接地线，开关接在零线上，故A错误；B．三孔插座应左零右火，图中接反了，开关应接在火线上，图中开关接了地线，故B错误；C．三孔插座应左零右火，图中接反了，开关应接在火线上，图中开关接了地线，故C错误；D．三孔插座符合左零右火，中接地的原则，开关接在火线上，符合安全用电要求，故D正确。故选D。7．C【详解】A．雷雨天站在大树下避雨时，由于大树是导体，且较高，有可能将雷电传导下来，可能会发生触电，故A不符合题意；B．用手指触碰插座的插孔，一旦碰到火线，会造成触电事故，故B不符合题意；C．将冰箱的金属外壳接地，可防止因外壳漏电而使人触电，故C符合题意；D．用湿抹布擦发光的灯泡，湿布是导体，容易造成触电，故D不符合题意。故选C。8．D【详解】A．验电器是根据同种电荷相互排斥来工作的，只能检验物体是否带电，不能检测物体带何种电荷，故A错误；B．使用试电笔时，手要与试电笔尾的金属体接触，不能与金属笔尖接触，故B错误；C．图丙中的是电能表，电能表用来测量家庭电路中消耗电能的多少，故C错误；D．站在地上不小心接触火线，会出现触电事故，则漏电保护器会切断电源，对人身起到保护作用，故D正确。故选D。9． 火 地 笔尾金属体【详解】[1]在家庭照明电路中，为防止触电，必须把控制用电器的开关接在火线和用电器之间。[2]带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与地线相连，不至于对人造成伤害，火线和零线可以用试电笔判断。[3]正确使用试电笔时，手要接触笔尾金属体。10． 并 不符合【详解】[1]家庭电路中，各种用电器是并联关系，所以电冰箱、电饭煲、日光灯等家用电器的连接方式是并联。[2]家庭电路中，开关应接在火线与灯之间，这样可以避免开关断开时更换灯泡触电，故图中接入家庭电路中带开关的灯泡不符合安全用电的原则。11． B 60【详解】[1]为了用电安全，控制用电器的开关应该接在用电器与火线之间，由图可看出开关接在B线上，所以B线是火线。[2]电能表上标有“600 r/kW·h”表示消耗1kW·h的电能，表盘转600转，则当表盘转了36转，消耗的电能是电灯的功率是P==12． 1.08×105 1800 丙【详解】[1]电热水壶消耗的电能为[2]实际功率为[3]两管内保险丝的材料相同，长度相同。由图可知，乙保险丝较粗，电阻较小，丙保险丝较细，电阻较大，根据可知，当乙、丙两保险管通过相同的电流时，相同时间内丙保险丝产生的热量较多，丙保险丝更容易熔断。13．灯泡L断路【详解】用测电笔测试火线上的a、b点时氖管发光，说明火线正常，c、d点氖管不发光，说明cd段没有电流，可能是灯泡L发生断路。14．【详解】连接家庭电路时，开关接在火线和灯泡之间，且灯泡螺旋套接零线，顶部接开关；插座按照“左孔接零线，右孔接火线，上孔接地线”的方式连接，如图所示：15． U形管液面高度差 转换 乙 左 见解析 电流 Q=I2Rt 电阻 【详解】（1）[1][2]电流通过导体产生热量的多少不能直接观察，但空气盒内温度的变化可以通过U形管液面高度差的变化来反映，用到转换法。（2）[3][4][5]电流通过导体时产生的热量与电流的关系必须控制电阻相同、通电时间相同，改变电流大小，图乙中两个容器中两电阻阻值相同，通电时间相同，根据并联分流，容器内电阻通过的电流不同，可探究电流通过导体产生的热量与电流的关系；通电一段时间后，左侧U形管液面高度差较大，可以得到当电阻和通电时间相同时，电流越大，电流通过导体时产生的热量越多。（3）[6][7][8]导线和电炉子串联连接在电路里，电炉子工作时，流过它们的电流相同，而电炉子的电阻远大于导线的电阻，根据Q=I2Rt可知：电流和通电时间一定时，电流通过导体产生的热量与导体的电阻成正比，电流通过电炉丝产生的热量多，所以电炉丝已经烫得不能接触，而与其相连的导线却不怎么热。（4）[9]三孔插座的连接：上孔接地线，左孔接零线，右孔接火线。灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套；两盏灯连接方式为并联，而开关同时控制两盏灯，说明开关位于干路中，如图所示：16． 发光 有 A 很大 超过【详解】（1）b.[1][2]当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数。c.[3]断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光。故符合题意，BCD不符合题意。故选A。（2）[4][5]当B、D间接入铜丝时，灯泡被短路。根据欧姆定律可知，闭合开关的瞬间，线路中的电流很大，超过了保险丝的额定电流，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应。17． 电流 减小沙子的电阻，增大电流 BC 越近 小刚 跨步时步幅越大，人体两脚间的电压越大，越容易触电；双脚并拢时，两脚之间的距离为0，能避免高压跨步触电【详解】（1）[1]生活中从发电站到用电地区有一段相当长的距离，当发电站输出功率一定时，由可知，采用高压输电可以减小输送电线中的电流，由于电线的电阻一定，由可知，可以减小远距离输电中的电能损失。（2）[2]现实生活中的地面大部分情况下是干燥的，电阻较大，但高压线电压过大，也能使大地中的电流很大，从而形成跨步高压触电；小明设计的实验电压较小，为了是实验现象明显，用潮湿细沙代替干燥的沙子，可以减小沙子的电阻，增大电流，从而使电压表的示数更大。①[3]图-2的实验中，EF模拟的是图-1中两脚之间的距离，即BC之间的距离②[4]分析3、4、5组实验数可知，保持EF之间的距离不变，改变DE之间的距离，E点距离D点越近，EF间的电压越大；由此可知：两脚间的距离一定时，人一只脚与高压线落地点的距离越近，跨步电压越大。（5）[5][6]小刚的说法是正确的，由表中1、2、3组数据可知，跨步时步幅越大，人体两脚间的电压越大，越容易触电；双脚并拢时，两脚之间的距离为0，能避免高压跨步触电。18．（1）；（2）；（3）【详解】解：（1）由图可知，当只闭合开关S时，只有R1工作，电路的总电阻较大，暖脚器处于低温挡，暖脚器在低温挡正常工作时，电路中的电流为（2）当两开关都闭合时，两电阻并联，电路的总电阻较小，暖脚器处于高温挡，暖脚器在高温挡正常工作时的功率为（3）暖脚器消耗的电能为热垫的末温为答：（1）暖脚器在低温挡正常工作时，电路中的电流为；（2）暖脚器在高温挡正常工作时的功率为；（3）可将初温为15℃的热垫加热到。19．（1）短路；（2）；（3）200V【详解】解：（1）水是导体，不小心将水撒到插排上，使火线和零线没有经过用电器就直接连通，引起短路，电路中电流过大，断路器切断电路，所以家里其他用电器都立即停止工作。（2）当两个开关都闭合时，电路为并联电路，当断开时，电路为只有的简单电路。由可知，开关都闭合时电路为加热状态，当断开时，电路为保温状态。并联电路各支路互不影响，所以两种情况下，的功率不变，所以的电功率为发热电阻的阻值（3）的电阻该电饭煲以加热挡工作，实际消耗的电能为，实际功率为电路的总电阻解得实际电压答：（1）水是导体，引起电路发生短路；（2）发热电阻的阻值是；（3）实际电压为200V。
