人教版物理九年级 第十六章　学情评估卷

这是一份人教版物理九年级 第十六章　学情评估卷，共9页。

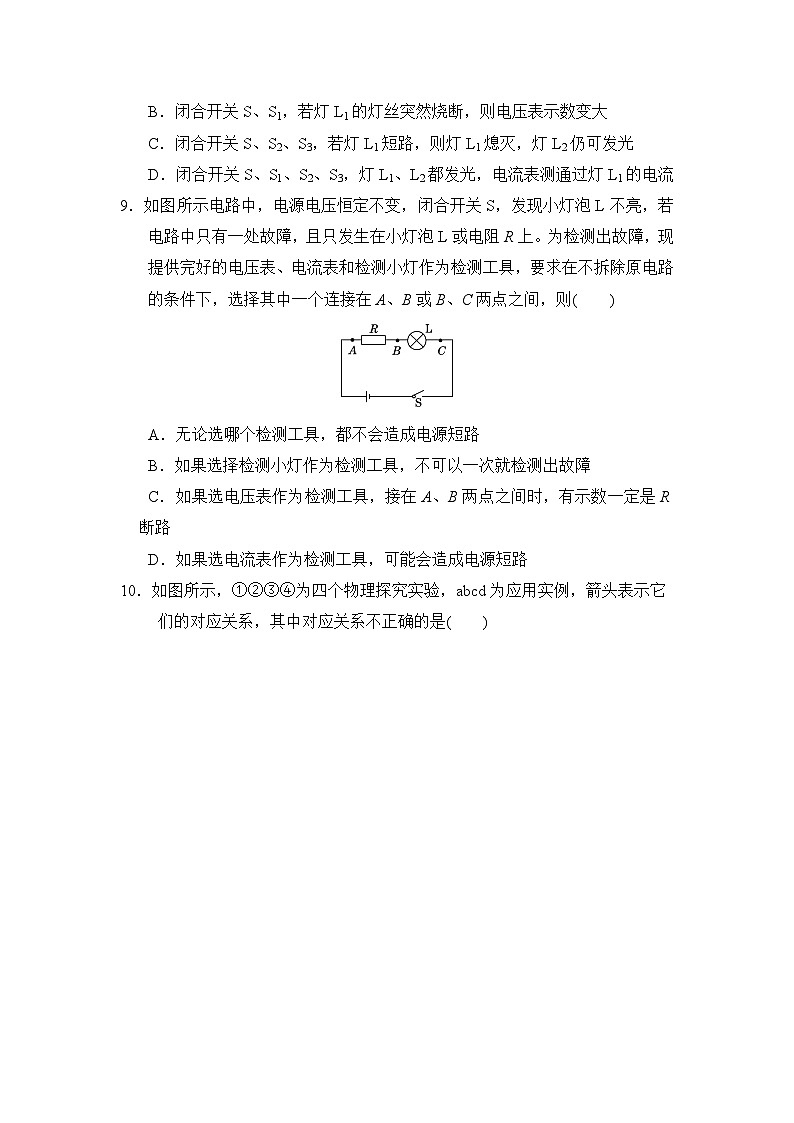

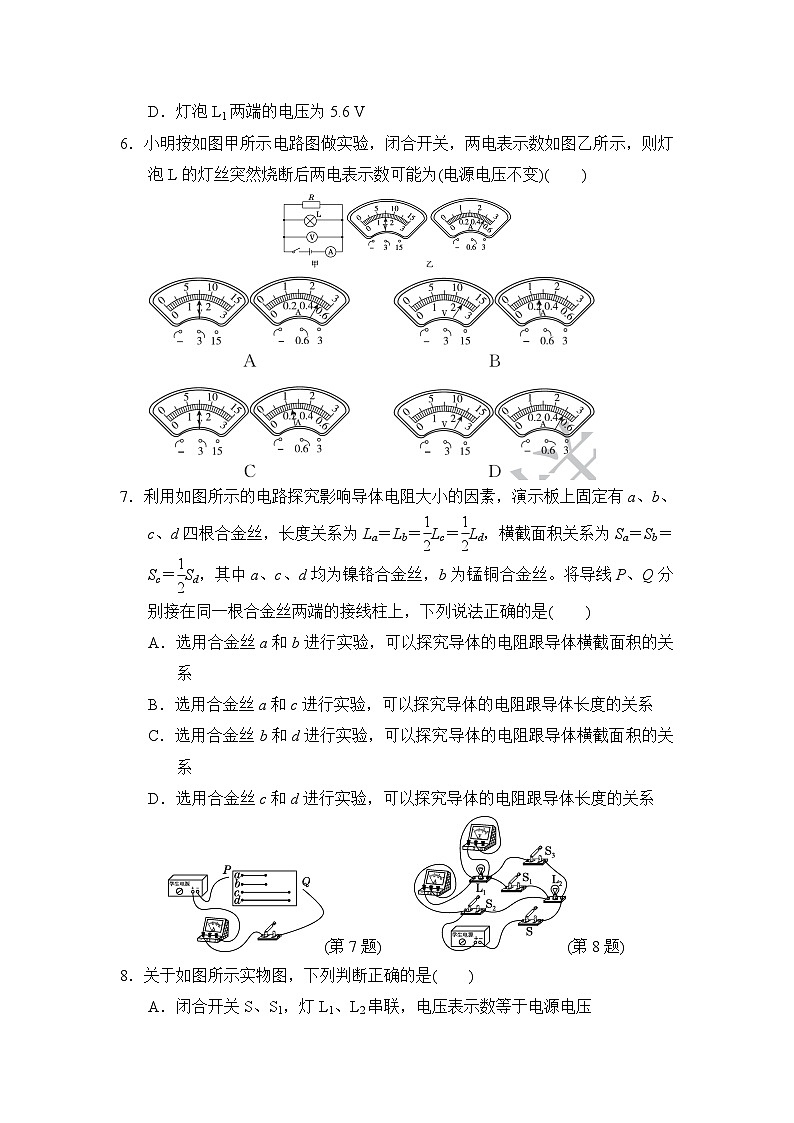

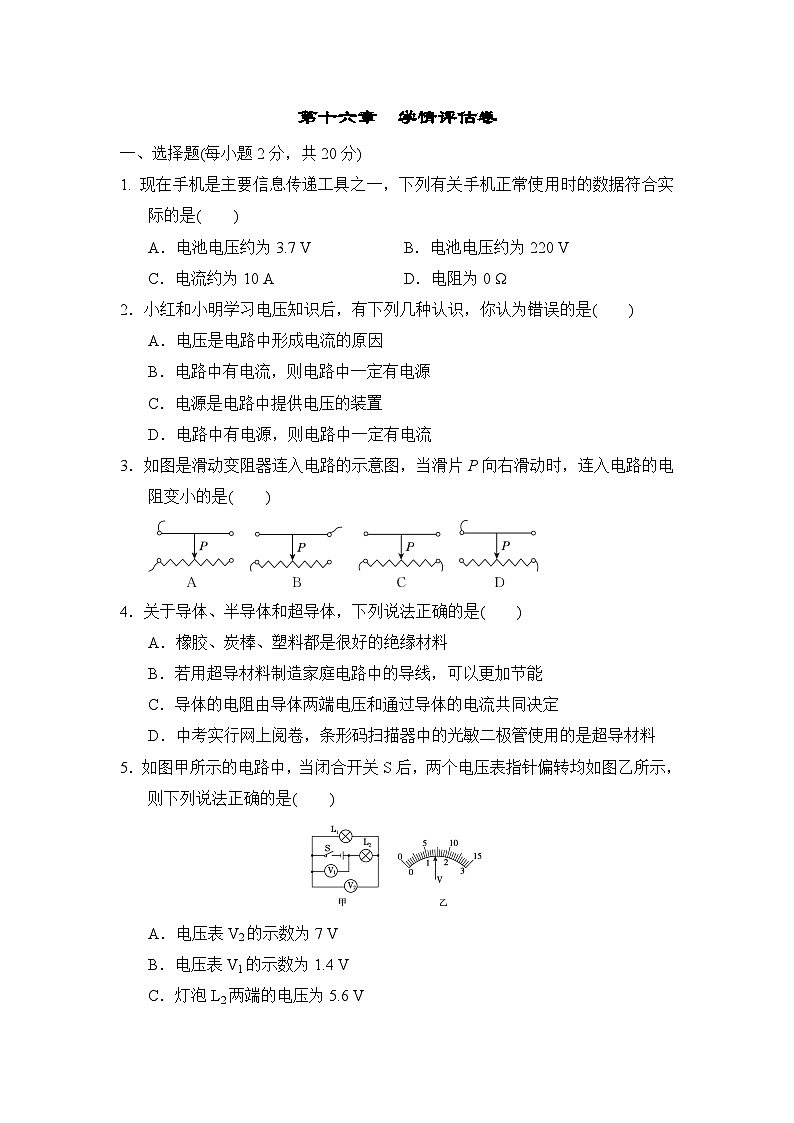

第十六章　学情评估卷一、选择题(每小题2分，共20分)1. 现在手机是主要信息传递工具之一，下列有关手机正常使用时的数据符合实际的是(　　)A．电池电压约为3.7 V B．电池电压约为220 VC．电流约为10 A D．电阻为0 Ω2．小红和小明学习电压知识后，有下列几种认识，你认为错误的是(　　)A．电压是电路中形成电流的原因B．电路中有电流，则电路中一定有电源C．电源是电路中提供电压的装置D．电路中有电源，则电路中一定有电流3．如图是滑动变阻器连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是(　　)4．关于导体、半导体和超导体，下列说法正确的是(　　)A．橡胶、炭棒、塑料都是很好的绝缘材料B．若用超导材料制造家庭电路中的导线，可以更加节能C．导体的电阻由导体两端电压和通过导体的电流共同决定D．中考实行网上阅卷，条形码扫描器中的光敏二极管使用的是超导材料5．如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则下列说法正确的是(　　)A．电压表V2的示数为7 VB．电压表V1的示数为1.4 VC．灯泡L2两端的电压为5.6 VD．灯泡L1两端的电压为5.6 V6．小明按如图甲所示电路图做实验，闭合开关，两电表示数如图乙所示，则灯泡L的灯丝突然烧断后两电表示数可能为(电源电压不变)(　　)7．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La＝Lb＝eq \f(1,2)Lc＝eq \f(1,2)Ld，横截面积关系为Sa＝Sb＝Sc＝eq \f(1,2)Sd，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是(　　)A．选用合金丝a和b进行实验，可以探究导体的电阻跟导体横截面积的关系B．选用合金丝a和c进行实验，可以探究导体的电阻跟导体长度的关系C．选用合金丝b和d进行实验，可以探究导体的电阻跟导体横截面积的关系D．选用合金丝c和d进行实验，可以探究导体的电阻跟导体长度的关系(第7题)　　(第8题)8．关于如图所示实物图，下列判断正确的是(　　)A．闭合开关S、S1，灯L1、L2串联，电压表示数等于电源电压B．闭合开关S、S1，若灯L1的灯丝突然烧断，则电压表示数变大C．闭合开关S、S2、S3，若灯L1短路，则灯L1熄灭，灯L2仍可发光D．闭合开关S、S1、S2、S3，灯L1、L2都发光，电流表测通过灯L1的电流9．如图所示电路中，电源电压恒定不变，闭合开关S，发现小灯泡L不亮，若电路中只有一处故障，且只发生在小灯泡L或电阻R上。为检测出故障，现提供完好的电压表、电流表和检测小灯作为检测工具，要求在不拆除原电路的条件下，选择其中一个连接在A、B或B、C两点之间，则(　　)A．无论选哪个检测工具，都不会造成电源短路B．如果选择检测小灯作为检测工具，不可以一次就检测出故障C．如果选电压表作为检测工具，接在A、B两点之间时，有示数一定是R断路D．如果选电流表作为检测工具，可能会造成电源短路10．如图所示，①②③④为四个物理探究实验，abcd为应用实例，箭头表示它们的对应关系，其中对应关系不正确的是(　　)二、填空及简答题(每空1分，共13分)11.滑动变阻器是靠改变__________________________来改变接入电路中的电阻，从而改变电路中的电流。如图所示电阻箱连入电路的电阻为________Ω。(第11题)　　(第12题)12．在某节目中，主持人做了“电池＋口香糖锡纸＝取火工具”的实验：取口香糖锡纸，中间剪掉一些，将锡纸条一端接在电池的正极，另一端接在电池的负极，很快锡纸条开始冒烟、着火，如图所示。锡纸条上电阻最大的是________段，此时通过ab段和cd段的电流大小关系为Iab________(填“＝”“＞”或“＜”)Icd。(已知ab、bc、cd段长度相等)13．某些材料在特定温度下，电阻变成零，这种材料在物理学上称为________(填“导体”“绝缘体”“半导体”或“超导体”)；如图所示，在研究“同一种物质的导电性能是否一成不变”的实验中，用酒精灯给废旧白炽灯的玻璃芯柱加热。在玻璃芯柱温度不断升高而发红的过程中，电路中的发光二极管由不发光到发光，这个实验现象说明_____________________________________________________________________________________________________________________________。(第13题) (第14题)14．如图所示电路中，当只闭合开关S2时，电压表________(填“有”或“没有”)示数，再闭合开关S1时，电流表的示数________(填“变大”“变小”或“不变”)。15．如图甲，若只闭合开关S，电压表示数如图乙①位置所示；若同时闭合开关S和S1，电压表示数如图乙②位置所示，则电源电压是______V，同时闭合开关S和S1时灯泡L2两端的电压是______V。(第15题) 　(第16题)16．如图所示，电源电压不变，灯L1、L2完全相同，电压表所用量程的分度值是________(填“0.1”或“0.5”)V。闭合开关S1，断开开关S2、S3，灯L1、L2是________联的；闭合开关S1、S3，断开开关S2，电压表示数为U1，闭合开关S1、S2，断开开关S3，电压表示数为U2，则U1∶U2＝________。三、实验探究题(17题6分，18题5分，共11分)17.在“探究串联电路电压的规律”实验中，小致和小知同学设计了如图甲所示的电路。(1)连接电路前，小致发现电压表指针的位置如图乙所示，接下来他要对电压表进行的操作是________。(2)小致根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有灯L1或L2中的一处发生故障，则故障可能是______________(写出一种即可)。(3)排除故障后，小致完成了实验，并把数据记录在下表中。分析实验数据得出两个实验结论：①串联电路中，总电压等于各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等。实验结束后小致和小知交流讨论，小知指出结论②是错误的，造成结论错误的原因是________________，另外，小致的实验在设计方案上还存在另一个不足之处是________________。(4)小致和小知还进行了深入交流，为了节省时间，利用原来的电路图，在测灯L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法________(填“能”或“不能”)测出灯L2两端的电压，理由：________________________。18．在探究影响导体电阻大小的因素时，实验室提供了4根电阻丝，规格、材料如下表所示，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关。为了验证上述猜想，他们设计了如图所示的实验电路。(1)在该实验中，在M、N之间分别接上不同的电阻丝，则通过观察______________来比较电阻丝电阻的大小会更准确。(2)为了验证猜想③，应该选用编号为______和______的两根电阻丝进行实验。(3)如果选用编号为A、C的两根电阻丝进行实验，是为了验证猜想________(填序号)。(4)分别将编号为A和B的两根电阻丝接入M、N之间，电阻丝A接入时电流表示数较大，由此，可得到的结论是：材料与横截面积相同的电阻，长度越________(填“长”或“短”)，阻值越大。四、计算应用题(16分)19. 如图所示的电路图中，当开关S1、S2断开，S、S3闭合时，电流表示数为0.3 A，已知电源电压为6 V且不变。(1)当开关S1、S2断开，S、S3闭合时，通过电阻R1的电流为多少？(2)当开关S2、S3断开，S、S1闭合时，电阻R1两端的电压为2.5 V，则电阻R2两端的电压是多少？(3)当开关S1断开，S、S2、S3闭合时，电流表的示数为0.75 A，则通过电阻R2的电流及电阻R2两端的电压分别是多少？答案一、选择题8. B 　解析： 由图可知，闭合开关S、S1时，灯L1、L2串联，电压表测灯L1两端的电压，由串联电路的电压特点可知，此时电压表示数小于电源电压，故A错误；闭合开关S、S1时，灯L1、L2串联，若灯L1的灯丝突然烧断，则电压表串联接入电路中，此时电压表测电源电压，而原来电压表测L1两端的电压，所以，灯L1的灯丝突然烧断后，电压表示数会变大，故B正确；闭合开关S、S2、S3时，灯L1和灯L2并联，若灯L1短路，则会造成灯L2被短接，所以两灯均不发光，故C错误；闭合开关S、S1、S2、S3时，灯L1、L2和电流表都被短接了，所以灯L1、L2都不发光，电流表无示数，故D错误。9．D 　解析： 若选择电流表作为检测工具，当电流表连接在A、B两点之间时，如果小灯泡L短路，会造成电源短路，故A错误，D正确；如果选择检测小灯作为检测工具，将小灯接在A、B两点之间，小灯与R并联，若两灯都亮，则是电阻R断路；若只是检测小灯亮，则小灯泡L短路；若两灯都不亮，则是小灯泡L断路，因此，可以一次性检测出故障，故B错误；如果选电压表作为检测工具接在A、B两点之间，若有示数，则可能是电阻R断路，也可能是小灯泡L短路，故C错误。二、填空及简答题11．接入电路中电阻丝的长度；2 03512．ab；＝13．超导体；同一种物质的导电性能不是一成不变的，导体和绝缘体没有绝对的界限14．没有；变大　15．6；4　16．0.5；串；1∶2三、实验探究题17．(1)调零(2)灯L1短路(或灯L2断路)(3)用了相同规格的灯泡做实验；实验次数太少(4)不能；电压表的正、负接线柱接反了18．(1)电流表示数(2)A；D(3)②(4)长 四、计算应用题19．解：(1)当开关S1、S2断开，S、S3闭合时，电路为电阻R1的简单电路，电流表测电路中的电流，已知电流表示数为0.3 A，则通过电阻R1的电流为I1＝0.3 A。(2)当开关S2、S3断开，S、S1闭合时，两电阻串联，所以，电阻R2两端的电压为U2＝U－U1＝6 V－2.5 V＝3.5 V。(3)当开关S1断开，S、S2、S3闭合时，两电阻并联，电流表测干路电流，电流表的示数为0.75 A，即I＝0.75 A，根据并联电路中各支路独立工作、互不影响可知，通过电阻R1的电流I1＝0.3 A，则通过电阻R2的电流为I2＝I－I1＝0.75 A－0.3 A＝0.45 A，电阻R2两端的电压为U2′＝U＝6 V。UAB/VUBC/VUAC/V1.41.42.8编号材料长度/m横截面积/mm2A镍铬合金0.50.5B镍铬合金1.00.5C镍铬合金0.51.0D锰铜合金0.50.5答案速查12345678910ADDBCCBBDC
