人教版物理九年级 第十九章综合素质评价试卷

这是一份人教版物理九年级 第十九章综合素质评价试卷，共10页。

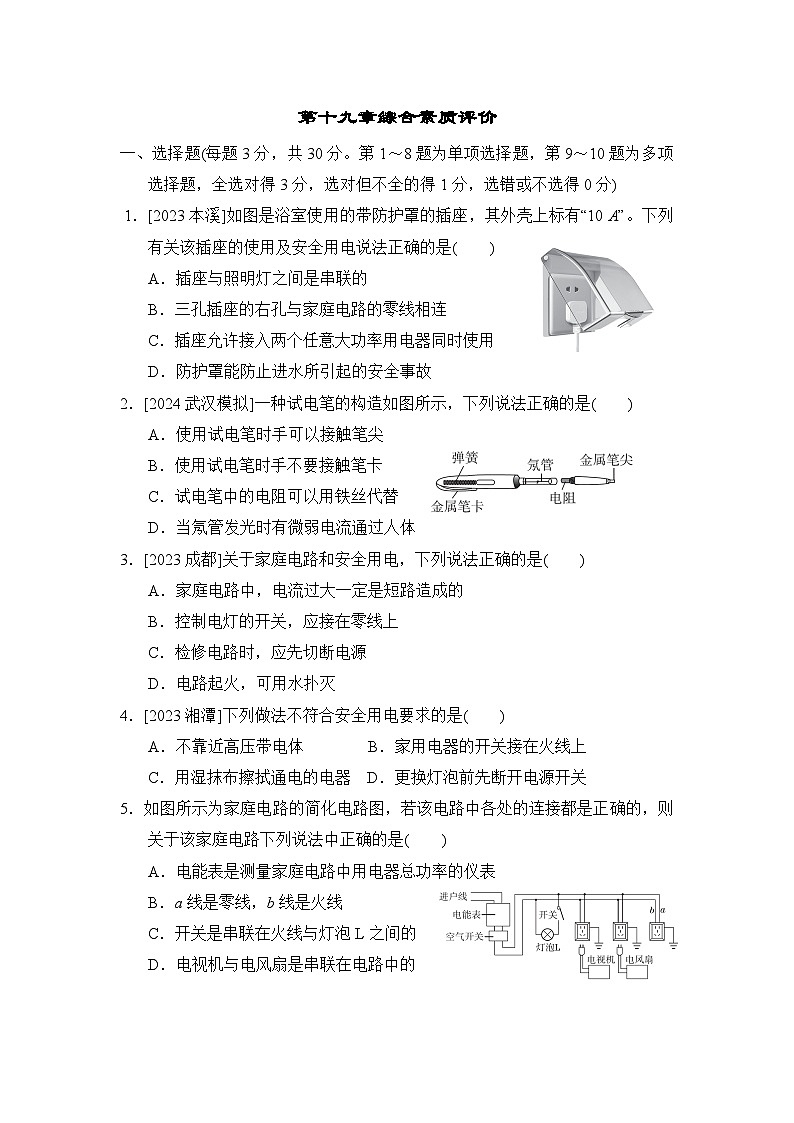

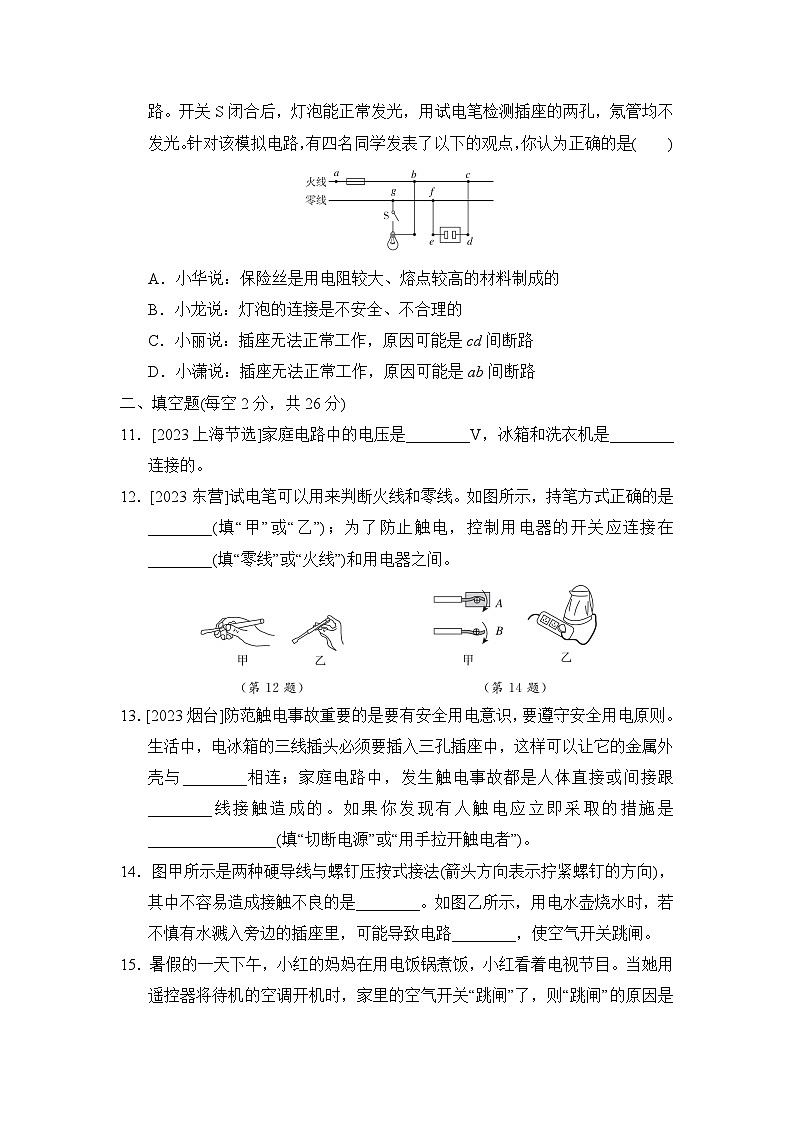

第十九章综合素质评价一、选择题(每题3分，共30分。第1～8题为单项选择题，第9～10题为多项选择题，全选对得3分，选对但不全的得1分，选错或不选得0分)1．[2023本溪]如图是浴室使用的带防护罩的插座，其外壳上标有“10 A”。下列有关该插座的使用及安全用电说法正确的是(　　)A．插座与照明灯之间是串联的B．三孔插座的右孔与家庭电路的零线相连C．插座允许接入两个任意大功率用电器同时使用D．防护罩能防止进水所引起的安全事故2．[2024武汉模拟]一种试电笔的构造如图所示，下列说法正确的是(　　)A．使用试电笔时手可以接触笔尖B．使用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体3．[2023成都]关于家庭电路和安全用电，下列说法正确的是(　　)A．家庭电路中，电流过大一定是短路造成的 B．控制电灯的开关，应接在零线上C．检修电路时，应先切断电源 D．电路起火，可用水扑灭4．[2023湘潭]下列做法不符合安全用电要求的是(　　)A．不靠近高压带电体 B．家用电器的开关接在火线上C．用湿抹布擦拭通电的电器 D．更换灯泡前先断开电源开关5．如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是(　　)A．电能表是测量家庭电路中用电器总功率的仪表 B．a线是零线，b线是火线C．开关是串联在火线与灯泡L之间的 D．电视机与电风扇是串联在电路中的6. 小明设计了一种照明电路图，用两个开关控制一盏灯，闭合任意一个开关，灯都能发光。下列电路图中，既符合上述设计，又符合安全用电要求的是(　　)7．某家庭电路中安装有“220 V　10 A”的空气开关(未画出)，下图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是(　　)8．在220 V的电路上装有额定电流为5 A的保险丝，在这个电路中最多能接“220 V　40 W”的电灯(　　)A．27盏 B．28盏 C．44盏 D．8盏9．[2023盘锦，多选]下列与电有关的说法，符合安全用电要求的是(　　)A．使用绝缘皮破损的电源线B．洗衣机在工作时金属外壳与地线相连C．多个大功率用电器在一个插座上同时使用D．为防止静电引起火灾，加油站禁止穿脱、拍打化纤服装10．[2023郴州改编，多选]小敏同学按如图所示的电路图连接了一个模拟家庭电路。开关S闭合后，灯泡能正常发光，用试电笔检测插座的两孔，氖管均不发光。针对该模拟电路，有四名同学发表了以下的观点，你认为正确的是(　　)A．小华说：保险丝是用电阻较大、熔点较高的材料制成的B．小龙说：灯泡的连接是不安全、不合理的C．小丽说：插座无法正常工作，原因可能是cd间断路D．小潇说：插座无法正常工作，原因可能是ab间断路二、填空题(每空2分，共26分)11．[2023上海节选]家庭电路中的电压是________V，冰箱和洗衣机是________连接的。12．[2023东营]试电笔可以用来判断火线和零线。如图所示，持笔方式正确的是________(填“甲”或“乙”)；为了防止触电，控制用电器的开关应连接在________(填“零线”或“火线”)和用电器之间。13．[2023烟台]防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与________相连；家庭电路中，发生触电事故都是人体直接或间接跟________线接触造成的。如果你发现有人触电应立即采取的措施是________________(填“切断电源”或“用手拉开触电者”)。14．图甲所示是两种硬导线与螺钉压按式接法(箭头方向表示拧紧螺钉的方向)，其中不容易造成接触不良的是________。如图乙所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸。15．暑假的一天下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当她用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，则“跳闸”的原因是同时工作的用电器________过大。根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换____________大一些的空气开关。16．安全用电与每个人息息相关，如图所示情景中，若人赤脚站立，会发生触电事故的是图________，发生触电事故时电路中的空气开关________(填“会”或“不会”)跳闸。三、作图题(17题3分，18题4分，共7分)17. 教材P108习题T1 [2023宿迁]请用笔画线表示导线，将图中的螺丝口电灯、开关和插座接入家庭电路中。18．[2023通辽]如图所示，只闭合开关S1，风扇M和灯泡都不工作；只闭合开关S2，灯泡工作；同时闭合开关S1、S2，灯泡和风扇M都工作，请按要求把电路连接完整。四、实验题(16分)19．小明同学为了探究家庭电路中保险丝熔断的原因，做了如下实验。他用若干“12 V　0.5 A”的灯泡作为用电器，12 V的铅蓄电池代替家庭照明电路的电源，电源的正极代替火线。在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一块电流表(如图所示)。(1)由于人体的安全电压大小是不高于________，小明实验时用的电源只有12 V，所以可确保实验的安全性。(2)小明依次在电路中接入几个小灯泡，当接入两个小灯泡时，灯泡可以正常地工作，此时电流表的示数为________A。当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成0，该实验可以验证保险丝熔断原因是______________。(3)小明只让一个小灯泡工作，在C、D两点间接入一段导线，他发现保险丝会马上熔断，此时保险丝熔断的原因是________________。五、计算题(20题10分，21题11分，共21分)20. (教材P116习题T3)在相距40 km的甲、乙两地之间，沿直线架设了两条相同的输电线，这种输电线每千米的电阻为0.2 Ω。现由于特殊原因造成输电线上某处发生了短路，为了确定短路位置，检修员在甲地利用电压表、电流表和电源接成了如图所示的电路进行检测。当电压表示数为3.0 V时，电流表示数为0.5 A。(1)若检修员在检测中用时1 min，则检测中输电线消耗的电能是多少焦？(2)短路位置离甲地的距离是多少千米？21．[2024福建模拟]雷电是大气中一种剧烈的放电现象，放电时释放出巨大的能量。(1)如果发明一种能够收集雷电电能的装置，且该装置一次能够收集的电能是4.4×108 J，这些电能可以供20台“220 V　1 100 W”的空调同时正常工作多长时间？(2)如果只有这20台空调同时正常工作，那么干路导线中的电流是多少？假如干路导线的电阻是0.05 Ω，10 min内干路导线上产生的热量是多少？(3)雷电也可能给人类造成巨大的伤害，日常生活中注意防雷非常重要，请你说出一种防雷的方法。答案一、1.D　2.D　3.C　4.C5．C　【解析】电能表是测量家庭电路中用电器消耗电能多少的仪表，故A错误；家庭电路中控制灯泡的开关应接在火线和灯泡之间，这样，断开开关时，灯泡处才不会带电，即a线为火线，b线为零线，故B错误，C正确；电视机与电风扇接入电路时，互不影响，是并联的，故D错误。6．A7．D　【解析】A图中开关全部闭合容易造成总功率过大，会引起空气开关跳闸，不符合题意；B、C图中闭合开关后，电路发生电源短路，会引起空气开关跳闸，不符合题意；D图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”，符合题意。8．A　【解析】通过保险丝的最大功率P＝UI＝220 V×5 A＝1 100 W，每盏灯的功率为40 W，则理论上所接的灯的盏数为eq \f(1 100 W,40 W)＝27.5，故最多能接27盏。9．BD10．BC　【解析】保险丝是用电阻大、熔点低的材料制成的，这样才能保证在电流过大时及时熔断，对电路起保护作用，故A错误；开关接在了灯泡与零线之间，当灯泡开关断开时，灯泡与火线接触，这种接法是不安全的，故B正确；用试电笔检测插座的两孔，氖管均不发光，这说明插座的右孔与火线之间是断开的，灯泡正常发光，说明ab间正常连接，所以故障可能是cd间断路，故C正确，D错误。二、11.220；并联　12.乙；火线　13.地线；火；切断电源14．A；短路　【解析】图甲A中导线绕半圈，其环绕方向和接线柱拧紧方向相同，导线和接线柱接触良好；图甲B中导线绕半圈，其环绕方向和接线柱拧紧方向相反，接线柱拧紧时，导线容易脱落，容易造成接触不良。若不慎有水溅入旁边的插座里，可能会造成电路短路，电路中电流过大，使空气开关跳闸。15．总功率；最大工作电流　16.①③④；不会三、17.【解】如图所示。18．【解】如图所示。四、19.(1)36 V　(2)1；用电器总功率过大　(3)电路发生短路现象【解析】(2)当接入两个小灯泡时，小灯泡都正常发光，干路中的电流，即此时电流表的示数I＝0.5 A＋0.5 A＝1 A；当再接入一个小灯泡时，电路中的电流变为I′＝1 A＋0.5 A＝1.5 A，此时保险丝熔断，说明总电流过大，原因是用电器总功率过大。(3)小明只让一个小灯泡工作，在C、D两点间接入一段导线，电路发生短路，他发现保险丝会马上熔断，该实验电路中电流过大的原因是发生短路。五、20.【解】(1)检测中输电线消耗的电能W＝UIt＝3.0 V×0.5 A×60 s＝90 J。(2)由欧姆定律可知，导线的电阻R＝eq \f(U,I)＝eq \f(3.0 V,0.5 A)＝6 Ω，因输电线每千米的电阻为0.2 Ω，所以导线长度L＝eq \f(6 Ω,0.2 Ω/km)＝30 km，短路位置离甲地的距离s＝eq \f(1,2)L＝eq \f(1,2)×30 km＝15 km。21．【解】(1)电路中总功率P＝1 100 W×20＝2.2×104 W，根据P＝eq \f(W,t)可知，工作时间t＝eq \f(W,P)＝eq \f(4.4×108 J,2.2×104 W)＝2×104 s。(2)由P＝UI得干路电流I＝eq \f(P,U)＝eq \f(2.2×104 W,220 V)＝100 A，干路导线上产生的热量Q＝I2Rt′＝(100 A)2×0.05 Ω×10×60 s＝3×105 J。(3)发生雷雨天气时，为了预防雷电引起的灾害，从避开雷电为入手点，预防措施有：①高大建筑物要安装避雷针；②雷雨天不能接打手机；③雷雨天不能在空旷的地上行走；④雷雨天不能在树下避雨。
