人教版物理九年级 期末综合素质评价试卷

这是一份人教版物理九年级 期末综合素质评价试卷，共12页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

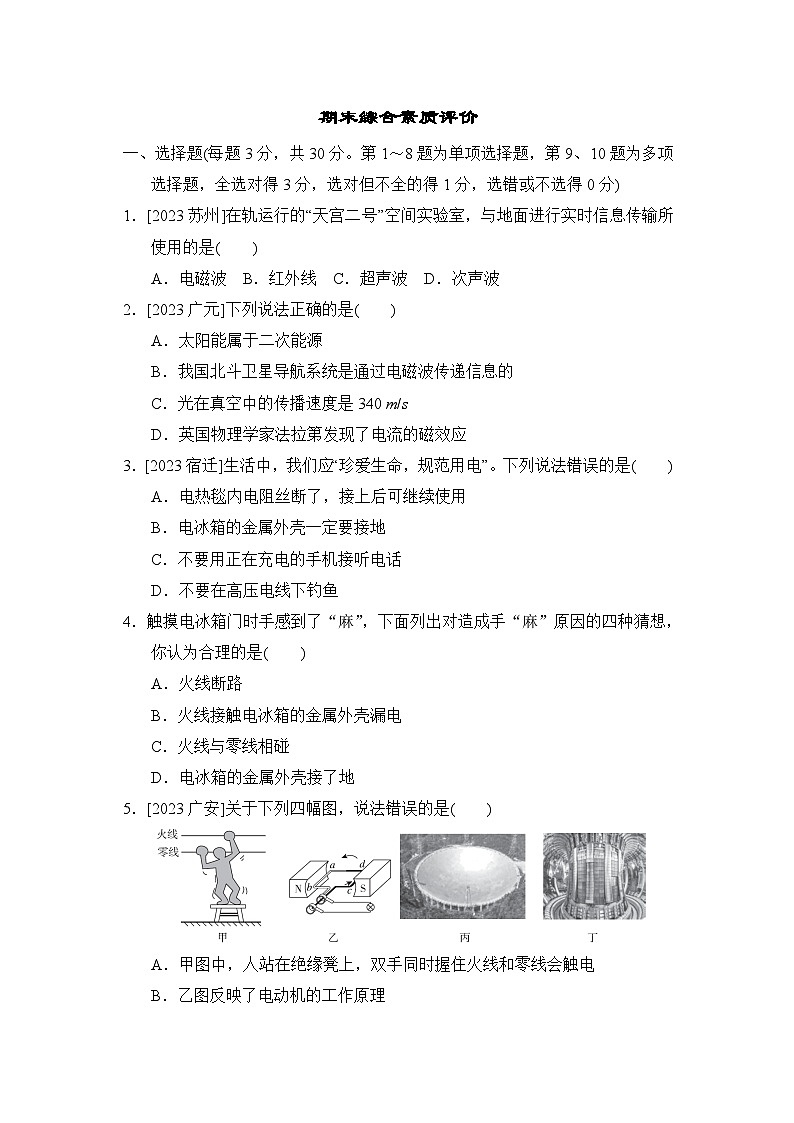

1．[2023苏州]在轨运行的“天宫二号”空间实验室，与地面进行实时信息传输所使用的是( )
A．电磁波 B．红外线 C．超声波 D．次声波
2．[2023广元]下列说法正确的是( )
A．太阳能属于二次能源
B．我国北斗卫星导航系统是通过电磁波传递信息的
C．光在真空中的传播速度是340 m/s
D．英国物理学家法拉第发现了电流的磁效应
3．[2023宿迁]生活中，我们应“珍爱生命，规范用电”。下列说法错误的是( )
A．电热毯内电阻丝断了，接上后可继续使用
B．电冰箱的金属外壳一定要接地
C．不要用正在充电的手机接听电话
D．不要在高压电线下钓鱼
4．触摸电冰箱门时手感到了“麻”，下面列出对造成手“麻”原因的四种猜想，你认为合理的是( )
A．火线断路
B．火线接触电冰箱的金属外壳漏电
C．火线与零线相碰
D．电冰箱的金属外壳接了地
5．[2023广安]关于下列四幅图，说法错误的是( )
A．甲图中，人站在绝缘凳上，双手同时握住火线和零线会触电
B．乙图反映了电动机的工作原理
C．丙图中，“中国天眼”可接收来自太空的电磁波，帮助人类探索宇宙起源和演化
D．丁图中，核电站是利用核裂变释放的能量来发电的

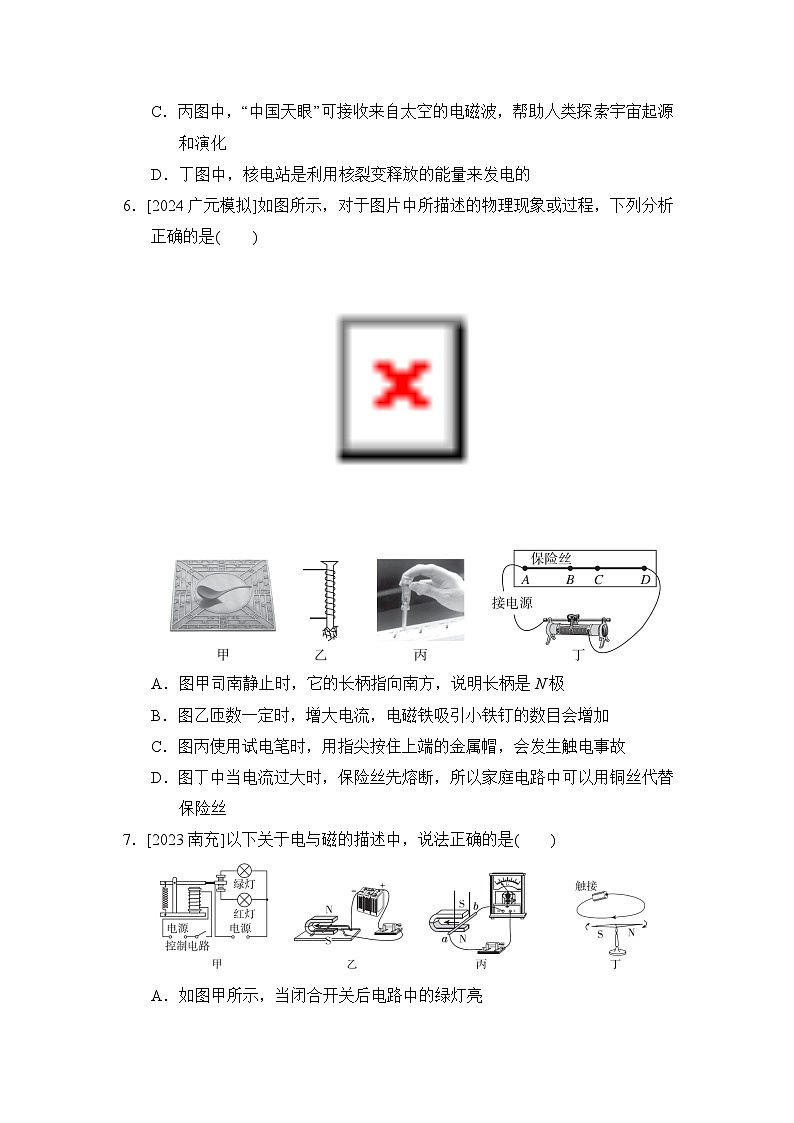

6．[2024广元模拟]如图所示，对于图片中所描述的物理现象或过程，下列分析正确的是( )

A．图甲司南静止时，它的长柄指向南方，说明长柄是N极
B．图乙匝数一定时，增大电流，电磁铁吸引小铁钉的数目会增加
C．图丙使用试电笔时，用指尖按住上端的金属帽，会发生触电事故
D．图丁中当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝
7．[2023南充]以下关于电与磁的描述中，说法正确的是( )
A．如图甲所示，当闭合开关后电路中的绿灯亮
B．如图乙所示，与发电机工作原理相同
C．如图丙所示，与手机无线充电原理相同
D．如图丁所示，小磁针偏转是电磁感应现象

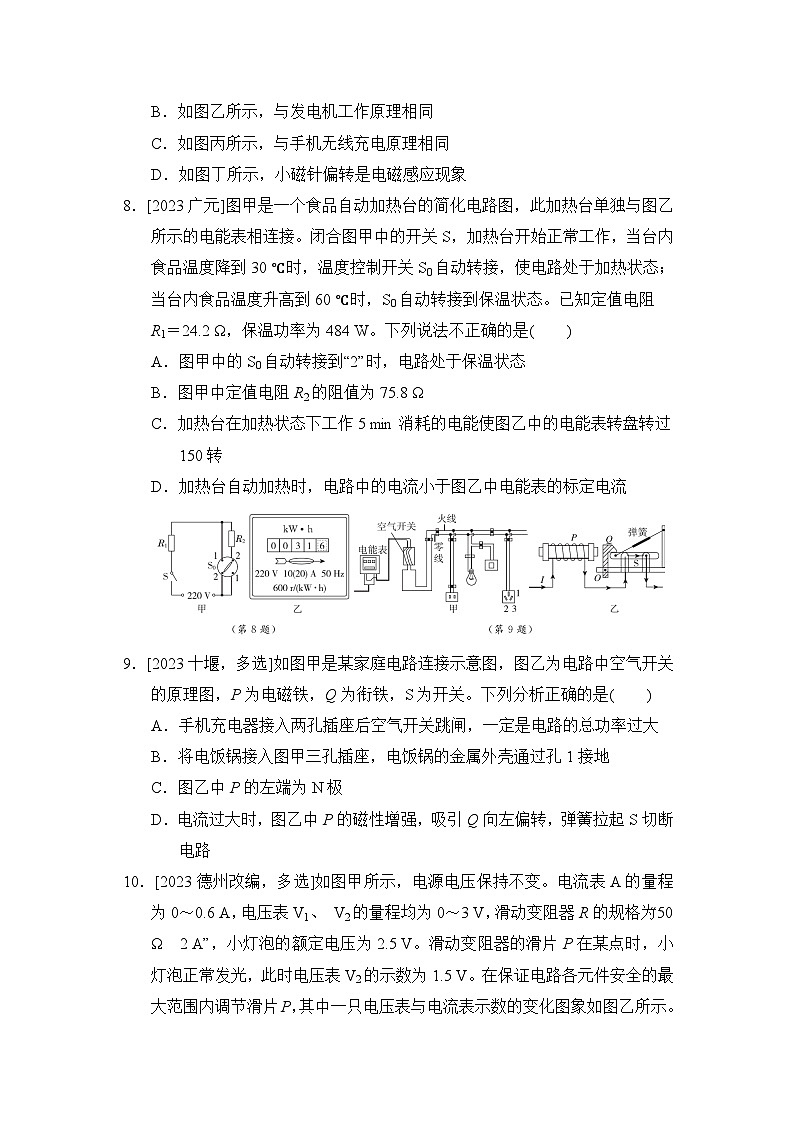

8．[2023广元]图甲是一个食品自动加热台的简化电路图，此加热台单独与图乙所示的电能表相连接。闭合图甲中的开关S，加热台开始正常工作，当台内食品温度降到30 ℃时，温度控制开关S0自动转接，使电路处于加热状态；当台内食品温度升高到60 ℃时，S0自动转接到保温状态。已知定值电阻
R1＝24.2 Ω，保温功率为484 W。下列说法不正确的是( )
A．图甲中的S0自动转接到“2”时，电路处于保温状态
B．图甲中定值电阻R2的阻值为75.8 Ω
C．加热台在加热状态下工作5 min消耗的电能使图乙中的电能表转盘转过150转
D．加热台自动加热时，电路中的电流小于图乙中电能表的标定电流
9．[2023十堰，多选]如图甲是某家庭电路连接示意图，图乙为电路中空气开关的原理图，P为电磁铁，Q为衔铁，S为开关。下列分析正确的是( )
A．手机充电器接入两孔插座后空气开关跳闸，一定是电路的总功率过大
B．将电饭锅接入图甲三孔插座，电饭锅的金属外壳通过孔1接地
C．图乙中P的左端为N极
D．电流过大时，图乙中P的磁性增强，吸引Q向左偏转，弹簧拉起S切断电路
10．[2023德州改编，多选]如图甲所示，电源电压保持不变。电流表A的量程为0～0.6 A，电压表V1、 V2的量程均为0～3 V，滑动变阻器R的规格为“50 Ω 2 A”，小灯泡的额定电压为2.5 V。滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数为1.5 V。在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法正确的是( )
A．电源电压为3 V
B．电压表V1的示数变化范围为1.5～3 V
C．滑动变阻器的取值范围是3～30 Ω
D．小灯泡的功率范围为0.1～1.25 W
二、填空题(每空2分，共36分)
11. 2023年10月26日，神舟十七号载人飞船与中国空间站天和核心舱径向端口完成自主快速交会对接，空间站应用与发展阶段首次载人发射任务取得圆满成功。地面指挥中心与空间站是通过________传递信息的。空间站的太阳能帆板将太阳能转化成________能为空间站供电，太阳能是________(填“一次”或“二次”)能源。
12．[2023云南改编]我国首座潮光互补型光伏电站通过光伏发电、潮汐发电实现“日月同辉”，太阳能和潮汐能都属于________(填“可再生”或“不可再生”)能源。
13．[2023齐齐哈尔]小夏一家假期外出旅游，家中只有一个网络摄像头和一个路由器在工作，其实际功率分别为5 W和15 W。出发和回家时，电能表示数如图所示，这段时间内小夏家消耗电能________kW·h，小夏一家外出________h。(电路其他元件损耗电能不计)
14．[2023恩施州节选]家庭电路中，电灯与插座都是________联的，开关串接在________(填“火线”“零线”或“地线”)和用电器之间。若新增加功率较大的用电器，要安装供电的插座，在粗细长短相同的备用导线中，应选用________(填“铝”“铁”或“铜”)芯导线，因为在通过相同电流时，相同时间内导线________，发热较少。
15．[2023广东]如图所示，桌面上有一枚转动灵活的小磁针，静止时，小磁针________极指南。当导线与电池触接时，小磁针发生偏转，说明通电导线周围存在_______；断开电路，小磁针________(填“会”或“不会”)回到原来位置。
16．[2023雅安]如图所示的装置，闭合开关后，电磁铁左端与条形磁体N极相互吸引，则电源E端为________(填“正极”或“负极”)。为增强电磁铁磁性，滑动变阻器滑片P应向________(填“A”或“B”)端移动。
17．[2023徐州]如图是手摇发电机模型，快速摇动手柄，使线圈在磁场中做切割________运动，电路中就会产生电流，这种现象叫________现象，这个过程中________能转化为电能。
三、作图题(每题4分，共8分)
18．如图为家庭照明电路，请用笔画线代替导线，将开关和螺旋灯接入电路中，要求两螺旋灯并联，且开关控制两螺旋灯。
19．[2023内江]如图所示，根据小磁针静止时的N极方向，用箭头在图中A点标出磁感线的方向和导线中B点的电流方向。
四、实验题(20题4分，21题6分，共10分)
20．[2023鄂州]物理小组的同学们利用如图所示的实验装置，探究导体在磁场中运动时产生感应电流的条件。

(1)磁体不动，闭合开关，导体棒沿________(填“上下”“左右”或“前后”)方向运动时，灵敏电流计指针会发生偏转。
(2)断开开关，无论磁体如何放置、导体棒怎样运动，灵敏电流计指针都不发生偏转。由此得出结论：________电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流。
(3)该实验在探究过程中，是将________能转化成电能，生活中的________(填“电动机”或“发电机”)是根据这一原理制成的。
21．小明学习了电功率的知识后，在家中找来了一个标有额定电压为“6 V”的小灯泡，为了测定该小灯泡的额定功率，他在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为8 V。
(1)请用笔画线代替导线，帮他连接好实物图。要求闭合开关后，滑片向右移，小灯泡变亮。
(2)小明在实际操作中发现小灯泡很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，你认为出现此现象的原因是________(填字母)。
A．滑动变阻器同时接入了下方的两个接线柱
B．小灯泡的电阻太小
C．滑动变阻器的最大阻值太小
(3)排除故障后，闭合开关，发现电压表的示数如图乙所示，接下来他应该将滑动变阻器的滑片向________移动，同时眼睛注意观察________(填“电流表”“电压表”或“灯泡”)，直至小灯泡正常发光。
(4)经过多次测量，小明绘制了小灯泡的I－U图象，如图丙所示，则该小灯泡的额定功率为________W。
(5)若该实验中电压表标有15 V的接线柱损坏了无法使用，于是他向老师请教，老师告诉他用该电压表仍能测量该小灯泡的额定功率，你认为老师的方案可能是________(填字母)。
A．只将电源电压减小
B．只更换一个其他规格的滑动变阻器
C．将该电压表并联到滑动变阻器的两端
五、计算题(16分)
22．[2023益阳]如图所示，电源电压U＝24 V，定值电阻R0＝4 Ω，滑动变阻器的规格为“20 Ω 2 A”，电压表量程为0～15 V。
(1)求当电压表示数U0＝6 V时，通过定值电阻R0的电流。
(2)求电路消耗的最小电功率。
(3)请分析说明，为保障电路安全，滑动变阻器接入电路的最小阻值。
答案
一、1.A 2.B
3．A 【点拨】电热毯内电阻丝断了，接上后导致电热毯内部的电阻发生改变，接上后继续使用存在安全隐患，故A错误。
4．B 5.B 6.B
7．C 【点拨】如图甲所示，当闭合开关后，电磁铁中有了电流，电磁铁有了磁性，吸下衔铁，红灯亮，绿灯灭，故A错误；如图乙所示，通电导体在磁场中会受到力的作用，与电动机工作原理相同，故B错误；如图丙所示，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，与手机无线充电原理相同，故C正确；如图丁所示，小磁针偏转是因为通电导体的周围存在磁场，故D错误。
8．C 【点拨】图甲中的S0自动转接到“2”时，两个电阻串联，此时电路中的电阻最大，根据P＝eq \f(U2,R)可知，此时电路中的电功率最小，电路处于保温状态，故A正确；加热台保温时，两个电阻串联，总电阻R＝eq \f(U2,P保温)＝eq \f((220 V)2,484 W)＝100 Ω，R2的阻值R2＝R－R1＝100 Ω－24.2 Ω＝75.8 Ω，故B正确；当开关S0转接到“1”时，电路为R1的简单电路，此时，电路处于加热状态，加热功率
P加热＝eq \f(U2,R1)＝eq \f((220 V)2,24.2 Ω)＝2 000 W，加热5 min消耗的电能W＝P加热t＝
2 000 W×5×60 s＝6×105 J，图乙中的电能表转过的转数n＝eq \f(600 r,3.6×106 J)×6×
105 J＝100 r，故C错误；加热台加热时的电流为I＝eq \f(P加热,U)＝eq \f(2 000 W,220 V)≈9.09 A，小于图乙中电能表的标定电流10 A，故D正确。
9．BD 【点拨】手机充电器的功率很小，接入两孔插座后空气开关跳闸，可能是短路引起的，故A错误；三孔插座的孔1接地线，将电饭锅接入图甲三孔插座，电饭锅的金属外壳通过孔1接地，故B正确；由安培定则可知，图乙中P的右端为N极，左端为S极，故C错误；电路中电流过大时，电磁铁P的磁性就会增强，则吸引衔铁Q的力变大，使衔铁转动，开关S在弹力的作用下自动开启，切断电路，起到保护作用，故D正确。
10．CD 【点拨】等效电路图如图所示，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测电路中的电流。滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表V2的示数UR＝1.5 V，小灯泡两端的电压UL＝2.5 V，电源电压U＝UL＋UR＝2.5 V＋1.5 V＝4 V，故A错误；
由图乙可知，当电压表的示数增大时，电流表的示数减小，则图象为滑动变阻器的I－U图象；由图乙可知，当滑动变阻器两端的最大电压UR大＝3 V时，小灯泡两端的最小电压UL小＝U－UR大＝4 V－3 V＝1 V，
因为小灯泡两端电压最大为其额定电压，所以电压表V1的示数变化范围为1～2.5 V，故B错误；由图乙可知，当滑动变阻器接入电路的阻值最大时，其两端的最大电压UR大＝3 V，电路中的最小电流I小＝0.1 A，则滑动变阻器接入电路中的最大阻值R大＝eq \f(UR大,I小)＝eq \f(3 V,0.1 A)＝30 Ω；当滑动变阻器接入电路的阻值最小时，其两端的最小电压UR小＝1.5 V，电路中的最大电流I大＝
0.5 A，
则滑动变阻器接入电路中的最小阻值R小＝eq \f(UR小,I大)＝eq \f(1.5 V,0.5 A)＝3 Ω；所以滑动变阻器的取值范围是3～30 Ω，故C正确；当电路中的电流I小＝0.1 A时，小灯泡两端的电压UL小＝1 V，则小灯泡的最小功率PL小＝UL小I小＝1 V×0.1 A＝0.1 W；
当电路中的电流I大＝0.5 A时，小灯泡两端的电压UL＝2.5 V，则小灯泡的最大功率PL大＝ULI大＝2.5 V×0.5 A＝1.25 W，
所以小灯泡的功率范围为0.1～1.25 W，故D正确。
二、11.电磁波；电；一次 12.可再生
13．4.8；240 【点拨】这段时间内小夏家消耗电能为2 023.6 kW·h－2 018.8 kW·h＝4.8 kW·h；小夏一家外出的时间t＝eq \f(W,P)＝eq \f(4.8 kW·h,(5＋15)×10－3 kW)＝240 h。
14．并；火线；铜；电阻小 15.S；磁场；会
16．负极；B 【点拨】闭合开关后，电磁铁的左端与条形磁体N极相互吸引，可判断出电磁铁的左端为S极，右端为N极，根据安培定则可知，电流应从F端流出，经过用电器、电磁铁后从E端流入，所以电源的E端为负极，F端为正极；为了增强电磁铁磁性，在线圈匝数一定时，需要增大电流，由欧姆定律可知，应减小滑动变阻器连入电路的阻值，故将滑动变阻器的滑片P向B端移动。
17．磁感线；电磁感应；机械
三、18.【解】如图所示。
19．【解】如图所示。
四、20.(1)左右 (2)闭合 (3)机械；发电机
21．【解】(1)如图所示。
(2)A (3)右；电压表 (4)3 (5)C
【点拨】(4)由小灯泡的I－U图象可知，当小灯泡两端电压为6 V时，通过小灯泡的额定电流为0.5 A，则小灯泡额定功率PL＝ULIL＝6 V×0.5 A＝3 W。(5)电源电压为8 V，小灯泡和滑动变阻器串联在电路中，小灯泡额定电压为6 V，要让小灯泡正常工作，滑动变阻器两端的电压应为8 V－6 V＝2 V＜
3 V，可以用电压表0～3 V量程，并联在滑动变阻器两端，当滑动变阻器两端的电压为2 V时，小灯泡正常工作，故选C。
五、22.【解】(1)通过定值电阻R0的电流
I0＝eq \f(U0,R0)＝eq \f(6 V,4 Ω)＝1.5 A。
(2)当滑动变阻器接入电路的阻值最大时，电路的总电阻最大，电流最小，此时电路消耗的电功率最小，电路消耗的最小电功率
P最小＝eq \f(U2,R0＋R滑大)＝eq \f((24 V)2,4 Ω＋20 Ω)＝24 W。
(3)滑动变阻器的规格为“20 Ω 2 A”，故通过滑动变阻器的最大电流为2 A，电压表的量程为0～15 V，当电压表的示数为15 V时，电路中的电流I1＝
eq \f(U0′,R0)＝eq \f(15 V,4 Ω)＝3.75 A，因此电路中的最大电流为2 A，此时滑动变阻器接入电路的阻值最小，最小阻值R滑小＝eq \f(U,I最大)－R0＝eq \f(24 V,2 A)－4 Ω＝8 Ω。
