鲁科版物理九上 第十二章综合素质评价试卷

这是一份鲁科版物理九上 第十二章综合素质评价试卷，共11页。

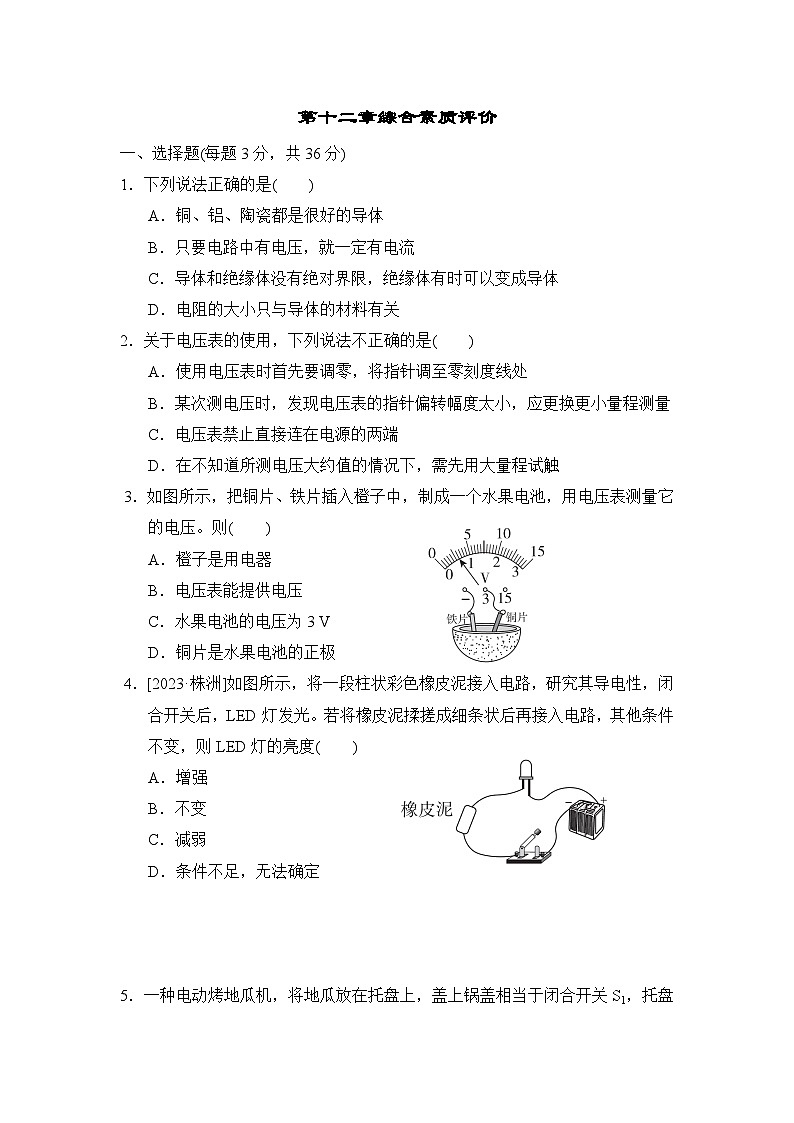

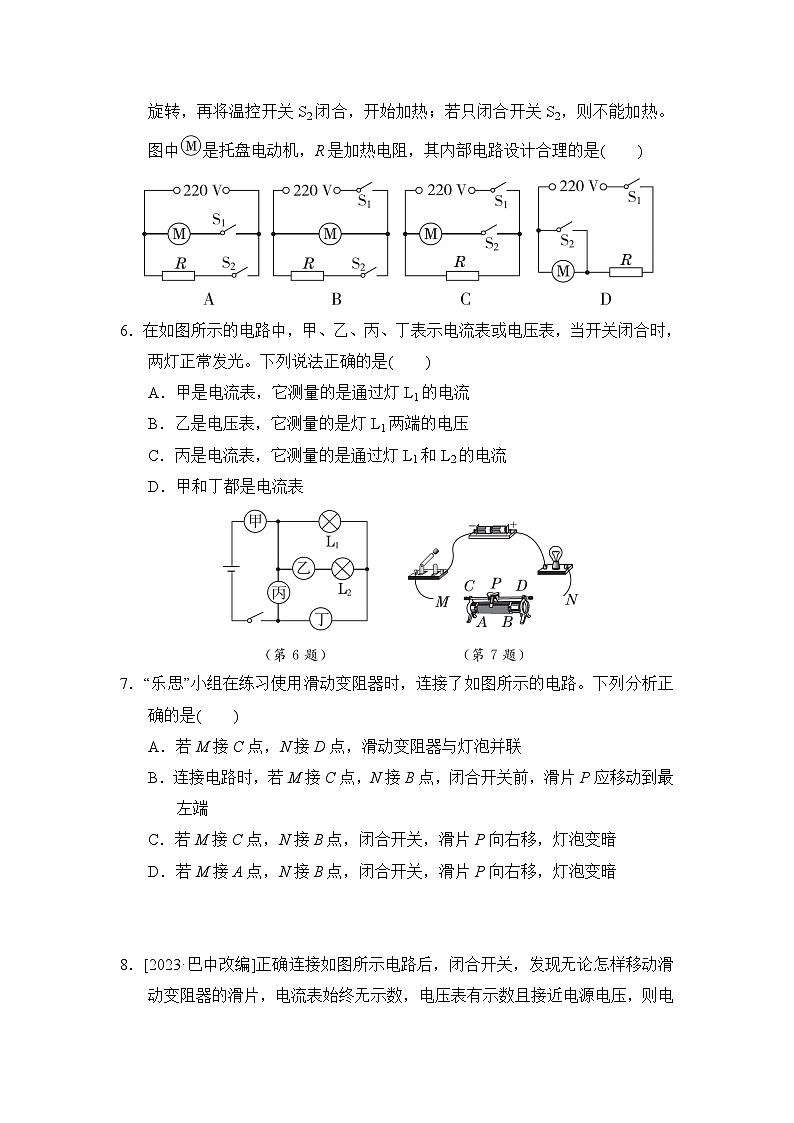

第十二章综合素质评价一、选择题(每题3分，共36分)1．下列说法正确的是(　　)A．铜、铝、陶瓷都是很好的导体B．只要电路中有电压，就一定有电流C．导体和绝缘体没有绝对界限，绝缘体有时可以变成导体D．电阻的大小只与导体的材料有关2．关于电压表的使用，下列说法不正确的是(　　)A．使用电压表时首先要调零，将指针调至零刻度线处B．某次测电压时，发现电压表的指针偏转幅度太小，应更换更小量程测量C．电压表禁止直接连在电源的两端D．在不知道所测电压大约值的情况下，需先用大量程试触3．如图所示，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压。则(　　)A．橙子是用电器B．电压表能提供电压C．水果电池的电压为3 VD．铜片是水果电池的正极4．[2023·株洲]如图所示，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。若将橡皮泥揉搓成细条状后再接入电路，其他条件不变，则LED灯的亮度(　　)A．增强 B．不变C．减弱 D．条件不足，无法确定5．一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。图中是托盘电动机，R是加热电阻，其内部电路设计合理的是(　　)6．在如图所示的电路中，甲、乙、丙、丁表示电流表或电压表，当开关闭合时，两灯正常发光。下列说法正确的是(　　)A．甲是电流表，它测量的是通过灯L1的电流B．乙是电压表，它测量的是灯L1两端的电压C．丙是电流表，它测量的是通过灯L1和L2的电流D．甲和丁都是电流表7．“乐思”小组在练习使用滑动变阻器时，连接了如图所示的电路。下列分析正确的是(　　)A．若M接C点，N接D点，滑动变阻器与灯泡并联B．连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端C．若M接C点，N接B点，闭合开关，滑片P向右移，灯泡变暗D．若M接A点，N接B点，闭合开关，滑片P向右移，灯泡变暗8．[2023·巴中改编]正确连接如图所示电路后，闭合开关，发现无论怎样移动滑动变阻器的滑片，电流表始终无示数，电压表有示数且接近电源电压，则电路中可能存在的故障是(　　)A．灯泡L短路 B．灯泡L断路C．滑动变阻器R短路 D．滑动变阻器R断路9．电位器是变阻器的一种，小菲同学买了一个电位器，如图所示。小菲想把它与灯泡串联起来，利用它改变灯泡的亮度，若想使滑动片P顺时针转动时灯泡变亮，以下接线方法正确的是(　　)A．A、B两个接线柱分别接入电路B．B、C两个接线柱分别接入电路C．A、C两个接线柱分别接入电路D．以上连接方法都正确10. 如图所示，当图甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示，则电阻R1和电阻R2两端的电压分别为(　　)A．4.8 V　1.2 V B．1.2 V　4.8 VC．1.2 V　6 V D．6 V　1.2 V11．[多选][2023·日照期中]如图所示，电源电压不变，闭合开关S，电压表 V1的示数为 6 V, 电压表 V2的示数为2 V。 下列说法正确的是(　　)A．L1两端的电压为2VB. 电源电压为6VC. 断开开关S，只将电压表 V2换成电流表，则L1与L2串联D. 断开开关S，将两个电压表都换成电流表，则L1与L2并联12．[多选]某同学在探究电路中电压的关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示。下列说法正确的是(　　)A．实验中两个用电器的连接方式是串联B．实验中两个用电器的连接方式是并联C．实验中电源电压为9 VD．电压U2与U1不可能相等二、填空与作图题(每空2分，第18题2分，共24分)13．[2023·牡丹江节选]中国科技馆内有超导磁悬浮列车模型和一个环形轨道。模型列车行驶过程中，车内超导体通过液氮降温，从正常态转为超导态，从而减小了导体的________。14．如图甲所示是汽车、摩托车的油量表(由电流表改装而成)的原理示意图，R′是定值电阻，R是滑动变阻器。打开阀门A，油面下降，滑片向________移动，油量表(电流表)示数________。如图乙所示，该电阻箱的示数是________Ω。 15．小芳用铅笔芯制作如图所示的“模拟调光灯”。闭合开关后，左右移动金属环，小灯泡始终不亮，为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0 V，则A、B间________(填“短路”或“断路”)，造成这种故障的原因可能是________________________、______________________。16．如图所示，开关S闭合，两个灯泡均正常发光，电流表A1的示数为0.8 A，电流表A2的示数为0.5 A，电压表的示数为8 V。则通过灯L1的电流为________A，电源两端的电压为________V。17．如图所示为电路元件A和B的I­U图象。若将它们串联在某电源上，电路中的电流为0.3 A，则电源电压为______V。若将它们并联在4 V的电源上，干路中的总电流为________A。18．[2024·成都期中]在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：①电压表测灯L两端的电压；②闭合开关S，向右端移动滑动变阻器的滑片P，灯变亮。三、实验探究题(第19题10分，第20题14分，第21题6分，共30分)19．在“探究并联电路中电压的特点”实验中，实验电路如图甲所示。(1)连接电路时开关应处于________状态。(2)要用电压表测量小灯泡L1两端的电压，请用笔画线代替导线将实物电路连接完整。(3)闭合开关，观察到小灯泡L1发光、L2不发光，故障可能是________________。(4)排除故障后，用电压表分别测量小灯泡L1、L2及电源两端的电压，电压表示数均如图乙所示，为______V。接下来更换________(填“相同”或“不同”)规格的小灯泡多次测量，发现电压表示数均如图乙所示。由此得出结论：并联电路中，各支路两端的电压相等，都等于电路两端总电压。20．[2023·莆田期末]同学们在进行“探究影响导体电阻大小的因素”实验时，实验室提供了4根电阻丝，规格、材料如表所示，小兵、小红两位同学做出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关。为了验证上述猜想，他们设计了如图所示的实验电路：(1)在M、N之间分别接上不同的电阻丝，通过观察电流表示数或者小灯泡的亮度来比较电阻的大小，用到的物理方法是__________，小灯泡除了能反映电阻大小外，在电路中还能起到____________的作用。(2)为了验证猜想③，应该选用编号为________的两根电阻丝进行实验。(3)选用编号为A、C的两根电阻丝进行实验，是为了验证猜想________(填序号)。(4)为了验证猜想①，小红分别将A和B两根电阻丝接入电路中M、N两点间，发现接入电阻丝A时电流表示数较大，说明其电阻较________；由此得出结论：材料与横截面积相同的电阻，长度越________，电阻越大。(5)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样可以________(填“增大”或“减小”)输电线的电阻。 21.[2023·天津改编]小明要测量一个电源的电压(电源电压不变，约为20 V)，手边可供选用的器材如下：待测电源，一个电压表(量程0～15 V)，两个阻值相等的定值电阻R1、R2，一个开关S及若干导线。请你合理选择器材，设计实验测出该电源的电压。要求：(1)画出实验电路图。(2)写出主要的实验步骤和需要测量的物理量。(3)写出电源电压的表达式(用已知量和测量量表示)。四、综合应用题(10分)22．如图所示的电路中，电源电压保持不变。当只闭合开关S、S1时，电压表示数为4.5 V；当只闭合开关S、S2时，电压表的示数为2 V，问：(1)电源电压为多少？(2)灯泡L1和L2两端的电压分别为多少？(3)若同时闭合三个开关，则电压表的示数为多少？答案一、1.C　2.C　3.D　4.C　5.B6．D　【解析】闭合开关时，两灯都能正常发光，由电路图可知L1和L2一定是并联的。甲表在干路上，一定是电流表，测量电路中的总电流，故 A错误；由于乙表与L2串联，故一定是电流表，且测量通过L2的电流，故B错误；若丙表是电流表，则电源会短路，故丙一定是电压表，故C错误；丁在干路上，一定是电流表，故D正确。7．B8．B　【解析】若灯泡L短路，则电压表并联在导线两端，电压表无示数，故 A不符合题意；若灯泡L断路，电压表串联接入电路，电压表的示数接近电源电压，电压表在电路中相当于断路，所以电流表无示数，故B符合题意；若滑动变阻器R短路，则电流表和电压表都有示数，故C不符合题意；若滑动变阻器R断路，则整个电路都没有电流通过，且电压表未与电源接通，电流表和电压表均无示数，故D不符合题意。9．A10．A　【解析】由图甲可知，两电阻串联，电压表V1测量电源电压，电压表V2测量R2两端的电压；根据串联电路的电压规律可知，电源电压大于每个用电器两端的电压，而两个电压表的指针位置相同，则电压表V1使用的是0～15 V的量程，示数为6 V；电压表V2使用的是0～3 V的量程，示数为1.2 V，即R2两端的电压为1.2 V，R1两端的电压U1＝U－U2＝6 V－1.2 V＝4.8 V。11．BD　【解析】由题图可知，灯泡L1和L2串联，电压表V1测量灯泡L1和L2两端的总电压，即电源电压，电压表V1的示数为6 V，即电源电压为6 V，B正确﹔电压表V2测量灯泡L2两端的电压，示数为2 V，由串联电路的电压特点可知，灯泡L1两端的电压U1＝6 V－2 V＝4 V，A错误；断开开关S，只将电压表V2换成电流表，只有灯泡L1接入电路中，C错误；断开开关S，将两个电压表都换成电流表，灯泡L1与L2并联，替换电压表V1的电流表测量通过灯泡L2的电流，替换电压表V2的电流表测量干路中的电流，D正确。12．AC　【解析】由图象可知，当U1增大时，U2减小，根据串联电路电压规律和并联电路电压规律可知，这两个用电器的连接方式是串联，故 A正确，B错误；任取题图线上一点，其横纵坐标之和即U1＋U2＝9 V，所以电源电压为9 V，故C正确；串联电路中，如果两个用电器完全相同，它们两端的电压相等，故D错误。二、13.电阻14．上；减小；1 893　【解析】由电路图可知，两电阻串联，油量表(电流表)测电路中的电流；当打开阀门A时，油面高度下降，浮标下降，滑片向上滑动，则R接入电路的电阻增大，电路中的电阻增大，所以电路中的电流减小，即油量表的示数减小。图中电阻箱的示数为1×1 000 Ω＋8×100 Ω＋9×10 Ω＋3×1 Ω＝1 893 Ω。15．断路；小灯泡灯丝断了；A、B间接触不良16．0.3；817．7；0.7　【解析】A、B串联时，因串联电路中电流处处相等，通过A、B的电流均为0.3 A，由图可知，A、B两端的电压分别为3 V、4 V，由串联电路的电压规律可知，电源电压为3 V ＋4 V＝7 V。A、B并联时，因为并联电路中各支路两端的电压都等于电源电压，故A、B两端的电压均为4 V，由图可知，通过A、B的电流分别为0.4 A、0.3 A，由并联电路的电流规律可知，干路中的总电流为0.4 A＋0.3 A ＝0.7 A。18．【解】如图所示。三、19.(1)断开　(2)如图所示 (3)小灯泡L2断路　(4)3；不同20．(1)转换法；保护电路　(2)A、D　(3)②(4)小；长　(5)减小21．(1)如图所示(2)①按照电路图连接电路；②闭合开关S，读出电压表的示数U1；③断开开关S，将电压表并联到R2两端，然后闭合开关S，读出电压表的示数U2。(3)U＝U1＋U2【解析】电源电压超过了电压表量程，无法直接测量，利用串联电路电压特点，可设计出实验电路图。四、22.【解】(1)当只闭合开关S、S1时，电压表并联在电源两端，此时电压表的示数为4.5 V，故电源电压U＝4.5 V。(2)当只闭合开关S、S2时，两灯串联，电压表测L1两端的电压，故L1两端的电压U1＝2 V，所以L2两端的电压U2＝U－U1＝4.5 V－2 V＝2.5 V。(3)当三个开关均闭合时，L2被短路，电路为L1的简单电路，电压表测电源电压，所以电压表的示数为U＝4.5 V。编号材料长度/m横截面积/mm2A镍铬合金0.50.8B镍铬合金1.00.8C镍铬合金0.51.0D锰铜合金0.50.8
