鲁科版物理九上 第十五章综合素质评价试卷

这是一份鲁科版物理九上 第十五章综合素质评价试卷，共8页。

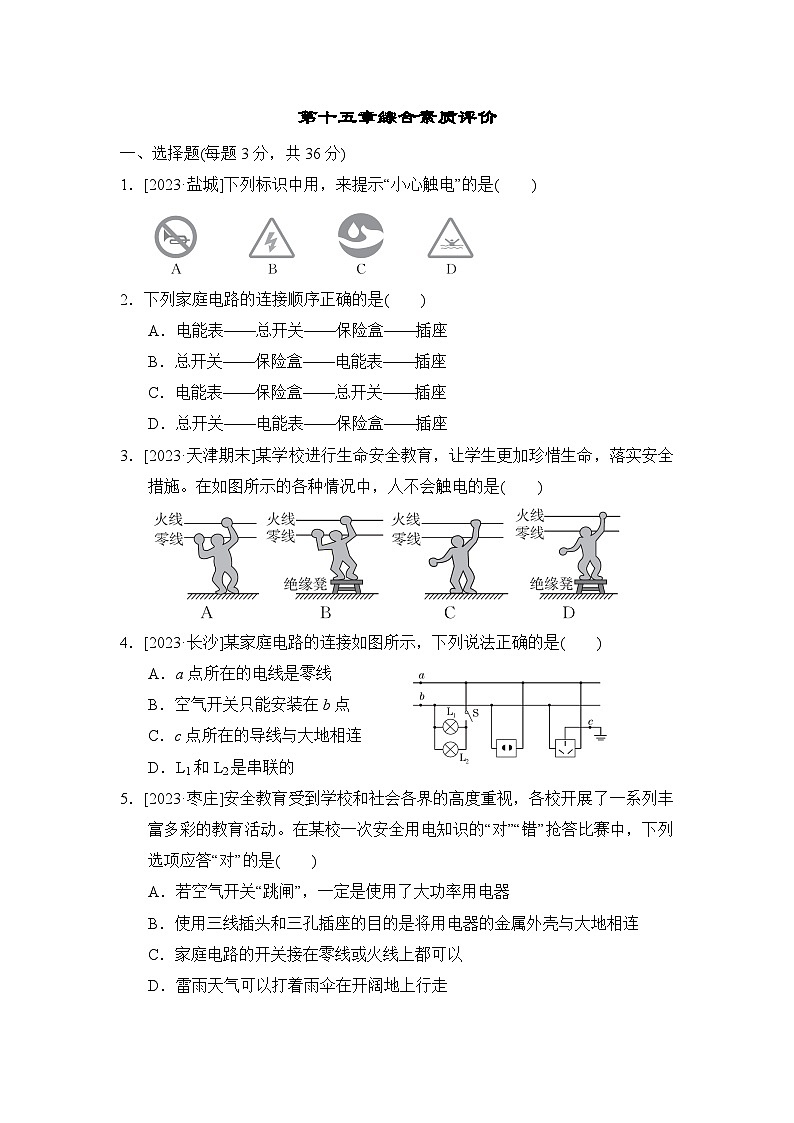

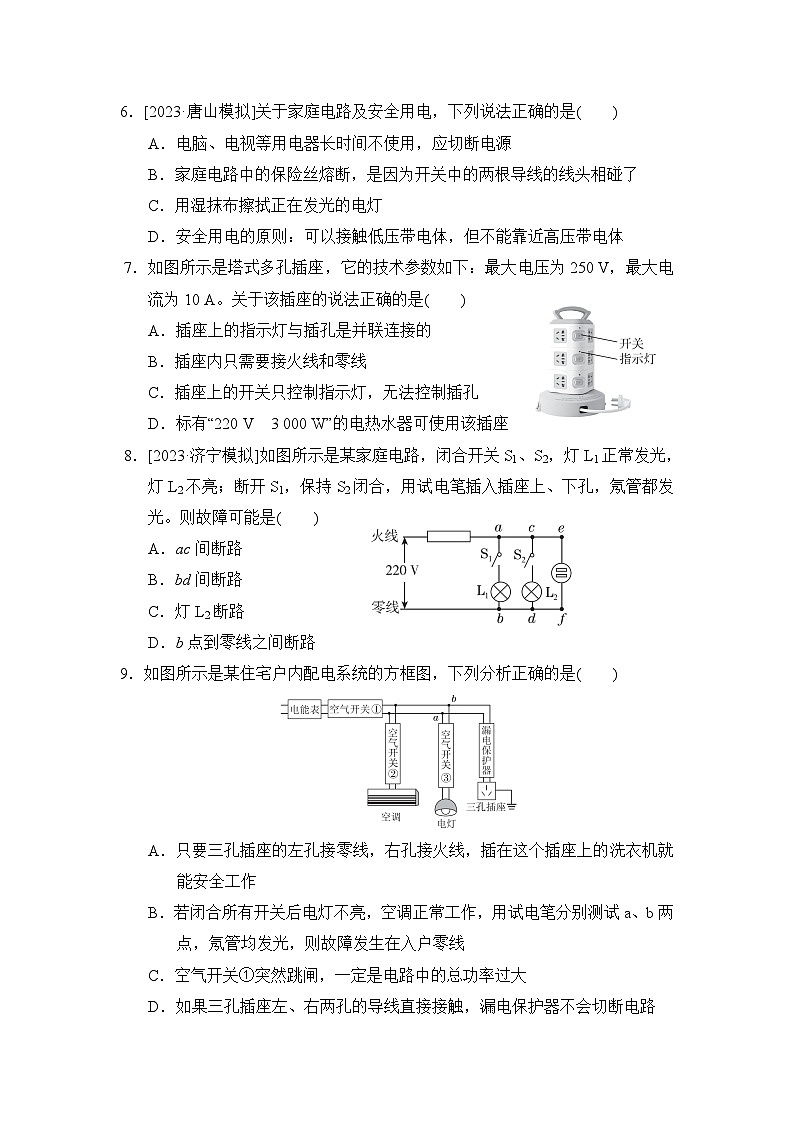

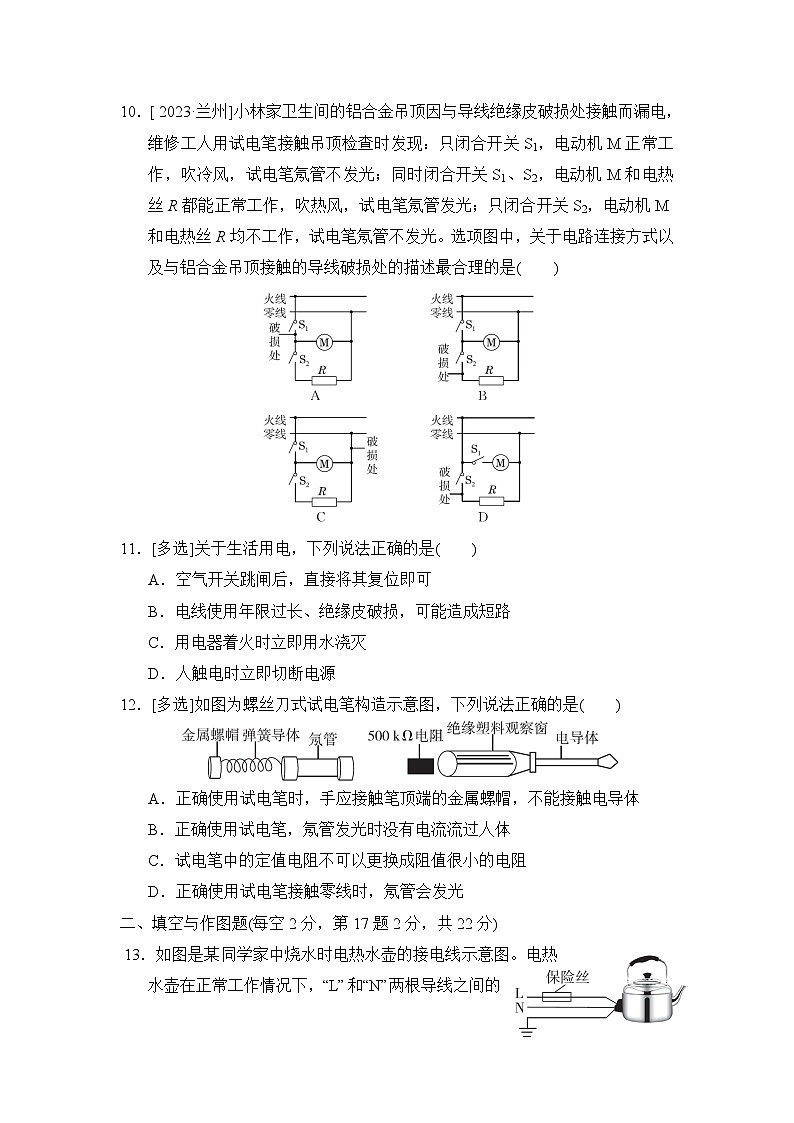

第十五章综合素质评价一、选择题(每题3分，共36分)1．[2023·盐城]下列标识中用，来提示“小心触电”的是(　　)2．下列家庭电路的连接顺序正确的是(　　)A．电能表——总开关——保险盒——插座B．总开关——保险盒——电能表——插座C．电能表——保险盒——总开关——插座D．总开关——电能表——保险盒——插座3．[2023·天津期末]某学校进行生命安全教育，让学生更加珍惜生命，落实安全措施。在如图所示的各种情况中，人不会触电的是(　　)4．[2023·长沙]某家庭电路的连接如图所示，下列说法正确的是(　　)A．a点所在的电线是零线B．空气开关只能安装在b点C．c点所在的导线与大地相连D．L1和L2是串联的5．[2023·枣庄]安全教育受到学校和社会各界的高度重视，各校开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”“错”抢答比赛中，下列选项应答“对”的是(　　)A．若空气开关“跳闸”，一定是使用了大功率用电器B．使用三线插头和三孔插座的目的是将用电器的金属外壳与大地相连C．家庭电路的开关接在零线或火线上都可以D．雷雨天气可以打着雨伞在开阔地上行走6．[2023·唐山模拟]关于家庭电路及安全用电，下列说法正确的是(　　)A．电脑、电视等用电器长时间不使用，应切断电源B．家庭电路中的保险丝熔断，是因为开关中的两根导线的线头相碰了C．用湿抹布擦拭正在发光的电灯D．安全用电的原则：可以接触低压带电体，但不能靠近高压带电体7．如图所示是塔式多孔插座，它的技术参数如下：最大电压为250 V，最大电流为10 A。关于该插座的说法正确的是(　　)A．插座上的指示灯与插孔是并联连接的B．插座内只需要接火线和零线C．插座上的开关只控制指示灯，无法控制插孔D．标有“220 V　3 000 W”的电热水器可使用该插座8．[2023·济宁模拟]如图所示是某家庭电路，闭合开关S1、S2，灯L1正常发光，灯L2不亮；断开S1，保持S2闭合，用试电笔插入插座上、下孔，氖管都发光。则故障可能是(　　)A．ac间断路B．bd间断路C．灯L2断路D．b点到零线之间断路9．如图所示是某住宅户内配电系统的方框图，下列分析正确的是(　　)A．只要三孔插座的左孔接零线，右孔接火线，插在这个插座上的洗衣机就能安全工作B．若闭合所有开关后电灯不亮，空调正常工作，用试电笔分别测试a、b两点，氖管均发光，则故障发生在入户零线C．空气开关①突然跳闸，一定是电路中的总功率过大D．如果三孔插座左、右两孔的导线直接接触，漏电保护器不会切断电路10．[ 2023·兰州]小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电，维修工人用试电笔接触吊顶检查时发现：只闭合开关S1，电动机M正常工作，吹冷风，试电笔氖管不发光；同时闭合开关S1、S2，电动机M和电热丝R都能正常工作，吹热风，试电笔氖管发光；只闭合开关S2，电动机M和电热丝R均不工作，试电笔氖管不发光。选项图中，关于电路连接方式以及与铝合金吊顶接触的导线破损处的描述最合理的是(　　)11．[多选]关于生活用电，下列说法正确的是(　　)A．空气开关跳闸后，直接将其复位即可B．电线使用年限过长、绝缘皮破损，可能造成短路C．用电器着火时立即用水浇灭D．人触电时立即切断电源12．[多选]如图为螺丝刀式试电笔构造示意图，下列说法正确的是(　　)A．正确使用试电笔时，手应接触笔顶端的金属螺帽，不能接触电导体B．正确使用试电笔，氖管发光时没有电流流过人体C．试电笔中的定值电阻不可以更换成阻值很小的电阻D．正确使用试电笔接触零线时，氖管会发光二、填空与作图题(每空2分，第17题2分，共22分)13．如图是某同学家中烧水时电热水壶的接电线示意图。电热水壶在正常工作情况下，“L”和“N”两根导线之间的电压为________V；若用试电笔去接触“L”和“N”两根导线，其中能使试电笔内的氖管发光的导线是________(填“L”和“N”)。14．为了安全用电，家庭电路中的空气开关应该安装在________线上；空气开关“跳闸”后，受它控制的电路处于________(填“短路”“断路”或“通路”)状态；试电笔______(填“能”或“不能”)区分零线与地线。15．在“调查家庭用电”的综合实践活动中，小明观察家庭供电箱，发现漏电保护开关在漏电时自动断开，空气开关在电路过载或短路时自动断开，这两个开关________(填“串联”或“并联”)在电路中。进户线干路较其他导线特别粗，是为了________(填“增大”或“减小”)电阻，防止通过大电流时发热引起安全事故。小明还了解到供电箱中所有与导线连接的接线柱都要拧紧，这是为了防止____________导致发热过多的安全隐患。16．如图所示的家庭电路，两虚线方框中分别连入了电灯和开关，则方框________中为开关；闭合开关后，电灯不亮，使用试电笔测试a、b、c三点时试电笔的氖管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为______________。17．小明家卧室内有“一开一插”式开关和两盏“220 V　10 W”的壁灯，其部分电路如图所示。开关控制两盏壁灯，且闭合开关时壁灯都能正常发光，三孔插座独立工作，请你将电路连接完整。三、实验探究题(第18题9分，第19题18分，共27分)18．为探究保险丝熔断的原因，小明连接了如图所示的电路。(1)保险丝是采用熔点较________(填“高”或“低”)的材料制成的。(2)接通电源，依次闭合各小灯泡支路的开关，可以看到电流表的示数____________(填“逐渐增大”“逐渐减小”或“保持不变”)。当闭合电炉丝支路的开关时，发现保险丝未被熔断，接下来应选用更________(填“细”或“粗”)的电炉丝(材质、长度相同)继续实验。19．小明在学习短路对家庭电路的危害后，想探究保险丝的工作原理及作用，于是和小华一起讨论并完成下列实验。(1)如图所示，在CD间接上一段保险丝，AB间接入电流表，其他部分按要求连接好电路。(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数。(3)断开开关，CD间保留保险丝，只在BD间接一根粗铜丝，当闭合开关的瞬间，小明观察到电流表的指针迅速偏转较大的幅度，保险丝也随即熔断。(4)小明找来一根细铜丝代替保险丝接在CD之间，同时在BD间接入一根较短的粗铜丝，闭合开关，发现电流表的示数超过量程，灯泡________(填“发光”或“不发光”)，细铜丝发热明显，粗铜丝发热不明显，电流表损坏。【分析论证】①根据欧姆定律知道，铜丝的电阻较小，闭合开关的瞬间，线路中的电流较________，从而造成电流表超过量程而烧坏电流表。②细铜丝的电阻比粗铜丝的电阻大很多，在电流相同时，根据P＝I2R可知，导体的电功率跟电阻成正比，所以细铜丝的电功率比粗铜丝的电功率________(填“大”或“小”)，因此细铜丝的温度升高明显。③根据上述分析，在没有保险丝的情况下，________(填“能”或“不能”)用铜丝代替保险丝。四、综合应用题(15分)20．为了改善同学们的学习条件，学校给各班级配置了空调。小亮在爸爸的协助下利用课余时间设计了模拟空调电路，如图所示，其中风扇负责送风，压缩机实现制冷功能，R1、R2均为发热器，实现发热功能。该电路有吹自然风、冷风、热风三种工作模式，电路相关参数如表所示。(1)模拟空调吹冷风时正常工作1 h耗电多少千瓦时？(2)求电阻R1的阻值及R2的最大阻值。(3)空调一般都设有单独的保险装置，请计算说明该模拟空调应该选用哪种保险装置。(保险装置规格有“220 V　4 A”“220 V　6 A”“220 V　10 A”“380 V　6 A”四种)答案一、1.B　2.A　3.D　4.C　5.B　6.A　7.A　8.B　9.D10．B　【解析】由题意可知，电动机M和电热丝R可独立工作，互不影响，说明电动机M和电热丝R是并联关系；开关S1可同时控制两个用电器，开关S2只能控制电热丝R，故开关S1在干路上，开关S2在支路上；只闭合开关S1时，试电笔接触吊顶，氖管不发光，同时闭合开关S1、S2时，试电笔接触吊顶，氖管发光，说明破损处与电热丝R在同一支路上。故选B。11．BD12．AC　【解析】正确使用试电笔时，手不要接触试电笔前端的电导体，必须接触试电笔末端的金属螺帽，使电源和大地之间形成通路，故A正确；正确使用试电笔，氖管发光时有电流流过人体，故B错误；试电笔中的定值电阻不可以更换成阻值很小的电阻，否则使用时会产生较大电流，造成人体触电，发生危险，故C正确；正确使用试电笔接触零线时，氖管不会发光，故D错误。二、13.220；L　14.火；断路；不能　15．串联；减小；电阻过大　16.乙；cd之间断路17．【解】如图所示。三、18.(1)低　(2)逐渐增大；粗19. (2)发光；有　(4)不发光【分析论证】①大　②大　③不能【解析】①当BD间接入铜丝时，灯泡被短路，因铜丝的电阻较小，根据欧姆定律可知，闭合开关的瞬间，电路中的电流较大。③由(3)(4)对比可知，在没有保险丝的情况下，不能用铜丝代替保险丝，否则会损坏用电器。四、20.【解】(1)模拟空调吹冷风时，电功率P＝P风扇＋P压缩机＝100 W＋400 W＝500 W＝0.5 kW，正常工作1 h消耗的电能W＝Pt＝0.5 kW×1 h＝0.5 kW·h。(2)由图知，R1、R2串联，根据公式P＝eq \f(U2,R)知，当滑动变阻器连入电路的阻值R2＝0 Ω(最小)时，发热器电功率最大，Pmax＝1 210 W，故R1＝eq \f(U2,Pmax)＝eq \f((220 V)2,1 210 W)＝40 Ω；当滑动变阻器连入电路的阻值最大时，R总＝R1＋R2大，发热器电功率最小，Pmin＝200 W，故R总＝eq \f(U2,Pmin)＝eq \f((220 V)2,200 W)＝242 Ω，R2的最大阻值R2大＝R总－R1＝242 Ω－40 Ω＝202 Ω。(3)根据I＝eq \f(P,U)可知，在电压不变的情况下，电功率越大，干路电流越大，由表格数据可知，模拟空调消耗的最大电功率Pmax′＝1 210 W＋100 W＝1 310 W，此时干路电流I＝eq \f(Pmax′,U)＝eq \f(1 310 W,220 V)≈5.95 A。所以应该选用规格为“220 V　6 A”的保险装置。风扇电功率/W100压缩机电功率/W400发热器电功率/W200～1 210
