苏科版物理九年级 第十三章综合素质评价试卷

这是一份苏科版物理九年级 第十三章综合素质评价试卷，共10页。

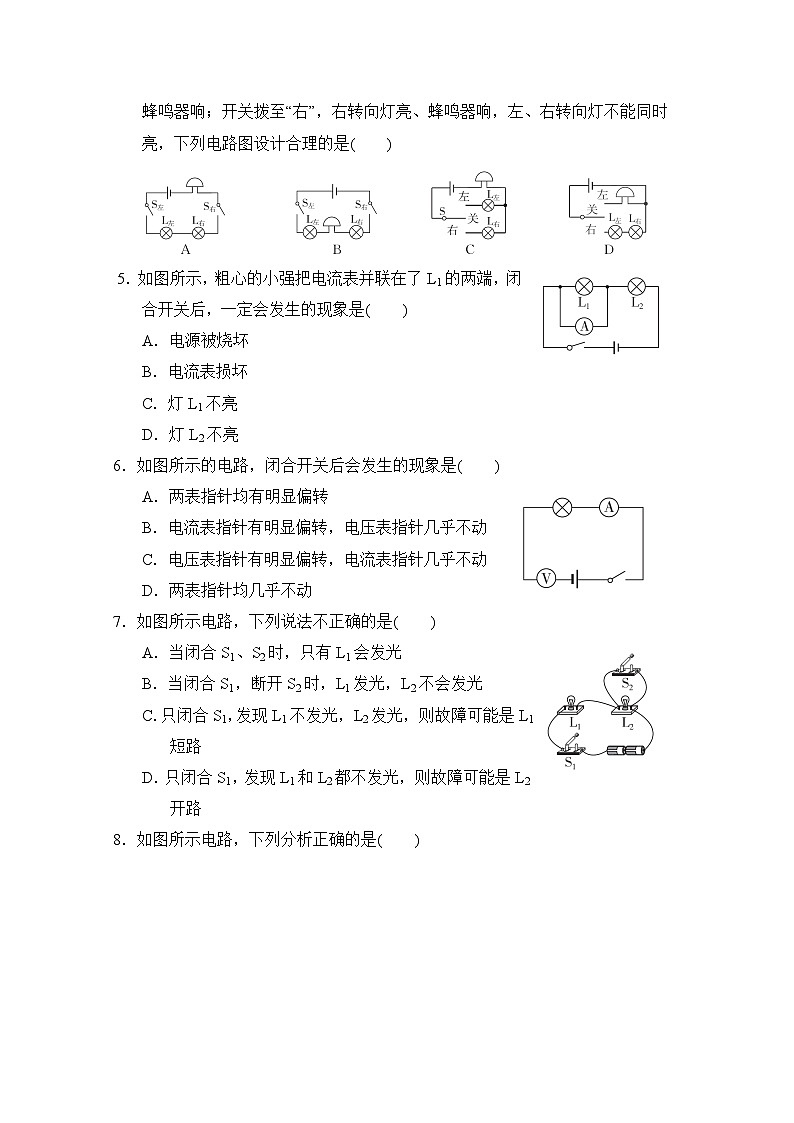

第十三章综合素质评价一、选择题(本大题共12小题，每小题3分，共36分，每题只有一个选项符合 题意)1．在如图所示的四个实物图中，连接正确的是(　　)2．下列数据最接近实际的是(　　)A．教室一盏日光灯中的电流约为1 A B．手机电池电压约为40 VC．一节新干电池的电压为1.5 V D．对人体的安全电压为不高于220 V 3．[2023湘潭]智能快递柜既可通过手机扫码(相当于S1闭合)，也可通过输入密码(相当于S2闭合)使装置T启动，打开柜门完成取件，符合以上要求的电路示意图是(　　)4．[2023无锡]新国标电动车上装有换向灯和蜂鸣器，开关拨至“左”，左转向灯亮，蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，左、右转向灯不能同时亮，下列电路图设计合理的是(　　)5．如图所示，粗心的小强把电流表并联在了L1的两端，闭合开关后，一定会发生的现象是(　　) A．电源被烧坏B．电流表损坏C．灯L1不亮D．灯L2不亮 6．如图所示的电路，闭合开关后会发生的现象是(　　)A．两表指针均有明显偏转B．电流表指针有明显偏转，电压表指针几乎不动C．电压表指针有明显偏转，电流表指针几乎不动D．两表指针均几乎不动 7．如图所示电路，下列说法不正确的是(　　)A．当闭合S1、S2时，只有L1会发光B．当闭合S1，断开S2时，L1发光，L2不会发光C．只闭合S1，发现L1不发光，L2发光，则故障可能是L1短路D．只闭合S1，发现L1和L2都不发光，则故障可能是L2开路 8．如图所示电路，下列分析正确的是(　　)A．断开开关S2、S3，闭合开关S1时，灯L1发光B．闭合开关S1、S2，断开开关S3时，灯泡L1、L2串联C．同时闭合开关S1、S2、S3时，电源发生短路D．闭合开关S1、S3，断开开关S2时，灯泡L1、L2并联 9．如图所示，开关S闭合，电路中的两只小灯泡L1、L2均正常发光，则下面几个说法中正确的是(　　)A．a是电流表，b是电压表B．a是电压表，b是电流表C．a、b都是电流表D．a、b都是电压表 10．关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1中的电流，④电流表A2测电路中的总电流．其中正确的有(　　)A．①③B．①④C．②③D．②④ 11．易烊同学按如图甲所示电路进行实验，当开关S闭合后，V1和V2的指针位置完全一样如图乙所示，电路各处完好，则L1、L2两端的电压分别是(　　)A．1.2 V，6.0 VB．1.2 V，1.2 VC．4.8 V，1.2 VD．1.2 V，4.8 V 12．如图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙、丙三个电表(电流表或电压表)组成．闭合开关S后，两个小灯泡L1、L2均能发光．下列关于三个电表的判断，正确的是(　　)A． 甲是电压表，乙、丙是电流表B． 乙是电压表，甲、丙是电流表C． 甲是电流表，乙、丙是电压表D． 丙是电流表，甲、乙是电压表 二、填空题(本大题共5小题，每空2分，共26分)13．汽车挂倒挡倒车时，车尾的3～5个探头会同时发出并接收反射回来的超声波，从而确定车尾离障碍物的距离．人们在实践中发现，当其中某个探头损坏时，倒车雷达仍可以使用，则可推断这些探头是________(填“串联”或“并联”)的，挂挡器与电路中元件________的作用相似．14．给手机电池充电时，充电电池相当于________(填“用电器”或“电源”)；在如图所示电路中，干电池属于________(填“直流”或“交流”)电源，工作时将________能转化为电能；要使这个电路中灯泡发光，必须____________ .15．如图所示，要使灯泡L1和L2串联在电路中，应只闭合开关________；若要使L1和L2并联在电路中，应闭合开关________；若同时闭合开关S1、S3，发光的灯泡是________(填“L1”“L2”“L1和L2”或“都不发光”)．16．如图甲所示电路中，当开关S闭合时，两电流表的指针位置均如图乙所示，则通过L1的电流为______A，通过L2的电流为________ A.17．如图所示，电源电压是3 V且保持不变，S闭合后电压表示数为1 V，则灯L2两端的电压为 ________V; 若断开开关，电压表示数将 ________(填 “变大”“变小”或“不变”)．三、作图题(本大题共2小题，每小题3分，共6分)18．在如图中的空缺处，分别填入电流表或电池符号，使之成为一个完整的电路，图中箭头表示电流方向．19．如图甲是电吹风的电路图，图乙是电路元件实物图，选择开关绕O点转动，可分别置于OAB、OBC、OCD三个位置，使电吹风分别处于“热风挡”“冷风挡”“停止”三个状态．请根据图甲的电路图将图乙的实物图补画完整．四、实验探究题(本大题共2小题，20题10分，21题8分，共18分)20．小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图甲所示．(1)在连接电路的过程中，开关应该__________．(2)在实验中，小余试触时电流表的指针偏转至0刻度线左侧，根据你的分析，你认为原因可能是____________________________．(3)在实验过程中他们连接了如图乙所示的电路，闭合开关后，观察到灯L2 __________(填“发光”或“不发光”)，通过分析电路连接情况，该电路存在的问题是______________________(写出一条即可)．(4)请在图乙上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测通过灯L2的电流，开关控制所有用电器．(5)他们连好电路后把电流表分别接入到电路中的A、B、C处，测出它们的电流如下表：他们下一步应该做的是________．A．整理器材，结束实验B．改变电流表的量程或换电流表再测几次C．换用不同规格的小灯泡，再测出几组电流值这样做的目的是______________________________．通过对上面数据的分析，可以得出的结论是________________________________．21．“探究串联电路的电压关系”的实验电路如图甲所示，请完成下列问题．(1)为了使探究得出的结论具有普遍意义，L1、L2应该选择________(填“相同”或“不同”)的小灯泡．在连接电路时，开关必须________．(2)在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表的B连接点不动，只断开A连接点，并改接到C连接点上．这种操作会导致电压表指针____________．(3)排除故障后，小明用电压表分别测A与B、A与C之间的电压，电压表的示数分别如图乙和图丙所示，则电压表的示数分别为UAB＝________V，UAC＝________V.(4)另一组同学在实验时发现两灯泡两端的电压UAB、UBC之和略小于UAC，与预期结果不相符，换用其他器材并规范操作，多次实验后结果均为UAB＋UBC＜UAC，其原因可能是________________．五、计算题(14分，要求写出必要的文字说明及解题过程)22．在如图所示的电路中，电源的电压恒定不变，当开关S闭合时，电流表示数为0.2 A，电压表V1的示数是2 V，电压表V的示数是3.5 V，则：(1)灯泡L1、L2是串联还是并联？(2)通过灯泡L1的电流是多少？(3)灯泡L1、L2两端的电压分别是多少？答案一、选择题8．C　解析：断开开关S2、S3，闭合开关S1时，电路为L2的简单电路，此时L1不发光，L2发光，故A错误；闭合开关S1、S2，断开开关S3时，灯泡L1和L2并联，故B错误；同时闭合开关S1、S2、S3时，电源发生短路，故C正确；闭合开关S1和S3，断开S2时，L1被短路不发光，L2可以发光，故D错误．12．B　解析：如果甲是电压表，乙、丙是电流表，闭合开关S，电源被短路，两个灯泡都不发光，故A错误；如果乙是电压表，甲、丙是电流表，两个灯泡并联，闭合开关S后，两个灯泡均发光，电流表甲测量干路中的电流，电流表丙测量通过L1的电流，电压表测量电源电压，故B正确；如果甲是电流表，乙、丙是电压表，只有L2接入电路中，L2发光，L1断路，L1不发光，故C错误；如果丙是电流表，甲、乙是电压表，两个灯泡均断路，均不发光，故D错误．二、填空题13．并联；开关14．用电器；直流；化学；闭合开关15．S3；S1和S2；L1 　16．0.22；0.88　17．1；变大三、作图题18．解：如图所示．19．解：如图所示．四、实验探究题20．解：(1)断开　(2)电流表正负接线柱接反了(3)不发光；A2、L2被短路 　(4)如图所示．(5)C；得出普遍性的规律；并联电路中干路电流等于各支路电流之和21．(1)不同；断开　(2)反向偏转　(3)2.8；5(4)导线有电阻五、计算题22．解：(1)因为电流表相当于导线，电压表相当于断路，所以此题中，闭合开关后，电流从电源正极出发，经过开关、灯泡L1、电流表、灯泡L2回到电源负极，即只有一条电流路径，所以L1、L2串联；此时电压表V1测灯泡L1两端的电压；电压表V测两个灯泡的总电压．(2)由于两个灯泡串联，所以电流处处相等，故当开关S闭合时，电流表示数为0.2 A，通过灯泡L1的电流是0.2 A.(3)根据分析可知，电压表V1测灯泡L1两端的电压，即灯泡L1两端电压为2 V；电压表V测两个灯泡的总电压，为3.5 V，故L2两端的电压为3.5 V－2 V＝1.5 V.实验次数A处的电流IA/AB处的电流IB/AC处的电流IC/A10.100.120.22答案速查123456789101112ACACCCBCADDB
