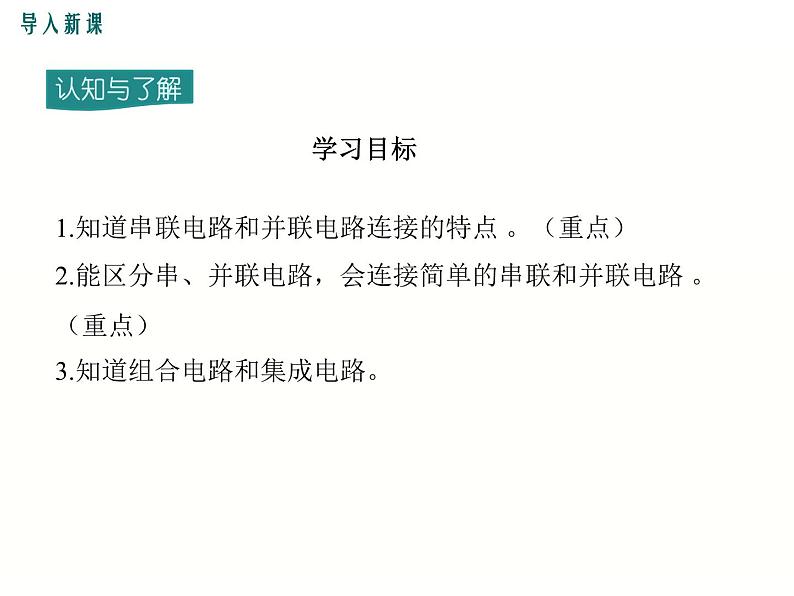

1.知道串联电路和并联电路连接的特点 。（重点）2.能区分串、并联电路，会连接简单的串联和并联电路 。（重点）3.知道组合电路和集成电路。

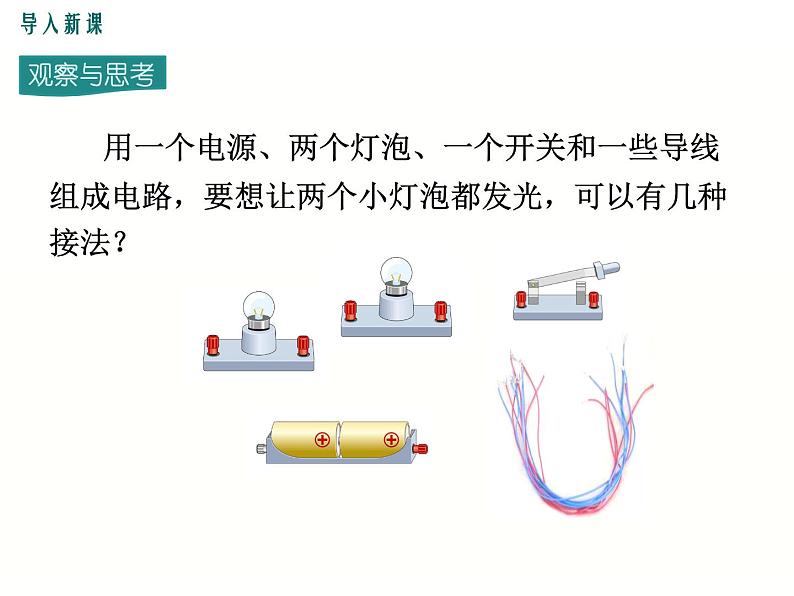

用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？

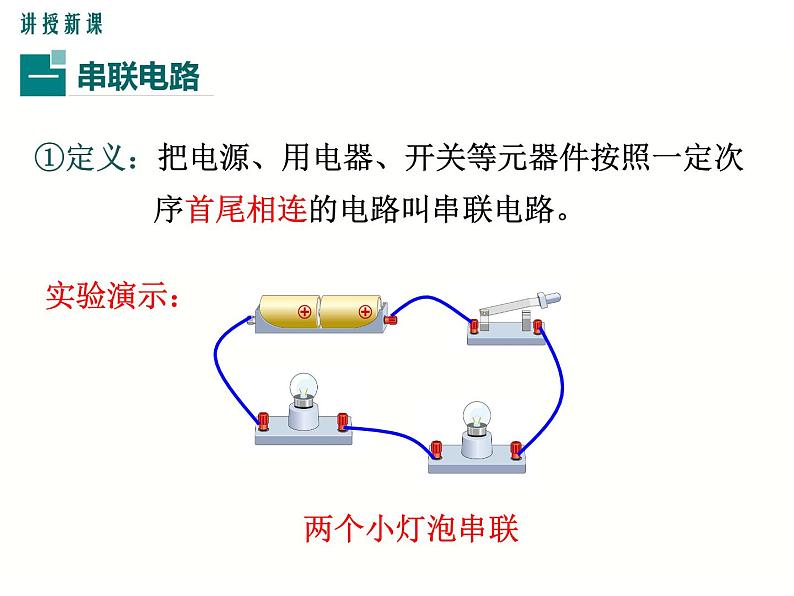

①定义：把电源、用电器、开关等元器件按照一定次序首尾相连的电路叫串联电路。

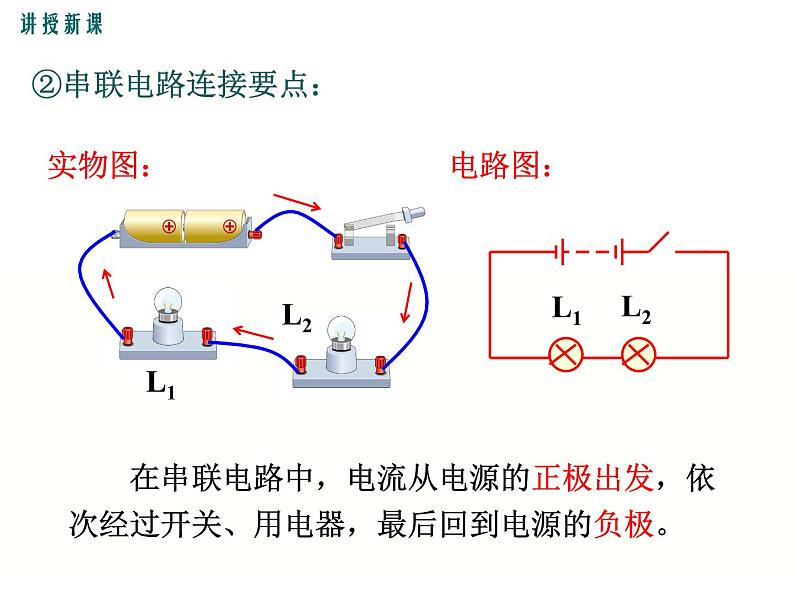

在串联电路中，电流从电源的正极出发，依次经过开关、用电器，最后回到电源的负极。

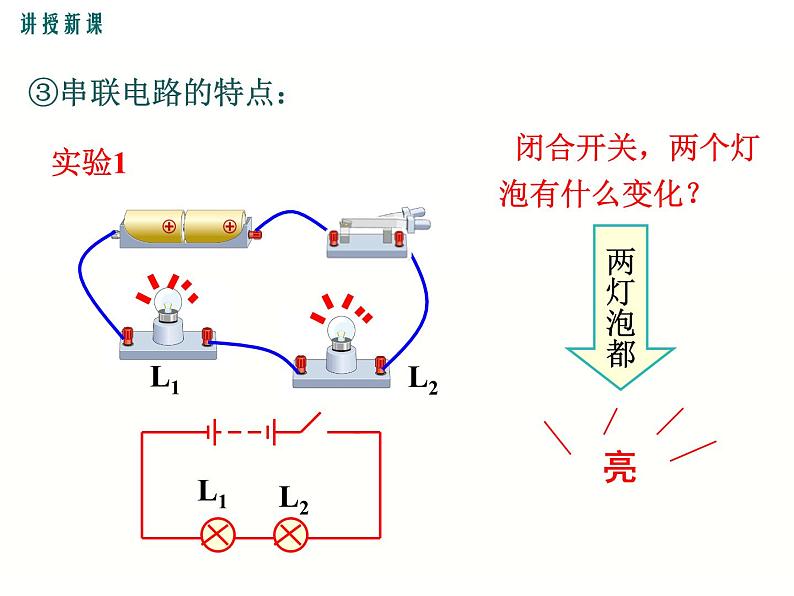

闭合开关，两个灯泡有什么变化？

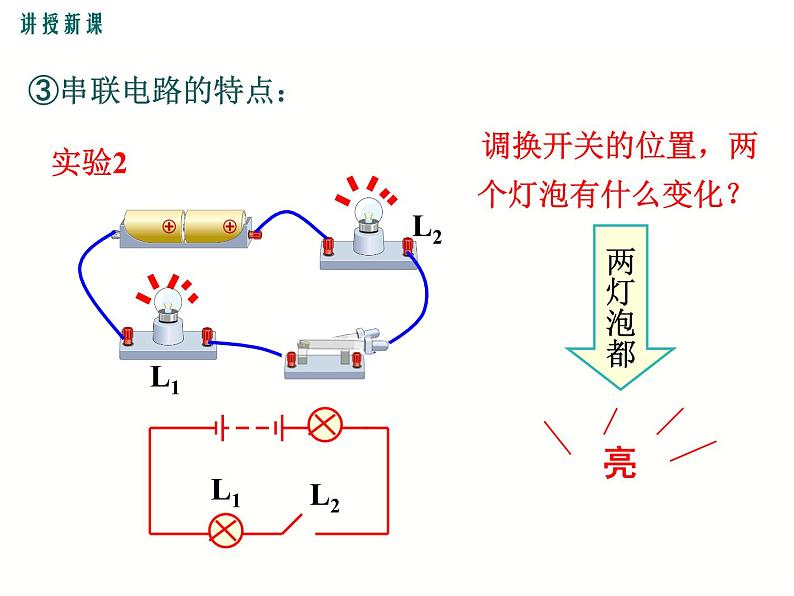

调换开关的位置，两个灯泡有什么变化？

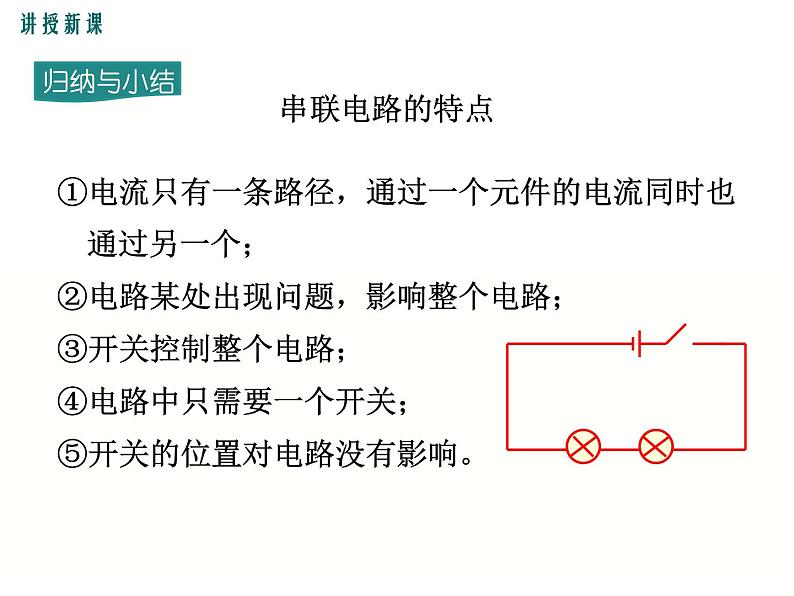

①电流只有一条路径，通过一个元件的电流同时也通过另一个；②电路某处出现问题，影响整个电路；③开关控制整个电路；④电路中只需要一个开关；⑤开关的位置对电路没有影响。
①定义：两个或以上的电路元件并列接在电路两点之间，这种方式连接的电路叫并联电路。
在并联电路中，电流从电源的正极出发，途中出现分支（支路），最后都回到电源的负极。
当断开S2，合上S、S1时，灯泡L1、L2有什么变化？
当断开S1，合上S、S2时，灯泡L1、L2有什么变化？
①电流有两条（或多条）路径；②各支路互不影响，各元件可以独立工作；③干路的开关控制整个干路；④支路的开关只控制本支路。
干路——所有电流流经的电路。
支路——部分电流流经的电路。
1.如题所示，灯L1与L2属于串联的是（ ）
2.如题所示，两只灯泡组成并联电路的是（ ）
在电路中，既有以串联方式连接又有以并联方式连接的电路称为组合电路。
集成电路是在单晶片上构接数千万个电子元件的电路。
开关的位置对电路没有影响
干路和支路开关控制作用不同
各支路用电器的工作互不影响
1.马路上的路灯总是一起亮，一起灭。如果它们其中一盏灯的灯丝断了，其他灯仍能正常发光。根据这些现象判断路灯是（ ） A.串联的 B.并联的 C.可能是串联的，也可能是并联的 D.不能确定是何种连接方式
2.按照图甲所示电路，将乙中各元件连接起来
3.在如图所示的电路中，为使灯L1、L2并联，应该（ ）
A.闭合开关S1、S2，断开S3B.闭合开关S1、S3，断开S2C.闭合开关S2、S3，断开S1D.同时闭合开关S1、S2、S3
