最新人教版九全物理仿真期末拔高高分必刷卷（含答案）

这是一份最新人教版九全物理仿真期末拔高高分必刷卷（含答案），共21页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

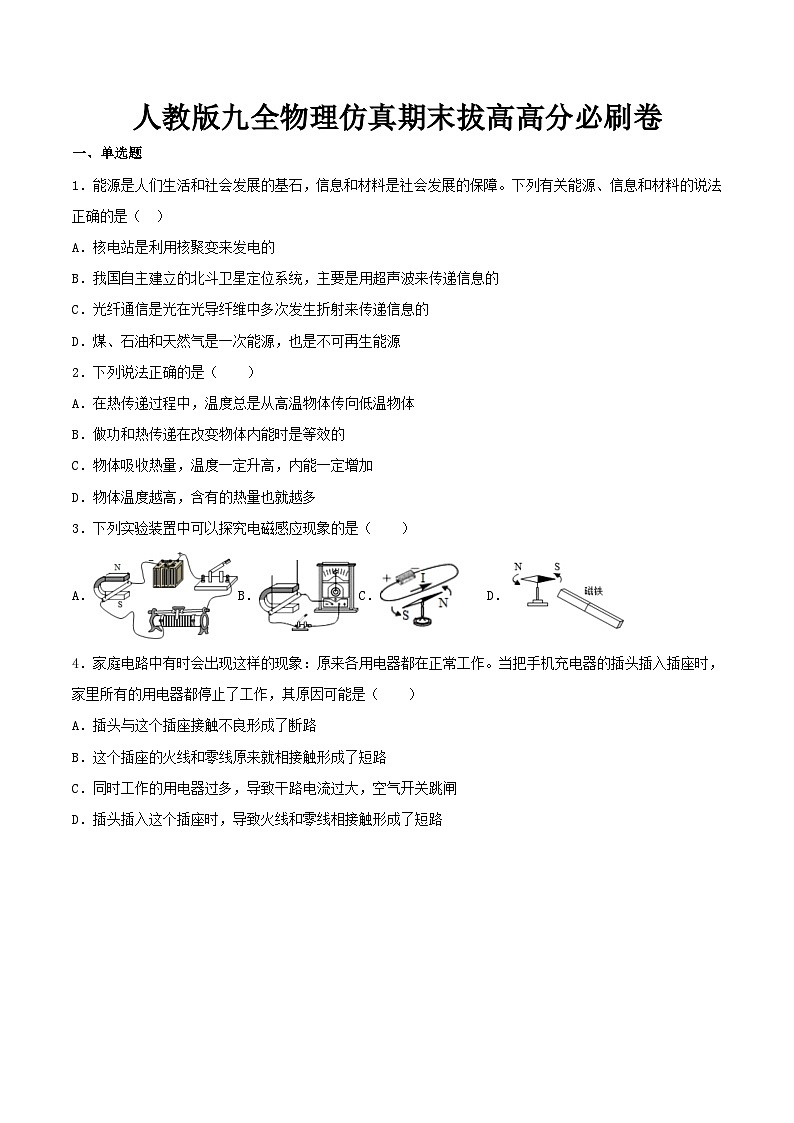

1．能源是人们生活和社会发展的基石，信息和材料是社会发展的保障。下列有关能源、信息和材料的说法正确的是（ ）
A．核电站是利用核聚变来发电的
B．我国自主建立的北斗卫星定位系统，主要是用超声波来传递信息的
C．光纤通信是光在光导纤维中多次发生折射来传递信息的
D．煤、石油和天然气是一次能源，也是不可再生能源
2．下列说法正确的是（ ）
A．在热传递过程中，温度总是从高温物体传向低温物体
B．做功和热传递在改变物体内能时是等效的
C．物体吸收热量，温度一定升高，内能一定增加
D．物体温度越高，含有的热量也就越多
3．下列实验装置中可以探究电磁感应现象的是（ ）
A．B．C．D．
4．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作。当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（ ）
A．插头与这个插座接触不良形成了断路
B．这个插座的火线和零线原来就相接触形成了短路
C．同时工作的用电器过多，导致干路电流过大，空气开关跳闸
D．插头插入这个插座时，导致火线和零线相接触形成了短路

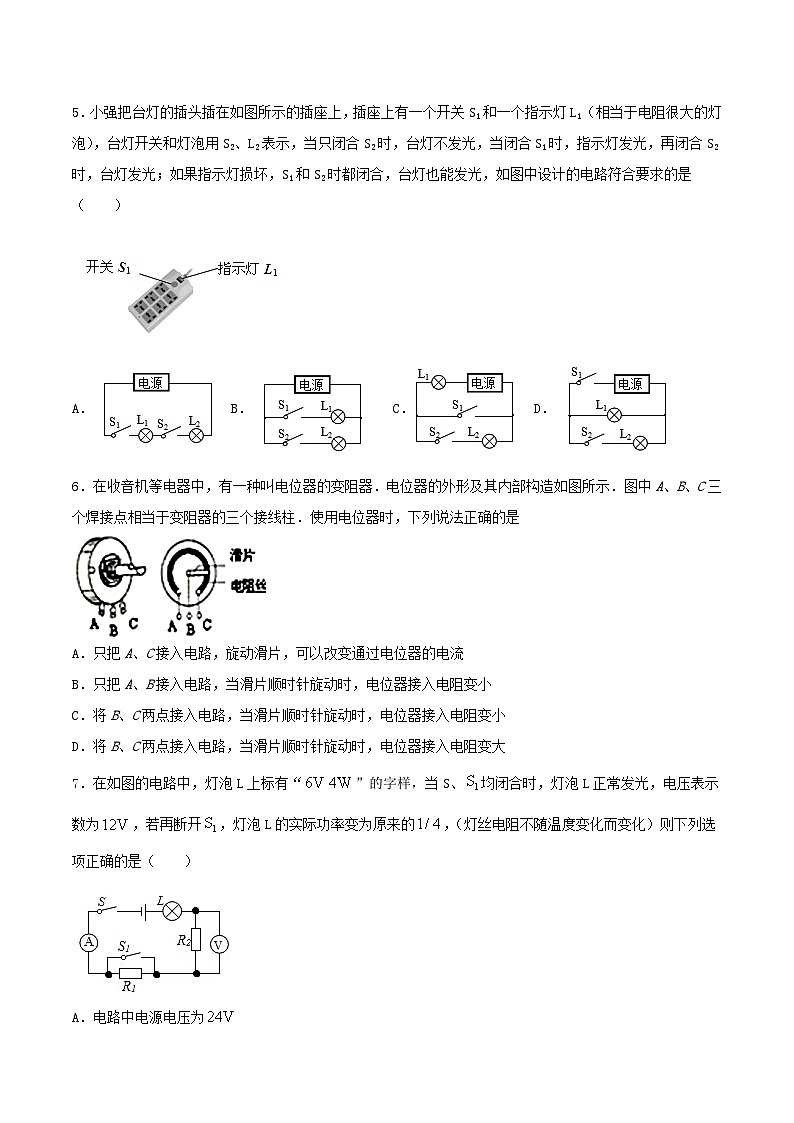

5．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（ ）
A．B．C．D．
6．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是
A．只把A、C接入电路，旋动滑片，可以改变通过电位器的电流
B．只把A、B接入电路，当滑片顺时针旋动时，电位器接入电阻变小
C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电阻变小
D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电阻变大
7．在如图的电路中，灯泡L上标有“”的字样，当S、均闭合时，灯泡L正常发光，电压表示数为，若再断开，灯泡L的实际功率变为原来的，（灯丝电阻不随温度变化而变化）则下列选项正确的是（ ）
A．电路中电源电压为
B．电阻的阻值为
C．断开后，电压表的示数变大
D．断开前后，电流表的示数之比为4∶1
二、填空题

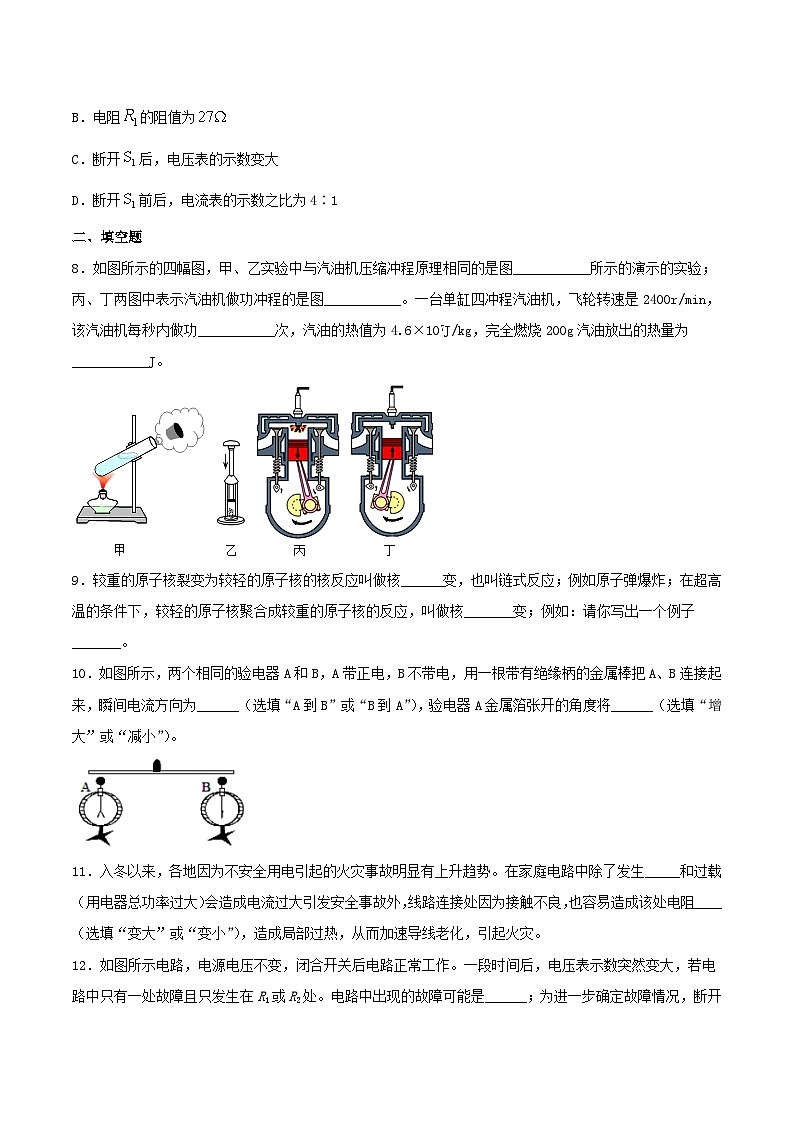

8．如图所示的四幅图，甲、乙实验中与汽油机压缩冲程原理相同的是图___________所示的演示的实验；丙、丁两图中表示汽油机做功冲程的是图___________。一台单缸四冲程汽油机，飞轮转速是2400r/min，该汽油机每秒内做功___________次，汽油的热值为4.6×107J/kg，完全燃烧200g汽油放出的热量为___________J。
9．较重的原子核裂变为较轻的原子核的核反应叫做核______变，也叫链式反应；例如原子弹爆炸；在超高温的条件下，较轻的原子核聚合成较重的原子核的反应，叫做核_______变；例如：请你写出一个例子_______。
10．如图所示，两个相同的验电器A和B，A带正电，B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，瞬间电流方向为______（选填“A到B”或“B到A”），验电器A金属箔张开的角度将______（选填“增大”或“减小”）。
11．入冬以来，各地因为不安全用电引起的火灾事故明显有上升趋势。在家庭电路中除了发生_____和过载（用电器总功率过大）会造成电流过大引发安全事故外，线路连接处因为接触不良，也容易造成该处电阻____（选填“变大”或“变小”），造成局部过热，从而加速导线老化，引起火灾。
12．如图所示电路，电源电压不变，闭合开关后电路正常工作。一段时间后，电压表示数突然变大，若电路中只有一处故障且只发生在R1或R2处。电路中出现的故障可能是______；为进一步确定故障情况，断开开关后，用完好的灯泡替换电阻R2，再闭合开关，若电压表示数变小，则故障一定是______。
13．标有“6V 3W”的小灯泡，它的电流——电压图像如图所示，则它正常工作10s消耗的电能是______J；将它与一个10Ω的定值电阻串联在8V的电路中，灯泡接入电路的电阻为______Ω，电路消耗的总功率为______W。
14．如图所示,电源电压不变,R1=10 Ω,R2=15 Ω．当S1、S2都闭合时,甲、乙都是电压表,则U甲∶U乙=____;当S1闭合,S2断开时,甲、乙都是电流表,则I甲∶I乙=____．
三、作图题
15．如图所示，一个有冷、热两挡的电吹风，其中A是电动机，B是电热丝，C是接照明电路的插头，请你按照要求完成电路图。要求：只闭合S1吹冷风；只闭合S2既无风又不发热；同时闭合S1、S2吹热风。
（______）
16．进步神速的周润春同学在自家盖的房间安装了一盏“220V 100W”的顶灯和一盏“220V 5W”的壁灯．他打算把这两盏灯并联，然后另用一个普通的拉线开关S2同时来控制两灯．但接完后，他合上开关S1，拉线开关S2仍然断开时，发现壁灯已亮、顶灯却很暗．他接着合上拉线开关S2，结果壁灯灭，顶灯很亮，试画出他错接的电路图．
（_____）
17．如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向．
（______）
四、实验题
18．为了比较两种燃料的热值，小明采用如图甲所示的两套完全相同的装置进行实验，烧杯内水的初温和质量相同，实验中忽略热量的损失。
(1)实验前调整铁夹A的位置，其目的是使______（石棉网/温度计）处于适当的高度；
(2)实验中应控制燃料燃烧的______（时间/质量）相同，根据______比较燃料燃烧放出热量的多少；
(3)小明选用了燃料a和燃料b 进行实验。当燃料燃尽时，小明记下了各个时刻烧杯中水温，绘制了图乙的图像，则可初步判断燃料______的热值大；
(4)另一组的小华也用图甲的两套完全相同的装置进行实验，比较燃料c和燃料d的热值，并重新在烧杯内加入初温和质量相同的水，在燃料烧完后也画出了水的温度随时间变化的图像如图丙所示。燃料c在6min时水就沸腾了，造成水过早沸腾的原因可能是______。分析图像可知燃料c燃烧10min放出的热量______（大于/等于/小于）燃料d燃烧15min 放出的热量；
(5)你认为根据丙图像______（能/不能）比较两种燃料热值的大小。
19．在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路：
(1)根据图示的情况可知，________（填“甲”或“乙”）的磁性强，依据是________，说明电流一定时，________，电磁铁的磁性越强；
(2)当滑片P向左移动时，电磁铁甲、乙吸引大头针的个数________（填“增加”或“减少”）说明________ ， 电磁铁的磁性越强；
(3)电磁铁在生活和实际中有着广泛的应用。以下利用电磁铁的特点工作的是 （____）
A．电热水壶 B．模型电动机
C．电磁继电器 D．手摇发电机
20．在用电压表和电流表测电阻的实验中。
①小明利用电压表和电流表测待测导体的电阻。实验电路如图，其中电表A的示数为______，待测导体的电阻为______欧；
②小华将滑动变阻器接入电路，测量Rx的电阻（如图12）。连按好电路，闭合开关，滑动变阻器的滑片从右向左滑动，并依次将数据记录在表中；
由表中数据可知，小华连接的实验电路是图______；
小华选用的滑动变阻器及连接方式是______；
③小圆在实验过程中发现电压表不能使用，于是将滑动变阻器调到最大值作为定值电阻R0使用（R0值已知）。如图测量Rx阻值。测量时，先闭合开关S1，断开开关S2，记录电流表A的示数为I1后断开开关S1，闭合开关S2，记录电流表A的示数为I2，则电阻Rx=______（用I1、I2和R0表示）；
小圆为了得到多组数据，向老师借用了一个定值电阻R0，按图15连接电路。并重复上述实验步骤和计算方法，多次测量求出Rx的阻值。则你认为小圆得到的Rx阻值是______的（选填“正确”或“错误”），理由是______。
五、计算题
21．为了利用太阳能资源，节约经营成本，某大型宾馆在楼顶安装了10台相同的太阳能热水器，每台热水器的水箱容积为200L．在夏季光照条件下，一满箱15℃的水经白天太阳能加热，温度可达到65℃．已知水的比热容为4.2×103J/（kg·℃），天然气的热值为8.4×107J/kg．求：
（1）10台热水器装满水时，温度从15℃升高到65℃吸收了多少热量？
（2）若这些热量由完全燃烧的天然气提供，需要多少千克天然气？
22．如图所示是一电热毯电路的示意图，R0是电热毯发热电阻丝，R是串联在电路中的定值电阻，S是温控开关，开关上标有“高（温）、低（温）关”的字样。已知电热毯高温档的功率为110W。（忽略温度对电阻的影响，电源两端电压不变）
(1)要使电热毯处于高温档，则开关S的动触片应置于a、b、c哪个触点？
(2)若电热毯处于高温档，每天正常工作5h，则一个月（按30天算）消耗多少千瓦时的电能？
(3)若R的阻值为660Ω，当电热毯处于低温加热状态时，R0的实际功率是多少？
六、综合题
23．某型号电热水瓶具有加热、保温、电动出水及干烧断电功能。其简化电路如图所示。S1是壶底温控开关，通常闭合，当壶底发热盘的温度达到120℃时自动断开。S2是壶壁温控开关，按下时对水加热，水烧开后自动断开，电热水瓶处于保温状态。S3是电动出水开关，按下时闭合，电磁泵将水抽出。已知电热水瓶保温功率为50W。加热功率为1000W。
(1)电热水瓶处于保温状态且不抽水时，电路中的电阻是多大___________？
(2)闭合S1、S3，电磁泵两端电压为10V。已知R3阻值为200Ω，求电磁泵的电功率___________。
(3)若水烧开后，S2因故障没有自动断开，则瓶里的水烧干后，经过___________s，S1才会断开？已知发热盘质量为0.4kg，比热容为0.5×103J/（kg·℃）。设水烧干瞬间，发热盘的温度为110℃，不计热损失。
24．汕尾市地处沿海，风力资源极为丰富，随着各项大型风力发电项目的建设，汕尾市将成为广东省知名风力发电基地．如图甲是某地风力发电的外景．风力发电机组主要由风机叶片和发电机组成．请回答下列问题：
(1)风力发电利用的是风能，风能是清洁的、________(填“可再生”或“不可再生”)能源；
(2)风机叶片具有质量轻、强度高、耐磨损等性能，通常用密度________(填“大”或“小”)、硬度大的复合材料制成；叶片形状像飞机的机翼，若叶片位置和风向如图乙所示，由于叶片两面空气流速不同而产生________差，使风叶旋转；
(3)风叶产生的动力通过传动系统传递给发电机，发电机是利用____________原理，把机械能转化为电能；
(4)某风力发电机的输出功率与风速的关系如图丙所示，由图像可以知道，当风速在v1到v2之间时，风速越大，发电机的电功率________；
(5)请你根据图像判断，台风来临时，能否给风力发电带来更大的经济效益？________(填“能”或“不能”)．
25．阅读短文，回答问题。
纯电动汽车
根据中汽协数据，2018年中国新能源汽车产销量已超过一百万辆，呈现出逆势上扬势头。如图是北汽新能源11月份最新上市的一款纯电动人工智能轿车EU5，补贴后售价为12-16万元。
电池是纯电动汽车的核心，衡量电池性能的一个重要参数是能量密度，即单位质量储存的电能。EU5搭载了高性能三元锂电池，能量密度达到了150W•h/kg，电池质保8年或15万公里，理论寿命为60万公里后容量不少于原来的60%。EU5配备专利电池管理系统及超低温预热充电技术——零下35度亦可正常启动和充电，最高续航里程更是达到了570km。EU5支持快充、慢充和普通220V插座充电。快充半小时即可将电量由30%充至80%；慢充7小时充满；若选配随车充电宝，普通220V插座就可充，25小时充满，无论哪种充电方式都需要供电系统中提供接地良好的地线，否则EU5拒绝接受充电。EU5的部分参数如下表。
能量回收是电动汽车特有的功能。车辆在减速或制动时车轮的转动会带动驱动电机转动，此时驱动电机就变成了发电机，能够产生电能为汽车的动力电池充电，达到能量回收利用的效果，同时具有辅助制动功能。电动汽车具有的动能越大，制动时回收的电能也就越多。EU5的能量回收又分为1、2、3三个挡位，1、2挡属于轻度能量回收挡，当驾驶者踩刹车时便可进行能量回收。3挡为重度能量回收挡，只要驾驶者轻轻放开油门就可进行能量回收，车速低于30km/h时能量回收功能自动关闭。
(1)EU5充电时要将外壳与地线保持良好接触，否则充不了电，这是为了防止_____；
(2)若按每千瓦时0.4元的居民电价计算，在最经济的情况下，EU5行驶100公里的电费成本为_____元（保留一位小数）；
(3)EU5在快充时（由30%充至80%）的充电功率为_____kW；
(4)关于EU5纯电动汽车，下列说法不正确的是_____；
A．EU5纯电动汽车的电池质量约为500kg B．能量回收系统可有效延长刹车片的寿命
C．能量回收系统可提高汽车的续航里程 D．快充使用的导线要比慢充粗
(5)若司机将EU5的档位设为能量回收的3档行驶，然后在速度表显示130km/h时松开油门（不踩刹车），直至速度减为10km/h保持匀速行驶．下列关于此过程中车速随时间变化的图象中比较符合实际的是_____。
A、 B、 C、 D、
实验序号
1
2
3
4
5
电压表示数（V）
7.20
5.60
4.00
2.50
0.003
电流表示数（A）
0.36
0.68
1.00
1.30
1.80
整车质量
1680kg
电池容量
60kW•h
电动机最大功率
160kW
最高时速
155km/h
参考答案
1．D
A．核电站是利用铀核裂变发生链式反应释放出大量的核能来发电的，是可控链式反应，故A错误；
B．北斗卫星定位系统是利用电磁波来传递信息的，故B错误；
C．光纤通信是利用激光从光纤的一端射入，在内壁上多次反射后在另一端射出来，然后在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息，故C错误；
D．煤炭、石油、天然气可以直接从自然界获得，属于一次能源，且消耗后不能在短期内从从自然界得到补充，是不可再生能源，故D正确。
2．B
A．热传递过程中，热量由高温物体向低温物体传递，即传递的是热量而不是温度，故A错误；
B．改变物体内能的方法一是做功，例如克服摩擦做功可使物体的内能增加，二是热传递，物体吸收热量、内能增加，放出热量、内能减少，这两种方法对于改变物体的内能来说是等效的，故B正确；
C．物体吸收热量，内能一定增加，温度不一定升高，例如晶体熔化、液体在沸腾过程，吸热但温度不变，故C错误；
D．热量是过程量，不能说含有或具有热量，故D错误。
3．B
A．探究通电导体在磁场中受到力的作用的实验装置，故A不符合题意；
B．探究电磁感应现象的实验装置，故B符合题意；
C．探究通电导体周围磁场的实验装置，故C不符合题意；
D．探究磁极间的相互作用的实验装置，故D不符合题意。
4．D
A．若是插头与这个插座接触不良形成了断路，则手机充电器不工作，不会影响室内其它的用电器，故A不符合题意；
B．若是这个插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，空气开关跳闸，室内所有用电器早就停止了工作，故B不符合题意；
C．手机充电器的功率很小，使用后对干路电流的影响比较小，不会导致干路中总电流过大，空气开关跳闸，故C不符合题意；
D．若是插头插入这个插座时，导致火线和零线相接触形成了短路，空气开关跳闸，室内所有的用电器全部停止了工作，故D符合题意。
5．D
A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；
B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；
C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；
D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。
6．C
A．只把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小．故A错误．
B．只把A和C接入电路，电位器相当于定值电阻，移动滑片，不管是顺时针转动还是，电阻不变，电源电压不变，无法改变通过电位器的电流．故B错误；
CD．只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小，故C正确，D错误．
7．B
A．当S、均闭合时，被短路，灯泡L正常发光，则灯泡L的电压为6V，电压表测的电压，其示数为，灯泡L上标有“”的字样，则电路中的电流
则的阻值
串联电路电源电压等于各用电器电压之和，则电源电压
故A错误；
B．断开，灯泡L与定值电阻和定值电阻串联，灯泡L上标有“”的字样，则灯泡的电阻
灯泡L的实际功率变为原来的，则灯泡的功率变为1W，由可知电路中的电流
则电阻两端的电压

则电阻的阻值
故B正确；
C．若再断开，灯泡L与定值电阻和定值电阻串联，电路总电阻增大，总电压不变，由可知，电路中电流减小，定值电阻的阻值不变，所以其两端电压减小，故C错误；
D．断开前后的电流之比为
故D错误。
8．乙 丙 20 9.2×106
[1]甲图对试管中的水加热，加快水的汽化，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能，与汽油机做功冲程原理相同；乙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧。是通过对物体做功来增大物体内能的，将机械能转化为内能的过程，与汽油机压缩冲程原理相同。
[2]丙图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程；做功冲程将内能转化为机械能；丁图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程；压缩冲程是把机械能转化为内能的过程。
[3]汽油机飞轮转速是
2400r/min=40r/s
所以此汽油机每秒钟转40圈，可完成20个工作循环，80个冲程，对外做20次功。
[4]汽油完全燃烧放出的热量
9．裂 聚 见解析
[1]核裂变是指一个重原子核，分裂成两个或多个中等原子量的原子核，引起链式反应，从而释放出巨大的能量；
[2]核聚变是指在超高温的条件下两个质量较小的原子核结合成质量较大的新核并放出大量能量的过程；
[3]氘和氚结合成氦核的过程属于核聚变。
10．A到B 减小
[1]由于两个相同的验电器A和B，A带正电，缺少电子，B不带电，所以用金属棒把A和B连接的瞬间，电子从B到A移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向为A到B。
[2]这时验电器A金属箔张开的角度将减小，验电器B金属箔张开的角度将增大。
11．短路 变大
[1]引起家庭电路中电流过大的原因是：一是短路，二是过载，即用电器总功率过大；这些可能造成电流过大引发安全事故。
[2]在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，导线连接处与导线串联在电路中，通过的电流相等、通电时间相等，由Q=I2Rt可知，连接处产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾。
12．R1短路或R2开路 R2开路
[1]如图，两个电阻是串联的，电压表测量R2两端的电压，两个电阻两端的电压之和等于电源电压。只有R1或R2出故障，要么短路要么断路。
如果R1短路，只有R2接入电路，R2的电压等于电源电压，所以电压表示数变大，符合题意。
如果R2短路，电压表测量导线的电压，所以电压表示数变小，不符合题意。
如果R1断路，整个电路都断开，没有电流通过，电压表也没有示数，所以电压表示数变小，不符合题意。
如果R2断路，电压表和电源串联在一起，电压表测量电源电压，所以电压表示数变大，符合题意。
[2]如果R1短路，只有R2接入电路，断开开关后，用完好的灯泡替换电阻R2，再闭合开关，电压表的示数还是等于电源电压，电压表示数不变。不符合题意。
如果R2断路，电压表测量电源电压，用完好的灯泡替换电阻R2，再闭合开关，电路正常，灯泡和R1是串联的，电压表测量灯泡的电压，所以电压表示数小于电源电压。符合题意。
13．30 10 3.2
[1]灯泡正常工作10s消耗的电能是
[2]根据串联电路电流、电压规律，当通过灯泡和定值电阻的电流是0.4A时，由图像可知灯泡两端的电压是4V，定值电阻两端的电压
灯泡和定值电阻串联的总电压正好为8V。
灯泡此时的电阻为
[3]电路消耗的总功率为
14．3∶5 5∶2
两个电阻串联，电压之比是和电阻是成正比的，所以两个电阻两端的电压之比是2：3，当S1、S2都闭合时．甲、乙都是电压表，则U甲：U乙=3：5；当S1闭合，S2断开时，甲、乙都是电流表，两个电阻是并联的，电流之比和电阻是反比的，则I甲：I乙=5:2．
15．
只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风，所以S1为干路开关，S2控制电热丝，答案如图所示：
16．
根据题意，合上开关S1，拉线开关S2 仍然断开时，两灯已亮，所以S2没有控制两灯，且壁灯已亮、而顶灯却很暗．是因为两灯串联的缘固；合上拉线开关S2，结果壁灯灭，顶灯很亮，说明开关S2与壁灯并联，将壁灯短路了，此时顶灯正常工作，据此连接电路，如图：
17．
由题意可知，闭合开关S后小磁针沿顺时针方向偏转90°后静止，则小磁针N极指向右端，S极指向左端，根据异名磁极相互吸引可知，通电螺线管的右端为N极、左端为S极．因为在磁体外部，磁感线总是从N极发出，回到S极，所以图中磁感线的方向是指向左的．根据安培定则，伸出右手使大拇指指向螺线管的N极（即右端），则四指弯曲所指的方向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，右端为负极，如图所示：
18．石棉网 质量 温度计上升的示数 b 水的初温偏高（水的质量偏少或燃料质量偏多等合理给分） 大于 能
(1)[1]实验时要用火焰的外焰加热；调整铁夹A的位置，其目的是使石棉网处于适当的高度，方便用外焰加热。
(2)[2][3]实验中应控制燃料燃烧的质量相同，通过比较温度计上升的示数来比较燃料燃烧放出热量的多少。
(3)[4]由图乙知道，当燃料燃尽时，图线b的温度变化大，说明相同质量的a、b燃料完全燃烧时b放出的热量多，则b的热值大。
(4)[5]燃料c在6min时水就沸腾了，说明水吸收的热量多，造成水过早沸腾的原因可能是燃料c的燃烧过程比较快。
[6]由图丙知道，燃料c燃烧10min放出的热量已经使水沸腾，燃料d燃烧15min放出的热量没有使水沸腾，表明c放出的热量多。
(5)[7]由图丙知道，两种燃料全部燃尽时，c燃料使水升高的温度更大，则c的热值大，故能比较热值的大小。
19．乙 吸引的大头针个数多 线圈匝数越多 增加 电流越大 C
(1)[1][2][3]由图可知，甲乙两电磁铁串联在一起，则通过的电流相等，乙电磁铁吸引大头针的个数比甲多，所以乙电磁铁的磁性强，而乙电磁铁的线圈匝数较多，这说明：在电流一定时，线圈匝数越多，电磁铁的磁性越强。
(2)[4][5]当滑动变阻器滑片向左移动时，线圈匝数不变，变阻器接入电路的电阻变小，电流变大，电磁铁甲、乙吸引大头针的个数都会增加，这说明：在线圈匝数一定时，电流越大，电磁铁的磁性越强。
(3)[4]A．电热水壶是利用电流的热效应工作的，故A项不符合题意；
B．模型电动机是根据通电线圈在磁场中受力转动的原理制成的，故B项不符合题意；
C．电磁继电器的主要组成部分是电磁铁，是利用电磁铁通电时有磁性，断电时无磁性的原理工作的，故C项符合题意；
D．手摇发电机是根据电磁感应原理制成的，故D项不符合题意。
20．2.0 10欧 丙 B 错误 未控制R0、Rx两端电压相同
①[1]图中电表A并联在电阻两端，所以是电压表，选择的是小量程，分度值是0.1V，示数是2V。
[2]图中电表B是电流表，示数是0.2A，则待测导体的电阻为
②[3]由数据可知，随着电压表示数的减小，电流是增大的，图甲中电压表测电源电压，示数应该是不变的，所以图甲电路与数据不符合；图乙中电压表测定值电阻的电压，若电压减小，通过定值电阻的电流也应该是减小的，所以图乙电路与数据不符合；图丙电压表测滑动变阻器的电压，根据串联分压规律，随着滑动变阻器阻值减小，分得电压减小，电路总阻值减小，电流增大，与实验数据相符合，所以由表中数据可知，小华连接的实验电路是图丙。
[4]由第一组数据可知，此时滑动变阻器的阻值
所以滑动变阻器应选“20Ω 2A”规格的，由电路图可知，滑片向向左移动电阻减小，所以应接滑动变阻器左下的接线柱。
故选B。
③[5]将滑动变阻器调到最大值作为定值电阻R0使用先闭合开关S1，断开开关S2，此时滑动变阻器单联，记录电流表A的示数为，则此时的电源电压，断开开关S1，闭合开关S2，此时单联，其电压等于电源电压，记录电流表A的示数为I2，则电阻为
[6][7]小圆得到的Rx阻值是错误的，因为按照小圆设计的电路图，根据串联分压规律，按照上述步骤，滑动变阻器阻值不变，因为和阻值不相同，所以分压不同，即未控制R0、Rx两端电压相同，无法测出的阻值。
21．4.2×108 ； 5
（1）一满箱水的体积：
v=200L=200×10-3m3，
一满箱水的质量：
m水=ρ水v=1.0×103kg/m3×200×10-3m3=200kg，
一满箱水的温度从15℃升高到65℃，所吸收的热量为:
Q吸=c水m水△t=4.2×103J/(kg•℃)×200kg×(65℃-15℃)=4.2×107J，
10台热水器装满水时，水吸收的热量：
Q=4.2×107J×10=4.2×108J；
（2）由题知，10台热水器获得的太阳能相当于质量为m的天然气完全燃烧放出的热量，
即：
Q放=mq=Q=4.2×108J，
m== =5kg．
22．(1)c；(2)16.5；(3)17.6W
(1)根据公式可知，电路中的总电阻越小，发热功率越大，由图可知，当S位于c点时，电热毯处于高温档。
(2) 电热毯处于高温档，一个月消耗的电能为
(3)当S位于b时，电热毯处于低温加热状态
此时电路中的电流为
则R0的实际功率为
答：(1)要使电热毯处于高温档，则开关S的动触片应置于c触点；
(2)若电热毯处于高温档，每天正常工作5h，则一个月（按30天算）消耗16.5千瓦时的电能；
(3)若R的阻值为660Ω，当电热毯处于低温加热状态时，R0的实际功率是17.6W。
23．968Ω 10.5W 2
(1)当电热水瓶处于保温状态且不抽水时，电路中仅有R2工作，则
(2)由串联分压可求R3两端电压为
U3=U-UM=220V-10V=210V
则电路电流为
则由P=UI可求电磁泵的电功率为
PM=UMI=10V×1.05A=10.5W
(3)瓶里的水烧干后，发热盘温度由110℃升高到120℃吸收热量为
需要时间为
答：(1)电路中R2阻值为968Ω；
(2)电磁泵电功率为10.5W；
(3) 瓶里的水烧干后，经过2s才会断开开关。
24．可再生 小 压强(或压力) 电磁感应 越大 不能
（1）[1]能源分为可再生能源与不可再生能源，风能属于可再生能源；
（2）[2][3]风机叶片的密度越小，质量越小，在转动时消耗的能量越小；空气流速不同，压强就不同，流速越大压强越小，压强越小，压力就越小，造成的压力差，使风叶转动；
（3）[4]发电机的原理是电磁感应，是导体在磁场中做切割磁感线运动时，产生了感应电流；
（4）[5]由图示可知，当风速在v1到v2之间时，随着风速的增大，发电机组的电功率是越来越大的；
（5）[6]由图示可知，当转速达到一定值后，发电机组的电功率就不再提高了，所以过大的风力并不会带来最大的效益．
25．触电 4.2 60 A B
(1)[1]电动车的外壳有大量的金属材料，充电时需要供电系统中提供接地良好的地线，是为了防止人接触电动车而发生触电事故。
(2)[2]根据最高续航里程更是达到了570km，电池容量60kW⋅h，按每千瓦时0.4元的居民电价计算，行驶1km需要的费用是
≈0.042元/km
因此行驶100公里的电费成本
0.042元/km×100km=4.2元
EU5行驶100公里的电费成本为4.2元。
(3)[3]快充半小时即可将电量由30%充至80%，充电电能变化量
W=60kW⋅h×(80%−30%)=30kW⋅h
充电时间t=0.5h，因此充电功率
P===60kW
充电功率为60kW。
(4)[4]A．电池的能量密度达到了150W⋅h/kg，即0.15kW⋅h/kg电池容量是60kW⋅h，因此电池的质量是
m= =400kg
故A错误，符合题意；
B．能量回收利用的效果，同时具有辅助制动功能，因此减小了刹车片的使用，有效延长刹车片的寿命，故B正确，不符合题意；
C． 能量回收是电动汽车特有的功能，车辆在减速或制动时车轮的转动会带动驱动电机转动，此时驱动电机就变成了发电机，能够产生电能为汽车的动力电池充电，达到能量回收利用的效果，可提高汽车的续航里程，故C正确，不符合题意；
D． 快充时，电功率大，通过导线的电流大，因此使用的导线要比慢充粗，故D正确，不符合题意。
故选A。
(5)[5]EU5的能量回收挡位，它又分为1、2、3三个挡位，只要驾驶者轻轻放开油门就可进行重度能量回收挡，当驾驶者踩刹车时进行轻度能量回收挡；所以，速度表显示130km/h时松开油门(不踩刹车)，汽车进行3档重度能量回收，此时汽车有较多的机械能转化为电能储存，汽车速度减小的较快；此后汽车进行轻度能量回收，则汽车速度减小较慢，汽车速度减为10km/h保持匀速行驶。由图象知B符合题意，故选B。
