广东版高考物理复习专题一0三交变电流电磁振荡传感器教学课件

这是一份广东版高考物理复习专题一0三交变电流电磁振荡传感器教学课件，共35页。

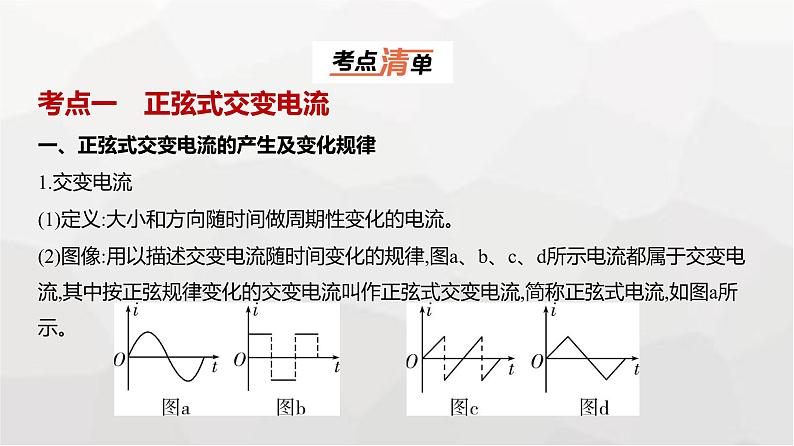

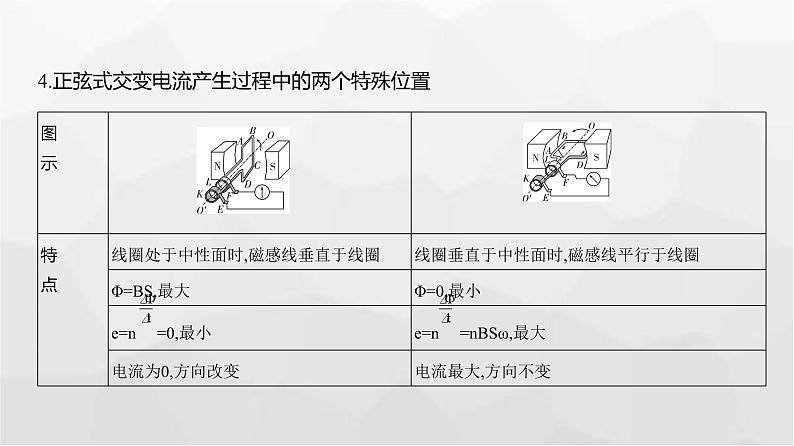

4.正弦式交变电流产生过程中的两个特殊位置

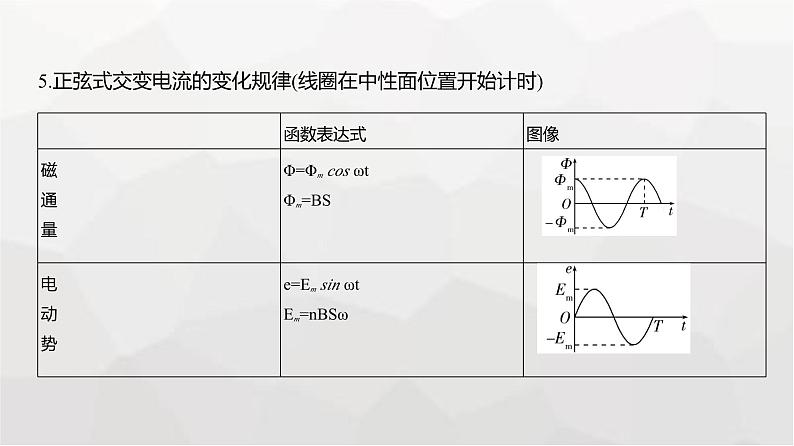

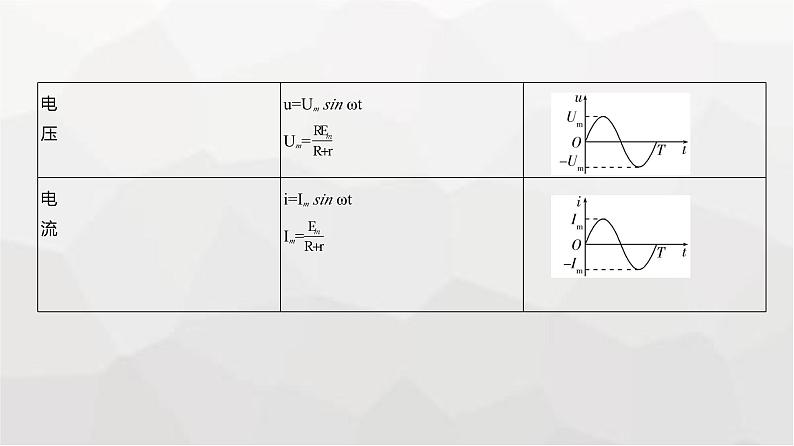

5.正弦式交变电流的变化规律(线圈在中性面位置开始计时)

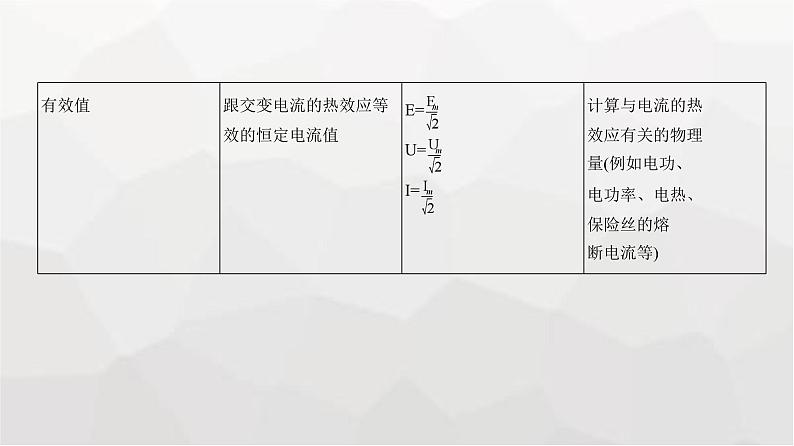

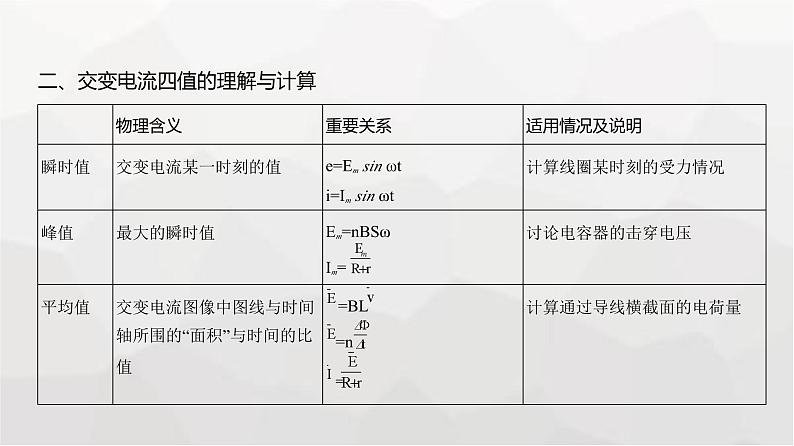

二、交变电流四值的理解与计算

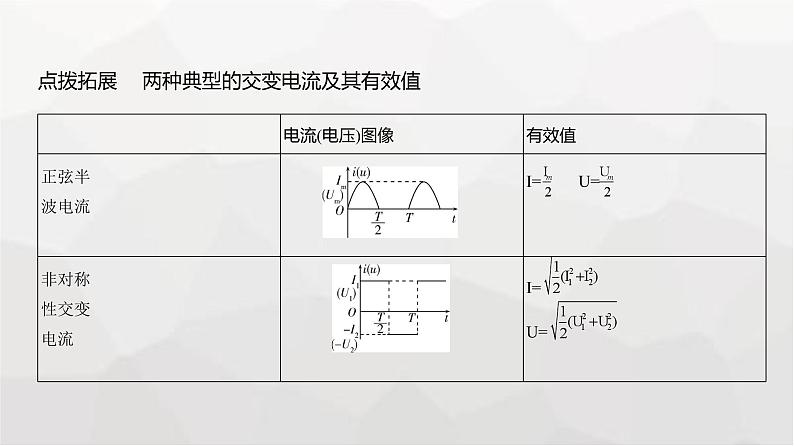

点拨拓展     两种典型的交变电流及其有效值
例1    (多选)如图甲所示,在匀强磁场中,一矩形金属线圈两次分别以不同的转速绕与 磁感线垂直的轴匀速转动,产生的感应电动势随时间的变化规律如图乙所示,则 (        ) 　     A.t=0时,穿过线圈的磁通量均为零B.a表示的瞬时值表达式为u=10 sin 5πt(V)
C.a表示的交变电流的频率为25 HzD.b表示的感应电动势的最大值为  V  解题指导    (1)只有当线圈刚好转到中性面位置时开始计时,电流的瞬时值表达式才是正弦形式,其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关。(2)注意峰值公式Em=nBSω中的S为有效面积。(3)要注意电流方向改变的次数和电流周期性变化的次数不同。  解析    由题图乙可知,t=0时,产生的感应电动势为零,可知此时线圈位于中性面位置,磁通量最大,A错误;图线a表示的感应电动势最大值为10 V,周期为0.4 s,〗a表示的瞬 时值表达式为u=Em sin ωt=10 sin  t(V)=10 sin 5πt(V),B正确;a表示的交变电流的频
率为f= =2.5 Hz,C错误;根据a表示的瞬时值表达式u=10 sin 5πt(V)可得NBSωa=NBS =10 V,b图线表示的感应电动势周期为0.6 s,所以b图线对应的电动势最大值为NBSωb=NBS· ,联立可得NBSωb=  V,D正确。  答案    BD
三、电感器和电容器对交变电流的影响1.电感器对交变电流的阻碍作用电感器对交变电流阻碍作用的大小用感抗表示,线圈的自感系数越大,交变电流的频 率越高,产生的自感电动势就越大,对交变电流的阻碍作用越大,感抗就越大。所以电 感器具有“通直流、阻交流,通低频、阻高频”的作用。2.电容器对交变电流的阻碍作用电容器对交变电流的阻碍作用叫容抗。电容器的电容越大,交变电流的频率越高, 充、放电进行得越快,容抗就越小。可见,电容器具有“隔直流、通交流,阻低频、通 高频”的作用。
考点二　理想变压器　远距离输电一、理想变压器1.构造与原理(1)构造:如图所示,变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。 
(2)工作原理:电磁感应中的互感现象。
2.理想变压器的基本关系
3.两种特殊的变压器(1)自耦变压器自耦变压器(又称调压器)只有一个线圈,其中的一部分作为另一个线圈,当交流电源接 不同的端点时,它可以降压(如图1)也可以升压(如图2),变压器的基本关系对自耦变压 器均适用。 
例2　图(a)是可拆变压器的实验装置图。已知小灯泡额定电压为2 V,调节学生电源, 使小灯泡正常发光,此时原线圈上的电压随时间变化如图(b)所示,则下列说法正确的 是 (　    ) 
A.此时通过灯泡的交变电流频率为10 HzB.此时变压器的原、副线圈匝数之比大于5∶1C.若拆走可拆卸铁芯,则灯泡两端没有电压D.若原线圈接学生电源直流输出端,则灯泡不能发光
  解析    此时通过灯泡的交变电流频率为f= =  Hz=50 Hz,故A错误;原线圈两端
电压有效值U1=  V=10 V,由于有能量损失,所以此时变压器的原、副线圈匝数之比
