三年（2022-2024）中考物理真题分类汇编（全国通用）专题17 电功和电功率-（解析版）
展开
这是一份三年（2022-2024）中考物理真题分类汇编（全国通用）专题17 电功和电功率-（解析版），共30页。试卷主要包含了【生活中的物理情景】220V，如图甲所示为某品牌电热水壶等内容，欢迎下载使用。

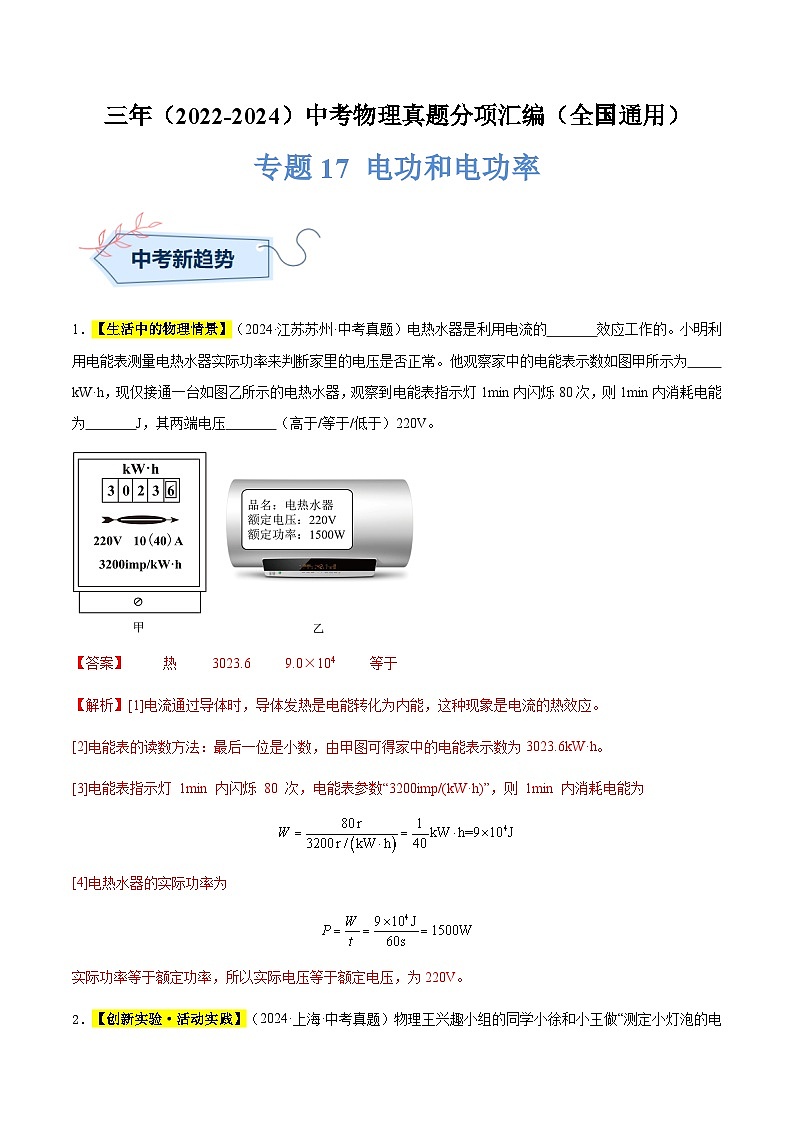

1．【生活中的物理情景】（2024·江苏苏州·中考真题）电热水器是利用电流的 效应工作的。小明利用电能表测量电热水器实际功率来判断家里的电压是否正常。他观察家中的电能表示数如图甲所示为 kW·h，现仅接通一台如图乙所示的电热水器，观察到电能表指示灯1min内闪烁80次，则1min内消耗电能为 J，其两端电压 （高于/等于/低于）220V。
【答案】 热 3023.6 9.0×104 等于
【解析】[1]电流通过导体时，导体发热是电能转化为内能，这种现象是电流的热效应。
[2]电能表的读数方法：最后一位是小数，由甲图可得家中的电能表示数为3023.6kW·h。
[3]电能表指示灯 1min 内闪烁 80 次，电能表参数“3200imp/(kW·h)”，则 1min 内消耗电能为
[4]电热水器的实际功率为
实际功率等于额定功率，所以实际电压等于额定电压，为220V。

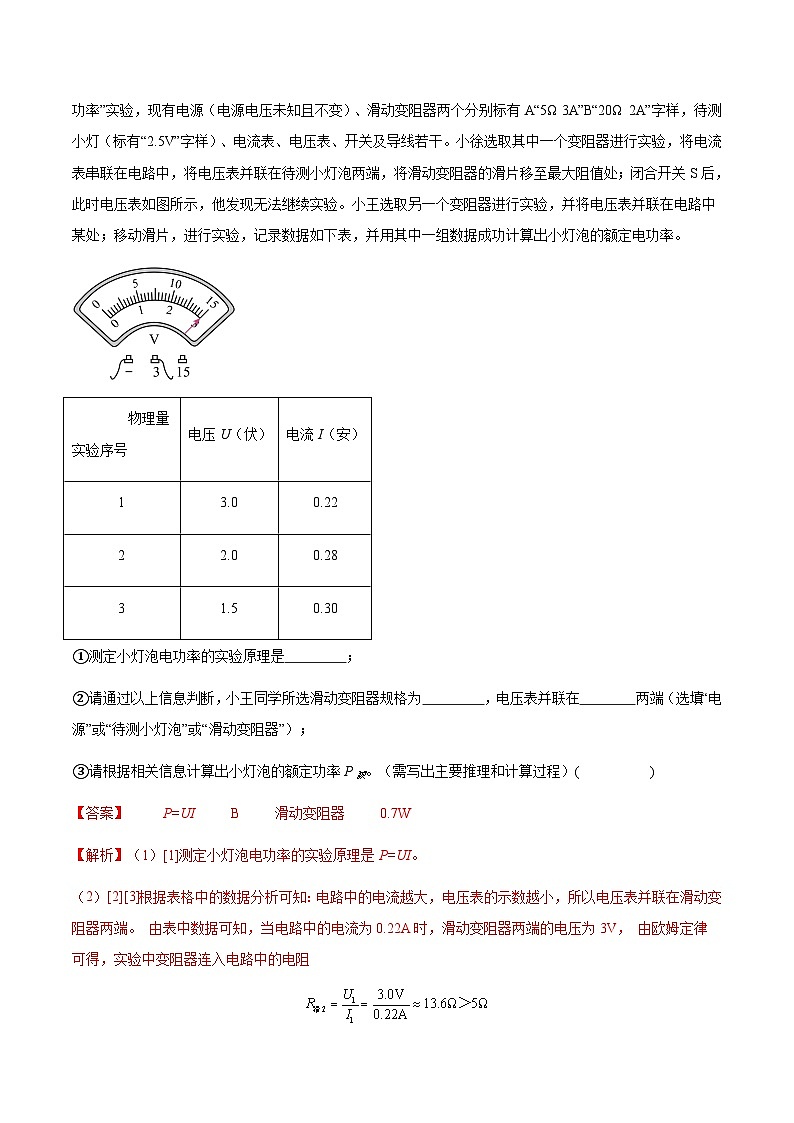

2．【创新实验·活动实践】（2024·上海·中考真题）物理王兴趣小组的同学小徐和小王做“测定小灯泡的电功率”实验，现有电源（电源电压未知且不变）、滑动变阻器两个分别标有A“5Ω 3A”B“20Ω 2A”字样，待测小灯（标有“2.5V”字样）、电流表、电压表、开关及导线若干。小徐选取其中一个变阻器进行实验，将电流表串联在电路中，将电压表并联在待测小灯泡两端，将滑动变阻器的滑片移至最大阻值处；闭合开关S后，此时电压表如图所示，他发现无法继续实验。小王选取另一个变阻器进行实验，并将电压表并联在电路中某处；移动滑片，进行实验，记录数据如下表，并用其中一组数据成功计算出小灯泡的额定电功率。
①测定小灯泡电功率的实验原理是 ；
②请通过以上信息判断，小王同学所选滑动变阻器规格为 ，电压表并联在 两端（选填“电源”或“待测小灯泡”或“滑动变阻器”）；
③请根据相关信息计算出小灯泡的额定功率P额。（需写出主要推理和计算过程）( )
【答案】 P=UI B 滑动变阻器 0.7W
【解析】（1）[1]测定小灯泡电功率的实验原理是P=UI。
（2）[2][3]根据表格中的数据分析可知：电路中的电流越大，电压表的示数越小，所以电压表并联在滑动变阻器两端。 由表中数据可知，当电路中的电流为0.22A时，滑动变阻器两端的电压为3V， 由欧姆定律可得，实验中变阻器连入电路中的电阻
故选择的滑动变阻器B；

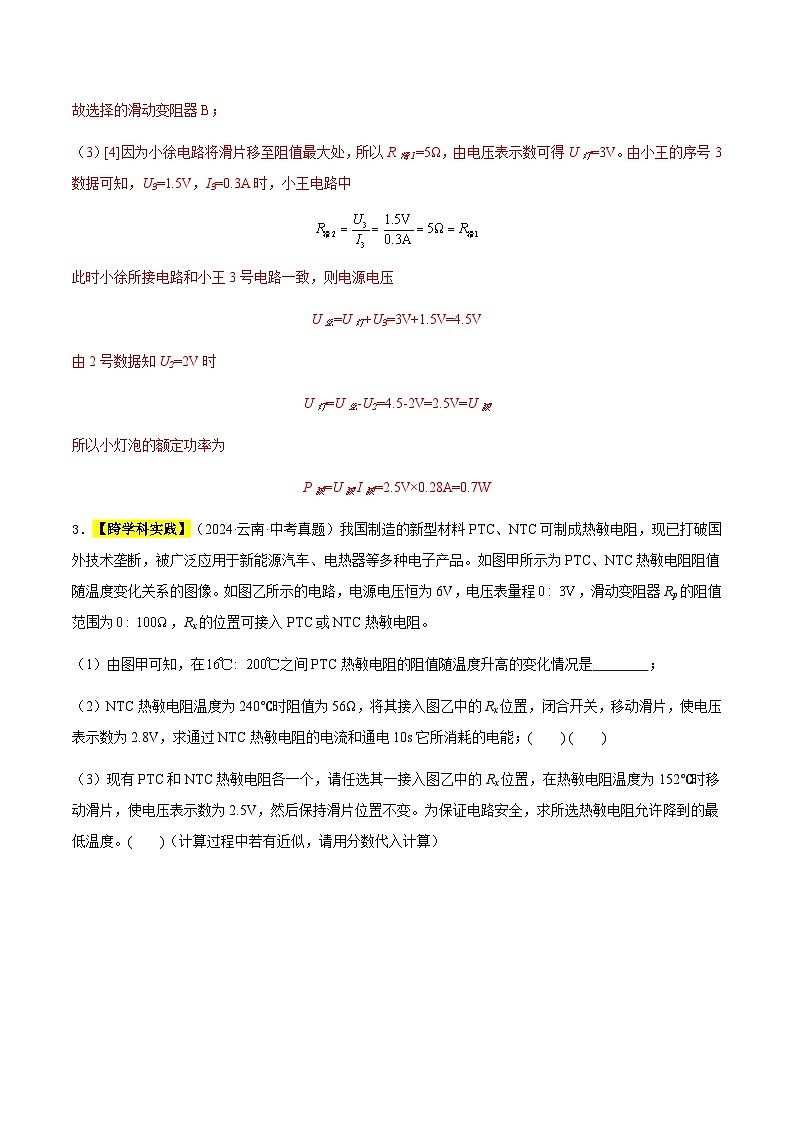

（3）[4]因为小徐电路将滑片移至阻值最大处，所以R滑1=5Ω，由电压表示数可得U灯=3V。由小王的序号3数据可知，U3=1.5V，I3=0.3A时，小王电路中
此时小徐所接电路和小王3号电路一致，则电源电压
U总=U灯+U3=3V+1.5V=4.5V
由2号数据知U2=2V时
U灯=U总-U2=4.5-2V=2.5V=U额
所以小灯泡的额定功率为
P额=U额I额=2.5V×0.28A=0.7W
3．【跨学科实践】（2024·云南·中考真题）我国制造的新型材料PTC、NTC可制成热敏电阻，现已打破国外技术垄断，被广泛应用于新能源汽车、电热器等多种电子产品。如图甲所示为PTC、NTC热敏电阻阻值随温度变化关系的图像。如图乙所示的电路，电源电压恒为6V，电压表量程，滑动变阻器Rp的阻值范围为，Rx的位置可接入PTC或NTC热敏电阻。
（1）由图甲可知，在之间PTC热敏电阻的阻值随温度升高的变化情况是 ；
（2）NTC热敏电阻温度为240℃时阻值为56Ω，将其接入图乙中的Rx位置，闭合开关，移动滑片，使电压表示数为2.8V，求通过NTC热敏电阻的电流和通电10s它所消耗的电能；( ) ( )
（3）现有PTC和NTC热敏电阻各一个，请任选其一接入图乙中的Rx位置，在热敏电阻温度为152℃时移动滑片，使电压表示数为2.5V，然后保持滑片位置不变。为保证电路安全，求所选热敏电阻允许降到的最低温度。( )（计算过程中若有近似，请用分数代入计算）
【答案】 先变小后变大 0.05A 1.4J 见解析
【解析】（1）[1]在之间PTC热敏电阻的阻值随温度升高而减小，在之间PTC热敏电阻的阻值随温度升高而增大，所以在之间PTC热敏电阻的阻值随温度升高的变化情况是先变小后变大。
（2）[2]通过NTC热敏电阻的电流
[3]通电10sNTC热敏电阻所消耗的电能
（3）[4]在热敏电阻温度为152℃时，两曲线相交，无论是PTC还是NTC热敏电阻接入电路，阻值均为60欧姆，此时电压表示数为2.5V，则Rp两端的电压为
串联电路电压比等于电阻比，故Rp连入电路的阻值为
解得
电压表最大测量值为3V，此时和Rp两端的电压相同，串联电路电流处处相等，所以和Rp的阻值相等，为84欧姆。由图甲可知，若将PTC接入电路，最低温度为24℃；若将NTC接入电路，最低温度为80℃。
4．【新中考·生活中的物理】（2024·重庆·中考真题）图甲是同学们自制的调光小台灯，图乙是台灯的电路原理图。电源电压为3V，R是调节亮度的变阻器，最大阻值为10Ω。灯L标有“2.5V；0.5W”字样。忽略温度对电阻的影响。求：
（1）灯L正常发光时的电阻；
（2）灯L正常发光时，变阻器R工作10min产生的热量；
（3）电源电压降为2.7V后，灯L的最小实际电功率。
【答案】（1）12.5Ω；（2）60J；（3）0.18W
【解析】解：（1）灯L正常发光时的电阻为
（2）灯L正常发光时，电路中的电流为
根据串联分压知识可知，变阻器两端的电压为
变阻器R工作10min产生的热量
（3）电源电压降为2.7V后，根据可知，当电路中电流最小时，灯L的实际电功率最小，忽略温度对电阻的影响，则当变阻器的阻值最大时，电路中的电流最小，为
则灯L的最小实际电功率为
答：（1）灯L正常发光时的电阻为12.5Ω；
（2）灯L正常发光时，变阻器R工作10min产生的热量为60J；
（3）电源电压降为2.7V后，灯L的最小实际电功率为0.18W。
5．【科学探究·跨学科实践】2024·重庆·中考真题）如图甲所示是我市某公园的便民饮水点及其饮水机内部电路简化图，其中的阻值为48.4Ω，和均为阻值不变的电热丝，饮水机有加热和保温档，正常工作时，保温档功率为110W。[]
（1）求饮水机在保温档正常工作时的电流；
（2）当只有饮水机工作时，将3kg水从10℃加热到100℃，加热前后公园安装的数字式电能表示数如图乙所示，求饮水机的加热效率；
（3）为节能减排，相关部门计划在该公园安装如图丙所示的太阳能电池为饮水机供电。已知晴天太阳能电池一天能发电0.4kW·h，要求所有太阳能电池晴天一天的发电量能供饮水机使用3天。饮水机每天正常工作加热时间计为3h，保温时间计为8h，求至少要安装多大面积的太阳能电池。
【答案】（1）0.5A；（2）90%；（3）29.1m2
【解析】解：（1）正常工作时，保温档功率为110W，则在保温档正常工作时的电流
（2）将3kg水从10℃加热到100℃，水吸收热量
由加热前后公园安装的数字式电能表示数可知，消耗电能
饮水机的加热效率
（3）由甲图可知，闭合开关S和S1，电路中只有R1工作，由可知为加热档，则加热档功率
饮水机每天正常工作加热时间计为3h，保温时间计为8h，3天消耗电能
已知晴天1m2太阳能电池一天能发电0.4kW·h，则至少要安装的太阳能电池面积
答：（1）饮水机在保温档正常工作时的电流为0.5A；
（2）饮水机的加热效率为90%；
（3）至少要安装的太阳能电池面积为29.1m2。
6．【生活实践】（2024·山东烟台·中考真题）为了方便学生就餐，某学校餐厅使用了一款智慧餐盘，该系统可以自动识别餐盘中食品的种类和质量，并在显示屏上显示出价钱，通过人脸识别系统自动扣费。某实践小组在了解智慧餐盘的工作原理后，他们利用电压恒为24V的电源、量程为0~15V的电压表、定值电阻、滑动变阻器R（最大阻值为100Ω）等器材设计了一款自动称量装置，使用时，物体的质量可以从标注质量后的电压表表盘上直接读出。当餐盘不放物体时，滑片P恰好位于滑动变阻器的a端，如图甲所示。闭合开关S，滑片P从滑动变阻器的a端移动到b端的过程中，电压表的示数由0逐渐增大到15V，此过程的最大称量质量为2kg。实践探究过程中同学们还发现，滑片下移的距离与餐盘中所放物体质量的大小成正比，滑动变阻器a端与滑片P所在位置之间的阻值和aP之间的距离成正比。求：
（1）定值电阻在电路中的作用是什么？阻值为多少？
（2）整个电路消耗的电功率的变化范围是多少？
（3）当滑片P位于滑动变阻器的中点时，电压表的示数为多少（结果保留一位小数）？此时对应的物体质量为多少？
（4）实践小组在对电压表表盘进行质量标注的过程中发现，表盘上原刻度的每一小格对应的质量值是不同的，即质量刻度不均匀，如图乙所示。请设计一个可以实现质量刻度均匀的电路，在图丙方框内画出，并从节能的角度对甲、丙两个电路作出评价。
【答案】（1）保护电路，60Ω；（2）3.6W到9.6W；（3）10.9V，1千克；（4），见解析
【解析】解：（1）根据甲图可知，定值电阻与滑动变阻器R串联，电压表测量R两端电压，在R接入电路中的电阻为0时，定值电阻可以保护电路；根据题意可知，电压恒为24V的电源、量程为0~15V的电压表、定值电阻、滑动变阻器R（最大阻值为100Ω），滑片P从滑动变阻器的a端移动到b端的过程中，电压表的示数由0逐渐增大到15V，此过程的最大称量质量为2kg，此时的电压是15V，滑动变阻器R接入电路阻值最大，为100Ω，此时电路中的电流是
定值电阻的阻值为
（2）根据题意可知，滑片P从滑动变阻器的a端移动到b端的过程中，电压表的示数由0逐渐增大到15V，所以滑片P在a端时，电路中只有定值电阻，根据
可知，整个电路消耗的电功率为
滑片P在b端时，定值电阻与滑动变阻器R串联，同理可知，整个电路消耗的电功率为
整个电路消耗的电功率的变化范围是3.6W到9.6W；
（3）当滑片P位于滑动变阻器的中点时，滑动变阻器接入电路中的电阻为50Ω，此时电路中的电流为
电压表的示数为
滑片下移的距离与餐盘中所放物体质量的大小成正比，最大称量质量为2kg，当滑片P位于滑动变阻器的中点时，质量为1kg。
（4）要使表盘上刻度均匀，必须保证电流不变，电压表示数与它所跨接的部分阻值成正比，电路如图；
与图甲相比，该电路电流最小且保持不变，比图甲电路更节能。
一、单选题
1．（2024·重庆·中考真题）小刘同学利用如图所示的电路测量电阻R的阻值。闭合开关S，将滑片P移至某一位置时，电压表示数为2V，电流表示数为0.4A。下列说法正确的是（ ）
A．图中的甲是电压表、乙是电流表
B．将滑片P向左移时R的功率增大
C．一次实验就能精确测出R的阻值
D．电流0.4A时，R一分钟发热0.8J
【答案】B
【解析】A．由于使用电流表时，电流表应与被测电路串联，所以甲表为电流表；使用电压表时，电压表应与被测电路并联，所以乙表为电压表，故A错误；
B．分析电路图可知，滑动变阻器与电阻R串联，将滑片P向左移时，滑动变阻器接入电路中阻值减小，由可知，电路中电流增大，由P=I2R可知，R的功率增大，故B正确；
C．为了减小测量误差，应多次测量R的电阻，求平均值，故C错误；
D．将滑片P移至某一位置时，电压表示数为2V，电流表示数为0.4A，R一分钟发热
Q=W=UIt=2V×0.4A×60s=48J
故D错误。
故选B。
2．（2024·江苏连云港·中考真题）如图所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P向右移动过程中（ ）
A．电流表示数变小，灯变暗B．电流表示数变大，灯变亮
C．电压表示数不变，灯亮度不变D．电压表示数变小，灯亮度变亮
【答案】A
【解析】由图可知滑动变阻器与灯泡串联，电压表测量灯泡两端的电压，电流表测电路中的电流；将滑动变阻器的滑片P向右移动过程中，接入电路中的电阻变大，电路中的总电阻变大，根据知，电源电压不变，电路中的总电阻变大，电路中的电流变小，即电流表的示数变小；串联电路电流处处相等，通过小灯泡的电流也减小，故又根据可知，灯泡两端的电压变小，电压表的示数变小，而且灯泡的亮暗取决于实际功率的大小，故灯泡的实际功率变小，灯泡变暗。
故选A。
3．（2023·广东深圳·中考真题）已知，，琴琴同学分别按图甲和图乙两种方式将两电阻连接在一起，则（ ）
A．图甲中R1与R2的电流比B．图乙中R1与R2的电压比
C．图甲与图乙的总功率比D．图甲与图乙的总功率比
【答案】C
【解析】A．图甲中两电阻串联，根据串联电路中电流处处相等可知，通过与的电流相等，即
故A不符合题意；
B．图乙中两电阻并联，根据并联电路的电压规律可知， 与两端的电压相等，则
故B不符合题意；
CD．根据电功率的公式
可得
图甲与图乙的总功率比
故C符合题意，D不符合题意。
故选C。
4．（2023·山东济南·中考真题）商场中，卖微波炉的售货员和顾客发生了争执。售货员说：微波炉很省电，用一次花不了多少电费；顾客说：我觉得微波炉很费电，我家的微波炉一开就“烧保险”。从物理学的角度看，售货员所说的“省电”和顾客所说的“费电”分别指的是微波炉在使用时（ ）
A．消耗较少的电能，消耗较多的电能
B．电功率较小，电功率较大
C．电功率较小，消耗较多的电能
D．消耗较少的电能，电功率较大
【答案】D
【解析】售货员认为微波炉很省电，是说微波炉的电功率大，但加热食物用时很短，消耗的电能并不多，所以“微波炉很省电，用一次花不了多少电费”，即售货员是从消耗较少的电能角度说的；顾客是从电功率角度考虑的，因为微波炉属于大功率用电器，工作时电路中电流很大，会烧断保险丝，相同时间内消耗的电能多，所以认为很“费电”。
故选D。
5．（2022·湖南邵阳·中考真题）小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（ ）
A．图乙中曲线A表示电阻R的I-U关系图象
B．当电源电压为4V时，电流表示数为0.5A
C．当电源电压为4V时，小灯泡L的实际功率为1.6W
D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W
【答案】D
【解析】A．通过定值电阻R的电流I与电压U成正比，故应为图乙中曲线B表示，故A错误；
B．如图所示，灯泡与电阻R并联，电流表测干路电流，当电源电压为4V时，灯泡与电阻R两端电压都为4V，由图乙可知，灯泡电流为0.3A，电阻R电流为0.1A，电流表示数为
故B错误；
C．当电源电压为4V时，灯泡电流为0.3A，小灯泡L的实际功率为
故C错误；
D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，灯泡与电阻R电流相同，且两端电压之和为10V，从图乙可查得电流为0.2A时，灯泡两端电压为2V，电阻R两端电压为8V，电路消耗的总功率为
故D正确。
故选D。
二、多选题
6．（2024·四川成都·中考真题）如图所示电路，电源电压恒定不变，定值电阻R1与R2阻值相同。让滑动变阻器R3的滑片位于中点，只闭合开关S2时，电压表V的示数为2V；开关S2、S3闭合，S1断开时，电流表A1的示数为0.2A。将R3的滑片移到b端，三个开关都闭合时，电流表A2的示数为0.4A，电路消耗的总功率为P1；开关S1、S2闭合，S3断开时， 电路消耗的总功率为P2。下列结果正确的是（ ）
A．电源电压为9VB．R3的最大阻值是60Ω
C．P1=3WD．P2=0.3W
【答案】BC
【解析】AB．开关S2、S3闭合，S1断开时，滑动变阻器R3的滑片位于中点，R1与R2被短路，电路中只有，电流表A1的示数为0.2A，则电源电压
①三个开关都闭合时，R1、R2与R3并联，电流表A2测通过R1、R2两条支路的总电流，电流表A2的示数为0.4A，由于定值电阻R1与R2阻值相同，由并联分流可知，通过R1、R2的电流均为0.2A，则电源电压
②
由①②可知
只闭合开关S2时，R1、R2与串联，电压表测量R2两端电压，电压表V的示数为2V，由串联分压特点可知
则电源电压
③
由①③得
故A错误，B正确；
C．将R3的滑片移到b端，三个开关都闭合时，R1、R2与R3并联，电路消耗的总功率
故C正确；
D．开关S1、S2闭合，S3断开时，R2、R3短路，电路中只有R1，电路消耗的总功率
故D错误。
故选BC。
三、填空题
7．（2024·四川泸州·中考真题）小华家电茶炉的加热电阻为60.5Ω，家用电能表的信息如图所示，只将电茶炉接入220V的家庭电路中正常工作10min，电能表指示灯应闪烁 次，刚好将电茶炉内1kg的水从20℃加热至100℃，水吸收的热量为 J，电茶炉烧水的效率为 。[]
【答案】 160
【解析】[1]电茶炉接入220V的家庭电路中正常工作10min，消耗的电能为
电能表指示灯应闪烁的次数为
[2]水吸收的热量为
[3]电茶炉烧水的效率为
四、实验题
8．（2023·湖北荆州·中考真题）课后服务社团活动中，“创新”兴趣小组在“测定小灯泡的电功率”的实验中先用如图甲所示的器材进行实验，其中电源电压为6V，小灯泡额定电压为2.5V（正常发光时电阻约为12Ω）。
（1）为能顺利完成该实验，下列不同规格的滑动变阻器应选用 （选填字母）；
A．“10Ω 0.5A”的滑动变阻器
B．“20Ω 2A”的滑动变阻器
C．“5Ω 1A”的滑动变阻器
（2）电路连接完成后，闭合开关，发现电压表示数接近电源电压，电流表无示数，小灯泡不亮。那么出现该故障的原因是 ；
（3）故障排除后重新连接电路，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向 端移动（选填“左”或“右”）；
（4）通过小灯泡的电流随它两端电压变化的关系如图丙所示，则小灯泡的额定功率为 W；
（5）实验结束后，某同学设计了如图丁所示的电路来测量额定电压为6V的小灯泡的额定功率。已知电源电压为18V，定值电阻R的阻值为20Ω。实验步骤如下：
①开关S、S1闭合，S2断开，调节滑动变阻器R'的滑片，使小灯泡正常发光；
②保持滑片位置不动，开关S、S2闭合，S1断开，此时电压表的示数为8V；
③再将滑动变阻器的滑片移至最右端，此时电压表的示数为14V；
④小灯泡的额定功率P额= W。
【答案】 B 小灯泡断路 左 0.5 1.8
【解析】（1）[1]小灯泡额定电压为2.5V（正常发光时电阻约为12Ω）。额定电流约为
此时滑动变阻器接入电路中的阻值约为
由此可知，应选“20Ω 2A”的滑动变阻器。
故选B。
（2）[2]电路连接完成后，闭合开关，发现电流表无示数，小灯泡不亮，说明电路存在断路，电压表示数接近电源电压，说明电压表并联在电源两端，测电源电压，与电压表并联的电路部分存在断路，故小灯泡断路。
（3）[3]由图乙可知，电压表选择小量程，分度值为0.1V，示数为2.2V。为了测量小灯泡的额定功率，应增加小灯泡两端的电压，减小滑动变阻器两端的电压，由分压原理可知，应减小滑动变阻器接入电路的电阻，故将滑动变阻器的滑片向左移动。
（4）[4]由图丙可知，当电压为2.5V时，电流为0.2A。因此小灯泡的额定功率是
P额=U额I额=2.5V×0.2A=0.5W
（5）[5]开关S、S1闭合，S2断开，滑动变阻器滑片左边的电阻与小灯泡串联，电压表测量滑动变阻器两端的电压，要使小灯泡正常发光，则灯泡两端的电压
UL=6V
根据串联电路电压的规律可得
U滑=U-UL=18V-6V=12V
所以，调节滑动变阻器的滑片，使电压表的示数为12V时，小灯泡正常发光。保持滑片位置不动，开关S、S2闭合，S1断开，滑动变阻器的全部电阻R′与定值电阻R串联，电压表测量滑动变阻器滑片左边电阻两端的电压，此时电压表示数为
U左=8V
由于滑动变阻器的全部电阻连入电路，为了间接测量出定值电阻R两端的电压，需要测量出滑动变阻器两端的电压，故再将滑动变阻器的滑片移至最右端，此时电压表示数为滑动变阻器两端的电压，即
U′=14V
在②中，滑动变阻器的全部电阻R′与定值电阻R串联，根据串联电路电压的规律可得，R两端的电压
UR=U-U′=18V-14V=4V
此时电路中的电流
当电压表示数为U左=8V时，滑动变阻器滑片左边电阻的阻值
故在①中，小灯泡的额定电流为
则小灯泡的额定功率
P额=ULIL=6V×0.3A=1.8W
9．（2023·重庆·中考真题）在“测量小灯泡的电功率”实验中，小华准备了以下器材：电源、标有“”的小灯泡、电流表、电压表、滑动变阻器、开关、导线若干。请完成下列问题：
（1）如图甲，请用笔画线代替导线，正确连接电路 ；
（2）在开关S闭合前，应将滑片P移到 端（选填“A”或“B”）；
（3）闭合开关S，发现灯泡不亮，电流表有示数，电压表无示数，该电路故障可能是小灯泡 ；
（4）排除故障后，闭合开关S，移动滑片P，同时眼睛要观察 表的示数，直到示数为 V时，小灯泡正常发光，记录电压表和电流表示数；
（5）继续移动滑片，让电压表示数低于，某时刻电流表示数如图乙为 A，观察灯泡亮度并记录电表示数：继续缓慢移动滑片，让电压表示数高出少许，观察灯泡亮度并记录电表示数。小华根据所有实验数据作出了小灯泡的图像，如图丙，则小灯泡额定功率为 W；
（6）根据小灯泡图像和亮度变化，还可以发现 。
【答案】 B 短路 电压 2.5 0.2 0.75 小灯泡的亮度越高，其电阻变大
【解析】（1）[1]根据实验要求可知，电压表测小灯泡两端的电压，由于小灯泡的额定电压为2.5V，则电压表选择小量程，电路图如下图所示
（2）[2]闭合开关前，为了保护电路，滑动变阻器的滑片应置于阻值最大处的B端。
（3）[3]灯泡不亮，说明没有电流流过小灯泡，电流表有示数，说明电路是通路，电压表没有示数，说明小灯泡两端没有电压，则电路故障可能是小灯泡短路。
（4）[4][5]闭合开关S，移动滑片P，要使小灯泡正常发光，则应该观察电压表的示数，使其达到小灯泡正常发光的额定电压2.5V，记录电压表和电流表示数。
（5）[6]由于电流表的小量程接入电路，当电流表示数如图乙所示时，此时电路电流为0.2A。
[7]根据小灯泡的图像图丙可知，当达到小灯泡的额定电压2.5V时，通过小灯泡的额定电流为0.3A，由可得，小灯泡的额定功率为
[8]根据小灯泡图像和亮度变化可知，随着小灯泡两端的电压增大，小灯泡的亮度越高，其电阻变大。
五、计算题
10．（2024·四川南充·中考真题）如图甲所示为某品牌电热水壶。该型号电热水壶内部简化电路如图乙，额定电压为，具有加热、保温两挡。保温挡的额定功率为，双触点开关只能在触点1和、和3及3和4之间切换。、是两个阻值不变的发热元件，其中。现将此电热水壶装入初温为的水，接到的家庭电路中，选用加热挡加热至。已知该电热水壶加热效率为，，。求：
（1）电热水壶中水吸收的热量；
（2）加热挡的电功率；
（3）需要的加热时间。
【答案】（1）；（2）900W；（3）210s
【解析】解：（1）水的质量为
水吸收的热量为
（2）由可知，电阻越小时，电功率越大，故当开关接2和3时为保温挡，只有R1工作，当开关接3和4时，为加热挡，此时R1和R2并联，的功率为
故加热功率为
（3）电热水壶加热时消耗的电能为
则加热时间为
答：（1）电热水壶中水吸收的热量为；
（2）加热挡的电功率为900W；
（3）需要的加热时间为210s。
11．（2024·江苏苏州·中考真题）某电饭锅的电路如图所示，发热盘内有发热电阻和分压电阻，S是温控开关，当S接a时，电饭锅处于高温挡，通过的电流为4A；当温度达到一定值时，开关S自动切换到b，电饭锅处于保温挡，通过的电流为0.25A。求：
（1）的阻值；
（2）电饭锅高温挡的功率；
（3）保温16min，分压电阻产生的热量。
【答案】（1）；（2）880W；（3）
【解析】解：（1）当S接a时，电路为的简单电路，电饭锅处于高温挡，通过的电流为4A ，根据欧姆定律可得，的阻值为
（2）根据P=UI可得，电饭锅高温挡的功率为
（3）当温度达到一定值时，开关S自动切换到b，此时两电阻串联，电饭锅处于保温挡，通过的电流为0.25A。根据串联电路特点和欧姆定律可得，分压电阻的阻值为
保温16min，分压电阻产生的热量为
答：（1）的阻值为；
（2）电饭锅高温挡的功率为880W；
（3）保温16min，分压电阻产生的热量为。
12．（2023·江苏苏州·中考真题）如图甲，R1阻值为20Ω，图乙为小灯泡L的U～I图像。闭合开关S、，断开，电流表示数为0.4A，再闭合开关，电流表示数变为0.6A。求：
（1）电源电压；
（2）的阻值；
（3）若只闭合S，1min内电阻产生的热量。
【答案】（1）8V；（2）；（3）108J
【解析】（1）闭合开关S、S1，只有R1接入电路，则电源电压
（2）再闭合开关S2，R1与R2并联，则通过R2的电流
R2的阻值
（3）若只闭合S，R1与L串联，由于电源电压为8V，利用图乙分析可知，通过R1的电流为0.3A，则1min内电阻R1产生的热量
答：（1）电源电压为8V；
（2）R2的阻值是40Ω；
（3）若只闭合S，1min内电阻R1产生的热量为108J。
13．（2023·山东枣庄·中考真题）体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0~0.6A，踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少；
（2）当体重计示数为600N时，R0消耗的电功率为多少；
（3）此体重计所能测量的最大体重为多少。
【答案】（1）6V；（2）0.45W；（3）1200N
【解析】解：（1）由图甲可知，闭合开关S，定值电阻R0与压敏电阻R串联，由图乙可知当体重计空载时，R=45，I=0.12A，则电源电压为
（2）由题图乙可知，当体重计示数为600N时，压敏电阻的阻值R'=15Ω，此时电路中电流为
定值电阻R0消耗的功率为
（3）已知电流表量程为0~0.6A，当电路中的电流最大为Imax=0.6A时，体重计测量最大体重，此时压敏电阻的阻值为
由题图乙可知，所能测量的最大体重为1200N。
答：（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为6V；
（2）当体重计示数为600N时，R0消耗的电功率为0.45W；
（3）此体重计所能测量的最大体重为1200N。
14．（2023·广东深圳·中考真题）R是一个随推力F变化而变化的电阻，F与R的关系如图甲所示。现有如图乙，丙的两个电路，为定值电阻，阻值为20Ω，电源电压恒为6V，电流表量程为0~0.6A。
（1）当小白同学推力为0时，求电阻R的阻值；
（2）用300N的力推电阻，求的电功率（图乙）；
（3）图丙中，当干路电流不超过电流表量程时，小白同学推力F的最大值。
【答案】（1）40Ω；（2）0.8W；（3）200N
【解析】解：（1）由题图甲可知，当推力为0时，电阻R的阻值为40Ω。
（2）用300N的力推电阻时，电阻R的阻值为10Ω，电路中的电流
的电功率
（3）图丙电路中，通过的电流
电流表允许通过的最大电流为0.6A，因为R与并联，则通过R的最大电流
根据欧姆定律可得，R的阻值最小
由题图甲可知，此时的推力为200N，随着推力的增大，R的阻值减小，故最大推力为200N。
答：（1）推力为0时，电阻R的阻值为40Ω；
（2）图乙中的电功率为0.8W；
（3）小白同学推力F的最大值为200N。
15．（2023·广西·中考真题）实践基地芒果获丰收，为筛选优质大果，设计自动筛选装置如图甲，检测装置电路图如图乙，电源电压恒为12V，电阻为20Ω，R为压敏电阻，其阻值随压力变化关系如图丙。当电路电流小于0.15A时，不达标的芒果将被推离传送带，达标芒果继续被传送到指定位置，实现自动筛选。求：
（1）若R与阻值相等，R消耗的电功率；
（2）此装置能筛选出重力至少为多大的芒果；
（3）若想筛选出重力至少为2N的芒果，有同学建议：仅适当增加的阻值即可。你认为他的建议可行吗？请通过计算做出判断。
【答案】（1）1.8W；（2）1N；（3）可行，此时R0的阻值为40Ω
【解析】解：（1）当R与R0阻值相等，电路中的总电阻为
电路中的电流为
R消耗的电功率为
（2）当电路中电流为0.15A时，电路中的电阻为
R此时的电阻为
由图丙可知，当电阻为时，对应的压力为1N，即芒果的重力为1N，所以此装置能筛选出重力至少为1N的芒果。
（3）根据图丙，可知，当芒果的重力为2N，也就是检测装置所受压力为2N，此时压敏电阻的阻值为，则需要R0的阻值为
适当增加R0的阻值，可以筛选出重力至少为2N的芒果。
答：（1）R消耗的电功率为；
（2）此装置能筛选出重力至少为1N的芒果；
（3）可行，此时R0的阻值为。
16．（2022·河北·中考真题）如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；
（3）在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1∶P2。
【答案】（1）10Ω；（2）80Ω；（3）2∶1
【解析】解：由电路图可知，R0与R串联，电压表测R0两端的电压，电流表测电路中的电流。
（1）闭合开关S，移动滑片至中点时，电流表的示数为0.36A，电压表的示数为3.6V，所以R0的阻值为
（2）当电压表示数为3.6V时，滑动变阻器R两端的电压为
UR=U-U0=18V-3.6V=14.4V
此时滑动变阻器接入电路的阻值为
由于电压表示数为3.6V时，滑片移至滑动变阻器中点，接入电阻为总电阻的一半，所以滑动变阻器的最大阻值为
R总=2R=2×40Ω=80Ω
（3）由于电流表量程为“0~0.6A”，所以电路中的最大电流为0.6A，此时R0两端的电压
U0大=I大R0=0.6A×10Ω=6V<15V
所以电压表安全。此时电路消耗的最大功率为
P1=UI大=18V×0.6A=10.8W
将电压表改接在R两端，若滑动变阻器全部接入电路，根据正比分压可知，则滑动变阻器两端的电压为
所以滑动变阻器不能全部接入电路。当电压表达到15V时，滑动变阻器接入电阻最大，电路中的电流最小，最小电流为
此时电路消耗的最小功率为
P2=UI小=18V×0.3A=5.4W
所以
P1∶P2=10.8W∶5.4W=2∶1
答：（1）求R0的阻值为10Ω；
（2）求滑动变阻器的最大阻值为80Ω；
（3）P1∶P2=2∶1。物理量实验序号
电压U（伏）
电流I（安）
1
3.0
0.22
2
2.0
0.28
3
1.5
0.30
1．【生活中的物理情景】（2024·江苏苏州·中考真题）电热水器是利用电流的 效应工作的。小明利用电能表测量电热水器实际功率来判断家里的电压是否正常。他观察家中的电能表示数如图甲所示为 kW·h，现仅接通一台如图乙所示的电热水器，观察到电能表指示灯1min内闪烁80次，则1min内消耗电能为 J，其两端电压 （高于/等于/低于）220V。
【答案】 热 3023.6 9.0×104 等于
【解析】[1]电流通过导体时，导体发热是电能转化为内能，这种现象是电流的热效应。
[2]电能表的读数方法：最后一位是小数，由甲图可得家中的电能表示数为3023.6kW·h。
[3]电能表指示灯 1min 内闪烁 80 次，电能表参数“3200imp/(kW·h)”，则 1min 内消耗电能为
[4]电热水器的实际功率为
实际功率等于额定功率，所以实际电压等于额定电压，为220V。
2．【创新实验·活动实践】（2024·上海·中考真题）物理王兴趣小组的同学小徐和小王做“测定小灯泡的电功率”实验，现有电源（电源电压未知且不变）、滑动变阻器两个分别标有A“5Ω 3A”B“20Ω 2A”字样，待测小灯（标有“2.5V”字样）、电流表、电压表、开关及导线若干。小徐选取其中一个变阻器进行实验，将电流表串联在电路中，将电压表并联在待测小灯泡两端，将滑动变阻器的滑片移至最大阻值处；闭合开关S后，此时电压表如图所示，他发现无法继续实验。小王选取另一个变阻器进行实验，并将电压表并联在电路中某处；移动滑片，进行实验，记录数据如下表，并用其中一组数据成功计算出小灯泡的额定电功率。
①测定小灯泡电功率的实验原理是 ；
②请通过以上信息判断，小王同学所选滑动变阻器规格为 ，电压表并联在 两端（选填“电源”或“待测小灯泡”或“滑动变阻器”）；
③请根据相关信息计算出小灯泡的额定功率P额。（需写出主要推理和计算过程）( )
【答案】 P=UI B 滑动变阻器 0.7W
【解析】（1）[1]测定小灯泡电功率的实验原理是P=UI。
（2）[2][3]根据表格中的数据分析可知：电路中的电流越大，电压表的示数越小，所以电压表并联在滑动变阻器两端。 由表中数据可知，当电路中的电流为0.22A时，滑动变阻器两端的电压为3V， 由欧姆定律可得，实验中变阻器连入电路中的电阻
故选择的滑动变阻器B；
（3）[4]因为小徐电路将滑片移至阻值最大处，所以R滑1=5Ω，由电压表示数可得U灯=3V。由小王的序号3数据可知，U3=1.5V，I3=0.3A时，小王电路中
此时小徐所接电路和小王3号电路一致，则电源电压
U总=U灯+U3=3V+1.5V=4.5V
由2号数据知U2=2V时
U灯=U总-U2=4.5-2V=2.5V=U额
所以小灯泡的额定功率为
P额=U额I额=2.5V×0.28A=0.7W
3．【跨学科实践】（2024·云南·中考真题）我国制造的新型材料PTC、NTC可制成热敏电阻，现已打破国外技术垄断，被广泛应用于新能源汽车、电热器等多种电子产品。如图甲所示为PTC、NTC热敏电阻阻值随温度变化关系的图像。如图乙所示的电路，电源电压恒为6V，电压表量程，滑动变阻器Rp的阻值范围为，Rx的位置可接入PTC或NTC热敏电阻。
（1）由图甲可知，在之间PTC热敏电阻的阻值随温度升高的变化情况是 ；
（2）NTC热敏电阻温度为240℃时阻值为56Ω，将其接入图乙中的Rx位置，闭合开关，移动滑片，使电压表示数为2.8V，求通过NTC热敏电阻的电流和通电10s它所消耗的电能；( ) ( )
（3）现有PTC和NTC热敏电阻各一个，请任选其一接入图乙中的Rx位置，在热敏电阻温度为152℃时移动滑片，使电压表示数为2.5V，然后保持滑片位置不变。为保证电路安全，求所选热敏电阻允许降到的最低温度。( )（计算过程中若有近似，请用分数代入计算）
【答案】 先变小后变大 0.05A 1.4J 见解析
【解析】（1）[1]在之间PTC热敏电阻的阻值随温度升高而减小，在之间PTC热敏电阻的阻值随温度升高而增大，所以在之间PTC热敏电阻的阻值随温度升高的变化情况是先变小后变大。
（2）[2]通过NTC热敏电阻的电流
[3]通电10sNTC热敏电阻所消耗的电能
（3）[4]在热敏电阻温度为152℃时，两曲线相交，无论是PTC还是NTC热敏电阻接入电路，阻值均为60欧姆，此时电压表示数为2.5V，则Rp两端的电压为
串联电路电压比等于电阻比，故Rp连入电路的阻值为
解得
电压表最大测量值为3V，此时和Rp两端的电压相同，串联电路电流处处相等，所以和Rp的阻值相等，为84欧姆。由图甲可知，若将PTC接入电路，最低温度为24℃；若将NTC接入电路，最低温度为80℃。
4．【新中考·生活中的物理】（2024·重庆·中考真题）图甲是同学们自制的调光小台灯，图乙是台灯的电路原理图。电源电压为3V，R是调节亮度的变阻器，最大阻值为10Ω。灯L标有“2.5V；0.5W”字样。忽略温度对电阻的影响。求：
（1）灯L正常发光时的电阻；
（2）灯L正常发光时，变阻器R工作10min产生的热量；
（3）电源电压降为2.7V后，灯L的最小实际电功率。
【答案】（1）12.5Ω；（2）60J；（3）0.18W
【解析】解：（1）灯L正常发光时的电阻为
（2）灯L正常发光时，电路中的电流为
根据串联分压知识可知，变阻器两端的电压为
变阻器R工作10min产生的热量
（3）电源电压降为2.7V后，根据可知，当电路中电流最小时，灯L的实际电功率最小，忽略温度对电阻的影响，则当变阻器的阻值最大时，电路中的电流最小，为
则灯L的最小实际电功率为
答：（1）灯L正常发光时的电阻为12.5Ω；
（2）灯L正常发光时，变阻器R工作10min产生的热量为60J；
（3）电源电压降为2.7V后，灯L的最小实际电功率为0.18W。
5．【科学探究·跨学科实践】2024·重庆·中考真题）如图甲所示是我市某公园的便民饮水点及其饮水机内部电路简化图，其中的阻值为48.4Ω，和均为阻值不变的电热丝，饮水机有加热和保温档，正常工作时，保温档功率为110W。[]
（1）求饮水机在保温档正常工作时的电流；
（2）当只有饮水机工作时，将3kg水从10℃加热到100℃，加热前后公园安装的数字式电能表示数如图乙所示，求饮水机的加热效率；
（3）为节能减排，相关部门计划在该公园安装如图丙所示的太阳能电池为饮水机供电。已知晴天太阳能电池一天能发电0.4kW·h，要求所有太阳能电池晴天一天的发电量能供饮水机使用3天。饮水机每天正常工作加热时间计为3h，保温时间计为8h，求至少要安装多大面积的太阳能电池。
【答案】（1）0.5A；（2）90%；（3）29.1m2
【解析】解：（1）正常工作时，保温档功率为110W，则在保温档正常工作时的电流
（2）将3kg水从10℃加热到100℃，水吸收热量
由加热前后公园安装的数字式电能表示数可知，消耗电能
饮水机的加热效率
（3）由甲图可知，闭合开关S和S1，电路中只有R1工作，由可知为加热档，则加热档功率
饮水机每天正常工作加热时间计为3h，保温时间计为8h，3天消耗电能
已知晴天1m2太阳能电池一天能发电0.4kW·h，则至少要安装的太阳能电池面积
答：（1）饮水机在保温档正常工作时的电流为0.5A；
（2）饮水机的加热效率为90%；
（3）至少要安装的太阳能电池面积为29.1m2。
6．【生活实践】（2024·山东烟台·中考真题）为了方便学生就餐，某学校餐厅使用了一款智慧餐盘，该系统可以自动识别餐盘中食品的种类和质量，并在显示屏上显示出价钱，通过人脸识别系统自动扣费。某实践小组在了解智慧餐盘的工作原理后，他们利用电压恒为24V的电源、量程为0~15V的电压表、定值电阻、滑动变阻器R（最大阻值为100Ω）等器材设计了一款自动称量装置，使用时，物体的质量可以从标注质量后的电压表表盘上直接读出。当餐盘不放物体时，滑片P恰好位于滑动变阻器的a端，如图甲所示。闭合开关S，滑片P从滑动变阻器的a端移动到b端的过程中，电压表的示数由0逐渐增大到15V，此过程的最大称量质量为2kg。实践探究过程中同学们还发现，滑片下移的距离与餐盘中所放物体质量的大小成正比，滑动变阻器a端与滑片P所在位置之间的阻值和aP之间的距离成正比。求：
（1）定值电阻在电路中的作用是什么？阻值为多少？
（2）整个电路消耗的电功率的变化范围是多少？
（3）当滑片P位于滑动变阻器的中点时，电压表的示数为多少（结果保留一位小数）？此时对应的物体质量为多少？
（4）实践小组在对电压表表盘进行质量标注的过程中发现，表盘上原刻度的每一小格对应的质量值是不同的，即质量刻度不均匀，如图乙所示。请设计一个可以实现质量刻度均匀的电路，在图丙方框内画出，并从节能的角度对甲、丙两个电路作出评价。
【答案】（1）保护电路，60Ω；（2）3.6W到9.6W；（3）10.9V，1千克；（4），见解析
【解析】解：（1）根据甲图可知，定值电阻与滑动变阻器R串联，电压表测量R两端电压，在R接入电路中的电阻为0时，定值电阻可以保护电路；根据题意可知，电压恒为24V的电源、量程为0~15V的电压表、定值电阻、滑动变阻器R（最大阻值为100Ω），滑片P从滑动变阻器的a端移动到b端的过程中，电压表的示数由0逐渐增大到15V，此过程的最大称量质量为2kg，此时的电压是15V，滑动变阻器R接入电路阻值最大，为100Ω，此时电路中的电流是
定值电阻的阻值为
（2）根据题意可知，滑片P从滑动变阻器的a端移动到b端的过程中，电压表的示数由0逐渐增大到15V，所以滑片P在a端时，电路中只有定值电阻，根据
可知，整个电路消耗的电功率为
滑片P在b端时，定值电阻与滑动变阻器R串联，同理可知，整个电路消耗的电功率为
整个电路消耗的电功率的变化范围是3.6W到9.6W；
（3）当滑片P位于滑动变阻器的中点时，滑动变阻器接入电路中的电阻为50Ω，此时电路中的电流为
电压表的示数为
滑片下移的距离与餐盘中所放物体质量的大小成正比，最大称量质量为2kg，当滑片P位于滑动变阻器的中点时，质量为1kg。
（4）要使表盘上刻度均匀，必须保证电流不变，电压表示数与它所跨接的部分阻值成正比，电路如图；
与图甲相比，该电路电流最小且保持不变，比图甲电路更节能。
一、单选题
1．（2024·重庆·中考真题）小刘同学利用如图所示的电路测量电阻R的阻值。闭合开关S，将滑片P移至某一位置时，电压表示数为2V，电流表示数为0.4A。下列说法正确的是（ ）
A．图中的甲是电压表、乙是电流表
B．将滑片P向左移时R的功率增大
C．一次实验就能精确测出R的阻值
D．电流0.4A时，R一分钟发热0.8J
【答案】B
【解析】A．由于使用电流表时，电流表应与被测电路串联，所以甲表为电流表；使用电压表时，电压表应与被测电路并联，所以乙表为电压表，故A错误；
B．分析电路图可知，滑动变阻器与电阻R串联，将滑片P向左移时，滑动变阻器接入电路中阻值减小，由可知，电路中电流增大，由P=I2R可知，R的功率增大，故B正确；
C．为了减小测量误差，应多次测量R的电阻，求平均值，故C错误；
D．将滑片P移至某一位置时，电压表示数为2V，电流表示数为0.4A，R一分钟发热
Q=W=UIt=2V×0.4A×60s=48J
故D错误。
故选B。
2．（2024·江苏连云港·中考真题）如图所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P向右移动过程中（ ）
A．电流表示数变小，灯变暗B．电流表示数变大，灯变亮
C．电压表示数不变，灯亮度不变D．电压表示数变小，灯亮度变亮
【答案】A
【解析】由图可知滑动变阻器与灯泡串联，电压表测量灯泡两端的电压，电流表测电路中的电流；将滑动变阻器的滑片P向右移动过程中，接入电路中的电阻变大，电路中的总电阻变大，根据知，电源电压不变，电路中的总电阻变大，电路中的电流变小，即电流表的示数变小；串联电路电流处处相等，通过小灯泡的电流也减小，故又根据可知，灯泡两端的电压变小，电压表的示数变小，而且灯泡的亮暗取决于实际功率的大小，故灯泡的实际功率变小，灯泡变暗。
故选A。
3．（2023·广东深圳·中考真题）已知，，琴琴同学分别按图甲和图乙两种方式将两电阻连接在一起，则（ ）
A．图甲中R1与R2的电流比B．图乙中R1与R2的电压比
C．图甲与图乙的总功率比D．图甲与图乙的总功率比
【答案】C
【解析】A．图甲中两电阻串联，根据串联电路中电流处处相等可知，通过与的电流相等，即
故A不符合题意；
B．图乙中两电阻并联，根据并联电路的电压规律可知， 与两端的电压相等，则
故B不符合题意；
CD．根据电功率的公式
可得
图甲与图乙的总功率比
故C符合题意，D不符合题意。
故选C。
4．（2023·山东济南·中考真题）商场中，卖微波炉的售货员和顾客发生了争执。售货员说：微波炉很省电，用一次花不了多少电费；顾客说：我觉得微波炉很费电，我家的微波炉一开就“烧保险”。从物理学的角度看，售货员所说的“省电”和顾客所说的“费电”分别指的是微波炉在使用时（ ）
A．消耗较少的电能，消耗较多的电能
B．电功率较小，电功率较大
C．电功率较小，消耗较多的电能
D．消耗较少的电能，电功率较大
【答案】D
【解析】售货员认为微波炉很省电，是说微波炉的电功率大，但加热食物用时很短，消耗的电能并不多，所以“微波炉很省电，用一次花不了多少电费”，即售货员是从消耗较少的电能角度说的；顾客是从电功率角度考虑的，因为微波炉属于大功率用电器，工作时电路中电流很大，会烧断保险丝，相同时间内消耗的电能多，所以认为很“费电”。
故选D。
5．（2022·湖南邵阳·中考真题）小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（ ）
A．图乙中曲线A表示电阻R的I-U关系图象
B．当电源电压为4V时，电流表示数为0.5A
C．当电源电压为4V时，小灯泡L的实际功率为1.6W
D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W
【答案】D
【解析】A．通过定值电阻R的电流I与电压U成正比，故应为图乙中曲线B表示，故A错误；
B．如图所示，灯泡与电阻R并联，电流表测干路电流，当电源电压为4V时，灯泡与电阻R两端电压都为4V，由图乙可知，灯泡电流为0.3A，电阻R电流为0.1A，电流表示数为
故B错误；
C．当电源电压为4V时，灯泡电流为0.3A，小灯泡L的实际功率为
故C错误；
D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，灯泡与电阻R电流相同，且两端电压之和为10V，从图乙可查得电流为0.2A时，灯泡两端电压为2V，电阻R两端电压为8V，电路消耗的总功率为
故D正确。
故选D。
二、多选题
6．（2024·四川成都·中考真题）如图所示电路，电源电压恒定不变，定值电阻R1与R2阻值相同。让滑动变阻器R3的滑片位于中点，只闭合开关S2时，电压表V的示数为2V；开关S2、S3闭合，S1断开时，电流表A1的示数为0.2A。将R3的滑片移到b端，三个开关都闭合时，电流表A2的示数为0.4A，电路消耗的总功率为P1；开关S1、S2闭合，S3断开时， 电路消耗的总功率为P2。下列结果正确的是（ ）
A．电源电压为9VB．R3的最大阻值是60Ω
C．P1=3WD．P2=0.3W
【答案】BC
【解析】AB．开关S2、S3闭合，S1断开时，滑动变阻器R3的滑片位于中点，R1与R2被短路，电路中只有，电流表A1的示数为0.2A，则电源电压
①三个开关都闭合时，R1、R2与R3并联，电流表A2测通过R1、R2两条支路的总电流，电流表A2的示数为0.4A，由于定值电阻R1与R2阻值相同，由并联分流可知，通过R1、R2的电流均为0.2A，则电源电压
②
由①②可知
只闭合开关S2时，R1、R2与串联，电压表测量R2两端电压，电压表V的示数为2V，由串联分压特点可知
则电源电压
③
由①③得
故A错误，B正确；
C．将R3的滑片移到b端，三个开关都闭合时，R1、R2与R3并联，电路消耗的总功率
故C正确；
D．开关S1、S2闭合，S3断开时，R2、R3短路，电路中只有R1，电路消耗的总功率
故D错误。
故选BC。
三、填空题
7．（2024·四川泸州·中考真题）小华家电茶炉的加热电阻为60.5Ω，家用电能表的信息如图所示，只将电茶炉接入220V的家庭电路中正常工作10min，电能表指示灯应闪烁 次，刚好将电茶炉内1kg的水从20℃加热至100℃，水吸收的热量为 J，电茶炉烧水的效率为 。[]
【答案】 160
【解析】[1]电茶炉接入220V的家庭电路中正常工作10min，消耗的电能为
电能表指示灯应闪烁的次数为
[2]水吸收的热量为
[3]电茶炉烧水的效率为
四、实验题
8．（2023·湖北荆州·中考真题）课后服务社团活动中，“创新”兴趣小组在“测定小灯泡的电功率”的实验中先用如图甲所示的器材进行实验，其中电源电压为6V，小灯泡额定电压为2.5V（正常发光时电阻约为12Ω）。
（1）为能顺利完成该实验，下列不同规格的滑动变阻器应选用 （选填字母）；
A．“10Ω 0.5A”的滑动变阻器
B．“20Ω 2A”的滑动变阻器
C．“5Ω 1A”的滑动变阻器
（2）电路连接完成后，闭合开关，发现电压表示数接近电源电压，电流表无示数，小灯泡不亮。那么出现该故障的原因是 ；
（3）故障排除后重新连接电路，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向 端移动（选填“左”或“右”）；
（4）通过小灯泡的电流随它两端电压变化的关系如图丙所示，则小灯泡的额定功率为 W；
（5）实验结束后，某同学设计了如图丁所示的电路来测量额定电压为6V的小灯泡的额定功率。已知电源电压为18V，定值电阻R的阻值为20Ω。实验步骤如下：
①开关S、S1闭合，S2断开，调节滑动变阻器R'的滑片，使小灯泡正常发光；
②保持滑片位置不动，开关S、S2闭合，S1断开，此时电压表的示数为8V；
③再将滑动变阻器的滑片移至最右端，此时电压表的示数为14V；
④小灯泡的额定功率P额= W。
【答案】 B 小灯泡断路 左 0.5 1.8
【解析】（1）[1]小灯泡额定电压为2.5V（正常发光时电阻约为12Ω）。额定电流约为
此时滑动变阻器接入电路中的阻值约为
由此可知，应选“20Ω 2A”的滑动变阻器。
故选B。
（2）[2]电路连接完成后，闭合开关，发现电流表无示数，小灯泡不亮，说明电路存在断路，电压表示数接近电源电压，说明电压表并联在电源两端，测电源电压，与电压表并联的电路部分存在断路，故小灯泡断路。
（3）[3]由图乙可知，电压表选择小量程，分度值为0.1V，示数为2.2V。为了测量小灯泡的额定功率，应增加小灯泡两端的电压，减小滑动变阻器两端的电压，由分压原理可知，应减小滑动变阻器接入电路的电阻，故将滑动变阻器的滑片向左移动。
（4）[4]由图丙可知，当电压为2.5V时，电流为0.2A。因此小灯泡的额定功率是
P额=U额I额=2.5V×0.2A=0.5W
（5）[5]开关S、S1闭合，S2断开，滑动变阻器滑片左边的电阻与小灯泡串联，电压表测量滑动变阻器两端的电压，要使小灯泡正常发光，则灯泡两端的电压
UL=6V
根据串联电路电压的规律可得
U滑=U-UL=18V-6V=12V
所以，调节滑动变阻器的滑片，使电压表的示数为12V时，小灯泡正常发光。保持滑片位置不动，开关S、S2闭合，S1断开，滑动变阻器的全部电阻R′与定值电阻R串联，电压表测量滑动变阻器滑片左边电阻两端的电压，此时电压表示数为
U左=8V
由于滑动变阻器的全部电阻连入电路，为了间接测量出定值电阻R两端的电压，需要测量出滑动变阻器两端的电压，故再将滑动变阻器的滑片移至最右端，此时电压表示数为滑动变阻器两端的电压，即
U′=14V
在②中，滑动变阻器的全部电阻R′与定值电阻R串联，根据串联电路电压的规律可得，R两端的电压
UR=U-U′=18V-14V=4V
此时电路中的电流
当电压表示数为U左=8V时，滑动变阻器滑片左边电阻的阻值
故在①中，小灯泡的额定电流为
则小灯泡的额定功率
P额=ULIL=6V×0.3A=1.8W
9．（2023·重庆·中考真题）在“测量小灯泡的电功率”实验中，小华准备了以下器材：电源、标有“”的小灯泡、电流表、电压表、滑动变阻器、开关、导线若干。请完成下列问题：
（1）如图甲，请用笔画线代替导线，正确连接电路 ；
（2）在开关S闭合前，应将滑片P移到 端（选填“A”或“B”）；
（3）闭合开关S，发现灯泡不亮，电流表有示数，电压表无示数，该电路故障可能是小灯泡 ；
（4）排除故障后，闭合开关S，移动滑片P，同时眼睛要观察 表的示数，直到示数为 V时，小灯泡正常发光，记录电压表和电流表示数；
（5）继续移动滑片，让电压表示数低于，某时刻电流表示数如图乙为 A，观察灯泡亮度并记录电表示数：继续缓慢移动滑片，让电压表示数高出少许，观察灯泡亮度并记录电表示数。小华根据所有实验数据作出了小灯泡的图像，如图丙，则小灯泡额定功率为 W；
（6）根据小灯泡图像和亮度变化，还可以发现 。
【答案】 B 短路 电压 2.5 0.2 0.75 小灯泡的亮度越高，其电阻变大
【解析】（1）[1]根据实验要求可知，电压表测小灯泡两端的电压，由于小灯泡的额定电压为2.5V，则电压表选择小量程，电路图如下图所示
（2）[2]闭合开关前，为了保护电路，滑动变阻器的滑片应置于阻值最大处的B端。
（3）[3]灯泡不亮，说明没有电流流过小灯泡，电流表有示数，说明电路是通路，电压表没有示数，说明小灯泡两端没有电压，则电路故障可能是小灯泡短路。
（4）[4][5]闭合开关S，移动滑片P，要使小灯泡正常发光，则应该观察电压表的示数，使其达到小灯泡正常发光的额定电压2.5V，记录电压表和电流表示数。
（5）[6]由于电流表的小量程接入电路，当电流表示数如图乙所示时，此时电路电流为0.2A。
[7]根据小灯泡的图像图丙可知，当达到小灯泡的额定电压2.5V时，通过小灯泡的额定电流为0.3A，由可得，小灯泡的额定功率为
[8]根据小灯泡图像和亮度变化可知，随着小灯泡两端的电压增大，小灯泡的亮度越高，其电阻变大。
五、计算题
10．（2024·四川南充·中考真题）如图甲所示为某品牌电热水壶。该型号电热水壶内部简化电路如图乙，额定电压为，具有加热、保温两挡。保温挡的额定功率为，双触点开关只能在触点1和、和3及3和4之间切换。、是两个阻值不变的发热元件，其中。现将此电热水壶装入初温为的水，接到的家庭电路中，选用加热挡加热至。已知该电热水壶加热效率为，，。求：
（1）电热水壶中水吸收的热量；
（2）加热挡的电功率；
（3）需要的加热时间。
【答案】（1）；（2）900W；（3）210s
【解析】解：（1）水的质量为
水吸收的热量为
（2）由可知，电阻越小时，电功率越大，故当开关接2和3时为保温挡，只有R1工作，当开关接3和4时，为加热挡，此时R1和R2并联，的功率为
故加热功率为
（3）电热水壶加热时消耗的电能为
则加热时间为
答：（1）电热水壶中水吸收的热量为；
（2）加热挡的电功率为900W；
（3）需要的加热时间为210s。
11．（2024·江苏苏州·中考真题）某电饭锅的电路如图所示，发热盘内有发热电阻和分压电阻，S是温控开关，当S接a时，电饭锅处于高温挡，通过的电流为4A；当温度达到一定值时，开关S自动切换到b，电饭锅处于保温挡，通过的电流为0.25A。求：
（1）的阻值；
（2）电饭锅高温挡的功率；
（3）保温16min，分压电阻产生的热量。
【答案】（1）；（2）880W；（3）
【解析】解：（1）当S接a时，电路为的简单电路，电饭锅处于高温挡，通过的电流为4A ，根据欧姆定律可得，的阻值为
（2）根据P=UI可得，电饭锅高温挡的功率为
（3）当温度达到一定值时，开关S自动切换到b，此时两电阻串联，电饭锅处于保温挡，通过的电流为0.25A。根据串联电路特点和欧姆定律可得，分压电阻的阻值为
保温16min，分压电阻产生的热量为
答：（1）的阻值为；
（2）电饭锅高温挡的功率为880W；
（3）保温16min，分压电阻产生的热量为。
12．（2023·江苏苏州·中考真题）如图甲，R1阻值为20Ω，图乙为小灯泡L的U～I图像。闭合开关S、，断开，电流表示数为0.4A，再闭合开关，电流表示数变为0.6A。求：
（1）电源电压；
（2）的阻值；
（3）若只闭合S，1min内电阻产生的热量。
【答案】（1）8V；（2）；（3）108J
【解析】（1）闭合开关S、S1，只有R1接入电路，则电源电压
（2）再闭合开关S2，R1与R2并联，则通过R2的电流
R2的阻值
（3）若只闭合S，R1与L串联，由于电源电压为8V，利用图乙分析可知，通过R1的电流为0.3A，则1min内电阻R1产生的热量
答：（1）电源电压为8V；
（2）R2的阻值是40Ω；
（3）若只闭合S，1min内电阻R1产生的热量为108J。
13．（2023·山东枣庄·中考真题）体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0~0.6A，踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少；
（2）当体重计示数为600N时，R0消耗的电功率为多少；
（3）此体重计所能测量的最大体重为多少。
【答案】（1）6V；（2）0.45W；（3）1200N
【解析】解：（1）由图甲可知，闭合开关S，定值电阻R0与压敏电阻R串联，由图乙可知当体重计空载时，R=45，I=0.12A，则电源电压为
（2）由题图乙可知，当体重计示数为600N时，压敏电阻的阻值R'=15Ω，此时电路中电流为
定值电阻R0消耗的功率为
（3）已知电流表量程为0~0.6A，当电路中的电流最大为Imax=0.6A时，体重计测量最大体重，此时压敏电阻的阻值为
由题图乙可知，所能测量的最大体重为1200N。
答：（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为6V；
（2）当体重计示数为600N时，R0消耗的电功率为0.45W；
（3）此体重计所能测量的最大体重为1200N。
14．（2023·广东深圳·中考真题）R是一个随推力F变化而变化的电阻，F与R的关系如图甲所示。现有如图乙，丙的两个电路，为定值电阻，阻值为20Ω，电源电压恒为6V，电流表量程为0~0.6A。
（1）当小白同学推力为0时，求电阻R的阻值；
（2）用300N的力推电阻，求的电功率（图乙）；
（3）图丙中，当干路电流不超过电流表量程时，小白同学推力F的最大值。
【答案】（1）40Ω；（2）0.8W；（3）200N
【解析】解：（1）由题图甲可知，当推力为0时，电阻R的阻值为40Ω。
（2）用300N的力推电阻时，电阻R的阻值为10Ω，电路中的电流
的电功率
（3）图丙电路中，通过的电流
电流表允许通过的最大电流为0.6A，因为R与并联，则通过R的最大电流
根据欧姆定律可得，R的阻值最小
由题图甲可知，此时的推力为200N，随着推力的增大，R的阻值减小，故最大推力为200N。
答：（1）推力为0时，电阻R的阻值为40Ω；
（2）图乙中的电功率为0.8W；
（3）小白同学推力F的最大值为200N。
15．（2023·广西·中考真题）实践基地芒果获丰收，为筛选优质大果，设计自动筛选装置如图甲，检测装置电路图如图乙，电源电压恒为12V，电阻为20Ω，R为压敏电阻，其阻值随压力变化关系如图丙。当电路电流小于0.15A时，不达标的芒果将被推离传送带，达标芒果继续被传送到指定位置，实现自动筛选。求：
（1）若R与阻值相等，R消耗的电功率；
（2）此装置能筛选出重力至少为多大的芒果；
（3）若想筛选出重力至少为2N的芒果，有同学建议：仅适当增加的阻值即可。你认为他的建议可行吗？请通过计算做出判断。
【答案】（1）1.8W；（2）1N；（3）可行，此时R0的阻值为40Ω
【解析】解：（1）当R与R0阻值相等，电路中的总电阻为
电路中的电流为
R消耗的电功率为
（2）当电路中电流为0.15A时，电路中的电阻为
R此时的电阻为
由图丙可知，当电阻为时，对应的压力为1N，即芒果的重力为1N，所以此装置能筛选出重力至少为1N的芒果。
（3）根据图丙，可知，当芒果的重力为2N，也就是检测装置所受压力为2N，此时压敏电阻的阻值为，则需要R0的阻值为
适当增加R0的阻值，可以筛选出重力至少为2N的芒果。
答：（1）R消耗的电功率为；
（2）此装置能筛选出重力至少为1N的芒果；
（3）可行，此时R0的阻值为。
16．（2022·河北·中考真题）如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；
（3）在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1∶P2。
【答案】（1）10Ω；（2）80Ω；（3）2∶1
【解析】解：由电路图可知，R0与R串联，电压表测R0两端的电压，电流表测电路中的电流。
（1）闭合开关S，移动滑片至中点时，电流表的示数为0.36A，电压表的示数为3.6V，所以R0的阻值为
（2）当电压表示数为3.6V时，滑动变阻器R两端的电压为
UR=U-U0=18V-3.6V=14.4V
此时滑动变阻器接入电路的阻值为
由于电压表示数为3.6V时，滑片移至滑动变阻器中点，接入电阻为总电阻的一半，所以滑动变阻器的最大阻值为
R总=2R=2×40Ω=80Ω
（3）由于电流表量程为“0~0.6A”，所以电路中的最大电流为0.6A，此时R0两端的电压
U0大=I大R0=0.6A×10Ω=6V<15V
所以电压表安全。此时电路消耗的最大功率为
P1=UI大=18V×0.6A=10.8W
将电压表改接在R两端，若滑动变阻器全部接入电路，根据正比分压可知，则滑动变阻器两端的电压为
所以滑动变阻器不能全部接入电路。当电压表达到15V时，滑动变阻器接入电阻最大，电路中的电流最小，最小电流为
此时电路消耗的最小功率为
P2=UI小=18V×0.3A=5.4W
所以
P1∶P2=10.8W∶5.4W=2∶1
答：（1）求R0的阻值为10Ω；
（2）求滑动变阻器的最大阻值为80Ω；
（3）P1∶P2=2∶1。物理量实验序号
电压U（伏）
电流I（安）
1
3.0
0.22
2
2.0
0.28
3
1.5
0.30
相关试卷
三年（2022-2024）中考物理真题分类汇编（全国通用）专题19 电与磁（解析版）： 这是一份三年（2022-2024）中考物理真题分类汇编（全国通用）专题19 电与磁（解析版），共19页。试卷主要包含了【模型建立】，【活动实践】，【跨学科实践】，端流入螺线管的，利用大头针可以说明一些物理知识等内容，欢迎下载使用。
三年（2022-2024）中考物理真题分类汇编（全国通用）专题19 电与磁（解析版）： 这是一份三年（2022-2024）中考物理真题分类汇编（全国通用）专题19 电与磁（解析版），共19页。试卷主要包含了【模型建立】，【活动实践】，【跨学科实践】，端流入螺线管的，利用大头针可以说明一些物理知识等内容，欢迎下载使用。
三年（2022-2024）中考物理真题分类汇编（全国通用）专题17 电功和电功率-（原卷版）： 这是一份三年（2022-2024）中考物理真题分类汇编（全国通用）专题17 电功和电功率-（原卷版），共12页。试卷主要包含了【生活中的物理情景】220V，如图甲所示为某品牌电热水壶等内容，欢迎下载使用。
