三年（2022-2024）中考化学真题分类汇编（全国通用）专题19 坐标图像题（解析版）

这是一份三年（2022-2024）中考化学真题分类汇编（全国通用）专题19 坐标图像题（解析版），共31页。
考点02 溶液pH的变化图像
考点03 价类图
考点04 反应过程分析——单个图像
考点05 反应过程分析——多个图像
考点01 溶解度曲线

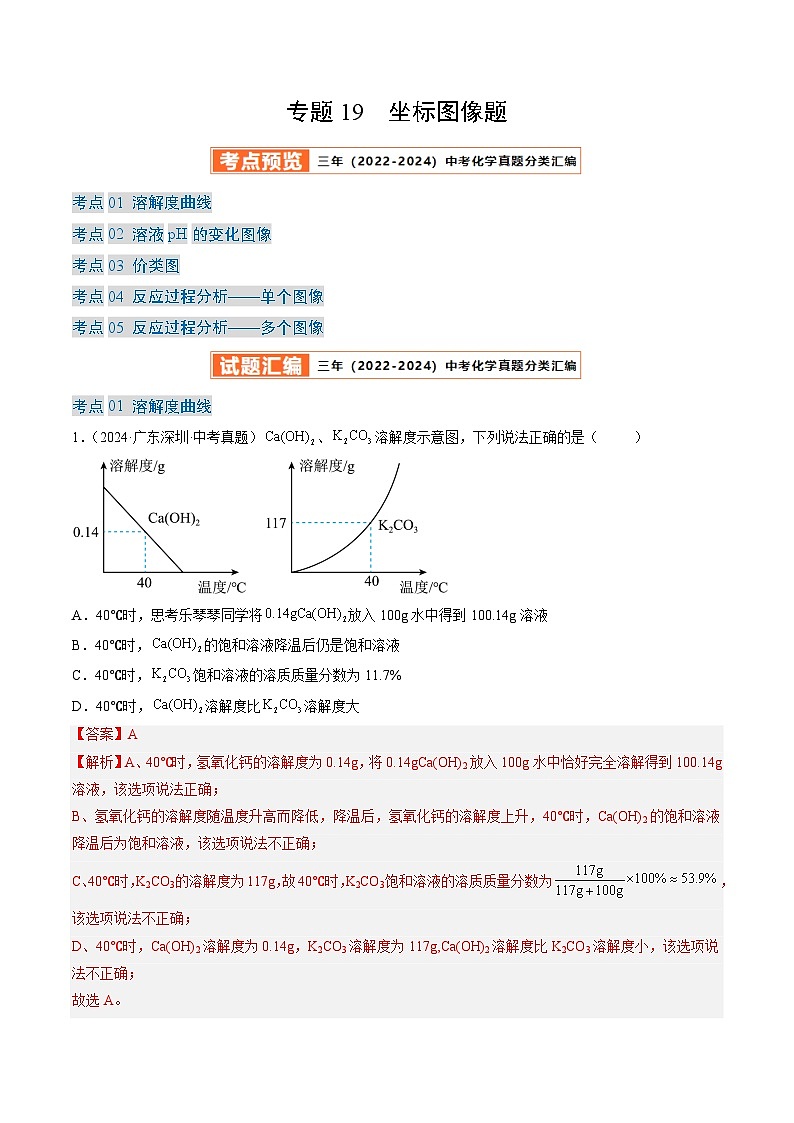

1．（2024·广东深圳·中考真题）、溶解度示意图，下列说法正确的是（ ）
A．40℃时，思考乐琴琴同学将放入100g水中得到100.14g溶液
B．40℃时，的饱和溶液降温后仍是饱和溶液
C．40℃时，饱和溶液的溶质质量分数为11.7%
D．40℃时，溶解度比溶解度大
【答案】A
【解析】A、40℃时，氢氧化钙的溶解度为0.14g，将0.14gCa(OH)2放入100g水中恰好完全溶解得到100.14g溶液，该选项说法正确；
B、氢氧化钙的溶解度随温度升高而降低，降温后，氢氧化钙的溶解度上升，40℃时，Ca(OH)2的饱和溶液降温后为饱和溶液，该选项说法不正确；
C、40℃时，K2CO3的溶解度为117g，故40℃时，K2CO3饱和溶液的溶质质量分数为，该选项说法不正确；
D、40℃时，Ca(OH)2溶解度为0.14g，K2CO3溶解度为117g,Ca(OH)2溶解度比K2CO3溶解度小，该选项说法不正确；
故选A。

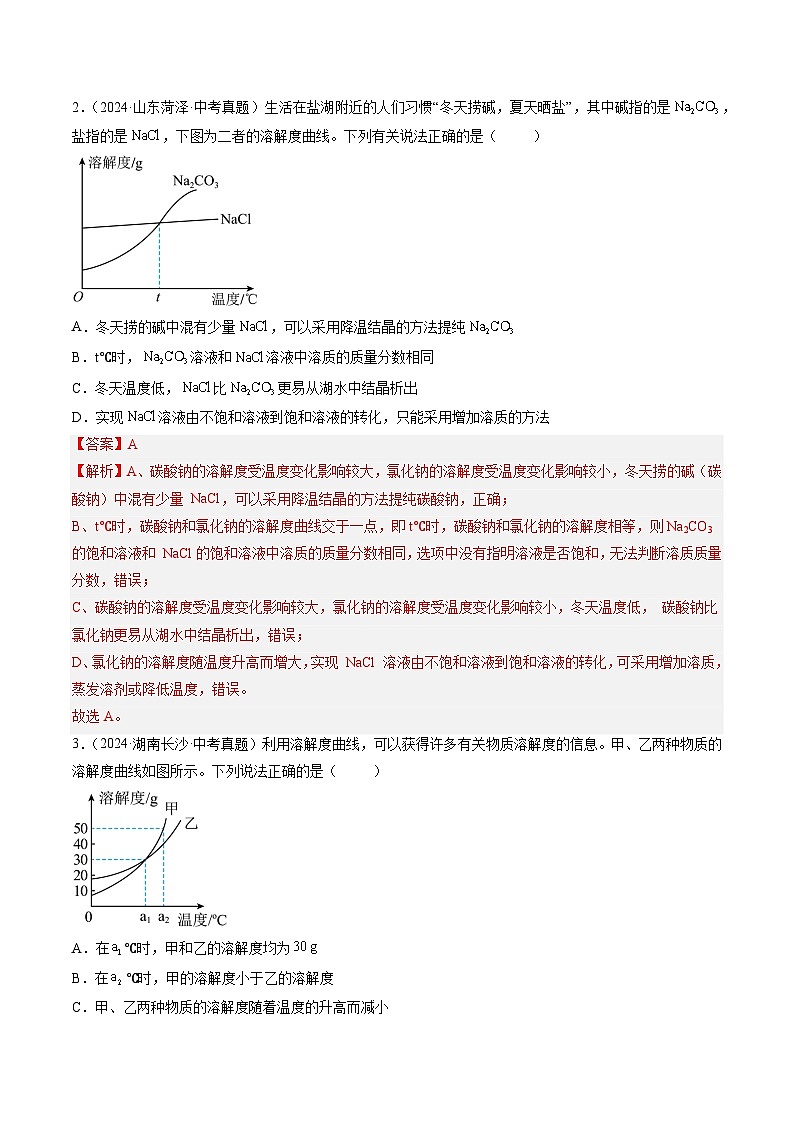

2．（2024·山东菏泽·中考真题）生活在盐湖附近的人们习惯“冬天捞碱，夏天晒盐”，其中碱指的是，盐指的是，下图为二者的溶解度曲线。下列有关说法正确的是（ ）
A．冬天捞的碱中混有少量，可以采用降温结晶的方法提纯
B．t℃时，溶液和溶液中溶质的质量分数相同
C．冬天温度低，比更易从湖水中结晶析出
D．实现溶液由不饱和溶液到饱和溶液的转化，只能采用增加溶质的方法
【答案】A
【解析】A、碳酸钠的溶解度受温度变化影响较大，氯化钠的溶解度受温度变化影响较小，冬天捞的碱（碳酸钠）中混有少量 NaCl，可以采用降温结晶的方法提纯碳酸钠，正确；
B、t℃时，碳酸钠和氯化钠的溶解度曲线交于一点，即t℃时，碳酸钠和氯化钠的溶解度相等，则Na2CO3的饱和溶液和 NaCl的饱和溶液中溶质的质量分数相同，选项中没有指明溶液是否饱和，无法判断溶质质量分数，错误；
C、碳酸钠的溶解度受温度变化影响较大，氯化钠的溶解度受温度变化影响较小，冬天温度低， 碳酸钠比氯化钠更易从湖水中结晶析出，错误；
D、氯化钠的溶解度随温度升高而增大，实现 NaCl 溶液由不饱和溶液到饱和溶液的转化，可采用增加溶质，蒸发溶剂或降低温度，错误。
故选A。
3．（2024·湖南长沙·中考真题）利用溶解度曲线，可以获得许多有关物质溶解度的信息。甲、乙两种物质的溶解度曲线如图所示。下列说法正确的是（ ）

A．在℃时，甲和乙的溶解度均为
B．在℃时，甲的溶解度小于乙的溶解度
C．甲、乙两种物质的溶解度随着温度的升高而减小
D．升高温度，可将甲的不饱和溶液变为饱和溶液
【答案】A
【解析】A、由图像可知在a1℃时，甲和乙的溶解度均为30g，故正确；
B、由图像可知在a2℃时，甲的溶解度大于乙的溶解度，故错误；
C、曲线都是上升型的，因此甲、乙两种物质的溶解度随着温度的升高而变大，故错误；
D、升高温度，甲的不饱和溶液仍为不饱和溶液，故错误。
故选A。

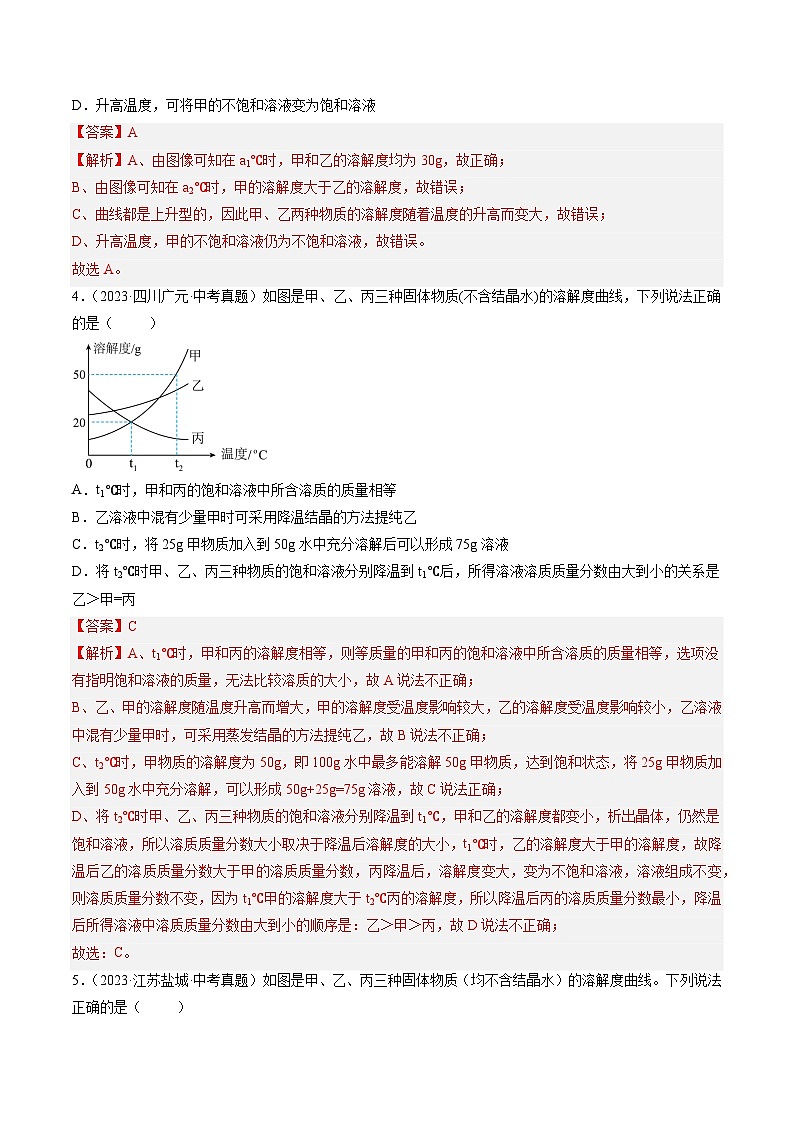

4．（2023·四川广元·中考真题）如图是甲、乙、丙三种固体物质(不含结晶水)的溶解度曲线，下列说法正确的是（ ）
A．t1℃时，甲和丙的饱和溶液中所含溶质的质量相等
B．乙溶液中混有少量甲时可采用降温结晶的方法提纯乙
C．t2℃时，将25g甲物质加入到50g水中充分溶解后可以形成75g溶液
D．将t2℃时甲、乙、丙三种物质的饱和溶液分别降温到t1℃后，所得溶液溶质质量分数由大到小的关系是乙＞甲=丙
【答案】C
【解析】A、t1℃时，甲和丙的溶解度相等，则等质量的甲和丙的饱和溶液中所含溶质的质量相等，选项没有指明饱和溶液的质量，无法比较溶质的大小，故A说法不正确；
B、乙、甲的溶解度随温度升高而增大，甲的溶解度受温度影响较大，乙的溶解度受温度影响较小，乙溶液中混有少量甲时，可采用蒸发结晶的方法提纯乙，故B说法不正确；
C、t2℃时，甲物质的溶解度为50g，即100g水中最多能溶解50g甲物质，达到饱和状态，将25g甲物质加入到50g水中充分溶解，可以形成50g+25g=75g溶液，故C说法正确；
D、将t2℃时甲、乙、丙三种物质的饱和溶液分别降温到t1℃，甲和乙的溶解度都变小，析出晶体，仍然是饱和溶液，所以溶质质量分数大小取决于降温后溶解度的大小，t1℃时，乙的溶解度大于甲的溶解度，故降温后乙的溶质质量分数大于甲的溶质质量分数，丙降温后，溶解度变大，变为不饱和溶液，溶液组成不变，则溶质质量分数不变，因为t1℃甲的溶解度大于t2℃丙的溶解度，所以降温后丙的溶质质量分数最小，降温后所得溶液中溶质质量分数由大到小的顺序是：乙＞甲＞丙，故D说法不正确；
故选：C。
5．（2023·江苏盐城·中考真题）如图是甲、乙、丙三种固体物质（均不含结晶水）的溶解度曲线。下列说法正确的是（ ）
A．丙可能是熟石灰
B．时，甲饱和溶液的溶质质量分数等于
C．时，相等质量的甲、乙溶液中溶质的质量相等
D．等质量的甲、丙饱和溶液从降温到，所得溶液质量：甲银，向一定量硝酸镁和硝酸银的混合溶液中加入锌粉，锌与硝酸镁不反应，锌与硝酸银反应生成硝酸锌和银，由反应时的质量比可知，每65份质量的锌可置换出216份质量的银，溶液的质量会逐渐减少，至完全反应不再发生改变，故C项不正确；
D、氢氧化钠与硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始加入氢氧化钠就有沉淀生成，等硫酸铜完全反应后，沉淀的质量不再发生变化，故D项正确。
故选：C。
31．（2024·黑龙江大庆·中考真题）下列图像能正确反映对应变化关系的是（ ）
A．加热高锰酸钾固体
B．室温下向pH=3的稀硫酸中不断加水
C．一定温度下，将NH4Cl饱和溶液加水稀释
D．向Na2SO4和H2SO4的混合溶液中逐滴加入Ba（OH）2溶液
【答案】A
【解析】A、加热高锰酸钾固体，需要加热到一定温度才开始分解，达到分解温度后，高锰酸钾受热分解生成锰酸钾、二氧化锰和氧气，根据质量守恒定律，化学反应前后，元素的种类和质量不变，则固体中钾元素的质量不变，由于生成了气体，固体的质量减小，则钾元素的质量分数逐渐增大，故固体中钾元素的质量分数先不变，后逐渐增大，待完全反应后，不再变化，符合题意；
B、室温下向pH=3的稀硫酸中不断加水，稀硫酸被稀释，酸性减弱，pH逐渐增大至无限接近于7，不会等于7，更不会大于7，不符合题意；
C、一定温度下，将NH4Cl饱和溶液加水稀释，温度不变，氯化铵的溶解度不变，不符合题意；
D、向Na2SO4和H2SO4的混合溶液中逐滴加入氢氧化钡溶液，氢氧化钡先与硫酸反应生成硫酸钡和水，硫酸被消耗，溶液的酸性减弱，pH逐渐增大，即随着溶液pH的逐渐增大，生成沉淀的质量逐渐增大，当硫酸恰好完全反应时，此时pH=7，继续滴入氢氧化钡溶液，氢氧化钡和硫酸钠反应生成硫酸钡和氢氧化钠，随着溶液的pH继续增加，生成沉淀的质量继续增大，待硫酸钠完全反应后，生成沉淀的质量不再变化，不符合题意。
故选A。
32．（2024·重庆·中考真题）下列图像与实验过程对应关系正确的个数为（ ）
①浓盐酸加水稀释
②锌和稀硫酸反应生成氢气
③将足量汞放在充满空气的密闭容器中持续加热
④向氢氧化钠和氯化钡的混合溶液中滴加稀硫酸
A．0个B．1个C．2个D．3个
【答案】B
【解析】①浓盐酸加水稀释，浓盐酸的酸性减弱，pH逐渐增大，并会逐渐的接近7，但是不会等于或小大于7，故图像错误；
②锌与稀硫酸反应生成氢气，氢气的质量会不断增加，反应停止后，氢气的质量不再增加，故图像错误；
③将足量汞放在充满空气的密闭容器中持续加热，汞加热消耗氧气生成氧化汞，则容器中的氧气减少，而其它含有氧元素的气体没有减少，氧元素的质量最后不为0，故图像错误；
④向一定量的氢氧化钾和氧化钡的混合溶液中滴加稀硫酸，一开始滴加稀硫酸就有不溶于酸的沉淀硫酸钡生成，最后质量不变，故图像正确。
故选B。
33．（2023·黑龙江大庆·中考真题）下列选项与图示中所反映的变化关系不相符的是（ ）

A．等质量且过量的锌粉、锌粒分别与等质量、等浓度的稀盐酸反应
B．向一定量与的混合溶液中逐渐通入至过量
C．在相同温度下，等质量等浓度的溶液分解制
D．向一定体积的溶液中，逐滴滴入一定浓度的稀硫酸
【答案】B
【解析】A、金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，金属锌过量，最终生成的氢气应该相等，最终剩余固体的质量相等；但锌粉与稀盐酸反应的速率快(接触面积更大)，至完全反应所需时间短，故选项图像正确。
B、二氧化碳和氢氧化钠反应生成碳酸钠和水、二氧化碳和氢氧化钙反应生成碳酸钙沉淀和水，碳酸钠和氢氧化钙反应生成碳酸钙沉淀和氢氧化钠；二氧化碳和碳酸钙、水反应生成易溶于水的碳酸氢钙，沉淀的先增加后逐渐减少；，，由质量守恒定律，由于二氧化碳能与氢氧化钠溶液反应，生成碳酸钙沉淀的过程中消耗的二氧化碳的质量大于沉淀消失时消耗的二氧化碳的质量，故选项图像错误。
C、在相同温度下，等质量等浓度的H2O2溶液分解制O2，催化剂只能影响反应速率，不影响产生氧气的质量，有催化剂的反应速率快，至完全反应所需时间短，故选项图像正确。
D、向一定体积的Ba(OH)2溶液中，逐滴滴入一定浓度的稀硫酸，硫酸和氢氧化钡反应生成硫酸钡沉淀和水，随着反应的进行，溶液中的离子数量减少，溶液的带电能力逐渐减小，至完全反应减小至0，继续滴加稀硫酸，溶液的导电能力又逐渐增强，故选项图像正确。
故选B。
34．（2023·山东泰安·中考真题）下列图像能正确反映对应实验操作的是（ ）
A．等量和固体分别溶于室温下等量水中
B．一定质量的碳酸氢钠固体受热分解
C．用一定量的双氧水制取氧气
D．向一定量的硫酸铜溶液中放入铁钉
【答案】D
【解析】A、氢氧化钠溶于水溶液温度升高，氯化钠溶于水温度无明显变化，A选项错误；
B、一定质量碳酸氢钠固体受热分解生成碳酸钠、二氧化碳和水，固体质量应先减少后保持不变，但因为有固体碳酸钠存在，不会为0，B选项错误；
C、催化剂只能改变反应速率，不能改变生成物的量，所以最后生成氧气的质量应相同，C选项错误；
D、铁和硫酸铜反应生成硫酸亚铁和铜，反应一份硫酸铜则会生成一份硫酸亚铁，而硫酸铜与硫酸亚铁的分子质量比为160：152，随着反应的发生溶液质量逐渐减小，完全反应后溶液质量不变，D选项正确。
故选：D。
35．（2023·山东临沂·中考真题）下列四个图像不能正确反映对应变化关系的是（ ）

A．将一定量硝酸铵固体加入蒸馏水中
B．高锰酸钾受热分解制氧气
C．将一定量稀盐酸加水稀释
D．向等质量的镁和铁中分别加入足量等浓度的稀盐酸
【答案】C
【解析】A、硝酸铵固体溶于水吸热，溶液温度降低，一定量硝酸铵固体加入蒸馏水中，溶液温度先降低后回升至室温，A选项正确；
B、高锰酸钾固体受热分解，生成锰酸钾固体、二氧化锰固体和氧气，固体中锰元素的质量不变，B选项正确；
C、将一定量稀盐酸加水稀释，pH值升高，但始终小于7，C选项错误；D、，，根据镁和铁分别与酸反应的化学式可知，化学反应中参与反应的镁与生成的氢气质量比为24:2，化学反应中，参加反应的铁与生成的氢气质量比为56:2，因此向等质量的镁和铁中分别加入足量等浓度的稀盐酸，开始重合，最后镁生成氢气的质量大于铁生成氢气的质量，D选项正确。
故选：C。
36．（2023·内蒙古通辽·中考真题）学会识图能发展化学思维。下列图像不能正确反映对应变化关系的是（ ）
A．向等质量的水中分别加入等质量的氢氧化钠和硝酸铵固体
B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量
C．向一定质量的氢氧化钠溶液中逐滴加入稀盐酸
D．向过氧化氢的水溶液中加入二氧化锰制氧气
【答案】A
【解析】A、氢氧化钠溶解放热，溶液温度升高，硝酸铵溶解吸热，溶液温度降低，该选项不正确；
B、由于、，则刚开始时，等量的铁和锌与足量的硫酸反应时，铁产生氢气较多，但当金属过量时，锌和铁消耗的硫酸质量相同，则产生氢气质量相同，该选项正确；
C、氢氧化钠溶液显碱性，溶液pH>7，而氢氧化钠和盐酸反应生成氯化钠和水，则溶液pH减小，且盐酸pH
