2024年北京市延庆区中考一模物理试题（解析版）

这是一份2024年北京市延庆区中考一模物理试题（解析版），共21页。试卷主要包含了单项选择题，多项选择题，实验探究题，科普阅读题，计算题等内容，欢迎下载使用。

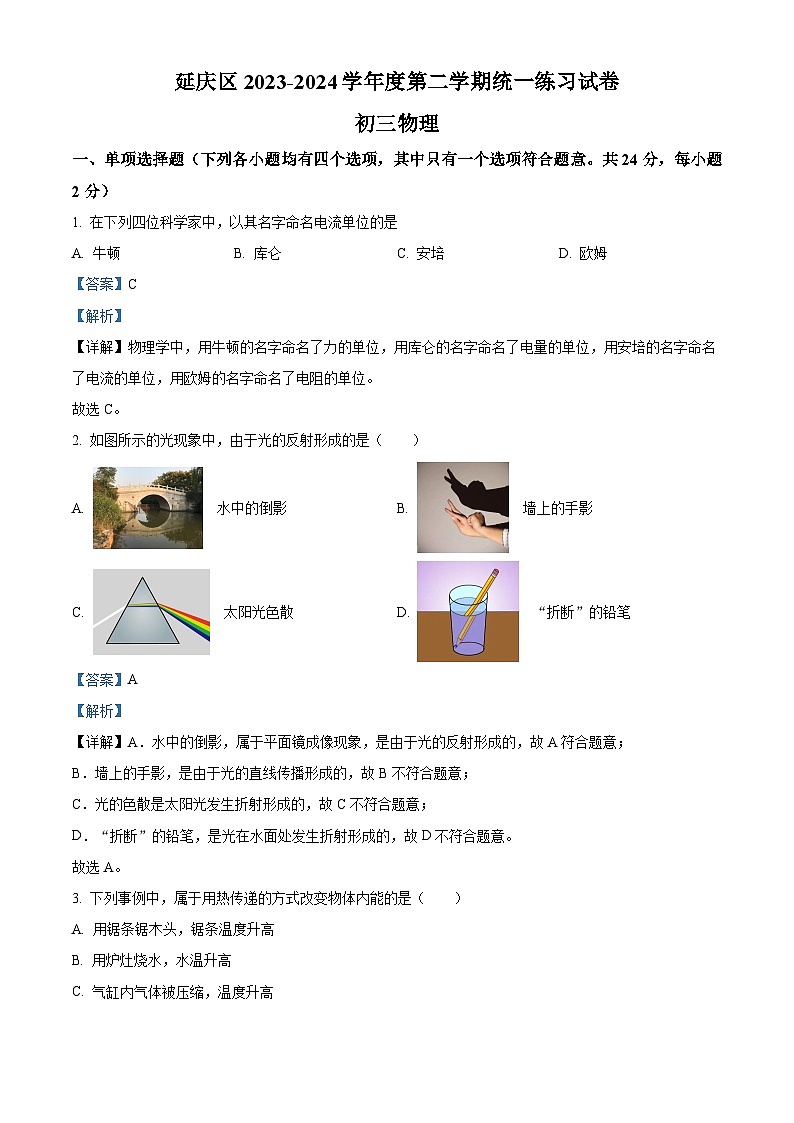

一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题2分）
1. 在下列四位科学家中，以其名字命名电流单位的是
A. 牛顿B. 库仑C. 安培D. 欧姆
【答案】C
【解析】
【详解】物理学中，用牛顿的名字命名了力的单位，用库仑的名字命名了电量的单位，用安培的名字命名了电流的单位，用欧姆的名字命名了电阻的单位。
故选C。
2. 如图所示的光现象中，由于光的反射形成的是（ ）
A. 水中的倒影B. 墙上的手影
C. 太阳光色散D. “折断”的铅笔
【答案】A
【解析】
【详解】A．水中的倒影，属于平面镜成像现象，是由于光的反射形成的，故A符合题意；
B．墙上的手影，是由于光的直线传播形成的，故B不符合题意；
C．光的色散是太阳光发生折射形成的，故C不符合题意；
D．“折断”的铅笔，是光在水面处发生折射形成的，故D不符合题意。
故选A。
3. 下列事例中，属于用热传递的方式改变物体内能的是（ ）
A. 用锯条锯木头，锯条温度升高
B. 用炉灶烧水，水温升高
C. 气缸内气体被压缩，温度升高
D. 用力搓手，手会发热
【答案】B
【解析】
【详解】A．用锯条锯木头，锯条温度升高，属于克服摩擦做功改变物体的内能，故A不符合题意；
B．用炉灶烧水，水温升高，是内能发生了转移，是通过热传递的方式改变物体的内能，故B符合题意；
C．气缸内气体被压缩，活塞对缸内气体做功，属于做功改变物体的内能，故C不符合题意；
D．用力搓手，手会发热，属于克服摩擦做功改变物体的内能，故D不符合题意。
故选B。

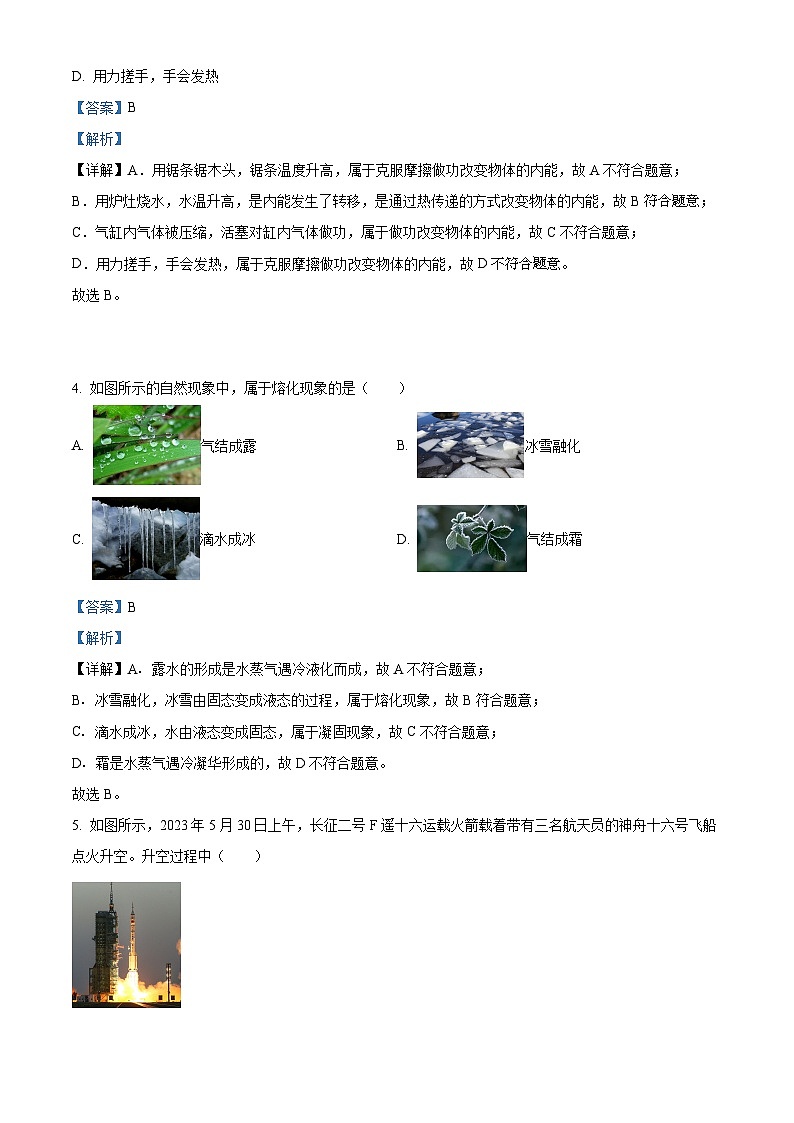

4. 如图所示的自然现象中，属于熔化现象的是（ ）
A. 气结成露B. 冰雪融化
C. 滴水成冰D. 气结成霜
【答案】B
【解析】
【详解】A．露水的形成是水蒸气遇冷液化而成，故A不符合题意；
B．冰雪融化，冰雪由固态变成液态的过程，属于熔化现象，故B符合题意；
C．滴水成冰，水由液态变成固态，属于凝固现象，故C不符合题意；
D．霜是水蒸气遇冷凝华形成的，故D不符合题意。
故选B。
5. 如图所示，2023年5月30日上午，长征二号F遥十六运载火箭载着带有三名航天员的神舟十六号飞船点火升空。升空过程中（ ）

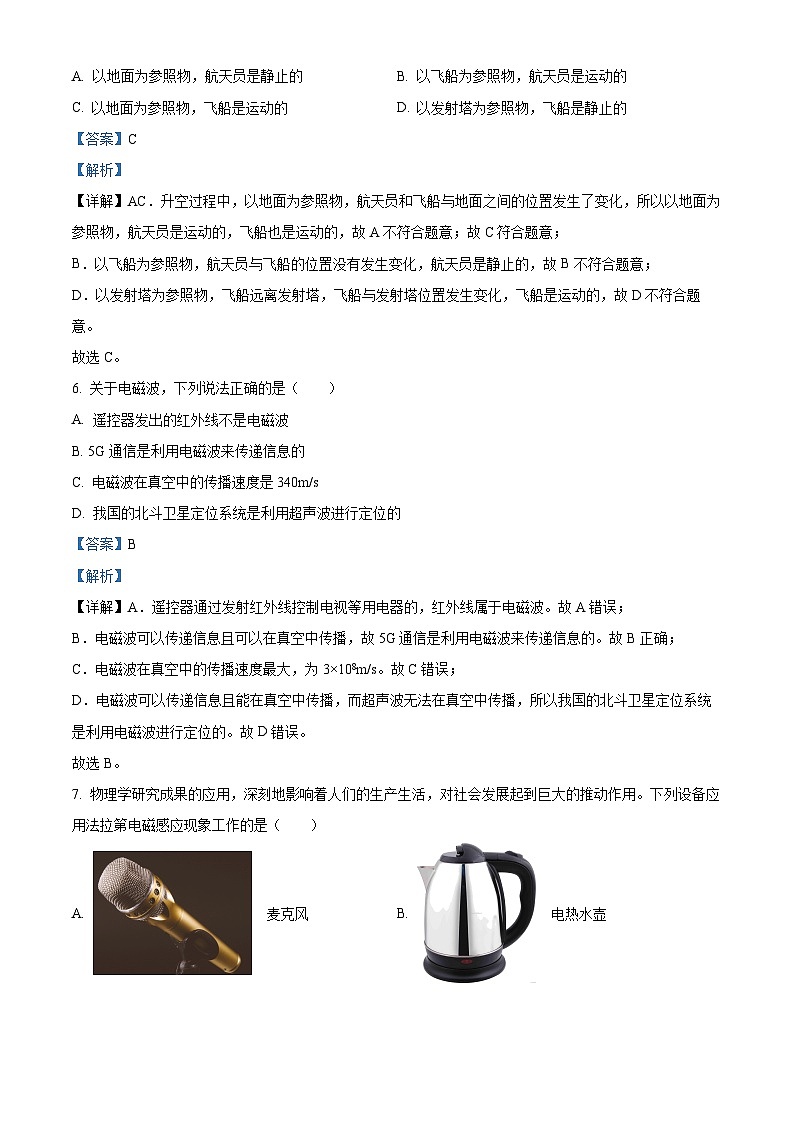

A. 以地面为参照物，航天员是静止的B. 以飞船为参照物，航天员是运动的
C. 以地面为参照物，飞船是运动的D. 以发射塔为参照物，飞船是静止的
【答案】C
【解析】
【详解】AC．升空过程中，以地面为参照物，航天员和飞船与地面之间的位置发生了变化，所以以地面为参照物，航天员是运动的，飞船也是运动的，故A不符合题意；故C符合题意；
B．以飞船为参照物，航天员与飞船的位置没有发生变化，航天员是静止的，故B不符合题意；
D．以发射塔为参照物，飞船远离发射塔，飞船与发射塔位置发生变化，飞船是运动的，故D不符合题意。
故选C。
6. 关于电磁波，下列说法正确的是（ ）
A. 遥控器发出的红外线不是电磁波
B. 5G通信是利用电磁波来传递信息的
C. 电磁波在真空中的传播速度是340m/s
D. 我国的北斗卫星定位系统是利用超声波进行定位的
【答案】B
【解析】
【详解】A．遥控器通过发射红外线控制电视等用电器的，红外线属于电磁波。故A错误；
B．电磁波可以传递信息且可以在真空中传播，故5G通信是利用电磁波来传递信息的。故B正确；
C．电磁波在真空中的传播速度最大，为3×108m/s。故C错误；
D．电磁波可以传递信息且能在真空中传播，而超声波无法在真空中传播，所以我国的北斗卫星定位系统是利用电磁波进行定位的。故D错误。
故选B。
7. 物理学研究成果的应用，深刻地影响着人们的生产生活，对社会发展起到巨大的推动作用。下列设备应用法拉第电磁感应现象工作的是（ ）
A. 麦克风B. 电热水壶
C. 扬声器D. 电磁起重器
【答案】A
【解析】
【详解】A．麦克风使用时，将声信号转换为电信号，是利用了电磁感应，故A符合题意；
B．电热水壶是利用电流的热效应工作的，故B不符合题意；
C．扬声器是把电信号转换成声信号，利用的是通电导体在磁场中受力的作用，故C不符合题意；
D．电磁起重器是利用电磁铁通电时有磁性，断电时无磁性的原理来工作的，故D不符合题意。
故选A。
8. 小王同学在家里将一个平面镜放在水平桌面上，再把一张可沿ON折叠的硬白纸板ENF竖直的立在平面镜上，以此来探究光的反射规律。通过测量他发现此时入射光线与平面镜成50°夹角，如图所示，则（ ）
A. 反射光线与镜面的夹角是40°
B. 将纸板NOF向后折叠，则反射光会消失
C. 入射角增大10°，反射角也增加10°
D. 光在纸板上发生了镜面反射
【答案】C
【解析】
【详解】A．已知入射光线与平面镜的夹角为50°，因此入射角是
90°-50°=40°
根据光的反射定律，反射角等于入射角，因此反射角也是40°，反射光线与镜面的夹角是
90°-40°=50°
故A不符合题意；
B．光在反射时，反射光线、入射光线、法线在同一平面内。图乙中，将纸板NOF向后折叠时，在纸板上看不到反射光线，该实验现象说明反射光线、入射光线和法线处在同一平面，此时反射光线并没有消失，只是无法被后折的纸板承接到而已，故B不符合题意；
C．当入射角增大10°，根据光的反射定律，反射角等于入射角，反射角也增大10°，故C符合题意；
D．硬白纸板的表面粗糙，使光在纸板上发生漫反射，反射光线射向各个方向，便于不同位置的实验者都能观察到光路，故D不符合题意。
故选C。
9. 杆秤是一种中国传统的称量工具，凝聚着中国人民的智慧。如图所示，O为杆秤提纽，OA=8cm，秤砣质量m=0.2kg，不挂重物和秤砣时，手提提纽，杆秤可水平平衡。用它称鱼，当秤砣置于B点时，杆秤再次水平平衡，此时测得OB=32cm，则称得鱼的质量为（ ）
A. 0.05kgB. 0.2kgC. 0.6kgD. 0.8kg
【答案】D
【解析】
【详解】杆秤是一只杠杆，O是支点，当杆秤在水平位置平衡时，根据杠杆的平衡条件可得
则鱼受到的重力为
鱼的质量为
故D符合题意，ABC不符合题意。
故选D。
10. 2024年5月29日，在国际排联2024世界女子排球联赛澳门站第二个比赛日的焦点赛事中，中国女排以总比分3比1战胜荷兰女排，夺得该站赛事的开门红。如图所示是比赛时的情景（忽略空气阻力），下列说法正确的是（ ）
A. 发球时，球在空中运动过程中，手对排球做了功
B. 传球时，球在空中运动过程中，球的动能转化为重力势能
C. 扣球时，球受到手的作用力与手受到球的作用力一定大小相等
D. 拦网时，球被弹回，说明了在力的作用下，球的惯性发生改变
【答案】C
【解析】
【详解】A．做功必须有力作用在物体上，且该物体沿力的方向移动了距离；发球后，球在运动的过程中，手对球没有力的作用，因此手没有对排球做功；故A错误；
B．传球时，球在空中运动过程中，如果球是上升的，那么它的速度会减小，动能会转化为重力势能；但如果球是下降的，那么它的速度会增大，重力势能会转化为动能。题目中并没有明确球是上升还是下降，所以我们不能一概而论地说球的动能转化为重力势能。故B错误；
C．在扣球时，球受到手的作用力与手受到球的作用力就是一对作用力和反作用力，所以它们的大小一定相等，故C正确；
D．惯性是物体自身的性质，只与物体的质量有关；球被弹回时，其质量不变，所以球的惯性不变；故D错误。
故选C。
11. 小延学习了液体压强知识后，猜想：液体内部某点的压强跟该点到容器底的距离有关。他利用液体压强计、水、符合实验要求的烧杯等相同的两套器材进行对比验证，如图所示（ ）
A. 观察压强计U形管两侧液柱高度差，可知液体内部探头所在A、B两点的压强pA< pB
B. 实验证明小延的猜想是正确的
C. 把甲杯中的探头上移5cm或把乙杯中的探头下移5cm进行实验，才能验证小延猜想
D. 从甲杯中抽出5cm深的水或向乙杯中加入5cm深的水进行实验，才能验证小延猜想
【答案】D
【解析】
【详解】A．压强计可以通过U形管左右两侧的液面高度差的大小，反映探头薄膜所受压强的大小，U形管左右两侧的液面高度差越大，液体压强越大，图甲的高度差大于图乙，故，故A不符合题意；
B．小延的实验没有控制深度相同，故得到的结论不准确，故B不符合题意；
C．研究液体内部某点的压强跟该点到容器底的距离有关，需控制深度相同，改变到容器底的距离；把甲杯中的探头上移5cm或把乙杯中的探头下移5cm进行实验，深度相同，A、B点到容器底的距离也相同，无法进行实验，故C不符合题意；
D．从甲杯中抽出5cm深的水或向乙杯中加入5cm深的水进行实验，深度相同，A、B点到容器底的距离不同，可以验证小延的猜想，故D符合题意。
故选D。
12. 小延家的旧沙发垫容易滑落，为此妈妈更换了一块背面有防滑颗粒的同材质新沙发垫。小延把背面朝上的新、旧沙发垫固定在水平面上，再分别在其上面放上完全相同的木块，用已调零的弹簧测力计水平匀速拉动木块，如图所示。用此方法探究滑动摩擦力大小的影响因素，下列说法错误的是（ ）
A. 木块在新沙发垫上受到的滑动摩擦力为4.8N
B. 加速拉动弹簧测力计，木块在沙发垫上受到的滑动摩擦力会增大
C. 实验结果说明滑动摩擦力的大小与接触面的粗糙程度有关
D. 把两木块叠放在一起，再做图甲所示的实验，可以探究滑动摩擦力的大小与压力的大小是否有关
【答案】B
【解析】
【详解】A．由图乙可知，木块在新沙发垫上受到弹簧测力计的拉力为4.8N，由于木块做匀速直线运动，受到的摩擦力和拉力是平衡力，所以木块在新沙发垫上受到的滑动摩擦力为4.8N，故A正确，不符合题意；
B．加速拉动弹簧测力计，接触面的粗糙程度及压力大小都不变，木块在沙发垫上受到的滑动摩擦力不变，故B错误，符合题意；
C．比较甲、乙两次实验数据，沙发垫受到的压力相同，新旧沙发垫的粗糙程度不同，拉力大小不同，滑动摩擦力不同，说明滑动摩擦力的大小与接触面的粗糙程度有关，故C正确，不符合题意；
D．把两木块叠放在一起，木块对沙发垫的压力变大，再做图甲所示的实验，接触面的粗糙程度不变，可以探究滑动摩擦力的大小与压力的大小是否有关，故D正确，不符合题意。
故选B。
二、多项选择题（下列各题均有四个选项，其中符合题意的选项均多于一个。共6分，每题2分。每题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 如图所示，小延和小庆利用蹄形磁体、灵敏电流计、开关、导体AB和若干导线等器材来探究感应电流产生的条件。闭合开关，他们进行实验，让导体AB在磁场中运动。下列说法正确的是（ ）
A. 上下运动，灵敏电流计指针发生偏转
B. 左右运动，灵敏电流计指针发生偏转
C. 前后运动，灵敏电流计指针发生偏转
D. 斜向上或斜向下运动，灵敏电流计指针发生偏转
【答案】BD
【解析】
【详解】A．让导体AB在磁场中上下运动，导体没有做切割磁感线运动，不能够产生感应电流，灵敏电流计指针不发生偏转，故A错误；
B．让导体AB在磁场中左右运动，导体做切割磁感线运动，能够产生感应电流，灵敏电流计指针发生偏转，故B正确；
C．让导体AB在磁场中前后运动，导体没有做切割磁感线运动，不能够产生感应电流，灵敏电流计指针不发生偏转，故C错误；
D．让导体AB在磁场中斜向上或斜向下运动，导体做切割磁感线运动，能够产生感应电流，灵敏电流计指针会发生偏转，故D正确。
故选BD。
14. 如图所示，滑轮组吊在支架下，工人用200N竖直向下的拉力F，匀速提升重为300N的货物。 已知20s内货物竖直上升了2m，不计绳重及滑轮上的摩擦，定滑轮和动滑轮是完全相同的滑轮。下列说法正确的是（ ）
A. 滑轮组做的有用功为600JB. 拉力F做功的功率为30W
C. 滑轮组的机械效率为75%D. 定滑轮对支架的拉力为400N
【答案】AC
【解析】
【详解】A．滑轮组做的有用功为
故A正确；
B．由图可知，有效绳子段数，则绳子自由端移动距离为
拉力F做功为
则拉力F做功的功率为
故B错误；
C．滑轮组的机械效率为
故C正确；
D．滑轮重力为
则定滑轮对支架的拉力为
故D错误。
故选AC。
15. 如图甲所示的电路，电源电压恒定不变，R0为定值电阻，R为滑动变阻器（0～25Ω）。闭合开关，调节滑动变阻器，记录电压表示数U、电流表示数I，作出U﹣I关系图象如图乙所示。则下列判断正确的有（ ）
A. 电源电压为2.5V
B. R0的阻值为5Ω
C. 当电压表示数为1V时，电路消耗的总功率为1.2W
D. 当电压表示数为2V时，滑动变阻器消耗的电功率最大
【答案】BC
【解析】
【详解】AB．由图甲知R0和变阻器R串联，电流表测量串联电路电流，电压表测量R两端电压，由图乙知，当I=0.2A时，变阻器两端电压U=2V，当I'=0.4A时，变阻器两端电压U'=1V，则电源电压
①
电源电压
②
解方程组得
U总=3V
R0=5Ω
故A错误，B正确；
C．当电压表示数为1V时，电路消耗的总功率
故C正确；
D．变阻器消耗的功率
则当R=R0时，滑动变阻器消耗的电功率最大，由串联分压可知，此时电压表电压为电源电压的一半，即当电压表示数为1.5V时，滑动变阻器消耗的电功率最大，故D错误。
故选BC。
三、实验探究题（共28分，18题、19题、20题、21题、23题各3分，16题、22题各4分， 17题5分）
16. （1）如图1中，温度计示数为 __℃；
（2）如图2中，电流表示数为 __A。
【答案】 ①. 16 ②. 0.52
【解析】
【详解】（1）[1]由图1可知，温度计的分度值是1℃，读数为16℃。
（2）[2]由图2可知，电流表的量程是0~0.6A，分度值是0.02A，示数为0.52A。
17. 小延在测量盐水密度时，天平调平后，进行了如下操作：
（1）用天平测量烧杯和盐水的总质量，盘中砝码及游码的位置如图甲所示，则烧杯和盐水的总质量为______g；
（2）将烧杯中的盐水倒入量筒中一部分，液面位置如图乙，盐水体积_____mL；
（3）用天平测量烧杯和剩余盐水的总质量为76g，则盐水密度为______kg/m3
（4）画出实验记录表格______。
【答案】（1）142 （2）60
（3）1.1×103 （4）
【解析】
【小问1详解】
如图甲所示，天平的分度值为0.2g，烧杯和盐水的总质量
【小问2详解】
如图乙，量筒的分度值为2mL，读数为60mL，故盐水体积为60mL。
【小问3详解】
倒出的液体质量
盐水密度为
【小问4详解】
根据实验原理、测量项目、实验过程等，要测量烧杯和盐水的总质量、烧杯和剩余盐水的总质量、盐水的体积，要计算出盐水的质量，根据密度公式计算液体密度，故设计表格如下
。
18. 小延利用如图所示电路，进行“探究并联电路电流的特点”的实验。
（1）连接电路，闭合开关，发现小灯泡L1亮、L2不亮，故障原因可能是______；
（2）排除故障后，用电流表分别测出A、B、C三点的电流IA、IB、IC，更换规格_____（选填“相同”或“不同”）的小灯泡多次实验，数据记录在表格中；
（3）分析数据得出结论________________。
【答案】（1）L2发生断路
（2）不同 （3）在并联电路中，干路电流等于两个支路电流之和
【解析】
【小问1详解】
由图知道，电路中的两灯并联，闭合开关，发现小灯泡L1亮、L2不亮，说明L1支路和干路是连通的，L2断路或L2所在支路断路。
【小问2详解】
为了寻找普遍规律，应该换用不同规格的器材多次实验。
【小问3详解】
由测量数据知道
0.12A+0.24A=0.26A
0.22A+0.24A=0.46A
0.20A+0.28A=0.48A
A处的电流等于B处电流和C处电流之和，故可得出结论：并联电路中，干路电流等于各支路电流之和（或）。
19. 在“探究凸透镜成像规律”的实验中，小延选用焦距为10cm的凸透镜，将蜡烛、凸透镜和光屏分别放置在光具座上（如图所示）。
（1）首先应使烛焰、凸透镜、光屏三者中心在同一高度上，目的是______；
（2）当蜡烛、凸透镜和光屏在光具座上的位置如图所示时，光屏上成清晰的像，则光屏上所成的像是______（选填“放大”、“等大”或“缩小”）的______（选填“实”或“虚”）像。
【答案】 ①. 使像成在光屏的中央 ②. 缩小 ③. 实
【解析】
【详解】（1）[1]“探究凸透镜成像规律”的实验中，应使烛焰、凸透镜、光屏三者的中心在同一高度上，目的是使像成在光屏的中央，便于观察。
（2）[2][3]由图可知，物距大于像距，表示物体在二倍焦距以外，则光屏上所成的像是缩小的实像。
20. 小延用图所示装置“探究水沸腾时温度与吸收热量的关系”，用酒精灯加热时间长短来反映水吸收的热量多少，加热时间越长，水吸收的热量越多。
（1）实验中，观察到两种情况，如图甲、乙所示，图______（选填“甲”或“乙”）是水沸腾时的情况；
（2）实验中，水温升到90℃开始，每隔1min读一次温度计示数，加热4min后水开始沸腾，实验数据如下表。实验的自变量是______，实验结论：______。
【答案】 ① 甲 ②. 加热时间 ③. 水沸腾时，温度不随加热时间而改变
【解析】
【详解】（1）[1]甲图气泡在上升过程中体积逐渐变大，所以是沸腾时的现象，乙图气泡在上升过程中体积逐渐减小，所以是沸腾前的现象。
（2）[2][3]由表格可知，水的温度随着加热时间的改变先升高后不变，所以自变量是加热时间，因变量是水的温度，结论为：水沸腾时，温度不随加热时间而改变。
21. 小延同学探究“通电螺线管外部磁场的方向”。实验桌上有学生电源、开关、小磁针（黑色一端为N极）若干、滑动变阻器以及螺线管。连接好电路后，在螺线管周围摆放好自由转动的小磁针。闭合开关S，静止时小磁针N极指向如图所示。
（1）请用箭头标出图中A点的电流方向______；
（2）向右移动滑动变阻器的触头，______（选填“能”、“不能”）改变小磁针静止时N极的指向；
（3）探究“通电螺线管外部磁场的方向与螺线管中电流的方向有关”，请你写出操作方法和实验现象______。
【答案】 ①. ②. 不能 ③. 见解析
【解析】
【详解】（1）[1]根据上下的小磁针N极向左，说明螺线管左侧是S极，右侧是N极，根据安培定则，表面的电流方向竖直向下，即图中A点电流方向沿导线向下，如图所示：
（2）[2]磁场的方向与电流大小无关，向右移动滑动变阻器的触头，不能改变小磁针静止时N极的指向。
（3）[3]可通过将电源正负极对调的方法，改变通过螺线管中电流的方向。操作方法和实验现象如下：断开开关，把电源正负极的导线对调，闭合开关，发现小磁针静止时N极指向发生改变。
22. 某实验小组用如图所示的电路测量滑动变阻器R1的最大电阻，电源电压为6V保持不变。该小组通过调节滑动变阻器滑片的位置，改变电路中的电流和电压，测得6组电压表示数U和电流表示数I的数据，并记录在表格中。
（1）闭合开关S前，为保护电路安全，应将滑动变阻器__________（填“R1”或“R2”）的滑片调至最右端；
（2）根据表中实验数据，求得R1的最大阻值为__________Ω；
（3）完成实验，滑动变阻器R2最大阻值至少为__________（填“20”、“25”或“30”）Ω；
（4）实验中发现，当滑动变阻器R2接入电路的电阻为零时，电压表的示数小于电源电压6V。你猜想可能原因是__________（写出一条即可）。
【答案】 ①. R2 ②. 5 ③. 25 ④. 电压表没有调零##电流表有电阻##导线有电阻
【解析】
【详解】（1）[1]实验中是测量滑动变阻器R1的最大电阻，因此R1相当于一个定值电阻，故电路中起到滑动变阻器的作用的是滑动变阻器R2。为了保护电路，闭合开关S前，应将滑动变阻器R2的滑片调至阻值最大的最右端。
（2）[2]由表中数据可知，6次实验中，滑动变阻器R1的最大阻值
（3）[3]由表中数据可知，电路中的最小电流为0.2A，此时R1分压为1.0V，由串联电路的电压特点和欧姆定律可知，此时滑动变阻器R2接入电路的阻值
因此滑动变阻器R2的最大阻值至少为25Ω。
（4）[4]当滑动变阻器R2接入电路的电阻为零时，电压表的示数小于电源电压，由串联电路的电压特点可知，除了滑动变阻器R1外，还有元件分压，因此可能是电流表或导线本身有电阻，从而分压，或者电压表在使用之前没有调零。
23. 某同学设计光控电路，如图所示，可以根据光照的变化自动开启和关闭路灯，天色暗到一定程度时路灯自动开启，而在天明时自动熄灭。电源两端电压为U且保持不变，RG为光敏电阻，R为定值电阻。闭合开关S后，因光敏电阻阻值随光照的减弱而增大，使其两端的电压增大，当电压达到某一定值UG时，控制开关开启，点亮路灯。若换用阻值更大的定值电阻R，请你分析判断会引起路灯开启和熄灭早晚怎样的变化。
【答案】晚上开启得晚，早晨关闭得早
【解析】
【详解】串联电路中电流处处相等，故，根据欧姆定律
，
因
则
由题设条件可知：路灯刚好发光时，U和UG不变。当R增大时，路灯发光时RG增大，对于光敏电阻，光照越弱，电阻越大。由此可知：电阻R增大时，路灯晚上开启得晚，早晨关闭得早。
四、科普阅读题（共4分）
24. 阅读《“双碳”目标下的太阳能应用》，并回答题。
“双碳”目标下的太阳能应用
大力发展风能、太阳能、生物质能、海洋能、地热能等，不断提高非化石能源消费比重，是实现“双碳”战略的关键步骤之一。太阳能产业作为新能源产业中发展较为成熟的产业，正在为“双碳”目标的实现不断提供助力。
广义的太阳能是指由太阳内部氢原子发生氢核聚变释放出巨大核能而产生的、来自太阳的辐射能量。其应用主要包括光伏发电和光热两种形式。
光伏发电就是利用半导体界面的光生伏特效应而将光能直接转变为电能。这种把光能转换成电能的能量转换器，就是太阳能电池。太阳能电池工作原理的基础是半导体PN结的光生伏特效应。当太阳光或其他光照射半导体的PN结时，就会在PN结的两边出现电压，叫做光生电压。当电池的外部接通电路时，在该电压的作用下，将会有电流流过外部电路产生一定的输出功率。光电转换效率是评价太阳能电池的核心指标，指太阳能电池把光能转化为电能的效率，等于电池受光照时的最大输出电功率与照射电池板上的太阳能量功率的比值。
光热是现代的太阳热能科技将阳光聚合，并运用其能量产生热水、蒸汽和电力，目前应用较广的包括光热技术有光热发电及太阳能热水器利用。其中光热发电就是通过收集太阳热能，利用换热装置提供蒸汽，结合传统汽轮发电机工艺，从而达到发电目的。
据统计截止到2023年，我国光伏累计装机容量达到609.49GW，高居世界首位。随着“双碳”战略的实施，未来的新能源结构将是光伏、风电与太阳能热协同发展、多能互补的形式。
请根据上述材料，回答下列问题：
（1）太阳能电池工作原理是___________；
（2）光伏发电能量转化过程是_________，光热发电能量转化的过程是_________；
A. 太阳能-电能-化学能B. 太阳能-电能
C. 太阳能-内能-电能D. 太阳能-化学能-内能-电能
（3）太阳光照射到太阳能电池板的功率为1000 W，照射时间为4 h，则太阳能电池板最多能输出的电能是___kW•h（已知太阳能电池的光电转化效率为15%）。
【答案】（1）光生伏特效应 （2）BC
（3）0.6 kW•h
【解析】
【小问1详解】
根据短文知道，太阳能电池工作原理的基础是半导体PN结的光生伏特效应。
【小问2详解】
[1][2]光伏发电就是利用半导体界面的光生伏特效应而将光能直接转变为电能。光热发电是通过收集太阳热能，利用换热装置提供蒸汽，结合传统汽轮发电机工艺，从而达到发电目的。
【小问3详解】
太阳能电池板获得的太阳能
太阳能电池板最多能输出的电能
五、计算题（共8分，25题、26题各4分）
25. 如图，辽宁舰是我国第一艘航空母舰，舰长304m，舰宽70.5m，航母吃水深度10.5m，满载时排水量为67500t，可搭载各类战机，海水的密度为1.03×103kg/m3，取g=10N/kg。求：
（1）辽宁舰满载时受海水的浮力大小。
（2）当质量为30.9t的战机歼-15飞离后，辽宁舰排开海水体积的减少量。
【答案】（1）6.75×108N
（2）30m3
【解析】
【小问1详解】
辽宁舰满载时受海水的浮力为
F浮=G排=m排g=67500×103kg×10N/kg=6.75×108N
【小问2详解】
辽宁舰始终处于漂浮状态，所以当一质量为30.9t的战机歼-15从航母甲板上起飞后，此时减小的浮力即为该飞机的重力，故减小的浮力是
ΔF浮=G飞机=mg=30.9×103kg×10N/kg=3.09×105N
由F浮=ρ液V排g可知减小的体积是
26. 如图所示电路，电源两端的电压恒定，定值电阻R1的阻值为10Ω，闭合开关S后，电流表示数为0.6 A。
（1）求电源电压U；
（2）若在电路中接入一个定值电阻R2，接入前后电流表的示数变化了0.2 A。求出电阻R2的阻值。
【答案】（1）6V （2）30Ω或5Ω
【解析】
【小问1详解】
由图可知，电路为只有定值电阻R1的简单电路，因此电源电压为
U=IR1=0.6A×10Ω=6V
【小问2详解】
若串联接入电阻R2，则电流表的示数减少0.2A，电路中的电流I串=0.4A。此时定值电阻R1两端电压为
U1=R1I串=10Ω×0.4A=4V
根据串联电路电压的特点可知，定值电阻R2两端电压为
U2=U-U1=6V-4V=2V
则定值电阻R2的阻值为
若并联接入电阻R2，则电流表的示数增加0.2A，干路中的电流I并=0.8A。通过R2的电流
I2=I并-I1=0.8A-0.6A=0.2A
根据并联电路电压的特点和欧姆定律可得，定值电阻R2的阻值为
综上所述定值电阻R2的阻值为30Ω或5Ω。烧杯和盐水的总质量m总/g
烧杯和剩余盐水总质量m剩/g
盐水的质量m/g
盐水的体积V/cm3
盐水的密度ρ/（kg/m3）
烧杯和盐水的总质量m总/g
烧杯和剩余盐水的总质量m剩/g
盐水的质量m/g
盐水的体积V/cm3
盐水的密度ρ/（kg/m3）
B点电流IB/A
0.12
0.22
0.20
0.26
0.24
0.30
C点电流IC/A
014
0.24
0.28
0.24
0.32
0.28
A点电流IA/A
0.26
0.46
0.48
0.50
0.56
0.58
加热时间/min
0
1
2
3
4
5
6
7
8
9
水的温度/℃
90
92
94
96
98
98
98
98
98
98
U/V
1.0
2.0
3.0
40
5.0
6.0
I/A
0.2
0.4
0.6
0.8
1.0
1.2
