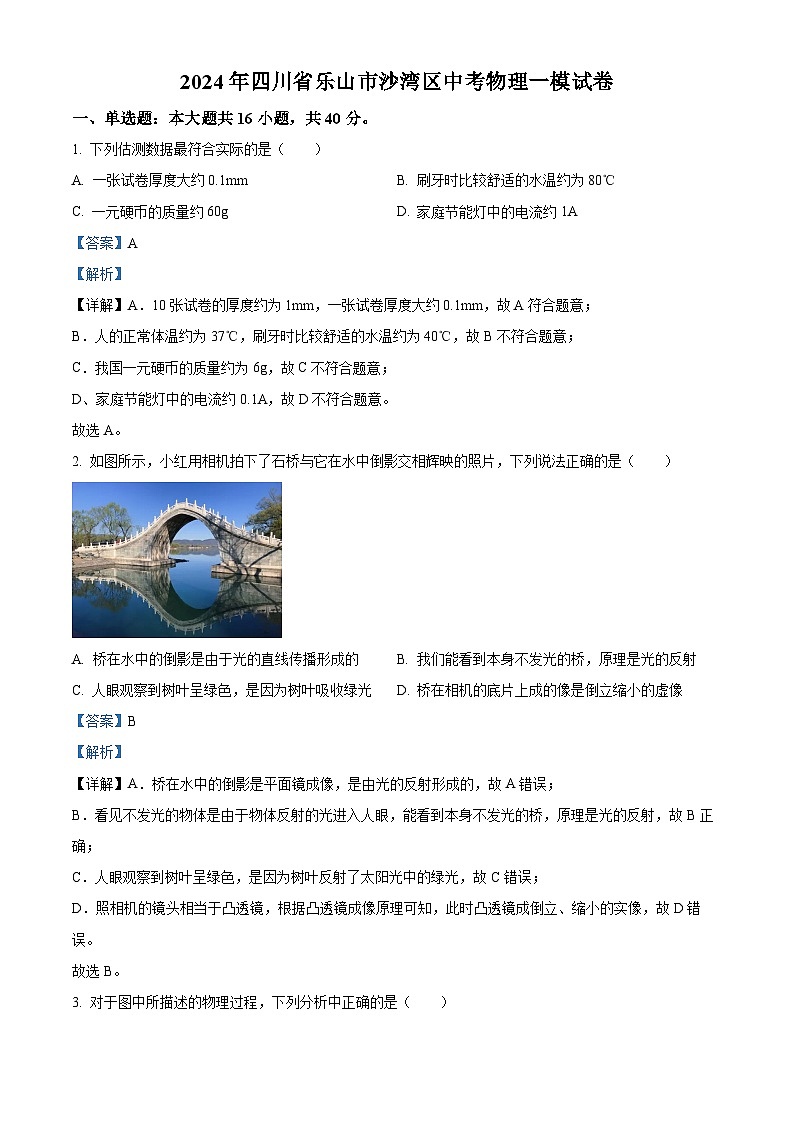

2024年四川省乐山市沙湾区中考一模物理试题（解析版）

这是一份2024年四川省乐山市沙湾区中考一模物理试题（解析版），共18页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

1. 下列估测数据最符合实际的是（ ）
A. 一张试卷厚度大约0.1mmB. 刷牙时比较舒适的水温约为80℃
C. 一元硬币的质量约60gD. 家庭节能灯中的电流约1A
【答案】A
【解析】
【详解】A．10张试卷的厚度约为1mm，一张试卷厚度大约0.1mm，故A符合题意；
B．人的正常体温约为37℃，刷牙时比较舒适的水温约为40℃，故B不符合题意；
C．我国一元硬币的质量约为6g，故C不符合题意；
D、家庭节能灯中的电流约0.1A，故D不符合题意。
故选A。
2. 如图所示，小红用相机拍下了石桥与它在水中倒影交相辉映的照片，下列说法正确的是（ ）
A. 桥在水中的倒影是由于光的直线传播形成的B. 我们能看到本身不发光的桥，原理是光的反射
C. 人眼观察到树叶呈绿色，是因为树叶吸收绿光D. 桥在相机的底片上成的像是倒立缩小的虚像
【答案】B
【解析】
【详解】A．桥在水中的倒影是平面镜成像，是由光的反射形成的，故A错误；
B．看见不发光的物体是由于物体反射的光进入人眼，能看到本身不发光的桥，原理是光的反射，故B正确；
C．人眼观察到树叶呈绿色，是因为树叶反射了太阳光中的绿光，故C错误；
D．照相机的镜头相当于凸透镜，根据凸透镜成像原理可知，此时凸透镜成倒立、缩小的实像，故D错误。
故选B。

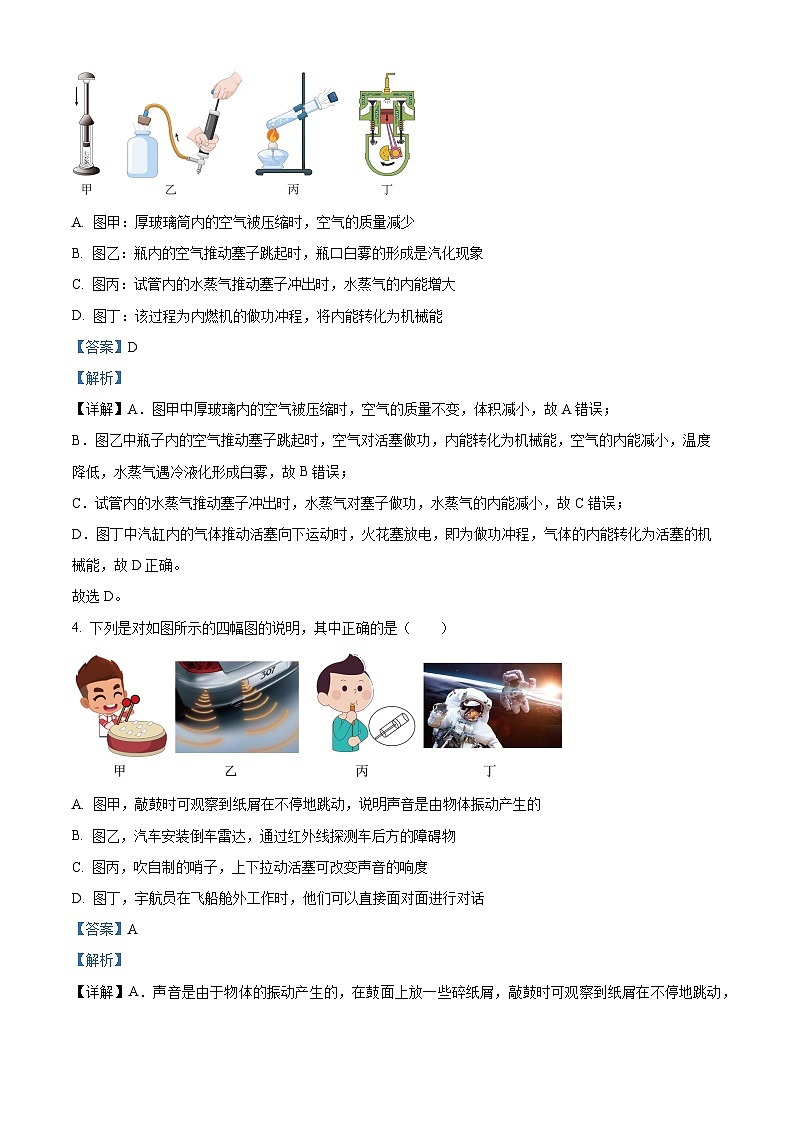

3. 对于图中所描述的物理过程，下列分析中正确的是（ ）
A. 图甲：厚玻璃筒内的空气被压缩时，空气的质量减少
B. 图乙：瓶内的空气推动塞子跳起时，瓶口白雾的形成是汽化现象
C. 图丙：试管内的水蒸气推动塞子冲出时，水蒸气的内能增大
D. 图丁：该过程为内燃机的做功冲程，将内能转化为机械能
【答案】D
【解析】
【详解】A．图甲中厚玻璃内的空气被压缩时，空气的质量不变，体积减小，故A错误；
B．图乙中瓶子内的空气推动塞子跳起时，空气对活塞做功，内能转化为机械能，空气的内能减小，温度降低，水蒸气遇冷液化形成白雾，故B错误；
C．试管内的水蒸气推动塞子冲出时，水蒸气对塞子做功，水蒸气的内能减小，故C错误；
D．图丁中汽缸内的气体推动活塞向下运动时，火花塞放电，即为做功冲程，气体的内能转化为活塞的机械能，故D正确。
故选D。
4. 下列是对如图所示的四幅图的说明，其中正确的是（ ）
A. 图甲，敲鼓时可观察到纸屑在不停地跳动，说明声音是由物体振动产生的
B. 图乙，汽车安装倒车雷达，通过红外线探测车后方的障碍物
C. 图丙，吹自制的哨子，上下拉动活塞可改变声音的响度
D. 图丁，宇航员在飞船舱外工作时，他们可以直接面对面进行对话
【答案】A
【解析】
【详解】A．声音是由于物体的振动产生的，在鼓面上放一些碎纸屑，敲鼓时可观察到纸屑在不停地跳动，说明声音是由物体的振动产生的，故A正确；
B．汽车安装倒车雷达，通过超声波探测车后方的障碍物，故B错误；
C．吹自制的哨子，上下拉动活塞，改变了哨内空气柱的长度，空气柱振动快慢发生了变化，听到的声音的音调发生了变化，故C错误；
D．宇航员在飞船舱外工作时，他们之间的对话必须借助电子通讯设备才能进行。因为电磁波可以在真空中进行传播，而声音不能在真空中进行传播，故D错误。
故选A。

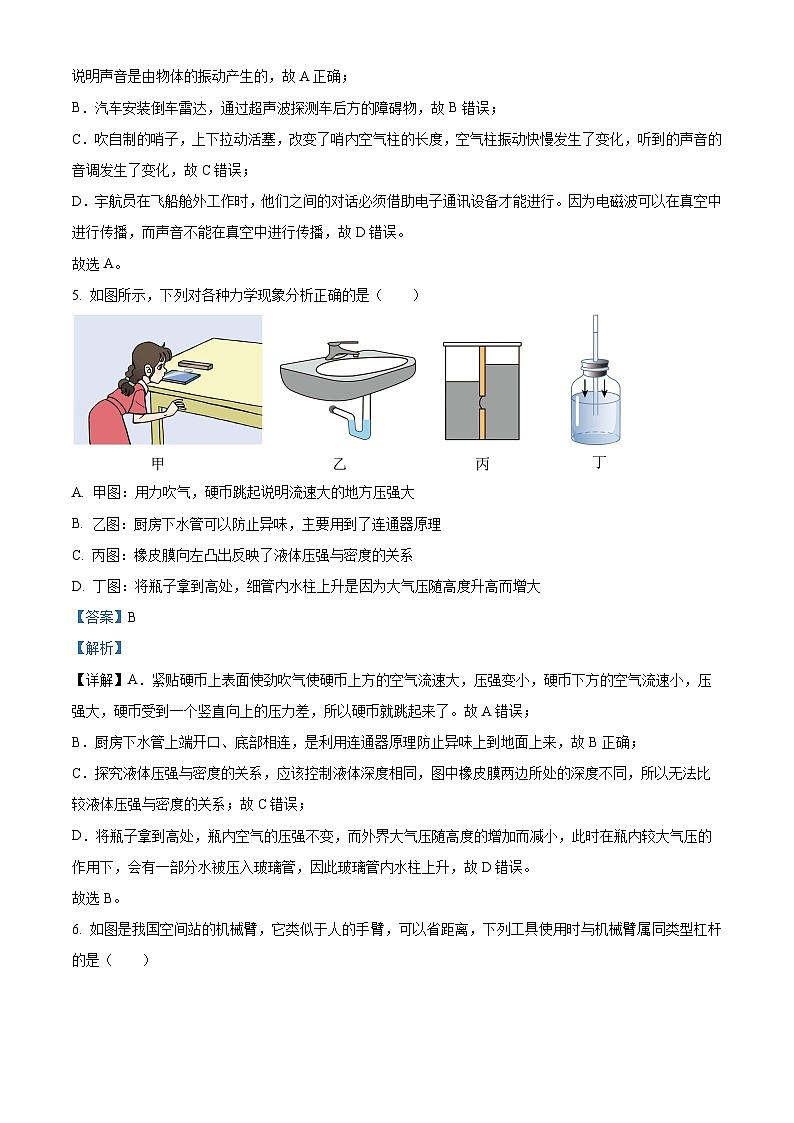

5. 如图所示，下列对各种力学现象分析正确的是（ ）

A. 甲图：用力吹气，硬币跳起说明流速大的地方压强大
B. 乙图：厨房下水管可以防止异味，主要用到了连通器原理
C. 丙图：橡皮膜向左凸出反映了液体压强与密度的关系
D. 丁图：将瓶子拿到高处，细管内水柱上升是因为大气压随高度升高而增大
【答案】B
【解析】
【详解】A．紧贴硬币上表面使劲吹气使硬币上方的空气流速大，压强变小，硬币下方的空气流速小，压强大，硬币受到一个竖直向上的压力差，所以硬币就跳起来了。故A错误；
B．厨房下水管上端开口、底部相连，是利用连通器原理防止异味上到地面上来，故B正确；
C．探究液体压强与密度的关系，应该控制液体深度相同，图中橡皮膜两边所处的深度不同，所以无法比较液体压强与密度的关系；故C错误；
D．将瓶子拿到高处，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内较大气压的作用下，会有一部分水被压入玻璃管，因此玻璃管内水柱上升，故D错误。
故选B。
6. 如图是我国空间站的机械臂，它类似于人的手臂，可以省距离，下列工具使用时与机械臂属同类型杠杆的是（ ）
A. 用镊子夹砝码B. 用羊角锤起钉子
C. 用钳子夹导线D. 用瓶盖起子起瓶盖
【答案】A
【解析】
【详解】人手臂和机械臂使用时动力臂小于阻力臂，是费力杠杆，与镊子属于同一类杠杆；羊角锤、钳子、瓶盖起子在使用过程中，动力臂大于阻力臂，是省力杠杆。
故选A。
7. 英国物理学家法拉第发现了电磁感应现象，人们根据这一现象制成了发电机，对社会发展起到了巨大的推动作用。下列设备中应用电磁感应现象工作的是（ ）
A. 麦克风B. 电水壶
C. 扬声器D. 电磁起重机
【答案】A
【解析】
【详解】A．麦克风是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应现象原理，故A符合题意；
B．电水壶是利用电流的热效应工作的，故B不符合题意；
C．扬声器是利用通电导线在磁场中受力的作用的原理制成的，故C不符合题意；
D．电磁起重机的主要装置是电磁铁，利用电流的磁效应工作的，故D不符合题意。
故选A。
8. 学习了有关电路组成知识后，同学们都热情高涨，争相设计简易生活电路，你认为可以达到选项目的的电路是（ ）
A. 抢答器电路：选择哪一个答案就按哪一个按钮（相当于闭合开关），对应的灯就亮
B. 坐位体前屈电路：学生成绩越高（向右的F越大），电流表的示数越大
C. 保密室电路：只有两道门都关上了（相当于开关闭合），值班室的灯才会亮
D. 卫生间照明灯和换气扇电路：照明灯和换气扇的工作互相影响
【答案】C
【解析】
【详解】A．电路图中，两个开关断开，灯泡都不发光，S2开关闭合，L2灯泡发光，S1开关闭合，两只灯泡都发光，不能达到目的，故A不符合题意；
B．坐位体前屈电路中，当向右的F越大时，滑片向右移动，变阻器连入电路的电阻不变，总电阻不变，根据欧姆定律可知，电路的电流不变，因此电流表示数不变，不能达到目的，故B不符合题意；
C．由保密室电路可知，两道门都关上，即两个开关都闭合时，灯才会亮，说明两个开关相互影响，不能独立控制灯的亮与灭，因此两开关应串联，能达到目的，故C符合题意；
D．由电路图可知，照明灯和换气扇并联，灯可以独立工作，但是换气扇不能单独工作，互相影响，不能达到目的，故D不符合题意。
故选C。
9. 如图是家庭电路中常见的元件和用电器，下列说法不正确的是（ ）
A. 图甲中洗衣机金属外壳与图中字母E的导线相连
B. 图乙中的空气开关能防止家庭电路电流过大导致的危险
C. 图丙中的测电笔辨别火线和零线时不可以碰金属笔尾
D. 图丁中断开开关，手接触点M时会触电
【答案】C
【解析】
【详解】A．三脚插头的插头E与用电器的外壳相连，使用中与地线相接避免触电，故A正确，不符合题意；
B．家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起家庭电路电流过大，空气开关跳闸，故B正确，不符合题意；
C．使用测电笔时，必须用手接触笔尾的金属体，不能与笔尖金属体接触，故C错误，符合题意；
D．断开开关，手接触点M时，M点与火线相通，接触时会触电，故D正确，不符合题意。
故选C。
10. 如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（ ）
A. 电源没电B. 开关断路
C. 灯泡断路D. 灯泡短路
【答案】B
【解析】
【分析】
【详解】将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
11. 平衡车在当今是非常时尚的交通工具，深受年轻人的喜爱（如图所示）。下列关于平衡车的说法中错误的是（ ）
A. 平衡车踏板上有凹凸不平的花纹，可以增大踏板与脚之间的摩擦力
B. 突然加速行驶时人会后仰，是因为人具有惯性
C. 平衡车向前行驶时，车对人的支持力与人对车的压力是一对相互作用力
D. 平衡车车轮做的比较宽厚，可以增大车轮与地面之间的压强
【答案】D
【解析】
【详解】A．平衡车踏板上有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦，故A正确，不符合题意；
B．突然加速行驶时，人的下身加速，而上身由于惯性要保持原来的运动状态，所以人会后仰，故B正确，不符合题意；
C．平衡车向前行驶时，人对车有压力，车对人有支持力，二力是一对相互作用力，故C正确，不符合题意；
D．平衡车车轮做比较宽厚，在压力一定时，通过增大受力面积减小车轮与地面之间的压强，故D错误，符合题意。
故选D。
12. 2023年10月26日11时，“神舟十七号”载人飞船在酒泉卫星发射中心成功发射，由汤洪波、唐胜杰、江新林三名航天员组成的飞行乘组，将与“神舟十六号”乘组在空间站胜利会师，执行一系列科技实验及科普教育工作。关于火箭发射（如图所示），下列说法正确的是（ ）
A. 以火箭为参照物，“神舟十七号”飞船是运动的
B. 火箭在加速上升过程中，受到平衡力的作用
C. 加速上升过程中，“神舟十七号”飞船机械能增大
D. 飞船进入预定轨道后绕地球匀速转动过程中，运动状态保持不变
【答案】C
【解析】
【详解】A．以火箭为参照物，“神舟十七号”飞船与火箭之间的位置没有改变，因而是静止的，故A错误；
B．火箭在加速上升过程中，速度的大小改变，运动状态发生了变化，不是平衡状态，没有受到平衡力的作用，故B错误；
C．加速上升过程中，“神舟十七号”飞船的质量不变，速度变大，高度变高，所以动能变大，重力势能变大，因此机械能增大，故C正确；
D．飞船进入预定轨道后绕地球匀速转动过程中，速度不变，但是方向变了，所以运动状态改变，故D错误。
故选C。
13. 跳绳是大家喜爱的体育运动之一，小明的质量为50kg，每次跳起高度约为6cm（人整体上升，如图所示），1min跳100次，下列说法正确的是（ ）
A. 向上起跳过程中小明的动能持续增大
B. 小明跳到最高点时，速度为零，是平衡状态
C. 为了提高1min跳绳的成绩，小明每次跳起时离开地面的平均高度应略小一些
D. 小明在这一分钟内跳绳的功率约为30W
【答案】C
【解析】
【详解】A．向上起跳过程中质量不变，速度减小，动能减小，动能转化为重力势能，故A错误；
B．小明跳到最高点时，速度为零，此时如果不考虑空气阻力，只受重力作用，不是平衡力，不是平衡状态，故B错误；
C．每次跳起时离开地面的平均高度应略小一些，在速度一定时，能减小每次的时间，可以提高1min跳绳的成绩，故C正确；
D．跳绳每次跳起的高度约为6cm，在这一分钟内跳绳的功率约为
故D错误。
故选C
14. 在如图所示的电路中，电源电压是9V，开关S闭合后，电压表的示数为3V，电流表的示数为0.3A，小灯泡灯丝电阻不随温度变化且各元件是安全的，以下说法正确的是（ ）
A. 灯L2的电阻为10Ω
B. 此时灯L2两端电压为3V
C. 将S和S1同时闭合，电压表示数为9V
D. 将S和S1同时闭合，灯L1亮度不变
【答案】C
【解析】
【详解】AB．由图可知，开关S闭合后，两灯泡串联，电压表测L1两端的电压，电流表测电路中的电流，由题知，此时L1两端的电压为3V，电路中的电流I=0.3A，根据串联电路的电压特点可知L2两端的电压为
U2=U-U1=9V-3V=6V
根据欧姆定律可得灯L2的电阻为
故AB错误；
CD．将S和S1同时闭合时，灯L2被短路，只有L1的简单电路，电压表测电源电压，则此时电压表的示数为9V；因灯泡L1的电压变大，通过的电流变大，由P=UI可知其实际功率变大，则灯L1变亮，故C正确，D错误。
故选C。
15. 如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1:R2＝1:2，此时甲、乙两电表及示数之比为（ ）
A. 甲、乙均为电流表，示数之比为2:1
B. 甲、乙均为电流表，示数之比为1:2
C. 甲、乙均为电压表，示数之比为2:3
D. 甲、乙均为电压表，示数之比为3:2
【答案】C
【解析】
【详解】乙表与电源连接，故为电压表，甲表不能是电流表，否则S闭合时，将灯L2短路，不发光，故两表都为电压表，甲表测L2的电压，乙表测电源电压，两灯串联，灯L1、L2的电阻之比为R1:R2＝1:2，根据分压原理，L2的电压为灯L1的2倍，即2U1，根据串联电路电压的规律，总电压为：U＝U1+2U1＝3U1，甲、乙两电表的示数之比为2U1:3U1＝2:3。
故选C。
16. 如图所示，三个相同的容器内水面高度相同，甲中只有水，乙中有一小球漂浮于水面上，丙中悬浮着一个小物块，则下列四个选项中说法正确的是（ ）
A. 水对三个容器底部的压力关系：F甲B. 三个容器对桌面的压强关系：p甲C. 如果向乙中加入盐水，小球受到的浮力不变
D. 如果向丙中加入酒精，物块受到浮力不变
【答案】C
【解析】
【分析】考察液体压强和压力比较、物体的浮沉条件
【详解】A．由题意可知，水的密度ρ与深度h都相同，由液体压强公式p=ρgh可知，水对三个容器底部的压强相等，即p甲=p乙=p丙，又因为容器的底面积相等，由压力公式F=pS可知，水对三个容器底部的压力相等，即F甲=F乙=F丙，故A错误；
B．乙图中小球处于漂浮状态，有F浮=G乙，丙图中物块处于悬浮状态，有F浮=G丙，再根据阿基米德原理F浮=ρ液gV排可知，将乙图中的小球和丙图中的物块，分别用与其V排相等的水进行替换，杯底受到的压力仍不变，而替换后三个容器的水面高度一样，所以甲、乙、丙三容器中水的重力相等，则三个容器对桌面的压力相等，而容器底面积也相等，所以由 可知，三个容器对桌面的压强相等，故B错误；
C．小球在乙容器中处于漂浮状态，由物体的沉浮条件可知，ρ乙<ρ液，往乙中加入盐水，ρ液增大，密度关系仍不变，小球仍处于漂浮状态，小球受到的浮力仍等于其重力，小球的重力没变，小球受到的浮力不变，故C正确；
D．物块在乙容器中处于悬浮状态，由物体的沉浮条件可知，ρ丙=ρ液，往丙容器中加入酒精，ρ液减小，所以ρ丙>ρ液，物块将会下沉，再根据F浮=ρ液gV排可知，物块受到的浮力将会减小，故D错误。
故选C。
二、填空题：本大题共4小题，共8分。
17. “绿水青山就是金山银山”。为了改善城市环境，许多城市大力开发湿地公园，修建人工湖来调节气温，这是利用水的__________较大。把瓶装水放在冰箱里，一会就变凉了，这是用__________的方式改变水的内能。
【答案】 ①. 比热容 ②. 热传递
【解析】
【详解】[1]水的比热容较大，白天，相同质量的水和土壤、沙石比较，吸收相同的热量时，水的温度升高得少；夜晚，放出相同的热量时，水的温度降低得少，使得昼夜的温差小，所以修建人工湖可以有效调节周围环境的气温。
[2]把瓶装水放在冰箱里，一会儿变凉了，这是用热传递的方法改变了物体的内能，在这一过程中，内能发生了转移。
18. 市面上有一款平面镜防雾膜，膜内装有电热丝，将它贴在镜的背面并通电，可防止水蒸气在镜面上______（填物态变化）形成雾，这是利用电流的______效应来工作的。
【答案】 ①. 液化 ②. 热
【解析】
【详解】[1]温度较高的水蒸气遇到温度低的镜面会液化成小水珠，镜面温度较高时可以避免水蒸气在镜面上液化。
[2]电流通过电热丝产生热量，使镜面的温度升高，这是利用电流的热效应来工作的。
19. 2023年杭州亚运会中首创性地使用机器狗运送铁饼体现了科技与体育的完美融合。机器狗通过无线信号接收器接收和发射______（选填“超声波”或“电磁波”）进行数据传输；在运输过程中，铁饼相对于机器狗是______（选填“运动”或“静止”）。
【答案】 ①. 电磁波 ②. 静止
【解析】
【详解】[1]机器狗内置集成电路板上的芯片是用半导体材料制成的，通过无线信号接收器接收和发射电磁波进行数据传输。
[1]在运输过程中，铁饼相对于机器狗位置不变，是静止的。
20. 某些商场里的自动扶梯在无人和有人乘坐时运行速度不同，从而节约电能。小明根据所学的知识，画出如图所示的电路（R是一个压敏电阻）。小明分析：电磁铁上端为_____极，当人站在电梯上，压敏电阻的阻值减小，电磁铁磁性强弱发生变化，衔铁与触点 _____（填“1”或“2”）接触。
【答案】 ①. S ②. 2
【解析】
【详解】[1]由图可知，电流从电磁铁的上端流入，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的下方为螺线管的N极，则上端为S极。
[2]控制电路的压敏电阻与电磁铁串联。当扶梯上有人时，R所受压力增大，根据已知条件，压敏电阻变小，由串联电阻的规律，电路的电阻变小，由欧姆定律可知控制电路中的电流变大，电磁铁磁性变强，则衔铁被吸下，与触点2接触。
三、作图题：本大题共2小题，共6分。
21. 如图所示，拉杆式旅行箱可看成杠杆。请画出拉杆箱在图示位置静止时受到重力的示意图和作用在A点的力F的力臂。
【答案】
【解析】
【详解】重力的方向是竖直向下的，过物体的重心画一条带箭头的竖直向下的有向线段，用G表示；反向延长力F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂l，如图所示：
22. 如图所示是家庭电路中的电灯（带开关）和插座，请用笔画线代替导线将该电路补充完整。
【答案】
【解析】
【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示
四、实验探究题：本大题共2小题，共14分。
23. 小明利用实验探究“影响浮力大小的因素”。
（1）实验前应先观察弹簧测力计的零刻度线、__________和分度值；将弹簧测力计__________（选填“竖直”或“水平”）放置，检查指针是否指在零刻度线上，若不在应进行调零。
（2）在弹簧测力计下悬挂一个长方体物块，测出重力（如图A），将它缓慢浸入水中，物块在不同位置时弹簧测力计示数如图B、C、D所示，由图可知物体浸没在水中受到的浮力__________。
（3）由图A、C、D可知，浮力大小与物体浸没液体中的深度__________（选填“无关”或“有关”）。
（4）分析此实验可得出：物体受到的浮力大小与__________和__________有关。
【答案】 ①. 量程 ②. 竖直 ③. 0.5 ④. 无关 ⑤. 液体的密度 ⑥. 物体排开液体的体积
【解析】
【详解】（1）[1]根据弹簧测力计的使用规则，实验前应先观察弹簧测力计的零刻度线、量程和分度值。
[2]实验时需要测量竖直方向的拉力，则将弹簧测力计竖直放置再进行调零。
（2）[3]由甲图可得，物块重力G=2N，当物体浸没在水中时，弹簧测力计示数为1.5N，物体浸没在水中受到的浮力
物体浸没在水中受到的浮力为0.5N。
（3）[4]由图A、C、D可知，物体浸没在水中的不同深度，弹簧测力计的示数不变为1.5N，则物体受到的浮力不变，说明浮力大小与物体浸没液体中的深度无关。
（5）[5][6]由图A、B、C可知，在同一液体中，物体排开的液体的体积越大，弹簧测力计的示数越小，说明物体受到的浮力越大，则可得到结论：物体受到的浮力大小与物体排开的液体的体积有关。由图A、C、E可知，物体排开的液体的体积相同时，液体密度不同，弹簧测力计的示数不同，说明物体受到的浮力不同，则可得到结论：物体受到的浮力大小与液体密度有关。
24. 实验小组利用实验“探究电流与电阻的关系”，实验室提供的器材有：电压恒为6V的电源一个，定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω），滑动变阻器、电流表、电压表、开关各一个，导线若干。
（1）请你用笔画线代替导线，将图甲实物电路连接完整_________（导线不能交叉，用电压表3V量程测量定值电阻R两端的电压）；
（2）先将5Ω的电阻接入电路，闭合开关，发现电压表无示数，电流表有示数，造成这一现象的原因可能是______；
（3）排除故障后，移动滑片P，适当调节滑片P的位置，电流表的示数如图乙所示，其示数为______A；
（4）保持滑片P不动，用10Ω的电阻替换5Ω的电阻，再次闭合开关后，应将滑动变阻器的滑片P向______（选填“左”或“右”）端移动，直到______为止；
（5）依次接入15Ω和20Ω的电阻继续实验，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：电压一定时，通过导体的电流与导体的电阻成______比；
（6）当把20Ω的电阻换成25Ω的电阻后，调节滑动变阻器滑片P使电压表示数达到控制值时，电流表示数应为______A；若无论怎样调节滑动变阻器滑片P都无法使电压表示数达到控制值，说明______。
【答案】（1） （2）定值电阻短路
（3）0.4 （4） ①. 右 ②. 电压表示数等于2V
（5）反 （6） ①. 0.08 ②. 滑动变阻器最大电阻太小
【解析】
【小问1详解】
根据题意可知，用电压表3V量程测量定值电阻R两端的电压，电压表并联在定值电阻R两端，且注意电压表的正负接线柱不要接反，如图所示：
【小问2详解】
电压表无示数，说明电压表两端接线柱到电源两极出现了断路或者定值电阻短路，电流表有示数，造成这一现象的原因可能是定值电阻短路。
【小问3详解】
电流表的示数如图乙所示，量程是0到0.6A，分度值是0.02A，其示数为0.4A。
【小问4详解】
[1][2]用10Ω的电阻替换5Ω的电阻，接入电路中的电阻变大，根据分压原理可知，定值电阻分得的电压变大，根据实验目的可知，要控制定值电阻两端电压不变，则要减小定值电阻分得的电压，那么滑动变阻器分得的电压变大，所以滑动变阻器接入电路的电阻要变大，滑片P向右端移动，直到定值电阻两端电压与之前一样为止，即电压表示数与之前一样，即电压表示数为
【小问5详解】
由图象可以得出，当电压一定时，电阻变大时，电流变小，且乘积相同，故能得出结论：电压一定时，通过导体的电流与导体的电阻成反比。
小问6详解】
[1]当把20Ω的电阻换成25Ω的电阻后，调节滑动变阻器滑片P，使电压表示数达到控制值时，电流表示数应为
[2]如果滑动变阻器最大电阻太小，分得的电压不够大，则无论怎样调节滑动变阻器滑片P，都无法使电压表示数达到控制值。
五、计算题：本大题共2小题，共12分。
25. 建筑工人用如图所示的滑轮组，在4s内将重为1500N的物体沿水平方向匀速移动了2m，所用的拉力大小为375N，物体受到水平地面的摩擦力为物重的0.4倍。在此过程中，请计算出：
（1）物体A受到的拉力为多少？
（2）绳子端拉力F的功率为多大？
（3）滑轮组的机械效率为多大？
【答案】（1）600N
（2）375W （3）80%
【解析】
【小问1详解】
物体A在水平方向上做匀速直线运动，因此它受到的拉力和摩擦力是一对平衡力。已知物体受到水平地面的摩擦力为物重的0.4倍，即
由于物体A做匀速直线运动，所以物体A受到的拉力​等于摩擦力，即
【小问2详解】
由图可知动滑轮上的绳子段数，已知物体在4s内沿水平方向匀速移动了2m，所以绳子自由端移动的距离为
绳子端拉力F做的总功
绳子端拉力F的功率
【小问3详解】
水平使用滑轮组时，克服物体受到的摩擦力做的功为有用功
所以滑轮组的机械效率
26. 如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W”字样。若不考虑温度对灯泡电阻的影响，闭合开关S，求：
（1）小灯泡的额定电流；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值；
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。
【答案】（1）0.5A
（2）4Ω （3）0.75W
【解析】
【小问1详解】
灯泡的额定电压是6V，额定功率是3W，由得，灯泡的额定电流
【小问2详解】
灯泡正常工作时滑动变阻器两端的电压
滑动变阻器R接入电路的阻值
【小问3详解】
由欧姆定律得，灯泡的电阻
电压表测灯泡两端电压，当电压表示数为3V时，灯泡两端的电压为3V，此时灯泡的实际功率为
