肥皂膜看起来常常是彩色的，雨后公路积水上面漂浮的油膜，也经常显现出彩色条纹。
这些彩色条纹或图样是怎样形成的？
两列频率相同的水波(相干波)相遇时,在某些区域振动加强,而在某些区域振动减弱;且振动加强的区域与振动减弱的区域相互间隔。这种现象叫波的干涉。
干涉现象是波动独有的特征，光是一种电磁波，那么光也应该能发生干涉现象。怎样才能观察光的干涉现象呢？

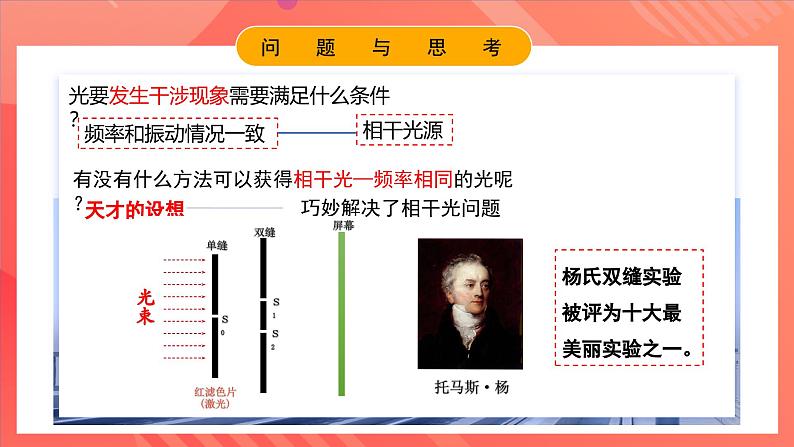

光要发生干涉现象需要满足什么条件？
有没有什么方法可以获得相干光—频率相同的光呢？
杨氏双缝实验被评为十大最美丽实验之一。

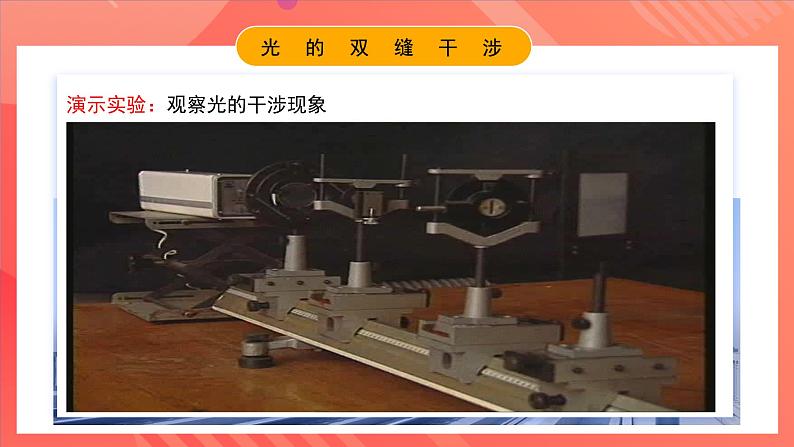

演示实验：观察光的干涉现象

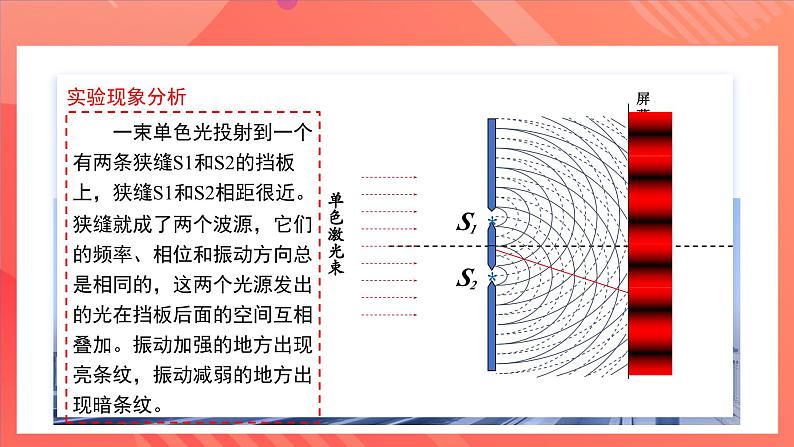

一束单色光投射到一个有两条狭缝S1和S2的挡板上，狭缝S1和S2相距很近。狭缝就成了两个波源，它们的频率、相位和振动方向总是相同的，这两个光源发出的光在挡板后面的空间互相叠加。振动加强的地方出现亮条纹，振动减弱的地方出现暗条纹。
什么时候出现亮条纹，什么时候又出现暗条纹呢？
由于从S1S2发出的光是振动情况完全相同，又经过相同的路程到达P点，其中一条光传来的是波峰，另一条传来的也一定是波峰，其中一条光传来的是波谷，另一条传来的也一定是波谷，确信在P点激起的振动总是波峰与波峰相遇或波谷与波谷相遇，振幅A＝A1+A2为最大，P点总是振动加强的地方，故应出现亮纹，这一条亮纹叫中央亮纹。
取P点上方的点P1，从S1S2发出的光到P1点的光程差就不同，若这个光程差正好等于波长的整数倍，比如δ= S1－S2=λ，出现第一条亮纹。
屏上P1点的上方还可以找到δ= S1－S2＝4λ的P2点，δ= S1－S2＝5λ的P3点……等处的第四条、第五条……亮纹；在中央明纹P的下方可找到δ= S1－S2＝λ的P1/点，δ= S1－S2＝2λ的P2/点，δ= S1－S2＝3λ的P3/点等处与中央明纹为对称的第一、第二、第三…，第n条亮纹。
由此可以得出出现亮条纹的规律是什么？
光程差是半波长的的偶数倍或波长的整数倍时出现亮条纹。
取P点上方的点Q1，与两个狭缝S1、S2路程差δ= S1－S2＝λ/2，其中一条光传来的是波峰，另一条传来的就是波谷，其中一条光传来的是波谷，另一条传来的一定是波峰，Q1点激起的振动总是波峰与波谷相遇，振幅最小，Q1点总是振动减弱的地方，故应出现暗纹。
屏上Q1点的上方还可以找到δ= S1－S2＝3λ/2的Q2点出现第二条暗纹。同样可以找到第三条暗纹Q3……，在中央明纹下方也可以找到对称的Q1/、Q2/、Q3/……等暗纹。
由此可以得出出现暗条纹的规律是什么？
光程差是半波长的的奇数倍时出现暗条纹。
干涉条纹和光的波长之间的关系
如图所示，双缝间距为d，双缝到屏的距离为l。双缝S1、S2的连线的中垂线与屏的交点为P 。对屏上与P距离为x的一点 P1，两缝与P1的距离P1 S1＝r1， P1 S2＝r2。相邻两个明(或暗)条纹之间的距离为与波长有什么关系？
在线段P1 S2上作P1 M＝ P1 S1，则S2M＝r2－r1，
有：r2－r1＝dsin θ(令∠S2S1M＝θ) ①
另：x＝ltan θ≈lsin θ ②
当两列波的路程差为波长的整数倍，即
时才会出现亮条纹，亮条纹位置为：
相邻两个明(或暗)条纹之间的距离为
（2）双缝之间的距离d:
（3）双缝与屏间的距离 l :
波长越大，相邻的亮纹间距越大
d越小，相邻的亮纹间距越大
l越大，相邻的亮纹间距越大
由此可以得出，相邻明（暗）纹间的距离大小受哪些因素的影响？
（1）相同介质中，不同的光波长不同：λ红>λ橙>λ黄>λ绿>λ青>λ蓝>λ紫
（2）相同双缝干涉装置，不同的光条纹间距不同： Δx红>Δx橙>Δx黄>Δx绿>Δx青>Δx蓝>Δx紫
2、不同单色光干涉条纹宽度：
同一个装置，不同单色光干涉条纹宽度大小规律是怎样的？
3.白光的干涉图样特点：
如果用白光做双缝干涉实验，会得到怎样的干涉条纹？为什么？
会得到中央条纹是白色两侧为彩色条纹的干涉条纹，而且同一级条纹内紫外红。因为白光是由红、橙、黄、绿、青、蓝、紫七种颜色组成的复色光，且从红光到紫光波长逐渐变短。各种色光都能形成明暗相间的条纹，都在中央条纹处形成亮条纹，从而复合成白色条纹。两侧条纹间距与各色光的波长成正比，条纹不能完全重合，这样便形成了彩色干涉条纹。
观察实验：在酒精灯的灯芯上撒一些食盐，灯焰就能发出明亮的黄光。把铁丝圈在肥皂水中蘸一下，让它挂上一层薄薄的液膜。把这层液膜当作一个平面镜，用它观察灯焰的像。这个像与直接看到的灯焰有什么不同？请解析看到的现象。
现象：观察到灯焰的像出现了明暗相间的干涉条纹。
该条纹是由液膜前后两个面反射的光相互叠加发生干涉形成的。
由于重力的作用，肥皂薄膜将形成上薄下厚的楔形。光从薄膜的前后两个表面反射出来两个光波，这两列光波的频率相同，产生干涉。
光程差为波长的整数倍，形成亮条纹。
光程差为半波长的奇数倍，形成暗条纹。
1.检查表面的平整程度
如果被检表面是平的，产生的干涉条纹就是平行的,如图（b）所示；如果观察到的干涉条纹如图（c）所示，则表示被检测表面微有凸起或凹下，这些凸起或凹下的地方的干涉条纹就弯曲。从弯曲的程度就可以了解被测表面的平整情况。这种测量精度可达10-6cm。
因为人眼对绿光最敏感，所以一般增强绿光的透射，即薄膜的厚度是绿光在薄膜中波长的1/4。由于其它色光不能被有效透射，故反射较强，这样的镜头呈淡紫色。
在透镜或棱镜的表面上涂上一层薄膜(一般用氟化镁)。当薄膜的厚度适当时，在薄膜的两个表面上反射路程差恰好等于半个波长，因而互相抵消，这就大大减小光的反射损失，增强了透射光的强度，这种薄膜叫增透膜。
将一块半径很大的平凸透镜与一块平板玻璃叠放在一起，二者之间便形成类似劈尖形的空气层。用单色平行光垂直照射，在空气层上表面两束反射光干涉，产生的干涉条纹称牛顿环。
空气薄膜厚度相同处光程差相同，所以牛顿环为一系列同心圆环。
干涉条件：频率相同、振动情况相同的光
1.如图所示为双缝干涉实验装置，当使用波长为6×10－7 m的橙光做实验时，光屏P点及上方的P1点形成相邻的亮条纹．若使用波长为4×10－7 m的紫光重复上述实验，在P和P1点形成的亮、暗条纹的情况是(　　)A．P和P1点处都是亮条纹B．P点处是亮条纹，P1点处是暗条纹C．P点处是暗条纹，P1点处是亮条纹D．P和P1点处都是暗条纹
2.在双缝干涉实验中，双缝到光屏上P点的距离之差为0.6 μm，若分别用频率f1＝5.0×1014Hz和f2＝7.5×1014Hz的单色光垂直照射双缝，则P点出现明、暗条纹的情况是：单色光f1照射时出现______条纹，单色光f2照射时出现________条纹．【答案】明　暗　
3.(2020年北京师大附中联考)如图甲所示为双缝干涉实验的装置示意图，乙图为用绿光进行实验时，在屏上观察到的条纹情况，a为中央条纹，丙图为换用另一颜色的单色光做实验时观察到的条纹情况，a′为中央亮条纹，则以下说法正确的是(　　)
A．丙图可能为用红光实验产生的条纹，表明红光波长较长B．丙图可能为用紫光实验产生的条纹，表明紫光波长较长C．丙图可能为用紫光实验产生的条纹，表明紫光波长较短D．丙图可能为用红光实验产生的条纹，表明红光波长较短【答案】A　【解析】根据双缝干涉图样的特点，入射光的波长越长，同一装置产生的双缝干涉图样中条纹的间距就越大，由题意可确定另一种颜色的单色光比绿光的波长更长，故B、C、D错误，A正确．
