人教版（2019）高中物理必修第一册 专题04《图像问题》分层作业（原卷+解析卷）

这是一份人教版（2019）高中物理必修第一册 专题04《图像问题》分层作业（原卷+解析卷），文件包含人教版2019高中物理必修第一册专题04《图像问题》分层作业原卷docx、人教版2019高中物理必修第一册专题04《图像问题》分层作业解析卷docx等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。

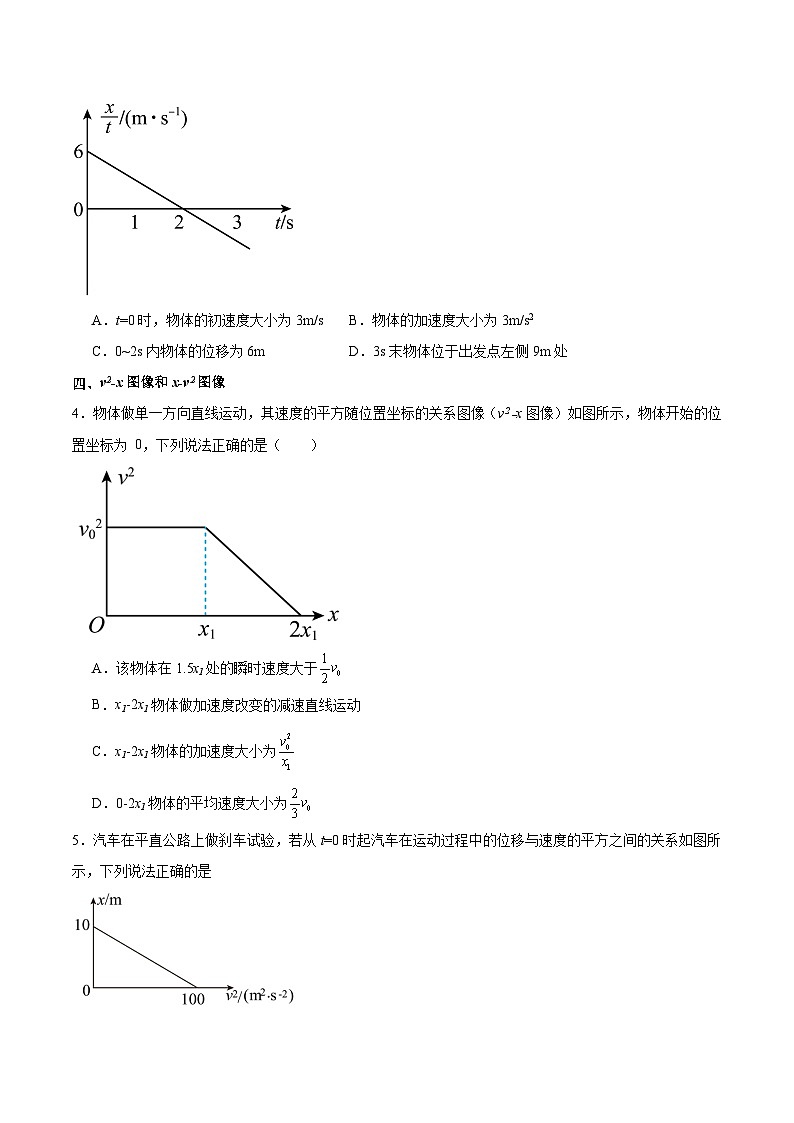

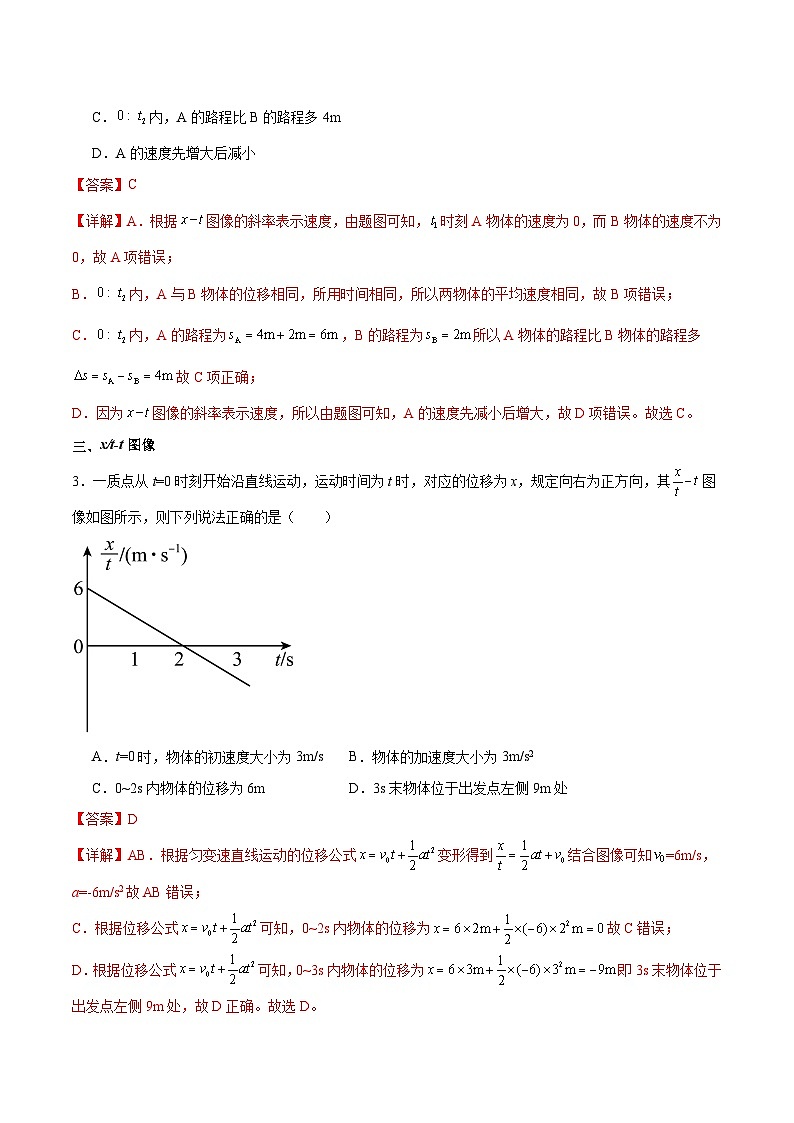

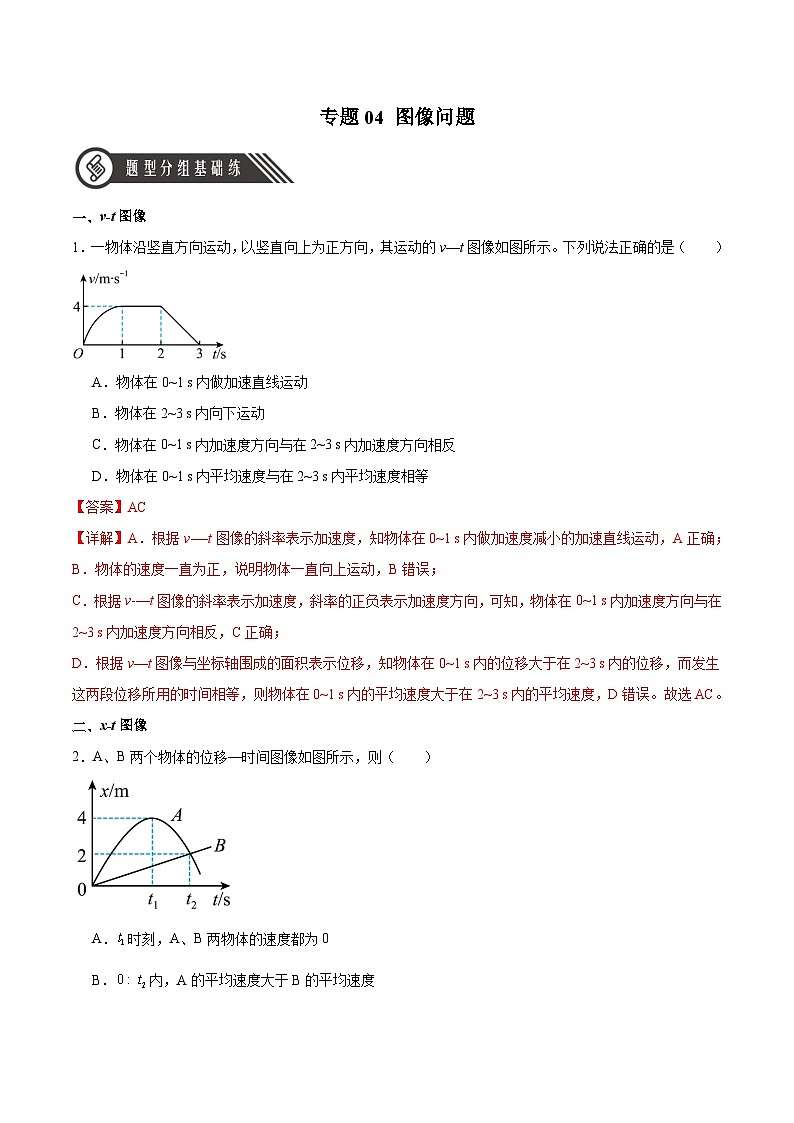

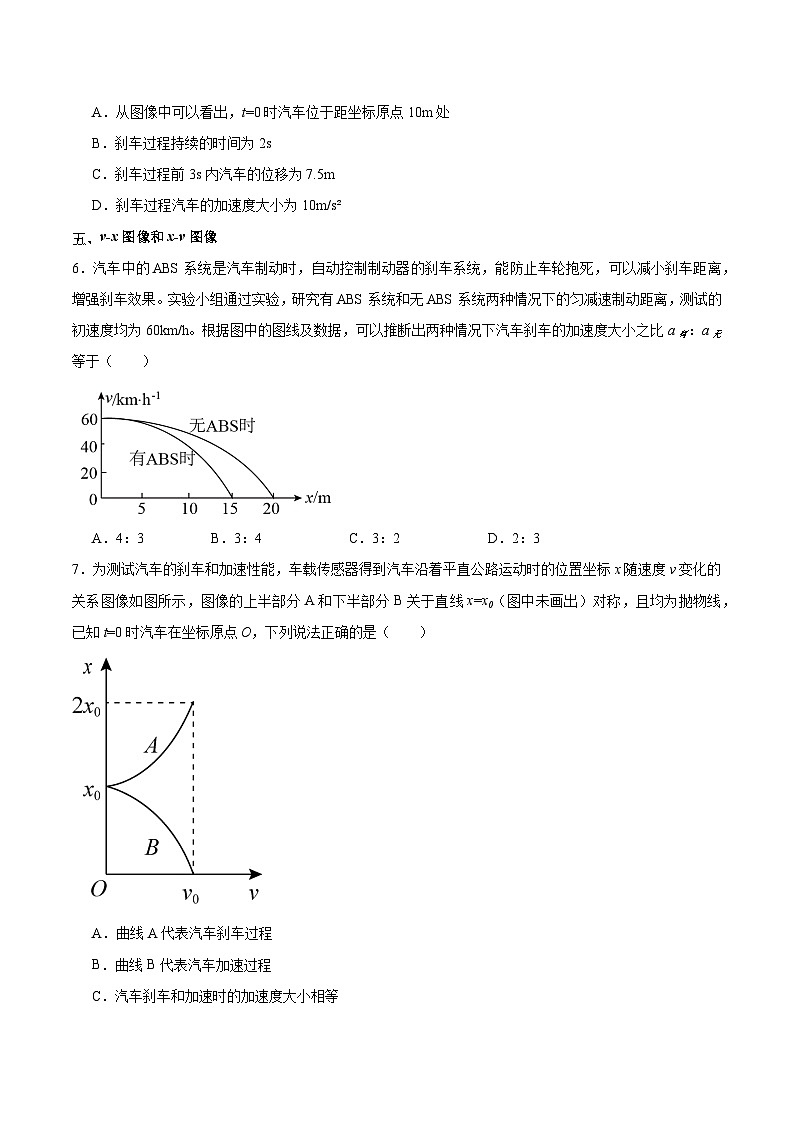

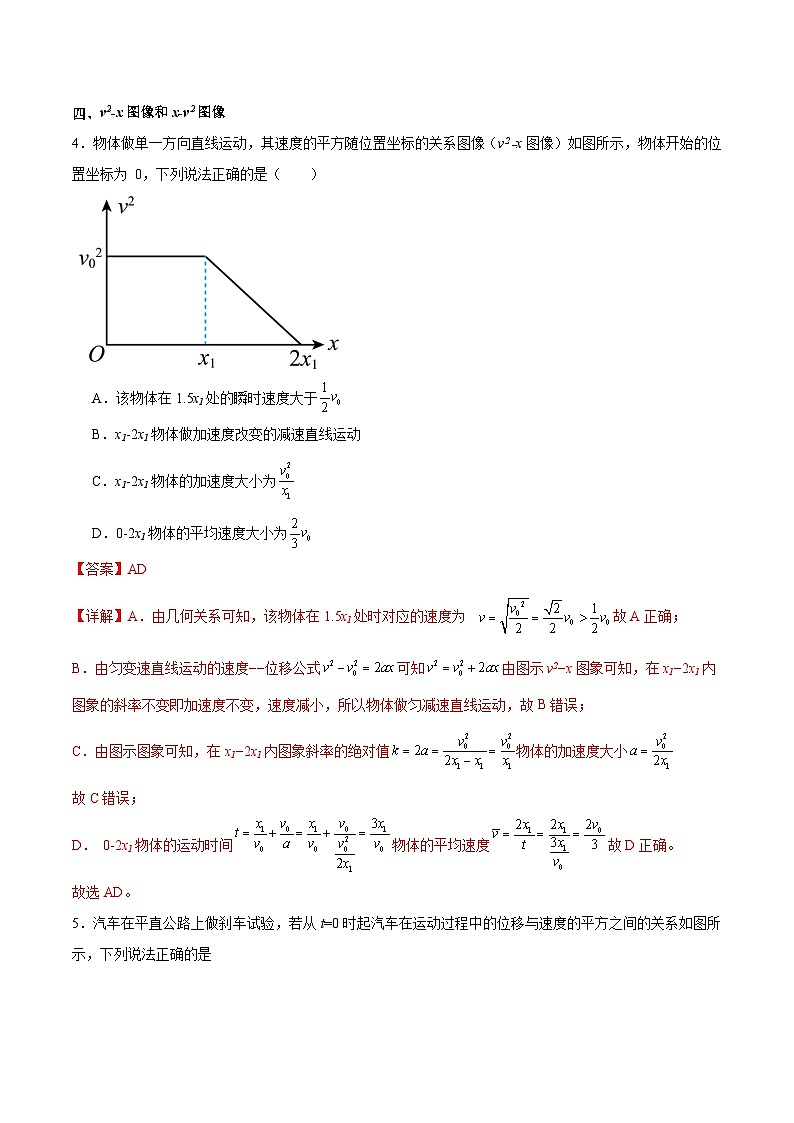

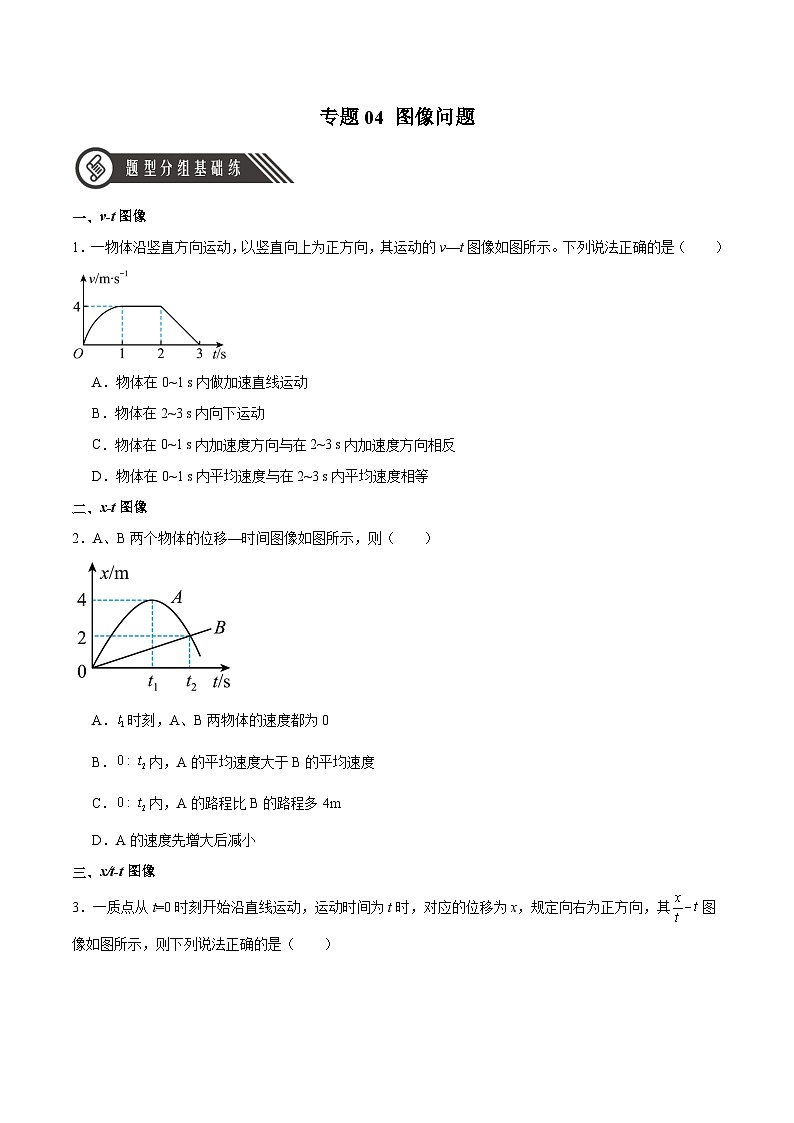

专题04 图像问题v-t图像1．一物体沿竖直方向运动，以竖直向上为正方向，其运动的v—t图像如图所示。下列说法正确的是（　　）  A．物体在0~1 s内做加速直线运动B．物体在2~3 s内向下运动C．物体在0~1 s内加速度方向与在2~3 s内加速度方向相反D．物体在0~1 s内平均速度与在2~3 s内平均速度相等x-t图像2．A、B两个物体的位移—时间图像如图所示，则（　　）  A．时刻，A、B两物体的速度都为0B．内，A的平均速度大于B的平均速度C．内，A的路程比B的路程多4mD．A的速度先增大后减小x/t-t图像3．一质点从t=0时刻开始沿直线运动，运动时间为t时，对应的位移为x，规定向右为正方向，其图像如图所示，则下列说法正确的是（　　）A．t=0时，物体的初速度大小为3m/s B．物体的加速度大小为3m/s2C．0~2s内物体的位移为6m D．3s末物体位于出发点左侧9m处v2-x图像和x-v2图像4．物体做单一方向直线运动，其速度的平方随位置坐标的关系图像（v2 _x图像）如图所示，物体开始的位置坐标为 0，下列说法正确的是（　　） A．该物体在1.5x1处的瞬时速度大于B．x1-2x1物体做加速度改变的减速直线运动C．x1-2x1物体的加速度大小为D．0-2x1物体的平均速度大小为5．汽车在平直公路上做刹车试验，若从t=0时起汽车在运动过程中的位移与速度的平方之间的关系如图所示，下列说法正确的是A．从图像中可以看出，t=0时汽车位于距坐标原点10m处B．刹车过程持续的时间为2sC．刹车过程前3s内汽车的位移为7.5mD．刹车过程汽车的加速度大小为10m/s²v-x图像和x-v图像6．汽车中的ABS系统是汽车制动时，自动控制制动器的刹车系统，能防止车轮抱死，可以减小刹车距离，增强刹车效果。实验小组通过实验，研究有ABS系统和无ABS系统两种情况下的匀减速制动距离，测试的初速度均为60km/h。根据图中的图线及数据，可以推断出两种情况下汽车刹车的加速度大小之比a有：a无等于（　　）A．4：3 B．3：4 C．3：2 D．2：37．为测试汽车的刹车和加速性能，车载传感器得到汽车沿着平直公路运动时的位置坐标x随速度v变化的关系图像如图所示，图像的上半部分A和下半部分B关于直线x=x0（图中未画出）对称，且均为抛物线，已知t=0时汽车在坐标原点O，下列说法正确的是（　　）A．曲线A代表汽车刹车过程B．曲线B代表汽车加速过程C．汽车刹车和加速时的加速度大小相等D．完成测试后，汽车恰好回到起点a-t图像8．运动学中有人想引入“加速度的变化率”，关于“加速度的变化率”，下列说法确的是（　　）A．从运动学角度的定义，“加速度的变化率”的单位应是B．加速度的变化率为的运动是匀速运动C．若加速度与速度同方向，如图所示的图像，表示的是物体的速度在增加D．若加速度与速度同方向，如图所示的图像，已知物体在时速度为，则末的速度大小为9．甲、乙两车在平直公路上同向行驶，其图像如图所示。已知两车在时并排行驶，则（　　）  A．在时，甲车在乙车后B．在时，甲车在乙车前7.5 mC．两车另一次并排行驶的时刻是D．甲、乙车两次并排行驶的位置之间沿公路方向的距离为40 m10．如图所示，汽车以10 m/s的速度匀速驶向路口，当行驶至距路口停车线20 m处时，绿灯还有3s熄灭。而该汽车在绿灯熄灭时刚好停在停车线处，则汽车运动的速度—时间图像可能是（　　）  A．   B．  C．   D．  11．2022年2月24日，俄罗斯对乌克兰发起特别军事行动，乌方宣布在乌全境实施战时状态。在这场军事行动中，俄军两辆坦克A、B在同一直线上运动的位移-时间图像。A质点的图像为直线，B质点的图像为过原点的抛物线，两图像交点C、D坐标如图所示，下列说法正确的是（　　）A．t=0时刻时，A在B之前B．时间段内A在前B在后，时间段内B在前A在后C．在t2时刻，两坦克速度相等D．t1到t2的中间时刻，B的速度为12．在平直公路上甲乙两车从同一地点出发，两车位移x和时间t的比值与时间t之间的关系如图所示。下列说法正确的是（　　）A．乙车的加速度大小为2.5m/sB．6s末乙车速度减小到零C．甲车追上乙车前，2s末甲乙两车相距最远D．t=2s时，甲车追上乙车13．目前我国大力提倡发展新能源，新能源车受到大家的青睐。为检测某新能源动力车的刹车性能，如图所示是一次在平直公路上实验时，动力车整个刹车过程中位移与速度平方之间的关系图像，下列说法正确的是（　　）A．动力车的初速度为40m/sB．刹车过程动力车的加速度大小为5m/s2C．刹车过程持续的时间为4sD．刹车过程经过6s时动力车的位移为30m14．如图甲，一维坐标系中有一可视为质点的物块静置于x轴上的某位置（图中未画出），时刻，物块在外力作用下沿x轴开始运动，如图乙为其位置坐标和速率平方关系图像的一部分，下列说法正确的是（    ）A．时物块的速率为B．物块做匀加速直线运动且加速度大小为C．时物块位于处D．在时刻，物块位于坐标原点15．某汽车以的速度匀速行驶，突然发现前方有障碍物，于是立即开始减速。汽车刹车过程可视为匀减速直线运动，其图像如图所示，则（　　）A．汽车刹车过程加速度大小为B．汽车经过速度变为0C．内，汽车的位移为D．当汽车运动的位移为时，速度为16．某司机在测汽车性能过程中，得到汽车减速过程中的位移s与速度v的关系曲线如图所示，并得出位移s与速度v的函数关系式为，其中m、n为常数，则以下判断正确的是（　　）A．汽车在此过程中做变加速直线运动B．由题中所给已知条件可确定汽车的末速度为C．由题中所给已知条件可确定、D．由题中所给已知条件可确定汽车刹车时的加速度大小为17．某品牌汽车在测试场进行直线行驶性能测试，测试车内安装的加速度传感器记录的数据经简化处理后得到加速度a随时间t的变化关系如图所示。已知该测试车由静止开始运动，关于测试车，下列说法正确的是（　　）  A．0~4s内做匀加速直线运动B．4s末的速度大小为16m/sC．2s末和7s末的加速度方向相反D．8s末的速度大小为40m/s18．汽车的设计、竞技体育的指导、宇航员的训练等多种工作都会用到急动度的概念。急动度j是加速度变化量与发生这一变化所用时间的比值，即，它的方向与物体加速度变化量的方向相同。一物体从静止开始做直线运动，其加速度a随时间t的变化关系如图，则该物体在（    ）  A．内做减速运动 B．内速度方向发生改变C．时和时加速度一样 D．时和时急动度一样19．（2023全国高考甲卷真题）一小车沿直线运动，从t = 0开始由静止匀加速至t = t1时刻，此后做匀减速运动，到t = t2时刻速度降为零。在下列小车位移x与时间t的关系曲线中，可能正确的是（   ）A．   B．  C．   D．  20．（2023湖北高考真题）时刻，质点P从原点由静止开始做直线运动，其加速度a随时间t按图示的正弦曲线变化，周期为。在时间内，下列说法正确的是（    ）  A．时，P回到原点 B．时，P的运动速度最小C．时，P到原点的距离最远 D．时，P的运动速度与时相同
