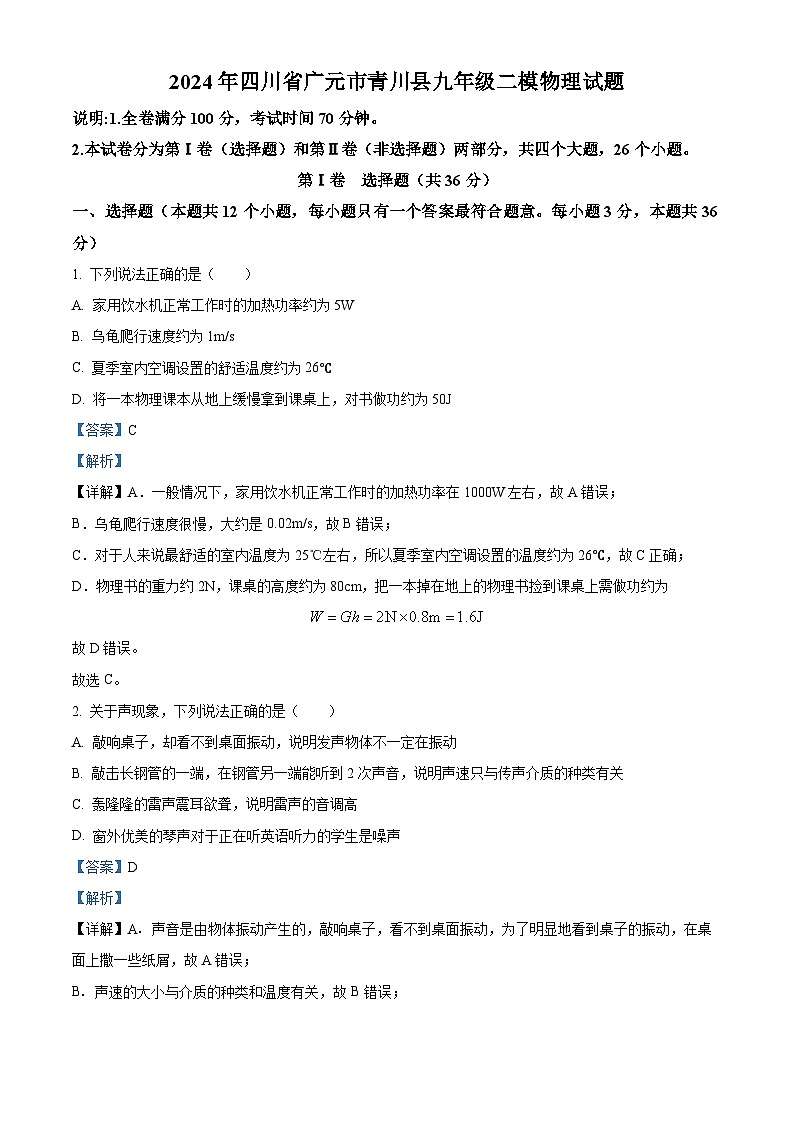

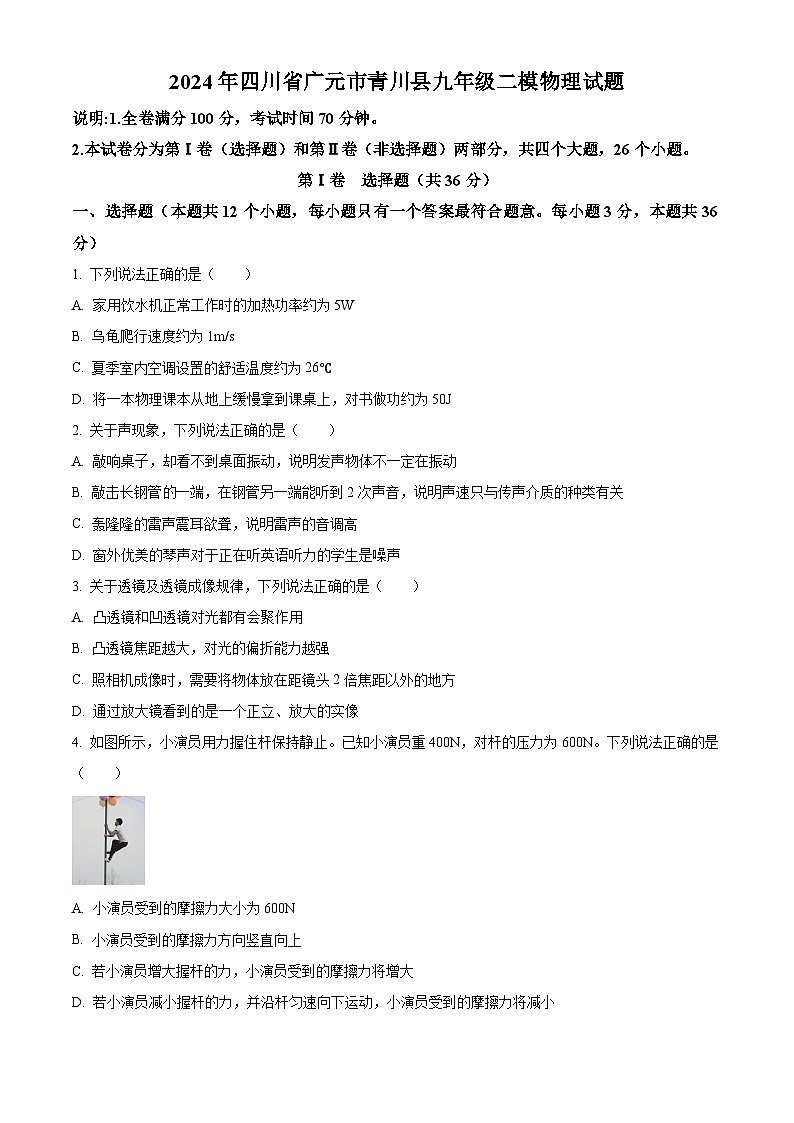

2024年四川省广元市青川县中考二模物理试题（原卷版+解析版）
展开
这是一份2024年四川省广元市青川县中考二模物理试题（原卷版+解析版），文件包含2024年四川省广元市青川县中考二模物理试题原卷版docx、2024年四川省广元市青川县中考二模物理试题解析版docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。
2.本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共四个大题，26个小题。
第Ⅰ卷 选择题（共36分）
一、选择题（本题共12个小题，每小题只有一个答案最符合题意。每小题3分，本题共36分）
1. 下列说法正确的是（ ）
A. 家用饮水机正常工作时的加热功率约为5W
B. 乌龟爬行速度约为1m/s
C. 夏季室内空调设置的舒适温度约为26℃
D. 将一本物理课本从地上缓慢拿到课桌上，对书做功约为50J
【答案】C
【解析】
【详解】A．一般情况下，家用饮水机正常工作时的加热功率在1000W左右，故A错误；
B．乌龟爬行速度很慢，大约是0.02m/s，故B错误；
C．对于人来说最舒适的室内温度为25℃左右，所以夏季室内空调设置的温度约为26℃，故C正确；
D．物理书的重力约2N，课桌的高度约为80cm，把一本掉在地上的物理书捡到课桌上需做功约为
故D错误。
故选C。
2. 关于声现象，下列说法正确的是（ ）
A. 敲响桌子，却看不到桌面振动，说明发声物体不一定在振动
B. 敲击长钢管的一端，在钢管另一端能听到2次声音，说明声速只与传声介质的种类有关
C. 轰隆隆的雷声震耳欲聋，说明雷声的音调高
D. 窗外优美的琴声对于正在听英语听力的学生是噪声
【答案】D
【解析】
【详解】A．声音是由物体振动产生的，敲响桌子，看不到桌面振动，为了明显地看到桌子的振动，在桌面上撒一些纸屑，故A错误；
B．声速的大小与介质的种类和温度有关，故B错误；
C．声音的大小叫做响度，振幅越大，响度越大，轰隆隆的雷声震耳欲聋，是响度大，故C错误；
D．窗外优美的琴声对于正在听英语听力的学生产生干扰，属于噪声，故D正确。
故选D。

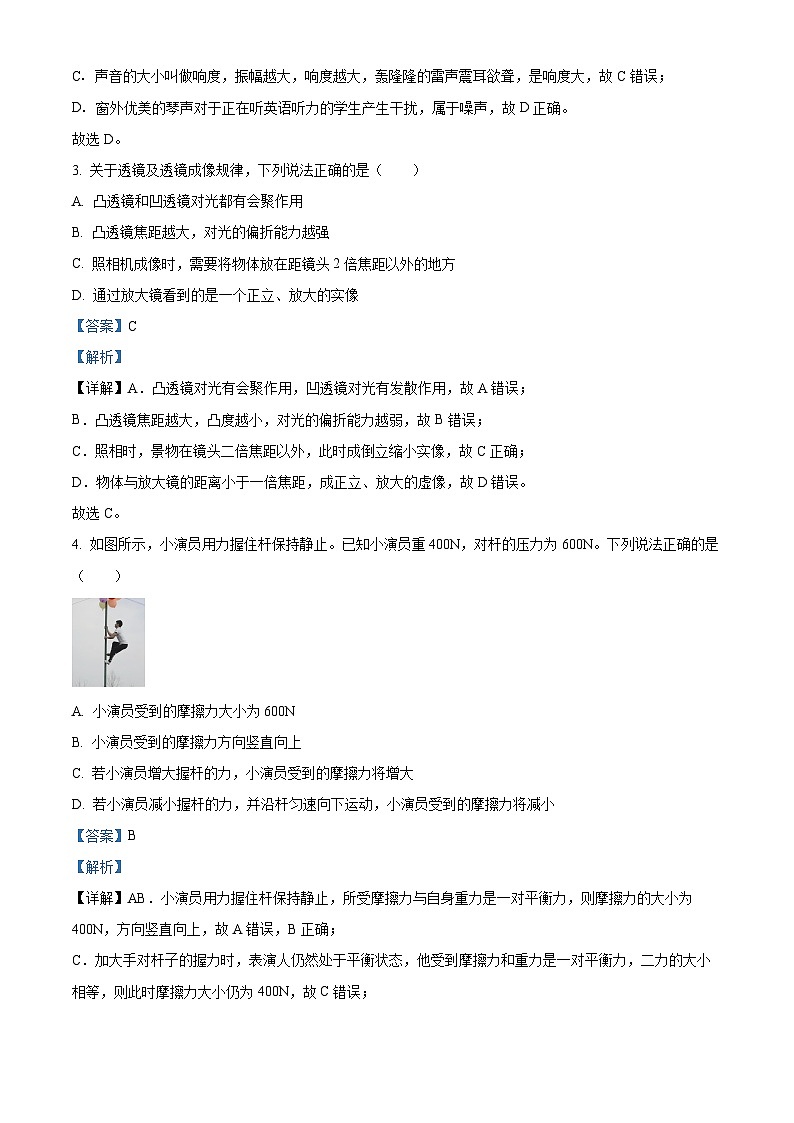

3. 关于透镜及透镜成像规律，下列说法正确的是（ ）
A. 凸透镜和凹透镜对光都有会聚作用
B. 凸透镜焦距越大，对光的偏折能力越强
C. 照相机成像时，需要将物体放在距镜头2倍焦距以外的地方
D. 通过放大镜看到的是一个正立、放大的实像
【答案】C
【解析】
【详解】A．凸透镜对光有会聚作用，凹透镜对光有发散作用，故A错误；
B．凸透镜焦距越大，凸度越小，对光的偏折能力越弱，故B错误；
C．照相时，景物在镜头二倍焦距以外，此时成倒立缩小实像，故C正确；
D．物体与放大镜的距离小于一倍焦距，成正立、放大的虚像，故D错误。
故选C。
4. 如图所示，小演员用力握住杆保持静止。已知小演员重400N，对杆的压力为600N。下列说法正确的是（ ）
A. 小演员受到的摩擦力大小为600N
B. 小演员受到的摩擦力方向竖直向上
C. 若小演员增大握杆的力，小演员受到的摩擦力将增大
D. 若小演员减小握杆的力，并沿杆匀速向下运动，小演员受到的摩擦力将减小
【答案】B
【解析】
【详解】AB．小演员用力握住杆保持静止，所受摩擦力与自身重力是一对平衡力，则摩擦力的大小为400N，方向竖直向上，故A错误，B正确；
C．加大手对杆子的握力时，表演人仍然处于平衡状态，他受到摩擦力和重力是一对平衡力，二力的大小相等，则此时摩擦力大小仍为400N，故C错误；
D．若小演员减小握杆的力，并沿杆匀速向下运动，表演人仍然处于平衡状态，他受到摩擦力和重力是一对平衡力，二力的大小相等，则此时摩擦力大小仍为400N，故D错误。
故选B。

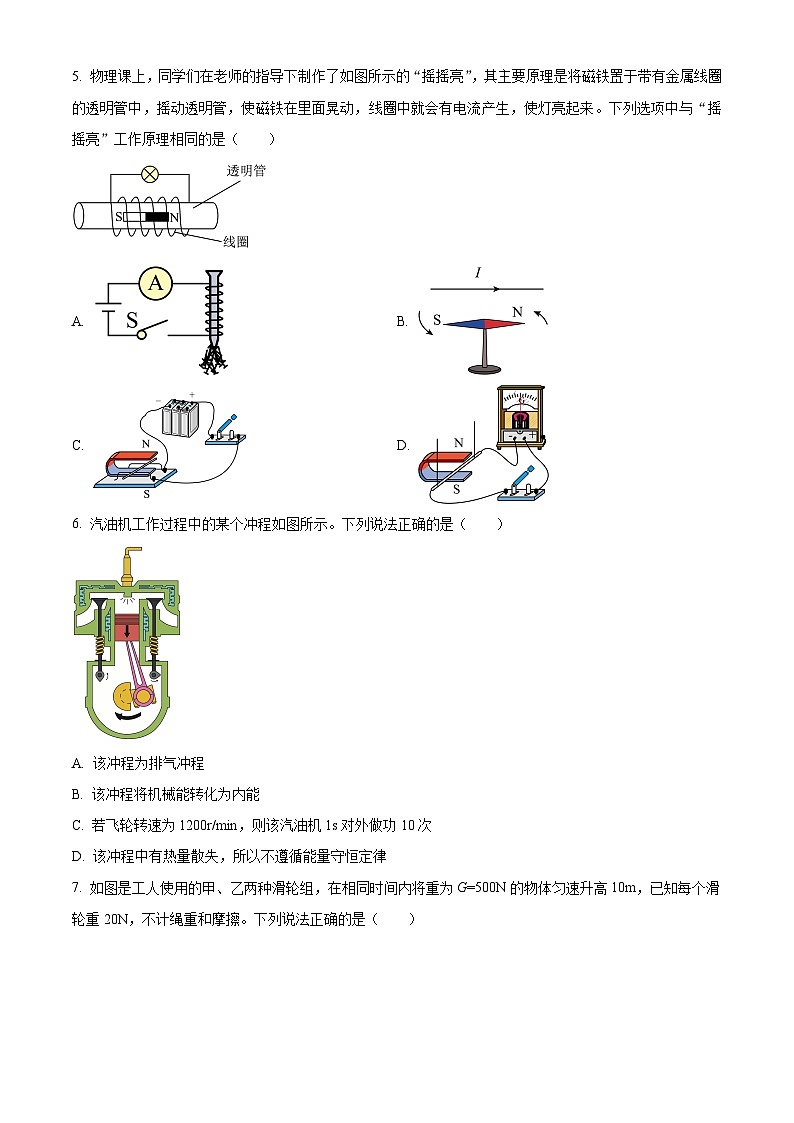

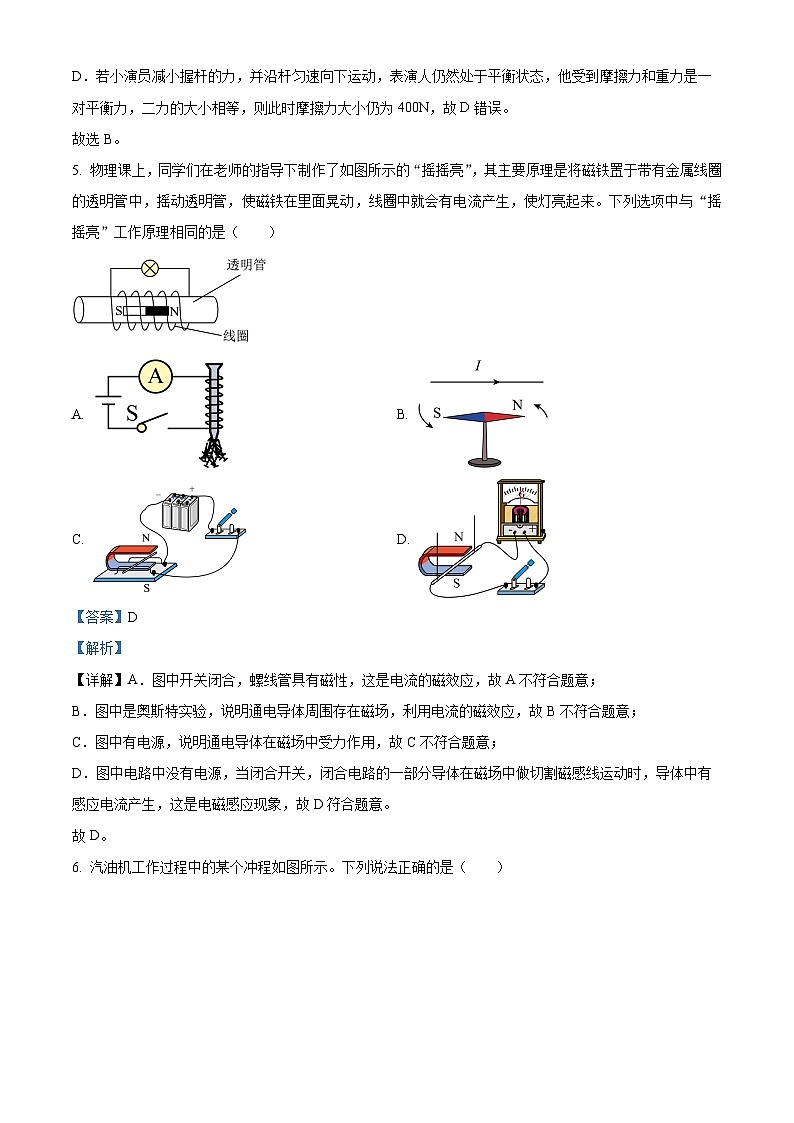

5. 物理课上，同学们在老师的指导下制作了如图所示的“摇摇亮”，其主要原理是将磁铁置于带有金属线圈的透明管中，摇动透明管，使磁铁在里面晃动，线圈中就会有电流产生，使灯亮起来。下列选项中与“摇摇亮”工作原理相同的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．图中开关闭合，螺线管具有磁性，这是电流的磁效应，故A不符合题意；
B．图中是奥斯特实验，说明通电导体周围存在磁场，利用电流的磁效应，故B不符合题意；
C．图中有电源，说明通电导体在磁场中受力作用，故C不符合题意；
D．图中电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故D符合题意。
故D。
6. 汽油机工作过程中的某个冲程如图所示。下列说法正确的是（ ）
A. 该冲程为排气冲程
B. 该冲程将机械能转化为内能
C. 若飞轮转速为1200r/min，则该汽油机1s对外做功10次
D. 该冲程中有热量散失，所以不遵循能量守恒定律
【答案】C
【解析】
【详解】AB．图中进气阀门和排气阀门都关闭，活塞下移，火花塞点火，对外做功，是做功冲程，该冲程将内能转化为机械能，故AB错误；
C．单缸四冲程汽油机的飞轮转速是1200r/min=20r/s，即汽油机飞轮每秒转20圈，对外做功10次，故C正确；
D．热机工作时总是有能量的损失，所以热机效率始终小于1，用来做有用功的那部分能量与气缸散热损失的能量、废气带走的能量、摩擦等机械损耗的能量之和等于燃料燃烧释放的能量，总能量保持不变，遵循能量守恒定律，故D错误。
故选C。

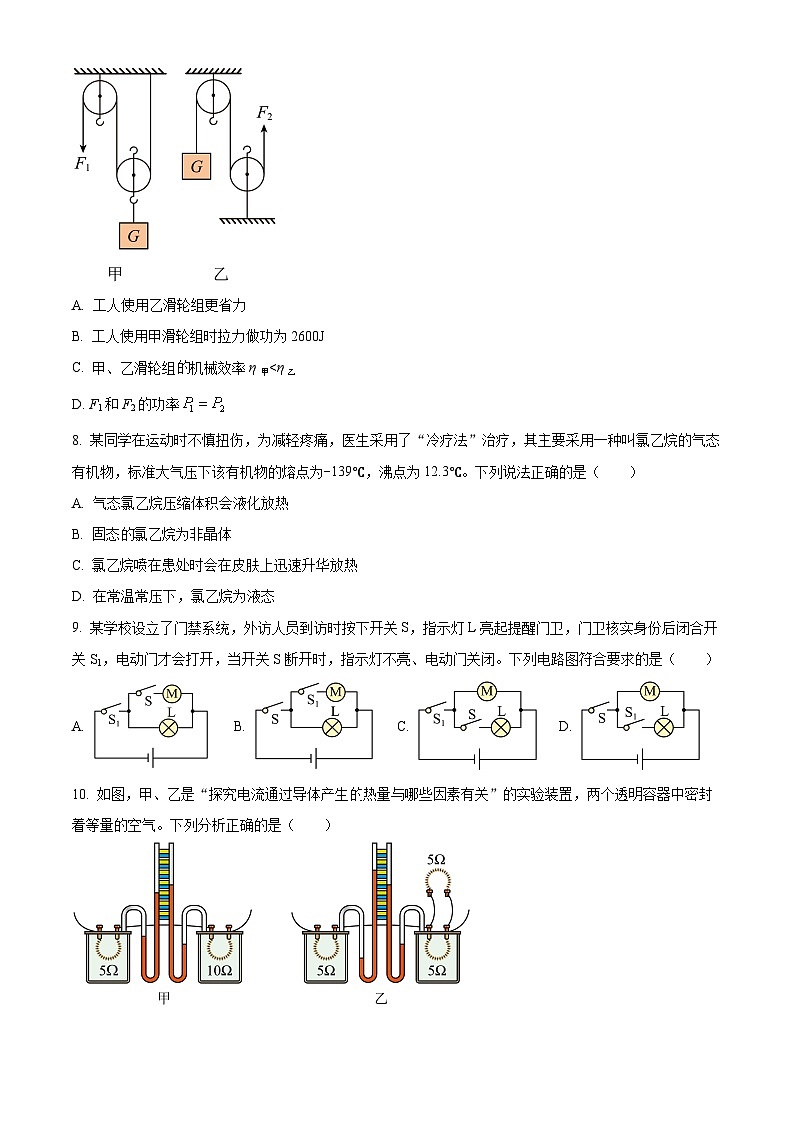

7. 如图是工人使用的甲、乙两种滑轮组，在相同时间内将重为G=500N的物体匀速升高10m，已知每个滑轮重20N，不计绳重和摩擦。下列说法正确的是（ ）
A. 工人使用乙滑轮组更省力
B. 工人使用甲滑轮组时拉力做功为2600J
C. 甲、乙滑轮组的机械效率η甲<η乙
D. F1和F2的功率
【答案】C
【解析】
【详解】不计绳重和摩擦：
A．工人使用甲滑轮组时
工人使用甲滑轮组时
则使用甲滑轮组更省力，故A错误；
B．工人使用甲滑轮组时拉力做功为
故B错误；
C．甲滑轮组的机械效率
乙滑轮组的机械效率
则
故C正确；
D．工人使用乙滑轮组时拉力做功为
则
即F做的功小于F2做的功，而两力做功所用的时间相等，由
得，F1和F2的功率
故选D错误。
故选C。
8. 某同学在运动时不慎扭伤，为减轻疼痛，医生采用了“冷疗法”治疗，其主要采用一种叫氯乙烷的气态有机物，标准大气压下该有机物的熔点为-139℃，沸点为12.3℃。下列说法正确的是（ ）
A. 气态氯乙烷压缩体积会液化放热
B. 固态的氯乙烷为非晶体
C. 氯乙烷喷在患处时会在皮肤上迅速升华放热
D. 在常温常压下，氯乙烷为液态
【答案】A
【解析】
【详解】A．气体液化的方法有降温、加压，气态氯乙烷压缩体积会放热液化，故A正确；
B．固态的氯乙烷有固定熔点，为晶体，故B错误；
C．氯乙烷喷在患处时会在皮肤上迅速升华吸热，故C错误；
D氯乙烷得沸点为12.3℃，在常温常压下，氯乙烷为气态，故D错误。
故选A。
9. 某学校设立了门禁系统，外访人员到访时按下开关S，指示灯L亮起提醒门卫，门卫核实身份后闭合开关S1，电动门才会打开，当开关S断开时，指示灯不亮、电动门关闭。下列电路图符合要求的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】由题意知，有外访人员到访时按下开关S，指示灯L亮起提醒门卫，门卫核实身份后闭合开关S1，电动门才会打开，当开关S断开时，指示灯不亮、电动门关闭，说明电动门和灯泡并联，开关S接干路，S1控制电动门。故ACD不符合题意，B符合题意。
故选B。
10. 如图，甲、乙是“探究电流通过导体产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。下列分析正确的是（ ）
A. 通过U形管两侧液面高度差反映电流通过导体产生热量的多少，利用了等效替代法
B. 甲实验通电一段时间后，右侧容器内空气吸收的热量更多
C. 乙实验探究的是电流通过导体产生的热量与电阻的关系
D. 乙实验通电一段时间后，左侧容器内电阻产生的热量与右侧容器内电阻产生的热量之比为2∶1
【答案】B
【解析】
【详解】A．根据转换法知道，通过U形管两侧液面高度差反映电流通过导体产生热量的多少，故A错误；
B．甲装置中，两电阻串联，通过的电流和通电时间相同，而电阻不同，根据转换法，右侧容器内空气吸收的热量更多，故B正确；
C．乙装置中，右侧两电阻并联后再与左侧电阻串联，容器内两电阻大小相等，根据并联和串联电路电流的规律，通过左侧容器中电阻的电流大于通过右侧容器中电阻的电流，而通电时间相同，故乙实验可以研究电流产生的热量与电流的关系，故C错误；
D．乙实验中，右侧两等值电阻并联，由并联电路电压的规律和欧姆定律知道，通过右侧两电阻的电流相等，根据串联电路电流的规律结合并联电路电流的规律，可知通过左侧容器的电流是通过右侧容器内电阻电流的2倍，由焦耳定律Q=I2Rt知道，在电流电阻和通电时间不变时，产生热量与电流的平方成正比，故通电一段时间后，左侧容器内电阻产生的热量与右侧容器内电阻产生的热量之比为4∶1，故D错误。
故选B。
11. 水平桌面上放有一容器，容器内装有一定质量的水，将物体A、B叠放后一起放入水中，静止时如图甲所示，再将A从B上拿下放入水中，B静止时漂浮，如图乙所示。下列说法不正确的是（ ）
A. 物体A的密度大于物体B的密度
B. 与甲图相比，乙图中水对容器底的压强变小
C. 与甲图相比，乙图中桌面受到的压力变大
D. 甲、乙两图中物体A所受的浮力大小相等
【答案】C
【解析】
【详解】A．由图乙可知，A物体沉底，B物体漂浮，根据物体的浮沉条件可知，A物体的密度大于水的密度，B物体的小于水的密度，所以A物体的密度大于B物体的密度，故A正确，不符合题意；
B．由图可知，甲图中，A、B排开水的体积等于A、B的体积之和，乙图中，A、B排开水的体积小于A、B的体积之和，所以甲图中A、B排开水的体积大于乙图中A、B排开水的体积，则甲图中水的深度大于乙图中水的深度，根据p=ρgh可知，与甲图相比，乙图中水对容器底的压强变小，故B正确，不符合题意；
C．甲、乙图中，容器对桌面的压力都等于容器、物体A、B和容器内水的重力之和，所以与甲图相比，乙图中桌面受到的压力不变，故C错误，符合题意；
D．由图可知，甲、乙两图中物体A排开水的体积相等，根据F浮=ρ液gV排可知，甲、乙两图中物体A所受的浮力大小相等，故D正确，不符合题意。
故选C。
12. 如图甲所示，定值电阻R1和R2串联在电源电压为U的电路中，闭合开关S，R2在10s内产生的热量为5J；定值电阻R1和R2并联在电源电压为2U的电路中，如图乙所示，闭合开关S，R2在10s内产生的热量为180J，下列说法正确的是（ ）
A. 图甲中，R1与R2两端电压之比为1∶2
B. 图甲中通过R1的电流与图乙中通过R1的电流之比为2∶3
C. 相同时间内，甲、乙电路中R1消耗的电能之比为5∶36
D. 甲、乙电路的总功率之比为1∶18
【答案】D
【解析】
【详解】A．图甲中，R2在10s内产生的热量为5J，由得
①
图乙中，R2在10s内产生的热量为180J，由得
②
解①②得，根据电阻一定，电流与电压成正比的结论可知乙图中R2两端的电压为图甲中R2两端电压的6倍，即图甲中R2两端电压为
则图甲中R1两端电压为
图甲两个电阻串联，根据串联分压规律， R1和R2两端的电压之比为
故A错误；
B．图甲中通过R1的电流与图乙中通过R1的电流之比为
故B错误；
C．相同时间内，甲、乙电路中R1消耗的电能之比为
故C错误。
D．由A可知，则甲、乙电路的总功率之比为
故D正确。
故选D。
第Ⅱ卷 非选择题（共64分）
二、填空题（每空2分，共28分）
13. 如图甲所示，硬币的直径是_________cm；如图乙所示，停表的时间为_________s。
【答案】 ①. 1.20 ②. 337.5
【解析】
【详解】[1]由图甲得，刻度尺的分度值为0.1cm，硬币左端在2.00cm位置，右端在3.20cm位置，则硬币的直径是
[2]图乙中停表小表盘的分度值为0.5min，指针在5~6之间，且偏向6位置，读作5min；大表盘的分度值为0.1s，示数为37.5s，则停表的读数是
14. 近年来，全球汽车保有量迅速增长，汽车以汽油作为燃料，汽油属于 _____（选填“可”或“不可”）再生能源。若某汽车内燃机效率为30%，完全燃烧10kg汽油对该汽车做的有用功为 _______J。（q汽油=4.6×107J/kg）
【答案】 ①. 不可 ②. 1.38×108
【解析】
【详解】[1]汽油是化石能源，属于不可再生能源。
[2]完全燃烧10kg汽油放出的热量
Q放=qm=4.6×107J/m3×10kg=4.6×108J
由知道，汽油对该汽车做的有用功为
W =ηQ放=30%×4.6×108J=1.38×108J
15. 如图所示，广元南河湿地公园是白鹤的栖息地，白鹤在水中的像是由光的_________形成的，白鹤看到的水中的“鱼”在鱼实际位置的_________（选填“上”或“下”）方。
【答案】 ①. 反射 ②. 上
【解析】
【详解】[1]平静的水面相当于平面镜，白鹤在水中的像是由光发生反射形成的像。
[2]白鹤看到“鱼”是由于光从水中斜射入空气时发生折射形成的虚像，比实际位置浅一些，即在鱼实际位置的上方。
16. 暑假期间，小王的父母带他到成都欢乐谷游玩，他乘坐过山车在环形跑道上高速行驶时感觉到“天旋地转”，他选取的参照物是_________（选填“过山车”或“地面”）。过山车靠近地面时会掀起地上的落叶，这是因为气体流速越大的地方压强越_________。
【答案】 ①. 过山车 ②. 小
【解析】
【详解】[1]“天”和“地”相对于过山车，位置在发生改变，因此，以过山车为参照物“天”和“地”在运动。
[2]过山车靠近地面时，使空气流动速度加快，所以压强减小，小于其它地方的压强，所以会掀起地上的落叶。
17. 一块实心合金的质量为32g，体积为4cm3，则该合金的密度为______kg/m3，若宇航员将该合金块带到空间站，其质量将_________（选填“变大”“不变”或“变小”）。
【答案】 ①. 8×103 ②. 不变
【解析】
【详解】[1]该合金的密度
[2]若宇航员将该合金块带到太空，位置发生了变化，物体的质量不随位置变化而变化，其质量不变。
18. 物理实验室有一个微型电动机，正常工作时电压为4V，电动机线圈电阻为1Ω，小明将电动机与一个10Ω的定值电阻R0串联接入电压为10V的电路中，电动机恰好能正常工作，则电动机工作1min产生的热量为_________J，转化的机械能为_________J。
【答案】 ①. 21.6 ②. 122.4
【解析】
【详解】[1] 由图知道，电动机与定值电阻R0串联，根据串联电路的电压特点知道，电动机正常时，定值电阻两端的电压
电路中的电流
电动机工作1min产生热量
[2]电动机消耗的电能
转化的机械能
19. 如图甲所示的电路中，电源电压恒为4.5V，R0是阻值为400Ω的定值电阻。R为压敏电阻，其阻值与所受压力F的关系如图乙所示，当压力为0时，闭合开关，电路中的电流为_________A。若甲图中电压表的量程为0~3V，压敏电阻承受的最大压力是_________N。
【答案】 ①. 0.005 ②. 150
【解析】
【详解】[1]由图甲可知：R与R0串联，电压表测量R0两端的电压；当压力为0时，力敏电阻不受力，由图乙可知，此时R=500Ω，则电路中的电流为
[2]若甲图中电压表的量程为0~3V，则当电压表示数为3V时压力最大，此时电路中的电流为
根据串联电流两端的总电压等于各用电器两端的电压之和可得
UR′=U-U0=4.5V-3V=1.5V
力敏电阻的阻值为
由图乙可知，力敏电阻允许测量的最大压力为Fmax=150N。
三、作图与实验探究题（第20、21题各2分，其余各题每空2分，共24分）
20. 如图所示，通电螺线管左端为S极，小磁针处于静止状态。请在括号内标出电源的极性和小磁针右侧的极性。
【答案】
【解析】
【详解】图中螺线管的左侧为S极，则右侧为N极，根据安培定则知，电流从左侧流入，电源左侧为正极，根据异名磁极相互吸引，右侧N极吸引小磁针的S极，因而小磁针右侧为N极。如下图
21. 小李打扫卫生时需要将一个重物搬离地面，由于力气太小无法搬动，聪明的他想到了滑轮组可以省力，于是他找来家里的2个滑轮组，请你帮他选择其中一个滑轮组用来提升重物以达到最省力的目的（两幅图都画不得分。绳子需要绕过每一个滑轮，忽略动滑轮重力）。
【答案】
【解析】
【详解】因为要最省力，所以选择两个动滑轮的滑轮组，连接如下图所示：
22. 小明在做“水的沸腾实验”时，图甲为他用到的实验装置，图乙为某时刻温度计的示数，图丙为小明绘制的温度随加热时间变化的图象。
（1）实验装置的组装顺序为_________（选填“自上而下”或“自下而上”）。
（2）图乙中温度计示数为_________℃。
（3）由图丙可知，当地大气压_________（选填“高于”“等于”或“低于”）标准大气压。
【答案】（1）自下而上
（2）94 （3）低于
【解析】
【小问1详解】
酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度，因此必须按照“自下而上”的顺序进行。
【小问2详解】
图乙中温度计的分度值为1℃，则该温度计的示数为94℃。
【小问3详解】
由图像丙知，水从t1开始沸腾，沸腾时，不断吸收热量，温度保持98.4℃不变，所以本实验中水的沸点是98.4℃。1标准大气压下水的沸点是100℃，气压低，水的沸点低，由此可知此地大气压低于标准大气压低。
23. 玲玲学习压强知识后，利用小桌、海绵、砝码等器材来“探究影响压力作用效果的因素”，实验过程如图中甲、乙、丙所示。
（1）通过甲、乙实验能够得到的结论是_________。
（2）下列事例中，直接应用到由乙、丙实验所得结论的是_________（填序号）。
①压路机的滚轮质量很大
②书包的背带设计的宽些
③鞋底上凹凸不平的花纹
（3）如图丁的实验中，将质量分布均匀的物体沿竖直方向切成大小不同的两块，将左边部分移开后，发现海绵的凹陷程度不变，由此得出“压力的作用效果与受力面积无关”的结论，此探究过程中存在的问题是_________。
【答案】（1）受力面积相同时，压力越大，压力的作用效果越明显
（2）② （3）没有控制压力的大小相同
【解析】
【小问1详解】
通过甲、乙实验能够得到，受力面积相同时，压力越大，海绵的凹陷程度越明显，可得的结论是受力面积相同时，压力越大，压力的作用效果越明显。
【小问2详解】
由乙、丙实验可得：压力相同时，受力面积越小，压力的作用效果越明显。
①．压路机的滚轮质量很大，是受力面积相同时，通过增大压力，增大压力的作用效果，故①不符合题意；
②．书包的背带设计的宽些，是压力相同时，通过增大受力面积，减小压力的作用效果，故②符合题意；
③．鞋底上凹凸不平的花纹，是压力不变时，通过增大接触面粗糙程度，增大摩擦力，故③不符合题意。
故选②。
【小问3详解】
如图丁的实验中，将质量分布均匀的物体沿竖直方向切成大小不同的两块，将左边部分移开后，发现海绵的凹陷程度不变，由此得出“压力的作用效果与受力面积无关”的结论，此探究过程中存在的问题是改变受力面积的同时，也改变压力大小，没有控制压力的大小相同。
24. 图甲是丽丽做“测量小灯泡电功率”的实验电路图，小灯泡上标有“2.5V”字样，电源由两节新干电池串联而成。
（1）检查电路的连接，她发现有一根导线连接错了，请你在图甲中应改动的导线上打“×”，并用笔画线代替导线画出正确的连线_________；
（2）闭合开关后，丽丽发现电流表无示数，电压表示数接近电源电压，则电路中出现的故障可能是_________；
A. 灯泡短路B. 灯泡断路
C. 滑动变阻器短路D. 滑动变阻器断路
（3）排除故障后，丽丽闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，要测量小灯泡的额定功率，应将图甲中滑片P向_________（选填“左”或“右”）移动，直至电压表的示数为2.5V；
（4）丽丽完成上述实验后，又设计了下列四种测量小灯泡电功率的电路图，定值电阻R0的阻值已知，电源电压恒定且始终满足要求但未知，其中能测出该小灯泡额定功率的电路图是_________。
A. B.
C. D.
【答案】（1） （2）B
（3）右 （4）C
【解析】
【小问1详解】
原电路图中，电压表并联在灯泡和滑动变阻器两端是错误的，在测量小灯泡电功率的实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端，如下图
【小问2详解】
闭合开关后，丽丽发现电流表无示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即电路中出现的故障可能是灯泡断路，故B符合题意，ACD不符合题意。
故选B。
【小问3详解】
排除故障后，丽丽闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.2V，小于灯泡额定电压2.5V，要测量小灯泡的额定功率，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将图甲中滑片P向右移动，直至电压表的示数为2.5V。
【小问4详解】
A．当闭合开关S1、S2时，电流从电流表上端流入，下端流出；当闭合开关S1、S3时，电流从电流表下端流入，上端流出，即电流表会出现接线柱接反的现象，故A不符合题意；
B．当闭合开关S1、S2时，电压表上端为正，下端为负；当闭合开关S1、S3时，电压表下端为正，上端为负，即电压表会出现接线柱接反的现象，故B不符合题意；
C．闭合开关S、S1，断开开关S2，移动变阻器的滑片，使电压表示数为2.5V，此时灯正常发光；保持滑片位置不动，闭合S、S2，断开开关S1，记下电压表的示数U1，此时电压表测R0与灯两端的总电压，因电路的连接没有改变，各电阻的大小和电压没有改变，灯仍正常发光，由串联电路电压的规律，R0的电压
通过R0的电流，即灯的额定电流
根据P=UI可求灯的额定功率，故C符合题意；
D．当开关S接1时，灯泡和R0被短路；当开关S接2，灯泡被短路，因此测出灯泡的额定电流和额定电压，故D不符合题意。
故选C。
四、解答题（解答应写出必要的文字说明、公式、演算步骤、数值和单位。25题5分，26题7分，共12分）
25. 如图所示的电路中，电源电压恒为6V，R0是定值电阻，小灯泡L上标有“?V 3W”字样（不考虑灯泡电阻变化），滑动变阻器的规格为“18Ω 2A”。当S、S1、S2均闭合时，小灯泡恰好正常发光，电流表示数为1.5A，求：
（1）小灯泡正常工作1min产生的热量；
（2）电阻R0的阻值；
（3）闭合S、断开和，移动滑动变阻器的滑片P，当R0的电功率为1.5W时，滑动变阻器接入电路的阻值。
【答案】（1）180J
（2）
（3）
【解析】
【小问1详解】
由 知道，小灯泡产生的热量为
【小问2详解】
由图可知，当S、S1、S2均闭合时，R0与L并联，R1被短路，电流表测量干路的总电流，小灯泡恰好正常发光，根据并联电路的电压特点知道，R0和灯泡L两端的电压
则通过小灯泡的电流
根据并联电路的电流特点知道 ，通过定值电阻的电流
由知道，R0的阻值
【小问3详解】
闭合S、断开S1和S2，R0、R1串联，由知道，电路中的电流
由知道,电路中总电阻
滑根据串联电路的电阻特点知道，滑动变阻器R1接入电路的阻值
26. 斜面在生产生活中应用非常广泛。如图甲所示，利用斜面将水中的物体拉出来，若牵引汽车重，共有4个车轮，每个车轮与地面的接触面积为。整个过程中，汽车以2m/s的速度匀速行驶，物体从A到C的过程中，绳子拉力的功率P随时间t的关系如图乙所示。已知B点为斜面AC的中点，斜面AB的长为s，高为h，s=2h。物体的质量为80kg，体积为，不计绳子与滑轮间的摩擦和绳重。求：（水的密度为，g取）
（1）汽车静止时，对地面的压强；
（2）物体全部出水后所受斜面的摩擦力的大小；
（3）物体在水中上升的过程中，斜面的机械效率。（结果精确到0.1%）
【答案】（1）
（2）300N （3）
【解析】
【小问1详解】
汽车静止时对地面的压力
4个车轮与地面的接触面积
汽车静止时，对地面的压强
【小问2详解】
由图乙知：物体全部出水后，拉力的功率P=1400W，则
物体全部出水后受到拉力F、重力G、摩擦力f和支持力FN（因为支持力的方向始终与物体移动方向垂直，故支持力对物体不做功）。
物体的重力
由题意知，物体全部出水后物体上升的高度为h，沿斜面运动的距离为s，s=2h。则
即
解得f=300N，故物体全部出水后所受斜面摩擦力的大小为300N。
【小问3详解】
由图乙知，物体在水中时拉力的功率，则
由题意可知，物体在水中上升的高度为，在水中沿斜面运动的距离为，则
则
2.本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共四个大题，26个小题。
第Ⅰ卷 选择题（共36分）
一、选择题（本题共12个小题，每小题只有一个答案最符合题意。每小题3分，本题共36分）
1. 下列说法正确的是（ ）
A. 家用饮水机正常工作时的加热功率约为5W
B. 乌龟爬行速度约为1m/s
C. 夏季室内空调设置的舒适温度约为26℃
D. 将一本物理课本从地上缓慢拿到课桌上，对书做功约为50J
【答案】C
【解析】
【详解】A．一般情况下，家用饮水机正常工作时的加热功率在1000W左右，故A错误；
B．乌龟爬行速度很慢，大约是0.02m/s，故B错误；
C．对于人来说最舒适的室内温度为25℃左右，所以夏季室内空调设置的温度约为26℃，故C正确；
D．物理书的重力约2N，课桌的高度约为80cm，把一本掉在地上的物理书捡到课桌上需做功约为
故D错误。
故选C。
2. 关于声现象，下列说法正确的是（ ）
A. 敲响桌子，却看不到桌面振动，说明发声物体不一定在振动
B. 敲击长钢管的一端，在钢管另一端能听到2次声音，说明声速只与传声介质的种类有关
C. 轰隆隆的雷声震耳欲聋，说明雷声的音调高
D. 窗外优美的琴声对于正在听英语听力的学生是噪声
【答案】D
【解析】
【详解】A．声音是由物体振动产生的，敲响桌子，看不到桌面振动，为了明显地看到桌子的振动，在桌面上撒一些纸屑，故A错误；
B．声速的大小与介质的种类和温度有关，故B错误；
C．声音的大小叫做响度，振幅越大，响度越大，轰隆隆的雷声震耳欲聋，是响度大，故C错误；
D．窗外优美的琴声对于正在听英语听力的学生产生干扰，属于噪声，故D正确。
故选D。
3. 关于透镜及透镜成像规律，下列说法正确的是（ ）
A. 凸透镜和凹透镜对光都有会聚作用
B. 凸透镜焦距越大，对光的偏折能力越强
C. 照相机成像时，需要将物体放在距镜头2倍焦距以外的地方
D. 通过放大镜看到的是一个正立、放大的实像
【答案】C
【解析】
【详解】A．凸透镜对光有会聚作用，凹透镜对光有发散作用，故A错误；
B．凸透镜焦距越大，凸度越小，对光的偏折能力越弱，故B错误；
C．照相时，景物在镜头二倍焦距以外，此时成倒立缩小实像，故C正确；
D．物体与放大镜的距离小于一倍焦距，成正立、放大的虚像，故D错误。
故选C。
4. 如图所示，小演员用力握住杆保持静止。已知小演员重400N，对杆的压力为600N。下列说法正确的是（ ）
A. 小演员受到的摩擦力大小为600N
B. 小演员受到的摩擦力方向竖直向上
C. 若小演员增大握杆的力，小演员受到的摩擦力将增大
D. 若小演员减小握杆的力，并沿杆匀速向下运动，小演员受到的摩擦力将减小
【答案】B
【解析】
【详解】AB．小演员用力握住杆保持静止，所受摩擦力与自身重力是一对平衡力，则摩擦力的大小为400N，方向竖直向上，故A错误，B正确；
C．加大手对杆子的握力时，表演人仍然处于平衡状态，他受到摩擦力和重力是一对平衡力，二力的大小相等，则此时摩擦力大小仍为400N，故C错误；
D．若小演员减小握杆的力，并沿杆匀速向下运动，表演人仍然处于平衡状态，他受到摩擦力和重力是一对平衡力，二力的大小相等，则此时摩擦力大小仍为400N，故D错误。
故选B。
5. 物理课上，同学们在老师的指导下制作了如图所示的“摇摇亮”，其主要原理是将磁铁置于带有金属线圈的透明管中，摇动透明管，使磁铁在里面晃动，线圈中就会有电流产生，使灯亮起来。下列选项中与“摇摇亮”工作原理相同的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．图中开关闭合，螺线管具有磁性，这是电流的磁效应，故A不符合题意；
B．图中是奥斯特实验，说明通电导体周围存在磁场，利用电流的磁效应，故B不符合题意；
C．图中有电源，说明通电导体在磁场中受力作用，故C不符合题意；
D．图中电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故D符合题意。
故D。
6. 汽油机工作过程中的某个冲程如图所示。下列说法正确的是（ ）
A. 该冲程为排气冲程
B. 该冲程将机械能转化为内能
C. 若飞轮转速为1200r/min，则该汽油机1s对外做功10次
D. 该冲程中有热量散失，所以不遵循能量守恒定律
【答案】C
【解析】
【详解】AB．图中进气阀门和排气阀门都关闭，活塞下移，火花塞点火，对外做功，是做功冲程，该冲程将内能转化为机械能，故AB错误；
C．单缸四冲程汽油机的飞轮转速是1200r/min=20r/s，即汽油机飞轮每秒转20圈，对外做功10次，故C正确；
D．热机工作时总是有能量的损失，所以热机效率始终小于1，用来做有用功的那部分能量与气缸散热损失的能量、废气带走的能量、摩擦等机械损耗的能量之和等于燃料燃烧释放的能量，总能量保持不变，遵循能量守恒定律，故D错误。
故选C。
7. 如图是工人使用的甲、乙两种滑轮组，在相同时间内将重为G=500N的物体匀速升高10m，已知每个滑轮重20N，不计绳重和摩擦。下列说法正确的是（ ）
A. 工人使用乙滑轮组更省力
B. 工人使用甲滑轮组时拉力做功为2600J
C. 甲、乙滑轮组的机械效率η甲<η乙
D. F1和F2的功率
【答案】C
【解析】
【详解】不计绳重和摩擦：
A．工人使用甲滑轮组时
工人使用甲滑轮组时
则使用甲滑轮组更省力，故A错误；
B．工人使用甲滑轮组时拉力做功为
故B错误；
C．甲滑轮组的机械效率
乙滑轮组的机械效率
则
故C正确；
D．工人使用乙滑轮组时拉力做功为
则
即F做的功小于F2做的功，而两力做功所用的时间相等，由
得，F1和F2的功率
故选D错误。
故选C。
8. 某同学在运动时不慎扭伤，为减轻疼痛，医生采用了“冷疗法”治疗，其主要采用一种叫氯乙烷的气态有机物，标准大气压下该有机物的熔点为-139℃，沸点为12.3℃。下列说法正确的是（ ）
A. 气态氯乙烷压缩体积会液化放热
B. 固态的氯乙烷为非晶体
C. 氯乙烷喷在患处时会在皮肤上迅速升华放热
D. 在常温常压下，氯乙烷为液态
【答案】A
【解析】
【详解】A．气体液化的方法有降温、加压，气态氯乙烷压缩体积会放热液化，故A正确；
B．固态的氯乙烷有固定熔点，为晶体，故B错误；
C．氯乙烷喷在患处时会在皮肤上迅速升华吸热，故C错误；
D氯乙烷得沸点为12.3℃，在常温常压下，氯乙烷为气态，故D错误。
故选A。
9. 某学校设立了门禁系统，外访人员到访时按下开关S，指示灯L亮起提醒门卫，门卫核实身份后闭合开关S1，电动门才会打开，当开关S断开时，指示灯不亮、电动门关闭。下列电路图符合要求的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】由题意知，有外访人员到访时按下开关S，指示灯L亮起提醒门卫，门卫核实身份后闭合开关S1，电动门才会打开，当开关S断开时，指示灯不亮、电动门关闭，说明电动门和灯泡并联，开关S接干路，S1控制电动门。故ACD不符合题意，B符合题意。
故选B。
10. 如图，甲、乙是“探究电流通过导体产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。下列分析正确的是（ ）
A. 通过U形管两侧液面高度差反映电流通过导体产生热量的多少，利用了等效替代法
B. 甲实验通电一段时间后，右侧容器内空气吸收的热量更多
C. 乙实验探究的是电流通过导体产生的热量与电阻的关系
D. 乙实验通电一段时间后，左侧容器内电阻产生的热量与右侧容器内电阻产生的热量之比为2∶1
【答案】B
【解析】
【详解】A．根据转换法知道，通过U形管两侧液面高度差反映电流通过导体产生热量的多少，故A错误；
B．甲装置中，两电阻串联，通过的电流和通电时间相同，而电阻不同，根据转换法，右侧容器内空气吸收的热量更多，故B正确；
C．乙装置中，右侧两电阻并联后再与左侧电阻串联，容器内两电阻大小相等，根据并联和串联电路电流的规律，通过左侧容器中电阻的电流大于通过右侧容器中电阻的电流，而通电时间相同，故乙实验可以研究电流产生的热量与电流的关系，故C错误；
D．乙实验中，右侧两等值电阻并联，由并联电路电压的规律和欧姆定律知道，通过右侧两电阻的电流相等，根据串联电路电流的规律结合并联电路电流的规律，可知通过左侧容器的电流是通过右侧容器内电阻电流的2倍，由焦耳定律Q=I2Rt知道，在电流电阻和通电时间不变时，产生热量与电流的平方成正比，故通电一段时间后，左侧容器内电阻产生的热量与右侧容器内电阻产生的热量之比为4∶1，故D错误。
故选B。
11. 水平桌面上放有一容器，容器内装有一定质量的水，将物体A、B叠放后一起放入水中，静止时如图甲所示，再将A从B上拿下放入水中，B静止时漂浮，如图乙所示。下列说法不正确的是（ ）
A. 物体A的密度大于物体B的密度
B. 与甲图相比，乙图中水对容器底的压强变小
C. 与甲图相比，乙图中桌面受到的压力变大
D. 甲、乙两图中物体A所受的浮力大小相等
【答案】C
【解析】
【详解】A．由图乙可知，A物体沉底，B物体漂浮，根据物体的浮沉条件可知，A物体的密度大于水的密度，B物体的小于水的密度，所以A物体的密度大于B物体的密度，故A正确，不符合题意；
B．由图可知，甲图中，A、B排开水的体积等于A、B的体积之和，乙图中，A、B排开水的体积小于A、B的体积之和，所以甲图中A、B排开水的体积大于乙图中A、B排开水的体积，则甲图中水的深度大于乙图中水的深度，根据p=ρgh可知，与甲图相比，乙图中水对容器底的压强变小，故B正确，不符合题意；
C．甲、乙图中，容器对桌面的压力都等于容器、物体A、B和容器内水的重力之和，所以与甲图相比，乙图中桌面受到的压力不变，故C错误，符合题意；
D．由图可知，甲、乙两图中物体A排开水的体积相等，根据F浮=ρ液gV排可知，甲、乙两图中物体A所受的浮力大小相等，故D正确，不符合题意。
故选C。
12. 如图甲所示，定值电阻R1和R2串联在电源电压为U的电路中，闭合开关S，R2在10s内产生的热量为5J；定值电阻R1和R2并联在电源电压为2U的电路中，如图乙所示，闭合开关S，R2在10s内产生的热量为180J，下列说法正确的是（ ）
A. 图甲中，R1与R2两端电压之比为1∶2
B. 图甲中通过R1的电流与图乙中通过R1的电流之比为2∶3
C. 相同时间内，甲、乙电路中R1消耗的电能之比为5∶36
D. 甲、乙电路的总功率之比为1∶18
【答案】D
【解析】
【详解】A．图甲中，R2在10s内产生的热量为5J，由得
①
图乙中，R2在10s内产生的热量为180J，由得
②
解①②得，根据电阻一定，电流与电压成正比的结论可知乙图中R2两端的电压为图甲中R2两端电压的6倍，即图甲中R2两端电压为
则图甲中R1两端电压为
图甲两个电阻串联，根据串联分压规律， R1和R2两端的电压之比为
故A错误；
B．图甲中通过R1的电流与图乙中通过R1的电流之比为
故B错误；
C．相同时间内，甲、乙电路中R1消耗的电能之比为
故C错误。
D．由A可知，则甲、乙电路的总功率之比为
故D正确。
故选D。
第Ⅱ卷 非选择题（共64分）
二、填空题（每空2分，共28分）
13. 如图甲所示，硬币的直径是_________cm；如图乙所示，停表的时间为_________s。
【答案】 ①. 1.20 ②. 337.5
【解析】
【详解】[1]由图甲得，刻度尺的分度值为0.1cm，硬币左端在2.00cm位置，右端在3.20cm位置，则硬币的直径是
[2]图乙中停表小表盘的分度值为0.5min，指针在5~6之间，且偏向6位置，读作5min；大表盘的分度值为0.1s，示数为37.5s，则停表的读数是
14. 近年来，全球汽车保有量迅速增长，汽车以汽油作为燃料，汽油属于 _____（选填“可”或“不可”）再生能源。若某汽车内燃机效率为30%，完全燃烧10kg汽油对该汽车做的有用功为 _______J。（q汽油=4.6×107J/kg）
【答案】 ①. 不可 ②. 1.38×108
【解析】
【详解】[1]汽油是化石能源，属于不可再生能源。
[2]完全燃烧10kg汽油放出的热量
Q放=qm=4.6×107J/m3×10kg=4.6×108J
由知道，汽油对该汽车做的有用功为
W =ηQ放=30%×4.6×108J=1.38×108J
15. 如图所示，广元南河湿地公园是白鹤的栖息地，白鹤在水中的像是由光的_________形成的，白鹤看到的水中的“鱼”在鱼实际位置的_________（选填“上”或“下”）方。
【答案】 ①. 反射 ②. 上
【解析】
【详解】[1]平静的水面相当于平面镜，白鹤在水中的像是由光发生反射形成的像。
[2]白鹤看到“鱼”是由于光从水中斜射入空气时发生折射形成的虚像，比实际位置浅一些，即在鱼实际位置的上方。
16. 暑假期间，小王的父母带他到成都欢乐谷游玩，他乘坐过山车在环形跑道上高速行驶时感觉到“天旋地转”，他选取的参照物是_________（选填“过山车”或“地面”）。过山车靠近地面时会掀起地上的落叶，这是因为气体流速越大的地方压强越_________。
【答案】 ①. 过山车 ②. 小
【解析】
【详解】[1]“天”和“地”相对于过山车，位置在发生改变，因此，以过山车为参照物“天”和“地”在运动。
[2]过山车靠近地面时，使空气流动速度加快，所以压强减小，小于其它地方的压强，所以会掀起地上的落叶。
17. 一块实心合金的质量为32g，体积为4cm3，则该合金的密度为______kg/m3，若宇航员将该合金块带到空间站，其质量将_________（选填“变大”“不变”或“变小”）。
【答案】 ①. 8×103 ②. 不变
【解析】
【详解】[1]该合金的密度
[2]若宇航员将该合金块带到太空，位置发生了变化，物体的质量不随位置变化而变化，其质量不变。
18. 物理实验室有一个微型电动机，正常工作时电压为4V，电动机线圈电阻为1Ω，小明将电动机与一个10Ω的定值电阻R0串联接入电压为10V的电路中，电动机恰好能正常工作，则电动机工作1min产生的热量为_________J，转化的机械能为_________J。
【答案】 ①. 21.6 ②. 122.4
【解析】
【详解】[1] 由图知道，电动机与定值电阻R0串联，根据串联电路的电压特点知道，电动机正常时，定值电阻两端的电压
电路中的电流
电动机工作1min产生热量
[2]电动机消耗的电能
转化的机械能
19. 如图甲所示的电路中，电源电压恒为4.5V，R0是阻值为400Ω的定值电阻。R为压敏电阻，其阻值与所受压力F的关系如图乙所示，当压力为0时，闭合开关，电路中的电流为_________A。若甲图中电压表的量程为0~3V，压敏电阻承受的最大压力是_________N。
【答案】 ①. 0.005 ②. 150
【解析】
【详解】[1]由图甲可知：R与R0串联，电压表测量R0两端的电压；当压力为0时，力敏电阻不受力，由图乙可知，此时R=500Ω，则电路中的电流为
[2]若甲图中电压表的量程为0~3V，则当电压表示数为3V时压力最大，此时电路中的电流为
根据串联电流两端的总电压等于各用电器两端的电压之和可得
UR′=U-U0=4.5V-3V=1.5V
力敏电阻的阻值为
由图乙可知，力敏电阻允许测量的最大压力为Fmax=150N。
三、作图与实验探究题（第20、21题各2分，其余各题每空2分，共24分）
20. 如图所示，通电螺线管左端为S极，小磁针处于静止状态。请在括号内标出电源的极性和小磁针右侧的极性。
【答案】
【解析】
【详解】图中螺线管的左侧为S极，则右侧为N极，根据安培定则知，电流从左侧流入，电源左侧为正极，根据异名磁极相互吸引，右侧N极吸引小磁针的S极，因而小磁针右侧为N极。如下图
21. 小李打扫卫生时需要将一个重物搬离地面，由于力气太小无法搬动，聪明的他想到了滑轮组可以省力，于是他找来家里的2个滑轮组，请你帮他选择其中一个滑轮组用来提升重物以达到最省力的目的（两幅图都画不得分。绳子需要绕过每一个滑轮，忽略动滑轮重力）。
【答案】
【解析】
【详解】因为要最省力，所以选择两个动滑轮的滑轮组，连接如下图所示：
22. 小明在做“水的沸腾实验”时，图甲为他用到的实验装置，图乙为某时刻温度计的示数，图丙为小明绘制的温度随加热时间变化的图象。
（1）实验装置的组装顺序为_________（选填“自上而下”或“自下而上”）。
（2）图乙中温度计示数为_________℃。
（3）由图丙可知，当地大气压_________（选填“高于”“等于”或“低于”）标准大气压。
【答案】（1）自下而上
（2）94 （3）低于
【解析】
【小问1详解】
酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度，因此必须按照“自下而上”的顺序进行。
【小问2详解】
图乙中温度计的分度值为1℃，则该温度计的示数为94℃。
【小问3详解】
由图像丙知，水从t1开始沸腾，沸腾时，不断吸收热量，温度保持98.4℃不变，所以本实验中水的沸点是98.4℃。1标准大气压下水的沸点是100℃，气压低，水的沸点低，由此可知此地大气压低于标准大气压低。
23. 玲玲学习压强知识后，利用小桌、海绵、砝码等器材来“探究影响压力作用效果的因素”，实验过程如图中甲、乙、丙所示。
（1）通过甲、乙实验能够得到的结论是_________。
（2）下列事例中，直接应用到由乙、丙实验所得结论的是_________（填序号）。
①压路机的滚轮质量很大
②书包的背带设计的宽些
③鞋底上凹凸不平的花纹
（3）如图丁的实验中，将质量分布均匀的物体沿竖直方向切成大小不同的两块，将左边部分移开后，发现海绵的凹陷程度不变，由此得出“压力的作用效果与受力面积无关”的结论，此探究过程中存在的问题是_________。
【答案】（1）受力面积相同时，压力越大，压力的作用效果越明显
（2）② （3）没有控制压力的大小相同
【解析】
【小问1详解】
通过甲、乙实验能够得到，受力面积相同时，压力越大，海绵的凹陷程度越明显，可得的结论是受力面积相同时，压力越大，压力的作用效果越明显。
【小问2详解】
由乙、丙实验可得：压力相同时，受力面积越小，压力的作用效果越明显。
①．压路机的滚轮质量很大，是受力面积相同时，通过增大压力，增大压力的作用效果，故①不符合题意；
②．书包的背带设计的宽些，是压力相同时，通过增大受力面积，减小压力的作用效果，故②符合题意；
③．鞋底上凹凸不平的花纹，是压力不变时，通过增大接触面粗糙程度，增大摩擦力，故③不符合题意。
故选②。
【小问3详解】
如图丁的实验中，将质量分布均匀的物体沿竖直方向切成大小不同的两块，将左边部分移开后，发现海绵的凹陷程度不变，由此得出“压力的作用效果与受力面积无关”的结论，此探究过程中存在的问题是改变受力面积的同时，也改变压力大小，没有控制压力的大小相同。
24. 图甲是丽丽做“测量小灯泡电功率”的实验电路图，小灯泡上标有“2.5V”字样，电源由两节新干电池串联而成。
（1）检查电路的连接，她发现有一根导线连接错了，请你在图甲中应改动的导线上打“×”，并用笔画线代替导线画出正确的连线_________；
（2）闭合开关后，丽丽发现电流表无示数，电压表示数接近电源电压，则电路中出现的故障可能是_________；
A. 灯泡短路B. 灯泡断路
C. 滑动变阻器短路D. 滑动变阻器断路
（3）排除故障后，丽丽闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，要测量小灯泡的额定功率，应将图甲中滑片P向_________（选填“左”或“右”）移动，直至电压表的示数为2.5V；
（4）丽丽完成上述实验后，又设计了下列四种测量小灯泡电功率的电路图，定值电阻R0的阻值已知，电源电压恒定且始终满足要求但未知，其中能测出该小灯泡额定功率的电路图是_________。
A. B.
C. D.
【答案】（1） （2）B
（3）右 （4）C
【解析】
【小问1详解】
原电路图中，电压表并联在灯泡和滑动变阻器两端是错误的，在测量小灯泡电功率的实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端，如下图
【小问2详解】
闭合开关后，丽丽发现电流表无示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即电路中出现的故障可能是灯泡断路，故B符合题意，ACD不符合题意。
故选B。
【小问3详解】
排除故障后，丽丽闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.2V，小于灯泡额定电压2.5V，要测量小灯泡的额定功率，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将图甲中滑片P向右移动，直至电压表的示数为2.5V。
【小问4详解】
A．当闭合开关S1、S2时，电流从电流表上端流入，下端流出；当闭合开关S1、S3时，电流从电流表下端流入，上端流出，即电流表会出现接线柱接反的现象，故A不符合题意；
B．当闭合开关S1、S2时，电压表上端为正，下端为负；当闭合开关S1、S3时，电压表下端为正，上端为负，即电压表会出现接线柱接反的现象，故B不符合题意；
C．闭合开关S、S1，断开开关S2，移动变阻器的滑片，使电压表示数为2.5V，此时灯正常发光；保持滑片位置不动，闭合S、S2，断开开关S1，记下电压表的示数U1，此时电压表测R0与灯两端的总电压，因电路的连接没有改变，各电阻的大小和电压没有改变，灯仍正常发光，由串联电路电压的规律，R0的电压
通过R0的电流，即灯的额定电流
根据P=UI可求灯的额定功率，故C符合题意；
D．当开关S接1时，灯泡和R0被短路；当开关S接2，灯泡被短路，因此测出灯泡的额定电流和额定电压，故D不符合题意。
故选C。
四、解答题（解答应写出必要的文字说明、公式、演算步骤、数值和单位。25题5分，26题7分，共12分）
25. 如图所示的电路中，电源电压恒为6V，R0是定值电阻，小灯泡L上标有“?V 3W”字样（不考虑灯泡电阻变化），滑动变阻器的规格为“18Ω 2A”。当S、S1、S2均闭合时，小灯泡恰好正常发光，电流表示数为1.5A，求：
（1）小灯泡正常工作1min产生的热量；
（2）电阻R0的阻值；
（3）闭合S、断开和，移动滑动变阻器的滑片P，当R0的电功率为1.5W时，滑动变阻器接入电路的阻值。
【答案】（1）180J
（2）
（3）
【解析】
【小问1详解】
由 知道，小灯泡产生的热量为
【小问2详解】
由图可知，当S、S1、S2均闭合时，R0与L并联，R1被短路，电流表测量干路的总电流，小灯泡恰好正常发光，根据并联电路的电压特点知道，R0和灯泡L两端的电压
则通过小灯泡的电流
根据并联电路的电流特点知道 ，通过定值电阻的电流
由知道，R0的阻值
【小问3详解】
闭合S、断开S1和S2，R0、R1串联，由知道，电路中的电流
由知道,电路中总电阻
滑根据串联电路的电阻特点知道，滑动变阻器R1接入电路的阻值
26. 斜面在生产生活中应用非常广泛。如图甲所示，利用斜面将水中的物体拉出来，若牵引汽车重，共有4个车轮，每个车轮与地面的接触面积为。整个过程中，汽车以2m/s的速度匀速行驶，物体从A到C的过程中，绳子拉力的功率P随时间t的关系如图乙所示。已知B点为斜面AC的中点，斜面AB的长为s，高为h，s=2h。物体的质量为80kg，体积为，不计绳子与滑轮间的摩擦和绳重。求：（水的密度为，g取）
（1）汽车静止时，对地面的压强；
（2）物体全部出水后所受斜面的摩擦力的大小；
（3）物体在水中上升的过程中，斜面的机械效率。（结果精确到0.1%）
【答案】（1）
（2）300N （3）
【解析】
【小问1详解】
汽车静止时对地面的压力
4个车轮与地面的接触面积
汽车静止时，对地面的压强
【小问2详解】
由图乙知：物体全部出水后，拉力的功率P=1400W，则
物体全部出水后受到拉力F、重力G、摩擦力f和支持力FN（因为支持力的方向始终与物体移动方向垂直，故支持力对物体不做功）。
物体的重力
由题意知，物体全部出水后物体上升的高度为h，沿斜面运动的距离为s，s=2h。则
即
解得f=300N，故物体全部出水后所受斜面摩擦力的大小为300N。
【小问3详解】
由图乙知，物体在水中时拉力的功率，则
由题意可知，物体在水中上升的高度为，在水中沿斜面运动的距离为，则
则
相关试卷
精品解析：2024年四川省广元市中考物理试题（原卷版）： 这是一份精品解析：2024年四川省广元市中考物理试题（原卷版），共8页。试卷主要包含了 1883年人类发明了汽油机等内容，欢迎下载使用。
2024年四川省广元市中考物理试题（原卷版+解析版）： 这是一份2024年四川省广元市中考物理试题（原卷版+解析版），文件包含2024年四川省广元市中考物理试题原卷版docx、2024年四川省广元市中考物理试题解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。
2024年四川省广元市旺苍县中考三模物理试题（原卷版+解析版）： 这是一份2024年四川省广元市旺苍县中考三模物理试题（原卷版+解析版），共30页。试卷主要包含了8A等内容，欢迎下载使用。
