山西省运城市临猗县多校2024届九年级上学期期末教学评估物理试卷(含答案)

这是一份山西省运城市临猗县多校2024届九年级上学期期末教学评估物理试卷(含答案)，共16页。试卷主要包含了单选题，简答题，实验题，计算题，作图题，填空题等内容，欢迎下载使用。


一、单选题
1．下列有关数据符合生活实际的是( )
A.一节新干电池的电压为2V
B.家用空调的电流约为0.2A
C.洗衣机正常工作时的电压为220V
D.物理实验室中一根导线的电阻约为1kΩ
2．安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”、“错”抢答比赛中，下列选项应答“对”的是( )
A.若空气开关“跳闸”，一定是使用了大功率用电器
B.使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
C.家庭电路的开关，接在零线或火线上都可以
D.雷雨天气可以打着雨伞在开阔地上行走
3．水壶内的水沸腾时，壶盖被水蒸气顶起，此过程中能量转化关系与下列图中内燃机工作的哪个冲程相同( )
A.B.C.D.

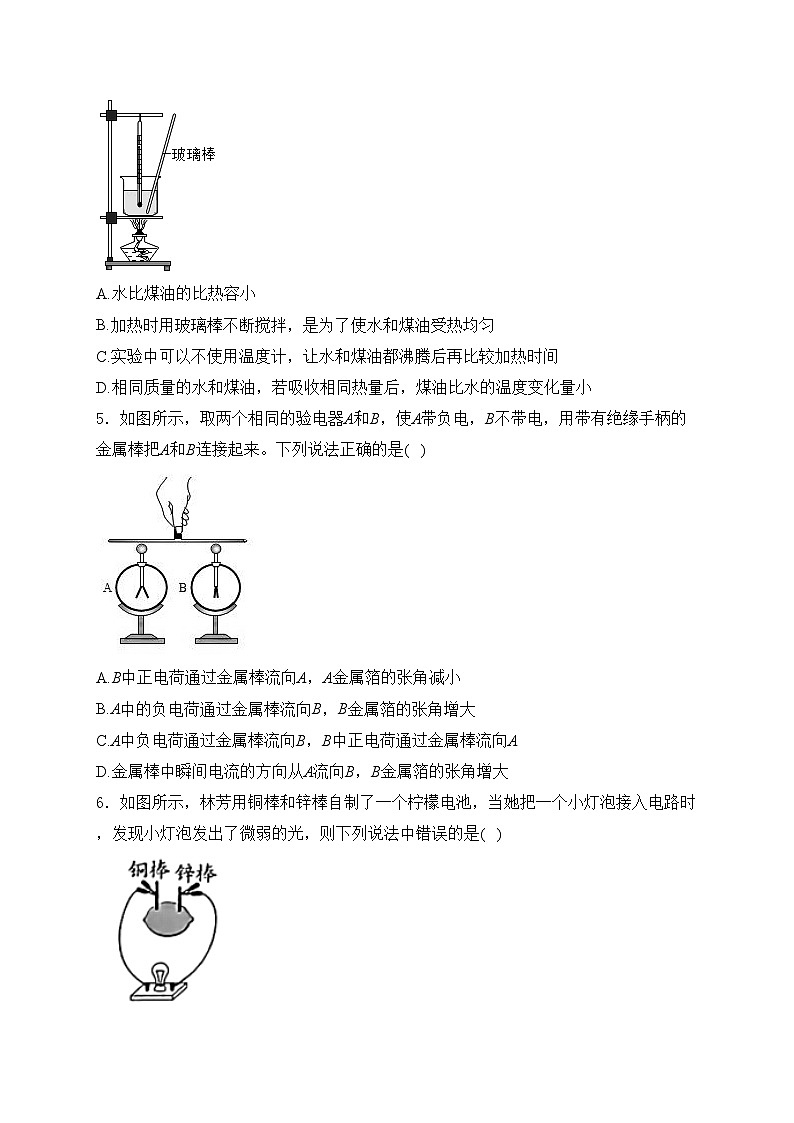

4．用如图所示的装置，先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次实验表明：要让水和煤油升高相同的温度，水需要的加热时间更长。下列关于该实验的操作及分析正确的是( )
A.水比煤油的比热容小
B.加热时用玻璃棒不断搅拌，是为了使水和煤油受热均匀
C.实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间
D.相同质量的水和煤油，若吸收相同热量后，煤油比水的温度变化量小
5．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是( )
A.B中正电荷通过金属棒流向A，A金属箔的张角减小
B.A中的负电荷通过金属棒流向B，B金属箔的张角增大
C.A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D.金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
6．如图所示，林芳用铜棒和锌棒自制了一个柠檬电池，当她把一个小灯泡接入电路时，发现小灯泡发出了微弱的光，则下列说法中错误的是( )

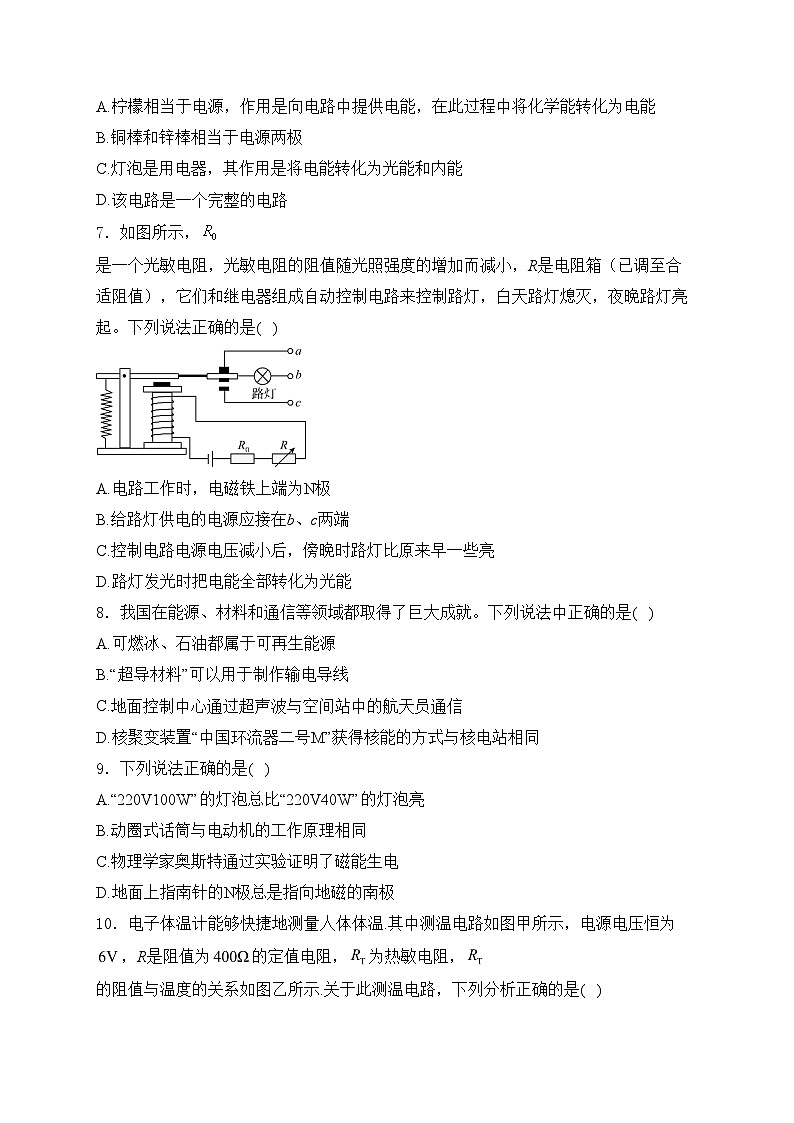

A.柠檬相当于电源，作用是向电路中提供电能，在此过程中将化学能转化为电能
B.铜棒和锌棒相当于电源两极
C.灯泡是用电器，其作用是将电能转化为光能和内能
D.该电路是一个完整的电路
7．如图所示，是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天路灯熄灭，夜晚路灯亮起。下列说法正确的是( )
A.电路工作时，电磁铁上端为N极
B.给路灯供电的电源应接在b、c两端
C.控制电路电源电压减小后，傍晚时路灯比原来早一些亮
D.路灯发光时把电能全部转化为光能
8．我国在能源、材料和通信等领域都取得了巨大成就。下列说法中正确的是( )
A.可燃冰、石油都属于可再生能源
B.“超导材料”可以用于制作输电导线
C.地面控制中心通过超声波与空间站中的航天员通信
D.核聚变装置“中国环流器二号M”获得核能的方式与核电站相同
9．下列说法正确的是( )
A.“220V100W”的灯泡总比“220V40W”的灯泡亮
B.动圈式话筒与电动机的工作原理相同
C.物理学家奥斯特通过实验证明了磁能生电
D.地面上指南针的N极总是指向地磁的南极
10．电子体温计能够快捷地测量人体体温.其中测温电路如图甲所示，电源电压恒为，R是阻值为的定值电阻，为热敏电阻，的阻值与温度的关系如图乙所示.关于此测温电路，下列分析正确的是( )
A.当温度升高时，电压表示数增大B.当温度降低时，电路中的总功率变小
C.当温度为，电压表的示数为D.当电压表示数为时，温度为
二、简答题
11．小明发现空调电源线都很短，电工师傅告诉小明：国家规定大功率用电器的电源线不宜过长。请你用物理知识解释空调电源线不宜过长的原因。
三、实验题
12．某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验.
（1）闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是_____________；
（2）排除故障后，先将的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为_____________A；
（3）接下来断开开关，取下的定值电阻，换成的定值电阻，闭合开关，应向_____________（选填“A”或“B”）端移动滑片，直至电压表示数为定值时，读出电流表的示数.再更换的定值电阻继续实验，实验数据记录在下面表格中：
（4）由实验数据可知：_____________.
13．为测量某待测电阻的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验.
（1）在如图乙所示的电路中，闭合开关，移动滑片P，发现电压表示数为零，电流表有示数，经分析电路连接不完整，具体原因是_____________，请在图乙中用笔画线代替导线将电路连接完整；
（2）正确连接电路后，某次测量时，电压表的示数为，电流表的示数为，则待测电阻的阻值为_____________Ω；实验时应多测几组数据，求电阻的平均值，目的是_____________；
（3）某实验小组实验时发现电压表已损坏，为测量的阻值，他们经过讨论设计了如图丙所示的电路图.已知电源电压不变，定值电阻的阻值为R，闭合开关、断开时电流表读数为；同时闭合开关和时电流表读数为，则____________（用表示）；
（4）实验小组完成实验后，他们经过讨论，认为用图甲的电路图还可以完成_____________实验.（至少填写一个实验名称）
14．在“测量小灯泡的电功率”实验中，小华准备了以下器材：电源、标有“”的小灯泡、电流表、电压表、滑动变阻器、开关、导线若干.请完成下列问题：
（1）闭合开关S，发现灯泡不亮，电流表有示数，电压表无示数，该电路故障可能是_____________；
（2）排除故障后，闭合开关S，移动滑片P，同时眼睛要观察_____________表的示数，直到示数为_____________时，小灯泡正常发光，记录电压表和电流表的示数；
（3）继续移动滑片P，让电压表示数低于，某时刻电流表示数如图乙所示为_____________A，观察灯泡亮度并记录电表示数，继续缓慢移动滑片P，让电压表示数高出少许，观察灯泡亮度并记录电表示数.小华根据所有实验数据作出了小灯泡的图像如图丙所示，则小灯泡的额定功率为_____________W；
（4）根据小灯泡的图像变化，还可以发现_____________.
15．随着社会主义新农村建设的不断深入，太阳能路灯已经在广大农村社区随处可见。太阳能路灯的核心部件是光电板，光电板可以把太阳能转化为电能并以化学能的形式储存或直接对外供电。物理兴趣小组想探究影响光电板吸收太阳能的多少与哪些因素有关，为此他们提出了如下猜想：
猜想1：光电板吸收太阳能的多少可能与光电板的面积有关；
猜想2：光电板吸收太阳能的多少可能与光电板的光照时间有关；
猜想3：光电板吸收太阳能的多少可能与光电板的颜色有关。
根据以上猜想，他们把不同大小、涂有不同颜色的光电板正对太阳光照射不同的时间，然后再分别让它们对小灯泡供电直到小灯泡熄灭，并记录小灯泡的发光时间于下表中：
请完成下面的问题：
（1）实验中是通过比较_________来比较光电板吸收太阳能的多少；
（2）本次实验所选用的小灯泡的规格应该是_________（选填“相同”或“不同”）的；
（3）要验证猜想1，需要分析表中_________（选填表中的序号）三组数据；分析表中①、⑥、⑦三组数据，我们可以得出结论：光电板吸收太阳能的多少与_________有关。
16．小梦在实验室做电磁实验时，不小心把两端分别写着“N”和“S”的条形磁铁摔到了地上，断成两个分别写着“N”和“S”的半截磁铁，她认为：“条形磁铁断了后，每个半截磁铁就会只剩下一个磁极.”请你补充一些实验器材并设计实验，证明小梦的观点是错误的.
（1）补充的器材：_____________；
（2）实验步骤：__________________________；
（3）实验现象和结果分析：_____________.
四、计算题
17．体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示.已知电源电压恒定，定值电阻为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0~0.6 A，踏板重力不计，则：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12 A，电源电压为多少？
（2）当体重计示数为600 N时，消耗的电功率为多少？
（3）此体重计所能测量的最大体重为多少？
18．如图甲所示是某学校新安装的一部电热直饮水机，它不仅方便快捷，还很安全。内部带有滤芯，将水过滤到可饮用标准后，再利用内部的电热丝将水烧开，打开水龙头即可有开水饮用，同时还有保温功能。如图乙所示是它的简化电路示意图（均为电热丝），其各项参数如表。
（1）电热直饮水机处于保温状态时的工作电流是多少？
（2）电热丝的阻值是多少？
（3）在1个标准大气压下，直饮水机的热胆装满11kg的水，电热直饮水机在加热状态下正常工作40min，可将水由20℃加热到沸腾。则电热直饮水机的加热效率是多少？[，，g取10N/kg]
五、作图题
19．目前世界大多数国家都采用呼气式酒精测试仪，对驾驶员进行现场检测.酒精测试仪中装有酒精气体传感器，它是一种气敏电阻，其阻值随酒精气体浓度的增大而减小，从而引起电路中电流和电压的变化.请你用笔画线代替导线将图中给出的电路元件连接成一个酒精测试仪的工作电路.（要求：驾驶员呼出的酒精气体浓度越大，测试仪中电压表的示数也越大）
六、填空题
20．家庭电路的触电事故都是人体直接或间接跟_____________线接触造成的，我们可以用试电笔判断火线和零线.如图所示是试电笔的结构，在使用试电笔时手需接触试电笔的_____________（选填“笔尖”和“笔尾”）金属体，当试电笔的氖管发光时说明检测的导线为火线，这时检测者（选填“会”或“不会”）发生触电事故，原因是_____________。
21．如图是一位“发明家”设计的一种水动机。利用上水池的水使水轮发电机发电，然后，利用发电机发出的电能驱动抽水机把下水池的水再抽回上水池（一部分电能供用电器使用）。这样不断循环下去，就可以制成一个永动机。这个永动机______（填“能”或“不能”）持续运转，因为它违背了______定律。
22．阅读短文，回答问题。
电热服
电热服是将电源、控温装置、安全保护装置、发热元件等通过导线连接组成电路，利用电源控制服装内部的电热元件产生热量的一类服装的总称。电热服一开始主要是为在寒冷环境中的士兵、工人、户外运动者所研发的，能在极寒的环境中保暖御寒，减少冻伤，确保人在舒适的温度下更好地工作或锻炼。
电热服通过移动电源提供能量，发热元件（柔软发热片）为身体提供热量，保暖身体，抵御严寒。移动电源在家庭电路中直接充电，非常方便。电热服的温度可以通过控温装置调控，用户可以根据环境温度和自身情况调整为自己最适宜最舒服的温度。电热服中有过热保护装置，温度较高时自动跳转至低档位，进行恒温保暖；检测到用户停止使用时，能自动断电，不用担心忘记关掉电源。目前，设计者通过过压保护、过流保护、短路保护等多重保护手段，使它变得更加安全。
（1）电热服的移动电源在充电时，在电路中的“身份”是________（选填“电源”或“用电器”）。
（2）发热元件（柔软发热片）的工作原理是利用了电流的________效应。
（3）电热服温度过高时，过热保护装置会在电源电压一定的条件下将电路的总电阻________（选填“调高”或“调低”）。
（4）除过热保护装置，电热服中还有的保护措施是________。（写出一条即可）
参考答案
1．答案：C
解析：A、一节新干电池的电压为1.5V，故A错误；
B、家用空调的电流约为5A，故B错误；
C、洗衣机正常工作时的电压为220V，故C正确；
D、物理实验室中一根导线的电阻非常小，可以忽略不计，故D错误。
故选：C。
2．答案：B
解析：A.家庭电路中空气开关跳闸，可能是用电器的总功率过大，也可能是电路中发生了短路，故A错误；
B.三孔插座中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故B正确；
C.家庭电路的开关，一定要接在火线上，故C错误；
D.打雷时，一定要第一时间远离空旷的地方，尽快走进室内躲避，同时举起雨伞等于增加了身体的高度，也会使人增加被雷直接击中的可能，故D错误。
故选：B。
3．答案：C
解析：水壶内的水沸腾时，壶盖被水蒸气顶起，此过程中是将内能转化为机械能，内燃机工作的做功冲程能量转化关系与其相同，故ABD不符合题意；故C符合题意。
故选C。
4．答案：B
解析：
5．答案：B
解析：A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A上的部分负电荷会转移到B上，因此验电器B的金属箔由于带负电会张开，A金属箔的张角减小；电流的方向与负电荷定向移动的方向相反，因此电流方向是由B到A，故B正确。
故选：B。
6．答案：D
解析：
7．答案：C
解析：A、根据图示可知，电流从电磁铁的上端流入，根据安培定则可知，电磁铁的上端为S极，故A错误；
B、晚上时的光线暗，光敏电阻的电阻值大，电路中的电流值小，所以静触点与a接通，所以要达到晚上灯亮，白天灯灭，则路灯供电的电源应接在a、b之间，故B错误；
C、电源电压减小后，在其它条件不变时，根据欧姆定律可知，电路中的电流变小，电磁铁中的磁性变弱，傍晚时路灯比原来早一些亮，故C正确；
D、路灯工作时电能转化为光能、内能，不是全部转化为光能，故D错误。
故选：C。
8．答案：B
解析：A、可燃冰、石油等能源在地球上的储量是有限的，消耗后不可能再生，属不可再生能源，故A错误；
B、“超导材料”可以用于制作输电导线，降低输电过程中的电能损失，故B正确；
C、地面控制中心通过电磁波与空间站中的航天员通信，故C错误；
D、“中国环流器二号M”是新一代可控核聚变研究装置，核电站是利用核裂变链式反应发电的，由此可知两者获得核能的方式不同，故D错误。
故选：B。
9．答案：D
解析：A.“220V100W”的灯泡和“220V40W”的灯泡，额定电压相同，不知道实际电压大小关系和实际电流关系，无法确定两灯的实际功率的关系，不能确定哪个灯亮，故A错误；
B.动圈式话筒是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力转动的原理工作的，它们的原理不同，故B错误；
C.物理学家奥斯特通过实验证明了通电导体周围存在着磁场，即电生磁，故C错误；
D.地球是一个大磁体，地磁的南极在地理的北极附近，地磁的北极在地理的南极附近，所以指南针静止时，指南针的N极指向地磁的南极即地理北极，故D正确。
故选D。
10．答案：B
解析：
11．答案：见解析
解析：空调属于大功率用电器，在电源电压一定时，由可知，此时通过电源线的电流较大；电源线越长，电阻越大，故由可知，相同时间内，电阻越大，电流通过电源线产生的热量越多，空调电源线温度升高，容易烧坏绝缘皮，甚至引起火灾，所以空调电源线不宜过长。
12．答案：（1）定值电阻R断路；（2）0.4；（3）B；（4）导体两端的电压一定时，通过导体的电流与导体的电阻成反比
解析：
13．答案：（1）电压表负接线柱没有接入电路（叙述合理即可）
（2）5；减小实验误差；（3）；（4）探究电流与电压的关系（合理即可）
解析：
14．答案：（1）小灯泡短路；（2）电压；；（3）0.2；0.75；（4）小灯泡灯丝电阻随温度的升高而增大
解析：
15．答案：（1）小灯泡发光时间
（2）相同
（3）①④⑤；光照时间
解析：（1）由表格中数据可知，实验中是通过比较小灯泡发光时间的长短来比较光电板吸收太阳能的多少的。
（2）实验中是通过比较小灯泡发光时间的长短来比较光电板吸收太阳能的多少的，应使小灯泡相同时间内消耗相同电能，故小灯泡的规格应该是一样的。
（3）根据控制变量法，要验证猜想“光电板吸收太阳能的多少可能与光电板的面积有关”应控制光照时间和光电板表面所涂颜色相同，使光电板的面积不同，故应选择实验①④⑤。
表中①、⑥、⑦三组数据的光电板的面积和光电板表面所涂颜色相同，光照时间不同，小灯泡发光时间不同，故可得出结论光电板吸收太阳能的多少与光照时间有关。
16．答案：见解析
解析：（1）小磁针
（2）用小磁针的一极分别和半截磁铁的两端靠近，观察是否会被吸引或排斥
（3）小磁针的一极会被半截磁铁的一端排斥，被另一端吸引，说明半截磁铁的两端分别是磁铁的两个不同磁极，因此小梦的观点是错误的
17．答案：（1）6 V
（2）0.45 W
（3）1200 N
解析：（1）由图甲可知，闭合开关S，定值电阻与压敏电阻R串联
由图乙可知，当体重计空载时，，此时电路电流
则电源电压
答：电源电压为6 V.
（2）由图乙可知，当体重计示数为600 N时，压敏电阻的阻值
此时电路中的电流
则定值电阻消耗的电功率
答：当体重计示数为600 N时，消耗的电功率为0.45 W.
（3）电流表量程为0~0.6 A，当电路中的电流为0.6 A时，压敏电阻的阻值最小，由图乙可知，此时体重计测量的是其所能测量的最大体重
由欧姆定律可得，此时电路的总电阻
压敏电阻的阻值
由图乙可知，所能测量的最大体重为1200 N
答：此体重计所能测量的最大体重为1200 N.
18．答案：（1）0.5A（2）22Ω（3）70%
解析：（1）由可知，电热直饮水机处于保温状态时的工作电流：
（2）由图乙可知，当S、都闭合时，只有工作，当S闭合，断开时，串联；
根据串联电路的电阻特点可知，串联电路的总电阻大于任一分电阻，
所以当S、都闭合时，只有工作，电路中的总电阻最小，根据可知，电路中的电功率最大，直饮水机处于加热状态；
根据可知，的阻值：
（3）一个标准大气压下，水的沸点是100℃，
水吸收的热量：
由可知，直饮水机消耗的电能：
电热直饮水机的加热效率：
19．答案：见解析
解析：
20．答案：火；笔尾；不会
解析：试电笔内电阻的阻值很大，加上人体电阻使电路中总电阻变大，根据可知，电压一定时，电路中电流很小，尽管电流会通过人体，但人体不会触电
21．答案：不能；能量守恒
解析：因为抽水发电，发电又抽水的过程中，是机械能与电能的相互转化，在此过程中，有部分机械能和部分电能会转化为内能，即机械能和电能都会逐渐减少，所以机械能和电能的总量不守恒，发电机和抽水机就不可能不停地运转下去。不可能永远有供用电器工作的电。
22．答案：（1）用电器（2）热（3）调高（4）过压保护
解析：（1）电热服的移动电源在充电时，电热服消耗电能，在电路中相当于用电器；
（2）发热元件（柔软发热片）的工作原理是利用了电流的热效应；
（3）电热服温度过高时，电流中的电流过大，根据可知，过热保护装置会在电源电压一定的条件下将电路的总电阻调高；
（4）设计者通过过压保护、过流保护、短路保护等多重保护手段，使它变得更加安全。
实验次数
1
2
3
5
10
20
0.2
0.1
序号
光电板的面积
（）
光照时间
（）
光电板表面所
涂颜色
小灯泡发光
时间（s）
①
0.1
10
黑色
180
②
0.1
10
绿色
120
③
0.1
10
白色
30
④
0.2
10
黑色
360
⑤
0.3
10
黑色
540
⑥
0.1
20
黑色
360
⑦
0.1
30
黑色
540
电热直饮水机
热水温度：100℃
保温功率：110W
热胆容积：11L
额定电压：220V
加热功率：2200W
频率：50Hz
