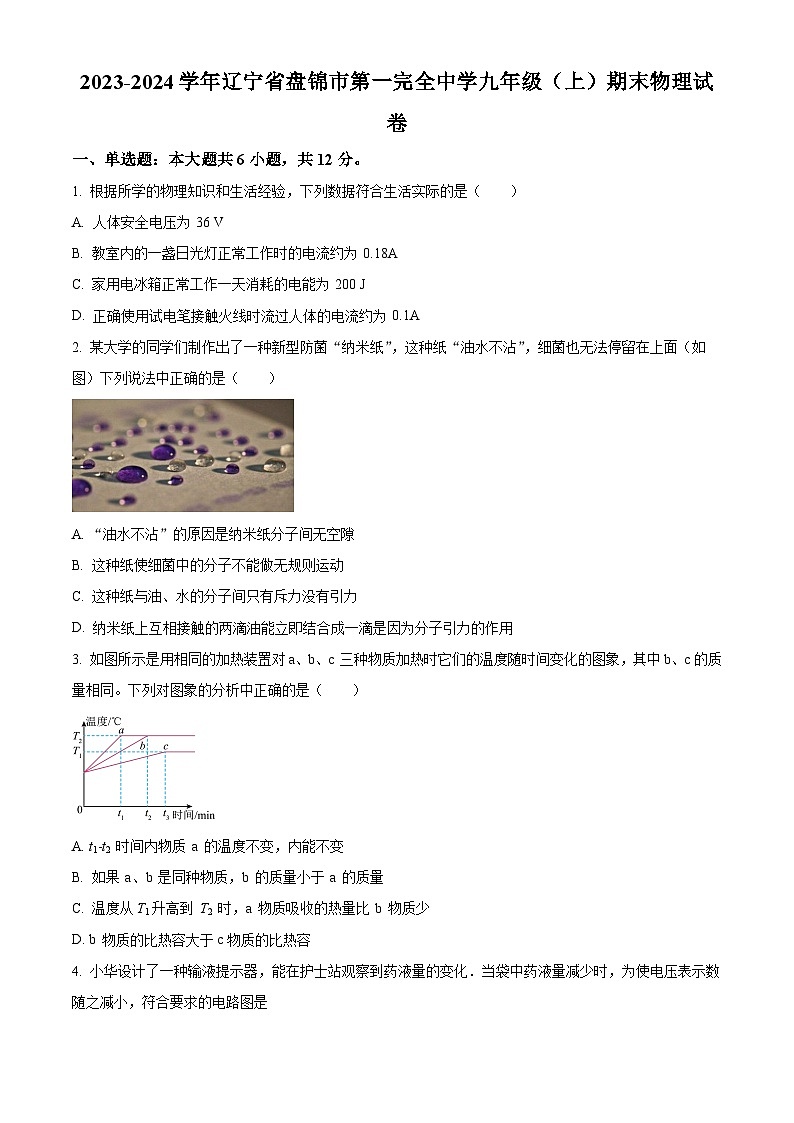

辽宁省盘锦市第一完全中学2023-2024学年九年级上学期期末物理试卷 （原卷版）
展开
这是一份辽宁省盘锦市第一完全中学2023-2024学年九年级上学期期末物理试卷 （原卷版），共8页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1. 根据所学的物理知识和生活经验，下列数据符合生活实际的是（ ）
A. 人体安全电压为 36 V
B. 教室内的一盏日光灯正常工作时的电流约为 0.18A
C. 家用电冰箱正常工作一天消耗的电能为 200 J
D. 正确使用试电笔接触火线时流过人体的电流约为 0.1A
2. 某大学的同学们制作出了一种新型防菌“纳米纸”，这种纸“油水不沾”，细菌也无法停留在上面（如图）下列说法中正确的是（ ）
A. “油水不沾”的原因是纳米纸分子间无空隙
B. 这种纸使细菌中的分子不能做无规则运动
C. 这种纸与油、水的分子间只有斥力没有引力
D. 纳米纸上互相接触的两滴油能立即结合成一滴是因为分子引力的作用
3. 如图所示是用相同的加热装置对a、b、c 三种物质加热时它们的温度随时间变化的图象，其中b、c的质量相同。下列对图象的分析中正确的是（ ）
A. t1-t2 时间内物质 a 的温度不变，内能不变
B. 如果 a、b 是同种物质，b 的质量小于 a 的质量
C. 温度从T1升高到 T2 时，a 物质吸收的热量比 b 物质少
D. b 物质的比热容大于c物质的比热容

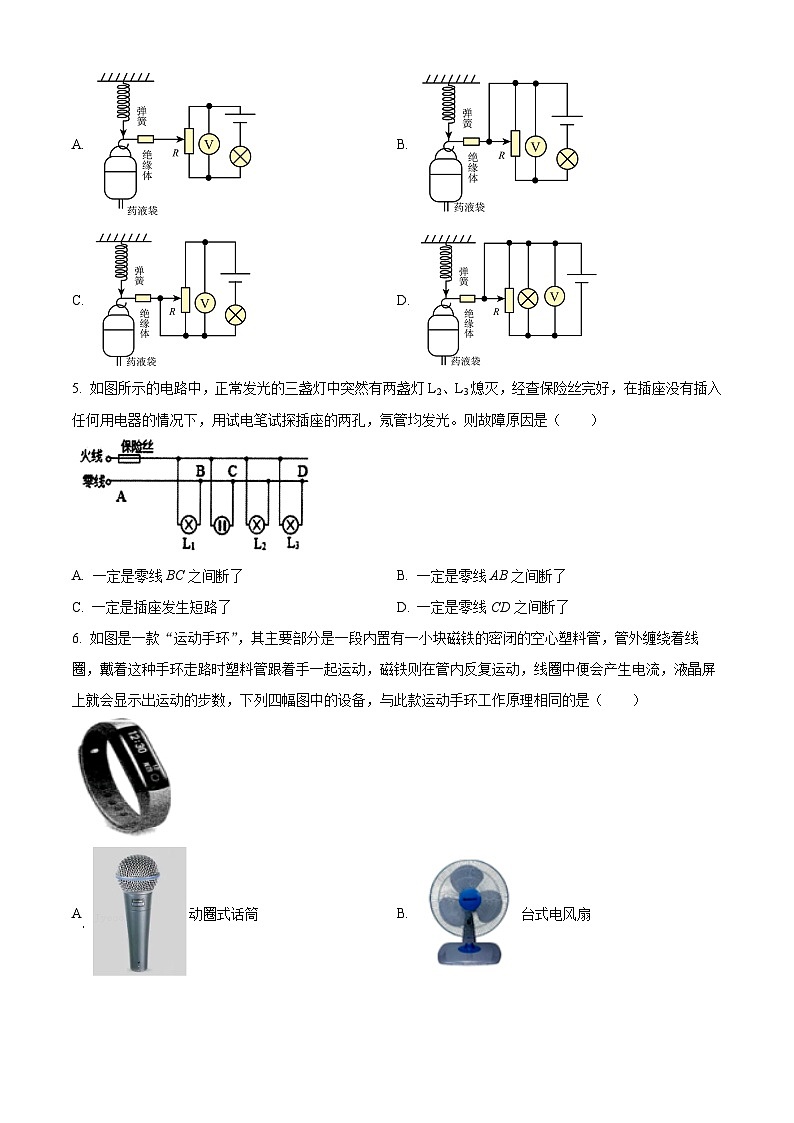

4. 小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是
A. B.
C. D.
5. 如图所示的电路中，正常发光的三盏灯中突然有两盏灯L2、L3熄灭，经查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔试探插座的两孔，氖管均发光。则故障原因是（ ）
A. 一定是零线BC之间断了B. 一定是零线AB之间断了
C. 一定是插座发生短路了D. 一定是零线CD之间断了
6. 如图是一款“运动手环”，其主要部分是一段内置有一小块磁铁的密闭的空心塑料管，管外缠绕着线圈，戴着这种手环走路时塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数，下列四幅图中的设备，与此款运动手环工作原理相同的是（ ）
A 动圈式话筒B. 台式电风扇
C. 电磁继电器D. 电磁起重机
二、多选题：本大题共3小题，共6分。
7. 如图所示的四个电路中，为已知阻值的定值电阻，可以测出未知电阻阻值的电路是（ ）
A. B.
C. D.
8. 关于家庭电路，下列说法中不正确的是（ ）
A. 空气开关在人体触电时会自动切断电路
B. 家庭电路中总电流过大，可能是由于电路中用电器的实际功率过大引起的
C. 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D. 只要发生漏电，漏电保护器会自动切断电源，起保护作用
9. 如图所示电路，电源电压保持不变，滑动变阻器的最大阻值为30Ω，电压表的量程为0~3V，灯L1和L2分别标有“2V 0.4W”“2.5V 0.625W”的字样，忽略温度对灯丝电阻的影响。闭合开关S、S1，调节滑动变阻器滑片，当电压表示数为2V时，L2正常发光；在保证电路安全的情况下，下列说法正确的是（ ）
A. 电源电压为4.5V
B. 闭合开关S、S1，滑动变阻器接入电路的阻值范围为8Ω~20Ω
C. 只闭合开关S，调节滑动变阻器滑片可使L1、L2正常发光
D. 只闭合开关S，通电10s，电路最多消耗9J的电能
三、填空题：本大题共6小题，共10分。
10. 如图所示是小林家的电能表，他家同时使用的用电器总功率不能超过___________W，他让一盏“220V 100W”的电灯单独正常工作30min，这段时间电能表转盘转了 120 转，则每消耗 1kW•h 的电能，电能表转盘转___________转。我国建有大型核电站，利用核能发电，核能是___________能源。（选填“一次”或“二次”）。
11. 如果加在定值电阻两端的电压从 6 V 增加到 8 V 时，通过定值电阻的电流相应增加了 0.2 A，则该定值电阻所消耗电功率增加了___________W。
12. 小明把两个玩具电机用导线连接在一起（如图），用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。在此过程中，将电能转化为机械能的装置是___________（选填“甲” 或“乙”）。甲的工作原理是___________。
13. 如图所示，电源电压不变，闭合开关S，滑动变阻器滑片向右滑动过程中，电压表 V1 示数与电流表 A 示数比值___________。（选填“变大”“变小” “不变”）
14. 灯 L1 标有“12 V 12 W”的字样，灯 L2 标有“6 V 3 W”的字样，为保证灯泡安全，若将两灯并联，则干路中的电流最大为______A。（不考虑灯丝电阻变化）
四、作图题：本大题共2小题，共4分。
15. 如图，闭合电路开关 S 后，发光二极管正常发光，水平桌面上的条形磁铁受到向右的摩擦力。请标出：
（1）条形磁铁右端的磁极（用“N”或“S”表示）；
（2）图中曲线上标注磁感线的方向。
16. 投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮．
五、实验探究题：本大题共3小题，共16分。
17. 小华同学设计了如图所示的实验，其中甲、乙、丙三个装置完全相同，液体的质量相同。
（1）要比较不同液体的比热容，应选择___________两个装置进行实验。实验中， 加热相同一段时间后，液体 b 上升的温度较高，说明液体___________（填“a”或“b”）的吸热能力强；
（2）为比较两种燃料的热值，必须控制相同的是___________（可多选）：
A．燃料质量 B．燃料燃烧的时间
C．烧杯内液体的质量 D．烧杯内液体的种类
（3）通过比较___________来判断两种燃料热值的大小；
（4）小雨完成实验后，经过分析思考，将实验装置加以改进，如图所示。与图甲实验装置相比，该装置的优点是同一热源，更容易控制相同时间内水和食用油吸收热量相同。但此实验操作中存在一处错误：___________。
18. 在做“探究电流通过导体时产生的热量与什么因素有关”的实验时， 小雨采用了如图所示的实验装置。（两个透明容器中封闭着等量气体）
（1）给甲图所示装置通电相同时间，发现右侧玻璃管内液面上升较高，这表明，在通过导体的电流和通电时间相同的情况下，导体的___________越大，产生的热量越多；
（2）将图乙装置连入电路中，是用来研究电流产生热量与___________的关系，图乙中 B 容器外边并联的电阻可以起到___________（填“分流”或“分压”）的作用；
（3）理想情况下，乙实验装置中A容器中电阻丝产生热量为 6000J，则B容器中电阻丝产生的热量为___________J。
19. 小明在电学实验室进行了如下实验。
（1）在“探究电流和电阻的关系”实验中所用器材：电源为学生电源（U=4.5V）、定值电阻（5 Ω、10 Ω、15 Ω、20 Ω各一个）、滑动变阻器（30 Ω 0.5A ）、电流表所用量程为（0～0.6 A）、电压表所用量程为（0～3 V）、开关一个、导线若干。设计电路如下图所示：
①如图甲所示，检查发现电路中有一根导线连接错误，请在图中连接错误的那根导线上打“×”，并用笔画线代替导线将电路连接正确；（ ）
②改正后，小明先把 5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表示数为 1.5V，记录电流表示数。然后把 5Ω的电阻换成 10Ω的电阻，闭合开关，应向______（选填“左”或“右”）调节滑片，使电压表的示数保持不变，读取电流表示数。想要完成全部实验，需更换滑动变阻器，则更换后，滑动变阻器的规格至少为______Ω；
③不改变器材并且安全使用情况下，要完成全部 4 次测量实验，定值电阻两端所控制电压范围为______V至______V。
（2）测量“小灯泡额定功率”。
小明想测U额=2.5 V小灯泡的额定功率。设计电路如图丙所示，电源电压未知、变阻器最大阻值 R1=50 Ω。请你将实验步骤补充完整。
①只闭合开关 S2，调节滑动变阻器 R1 使电压表示数为 2.5 V；
②保持变阻器滑片位置不动，只闭合开关 S3，此时电压表示数为 4.5 V；
③当闭合开关______，把变阻器的滑片调至最左端时，电压表示数为 6 V，再调至最右端电压表示数为1 V；
④小灯泡额定功率 P额=______W。
六、计算题：本大题共2小题，共12分。
20. 图甲是一款紫砂电饭锅，其简化电路如图乙所示，R1、R2是电热丝，R1的阻值为110Ω，通过单独或同时闭合S1、S2，实现低温、中温、高温三个挡位间的切换，其铭牌如下表所示，求：
（1）低温挡加热时电流的大小；
（2）电热丝R2的阻值；
（3）已知粥的比热容，将2.2kg的粥用高温挡从20℃加热到74℃，加热效率为75%，求需要工作的时间？
21. 如图所示的电路中，电源电压 U=4.5V 且保持不变，灯泡 L 标有“6V 6W”字样。电压表的量程为 0~3V，电流表的量程为 0~0.6 A，滑动变阻器 R2 标有“20Ω 1A”字样。已知只闭合开关 S1 和 S3 时，电流表的示数为 0.45 A， 不考虑灯丝电阻随温度的变化。
（1）求定值电阻 R1 的阻值；
（2）只闭合开关 S1，滑动变阻器的滑片 P 移至最右端时，求电流表和电压表的示数；
（3）只闭合开关 S2，在保证电表安全的情况下，求灯泡 L 消耗的电功率的变化范围。
加热效率
75%
额定电压
220V
电功率
低温挡
440W
中温挡
880W
高温挡
