初中物理人教版（2024）九年级全册第2节 电生磁优秀当堂检测题
展开
这是一份初中物理人教版（2024）九年级全册第2节 电生磁优秀当堂检测题，共11页。

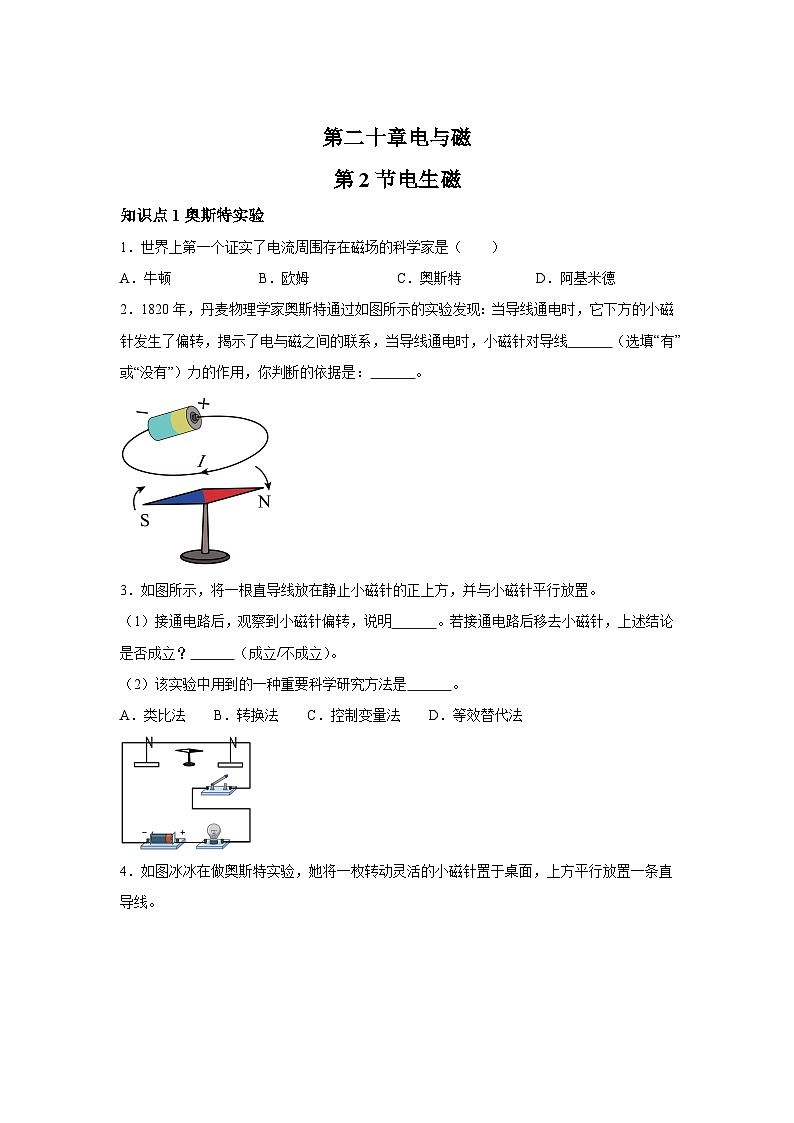

知识点1奥斯特实验
1．世界上第一个证实了电流周围存在磁场的科学家是（ ）
A．牛顿B．欧姆C．奥斯特D．阿基米德
2．1820年，丹麦物理学家奥斯特通过如图所示的实验发现：当导线通电时，它下方的小磁针发生了偏转，揭示了电与磁之间的联系，当导线通电时，小磁针对导线 （选填“有”或“没有”）力的作用，你判断的依据是： 。
3．如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行放置。
（1）接通电路后，观察到小磁针偏转，说明 。若接通电路后移去小磁针，上述结论是否成立？ （成立/不成立）。
（2）该实验中用到的一种重要科学研究方法是 。
A．类比法 B．转换法 C．控制变量法 D．等效替代法
4．如图冰冰在做奥斯特实验，她将一枚转动灵活的小磁针置于桌面，上方平行放置一条直导线。

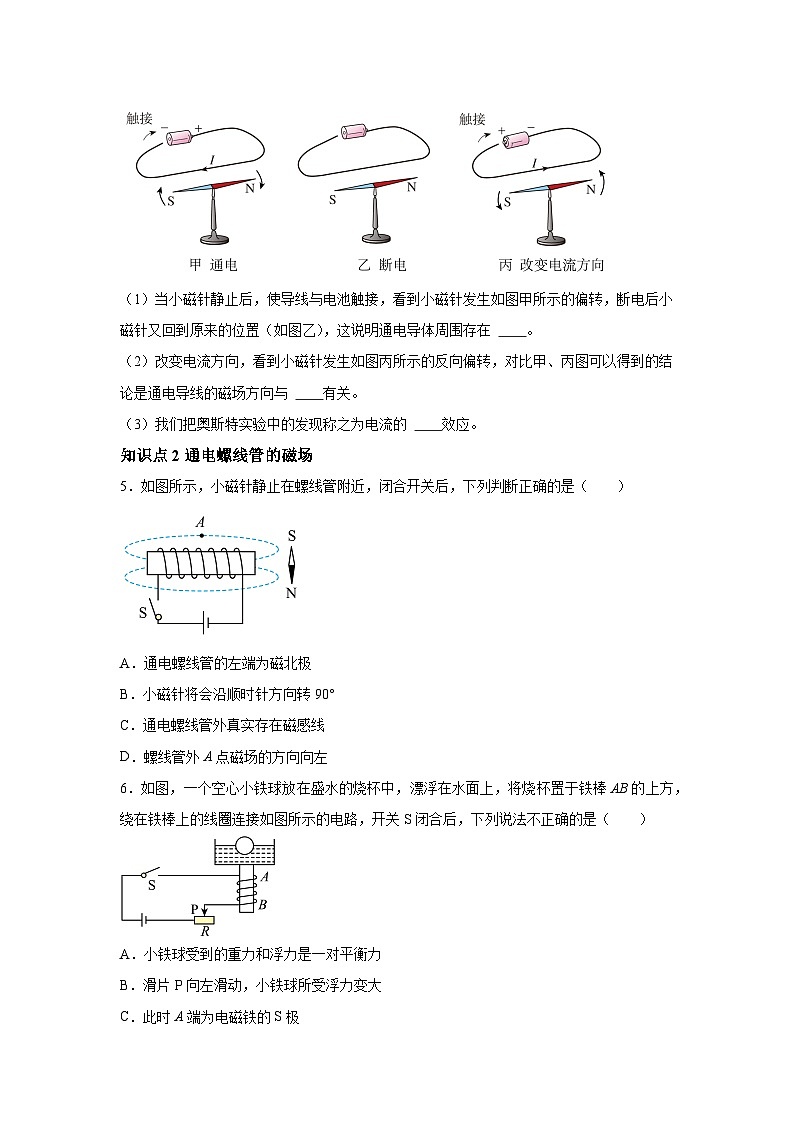

（1）当小磁针静止后，使导线与电池触接，看到小磁针发生如图甲所示的偏转，断电后小磁针又回到原来的位置（如图乙），这说明通电导体周围存在 。
（2）改变电流方向，看到小磁针发生如图丙所示的反向偏转，对比甲、丙图可以得到的结论是通电导线的磁场方向与 有关。
（3）我们把奥斯特实验中的发现称之为电流的 效应。
知识点2通电螺线管的磁场
5．如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（ ）
A．通电螺线管的左端为磁北极
B．小磁针将会沿顺时针方向转90°
C．通电螺线管外真实存在磁感线
D．螺线管外A点磁场的方向向左
6．如图，一个空心小铁球放在盛水的烧杯中，漂浮在水面上，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，下列说法不正确的是（ ）
A．小铁球受到的重力和浮力是一对平衡力
B．滑片P向左滑动，小铁球所受浮力变大
C．此时A端为电磁铁的S极
D．滑片P向右滑动，容器底部受到水的压强变小

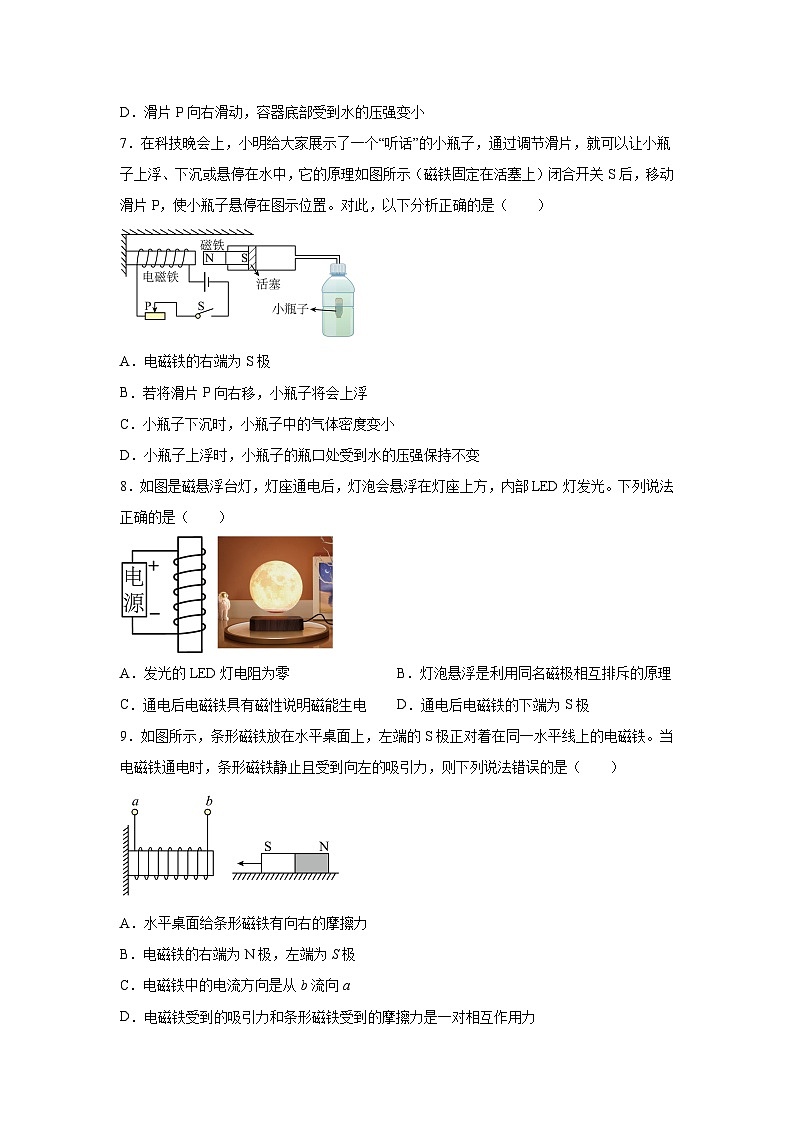

7．在科技晚会上，小明给大家展示了一个“听话”的小瓶子，通过调节滑片，就可以让小瓶子上浮、下沉或悬停在水中，它的原理如图所示（磁铁固定在活塞上）闭合开关S后，移动滑片P，使小瓶子悬停在图示位置。对此，以下分析正确的是（ ）
A．电磁铁的右端为S极
B．若将滑片P向右移，小瓶子将会上浮
C．小瓶子下沉时，小瓶子中的气体密度变小
D．小瓶子上浮时，小瓶子的瓶口处受到水的压强保持不变
8．如图是磁悬浮台灯，灯座通电后，灯泡会悬浮在灯座上方，内部LED灯发光。下列说法正确的是（ ）
A．发光的LED灯电阻为零B．灯泡悬浮是利用同名磁极相互排斥的原理
C．通电后电磁铁具有磁性说明磁能生电D．通电后电磁铁的下端为S极
9．如图所示，条形磁铁放在水平桌面上，左端的S极正对着在同一水平线上的电磁铁。当电磁铁通电时，条形磁铁静止且受到向左的吸引力，则下列说法错误的是（ ）
A．水平桌面给条形磁铁有向右的摩擦力
B．电磁铁的右端为N极，左端为S极
C．电磁铁中的电流方向是从b流向a
D．电磁铁受到的吸引力和条形磁铁受到的摩擦力是一对相互作用力
10．1820年，丹麦物理学家 发现了电流的磁效应，说明了电流周围存在磁场。如图所示，通电螺线管周围存在磁场，P点磁场的方向向 （选填“左”或“右”）。
11．如图是探究通电螺线管外部磁场分布的实验过程图（俯视图），其中深色端是小磁针N极。
（1）条形磁铁周围的小磁针的指向如图甲所示，现把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图乙所示，说明通电螺线管周围的磁场跟 的磁场相似，图乙中螺线管的右端是 极（选填“N”或者“S”）；
（2）为了探究螺线管外部磁场方向是否与电流方向有关，请你写出具体操作步骤： ；
（3）下列做法中，不一定能使乙图中的通电螺线管磁性增强的是 （只填字母序号）。
A．将没有磁性的铁芯插入螺线管中
B．将有磁性的条形磁体插入螺线管中
C．增大通过螺线管的电流
D．增加螺线管的数
12．小航做“探究通电螺线管外部磁场的方向”实验。
（1）在固定有螺线管的硬纸板上均匀地撤满铁屑，通电后轻敲纸板，观察铁屑的排列形状如图甲所示，说明通电螺线管外部磁场与 磁体的磁场相似，在实验中 （选填“可以”或“不可以”）用铜屑代替铁屑显示磁场分布；
（2）对调乙图中电源的正负极，闭合开关，小磁针的指向也随之对调，说明通电螺线管外部磁场方向与 有关；
（3）若在图乙所示的螺线管旁放一个小磁针，闭合开关时，小磁针N极将 （选填“顺时针”或“逆时针”）旋转。
13．在图中，标出小磁针的N极及磁感线的方向。
14．如图所示，小明通过实验探究“通电螺线管的磁场”，已知通电螺线管周围磁感线方向，请在图中标出电源的正、负极，通电螺线管的N、S极。
15．兴趣班的同学用如图所示装置，探究水平地面上的条形磁体和通电螺线管之间的受力情况。请画出开关闭合时，通电螺线管受到的磁铁的力的示意图。
参考答案：
1．C
【详解】A．牛顿提出了牛顿运动定律和万有引力定律，故A不符合题意；
B．欧姆发现了同一段导体中的电流跟电压和电阻之间的定量关系，得出了欧姆定律，故B不符合题意；
C．奥斯特是第一个证实电流周围存在磁场的科学家，故C符合题意；
D．阿基米德是发现杠杆原理的科学家，故D不符合题意。
故选C。
2． 有 力是改变物体的运动状态的原因
【详解】[1][2]闭合开关前，导线周围的小磁针静止且能指向南北，闭合开关后，小磁针的指向发生偏转，说明小磁针受到力的作用，因为物体间力的作用是相互的，所以小磁针对导线也有力的作用，依据是小磁针的运动状态发生了改变，而力是改变物体运动状态的原因。
3． 电流周围存在磁场 成立 B
【详解】（1）[1][2]实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场，这是著名的奥斯特实验；若接通电路后移去小磁针，上述结论仍然成立。
（2）[3]通过小磁针的偏转可以检验磁场是否存在，用到了转换法，故ACD不符合题意，B符合题意。
故选B。
4． 磁场 电流的方向 磁
【详解】（1）[1]当小磁针静止后，使导线与电池触接，通过导线有电流，小磁针发生偏转，小磁针受到了磁场力的作用，这说明通电导体周围存在磁场。
（2）[2]改变电流方向，看到小磁针的偏转方向发生了改变，这说明磁场的方向发生了改变，故结论为：通电导体的磁场方向与电流方向有关。
（3）[3]1820年丹麦物理学家奥斯特通过实验证实了电流周围存在磁场，即电流的磁效应。
5．D
【详解】A．根据安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的右端，可以确定螺线管的左端为S极，右端为N极，故A错误；
B．通电螺线管的右端是N极，所以相对的小磁针的S极应该靠近螺线管的右端，根据磁体间的相互作用可知，故小磁针会逆时针旋转90°，故B错误；
C．磁感线是用来形象描述磁场的，但不是真实存在的，故C错误；
D．在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D正确。
故选D。
6．A
【详解】A．开关S闭合后，螺线管具有磁性，小铁球仍静止在水面上时受到重力、浮力、电磁铁的吸引力的作用，其重力和浮力的大小不相等，所以这两个力不是一对平衡力，故A错误，符合题意；
B．当滑片向左移动时，滑动变阻器接入电阻减小，由欧姆定律可知电路中电流增大，则螺线管的磁性增强，小铁球所受吸引力增大，浸入水中的体积增大，根据阿基米德原理可知，浮力变大，故B正确，不符合题意；
C．开关S闭合后，电流由A流向B，则由右手螺旋定则可知螺线管的A端为S极，故C正确，不符合题意；
D．滑片P向右滑动，滑动变阻器接入电阻增大，由欧姆定律可知电路中电流减小，则螺线管中的磁性减弱，小铁球所受吸引力减小；此过程中小铁球受到重力、浮力、电磁铁的吸引力的作用，当小球重新平衡后，向下的吸引力与重力之和应等于向上的浮力，因吸引力减小，所以铁球所受浮力也将减小，排开的水的体积减小，液面下降，根据可知，容器底部受到的压强变小，故D正确，不符合题意。
故选A。
7．B
【详解】A．由图可知，该电路为串联电路，电流从螺线管的右侧流入，根据安培定则可知，电磁铁的右端是N极，故A错误；
B．若将滑片P向右移，滑动变阻器接入电路的阻值变大，电路的电流变小，电磁铁的磁性变弱，电磁铁与磁铁排斥作用变小，活塞向左运动，大瓶内空气气压变小，小瓶子的水会挤出来，小瓶子重力变小，重力小于浮力，小瓶子将上浮，故B正确；
C．小瓶子进水重力大于浮力下沉时，故小瓶子上面的空气的体积会变小，质量不变，故密度变大，故C错误；
D．小瓶子上浮时，根据可知小瓶子的瓶口处受到水的压强变小，故D错误。
故选B。
8．B
【详解】A．LED灯是由半导体材料制成的，具有一定的电阻，而超导体的电阻为0，故A错误；
B．当开关闭合时，电流从电磁铁的上端流入，根据安培定则可知，电磁铁的下端为N极，灯泡之所以能悬浮，是利用了同名磁极相互排斥的原理，故B正确；
C．通电后电磁铁具有磁性说明电生磁，即电流的磁效应，故C错误；
D．当开关闭合时，电流从电磁铁的上端流入，根据安培定则可知，电磁铁的下端为N极，故D错误。
故选B。
9．D
【详解】A．条形磁铁静止且受到向左的吸引力，具有向左的运动趋势会产生向右的摩擦力，故A正确，A不符合题意；
B．因为条形磁铁静止且受到向左的吸引力，且条形磁铁左侧为S极，说明电磁铁右侧为N极，左侧为S极，故B正确，B不符合题意；
C．电磁铁右侧为N极，左侧为S极，根据安培定则可知，电磁铁中的电流方向是从b流向a，故C正确，C不符合题意；
D．电磁铁受到的吸引力和条形磁铁受到的吸引力为一对相互作用力，故D错误，D符合题意。
故选D。
10． 奥斯特 左
【详解】[1]1820年，丹麦物理学家奥斯特在课堂上做实验时偶然发现：当导线中通过电流时，它旁边的磁针发生偏转，他继续研究，终于证实了电流周围存在磁场。
[2]图中电流从通电螺线管的左端流入，右端流出，根据安培定则可知，通电螺线管的左端为S极，右端为N极；在磁体外部，磁感线从磁体的N极出发，回到S极，因此P点磁场的方向向左。
11． 条形磁体 N 在乙图中，更换电源正负极，然后闭合开关，观察实验现象 B
【详解】（1）[1]图甲和乙中，小磁针深色端的指向相同，说明通电螺线管周围的磁场跟条形磁铁的磁场相似。
[2]由图乙中可知，电流从通电螺线管的左端流入，右端流出，由安培定则可知，螺线管的右端是N极。
（2）[3]为了探究螺线管外部磁场方向是否与电流方向有关，由控制变量法可知，在乙图中，应更换电源正负极，然后闭合开关，观察实验现象。
（3）[4]A．将没有磁性的铁芯插入螺线管中，会使得螺线管的磁性增强，故A不符合题意；
B．将有磁性的条形磁体插入螺线管中后，条形磁体的磁场分布与螺线管的磁场分布不一定相同，因此不一定能使乙图中的通电螺线管磁性增强，故B符合题意；
C．增大通过螺线管的电流，由电流的磁效应可知，会使得螺线管的磁性增强，故C不符合题意；
D．增加螺线管的数，电流的磁场叠加，会使得通电螺线管磁性增强，故D不符合题意。
故选B。
12． 条形 不可以 电流方向
逆时针
【详解】（1）[1]根据铁屑的排列形状可知，通电螺线管周围的铁屑分布与条形磁体类似，所以通电螺线管外部磁场与条形磁体的磁场相似。
[2]铜是非磁性物质，所以在实验中不可以用铜屑代替铁屑显示磁场分布。
（2）[3]对调乙图中电源的正负极，闭合开关，螺线管中的电流方向改变，小磁针的指向也随之对调，说明通电螺线管外部磁场方向与电流方向有关。
（3）[4]根据安培定则可知，图乙中通电螺线管的左侧为S极，右侧为N极，由于同名磁极互相排斥，因此小磁针N极将逆时针旋转。
13．
【详解】由图中可知，电流由左侧流入，则由安培定则可知螺线管右侧为N极，左侧为S极，磁感线由N极指向S极，由异名磁极相互吸引可知，小磁针N极与螺线管的S极相吸，故N极向左，如下图所示
14．
【详解】在磁体的周围，磁感线从磁体的N极发出回到S极，所以，根据螺线管周围磁感线的方向可知，螺线管的右端为N极，左端为S极。由安.培定则可知电源的右端为正极、左端为负极，如图所示：
15．
【详解】根据图示可知，闭合开关后，电流从螺线管的右端流入、左端流出，根据安培定则可知，螺线管的右端为N极，根据同名磁极相互排斥可知，螺线管受到水平向左的条形磁铁的排斥力的作用，如图所示
知识点1奥斯特实验
1．世界上第一个证实了电流周围存在磁场的科学家是（ ）
A．牛顿B．欧姆C．奥斯特D．阿基米德
2．1820年，丹麦物理学家奥斯特通过如图所示的实验发现：当导线通电时，它下方的小磁针发生了偏转，揭示了电与磁之间的联系，当导线通电时，小磁针对导线 （选填“有”或“没有”）力的作用，你判断的依据是： 。
3．如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行放置。
（1）接通电路后，观察到小磁针偏转，说明 。若接通电路后移去小磁针，上述结论是否成立？ （成立/不成立）。
（2）该实验中用到的一种重要科学研究方法是 。
A．类比法 B．转换法 C．控制变量法 D．等效替代法
4．如图冰冰在做奥斯特实验，她将一枚转动灵活的小磁针置于桌面，上方平行放置一条直导线。
（1）当小磁针静止后，使导线与电池触接，看到小磁针发生如图甲所示的偏转，断电后小磁针又回到原来的位置（如图乙），这说明通电导体周围存在 。
（2）改变电流方向，看到小磁针发生如图丙所示的反向偏转，对比甲、丙图可以得到的结论是通电导线的磁场方向与 有关。
（3）我们把奥斯特实验中的发现称之为电流的 效应。
知识点2通电螺线管的磁场
5．如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（ ）
A．通电螺线管的左端为磁北极
B．小磁针将会沿顺时针方向转90°
C．通电螺线管外真实存在磁感线
D．螺线管外A点磁场的方向向左
6．如图，一个空心小铁球放在盛水的烧杯中，漂浮在水面上，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，下列说法不正确的是（ ）
A．小铁球受到的重力和浮力是一对平衡力
B．滑片P向左滑动，小铁球所受浮力变大
C．此时A端为电磁铁的S极
D．滑片P向右滑动，容器底部受到水的压强变小
7．在科技晚会上，小明给大家展示了一个“听话”的小瓶子，通过调节滑片，就可以让小瓶子上浮、下沉或悬停在水中，它的原理如图所示（磁铁固定在活塞上）闭合开关S后，移动滑片P，使小瓶子悬停在图示位置。对此，以下分析正确的是（ ）
A．电磁铁的右端为S极
B．若将滑片P向右移，小瓶子将会上浮
C．小瓶子下沉时，小瓶子中的气体密度变小
D．小瓶子上浮时，小瓶子的瓶口处受到水的压强保持不变
8．如图是磁悬浮台灯，灯座通电后，灯泡会悬浮在灯座上方，内部LED灯发光。下列说法正确的是（ ）
A．发光的LED灯电阻为零B．灯泡悬浮是利用同名磁极相互排斥的原理
C．通电后电磁铁具有磁性说明磁能生电D．通电后电磁铁的下端为S极
9．如图所示，条形磁铁放在水平桌面上，左端的S极正对着在同一水平线上的电磁铁。当电磁铁通电时，条形磁铁静止且受到向左的吸引力，则下列说法错误的是（ ）
A．水平桌面给条形磁铁有向右的摩擦力
B．电磁铁的右端为N极，左端为S极
C．电磁铁中的电流方向是从b流向a
D．电磁铁受到的吸引力和条形磁铁受到的摩擦力是一对相互作用力
10．1820年，丹麦物理学家 发现了电流的磁效应，说明了电流周围存在磁场。如图所示，通电螺线管周围存在磁场，P点磁场的方向向 （选填“左”或“右”）。
11．如图是探究通电螺线管外部磁场分布的实验过程图（俯视图），其中深色端是小磁针N极。
（1）条形磁铁周围的小磁针的指向如图甲所示，现把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图乙所示，说明通电螺线管周围的磁场跟 的磁场相似，图乙中螺线管的右端是 极（选填“N”或者“S”）；
（2）为了探究螺线管外部磁场方向是否与电流方向有关，请你写出具体操作步骤： ；
（3）下列做法中，不一定能使乙图中的通电螺线管磁性增强的是 （只填字母序号）。
A．将没有磁性的铁芯插入螺线管中
B．将有磁性的条形磁体插入螺线管中
C．增大通过螺线管的电流
D．增加螺线管的数
12．小航做“探究通电螺线管外部磁场的方向”实验。
（1）在固定有螺线管的硬纸板上均匀地撤满铁屑，通电后轻敲纸板，观察铁屑的排列形状如图甲所示，说明通电螺线管外部磁场与 磁体的磁场相似，在实验中 （选填“可以”或“不可以”）用铜屑代替铁屑显示磁场分布；
（2）对调乙图中电源的正负极，闭合开关，小磁针的指向也随之对调，说明通电螺线管外部磁场方向与 有关；
（3）若在图乙所示的螺线管旁放一个小磁针，闭合开关时，小磁针N极将 （选填“顺时针”或“逆时针”）旋转。
13．在图中，标出小磁针的N极及磁感线的方向。
14．如图所示，小明通过实验探究“通电螺线管的磁场”，已知通电螺线管周围磁感线方向，请在图中标出电源的正、负极，通电螺线管的N、S极。
15．兴趣班的同学用如图所示装置，探究水平地面上的条形磁体和通电螺线管之间的受力情况。请画出开关闭合时，通电螺线管受到的磁铁的力的示意图。
参考答案：
1．C
【详解】A．牛顿提出了牛顿运动定律和万有引力定律，故A不符合题意；
B．欧姆发现了同一段导体中的电流跟电压和电阻之间的定量关系，得出了欧姆定律，故B不符合题意；
C．奥斯特是第一个证实电流周围存在磁场的科学家，故C符合题意；
D．阿基米德是发现杠杆原理的科学家，故D不符合题意。
故选C。
2． 有 力是改变物体的运动状态的原因
【详解】[1][2]闭合开关前，导线周围的小磁针静止且能指向南北，闭合开关后，小磁针的指向发生偏转，说明小磁针受到力的作用，因为物体间力的作用是相互的，所以小磁针对导线也有力的作用，依据是小磁针的运动状态发生了改变，而力是改变物体运动状态的原因。
3． 电流周围存在磁场 成立 B
【详解】（1）[1][2]实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场，这是著名的奥斯特实验；若接通电路后移去小磁针，上述结论仍然成立。
（2）[3]通过小磁针的偏转可以检验磁场是否存在，用到了转换法，故ACD不符合题意，B符合题意。
故选B。
4． 磁场 电流的方向 磁
【详解】（1）[1]当小磁针静止后，使导线与电池触接，通过导线有电流，小磁针发生偏转，小磁针受到了磁场力的作用，这说明通电导体周围存在磁场。
（2）[2]改变电流方向，看到小磁针的偏转方向发生了改变，这说明磁场的方向发生了改变，故结论为：通电导体的磁场方向与电流方向有关。
（3）[3]1820年丹麦物理学家奥斯特通过实验证实了电流周围存在磁场，即电流的磁效应。
5．D
【详解】A．根据安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的右端，可以确定螺线管的左端为S极，右端为N极，故A错误；
B．通电螺线管的右端是N极，所以相对的小磁针的S极应该靠近螺线管的右端，根据磁体间的相互作用可知，故小磁针会逆时针旋转90°，故B错误；
C．磁感线是用来形象描述磁场的，但不是真实存在的，故C错误；
D．在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D正确。
故选D。
6．A
【详解】A．开关S闭合后，螺线管具有磁性，小铁球仍静止在水面上时受到重力、浮力、电磁铁的吸引力的作用，其重力和浮力的大小不相等，所以这两个力不是一对平衡力，故A错误，符合题意；
B．当滑片向左移动时，滑动变阻器接入电阻减小，由欧姆定律可知电路中电流增大，则螺线管的磁性增强，小铁球所受吸引力增大，浸入水中的体积增大，根据阿基米德原理可知，浮力变大，故B正确，不符合题意；
C．开关S闭合后，电流由A流向B，则由右手螺旋定则可知螺线管的A端为S极，故C正确，不符合题意；
D．滑片P向右滑动，滑动变阻器接入电阻增大，由欧姆定律可知电路中电流减小，则螺线管中的磁性减弱，小铁球所受吸引力减小；此过程中小铁球受到重力、浮力、电磁铁的吸引力的作用，当小球重新平衡后，向下的吸引力与重力之和应等于向上的浮力，因吸引力减小，所以铁球所受浮力也将减小，排开的水的体积减小，液面下降，根据可知，容器底部受到的压强变小，故D正确，不符合题意。
故选A。
7．B
【详解】A．由图可知，该电路为串联电路，电流从螺线管的右侧流入，根据安培定则可知，电磁铁的右端是N极，故A错误；
B．若将滑片P向右移，滑动变阻器接入电路的阻值变大，电路的电流变小，电磁铁的磁性变弱，电磁铁与磁铁排斥作用变小，活塞向左运动，大瓶内空气气压变小，小瓶子的水会挤出来，小瓶子重力变小，重力小于浮力，小瓶子将上浮，故B正确；
C．小瓶子进水重力大于浮力下沉时，故小瓶子上面的空气的体积会变小，质量不变，故密度变大，故C错误；
D．小瓶子上浮时，根据可知小瓶子的瓶口处受到水的压强变小，故D错误。
故选B。
8．B
【详解】A．LED灯是由半导体材料制成的，具有一定的电阻，而超导体的电阻为0，故A错误；
B．当开关闭合时，电流从电磁铁的上端流入，根据安培定则可知，电磁铁的下端为N极，灯泡之所以能悬浮，是利用了同名磁极相互排斥的原理，故B正确；
C．通电后电磁铁具有磁性说明电生磁，即电流的磁效应，故C错误；
D．当开关闭合时，电流从电磁铁的上端流入，根据安培定则可知，电磁铁的下端为N极，故D错误。
故选B。
9．D
【详解】A．条形磁铁静止且受到向左的吸引力，具有向左的运动趋势会产生向右的摩擦力，故A正确，A不符合题意；
B．因为条形磁铁静止且受到向左的吸引力，且条形磁铁左侧为S极，说明电磁铁右侧为N极，左侧为S极，故B正确，B不符合题意；
C．电磁铁右侧为N极，左侧为S极，根据安培定则可知，电磁铁中的电流方向是从b流向a，故C正确，C不符合题意；
D．电磁铁受到的吸引力和条形磁铁受到的吸引力为一对相互作用力，故D错误，D符合题意。
故选D。
10． 奥斯特 左
【详解】[1]1820年，丹麦物理学家奥斯特在课堂上做实验时偶然发现：当导线中通过电流时，它旁边的磁针发生偏转，他继续研究，终于证实了电流周围存在磁场。
[2]图中电流从通电螺线管的左端流入，右端流出，根据安培定则可知，通电螺线管的左端为S极，右端为N极；在磁体外部，磁感线从磁体的N极出发，回到S极，因此P点磁场的方向向左。
11． 条形磁体 N 在乙图中，更换电源正负极，然后闭合开关，观察实验现象 B
【详解】（1）[1]图甲和乙中，小磁针深色端的指向相同，说明通电螺线管周围的磁场跟条形磁铁的磁场相似。
[2]由图乙中可知，电流从通电螺线管的左端流入，右端流出，由安培定则可知，螺线管的右端是N极。
（2）[3]为了探究螺线管外部磁场方向是否与电流方向有关，由控制变量法可知，在乙图中，应更换电源正负极，然后闭合开关，观察实验现象。
（3）[4]A．将没有磁性的铁芯插入螺线管中，会使得螺线管的磁性增强，故A不符合题意；
B．将有磁性的条形磁体插入螺线管中后，条形磁体的磁场分布与螺线管的磁场分布不一定相同，因此不一定能使乙图中的通电螺线管磁性增强，故B符合题意；
C．增大通过螺线管的电流，由电流的磁效应可知，会使得螺线管的磁性增强，故C不符合题意；
D．增加螺线管的数，电流的磁场叠加，会使得通电螺线管磁性增强，故D不符合题意。
故选B。
12． 条形 不可以 电流方向
逆时针
【详解】（1）[1]根据铁屑的排列形状可知，通电螺线管周围的铁屑分布与条形磁体类似，所以通电螺线管外部磁场与条形磁体的磁场相似。
[2]铜是非磁性物质，所以在实验中不可以用铜屑代替铁屑显示磁场分布。
（2）[3]对调乙图中电源的正负极，闭合开关，螺线管中的电流方向改变，小磁针的指向也随之对调，说明通电螺线管外部磁场方向与电流方向有关。
（3）[4]根据安培定则可知，图乙中通电螺线管的左侧为S极，右侧为N极，由于同名磁极互相排斥，因此小磁针N极将逆时针旋转。
13．
【详解】由图中可知，电流由左侧流入，则由安培定则可知螺线管右侧为N极，左侧为S极，磁感线由N极指向S极，由异名磁极相互吸引可知，小磁针N极与螺线管的S极相吸，故N极向左，如下图所示
14．
【详解】在磁体的周围，磁感线从磁体的N极发出回到S极，所以，根据螺线管周围磁感线的方向可知，螺线管的右端为N极，左端为S极。由安.培定则可知电源的右端为正极、左端为负极，如图所示：
15．
【详解】根据图示可知，闭合开关后，电流从螺线管的右端流入、左端流出，根据安培定则可知，螺线管的右端为N极，根据同名磁极相互排斥可知，螺线管受到水平向左的条形磁铁的排斥力的作用，如图所示
