注意事项：
1．测试范围：人教版九年级第15章。
第Ⅰ卷 选择题
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）

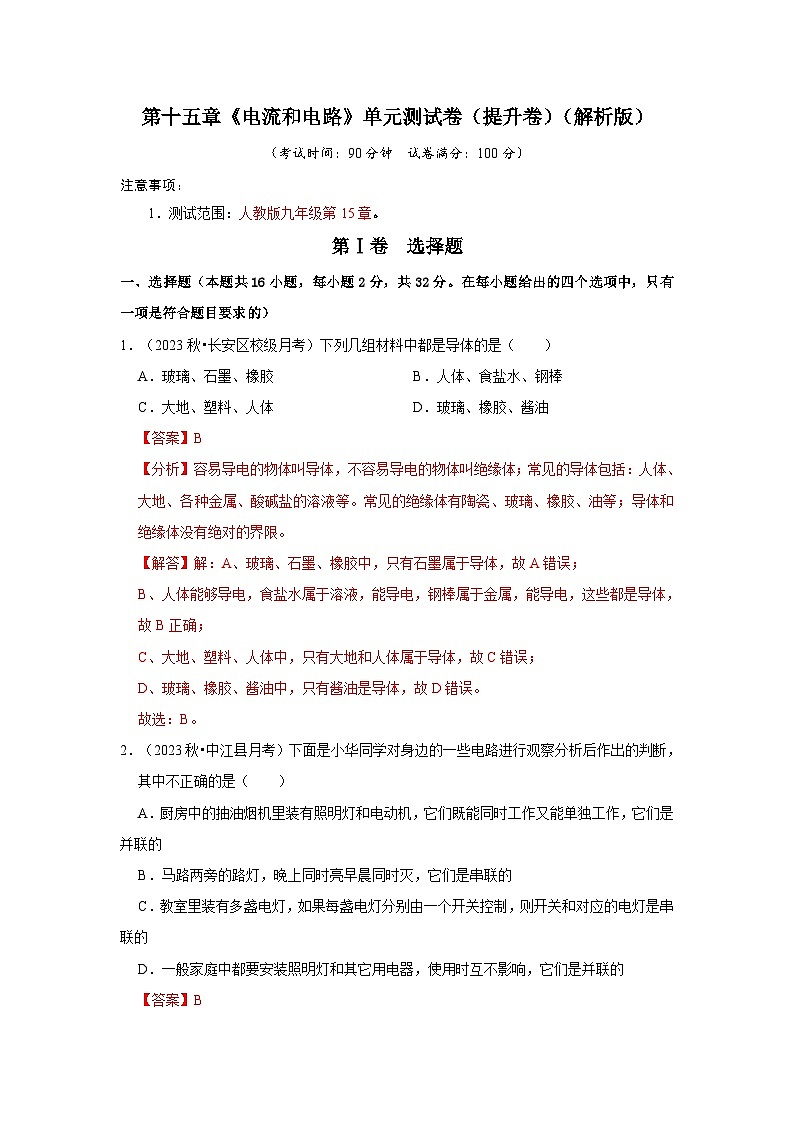

1．（2023秋•长安区校级月考）下列几组材料中都是导体的是（ ）
A．玻璃、石墨、橡胶B．人体、食盐水、钢棒
C．大地、塑料、人体D．玻璃、橡胶、酱油
2．（2023秋•中江县月考）下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（ ）
A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C．教室里装有多盏电灯，如果每盏电灯分别由一个开关控制，则开关和对应的电灯是串联的
D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的

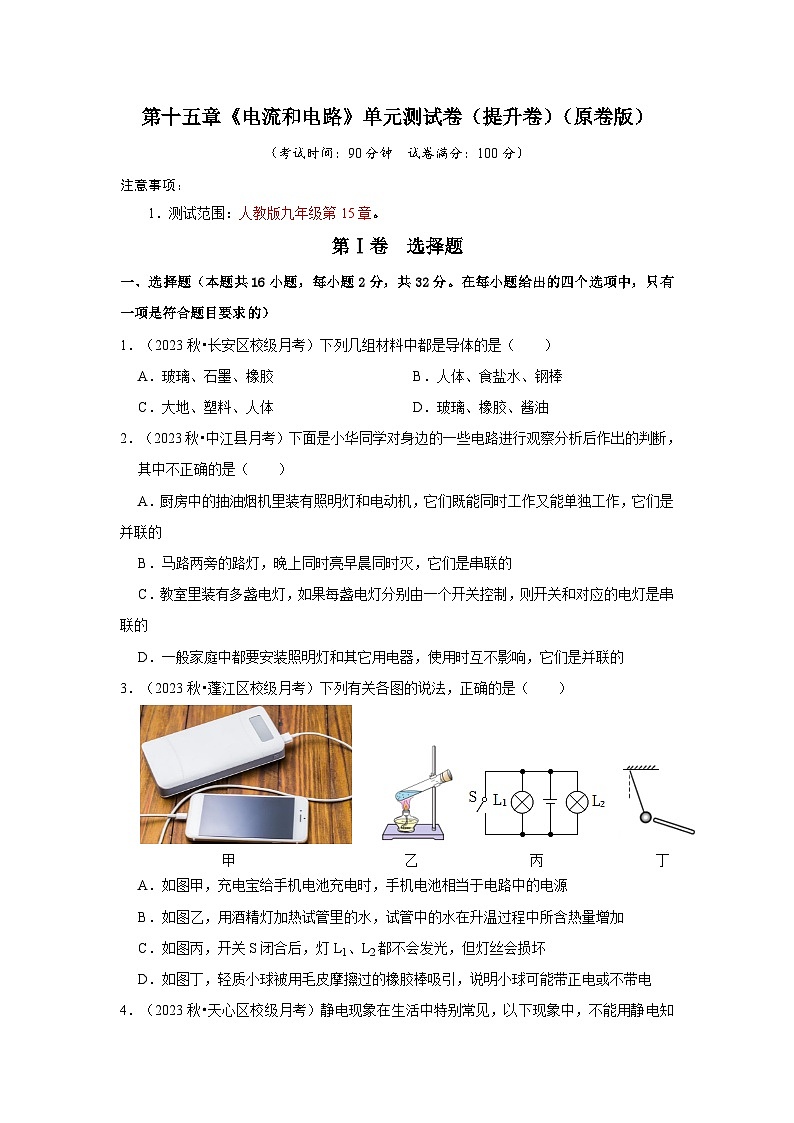

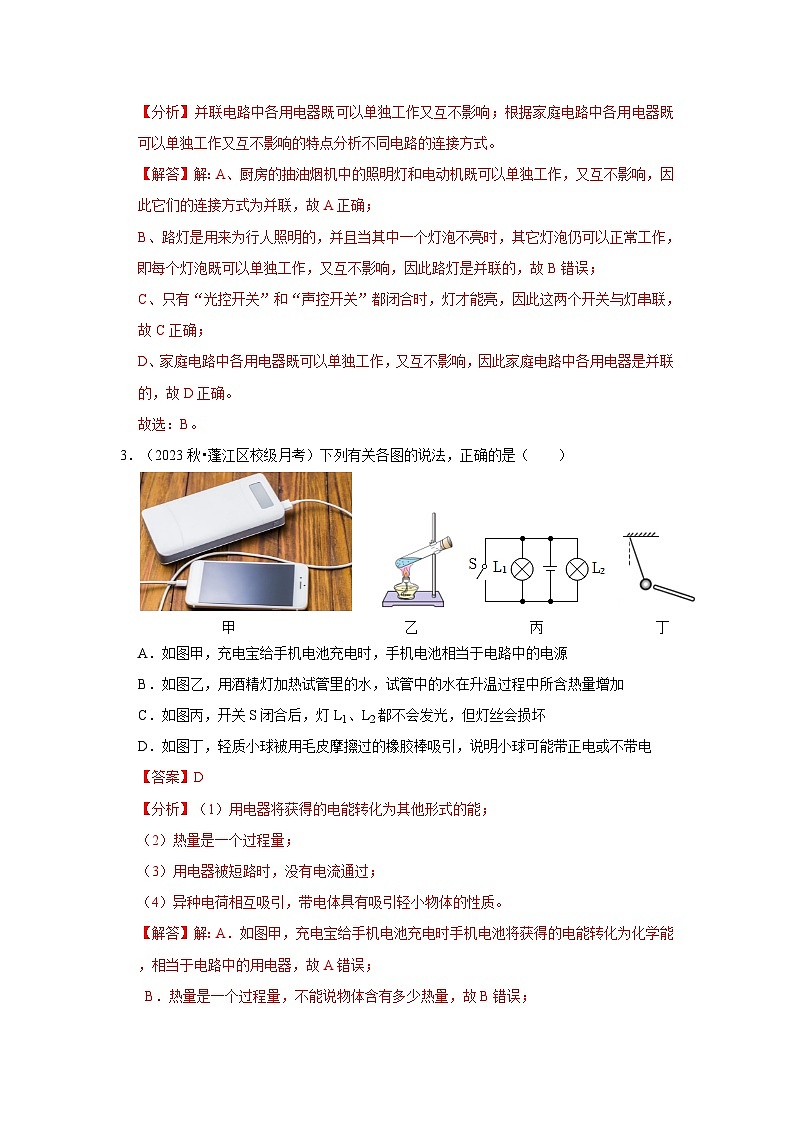

3．（2023秋•蓬江区校级月考）下列有关各图的说法，正确的是（ ）
A．如图甲，充电宝给手机电池充电时，手机电池相当于电路中的电源
B．如图乙，用酒精灯加热试管里的水，试管中的水在升温过程中所含热量增加
C．如图丙，开关S闭合后，灯L1、L2都不会发光，但灯丝会损坏
D．如图丁，轻质小球被用毛皮摩擦过的橡胶棒吸引，说明小球可能带正电或不带电

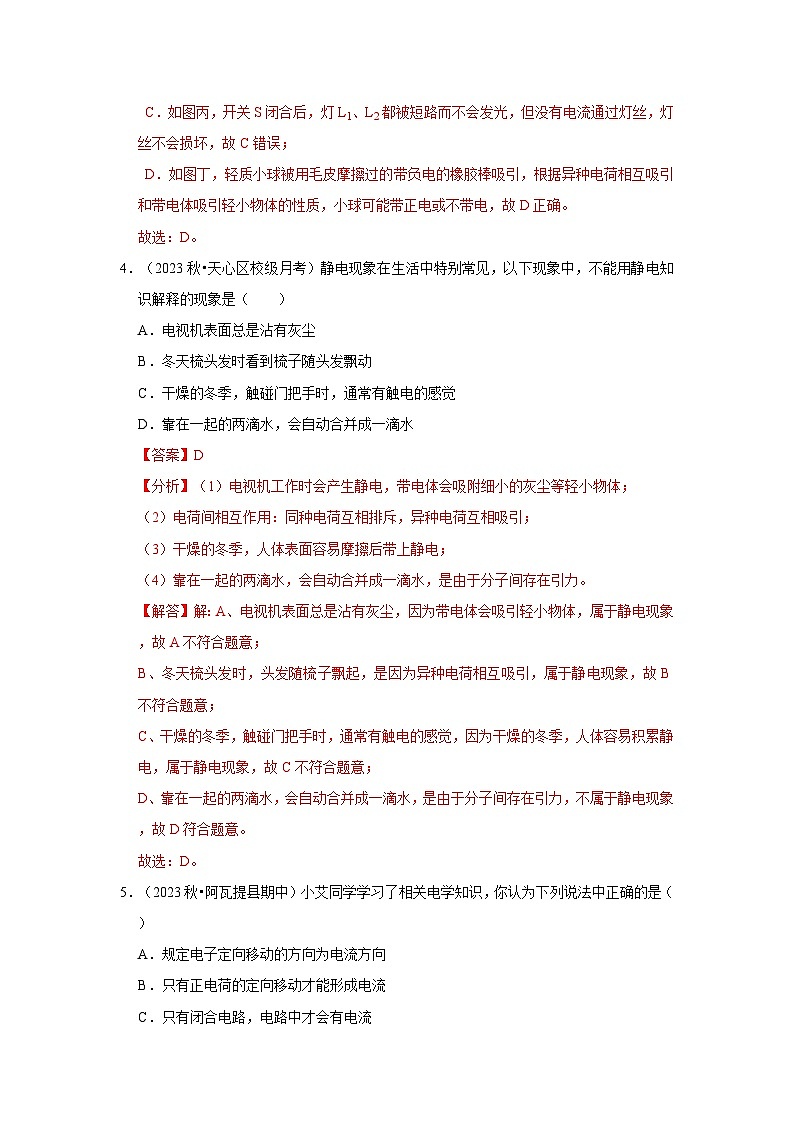

4．（2023秋•天心区校级月考）静电现象在生活中特别常见，以下现象中，不能用静电知识解释的现象是（ ）
A．电视机表面总是沾有灰尘
B．冬天梳头发时看到梳子随头发飘动
C．干燥的冬季，触碰门把手时，通常有触电的感觉
D．靠在一起的两滴水，会自动合并成一滴水
5．（2023秋•阿瓦提县期中）小艾同学学习了相关电学知识，你认为下列说法中正确的是（ ）
A．规定电子定向移动的方向为电流方向
B．只有正电荷的定向移动才能形成电流
C．只有闭合电路，电路中才会有电流
D．自由电子定向移动的方向与电流的方向相反

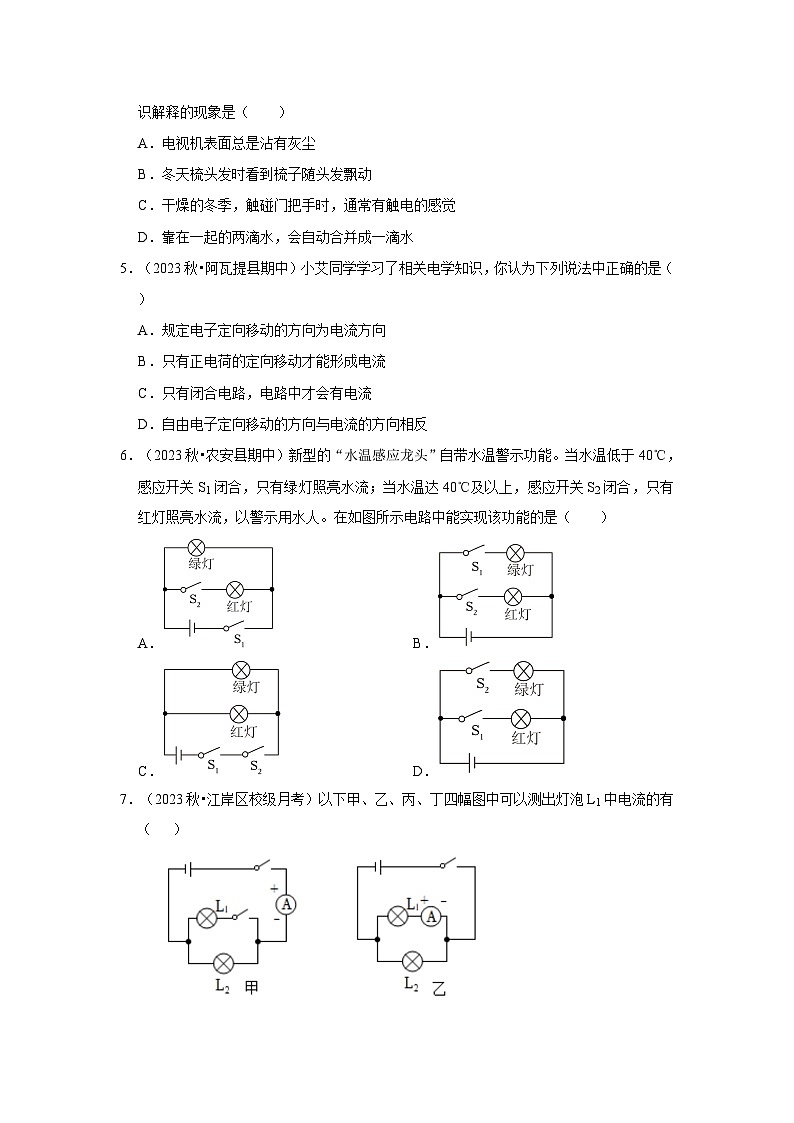

6．（2023秋•农安县期中）新型的“水温感应龙头”自带水温警示功能。当水温低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。在如图所示电路中能实现该功能的是（ ）
A．B．
C．D．
7．（2023秋•江岸区校级月考）以下甲、乙、丙、丁四幅图中可以测出灯泡L1中电流的有（ ）
A．丁B．丙丁C．甲丁D．甲丙丁

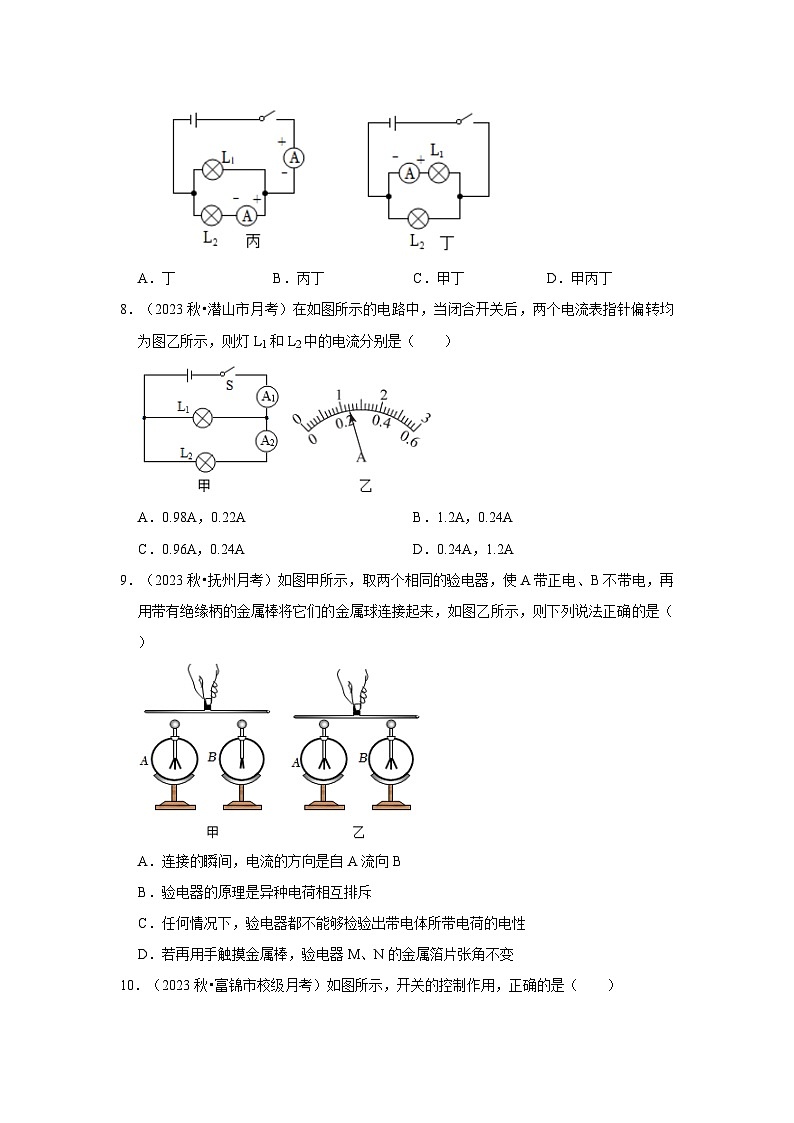

8．（2023秋•潜山市月考）在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯L1和L2中的电流分别是（ ）
A．0.98A，0.22AB．1.2A，0.24A
C．0.96A，0.24AD．0.24A，1.2A
9．（2023秋•抚州月考）如图甲所示，取两个相同的验电器，使A带正电、B不带电，再用带有绝缘柄的金属棒将它们的金属球连接起来，如图乙所示，则下列说法正确的是（ ）
A．连接的瞬间，电流的方向是自A流向B
B．验电器的原理是异种电荷相互排斥
C．任何情况下，验电器都不能够检验出带电体所带电荷的电性
D．若再用手触摸金属棒，验电器M、N的金属箔片张角不变
10．（2023秋•富锦市校级月考）如图所示，开关的控制作用，正确的是（ ）
A．当S1、S2都闭合时，灯L2、L3发光B．只闭合S1，灯L2、L3发光
C．只让灯L2发光，应该只闭合S1 D．当S1、S2都断开时，灯L2、L3发光
11．（2022秋•青县期末）如图所示，这是四个用细线悬挂的泡沫塑料小球之间相互作用的情形。已知D球带负电，则另外三个球带电情况正确的是（ ）
A．A球一定带负电B．B球一定带负电
C．B球可能不带电D．C球一定带正电
12．（2023秋•黄岛区月考）在如图所示的电路中，开关S闭合时，可能发生的现象是（ ）
A．只有灯L1发光 B．只有灯L2发光
C．两灯同时发光 D．两灯都不发光，电源被烧坏
13．（2023秋•德化县校级月考）关于摩擦起电和电路，下列说法正确的是（ ）
A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C．图丙中，可以用导线将电池正负极长时间直接连接
D．图丁中，马路旁的路灯，晚上同时亮，早上同时熄，它们是串联的
14．（2022秋•鹤壁期中）下列物理量的估测，最符合实际的是（ ）
A．教室内一盏日光灯正常工作的电流约为180mA
B．初中生从一楼走到三楼做功约1×104J
C．成年人的正常体温是39℃
D．家用台灯工作时的电流约1A
15．（2023秋•南岸区校级月考）用下列电路探究电路的电流规律时，电流表A1、A2的示数如图，则流过灯泡L1、L2的电流分别是（ ）
A．0.7A 0.4AB．0.3A 0.4A
C．0.14A 0.26AD．0.7A 0.13A
16．（2023秋•朔州期中）植绒布是以各类布料为底布，正面植上尼龙绒毛或粘胶绒毛，再经过烘蒸和水洗加工而成的面料，如图所示。植绒的原理是利用电荷间相互作用的规律，使绒毛带上负电荷，绒毛受被植绒物体的吸引，呈垂直状加速飞升到需要植绒的物体表面上，由于被植绒物体涂有胶粘剂，绒毛就被垂直粘在被植绒物体上。依据上述植绒原理，下列说法正确的是（ ）
A．绒毛带上负电荷，是由于创造了新的电荷 B．被植绒物体可能带正电
C．植绒原理与验电器的工作原理相同 D．被植绒物体接触绒毛后会失去电子
第Ⅱ卷 非选择题
二、填空题（本题共6小题，每题2分，共12分）
17．（2023秋•临川区月考）教室里的电风扇叶片上有不少灰尘，这是因为带电体具有
轻小物体的性质，所以灰尘容易附着在风扇叶片上。断开开关后，风扇不会立刻停止转动，这是由于风扇具有 。
18．（2023秋•思明区校级月考）把两种不同的金属片插入柠檬，制成“水果电池”，如图所示，“水果电池”的作用是把 能转化为 能。
19．（2023秋•零陵区月考）小聪家里有一台透明电冰箱。她发现，当打开电冰箱的门时，灯就亮；将门关上，灯就不亮了。她经过仔细研究发现冰箱门上方有一个如图所示的开关，开关与冷藏室内的照明灯是 的；电冰箱主要靠压缩机工作，压缩机和冰箱内的灯是 的。（选填“串联”或“并联”）
20．（2023秋•潘集区月考）如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则通过L1的电流是 A，通过L2的电流是 A。
21．（2022秋•南海区校级期中）如图甲所示，当开关闭合时，电流表测量的是通过 （填“L1”、“L2”或“L1和L2”）的电流。两个灯泡的连接方式是 联，电流表的指针偏转如图乙，其示数为 A。
22．（2023秋•新城区月考）如图所示，若将两个开关都闭合时，电流表A2测量的是 的电流，此时A1和A2的指针偏转角度相同，通过L2和L3的电流之比为1：8，当将控制L1的开关断开后，发现A2的示数减少了0.32A，则两开关都闭合时流过L2的电流为
A。
三．作图题（本题共3小题，共9分）
23．（2023秋•香坊区校级月考）一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它M们同时工作。现有照明灯一盏、换气扇一个、开关两个，请设计你认为符合上述要求的电路。
24．（2023秋•蓬江区校级月考）请根据图1中的电路图连接实物图，导线不能交叉。
25．（2023秋•铁西区校级月考）如图1所示，在图2所示虚线中画出实物图的电路图。
四．实验题（本题共2小题，共16分）
26．（2023秋•赛罕区校级月考）在“探究串联电路的电流特点”的实验中，小明设计了如图甲所示的电路，选用了两个不同的小灯泡，然后用一个电流表分别接在a、b、c三处去测量电流。
（1）连接电路时，开关 ，目的是 ，电流表应该 （选填“串联”或“并联”）在电路中。
（2）闭合开关S，电流表的指针如图乙所示反向偏转，出现这种现象的原因是
。
（3）纠正错误后，电流表的读数如图丙所示，则所测电流值为 A。
（4）如图甲所示，串联电路中，电流的关系： （写关系式即可）。
27．（2023秋•朔州期中）在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路。
（1）请用笔画线代替导线，按照图甲所示电路，将图乙连接完整（导线不允许交叉）。
（2）闭合开关前，电流表指针如图丙所示，出现该现象的原因是 。
（3）小明更换不同规格的灯泡又进行了三次实验，并将数据记录在表中。其中第3次实验中灯泡L2电流的结果如图丁所示，则L2＝ A。表格中还存在有问题的数据，请你指出： ，造成该数据错误的原因是，
。
五．计算题（本题共2小题，共20分）
28．（2023秋•潜山市月考）在如图（a）所示的电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如图（b）所示。则：通过灯泡L1、L2和L3的电流各是多少？
29．（2023秋•青山湖区校级月考）如图所示，电源电压不变。当只闭合开关S1时，电流表A示数为0.26A；当只闭合开关S2和S3时，电流表A示数为0.44A；当只闭合开关S3时，电流表A示数为0.24A；试完成下列问题：
​（1）当开关S1闭合时，通过灯泡的L2的电流是多大？
（2）当只闭合开关S2和S3时，通过灯L1、L2的电流是多大？
六．解答题（共1小题，共10分）
30．（2023秋•海珠区校级期中）如图a所示，开关闭合后两灯均发光，电流表A1的示数为1.4A，电流表A2的示数如图b所示，请回答以下问题：
（1）在图c虚线框中画出图a所对应的电路图。
（2）通过小灯泡L1、L2的电流分别是多少？
（3）若此时在L1灯泡两端并联一根导线，则电流表A1的示数将 （选填变大、变小或不变），此时L1灯 （选填亮或不亮），此时L2灯 （选填亮或不亮）。
Ia/A
Ib/A
Ic/A
0.16
0.16
0.16
实验次数
L1支路的电流I1/A
L2支路的电流I2/A
干路的电流I/A
1
0.3
0.4
0.7
2
0.2
0.4
3.0
3
0.1
