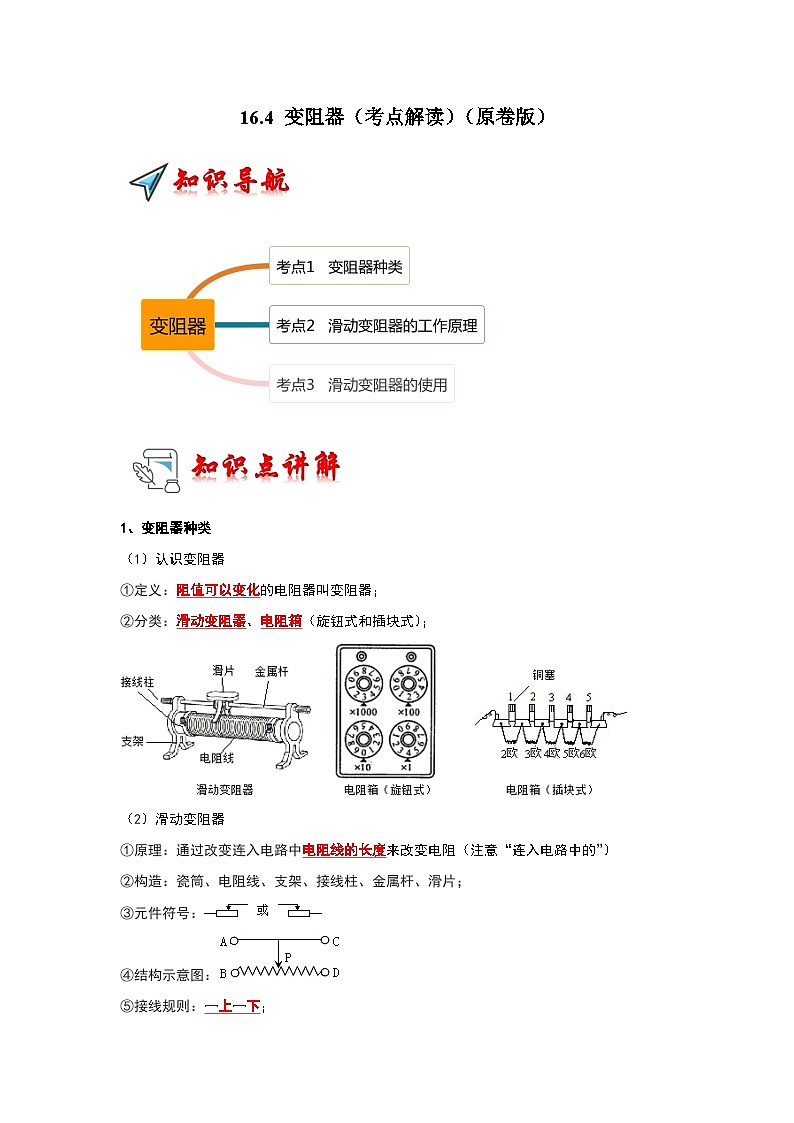

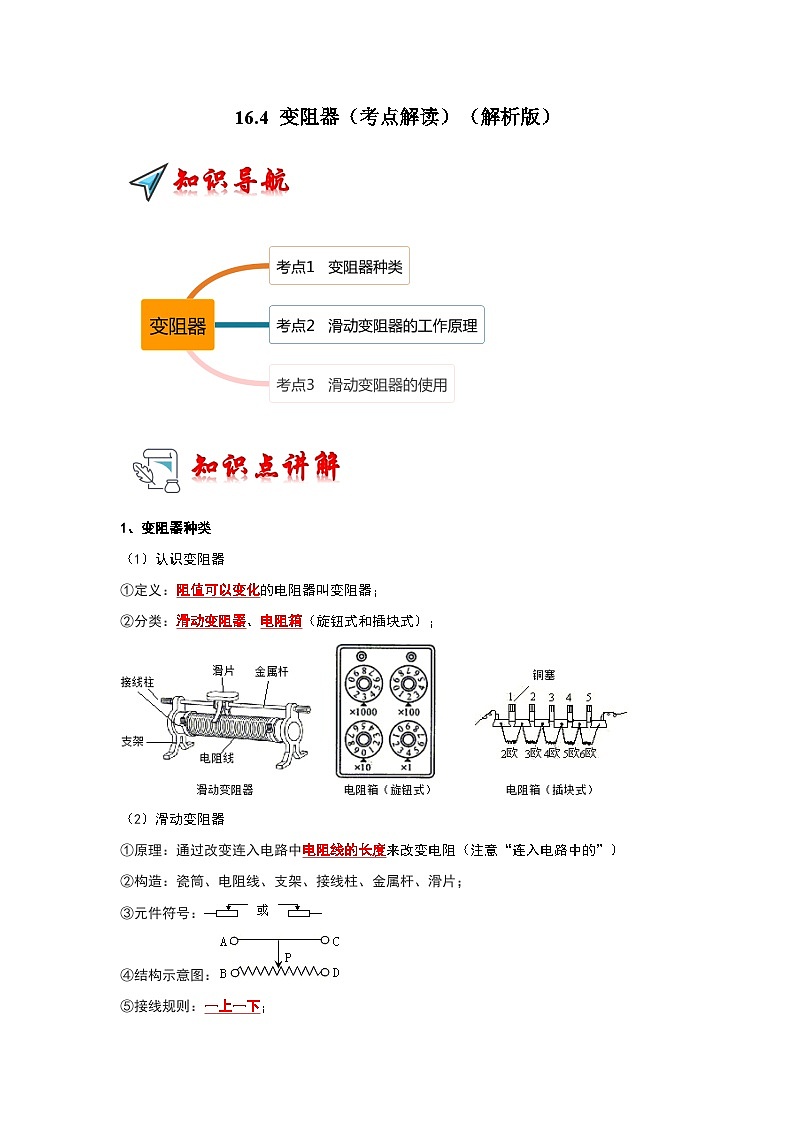

1、变阻器种类
（1）认识变阻器
①定义：阻值可以变化的电阻器叫变阻器；
②分类：滑动变阻器、电阻箱（旋钮式和插块式）；
（2）滑动变阻器
①原理：通过改变连入电路中电阻线的长度来改变电阻（注意“连入电路中的”）
②构造：瓷筒、电阻线、支架、接线柱、金属杆、滑片；
③元件符号：
④结构示意图：
⑤接线规则：一上一下；

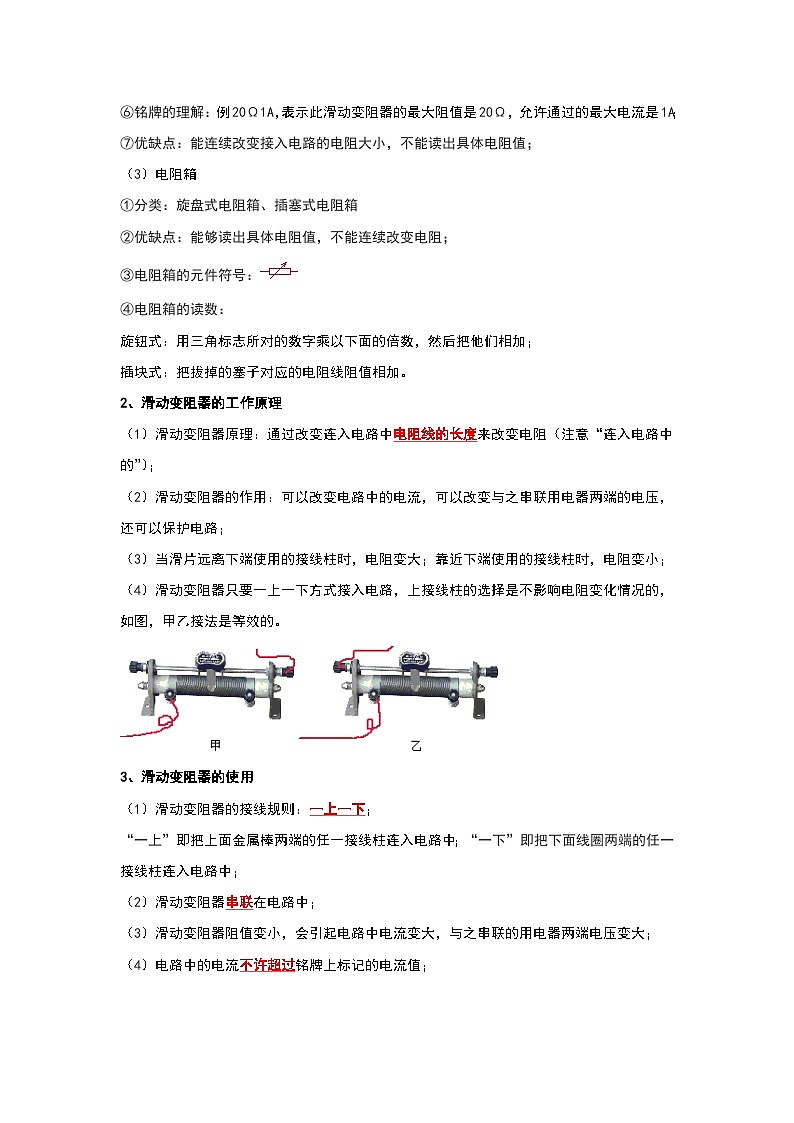

⑥铭牌的理解：例20Ω1A，表示此滑动变阻器的最大阻值是20Ω，允许通过的最大电流是1A；
⑦优缺点：能连续改变接入电路的电阻大小，不能读出具体电阻值；
（3）电阻箱
①分类：旋盘式电阻箱、插塞式电阻箱
②优缺点：能够读出具体电阻值，不能连续改变电阻；
③电阻箱的元件符号：
④电阻箱的读数：
旋钮式：用三角标志所对的数字乘以下面的倍数，然后把他们相加；
插块式：把拔掉的塞子对应的电阻线阻值相加。
2、滑动变阻器的工作原理
（1）滑动变阻器原理：通过改变连入电路中电阻线的长度来改变电阻（注意“连入电路中的”）；
（2）滑动变阻器的作用：可以改变电路中的电流，可以改变与之串联用电器两端的电压，还可以保护电路；
（3）当滑片远离下端使用的接线柱时，电阻变大；靠近下端使用的接线柱时，电阻变小；
（4）滑动变阻器只要一上一下方式接入电路，上接线柱的选择是不影响电阻变化情况的，如图，甲乙接法是等效的。
3、滑动变阻器的使用
（1）滑动变阻器的接线规则：一上一下；
“一上”即把上面金属棒两端的任一接线柱连入电路中；“一下”即把下面线圈两端的任一接线柱连入电路中；
（2）滑动变阻器串联在电路中；
（3）滑动变阻器阻值变小，会引起电路中电流变大，与之串联的用电器两端电压变大；
（4）电路中的电流不许超过铭牌上标记的电流值；
（5）滑动变阻器要与被控制电路串联；
（6）闭合开关前应把滑片移至阻值最大处，即远离下端使用的接线柱。
【考点1 变阻器种类】

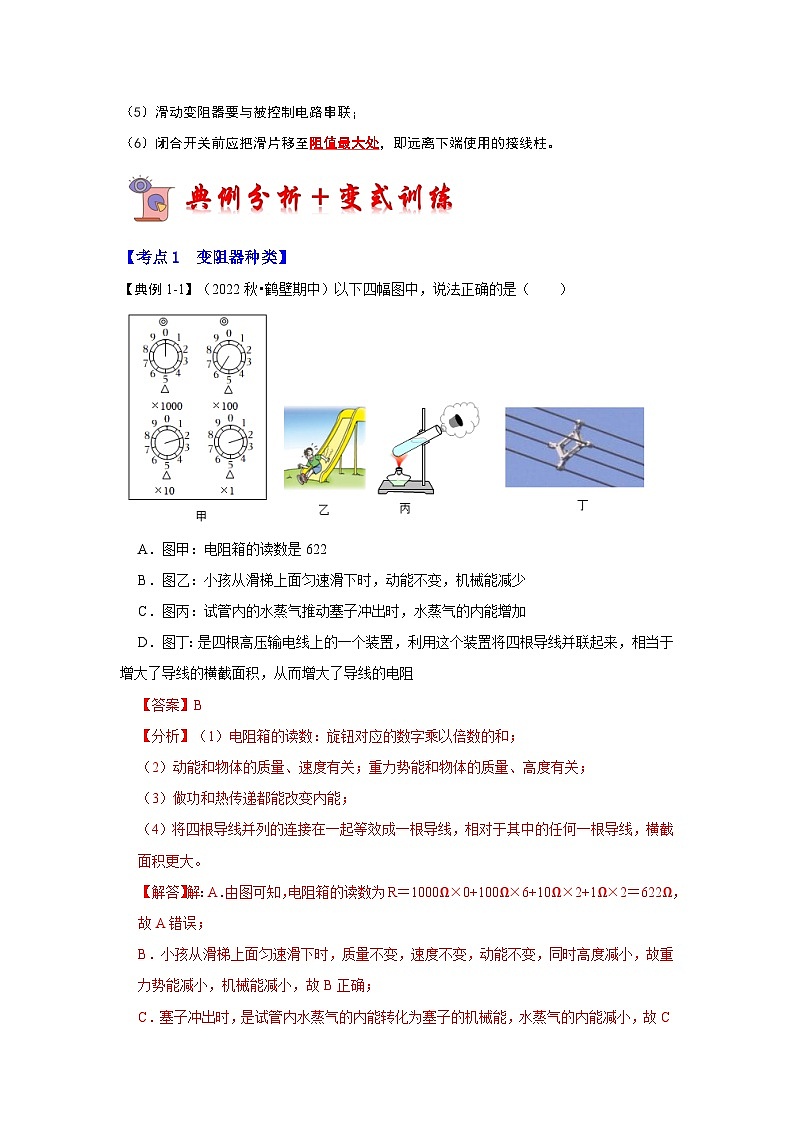

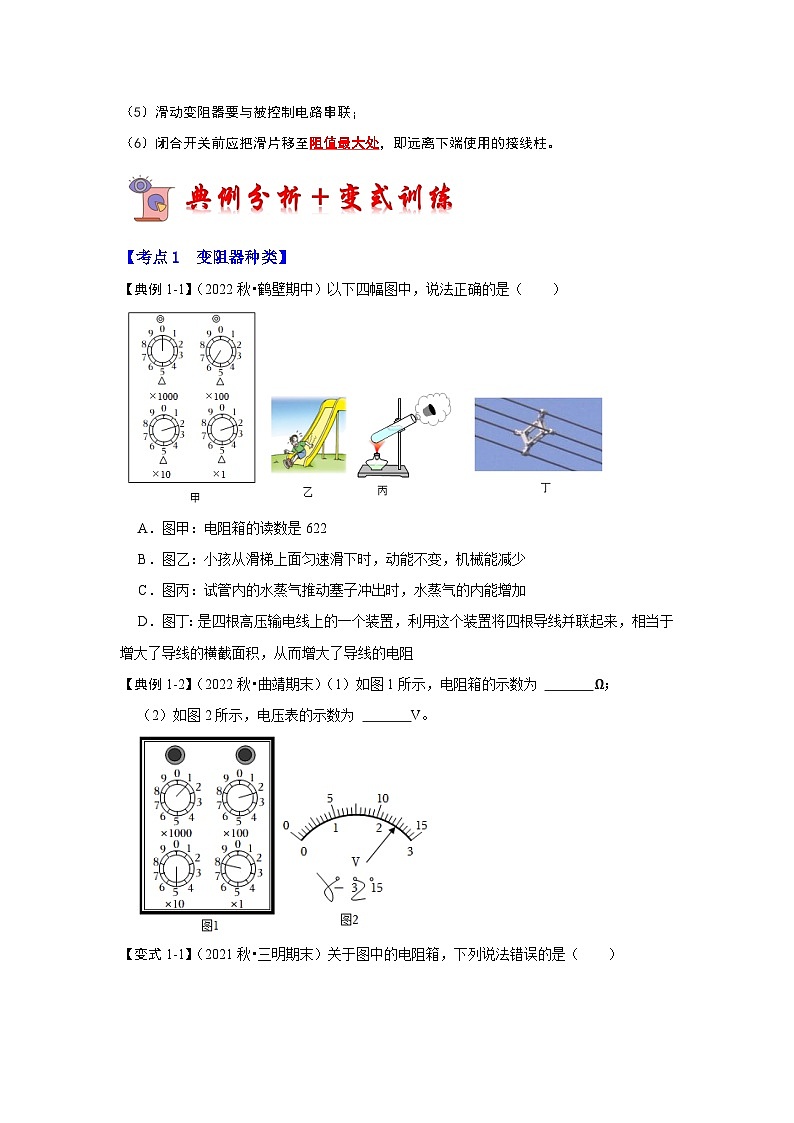

【典例1-1】（2022秋•鹤壁期中）以下四幅图中，说法正确的是（ ）

A．图甲：电阻箱的读数是622
B．图乙：小孩从滑梯上面匀速滑下时，动能不变，机械能减少
C．图丙：试管内的水蒸气推动塞子冲出时，水蒸气的内能增加
D．图丁：是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的横截面积，从而增大了导线的电阻
【答案】B
【分析】（1）电阻箱的读数：旋钮对应的数字乘以倍数的和；
（2）动能和物体的质量、速度有关；重力势能和物体的质量、高度有关；
（3）做功和热传递都能改变内能；
（4）将四根导线并列的连接在一起等效成一根导线，相对于其中的任何一根导线，横截面积更大。
【解答】解：A．由图可知，电阻箱的读数为R＝1000Ω×0+100Ω×6+10Ω×2+1Ω×2＝622Ω，故A错误；
B．小孩从滑梯上面匀速滑下时，质量不变，速度不变，动能不变，同时高度减小，故重力势能减小，机械能减小，故B正确；
C．塞子冲出时，是试管内水蒸气的内能转化为塞子的机械能，水蒸气的内能减小，故C错误；
D．利用这个装置将四根导线并联起来，相当于增大了导线的横截面积，从而减小了导线的电阻，故D错误。
故选：B。
【典例1-2】（2022秋•曲靖期末）（1）如图1所示，电阻箱的示数为 1258 Ω；
（2）如图2所示，电压表的示数为 2.5 V。
【答案】（1）1258；（2）2.5。
【分析】（1）电阻箱的读数方法：用指针所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数；
（2）使用电压表读数时，先确定量程和分度值，然后根据指针位置读数。
【解答】解：（1）由图1可知，电阻箱的示数为：1×1000Ω+2×100Ω+5×10Ω+8×1Ω＝1258Ω；
（2）由图2可知，电压表选择0～3V量程，分度值是0.1V，此时的电压值为2.5V。
故答案为：（1）1258；（2）2.5。
【变式1-1】（2021秋•三明期末）关于图中的电阻箱，下列说法错误的是（ ）
A．电阻箱是一种变阻器
B．阻值可调范围为0～10000Ω
C．最小分度值为1Ω
D．电阻箱读数是622Ω
【答案】B
【分析】电阻箱可以改变接入电路电阻的大小；电阻箱的读数：旋钮对应的数字乘以倍数的和。
【解答】解：电阻箱可以改变接入电路电阻的大小，其实质是一个变阻器；根据图示可知，电阻箱的最大示数为9×1000Ω+9×100Ω+9×10Ω+9×1Ω＝9999Ω，所以阻值可调范围为0～9999Ω；电阻箱的分度值为1Ω；此时电阻箱的读数为：0×1000Ω+6×100Ω+2×10Ω+2×1Ω＝622Ω；故B错误，ACD正确。
故选：B。
【变式1-2】（2023•姑苏区校级开学）如图甲所示的是插入式电阻箱的结构示意图，则A、B两个接线柱之间的电阻值是 7Ω 。如图乙欧姆表的示数是 32 Ω；如图丙电阻箱的示数 1969.2 Ω。
【答案】7Ω；32；1969.2。
【分析】插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来“变阻”的，即把铜塞插进去，铜塞处的电阻丝就会短路，电流不从电阻丝走了，所以铜塞插进去的那部分电阻没有连入电路；
结合欧姆表的分度值和指针位置读数；
电阻箱的读数方法：用Δ所对的数字乘以下面的倍数，然后把它们相加，就得出电阻箱的示数。
【解答】解：当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻丝没有接入电路；由图甲可知，A、B两个接线柱之间的电阻是5Ω+2Ω＝7Ω；
如图乙所示，30欧到40欧之间有5个小格，1个小格代表为2Ω，则欧姆表的示数是32Ω；
由图乙可知，电阻箱的示数为：R＝1×1000Ω+9×100Ω+6×10Ω+9×1Ω+2×0.1Ω＝1969.2Ω。
故答案为：7Ω；32；1969.2。
【考点2 滑动变阻器的工作原理】
【典例2-1】（2022秋•陈仓区期末）一个滑动变阻器的铭牌上标有“20Ω，1A”的字样，对此铭牌意义的理解正确的是（ ）
A．电阻最小值是20Ω，允许最大电流1A
B．电阻最小值是20Ω，允许最小电流1A
C．电阻最大值是20Ω，允许最大电流1A
D．电阻最大值是20Ω，允许最小电流1A
【答案】C
【分析】滑动变阻器的铭牌上标有“20Ω 1A”的字样，其含义是滑动变阻器连入电路的最大阻值，允许通过的最大电流。
【解答】解：铭牌上标有“20Ω 1A”，含义是滑动变阻器的接入电路的电阻范围0﹣20Ω，电阻的最大值是20Ω，允许通过的最大电流是1A。
故选：C。
【典例2-2】（2022秋•邗江区期末）旋转式变阻器（如图所示）与滑动变阻器相比，外形不同，但原理都是通过改变接入电路的导体的 长度 来改变其接电路的电阻。若图中旋转式变阻器的A、B两接线柱连入电路，则连入电路的弧形电阻片是 AP 段（选填“AP”、“PC”或“AC”），当转轴顺时针旋转时，它连入电路的电阻将 变大 （选填“变大”、“变小”或“不变”）。
【答案】长度；AP；变大
【分析】变阻器是靠改变连入电路中的电阻丝长度来改变电阻的；接入电路中的电阻丝的长度越长，电阻越大。
【解答】解：旋转式变阻器是靠改变连入电路中的电阻丝长度来改变电阻的；图中旋转式变阻器的A、B两接线柱连入电路，则连入电路的弧形电阻片是AP段，当轴顺时针旋转时，它连入电路的电阻丝的长度变大，故它连入电路的电阻将变大。
故答案为：长度；AP；变大。
【变式2-1】（2022秋•衡山县期末）一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（ ）
A．电阻的最小值是50Ω，允许通过的最大电流是1.5A
B．电阻的最小值是50Ω，允许通过的最小电流是1.5A
C．电阻的最大值是50Ω，允许通过的最小电流是1.5A
D．电阻的最大值是50Ω，允许通过的最大电流是1.5A
【答案】D
【分析】滑动变阻器铭牌上标有的电流值表示滑动变阻器允许通过的最大电流值，标有的电阻是滑动变阻器的最大电阻值。
【解答】解：一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样，表示50Ω表示滑动变阻器的最大电阻是50Ω，1.5A
表示滑动变阻器允许通过的最大电流是1.5A。
故选：D。
【变式2-2】（2022秋•焦作期末）滑动变阻器的电阻能改变，是由于改变了（ ）
A．电阻线的长度B．电阻线的横截面积
C．电阻线的材料D．电阻线的密度
【答案】A
【分析】要解答本题需掌握：滑动变阻器的原理是靠改变连入电路中电阻线的长度。
【解答】解：滑动变阻器的电阻能改变，是由于改变了连入电路中电阻线的长度，从而改变了电阻。
故选：A。
【变式2-3】将一根镍铬合金丝均匀拉长接入电路，其电阻将 变大 ；若将这根镍铬合金丝对折后接入电路，其电阻将 变小 。（填“变大”“变小”或“不变”）变阻器是通过改变接入电路中电阻线的 长度 来改变电阻大小的，一只滑动变阻器的铭牌上标有“20Ω，1A”的字样，则表示这只滑动变阻器的电阻变化范围是 0～20 Ω。
【答案】变大；变小；长度；0～20。
【分析】（1）导体的电阻大小与导体的长度、横截面积和材料有关；同种材料的导体长度越大，横截面积越小，电阻越大；反之，电阻越小；据此即可确定该电阻丝的阻值变化情况。
（2）滑动变阻器的原理是靠改变连入电路中电阻线的长度；滑动变阻器的接法是四个接线柱，必须一上一下；滑动变阻器上所标的电阻值和电流值指允许通过的最大电流和电阻的最大阻值。
【解答】解：导体的电阻与长度、横截面积和材料有关；当同种材料的导体长度越大，横截面积越小，电阻越大；反之，电阻越小；将一根镍铬合金丝均匀拉长后，长度变长，横截面积变小，故电阻将增大；
若将这根镍铬合金丝对折后，则长度变短，横截面积变大，故电阻将会变小。
变阻器是通过改变接入电路中电阻线的长度来改变电阻大小的，一只滑动变阻器的铭牌上标有“20Ω，1A”的字样，则表示这只滑动变阻器的电阻变化范围是0～20Ω。
故答案为：变大；变小；长度；0～20。
【考点3 滑动变阻器的使用】
【典例3-1】（2022秋•吉安期末）如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
A．探究电流与电阻的关系——使定值电阻两端电压成倍数变化
B．测量小灯泡的额定功率——调节小灯泡两端电压，使小灯泡在额定电压下发光
C．测量小灯泡的阻值——多次测量求平均值，减小实验误差
D．探究电流与电压的关系——改变电路中的电流，得出电压与电流的关系
【答案】B
【分析】（1）根据控制变量法的思路，结合滑动变阻器的使用目的可以确定滑动变阻器此时的作用；
（2）为了保护电路，闭合开关前，滑动变阻器应处于最大阻值处，探究电流与电阻的关系时滑动变阻器的作用一般有保护电路和保持定值电阻两端电压不变，找出普遍规律；
（3）由于电阻是导体本身的一种性质，其大小与导体两端的电压和通过它的电流无关，所以为了防止测量的偶然性，往往采取多次测量求平均值的方法来减小误差；
（4）根据滑动变阻器使用目的，可以确定其在电路中的作用。
【解答】解：A、探究电流与电阻的关系时滑动变阻器的作用是保护电路和保持定值电阻两端电压不变，找出普遍规律，故A错误；
B、在“伏安法”测小灯泡电功率的实验中，调节小灯泡两端电压，使小灯泡在额定电压下发光，故B正确；
C、小灯泡的电阻受温度影响较大，不可以多测几组数据，通过求平均值来减小误差，故C错误；
D、探究电流与电压的关系时滑动变阻器的作用一般有保护电路和改变被测电阻两端电压，故D错误。
故选：B。
【典例3-2】（2023•金川区校级模拟）如图所示，电路中一根导线已经与滑动变阻器的A接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 C （选填“A”或“C”或“D”）接线柱连接；滑动变阻器是通过改变电阻丝的 长度 来改变电阻的大小。
【答案】C；长度。
【分析】滑动变阻器的原理：通过改变连入电路中电阻线的长度来改变电阻大小，从而改变电路中的电流；滑动变阻器要采用“一上一下”的接法。
【解答】解：滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的大小；
电路中一根导线已经与滑动变阻器的A接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，则变阻器接入电路中电阻线的长度要变短，所以另一根导线应该与C接线柱连接。
故答案为：C；长度。
【典例3-3】（2022秋•任城区期中）如图所示的电路中，要使灯泡变暗，滑动变阻器的滑片应向 右 移动，此时电流表的示数将 变小 （填“变大”“变小”或“不变”）。
【答案】见试题解答内容
【分析】通过灯泡的电流越小，灯泡实际功率越小，灯泡越暗；要使灯泡变暗，滑动变阻器接入电路的阻值应变大，根据电路图确定滑片的移动方向，应用欧姆定律判断电流的变化。
【解答】解：由电路图可知，向右移动滑片，滑动变阻器接入电路的阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流变小，电流表示数变小，灯泡实际功率变小，灯泡变暗；
故答案为：右；变小。
【变式3-1】（2023•锦江区校级开学）如图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是（ ）
A．电位器与灯泡并联
B．若只将a、b接入电路，顺时针转动旋钮时灯泡变亮
C．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
【答案】C
【分析】电位器的实质是滑动变阻器，串联在电路中能改变电路中电流的大小；若将图乙中a、c接入则接入了全部电阻片，不能改变电阻大小，接线时a、c只能选择其一接入电路，结合图示可做出分析。
【解答】解：A、电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误；
B、若只将a、b接入电路，滑片左边的电阻丝接入电路，即滑片顺时针转动旋钮时，电阻变大，灯泡变暗，故B错误；
C、若只将b、c接入电路，滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故C正确；
D、若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故D错误。
故选：C。
【变式3-2】（2022秋•湟中区校级期末）如图所示，滑动变阻器连入电路的示意图中，当滑片P向右滑动时，连入电路的电阻变小的是（ ）
A．B．
C．D．
【答案】D
【分析】滑动变阻器有四个接线柱，接入电路时，选择上面一个接线柱，下面选择一个接线柱。
【解答】解：（1）滑动变阻器都接上面的接线柱，滑动变阻器被短路。滑动变阻器都接下面接线柱，滑动变阻器相当于定值电阻。
（2）选择上面一个接线柱，下面选择一个接线柱。滑动变阻器接入的部分取决于下面的接线柱。
（3）当滑片P向右滑动时，连入电路的电阻变大，电阻变长，应该接入左半段。下面的接线柱一定接左接线柱，上面的接线柱任意接入。
故选：D。
【变式3-3】（2022秋•天府新区期末）晓理自制了一盏可调节亮度的台灯，部分电路如图所示，灯泡应画在图中 a、b 之间（选填“a、b”或“c、d”）；连好电路后闭合开关，若要使灯泡变暗，应将滑动变阻器的滑动片向 右 移动。
【答案】a、b；右
【分析】（1）由题意可知，台灯的亮度可调节，所以灯泡应该与可调电阻串联在一起；
（2）滑动变阻器移动滑片时，可以改变连入电路的电阻，从而改变电路的电流，影响灯泡的亮暗程度。
【解答】解：
（1）由题意可知，台灯的亮度可调节，所以灯泡应该与滑动变阻器串联，结合电路图可知，灯泡应该接在a、b之间；
（2）灯泡的亮暗取决于实际功率的大小，由P＝I2R可知，要使灯泡变暗应减小电路中的电流，由欧姆定律可知应增大电路中的电阻，即滑片右移时增大滑动变阻器接入电路中的电阻。
故答案为：a、b；右。
【变式3-4】（2022秋•仙游县期末）如图所示，小明想利用电位器调节灯泡的亮度，逆时针旋转旋钮（滑片）时，灯泡变亮，请你帮小明把该电位器连入电路。
【答案】见解答图。
【分析】逆时针旋转滑片时，灯泡变亮，说明逆时针旋转时，电位器连入电路的电阻变小，据此分析作答。
【解答】解：滑片逆时针旋转滑片时，灯泡变亮，原因是电流变大，电源电压不变，由欧姆定律可知电位器连入电路的电阻变小，连入电路的电阻丝变短，应连入a和b接线柱，如下图所示：
一、选择题。
1．（2022秋•永安市期中）下列关于电学知识的说法中，正确的是（ ）
A．金属导体中自由电子定向移动的方向就是电流方向
B．验电器的工作原理是同种电荷相互排斥
C．电路中有电源就一定会有电流流通
D．电阻箱可以读出阻值但不能调节电阻大小
【答案】B
【分析】利用下列知识分析判断：
（1）正电荷定向移动的方向规定为电流的方向；
（2）验电器的工作原理：同种电荷相排斥；
（3）电路中产生持续电流的条件有两个：一是有电源提供电压，二是电路是闭合的。
（4）滑动变阻器的原理：改变连入电路的电阻丝的长度，改变连入电路的电阻，改变电路中的电流，它可以连续地改变电阻值，但不能读数；而电阻箱可以读出数值，但改变的电阻值是不连续的。
【解答】解：
A．导体内自由电荷定向运动才能形成电流，金属中的电流方向跟自由电子定向移动的方向相反，故A错误；
B．验电器是根据同种电荷相互排斥检验物体是否带电的，故B正确；
C．电路中有电源，若电路断开，不会有电流流通，故C错误；
D．电阻箱能表示出连入的阻值，也能调节电阻大小，故D错误。
故选：B。
2．（2022秋•肃州区校级期末）如图所示，关于甲、乙、丙、丁四幅图，下列说法不正确的是（ ）
A．甲图中，梳子能吸引小纸片，是因为摩擦创造了电荷
B．乙图中，验电器的工作原理是：同种电荷互相排斥
C．丙图中，电流要从电流表的正接线柱流入负接线柱流出
D．丁图中，电阻箱连入电路的阻值大小是R＝4658Ω
【答案】A
【分析】（1）摩擦起电的实质是电荷的转移，带电体有吸引轻小物体的性质。
（2）验电器的工作原理是带电物体接触或靠近验电器金属球使验电器金属箔片带上同种电荷相互排斥而张开角度的。
（3）电流表接入电路时要让电流从电流表的正接线柱流入，负接线柱流出。
（4）电阻箱连入电路的阻值读数方法是每个旋盘对应值乘以旋盘表示的数量级的积之和。
【解答】解：A．甲图中，梳子能吸引小纸片，是因为梳子摩擦带了电荷吸引轻小纸片；摩擦起电的实质是电荷的转移，并不是创造了电荷。故A错误；
B．乙图中，验电器的工作原理是带电物体接触或靠近验电器金属球使验电器金属箔片带上同种电荷相互排斥而张开角度的。故B正确；
C．丙图中，电流表接入电路时要让电流从电流表的正接线柱流入，负接线柱流出。故C正确；
D．丁图中，电阻箱连入电路的阻值大小是4×1000Ω+6×100Ω+5×10Ω+8×1Ω＝4658Ω。故D正确。
故选：A。
3．（2022秋•黄浦区期末）滑动变阻器实现变阻是利用了改变接入电路中电阻线的（ ）
A．材料B．长度C．粗细D．温度
【答案】B
【分析】滑动变阻器工作原理：移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻，来改变电路中的电流。
【解答】解：滑动变阻器移动滑片时，不能改变接入电阻丝的材料和横截面积以及温度，只能改变接入电路电阻丝的长度，来改变接入电路的电阻和电流，故ACD错误、B正确。
故选：B。
4．（2022秋•孝感期末）如图所示为一种电位器的结构图，可通过转动旋钮带动滑片移动从而调节阻值的大小。下列说法正确的是（ ）
A．若想用它来调节灯泡的亮度，应该将其与灯泡并联
B．它是通过改变接入电路中电阻丝的横截面积来改变电阻大小的
C．若将BC两个接线柱接入电路，顺时针转动旋钮，接入电阻变小
D．若将AC两个接线柱接入电路，顺时针转动旋钮，接入电阻变大
【答案】C
【分析】电位器的实质是滑动变阻器，是依靠改变接入电路中电阻线的长度来改变电阻大小的；电位器串联在电路中能改变电路中电流的大小。
【解答】解：
A、电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误；
B、电位器是依靠改变接入电路中电阻线的长度来改变电阻大小的，故B错误；
C、若只将B、C接入电路，顺时针转动旋钮时，电位器电阻丝接入电路的长度变短，接入电路的电阻变小，故C正确；
D、若将AC两个接线柱接入电路，电位器电阻丝全部接入电路；顺时针转动旋钮时，电位器接入电路的电阻不变，故D错误。
故选：C。
5．（2022秋•昆明期末）如图所示当滑动变阻器的滑片P向左移动时，接入电路的阻值变小，选择的接线柱是（ ）
A．ADB．CDC．BDD．AB
【答案】A
【分析】滑动变阻器的正确接线方法应该“一上一下”；滑片P向左移动时，接入电路的阻值变小，说明接入电路的电阻丝变短，根据图示可知滑片左侧的电阻丝应接入电路，据此进行解答。
【解答】解：滑动变阻器的正确接线方法应该“一上一下”；
当滑片P向左移动时，接入电路的阻值变小，说明接入电路的电阻丝变短，根据图示可知滑片左侧的电阻丝应接入电路，所以应该是左下角的接线柱与上方任一接线柱的组合，即应接AC或AD，故A正确。
故选：A。
6．（2022秋•韩城市校级期末）如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的主要作用描述正确的是（ ）
A．探究电流与电压的关系——保持定值电阻两端电压不变
B．探究电流与电阻的关系——调节电阻两端电压成倍数变化
C．测量定值电阻的阻值——改变电路中的电流和电阻两端的电压
D．测量小灯泡的电功率——改变小灯泡两端电压，求平均电功率
【答案】C
【分析】（1）根据控制变量法的思路，结合滑动变阻器的使用目的可以确定滑动变阻器此时的作用；
（2）为了保护电路，闭合开关前，滑动变阻器应处于最大阻值处，探究电流与电阻的关系时滑动变阻器的作用一般有保护电路和保持定值电阻两端电压不变，找出普遍规律；
（3）由于电阻是导体本身的一种性质，其大小与导体两端的电压和通过它的电流无关，所以为了防止测量的偶然性，往往采取多次测量求平均值的方法来减小误差；
（4）根据滑动变阻器使用目的，可以确定其在电路中的作用。
【解答】解：A、探究电流与电压的关系时滑动变阻器的作用一般有保护电路和改变电路电流或改变被测电阻两端电压，故A错误；
B、探究电流与电阻的关系时滑动变阻器的作用是保护电路和保持定值电阻两端电压不变，找出普遍规律，故B错误；
C、测量导体的电阻时，通过改变滑动变阻器接入电路的阻值，从而改变了待测电阻两端的电压和通过它的电流，可以多测几组数据，通过求平均值来减小误差，故C正确；
D、在“伏安法”测小灯泡电功率的实验中，滑动变阻器的作用是：通过改变小灯泡两端的实际电压与通过小灯泡的电流，可比较小灯泡亮度与灯泡的实际功率之间的关系，不需要测量平均功率，故D错误。
故选：C。
7．（2022秋•新化县期末）（多选）生活充满精彩，我们的生活中用到变阻器的有（ ）
A．汽车近远光的互换
B．电动玩具的跳跃
C．收音机调台的装置
D．装修时新安装的可改变亮度的吸顶灯
【答案】见试题解答内容
【分析】变阻器是通过改变接入电路中的电阻，从而改变电路中电流的大小。
【解答】解：
AB、汽车近远光的互换、电动玩具的跳跃与变阻器无关，故AB错误；
C、收音机调台的装置是通过改变接入电路中电阻的大小，使电路中电流发生改变从而改变亮度、音量和车速，应用了变阻器；
D、装修时新安装的可改变亮度的吸顶灯是依靠变阻器来改变电路中的电流的大小，从而改变灯泡的亮度。
故选：CD。
二、填空题。
8．（2022秋•沂南县期末）如图所示，电阻箱的示数是 3204 Ω。
【答案】3204。
【分析】电阻箱的读数方法：用Δ所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数。
【解答】解：由图可知，电阻箱的示数为：3×1000Ω+2×100Ω+0×10Ω+4×1Ω＝3204Ω。
故答案为：3204。
9．（2022秋•奉贤区期末）滑动变阻器是通过改变接入电路中的电阻丝 长度 来改变电阻的大小；若10秒内通过某变阻器的电荷量为10库，则通过该变阻器的电流大小为 1 安，此时其两端电压为6伏，则该变阻器的规格可能是 10欧 2安 （选填“10欧 0.5安”、“10欧 2安”或“5欧 1.5安”）。
【答案】长度；1；10欧 2安。
【分析】（1）滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的。由欧姆定律可知，当滑动变阻器改变了电路中的电阻，电源电压不变，所以就改变了电流；
（2）根据电流定义式I＝进行计算；利用欧姆定律的变形式R＝可求出电阻的大小。
【解答】解：（1）滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的，电源电压不变，根据I＝可知，从而改变电路中的电流；
（2）通过导体的电流大小：I＝＝＝1A；
变阻器接入电路的阻值为：，
由计算可知，该滑动变阻器通过的电流为1A，阻值等于或大于6Ω，所以规格可能是“10欧 2安”。
故答案为：长度；1；10欧 2安。
10．（2023•温江区校级模拟）小文同学利用的电位器、直流稳压电源、导线、开关和小灯泡，组装了一个调光台灯，电路如图所示。滑动片P顺时针向A端滑动的过程中，电位器接入电路中的电阻 变小 （填“变大”“变小”“不变”），小灯泡的亮度 变亮 （填“变亮”“变暗”“不变”）。
【答案】变小；变亮
【分析】分析电路的连接，根据滑动片P顺时针向A端滑动的过程中，电位器连入电路的电阻变化，由串联电阻的规律确定电阻的总电阻变化，根据欧姆定律分析电路的电流变大和灯两端电压的变化；根据P＝UI分析小灯泡的功率变化得出灯的亮度的变化。
【解答】解：电位器与灯串联，滑动片P顺时针向A端滑动的过程中，电位器连入电路的电阻变小；由串联电阻的规律，电阻的总电阻变小，根据欧姆定律I＝可知，电路的电流变大；
根据U＝IR，小灯泡两端的电压变大；因小灯泡的电压和电流变大，根据P＝UI，小灯泡的功率变大，灯变变亮。
故答案为：变小；变亮。
11．（2022秋•惠州期末）如图1所示为人们所喜爱的电动自行车，它轻便、节能、环保。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。
（1）这车钥匙实质相当于一个 开关 ，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，右手把实质相当于一个 滑动变阻器 。给电动车充电时，电瓶相当于 用电器 （选填“电源”或“用电器”）；
（2）如图2是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰；如图3是电动车的局部电路图，其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚，可能会造成 蓄电池 （选填“蓄电池”、“控制器”或“充电插口”）损坏；如果人体触碰蓄电池两极，人 有 （选填“有”或“无”）危险；
（3）电动自行车两刹车手柄（如图4）中各有一只开关S1和S2；在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，如图5ABCD四幅电路图中符合要求的是 D 。
【答案】（1）开关；滑动变阻器；用电器；（2）蓄电池；有；（3）D。
【分析】（1）开关能起到控制电路通断的作用；滑动变阻器可以改变通过用电器的电流；给电池充电的过程，消耗电能，获得化学能；
（2）用导线将电源正负接线柱相连后将形成电源短路；人体的安全电压不超过36V；
（3）任一只手柄刹车时，该手柄上的开关立即断开、电动机停止工作说明两开关相互影响、不能独立工作即为串联。
【解答】解：（1）电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是一个开关；
电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，说明这右手把能改变电路中的电流，则这右手把就相当于一个滑动变阻器；
电瓶充电时是将电能转化为化学能，此时电瓶相当于用电器；
（2）因为硬币是导体，将硬币碰到充电插口的两个金属插脚时，使蓄电池的正负极相连，因此会造成蓄电池短路；
对人体的安全电压不高于36V，而蓄电池的供电电压为48V＞36V，所以充满电后如果人体触碰蓄电池两极，人有危险；
（3）由题意可知，电动车行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关应串联接在电路中，根据选项可知D符合题意，ABC不符合题意。
故答案为：（1）开关；滑动变阻器；用电器；（2）蓄电池；有；（3）D。
三、作图题。
12．（2023•深圳模拟）如图所示是某同学设计的模拟可调光台灯电路，其中电位器有a、b、c三个接线柱，请连接电路，使顺时针旋转滑片时灯泡变亮。
【答案】
【分析】顺时针旋转滑片时，灯泡变亮，说明顺时针旋转时，电位器连入电路的电阻变小，故将中间和上面的接线柱接入电路。
【解答】解：滑片顺时针旋转时，灯泡变亮，原因是电流变大，电源电压不变时，电阻变小，连入电路的电阻丝变短，一定是连入了上面的接线柱c和中间的接线柱b，如下图所示：
四、实验探究题。
13．（2022•花都区模拟）小宇利用电源、小灯泡、电压表、滑动变阻器、开关及若干导线设计了如图1所示的电路图，已知电源电压恒为3V，小灯泡的额定电压为2.5V。
（1）按图1的电路图在图2中连接实物，要求滑动变阻器的滑片向右移动时接入电路的阻值变小；
（2）闭合开关后，小灯泡发光，电压表的示数如图3所示，读数为 2V ；若电压表忽然发生断路，小灯泡 能 （选填“能”或“不能”）继续发光；
（3）更换另一个电压表，移动滑动变阻器的滑片，使电压表的示数为 0.5 V时，小灯泡能正常发光，你的理由是： 已知小灯泡的额定电压为2.5V，电源电压恒为3V，小灯泡与滑动变阻器的串联，电压表测量滑动变阻器两端的电压，由串联电路的电压关系可知，小灯泡正常发光时，电压表的示数为U滑＝U﹣U额＝3V﹣2.5V＝0.5V 。
【答案】（1）见解答；（2）2V；能；（3）0.5V；已知小灯泡的额定电压为2.5V，电源电压恒为3V，小灯泡与滑动变阻器的串联，电压表测量滑动变阻器两端的电压，由串联电路的电压关系可知，小灯泡正常发光时，电压表的示数为U滑＝U﹣U额＝3V﹣2.5V＝0.5V。
【分析】（1）由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，根据实物图中电源的电压确定电压表的量程，根据滑片的位置结合要求判断出滑动变阻器接入电路中的接线柱，根据电流流向法、按先串后并的原则连接实物图；
（2）根据电压表的量程、分度值、指针位置读数；根据并联电路互不影响分析；
（3）根据小灯泡的额定电压、电源电压和串联电路的电压关系分析。
【解答】解：（1）由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，
由实物图可知，电源是由两节干电池串联组成的，其电压为3V，则电压表的量程选0～3V，
要求滑动变阻器的滑片向右移动时接入电路的阻值变小，变阻器的右下方接线柱和任意上方接线柱串联在电路中，
从电源的正极出发，依次连接开关、灯泡、滑动变阻器回到电源的负极，然后把电压表并联在滑动变阻器两端，如下图所示：
（2）由图可知，电压表的量程是0～3V，分度值为0.1V，示数为2V；
电压表与滑动变阻器并联，电压表断路，对小灯泡与滑动变阻器的串联电路没有影响，所以小灯泡能继续发光；
（3）已知小灯泡的额定电压为2.5V，电源电压恒为3V，小灯泡与滑动变阻器的串联，电压表测量滑动变阻器两端的电压，由串联电路的电压关系可知，小灯泡正常发光时，电压表的示数为U滑＝U﹣U额＝3V﹣2.5V＝0.5V。
故答案为：（1）见解答；（2）2V；能；（3）0.5V；已知小灯泡的额定电压为2.5V，电源电压恒为3V，小灯泡与滑动变阻器的串联，电压表测量滑动变阻器两端的电压，由串联电路的电压关系可知，小灯泡正常发光时，电压表的示数为U滑＝U﹣U额＝3V﹣2.5V＝0.5V。
五、解答题。
14．（2022秋•宣威市校级期中）在一次测L1、L2灯串联的电路电压的实验中，电路两端的总电压值如图1甲所示，则总电压为 2.5 V，灯泡L1的电压如图乙所示，则灯L1的电压为 1.2 V，旋盘式电阻箱是我们在实验室经常用到的一种变阻器，图2所示电阻箱的示数为 3204 Ω。
【答案】2.5；1.2；3204
【分析】（1）电压表读数方法：先确定使用的量程、对应的分度值，再根据指针位置读数；
（2）电阻箱的读数方法是：用各“Δ”所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数。
【解答】解：（1）图1甲中，电压表使用的0～3V的量程，每一个大格代表1V，每一个小格代表0.1V，即分度值为0.1V，电压表的示数是2.5V，即电路两端的总电压为2.5V；
图1乙中，电压表使用的也是0～3V的量程，分度值为0.1V，示数是1.2V，即灯L1两端的电压1.2V。
（2）由图可知：此变阻箱接入电路的电阻R＝3×1000Ω+2×100Ω+0×10Ω+4×1Ω＝3204Ω。
故答案为：2.5；1.2；3204。
