初中物理人教版（2024）九年级全册第2节 电功率优秀同步测试题
展开
这是一份初中物理人教版（2024）九年级全册第2节 电功率优秀同步测试题，文件包含182电功率考点解读原卷版docx、182电功率考点解读解析版docx等2份试卷配套教学资源，其中试卷共56页， 欢迎下载使用。

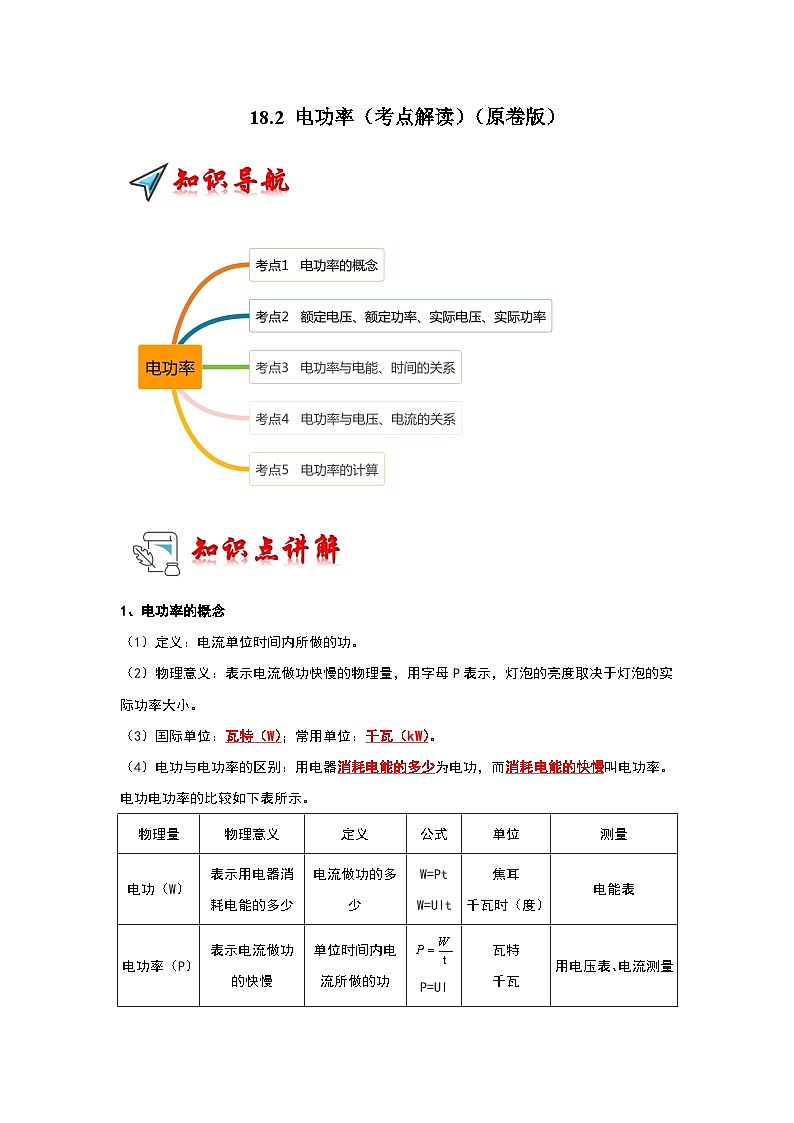

1、电功率的概念
（1）定义：电流单位时间内所做的功。
（2）物理意义：表示电流做功快慢的物理量，用字母P表示，灯泡的亮度取决于灯泡的实
际功率大小。
（3）国际单位：瓦特（W）；常用单位：千瓦（kW）。
（4）电功与电功率的区别：用电器消耗电能的多少为电功，而消耗电能的快慢叫电功率。
电功电功率的比较如下表所示。

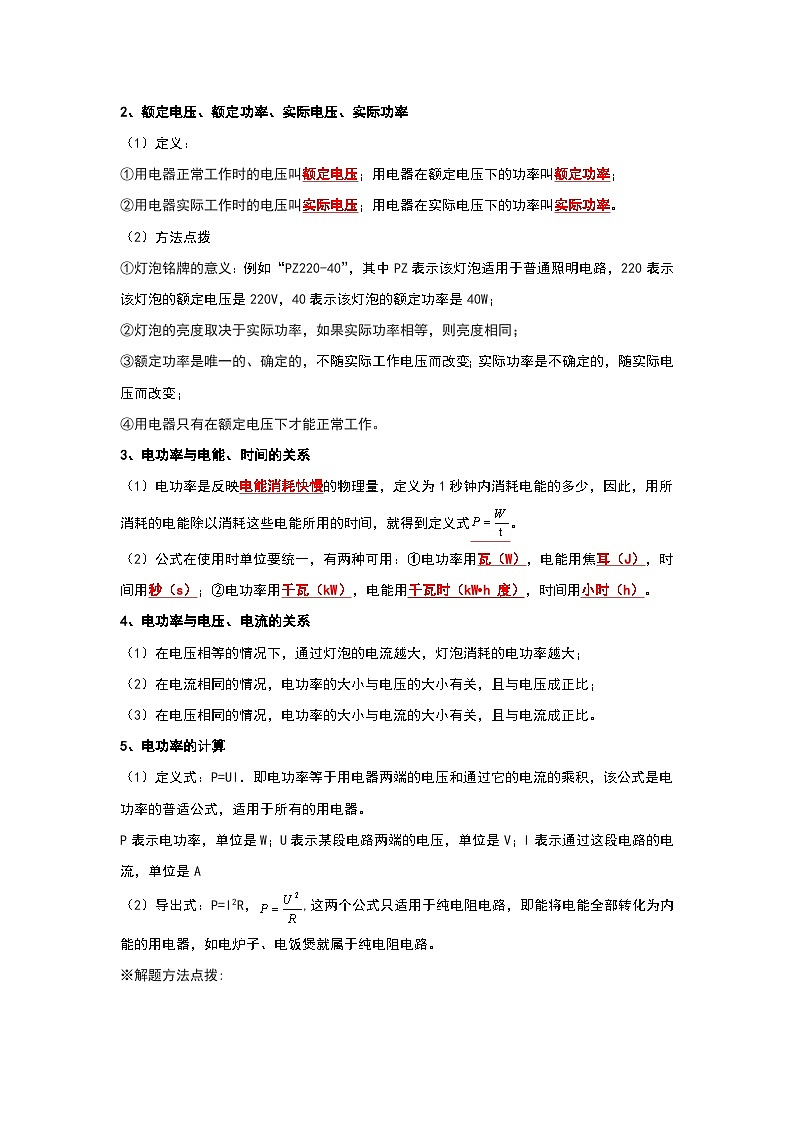

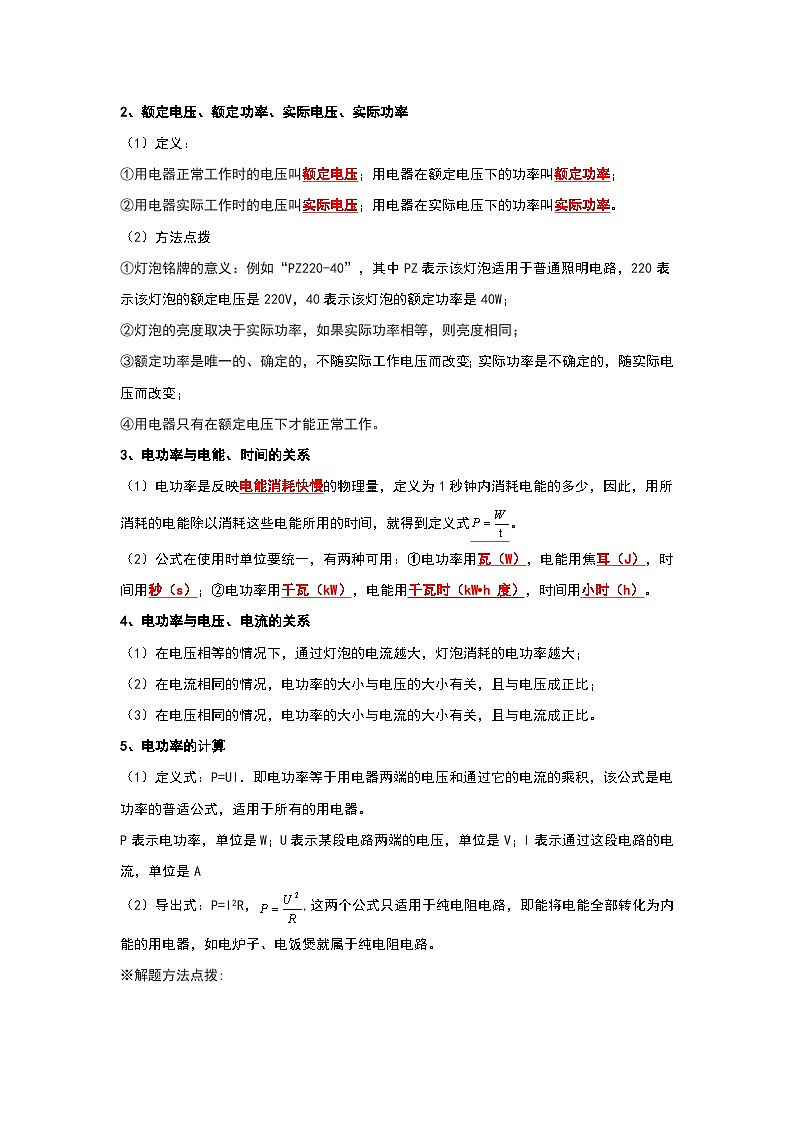

2、额定电压、额定功率、实际电压、实际功率
（1）定义：
①用电器正常工作时的电压叫额定电压；用电器在额定电压下的功率叫额定功率；
②用电器实际工作时的电压叫实际电压；用电器在实际电压下的功率叫实际功率。
（2）方法点拨
①灯泡铭牌的意义：例如“PZ220-40”，其中PZ表示该灯泡适用于普通照明电路，220表示该灯泡的额定电压是220V，40表示该灯泡的额定功率是40W；
②灯泡的亮度取决于实际功率，如果实际功率相等，则亮度相同；
③额定功率是唯一的、确定的，不随实际工作电压而改变；实际功率是不确定的，随实际电压而改变；
④用电器只有在额定电压下才能正常工作。
3、电功率与电能、时间的关系
（1）电功率是反映电能消耗快慢的物理量，定义为1秒钟内消耗电能的多少，因此，用所消耗的电能除以消耗这些电能所用的时间，就得到定义式。
（2）公式在使用时单位要统一，有两种可用：①电功率用瓦（W），电能用焦耳（J），时间用秒（s）；②电功率用千瓦（kW），电能用千瓦时（kW•h 度），时间用小时（h）。
4、电功率与电压、电流的关系
（1）在电压相等的情况下，通过灯泡的电流越大，灯泡消耗的电功率越大；
（2）在电流相同的情况，电功率的大小与电压的大小有关，且与电压成正比；
（3）在电压相同的情况，电功率的大小与电流的大小有关，且与电流成正比。
5、电功率的计算
（1）定义式：P=UI．即电功率等于用电器两端的电压和通过它的电流的乘积，该公式是电功率的普适公式，适用于所有的用电器。
P表示电功率，单位是W；U表示某段电路两端的电压，单位是V；I表示通过这段电路的电流，单位是A
（2）导出式：P=I2R，,这两个公式只适用于纯电阻电路，即能将电能全部转化为内能的用电器，如电炉子、电饭煲就属于纯电阻电路。

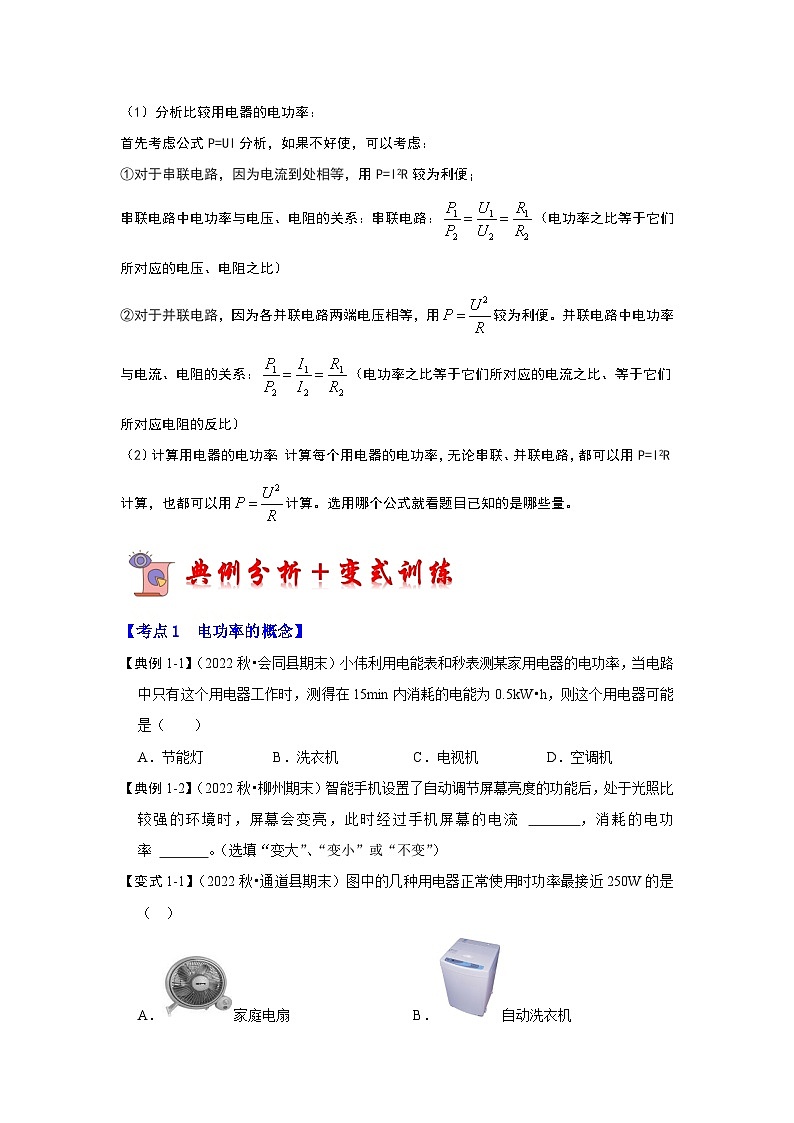

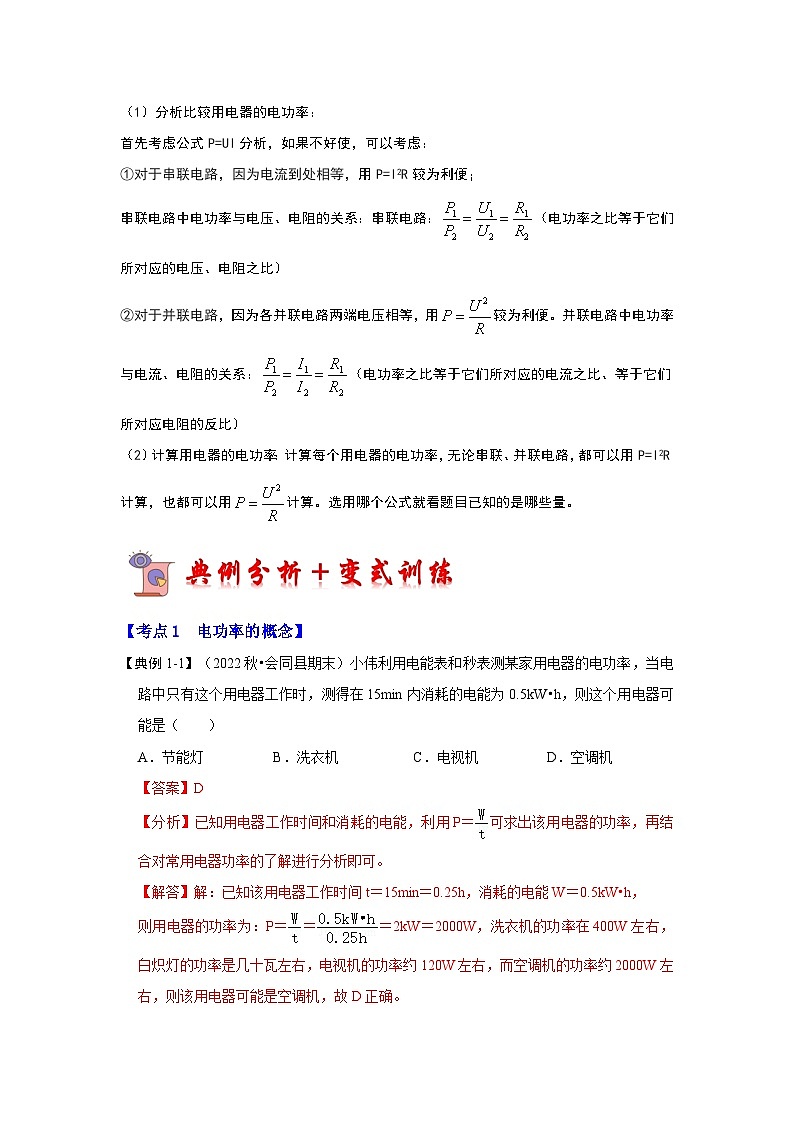

※解题方法点拨:
（1）分析比较用电器的电功率：
首先考虑公式P=UI分析，如果不好使，可以考虑：
①对于串联电路，因为电流到处相等，用P=I2R较为利便；
串联电路中电功率与电压、电阻的关系：串联电路：（电功率之比等于它们所对应的电压、电阻之比）
②对于并联电路，因为各并联电路两端电压相等，用较为利便。并联电路中电功率与电流、电阻的关系：（电功率之比等于它们所对应的电流之比、等于它们所对应电阻的反比）
（2）计算用电器的电功率：计算每个用电器的电功率，无论串联、并联电路，都可以用P=I2R计算，也都可以用计算。选用哪个公式就看题目已知的是哪些量。
【考点1 电功率的概念】
【典例1-1】（2022秋•会同县期末）小伟利用电能表和秒表测某家用电器的电功率，当电路中只有这个用电器工作时，测得在15min内消耗的电能为0.5kW•h，则这个用电器可能是（ ）
A．节能灯B．洗衣机C．电视机D．空调机
【典例1-2】（2022秋•柳州期末）智能手机设置了自动调节屏幕亮度的功能后，处于光照比较强的环境时，屏幕会变亮，此时经过手机屏幕的电流 ，消耗的电功率 。（选填“变大”、“变小”或“不变”）
【变式1-1】（2022秋•通道县期末）图中的几种用电器正常使用时功率最接近250W的是（ ）
A．家庭电扇B．自动洗衣机
C．台灯 D．电饭锅
【变式1-2】（2022秋•涟水县期末）央视春晚，岳云鹏和孙越的相声《妙言趣语》中，小岳岳说，“瓦片的瓦，里面一个千万的千，这个字念‘千瓦’。”网友第一时间翻了家里的《新华字典》，结果还真有如图所示的“瓩”，念两个音“千瓦”，它是电学里 （选填“电功”或“电功率”）的单位，表示电流做功 （选填“快慢”或“多少”）的物理量。
【考点2 额定电压、额定功率、实际电压、实际功率】
【典例2-1】（2023•天府新区模拟）以下用电器中，能直接在220V电压下正常工作的是（ ）
A．电子手表B．电子体温计
C．电视机遥控器D．电视机
【典例2-2】（2022秋•汉寿县期末）把标有“220V 40W”和“220V 15W”的甲、乙两盏灯串联接在220V电压下，则下列分析正确的是（ ）
A．两盏灯的总功率等于55W
B．两盏灯的总功率大于15W
C．甲灯消耗的电能少于乙灯消耗的电能
D．乙灯的实际功率大于甲灯的实际功率
【典例2-3】（2022秋•费县期末）有甲、乙两只灯泡分别标有“220V 40W”和“110V 50W”字样，当它们正常发光时 （填“甲灯较亮”、“乙灯较亮”、“一样亮”或“无法判断”）；小明养成随手关灯的良好习惯，当他关掉家中不用的电灯后，家中电路的总电阻 （填“变大”、“变小”或“不变”）。
【变式2-1】（2023•岳阳一模）如图所示，闭合开关S，两灯泡均正常发光，则两灯泡一定具有相同的（ ）
A．实际功率B．额定电压C．额定功率D．电阻
【变式2-2】（2022秋•大连期末）一个标有“20V 12W”的电热器，当通过它的电流为0.5A时，它的实际功率（ ）
A．小于12WB．等于12W
C．大于12WD．条件不足，无法判断
【变式2-3】（2022秋•曲阜市期末）两只灯泡额定电压都是220V，额定功率分别是100W和40W，但灯泡上的铭牌标识都模糊不清，为了区别两灯，小明进行以下操作：先观察灯丝，灯丝细的是 的；再将两灯串联在家庭电路中，发光较亮的是 的（两空均选填“40W”或“100W”）。
【考点3 电功率与电能、时间的关系】
【典例3-1】（2022秋•山西期末）小亮新买了一款手机，他通过说明书了解到手机电池的规格为“5V 4000mA•h”，为了测试充电器的充电速度，他在电池电量剩余30%时，立刻插上最大功率为40W的充电器，直到电量充满，则这次给手机充电的最短时间为（ ）
A．0.2hB．0.35hC．0.5hD．0.67h
【典例3-2】（2022秋•郑州期末）如图所示，这是人们利用充电桩给电动汽车充电时的情景，充电过程中，将 能转化为 能。已知该充电桩的充电功率为7kW，电动汽车的蓄电池容量为42kW•h，则在电池电量用尽的情况下，充满电需要 h。
【变式3-1】（2023•莆田一模）智能手机在生活中应用越来越频繁，当手机“电量”所剩无几时，我们可以采用“省电模式”来延长使用时间，这是通过哪种方式实现的（ ）
A．减小电功率 B．增加电池电压 C．降低散热能力 D．给电池充电
【变式3-2】（2022秋•磁县期末）小明同学看见爸爸的手机锂电池上面标明“电压为3.7V，容量为1100mA•h”，则它充满电后存储的电能为 J；手机电池充电过程中将 能转化成 能；智能手机在频繁的使用时会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过 （选填“增大”或“减小”）总功率的方式实现的。
【考点4 电功率与电压、电流的关系】
【典例4-1】（2023•长春二模）按如图连接电路，闭合开关，观察到灯L1比L2亮。灯L1、L2的电流、电压和电阻分别记为I1、I2、U1、U2、R1、R2，下列说法正确的是（ ）
A．I1＞I2B．R1＜R2C．U1＞U2D．U1＝U2
【典例4-2】（2022秋•庐阳区期末）如图所示的电路中，电源电压保持不变，灯L1标有“3V 1.2W”、灯L2标有“3V 0.9W”字样。先只闭合开关S1，灯L1正常发光；再闭合开关S2，电流表应选择 （选填“0～0.6A”或“0～3A”）的量程。
【变式4-1】（2022秋•云州区期末）为了保护同学们的视力，学校教室里用如图所示的规格为“220V 22W”的LED护眼灯更换日光灯。下列说法错误的是（ ）
A．制成LED护眼灯的主要材料是半导体
B．正常工作时，通过每盏LED护眼灯的电流是0.1A
C．学校中同时工作的用电器越多，电路的总电阻越大
D．LED护眼灯发光更明亮的原因是它将电能大部分转化为光能
【变式4-2】（2022秋•泗洪县期末）分别标有“220V 40W”“36V 40W”字样的甲、乙两盏白炽灯，当它们正常发光时，通过它们的电流I甲 I乙，两灯的电阻R甲 R乙。（选填“＞”、“＝”或“＜”）
【考点5 电功率的计算】
【典例5-1】（2022秋•会同县期末）如图甲所示的电路中，电源电压恒定不变，R2＝40Ω，通过R1的电流随它两端电压变化关系如图乙所示，则下列计算不正确的（ ）
A．R1的阻值大小是20Ω
B．当S1、S2、S3均闭合时，电流表的示数为0.6A，则通过电阻R2的电流时0.2A
C．当S1、S2、S3均闭合时，电流表的示数为0.6A，则电源电压是6V
D．当S1闭合，S2、S3断开时，电流表的示数为0.16A，则R3消耗的功率是0.256W
【典例5-2】（2022秋•西华县期末）小灯泡的I﹣U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数为0.45A。则电源电压为 V；定值电阻的阻值为 Ω；此时小灯泡的电功率为 W。
【典例5-3】（2022秋•邹城市期末）如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端。电压表示数U与电流表示数I的变化关系如图乙所示。求：
（1）电源电压；
（2）定值电阻R的阻值；
（3）电路的最小总功率。
【变式5-1】（2022秋•肇源县期末）如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示。则下列分析正确的是（ ）
①电源电压为8V
②滑动变阻器的最大阻值是20Ω
③滑动变阻器消耗的电功率最大时，变阻器的阻值是20Ω
④整个电路消耗的最大电功率为14.4W
A．只有①③B．只有①④C．只有②③D．只有②④
【变式5-2】（2022秋•枣阳市期末）某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为6V，电流表、电压表的量程分别为“0～0.6A”“0～3V”，滑动变阻器的规格为“20Ω 2A”，灯泡标有“3V 0.9W”字样（忽略灯丝电阻变化），在实验中为保证所有元件安全，电流表示数的变化范围是 ，滑动变阻器消耗的功率变化范围是 。
【变式5-3】（2022秋•永川区期末）如图所示，灯泡L标有“2.5V，0.5A”字样（不考虑灯丝电阻的变化），滑动变阻器R2标有“50Ω，1A”字样，电压表的量程为0～3V，电流表的量程为0～0.6A。当闭合开关S1、断开开关S2时，灯泡正常发光，通电100s电流通过定值电阻R1所做的功为250J。当闭合开关S2、断开开关S1时，在保证电表不超量程的情况下，定值电阻R1消耗的电功率为P1。求：
（1）灯泡L的额定功率；
（2）电源电压；
（3）电阻R1的电功率P1的变化范围。
一、选择题。
1．（2022秋•庄河市期末）下列生活中常见的电流、电压、电功率值最接近实际的是（ ）
A．家用电冰箱的电流约1A
B．手机电池电压约37V
C．手电筒中的电流约200A
D．液晶电视机的功率约为0.5W
2．（2022秋•淄博期末）一位电视台记者在报道某工厂上半年共节电5000kW•h的时候，手举一只理发用的电吹风说：“我这只电吹风是500W的，也就是0.5kW，这个厂节省的电力可以开动10000个这样的电吹风。”这位记者的报道中混淆了两个重要的电学概念，这两个概念是电能和（ ）
A．电流B．电阻C．电功率D．电功
3．（2022秋•高阳县校级期末）某电视机的额定功率是200W，那么1kW•h的电能可以使它正常工作（ ）
A．0.05hB．0.2hC．5hD．200h
4．（2022秋•海珠区期末）如图所示的电路，当闭合开关后，小灯泡L1、L2均可发光，它们的实际功率分别为P1、P2，P1＞P2。此时（ ）
A．电压表V1的示数等于电压表V2的示数
B．若L2灯丝烧断，电压表V1、V2均几乎没有示数
C．若L2灯丝烧断，则电压表V2几乎没有示数，V1有示数
D．若一导线接在L2两端，则电压表V2几乎没有示数，V1有示数
5．（2022秋•宿迁期末）宿迁市在创建文明典范城市过程中，需要我们共同关注环境。某校兴趣小组为了检测空气质量指数，设计了甲图所示的检测电路。R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压6V保持不变，R0＝10Ω，当电压表示数为3V时，下列说法错误的是（ ）
A．气敏电阻R的电阻为10ΩB．通过R的电流为0.3A
C．此时空气质量指数为25D．电阻R的电功率为1.2W
6．（2022秋•沙坪坝区校级期末）如图，电源电压恒定，小灯泡L标有“4V 1.6W”字样（灯泡电阻不变），电流表的量程为0～0.6A，电压表的量程均为0～15V，电阻均匀分布的滑动变阻器R2标有字样“30Ω 1A”。闭合S1、S2，断开S3，将滑动变阻器R2的滑片P2调到最下端，滑动变阻器R1的滑片P1从最左端移至中点时，电压表V1的的示数为1.5V。闭合S3，断开S1、S2，当滑动变阻器R2的滑片从下往上移动总长度的六分之五时，小灯泡正常发光。则在电路安全的前提下，下列说法正确的是（ ）
①电源电压为6V
②滑动变阻器R1的最大阻值为90Ω
③闭合S3，断开S1、S2时，R2功率的变化范围为0.675W～0.9W
④闭合S3，断开S1、S2时，电路总功率的变化范围为1.2W～2.4W
A．①②B．①③C．①③④D．②③④
7．（2022秋•青山区期末）（多选）小明用如图甲所示的电路来测量额定电压为2.5V的小灯泡的电功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示。下列计算结果正确的是（ ）
A．小灯泡的额定功率为1W B．小灯泡正常工作时的电阻为5Ω
C．滑动变阻器的最大阻值为20Ω D．电路消耗的最小功率为0.45W
8．（2022秋•环江县期末）（多选）如图甲所示电路，电源电压恒定不变，R1为定值电阻。电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，滑动变阻器R2的最大阻值为80Ω。在保证电路元件安全的情况下，小心移动滑片，R2消耗的电功率P与电压表示数U的关系图像如图乙所示，下列说法正确的是（ ）
A．定值电阻R1的阻值为20Ω B．电压表的最小示数为12V
C．电路消耗总功率的最大值为9W D．R2消耗功率的最大变化量为2.7W
二、填空题。
9．（2022秋•萧县校级期末）某电热水器的电功率为2000W，其物理意义是
。
10．（2022秋•项城市期末）有一盏标有“220V，25W”的白炽灯，若把它接入110V的电路上，它的实际功率 （选填“大于”“小于”或“等于”）25W，此时的灯泡 （选填“能”或“不能”）正常发光。
11．（2022秋•高邮市期末）小明用两只灯泡做实验，灯甲标有“6V 6W”，灯乙标有“3V 6W”，把它们串联在同一电路中保证其中一个灯泡正常工作，则电路两端允许的最高电压是
V；两灯消耗的总功率为 W：把它们并联在同一电路中保证其中一个灯泡正常工作，则电路干路中允许经过的最大的电流是 A。（不考虑温度对灯丝电阻的影响）。
三、计算题。
12．（2022秋•珙县期末）如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0～0.6A”，电压表量程为“0～15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；
（3）在保证电路安全的情况下，求电路消耗的最大功率。
13．（2022秋•会同县期末）如图所示电路中，电源两端电压为U，且保持不变。R1、R2和R3为三个定值电阻，已知R1＝5Ω。当只闭合开关S2时，电流表的示数为0.3A，电路消耗的总功率为P；当三个开关都闭合时，电流表的示数变化了1.95A，电路消耗的总功率为P′；当只断开开关S1时，电流表的示数为0.45A，电路消耗的总功率为P″。试求：
（1）电源电压U；
（2）电阻R2和R3
（3）总功率P″；
（4）P：P′。
14．（2022秋•天心区期末）如图所示，电源电压U保持不变，滑动变阻器R0标有“90Ω 0.8A”字样，灯泡R3的铭牌标有“6V 3.6W”字样（不考虑温度对灯泡电阻的影响），当开关S1闭合、S2和S3断开，滑动变阻器的滑片距离左端三分之一的位置时，R1的功率是P1；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，通过灯泡的电流为0.5A。已知R2：R3＝8：5，P1：P1′＝1：16，电流表的量程为0～3A，电压表V的量程为0～15V。求：
（1）小灯泡正常工作时的电流；
（2）电源电压；
（3）只闭合开关S3，断开S1、S2，为保证电路安全，求滑动变阻器的取值范围；
（4）只闭合开关S1，断开S2、S3，当滑动变阻器的电功率为7.2W时，求电压表的示数。
物理量
物理意义
定义
公式
单位
测量
电功（W）
表示用电器消耗电能的多少
电流做功的多少
W=Pt
W=UIt
焦耳
千瓦时（度）
电能表
电功率（P）
表示电流做功的快慢
单位时间内电流所做的功
P=UI
瓦特
千瓦
用电压表、电流测量
