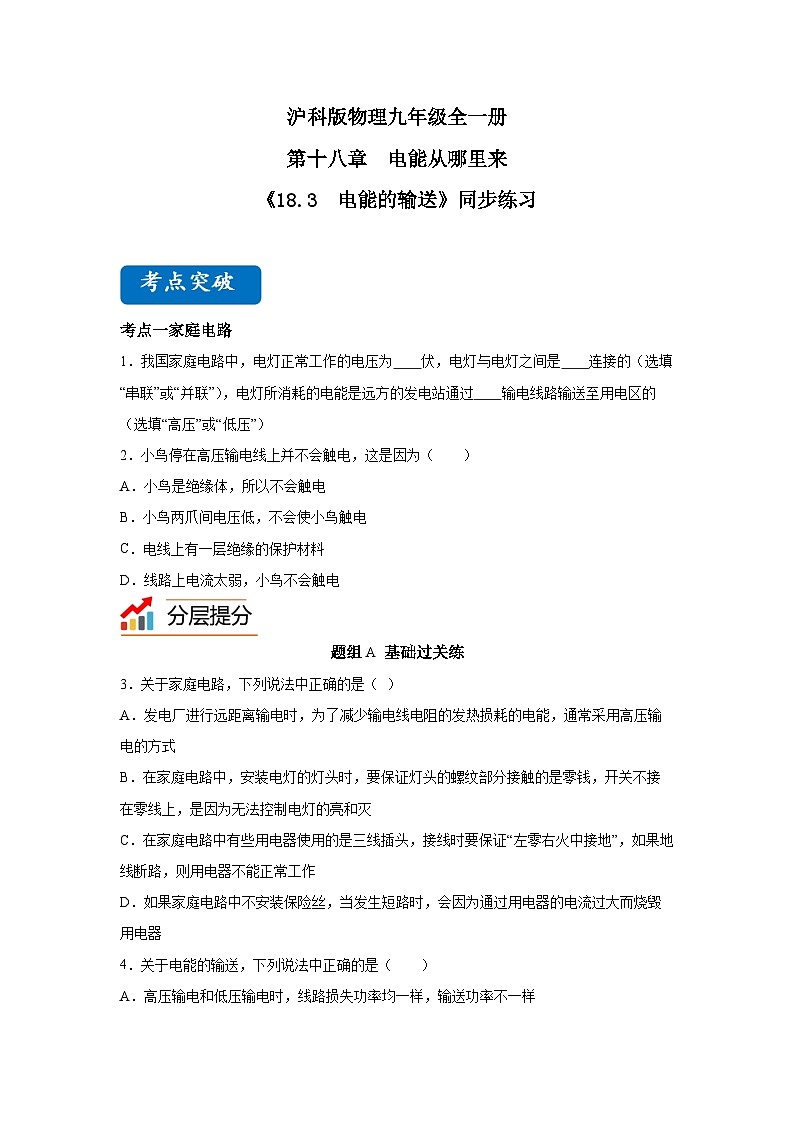

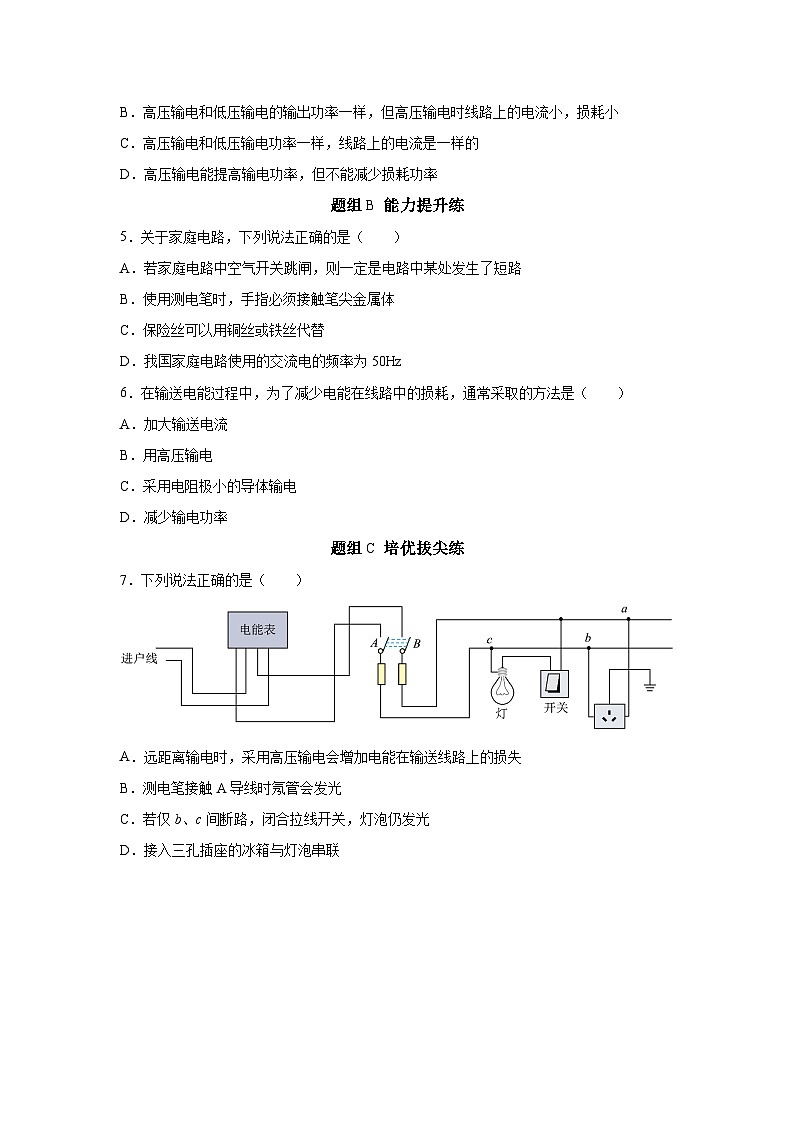

这是一份初中沪科版（2024）第三节 电能的输送完美版ppt课件，文件包含沪科版初中物理八年级全一册《183电能的输送》PPTpptx、核心素养目标沪科版初中物理八年级全一册《183电能的输送》教案docx、沪科版物理八年级全一册183电能的输送同步分层练习docx等3份课件配套教学资源，其中PPT共20页， 欢迎下载使用。

1. 知道采用高电压输电的目的.2. 了解常见的触电事故及正确的处理方法.
从发电站到用电地区，通常都有相当长的一段距离.例如，三峡水电站发出的电要送到我国上海等东部地区使用，发电厂与用电处相距上千千米，因此，要用到那些跨山越水的巍峨铁塔上的电缆来输送电能.
家庭用电的电压是220 V，然而高压输电线上的电压通常都有几百千伏.为什么要用这么高的电压输送电能呢？
因为采用高压输电，可以减少电能在输送线路上的损失.
升压变压器远距离输电示意图
高压输电原理： 导线本身有电阻，电流通过导线时会产生热效应，从而带来电能的损耗根据焦耳定律Q=I2Rt可知，要减小能量损失就需要减小电流或电阻 R，而要减小电阻R就要增大导线的横截面积(或更换电阻率更小的材料)，这样既浪费材料，又难架设，因此，只有减小电流I. 在保证输出功率一定的情况下，根据P=UI可知，升高电压，才能减小电流，这就是高压输电的原理，即高压输电. 减小电流是减小电能损失的有效方法.
1. 原理：电磁感应.2. 作用：它能将输入变压器的交流电压升高(升压变压器)或降低(降压变压器).注：变压器不能改变直流电的电压.
目前我国远距离送电采用的电压有110 kV、220 kV和330 kV，少数地区采用500 kV的超高压送电.
2. 输送电能的基本要求：
可靠：是指保证供电线路可靠地工作，少有故障和停电；
电能通过输电线就可以输送到远方. 相对于煤炭、石油等能源的输送需要大量的交通运载工具来说，“方便和节约”是它突出的优点.
保质：就是保证电能的质量，即电压和频率稳定；
经济：是指输电线路建造和运行的费用低，电能损耗小.
使用降压变压器，会损耗电能，用电器为什么不直接使用高电压呢？
高电压的绝缘防护要求很高，直接供给家用电器是十分不安全的.
(1)高压电弧触电内容：当高压带电体与人、动物和建筑物等物体距离较近时会产生放电现象，使人和动物触电，称电弧触电.措施：高压输电线都架得很高.
注意：在日常生活中，禁止接触高压线；禁止在高压线附近放风筝.
(2)跨步电压触电内容：若高压输电线不慎发生断裂，一端落到地上，在地面上以落地点为中心的区域内会形成很高的电压，这通常称为跨步电压. 人和动物若走到此区域内会发生触电事故.
注意：如发现有高压输电线断落地面时，不可走近，应立即设立警示标志，并通知有关电力部门进行抢修.
1. 在生活中，要禁止对高压带电体的好奇心，远离高压带电体；2. 安全用电原则：不接触低压带电体；不靠近高压带电体.
站在高压线上的鸟儿为什么没有触电？
因为鸟站在高压线上的时候都是站在其中一条线上的，鸟两脚之间的那一段高压线的电阻要比鸟的电阻小得多，把这段高压线和鸟组成的系统短路了，电流几乎全部从高压线流过，流过鸟身体的电流约等于0.所以鸟不会触电.
采用高压输电的原因:减少____在输电线路上的损失.
________触电:当高压带电体与人、动物和建筑物等物体距离较 近时会产生放电现象，使人和动物触电，所以高 压输电线都架得_____.
________触电:若高压输电线不慎发生断裂，一端落到地上，在 地面上以落地点为中心的区域内会形成很高的电压.
变压器:工作原理是________，它能将输入变压器的____电压升高 或降低.
安全用电原则:不____低压带电体，不____高压带电体.
1. 如图所示，采用高压输电，可以减少在输送线路上的 损失；高压输电线都架得很高，原因是防止 触电.
2. 如果高压线断了，落在地上，那么不要靠近，更不能用手去捡，应该派人看守，并赶快找电工处理，这是因为( )A. 靠近会造成跨步电压触电B. 高压线会把人吸过去C. 靠近会造成高压电弧触电D. 高压线会把人弹出去
3. 对于远距离输电，下列说法正确的是(　　)A. 远距离输电输送的是交流电B. 高压输电可以减少电流损失C. 高压线路上的电压可以随意升高D. 输电线上的电阻越大，则电能损失越小
电压越高，对输电线路和变压器的要求越高，建设费用越高
由Q=I2R可知，电阻越大，电流通过导体产生的热量越多，电能损失越大
