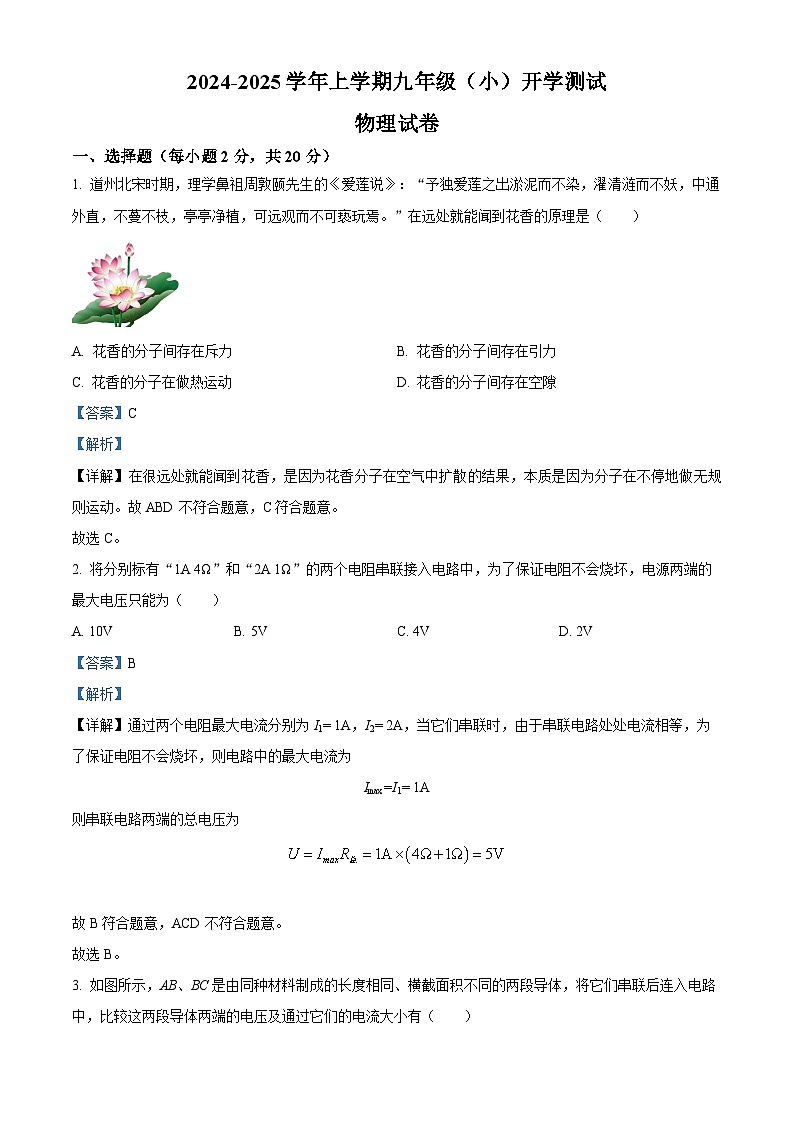

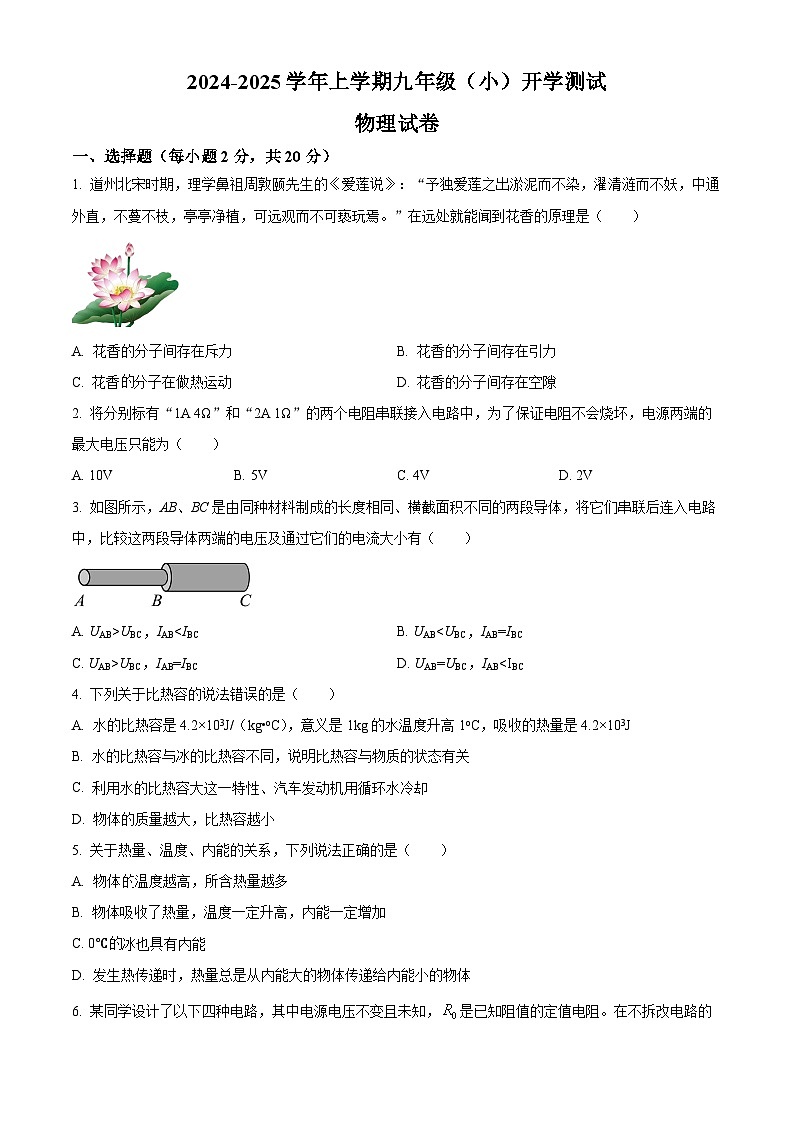

吉林省长春市第七十二中学2024—2025学年度九年级上学开学考试物理试卷（原卷版+解析版）

这是一份吉林省长春市第七十二中学2024—2025学年度九年级上学开学考试物理试卷（原卷版+解析版），文件包含吉林省长春市第七十二中学20242025学年度九年级上学开学考试物理试卷原卷版docx、吉林省长春市第七十二中学20242025学年度九年级上学开学考试物理试卷解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
一、选择题（每小题2分，共20分）
1. 道州北宋时期，理学鼻祖周敦颐先生的《爱莲说》：“予独爱莲之出淤泥而不染，濯清涟而不妖，中通外直，不蔓不枝，亭亭净植，可远观而不可亵玩焉。”在远处就能闻到花香的原理是（ ）

A. 花香的分子间存在斥力B. 花香的分子间存在引力
C. 花香的分子在做热运动D. 花香的分子间存在空隙
【答案】C
【解析】
【详解】在很远处就能闻到花香，是因为花香分子在空气中扩散的结果，本质是因为分子在不停地做无规则运动。故ABD不符合题意，C符合题意。
故选C。
2. 将分别标有“1A 4Ω”和“2A 1Ω”的两个电阻串联接入电路中，为了保证电阻不会烧坏，电源两端的最大电压只能为（ ）
A. 10VB. 5VC. 4VD. 2V
【答案】B
【解析】
【详解】通过两个电阻最大电流分别为I1= 1A，I2= 2A，当它们串联时，由于串联电路处处电流相等，为了保证电阻不会烧坏，则电路中的最大电流为
Imax=I1= 1A
则串联电路两端的总电压为
故B符合题意，ACD不符合题意。
故选B。

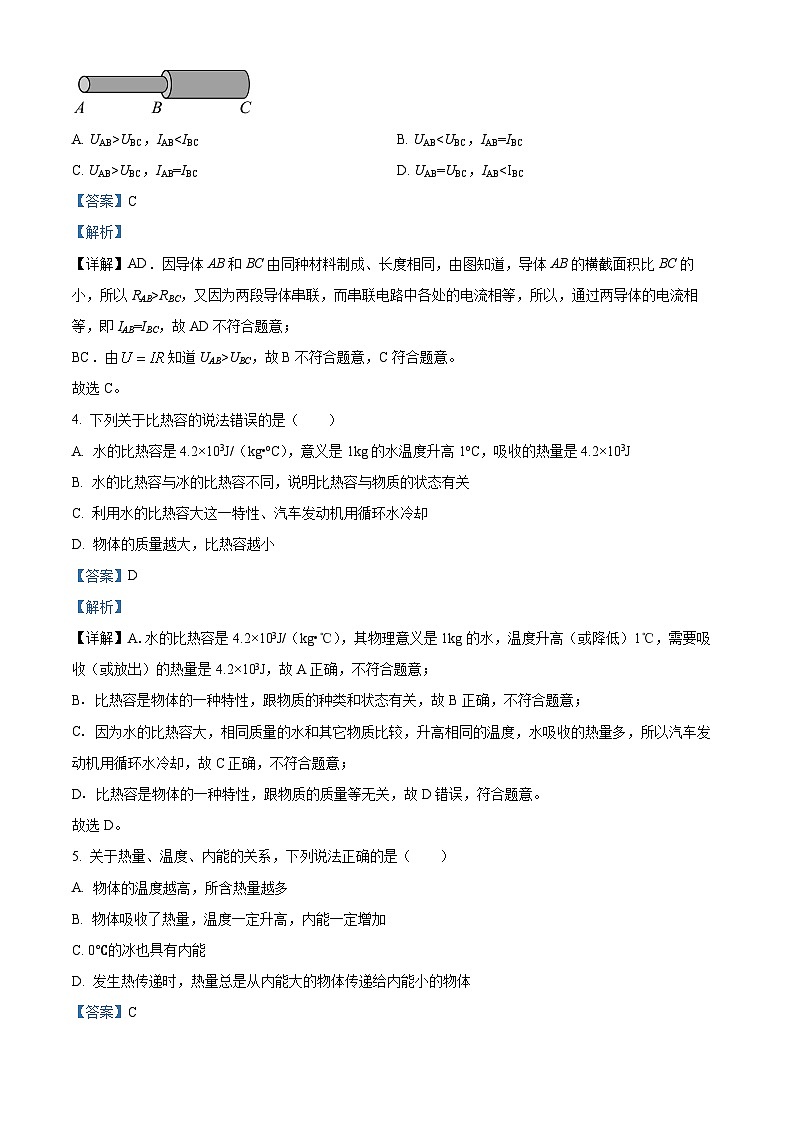

3. 如图所示，AB、BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流大小有（ ）
A. UAB>UBC，IABUBC，故B不符合题意，C符合题意。
故选C。
4. 下列关于比热容的说法错误的是（ ）
A. 水的比热容是4.2×103J/（kg•C），意义是1kg的水温度升高1C，吸收的热量是4.2×103J
B. 水的比热容与冰的比热容不同，说明比热容与物质的状态有关
C. 利用水的比热容大这一特性、汽车发动机用循环水冷却
D. 物体的质量越大，比热容越小
【答案】D
【解析】
【详解】A.水的比热容是4.2×103J/（kg•℃），其物理意义是1kg的水，温度升高（或降低）1℃，需要吸收（或放出）的热量是4.2×103J，故A正确，不符合题意；
B．比热容是物体的一种特性，跟物质的种类和状态有关，故B正确，不符合题意；
C．因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用循环水冷却，故C正确，不符合题意；
D．比热容是物体的一种特性，跟物质的质量等无关，故D错误，符合题意。
故选D。
5. 关于热量、温度、内能的关系，下列说法正确的是（ ）
A. 物体的温度越高，所含热量越多
B. 物体吸收了热量，温度一定升高，内能一定增加
C. 0℃的冰也具有内能
D. 发生热传递时，热量总是从内能大的物体传递给内能小的物体
【答案】C
【解析】
【详解】A．在热传递过程中，传递内能的多少叫热量，热量是一个过程量，不能说含有热量，故A错误；
B．物体吸收热量，内能一定增加，但温度不一定升高，如晶体在熔化过程中，吸收热量、内能增加，但温度保持不变，故B错误；
C．一切物体都有内能，0℃的水也具有内能，故C正确；
D．热传递的实质是内能从高温物体转移到低温物体，或者从同一物体的高温部分转到低温部分，内能大的物体温度不一定高，故D错误。
故选C。

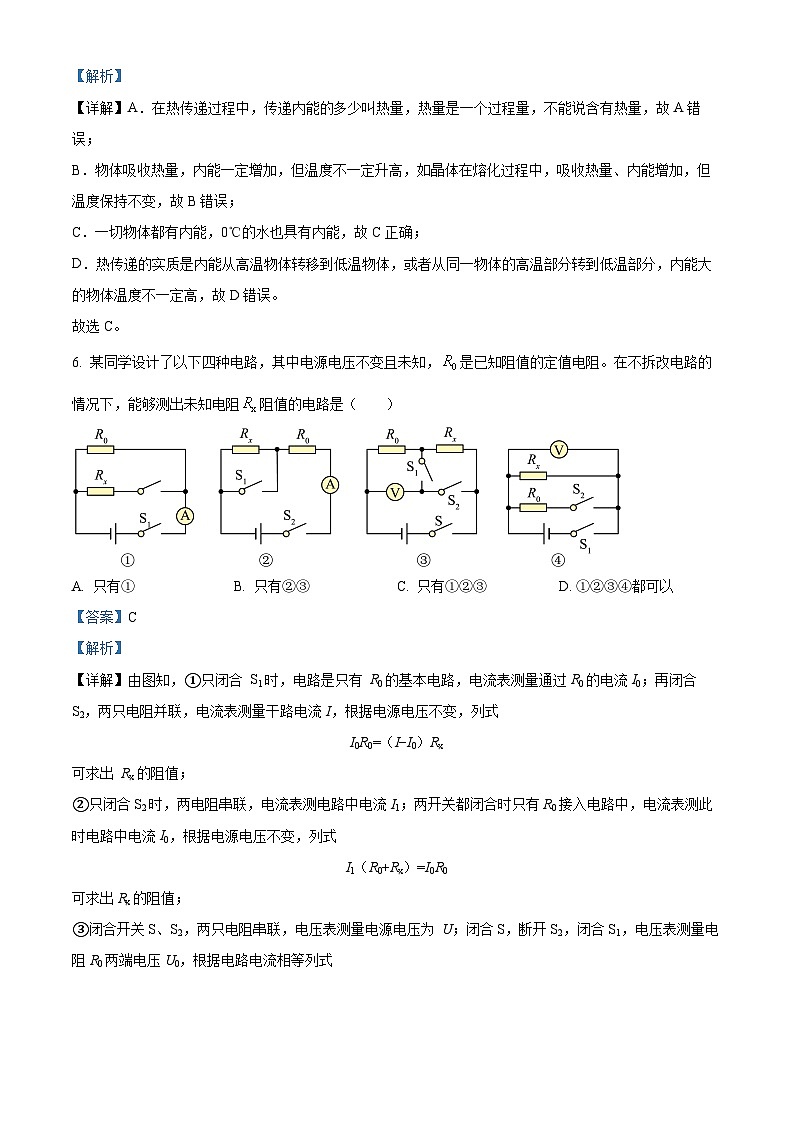

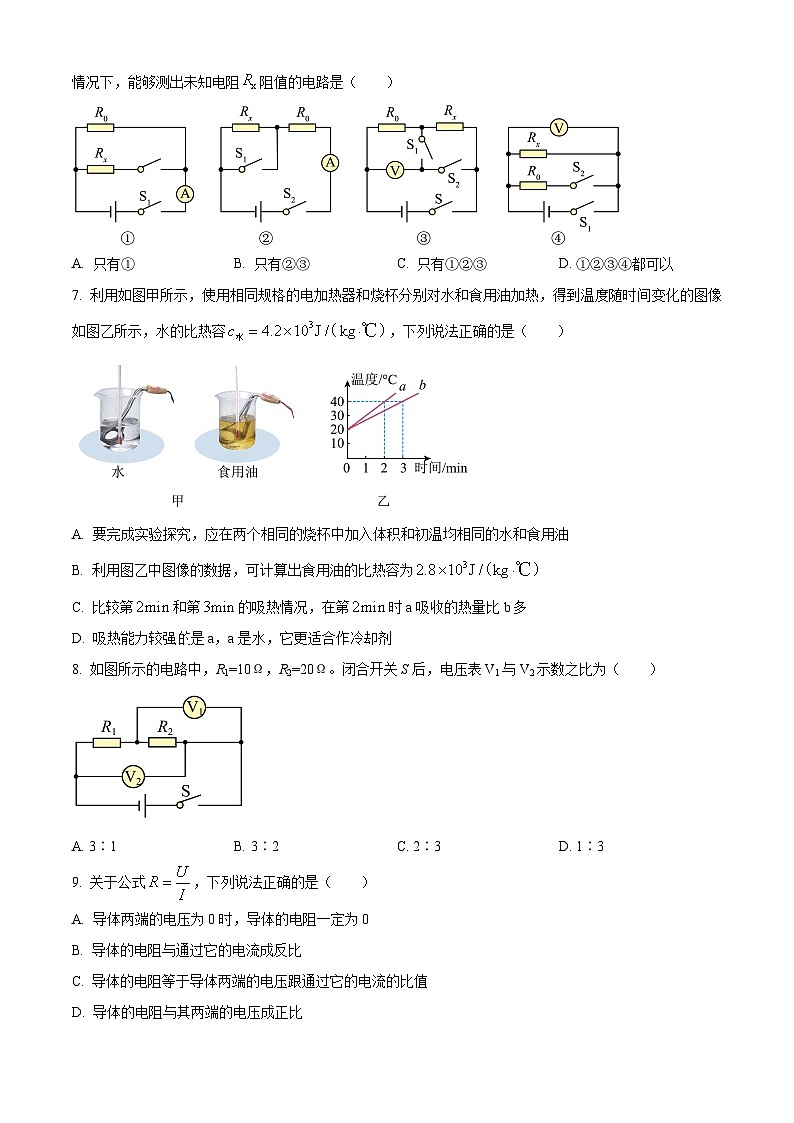

6. 某同学设计了以下四种电路，其中电源电压不变且未知，是已知阻值的定值电阻。在不拆改电路的情况下，能够测出未知电阻阻值的电路是（ ）

A. 只有①B. 只有②③C. 只有①②③D. ①②③④都可以
【答案】C
【解析】
【详解】由图知，①只闭合 S1时，电路是只有 R0的基本电路，电流表测量通过R0的电流I0；再闭合S2，两只电阻并联，电流表测量干路电流I，根据电源电压不变，列式
I0R0=（I−I0）Rx
可求出 Rx的阻值；
②只闭合S2时，两电阻串联，电流表测电路中电流I1；两开关都闭合时只有R0接入电路中，电流表测此时电路中电流I0，根据电源电压不变，列式
I1（R0+Rx）=I0R0
可求出Rx的阻值；
③闭合开关S、S2，两只电阻串联，电压表测量电源电压为 U；闭合S，断开S2，闭合S1，电压表测量电阻R0两端电压U0，根据电路电流相等列式
可求出Rx的阻值；
④闭合开关S1、S2，两只电阻并联，电压表测量并联电路两端电压等于电源为U；不能得到通过未知电阻Rx阻值的电流，故不能测出Rx阻值；
综上所述，够测出未知电阻Rx阻值的电路有①②③，故C符合题意，ABD不符合题意。
故选C
7. 利用如图甲所示，使用相同规格的电加热器和烧杯分别对水和食用油加热，得到温度随时间变化的图像如图乙所示，水的比热容，下列说法正确的是（ ）

A. 要完成实验探究，应在两个相同的烧杯中加入体积和初温均相同的水和食用油
B. 利用图乙中图像的数据，可计算出食用油的比热容为
C. 比较第和第的吸热情况，在第时a吸收的热量比b多
D. 吸热能力较强的是a，a是水，它更适合作冷却剂
【答案】B
【解析】
【详解】A．根据比较不同物质吸热能力的方法，要控制不同物质的质量相同，故应在两个相同的烧杯中加入质量水和食用油密度不同，根据，体积相同的水和食用油质量不同和初温均相同的水和食用油，故A错误；
BD．根据转换法，使用相同的加热器通过加热时间的长短来比较吸热多少。根据图乙可知，升高20℃，a、b的加热时间分别为和、b吸热之比为2：，根据比较吸热能力的方法，b的吸热能力强，b为水，它更适合作冷却剂；根据可知，在质量和升高的温度相同的情况下，吸热与比热容成正比，水的比热容为，可得食用油的比热容为

故B正确，D错误；
C．根据转换法，加热时间相同表示吸收热量相同，时a吸收的热量与b一样多，故C错误。
故选B。
8. 如图所示的电路中，R1=10Ω，R2=20Ω。闭合开关S后，电压表V1与V2示数之比为（ ）

A. 3∶1B. 3∶2C. 2∶3D. 1∶3
【答案】C
【解析】
【详解】当开关闭合时，两电阻串联，电压表V2测量电源电压，V1测量电阻R2两端的电压。设此时电路中电流为I，电压表V2的示数为
U=I（R1+R2）=I×(10Ω+20Ω)=I×30Ω
电压表V1的示数为
U2=IR2=I×20Ω
电压表V1与V2示数之比为
故C符合题意，ABD不符合题意。
故选C。
9. 关于公式，下列说法正确的是（ ）
A. 导体两端的电压为0时，导体的电阻一定为0
B. 导体的电阻与通过它的电流成反比
C. 导体的电阻等于导体两端的电压跟通过它的电流的比值
D. 导体的电阻与其两端的电压成正比
【答案】C
【解析】
【详解】ABD．电阻是导体本身的特性，与导体两端的电压、通过它的电流无关，故ABD错误；
C．由得，导体的电阻阻值大小在数值上等于导体两端的电压跟通过它的电流的比值，故C正确。
故选C。
10. 如图所示是一种自动测定油箱内油量多少的装置。下列说法正确的是（ ）
A. 当油箱内油面上升时，滑动变阻器接入电路的电阻变大
B. 当油箱内油面上升时，电压表示数变小
C. 当油箱内油面下降时，电流表示数变大
D. 若油量表是由电流表改装而成的，当油量增大时，电流表示数增大。
【答案】D
【解析】
【详解】AB．由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。当油面上升时，浮子上移，在杠杆的作用下滑片下移，滑动变阻器R1电阻接入的阻值变小，电路中的总电阻减小，由可知，电路中电流增大，因此R2两端的电压增大，电压表示数增大，故AB错误；
C．当油面下降时，浮子下移，在杠杆的作用下滑片上移，R1电阻接入的阻值变大，电路中的总电阻增大，由可知，电路中电流减小，则电流表示数减小，故C错误；
D．若油量表是由电流表改装而成的，当油量增大时，油面上升时，浮子上移，在杠杆的作用下滑片下移，R1电阻接入的阻值变小，电路中的总电阻减小，由可知，电路中电流增大，电流表示数增大，故D正确。
故选D。
二、非选择题（每空1分，每图2分，21题6分，共50分）
11. 新冠疫情以来，许多家庭采用喷洒84消毒液消毒，不久后，整个房间都能闻到84消毒液的气味，这是___________现象；小明用热水热盒装牛奶，热牛奶是通过___________的方式改变牛奶的内能。
【答案】 ①. 扩散 ②. 热传递
【解析】
【详解】[1]喷洒84消毒液后，整个房间都能闻到84消毒液的气味，这是扩散现象，是因为分子在永不停息地做无规则运动。
[2]加热过程中，牛奶吸收热量、内能增加、温度升高，是通过热传递的方式改变牛奶的内能。
12. 神舟十三号载人飞船16日在长征二号F遥十三运载火箭的托举下点火升空，开始中国迄今时间最长的载人飞行。运载火箭常选用液态氢作为燃料，主要是利用其______大的物理性质。一台汽油机飞轮的转速为3600r/min，则1s内汽油机完成______个冲程，发动机常用水做冷却液，是利用水的______大的特点。
【答案】 ①. 热值 ②. 120 ③. 比热容
【解析】
【详解】[1]运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较大的热值，完全燃烧相同质量的氢时，可以释放出更多的热量。
[2]汽油机飞轮转速是3600r/min=60r/s，每秒钟飞轮转动60圈，完成30个工作循环，每个工作循环4个冲程，故一共完成了120个冲程。
[3]因为水的比热容较大，质量相同的水和其它物质相比，升高相同的温度，水吸收的热量多，所以常作为冷却液使用。
13. 如图甲所示，在一个配有活塞的厚玻璃管筒里放一小团硝化棉，把活塞迅速压下去，硝化棉会立即燃烧起来。
（1）这是因为向下压活塞，对筒内空气做功，空气内能______（填“增大”或“减小”），温度______（填“升高”或“降低”），达到硝化棉的着火点，就燃烧起来。
（2）如图乙所示，烧瓶内盛少量水，给瓶内打气，当瓶塞跳出时，瓶内出现白雾。这是因为向烧瓶内打气，当瓶塞跳起时，瓶内气体内能______（填“增大”或“减小”），温度______（填“升高”或“降低”），瓶内水蒸气发生______（填物态变化名称）现象，从而出现“白气”。
【答案】（1） ①. 增大 ②. 升高
（2） ①. 减小 ②. 降低 ③. 液化
【解析】
【小问1详解】
[1][2]当把活塞迅速压下去后，活塞压缩气体做功，气体的内能增大，温度也会随之升高，当温度达到棉花的燃点时，会看到硝化棉燃烧。
【小问2详解】
[1][2][3]用气筒向装有少量水的烧瓶里打气，瓶内气压增大，当气压把瓶塞从瓶口推出时，瓶内气体对瓶塞做功，使气体自身的内能减少，温度降低，受温度降低的影响，瓶口周围的水蒸气液化成小水滴，这些小水滴就是看到的白气。
14. 大量事实表明，______的电压才是安全电压。家庭电路中电视机和电灯等用电器两端的电压是______，学校中各个班级的扬声器是______联的。
【答案】 ①. 不高于36V ②. 220V ③. 并
【解析】
【详解】[1]安全电压是指不致使人直接致死或致残的电压，大量事实表明，只有不高于36V的电压才是对人体安全的。
[2]家庭电路中的电压是一个固定的值，即220V。这是为了保证各种家用电器能够正常工作而设定的。因此，电视机和电灯等用电器两端的电压都是220V。
[3]在电路中，如果各个用电器之间互不影响，那么它们就是并联的。在学校中，各个班级的扬声器可以独立工作，互不影响，因此它们是并联的。
15. 有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图所示，现将R和L并联在电压为5V的电源两端，干路中的电流是______A，将它们串联在9V电源的两端，此时小灯泡L的电阻为______Ω。
【答案】 ①. 1.3 ②. 5
【解析】
【详解】[1]将R和L并联接在电压为5V的电源两端，并联电路各支路两端电压相等，则R和L两端电压都为5V，由图像可知，通过R与L的电流分别为
，
此时，干路中的电流
[2]将R和L串联在9V电源的两端，流过R和L的电流相等，且R和L两端电压之和为9V，由图像可知电路中电流时，R两端电压，L两端电压，满足电源电压为9V，此时小灯泡的电阻为
16. 如图甲，闭合开关S，Rp的滑片从一端移动到另一端，得到定值电阻R1两端电压与通过它的电流的关系图像如图乙所示，则R1阻值为______Ω，Rp的最大阻值为______Ω。当电流为0.4A时，R1与Rp连入电路的阻值之比为______。

【答案】 ①. 5 ②. 10 ③. 2∶1
【解析】
【详解】[1]根据甲图可知，定值电阻R1与变阻器Rp串联，电压表测R1的电压，电流表测通过电路的电流，当滑片在最左端时，变阻器接入电路的阻值为零，此时电路为定值电阻的简单电路，根据可知此时通过电路的电流最大，根据乙图可知，电流最大为0.6A，电压表示数为3V，即电源电压为，根据可知R1阻值为
[2]当滑片在最右端时，变滑动阻器接入电路的阻值最大，串联电路总电阻等于各部分电阻之和，根据可知此时通过电路的电流最小，根据乙图可知，电路中的电流最小为0.2A，此时电压表示数为1V，根据串联电路总电压等于各部分电压之和知滑动变阻器两端的电压为
根据可知Rp的最大阻值为
[3]当电流为0.4A时，根据可得总电阻为
此时变阻器阻值为
那么R1与RP连入电路的阻值之比为
17. 如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则的阻值为______Ω，电源电压为______V，的最大阻值为______Ω。
【答案】 ①. 5Ω ②. 3V ③. 10Ω
【解析】
【详解】由图甲得，定值电阻R1与变阻器R2串联，电压表测量变阻器R2电压，电流表测量电路电流。
[1][2]由欧姆定律得，定值电阻R1为
由图乙得，电流表示数最大为0.6A，此时电路中为阻R1的简单电路，由欧姆定律得，电源电压为
[3]当电压表示数最大为2V，电流表最小示数为0.2A时，变阻器接入电路中电阻最大，由欧姆定律得，变阻器的最大阻值为
18. 如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是10g，烧杯内的液体质量也相同。
（1）比较不同燃料的热值，应选择 ___________两图进行实验；比较不同物质的吸热能力，应选择 ___________两图进行实验。
（2）在这两个实验中，仪器安装到位后，都要用到的测量器材是温度计和 ___________。
（3）为了比较液体a和液体b的吸热能力，在设计实验方案时，需要确定以下需要控制的变量，你认为其中多余的是 ___________。
A．采用的加热方式
B．酒精灯里所加酒精量
C．液体a和液体b的质量
D．盛放液体a和液体b的容器
（4）为了比较燃料1和燃料2的热值，应该在燃料完全燃烧后，通过比较 ___________来得出结论（温度计示数/加热时间）。
（5）根据实验测得的数据，分别描绘出a、b两种液体的温度随加热时间变化的图像，如图戊所示，分析图像可知液体 ___________（a/b）的吸热能力更强。若加热过程中无热量损失，则a、b两种液体的比热容之比ca：cb=___________。
（6）某同学用图丁装置测酒精的热值。加热前酒精灯的质量为m1，加热一段时间后变为m2；烧杯中水的质量为M，水的初温t1，末温t2，水的比热容用c表示。用以上物理量代入公式，可以粗略算出酒精热值。但是，这种方法测出的热值偏 ___________（大/小）。
【答案】 ①. 甲、乙 ②. 甲、丙 ③. 天平 ④. B ⑤. 温度计示数 ⑥. a ⑦. 2∶1 ⑧. 小
【解析】
【详解】（1）[1]为了比较热值大小要用不同燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲、乙两图进行实验。
[2]为了比较两种液体比热容，需要燃烧同种燃料，加热不同的液体，且液体的质量相同，在加热时间相同时，通过温度计的示数高低进而判断两种比热容的大小关系，应选择甲、丙两图进行实验。
（2）[3]根据控制变量法可知，比较不同物质的吸热能力时，需要控制两种物质的质量和初温相同；比较不同燃料的热值时，需要控制两种燃料的质量相同，需要用温度计测量液体升高的温度；所以都需要用到温度计和天平。
（3）[4]AD．采用完全相同的加热方式，是为了控制热源放出的热量相同；盛放a液体和b液体的容器相同，目的使a和b两种液体在相同的时间吸收相同的热量，故AD有必要；
B．酒精灯里所加酒精量相同，B多余；
C．根据比较吸热能力的方法，要控制不同物质的质量相同，C有必要。
故选B。
（4）[5]实验时应比较相同质量的燃料1和燃料2完全燃尽后液体升高的温度，即根据温度计上升的示数比较燃料热值的大小。
（5）[6]由图乙可知，相同质量的a、b液体，被加热相同的时间（吸收相同的热量），a液体升温慢，b液体升温快，说明a液体的吸热本领强。
[7]根据图乙可知，a、b都加热5min，A温度变化量为
Δta=30℃﹣10℃=20℃
B温度变化量为
Δtb=50℃﹣10℃=40℃
由Qa=Qb=cmΔt可得
camΔta=cbmΔtb
则
（6）[8]水吸收热量
Q吸=cM(t2﹣t1)
酒精灯放出的热量
Q放=Q吸=cM(t2﹣t1)
燃烧酒精的质量
m=m1﹣m2
由Q=mq可得酒精的热值
因为燃料无法完全燃烧以及没有考虑在加热过程中热量的散失，导致测量的Q放偏小，所以测量值比准确值偏小。
19. 在“探究导体的电流跟电阻的关系”实验中，器材有：电源（电压恒为），电流表、电压表和开关各一个，六个定值电阻（、、、、、），滑动变阻器（规格是“”），导线若干。

（1）如图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线_________；
（2）将错误连接改正后，闭合开关，两电表均无示数。现将电压表接在变阻器两端时有示数，接在开关两端时无示数，则电路故障是_________（填字母）；
A．电阻断路 B．电流表断路 C．滑动变阻器断路 D．开关短路
（3）排除故障后进行实验，通过实验得到如图乙所示的电流I随电阻R变化的图象，由图象可知：保持电阻两端电压U=_________V不变；
（4）当小明把45Ω的电阻接入电路中时，发现无论怎样调节滑动变阻器的滑片都不能使电阻两端电压达到控制电压U。为保证六个电阻单独接入电路中完成实验，调节电源电压，最大值为______V，或将滑动变阻器换成最大阻值为________Ω的变阻器，两种方法都行。
【答案】 ①. ②. C ③. 3 ④. 4.2 ⑤. 25
【解析】
【详解】（1）[1]原电路中，电阻和电压表短路了，电流表应与电阻串联，电压表与电压并联，如下所示：

（2）[2]闭合开关，两电表均无示数，则此电路有断路故障；在开关闭合状态下，将电压表接在变阻器两端时有示数，说明电压表与电源相连，接在开关两端时无示数，说明电压表未和电源相连，故电路故障是滑动变阻器断路，故选C。
（3）[3]分析图像，根据欧姆定律可得，保持电阻两端电压不变为
U=IR=0.3A×10Ω=3V
（4）[4][5]根据串联分压特点可知
当变阻器的最大电阻连入电路时，对应的定值电阻为最大50Ω，即
解得U=4.2V，保证六个电阻单独接入电路中完成实验，应该调节电源使其电压不超过4.2V。由图知，电阻两端的电压始终保持3V，根据串联分压特点可知
变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入50Ω电阻时，变阻器连入电路中的电阻为
R滑=0.5×50Ω=25Ω
故为保证六个电阻单独接入电路中完成实验，应该换用一个滑动变阻器阻值不低于25Ω。
20. 某同学采用“伏安法”测量某定值电阻的阻值。

（1）按图甲连接电路时，应先______ 开关，并将滑动变阻器的滑片P移到最______ （选填“左”或“右”）端；
（2）闭合开关后，发现向左移动滑动变阻器滑片P时，电流表示数变大，电压表示数变小，你认为电路连接中存在的错误是______ ；
（3）排除故障后，闭合开关，改变电阻Rx两端的电压，进行了三次测量，在第三次测量中电流表的示数如图乙所示，其示数为______ A；
（4）根据三次实验数据可得，定值电阻Rx的阻值为______ Ω；（结果保留一位小数）
（5）将电阻Rx换成小灯泡重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大原因可能是______ ；
（6）若实验中只有一个电压表和一个已知电阻该同学设计了如图丙所示的电路，同样可以测量未知电阻，请在空格内将实验步骤补充完整：
①闭合S断开，用电压表测出待测电阻两端的电压为；
②______ ，用电压表测出电源的电压U；
③请写出用测量值U、及来表示的表达式：______ 。
【答案】 ①. 断开 ②. 右 ③. 电压表与滑动变阻器并联接入电路 ④. 0.5 ⑤. 4.9 ⑥. 灯泡的电阻受温度的影响较大 ⑦. 闭合S、 ⑧.
【解析】
【详解】（1）[1][2]为保护电路，按图甲连接电路时，应先断开开关，并将滑动变阻器的滑片P移到阻值最大处，即最右端。
（2）[3]闭合开关后，发现向左移动滑动变阻器的滑片P时，电流表的示数变大，根据可知待测电阻的电压变大，由串联电路电压的规律可知变阻器的电压变小，已知电压表的示数变小，故电路连接中存在的错误是电压表并联在滑动变阻器的两端了。
（3）[4]在第三次测量中电流表的示数如图乙所示，电流表选用小量程，分度值为，其示数为。
（4）[5]根据表中数据，由欧姆定律可得，第3次实验测得的电阻值
为减小误差，取平均值作为测量结果，根据三次实验数据可得，定值电阻的阻值为
（5）[6]将电阻换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大，说明小灯泡的电阻在不同电压下的电阻不相等，这是因为灯泡的电阻受温度的影响较大。
（6）②[7]闭合S、，定值电阻R0被短路，此时电路中只有待测电阻，此时电压表的示数为电源电压，所以闭合S、，用电压表测出电源的电压U。
③[8]串联电路总电压等于各部分电压之和，则闭合S断开，两电阻串联接入电路时，定值电阻两端的电压
串联电路各处电流相等，根据欧姆定律可得通过电路的电流
则待测电阻的表达式
21. 如图甲为某品牌“无人机”，由锂电池供电，采用4个电机带动旋翼转动。
（1）如图乙所示，该“无人机”自启电路电压为12V。R是电阻箱，Rp是红外探测器，可视为可变电阻，它的阻值与红外线强度变化的对应关系如图丙所示（E为红外线强度，cd表示其单位）。若a、b两端电压必须等于或大于8V时，控制电路才能启动摄像机进入工作状态。小明设定红外线强度为4cd时启动摄像机工作，电阻箱的阻值至少应调到___________Ω；
（2）为了能使控制电路在红外线强度较弱时就能启动摄像机进入工作状态，可采取的措施：一是______（选填“调高”或“调低”）电阻箱R的电阻值；二是_____（选措施：“调高”或“调低”）电源的电压值。
【答案】 ①. 9 ②. 调高 ③. 调高
【解析】
【分析】
【详解】（1）[1]从图乙可以看到，闭合开关后，根据电流的流法，其自启电路，是一个串联电路，两电阻串联在一起，小明设定红外线强度为4cd时启动摄像机工作，这时对应的红外探测器Rp，其阻值可以通过观察图丙，可知大小是4.5Ω，由题中条件a、b两端电压必须等于或大于8V，也就是电阻箱R两端电压必须等于或大于8V，根据串联电路的分压原理，可知电阻箱R阻值越大，其两端的电压越大，当电压是8V，电阻箱R的阻值最小，根据欧姆定律可得到关系式
解得；所以小明设定红外线强度为4cd时启动摄像机工作，电阻箱的阻值至少应调到9Ω。
（2）[2][3]为了能使控制电路在红外线强度较弱时就能启动摄像机进入工作状态，从图丙可以看到，红外线强度较弱时，红外探测器Rp其阻值较大，在电阻箱R的阻值一定时，红外探测器Rp分得的电压较大，电阻箱R分得的电压变小，要求能启动摄像机进入工作状态，电阻箱R的电压要升高，根据串联电路的分压原理，在电源电压一定时，电阻箱R的阻值要变大，另一措施可以增大电源电压值，这样电阻箱R的电压也变大；综上所述，为了能使控制电路在红外线强度较弱时就能启动摄像机进入工作状态，可采取的措施：一是调高电阻箱R的电阻值；二是调高电源的电压值。实验次数
1
2
3
电压
电流
电阻
的平均值
