科学探究：串联和并联电路的电流

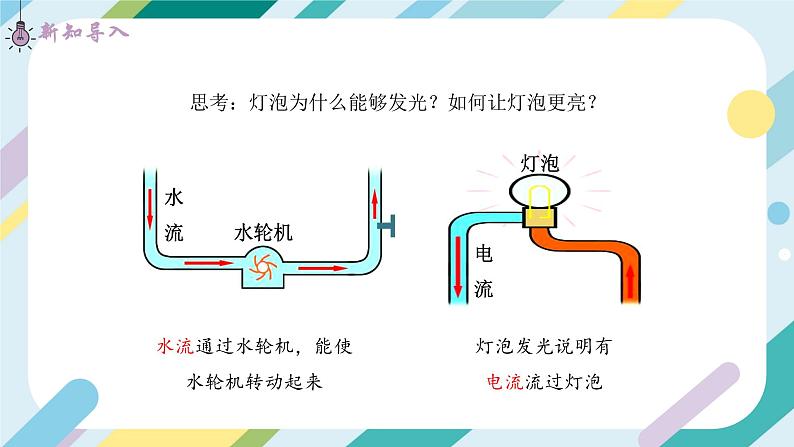

水流通过水轮机，能使水轮机转动起来
灯泡发光说明有电流流过灯泡
思考：灯泡为什么能够发光？如何让灯泡更亮？

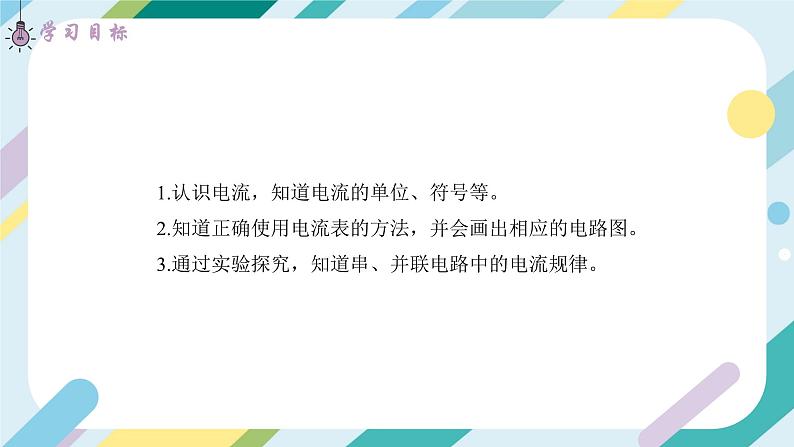

1.认识电流，知道电流的单位、符号等。2.知道正确使用电流表的方法，并会画出相应的电路图。3.通过实验探究，知道串、并联电路中的电流规律。

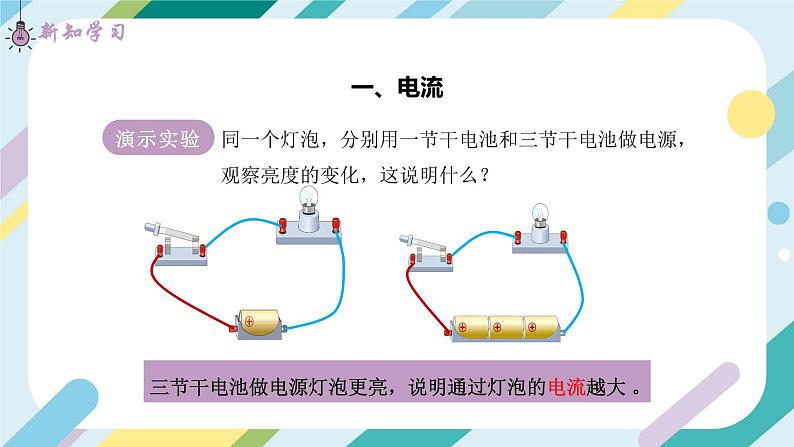

三节干电池做电源灯泡更亮，说明通过灯泡的电流越大 。
同一个灯泡，分别用一节干电池和三节干电池做电源，观察亮度的变化，这说明什么？

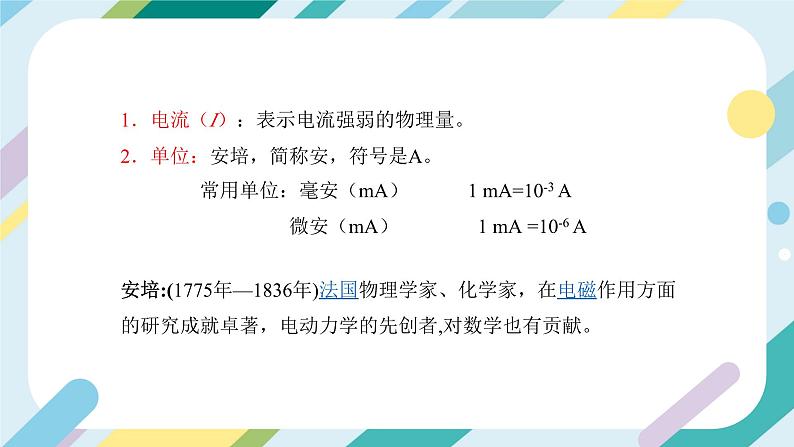

1．电流（I）：表示电流强弱的物理量。
2．单位：安培，简称安，符号是A。 常用单位：毫安（mA） 1 mA=10-3 A 微安（mA） 1 mA =10-6 A
安培:(1775年—1836年)法国物理学家、化学家，在电磁作用方面的研究成就卓著，电动力学的先创者,对数学也有贡献。

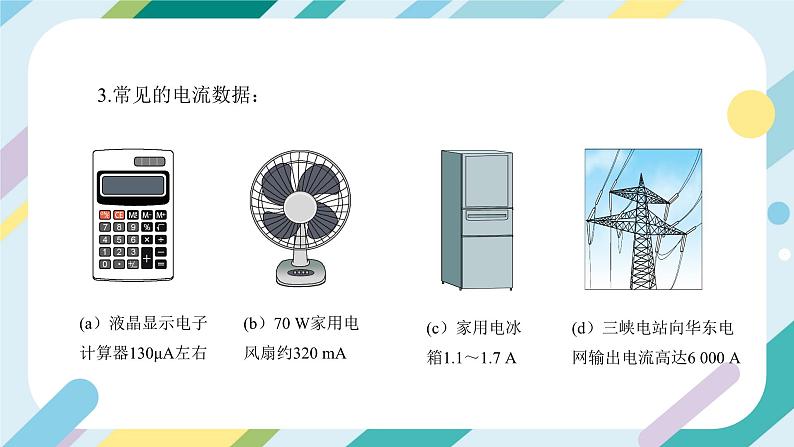

(a）液晶显示电子计算器130μA左右
(b）70 W家用电风扇约320 mA
(c）家用电冰箱1.1～1.7 A
(d）三峡电站向华东电网输出电流高达6 000 A
1. 电流表：测量电流大小的仪表。
（1）调零：调零旋钮使指针指在零刻度线
（2）认清量程和分度值
（1）电流表必须和被测的用电器串联。
（2）电流必须从正接线柱流入，从负接线柱流出。
（3）必须正确选择量程。
（4）绝不允许把电流表直接连到电源的两极！
（用试触法，从大量程开始选）
闭合开关后，用导线迅速碰触3A的接线柱，看闭合的瞬间，指针偏转是否超出最大值。若没有，则改用小量程再试触
根据所给电路图连接实物图。
在实验过程中，如果出现以下情况，怎么处理？
在元件完好的前提下，电路有断路，查找断路。
2.试触时指针反向偏转
是正、负接线柱接反，应改接。
量程选择偏小，应改接较大量程。
量程选择偏大，应改接较小量程。
