浙江省浙南名校联盟2023-2024学年高二下学期4月期中通用技术试卷（Word版附解析）
展开
这是一份浙江省浙南名校联盟2023-2024学年高二下学期4月期中通用技术试卷（Word版附解析），文件包含浙江省浙南名校2023-2024学年高二下学期4月期中技术试题-高中通用技术Word版含解析docx、浙江省浙南名校2023-2024学年高二下学期4月期中技术试题-高中通用技术Word版无答案docx等2份试卷配套教学资源，其中试卷共15页， 欢迎下载使用。
一、选择题（本大题共12小题，每小题2分，共24分。在每小题给出的四个选项中，只有一个是符合题目要求的。）
1. 如图所示是可弯曲医学机器人，医生将其插入患者的嘴巴，通过操纵杆来控制其移动。前端的摄像头可看到并能到达非常难到达的解剖区域，这样就不需要在患者下巴或其他位置进行切口手术了。下列关于该医学机器人的说法中，不正确的是（ ）
A. 能协助医生做手术，体现了技术具有解放人的作用
B. 改变了人们对医疗器械原有的认知，体现了技术具有发展人的作用
C. 通过操纵杆来控制可弯曲机器人的移动，体现了技术的实践性
D. 机器人设计制造的过程是多学科交叉作用的过程，体现了技术的综合性
【答案】C
【解析】
2. 如图所示WHILL（蔚尔）Mdel C是一款新型个人智能出行工具，它完全颠覆了传统电动轮椅代步车消极的固有形象，为用户带来更为愉悦和便捷的移动出行体验。下列分析与评价中不正确的是（ ）
A. 设计便于单手操作系统，操作简单，实现了人机关系高效目标
B. 设计过程中制作功能模型用于进行结构强度试验
C. 高清液晶仪表精准显示实时速度、剩余电量等信息，考虑了信息的交互
D. 通过侧臂的角度调节和支撑，可从车体前面或侧面上下，说明功能的实现需要相应结构来保证
【答案】B
【解析】

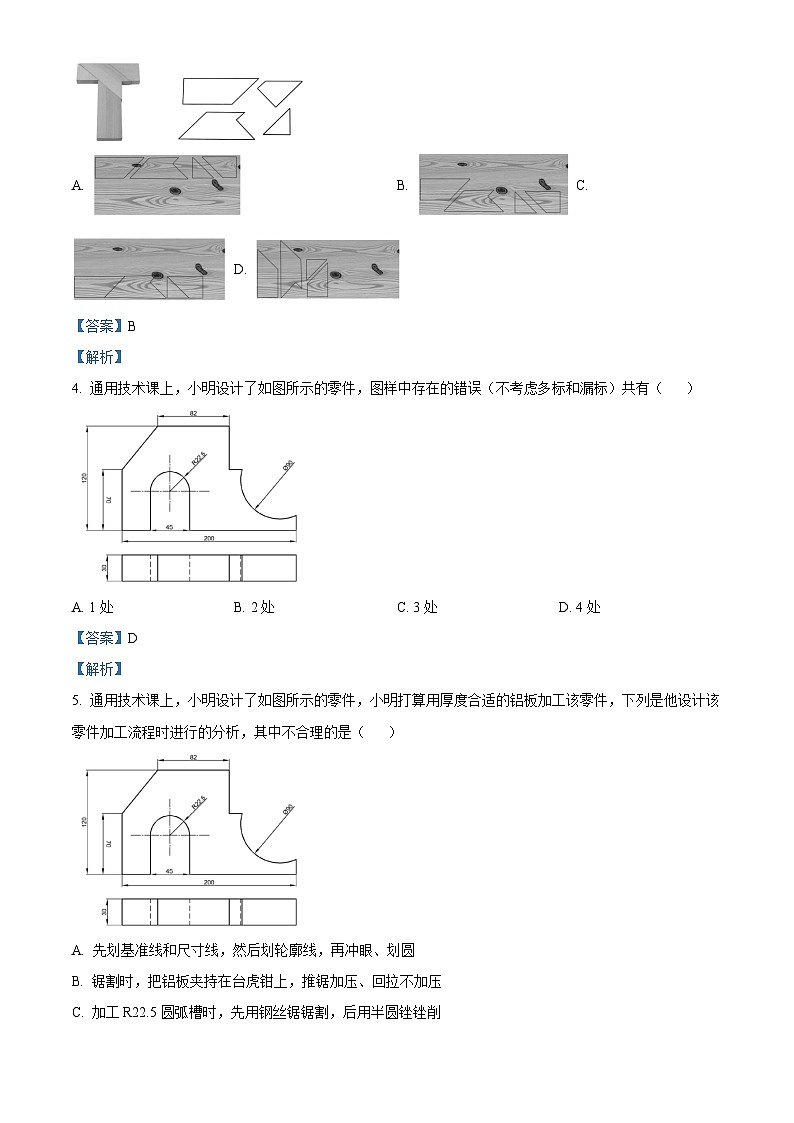

3. 小明学习了木工工艺后，准备用实木板制作一个如图所示的T字之谜四巧板，在同一块木板中完成4块板的取材，下列关于实木板的材料规划中最合理的是（ ）
A. B. C. D.
【答案】B
【解析】
4. 通用技术课上，小明设计了如图所示的零件，图样中存在的错误（不考虑多标和漏标）共有（ ）
A. 1处B. 2处C. 3处D. 4处
【答案】D
【解析】
5. 通用技术课上，小明设计了如图所示的零件，小明打算用厚度合适的铝板加工该零件，下列是他设计该零件加工流程时进行的分析，其中不合理的是（ ）
A. 先划基准线和尺寸线，然后划轮廓线，再冲眼、划圆
B. 锯割时，把铝板夹持在台虎钳上，推锯加压、回拉不加压
C. 加工R22.5圆弧槽时，先用钢丝锯锯割，后用半圆锉锉削
D. 设计好流程可用流程图的形式呈现
【答案】C
【解析】
6. 如图所示是一种传动机构。驱动轴带动曲柄转动，再带动连杆1和连杆2运动，从而使滑块1和滑块2在滑槽中来回滑动。下列关于该传动机构的分析中，不正确的是（ ）
A. 滑块1和连杆1、连杆2和曲柄、曲柄和驱动轴之间均可采用松铆连接
B. 图示转动状态下曲柄受弯曲、连杆1受拉
C. 图示转动状态下滑块1向右运动
D. 连杆2应选用抗弯曲能力较强的材料制作
【答案】A
【解析】
7. 已知某形体的主视图和俯视图，相对应的左视图是（ ）
A. B. C. D.
【答案】A
【解析】
8. 如图所示是某注肥控制系统，该系统包含定量注肥控制子系统和过压保护控制子系统。定量注肥控制子系统的工作过程为：通过流量传感器获取系统实际排出的施肥量，与设定值进行比较来控制压力泵，从而精确控制施肥量。过压保护控制子系统的工作过程为：压力正常时，电磁阀处于关闭状态，当管道意外堵塞或注肥口关闭，管内压力增大超过安全值时，控制器关闭压力泵并控制继电器打开电磁阀。下列关于该注肥控制系统的设计和分析中不正确的是（ ）
A. 设计该系统时，需要统筹系统的研发成本与功能实现
B. PLC控制器能通过计算精确控制施肥量，体现了系统分析的科学性原则
C. 需要定期校准PLC控制器的控制精度
D. 流量传感器的设计是为了更精确地控制流量
【答案】B
【解析】
9. 如图所示是某注肥控制系统，该系统包含定量注肥控制子系统和过压保护控制子系统。定量注肥控制子系统的工作过程为：通过流量传感器获取系统实际排出的施肥量，与设定值进行比较来控制压力泵，从而精确控制施肥量。过压保护控制子系统的工作过程为：压力正常时，电磁阀处于关闭状态，当管道意外堵塞或注肥口关闭，管内压力增大超过安全值时，控制器关闭压力泵并控制继电器打开电磁阀。从控制系统的角度分析，下列说法正确的是（ ）
A. 定量注肥控制子系统和过压保护控制子系统都是开环控制系统
B. 电磁阀同时是2个子系统的执行器
C. 管内的压力值是定量注肥控制子系统的输入量
D. 注肥管道意外堵塞属于定量注肥控制子系统的干扰因素
【答案】D
【解析】
10. 小明设计了一个三极管测试电路，如图a所示，小明在实践课上用面包板搭建了该电路，如图c所示，图中搭建不正确的是（ ）
图c
A. R1B. R2C. R3D. VT1
【答案】C
【解析】
11. 小明设计了一个三极管测试电路，如图a所示，已知VT1的输出特性曲线如图c所示，经测量Uec=3V，下列关于该电路的分析中正确的是（ ）
A. 此时三极管工作在Ⅰ区
B. 若光线变得更暗，则VD1的亮度变暗
C. 将R1的阻值调大，VT1的发射极和基极之间的电压会明显增大
D. 减小R2，能将VT1调至饱和状态
【答案】B
【解析】
12. 如图所示的信号处理电路中，A、B为输入信号，F为输出信号。下列输出波形与输入波形关系中正确的是（ ）
A. B. C. D.
【答案】A
【解析】
二、非选择题（本大题共3小题，第13题8分，第14题10分，第15题8分，共26分）
13. 春节期间，小明参与消费券抢购活动（如图a所示），发现自己手速不够快，抢不到消费券。为了解决手速慢的问题，小明准备设计一款抢券神器，上网收集资料后，确定利用如图b所示电容笔代替手指点击手机屏幕，通过在PLC中设置点击频率，控制电机的单向转动带动曲柄连杆和压杆运动，从而实现电容笔连续快速点击放置于底座上的手机，如图c所示。
图a 图b 图c
请完成以下任务：
（1）小明发现问题途径是________；
A.上网搜集资料 B.观察日常生活 C.技术试验
（2）设计过程中，不正确的做法是________；
A.设计分析后，明确解决问题所受到的限制 B.在充分收集信息后，设计分析完成方案构思；
C.用软件进行装置的运行仿真，验证装置能否完成点击动作 D.制作完成后，启动电机，对该装置进行技术试验
（3）小明对系统的设计进行以下分析：
A.抢券装置的设计首先满足功能要求，再考虑易于制作、成本低、美观；
B.先分别设计电容笔和电机的连接装置，再确定系统总体结构；
C设计过程中涉及到自动控制学、人机工程学等多学科知识；
D.通过计算，确定连杆的最佳长度；
其中遵循了系统分析主要原则的有________；
（4）请根据题图及其描述填写电容笔控制系统方框图________、________、________、________。
【答案】 ①. B ②. A ③. AD ④. 设置的参数 ⑤. PLC ⑥. 电容笔 ⑦. 电容笔是否工作
【解析】
14. 小明在通用技术课上用如图a所示圆规制图时发现，在重复画半径一致的圆时，经常误碰划脚导致半径改变；调节半径时幅度过大，难以精确调节半径。为了解决这些问题，小明准备改进圆规设计，现已在规脚和划脚上分别钻Ф4孔，如图b所示，他找到一个如图c所示的中心轮作为调节用，中心轮中心有D型孔，请你帮助小明设计中心轮与规脚划脚间的连接装置，要求如下：
图a 图b 图c
（a）稳定连接中心轮与规脚和划脚；
（b）通过转动中心轮调节规脚和划脚的夹角；
（c）规脚和划脚能开合0-80°，并保持在所调节的位置；
（d）材料自选。
请完成以下任务：
（1）划脚与转轴间的连接属于________；
A.刚连接 B.铰连接 C.动连接 D.静连接
（2）画出改进后圆规的设计草图，必要时可用文字说明________；
（3）在设计草图上标注主要尺寸________。
【答案】 ①. BC ②. ③. 略
【解析】
15. 小明设计了如图所示的报警电路，Rt为负温度系数热敏电阻。当温度在设定范围内时，M点为低电平，N点为高电平，光照强度在设定范围内时，E点为高电平，F点为低电平。请完成以下任务：
（1）下列关于该电路的分析中正确的是________；
A.当温度不在设定范围内且光照强度也不在设定范围内时，蜂鸣器报警；
B.当温度不在设定范围内或光照强度不在设定范围内时，蜂鸣器报警；
C.当温度设定范围内且光照强度也在设定范围内时，蜂鸣器报警；
D.当温度在设定范围内或光照强度在设定范围内时，蜂鸣器报警；
（2）若要使温度范围上限变高、下限不变，合理的措施是________；
A.减小R1的阻值 B.增大R2的阻值 C.减小R4的阻值 D.减小R6的阻值；
（3）小明在搭建电路时发现与门芯片部分输入端损坏，请用2个二极管和1个电阻补全下图虚线框1中的电路，实现原电路功能，要求电路简单________；
（4）电路搭接完成后进行调试，小明发现不管光照如何变化，蜂鸣器都不报警，下列故障原因中可能的是________。
A.R4虚焊 B.三极管V3击穿 C.R8连焊 D.二极管V4、V5虚焊
【答案】 ①. B ②. C ③. ④. D
【解析】
一、选择题（本大题共12小题，每小题2分，共24分。在每小题给出的四个选项中，只有一个是符合题目要求的。）
1. 如图所示是可弯曲医学机器人，医生将其插入患者的嘴巴，通过操纵杆来控制其移动。前端的摄像头可看到并能到达非常难到达的解剖区域，这样就不需要在患者下巴或其他位置进行切口手术了。下列关于该医学机器人的说法中，不正确的是（ ）
A. 能协助医生做手术，体现了技术具有解放人的作用
B. 改变了人们对医疗器械原有的认知，体现了技术具有发展人的作用
C. 通过操纵杆来控制可弯曲机器人的移动，体现了技术的实践性
D. 机器人设计制造的过程是多学科交叉作用的过程，体现了技术的综合性
【答案】C
【解析】
2. 如图所示WHILL（蔚尔）Mdel C是一款新型个人智能出行工具，它完全颠覆了传统电动轮椅代步车消极的固有形象，为用户带来更为愉悦和便捷的移动出行体验。下列分析与评价中不正确的是（ ）
A. 设计便于单手操作系统，操作简单，实现了人机关系高效目标
B. 设计过程中制作功能模型用于进行结构强度试验
C. 高清液晶仪表精准显示实时速度、剩余电量等信息，考虑了信息的交互
D. 通过侧臂的角度调节和支撑，可从车体前面或侧面上下，说明功能的实现需要相应结构来保证
【答案】B
【解析】
3. 小明学习了木工工艺后，准备用实木板制作一个如图所示的T字之谜四巧板，在同一块木板中完成4块板的取材，下列关于实木板的材料规划中最合理的是（ ）
A. B. C. D.
【答案】B
【解析】
4. 通用技术课上，小明设计了如图所示的零件，图样中存在的错误（不考虑多标和漏标）共有（ ）
A. 1处B. 2处C. 3处D. 4处
【答案】D
【解析】
5. 通用技术课上，小明设计了如图所示的零件，小明打算用厚度合适的铝板加工该零件，下列是他设计该零件加工流程时进行的分析，其中不合理的是（ ）
A. 先划基准线和尺寸线，然后划轮廓线，再冲眼、划圆
B. 锯割时，把铝板夹持在台虎钳上，推锯加压、回拉不加压
C. 加工R22.5圆弧槽时，先用钢丝锯锯割，后用半圆锉锉削
D. 设计好流程可用流程图的形式呈现
【答案】C
【解析】
6. 如图所示是一种传动机构。驱动轴带动曲柄转动，再带动连杆1和连杆2运动，从而使滑块1和滑块2在滑槽中来回滑动。下列关于该传动机构的分析中，不正确的是（ ）
A. 滑块1和连杆1、连杆2和曲柄、曲柄和驱动轴之间均可采用松铆连接
B. 图示转动状态下曲柄受弯曲、连杆1受拉
C. 图示转动状态下滑块1向右运动
D. 连杆2应选用抗弯曲能力较强的材料制作
【答案】A
【解析】
7. 已知某形体的主视图和俯视图，相对应的左视图是（ ）
A. B. C. D.
【答案】A
【解析】
8. 如图所示是某注肥控制系统，该系统包含定量注肥控制子系统和过压保护控制子系统。定量注肥控制子系统的工作过程为：通过流量传感器获取系统实际排出的施肥量，与设定值进行比较来控制压力泵，从而精确控制施肥量。过压保护控制子系统的工作过程为：压力正常时，电磁阀处于关闭状态，当管道意外堵塞或注肥口关闭，管内压力增大超过安全值时，控制器关闭压力泵并控制继电器打开电磁阀。下列关于该注肥控制系统的设计和分析中不正确的是（ ）
A. 设计该系统时，需要统筹系统的研发成本与功能实现
B. PLC控制器能通过计算精确控制施肥量，体现了系统分析的科学性原则
C. 需要定期校准PLC控制器的控制精度
D. 流量传感器的设计是为了更精确地控制流量
【答案】B
【解析】
9. 如图所示是某注肥控制系统，该系统包含定量注肥控制子系统和过压保护控制子系统。定量注肥控制子系统的工作过程为：通过流量传感器获取系统实际排出的施肥量，与设定值进行比较来控制压力泵，从而精确控制施肥量。过压保护控制子系统的工作过程为：压力正常时，电磁阀处于关闭状态，当管道意外堵塞或注肥口关闭，管内压力增大超过安全值时，控制器关闭压力泵并控制继电器打开电磁阀。从控制系统的角度分析，下列说法正确的是（ ）
A. 定量注肥控制子系统和过压保护控制子系统都是开环控制系统
B. 电磁阀同时是2个子系统的执行器
C. 管内的压力值是定量注肥控制子系统的输入量
D. 注肥管道意外堵塞属于定量注肥控制子系统的干扰因素
【答案】D
【解析】
10. 小明设计了一个三极管测试电路，如图a所示，小明在实践课上用面包板搭建了该电路，如图c所示，图中搭建不正确的是（ ）
图c
A. R1B. R2C. R3D. VT1
【答案】C
【解析】
11. 小明设计了一个三极管测试电路，如图a所示，已知VT1的输出特性曲线如图c所示，经测量Uec=3V，下列关于该电路的分析中正确的是（ ）
A. 此时三极管工作在Ⅰ区
B. 若光线变得更暗，则VD1的亮度变暗
C. 将R1的阻值调大，VT1的发射极和基极之间的电压会明显增大
D. 减小R2，能将VT1调至饱和状态
【答案】B
【解析】
12. 如图所示的信号处理电路中，A、B为输入信号，F为输出信号。下列输出波形与输入波形关系中正确的是（ ）
A. B. C. D.
【答案】A
【解析】
二、非选择题（本大题共3小题，第13题8分，第14题10分，第15题8分，共26分）
13. 春节期间，小明参与消费券抢购活动（如图a所示），发现自己手速不够快，抢不到消费券。为了解决手速慢的问题，小明准备设计一款抢券神器，上网收集资料后，确定利用如图b所示电容笔代替手指点击手机屏幕，通过在PLC中设置点击频率，控制电机的单向转动带动曲柄连杆和压杆运动，从而实现电容笔连续快速点击放置于底座上的手机，如图c所示。
图a 图b 图c
请完成以下任务：
（1）小明发现问题途径是________；
A.上网搜集资料 B.观察日常生活 C.技术试验
（2）设计过程中，不正确的做法是________；
A.设计分析后，明确解决问题所受到的限制 B.在充分收集信息后，设计分析完成方案构思；
C.用软件进行装置的运行仿真，验证装置能否完成点击动作 D.制作完成后，启动电机，对该装置进行技术试验
（3）小明对系统的设计进行以下分析：
A.抢券装置的设计首先满足功能要求，再考虑易于制作、成本低、美观；
B.先分别设计电容笔和电机的连接装置，再确定系统总体结构；
C设计过程中涉及到自动控制学、人机工程学等多学科知识；
D.通过计算，确定连杆的最佳长度；
其中遵循了系统分析主要原则的有________；
（4）请根据题图及其描述填写电容笔控制系统方框图________、________、________、________。
【答案】 ①. B ②. A ③. AD ④. 设置的参数 ⑤. PLC ⑥. 电容笔 ⑦. 电容笔是否工作
【解析】
14. 小明在通用技术课上用如图a所示圆规制图时发现，在重复画半径一致的圆时，经常误碰划脚导致半径改变；调节半径时幅度过大，难以精确调节半径。为了解决这些问题，小明准备改进圆规设计，现已在规脚和划脚上分别钻Ф4孔，如图b所示，他找到一个如图c所示的中心轮作为调节用，中心轮中心有D型孔，请你帮助小明设计中心轮与规脚划脚间的连接装置，要求如下：
图a 图b 图c
（a）稳定连接中心轮与规脚和划脚；
（b）通过转动中心轮调节规脚和划脚的夹角；
（c）规脚和划脚能开合0-80°，并保持在所调节的位置；
（d）材料自选。
请完成以下任务：
（1）划脚与转轴间的连接属于________；
A.刚连接 B.铰连接 C.动连接 D.静连接
（2）画出改进后圆规的设计草图，必要时可用文字说明________；
（3）在设计草图上标注主要尺寸________。
【答案】 ①. BC ②. ③. 略
【解析】
15. 小明设计了如图所示的报警电路，Rt为负温度系数热敏电阻。当温度在设定范围内时，M点为低电平，N点为高电平，光照强度在设定范围内时，E点为高电平，F点为低电平。请完成以下任务：
（1）下列关于该电路的分析中正确的是________；
A.当温度不在设定范围内且光照强度也不在设定范围内时，蜂鸣器报警；
B.当温度不在设定范围内或光照强度不在设定范围内时，蜂鸣器报警；
C.当温度设定范围内且光照强度也在设定范围内时，蜂鸣器报警；
D.当温度在设定范围内或光照强度在设定范围内时，蜂鸣器报警；
（2）若要使温度范围上限变高、下限不变，合理的措施是________；
A.减小R1的阻值 B.增大R2的阻值 C.减小R4的阻值 D.减小R6的阻值；
（3）小明在搭建电路时发现与门芯片部分输入端损坏，请用2个二极管和1个电阻补全下图虚线框1中的电路，实现原电路功能，要求电路简单________；
（4）电路搭接完成后进行调试，小明发现不管光照如何变化，蜂鸣器都不报警，下列故障原因中可能的是________。
A.R4虚焊 B.三极管V3击穿 C.R8连焊 D.二极管V4、V5虚焊
【答案】 ①. B ②. C ③. ④. D
【解析】
