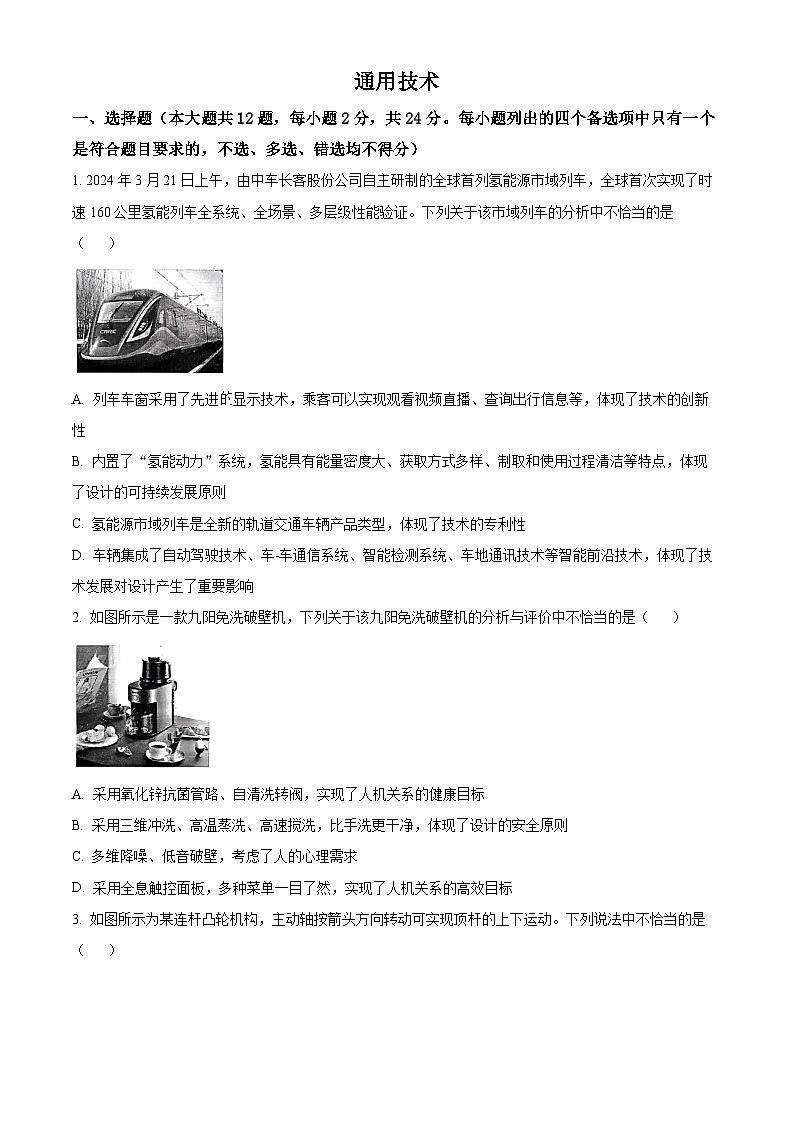

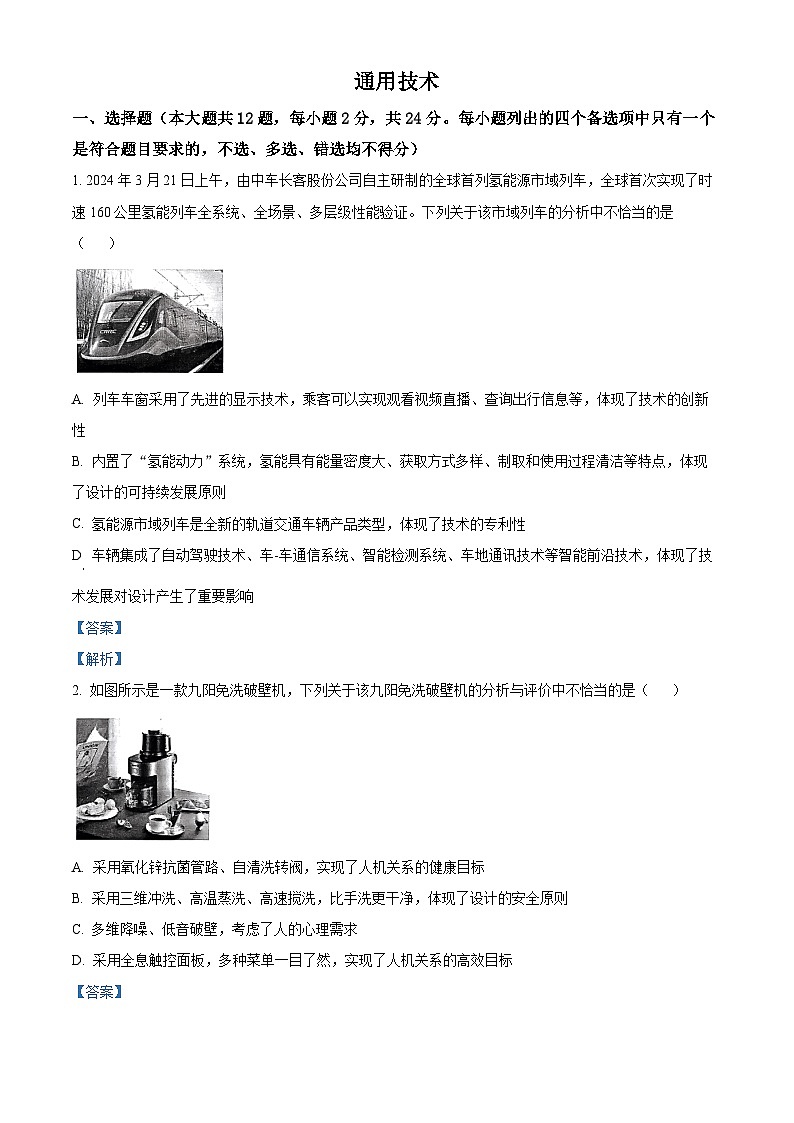

1. 2024年3月21日上午，由中车长客股份公司自主研制的全球首列氢能源市域列车，全球首次实现了时速160公里氢能列车全系统、全场景、多层级性能验证。下列关于该市域列车的分析中不恰当的是（ ）
A. 列车车窗采用了先进显示技术，乘客可以实现观看视频直播、查询出行信息等，体现了技术的创新性
B. 内置了“氢能动力”系统，氢能具有能量密度大、获取方式多样、制取和使用过程清洁等特点，体现了设计的可持续发展原则
C. 氢能源市域列车是全新的轨道交通车辆产品类型，体现了技术的专利性
D. 车辆集成了自动驾驶技术、车-车通信系统、智能检测系统、车地通讯技术等智能前沿技术，体现了技术发展对设计产生了重要影响
2. 如图所示是一款九阳免洗破壁机，下列关于该九阳免洗破壁机的分析与评价中不恰当的是（ ）
A. 采用氧化锌抗菌管路、自清洗转阀，实现了人机关系的健康目标
B. 采用三维冲洗、高温蒸洗、高速搅洗，比手洗更干净，体现了设计的安全原则
C. 多维降噪、低音破壁，考虑了人的心理需求
D. 采用全息触控面板，多种菜单一目了然，实现了人机关系的高效目标

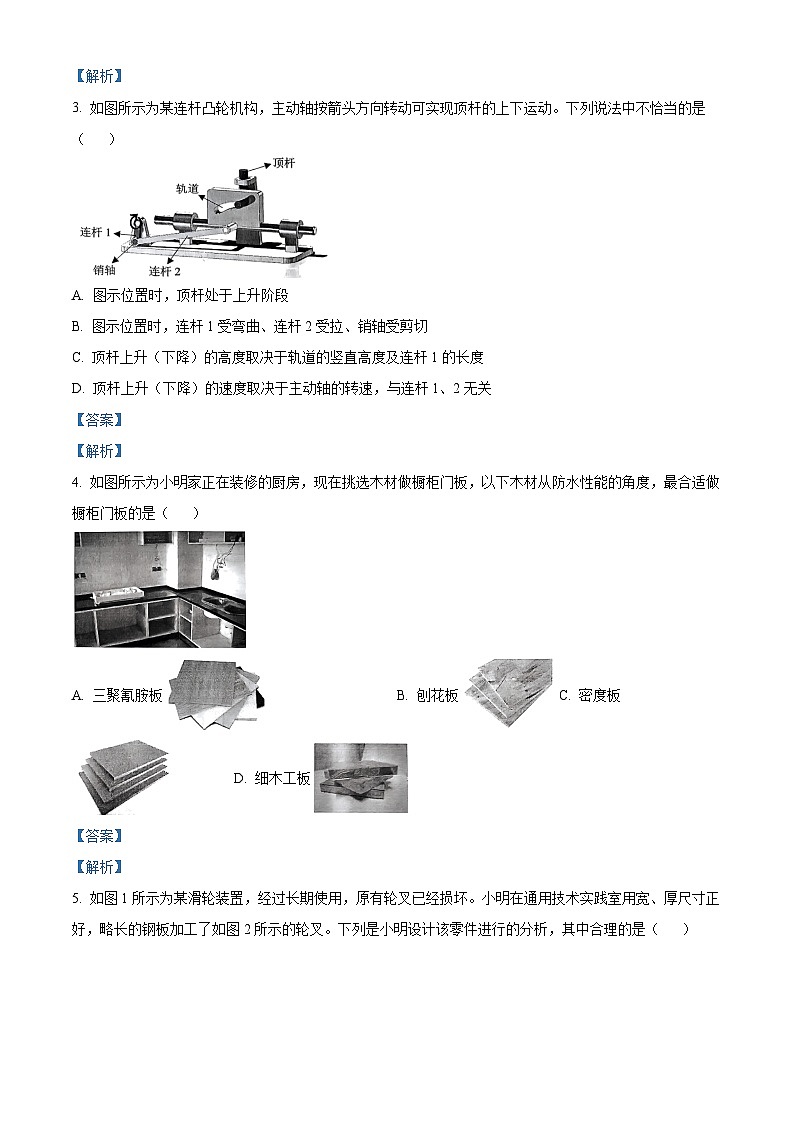

3. 如图所示为某连杆凸轮机构，主动轴按箭头方向转动可实现顶杆的上下运动。下列说法中不恰当的是（ ）

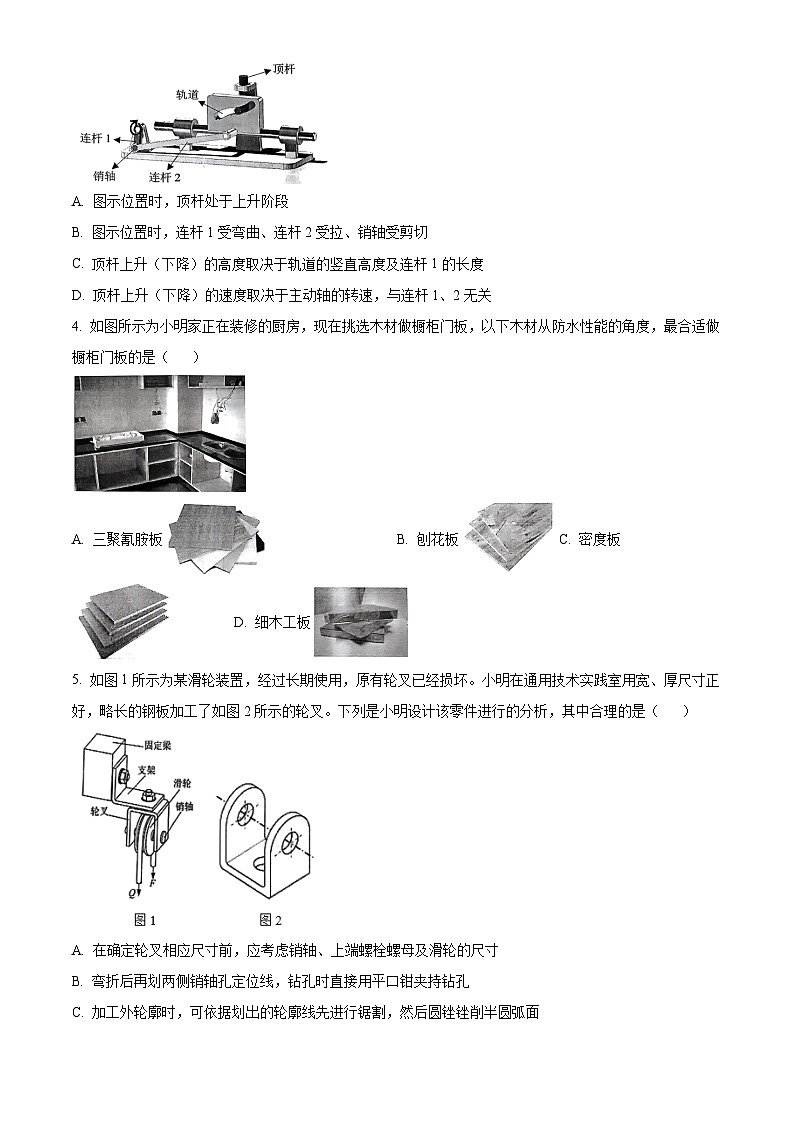

A. 图示位置时，顶杆处于上升阶段
B. 图示位置时，连杆1受弯曲、连杆2受拉、销轴受剪切
C. 顶杆上升（下降）的高度取决于轨道的竖直高度及连杆1的长度
D. 顶杆上升（下降）的速度取决于主动轴的转速，与连杆1、2无关
4. 如图所示为小明家正在装修的厨房，现在挑选木材做橱柜门板，以下木材从防水性能的角度，最合适做橱柜门板的是（ ）
A. 三聚氰胺板B. 刨花板C. 密度板D. 细木工板
5. 如图1所示为某滑轮装置，经过长期使用，原有轮叉已经损坏。小明在通用技术实践室用宽、厚尺寸正好，略长的钢板加工了如图2所示的轮叉。下列是小明设计该零件进行的分析，其中合理的是（ ）
A. 在确定轮叉相应尺寸前，应考虑销轴、上端螺栓螺母及滑轮的尺寸
B. 弯折后再划两侧销轴孔定位线，钻孔时直接用平口钳夹持钻孔
C. 加工外轮廓时，可依据划出的轮廓线先进行锯割，然后圆锉锉削半圆弧面
D. 划线完成后，先依次钻三个孔，再进行弯折定形

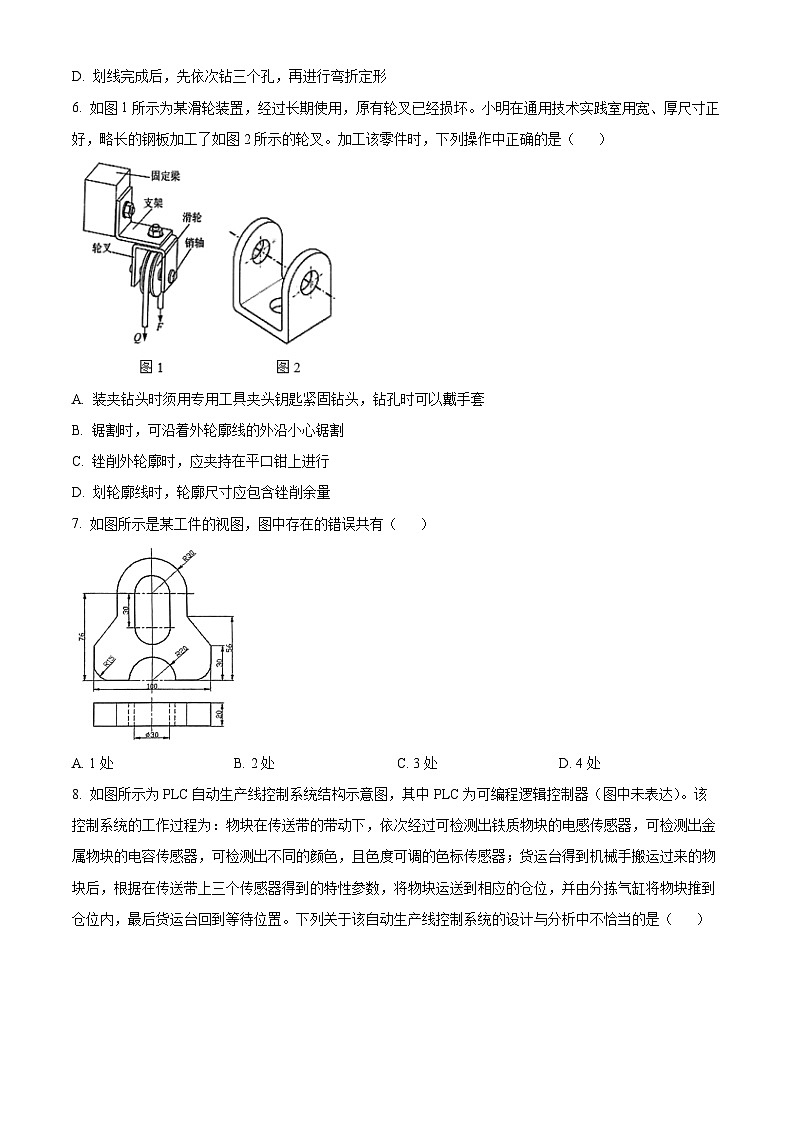

6. 如图1所示为某滑轮装置，经过长期使用，原有轮叉已经损坏。小明在通用技术实践室用宽、厚尺寸正好，略长的钢板加工了如图2所示的轮叉。加工该零件时，下列操作中正确的是（ ）
A. 装夹钻头时须用专用工具夹头钥匙紧固钻头，钻孔时可以戴手套
B. 锯割时，可沿着外轮廓线的外沿小心锯割
C. 锉削外轮廓时，应夹持在平口钳上进行
D. 划轮廓线时，轮廓尺寸应包含锉削余量
7. 如图所示是某工件的视图，图中存在的错误共有（ ）
A. 1处B. 2处C. 3处D. 4处
8. 如图所示为PLC自动生产线控制系统结构示意图，其中PLC为可编程逻辑控制器（图中未表达）。该控制系统的工作过程为：物块在传送带的带动下，依次经过可检测出铁质物块的电感传感器，可检测出金属物块的电容传感器，可检测出不同的颜色，且色度可调的色标传感器；货运台得到机械手搬运过来的物块后，根据在传送带上三个传感器得到的特性参数，将物块运送到相应的仓位，并由分拣气缸将物块推到仓位内，最后货运台回到等待位置。下列关于该自动生产线控制系统的设计与分析中不恰当的是（ ）
A. 分拣气缸的目的是将物块推到仓位内，体现了系统的目的性
B. 电感、电容、色标传感器的检测能力与物块分拣的结果无关
C. 设计系统时通过计算确定传送带速率和机械手的运行速度，体现了系统分析的科学性原则
D. 电机输出的功率应能驱动传送带运动，体现了系统的相关性
9. 如图所示为PLC自动生产线控制系统结构示意图，其中PLC为可编程逻辑控制器（图中未表达）。该控制系统的工作过程为：物块在传送带的带动下，依次经过可检测出铁质物块的电感传感器，可检测出金属物块的电容传感器，可检测出不同的颜色，且色度可调的色标传感器；货运台得到机械手搬运过来的物块后，根据在传送带上三个传感器得到的特性参数，将物块运送到相应的仓位，并由分拣气缸将物块推到仓位内，最后货运台回到等待位置。下列关于该自动生产线控制系统控制的分析中不合理的是（ ）
A. 控制方式属于开环控制B. 分拣气缸的推力与距离是该控制系统的控制量
C. 气动机械手的抓取能力是该控制系统的干扰因素D. 分拣速度是该控制系统的被控量
10. 由于安装环境限制，部分电子元器件安装到电路板上时，其引脚需要折转方向或弯曲处理。下列元器件中引脚处理不正确的是（ ）
A. B. C. D.
11. 小明设计了如图所示的高温报警电路。其中Rt检测环境温度，下列分析中正确的是（ ）
A. 调高报警温度，可将Rp滑片下移
B. 减小C1电容，扬声器BL发声更尖锐
C. 搭建电路后BL始终无法发声，可能是C3虚焊造成的
D 环境温度超过设定值报警，温度降至设定值以下后保持报警
12. 如图所示的电路中，三极管VT1、VT2和VT3参数相同且一直处于放大状态。下列分析中合理的是（ ）
A. 调大Rp3的阻值，LED1和LED2亮度都基本不变B. Rp1上的电流为Rp2与Rp3电流之和
C. Rpl滑片下移，LED1和LED2都变暗D. 当Rp2大于Rp3时，LED2亮度明显高于LED1亮度
二、非选择题（本大题共3小题，第13小题8分，第14小题10分，第15小题8分，共26分。）
13. 如图1所示是抽水控制系统示意图，其中冲厕蓄水箱中的部分水用于绿化灌溉，对花房（如图2所示）的绿植采用定时定量的灌溉方式。小明发现花房中光照的强度与时长、空气温湿度、花盆土壤湿度、花房的通风等将影响绿植的生长。为了更好地培育绿植，于是准备对花房进行改造，将其设计成“智能”（恒温恒湿光照）花房。请根据题图及其描述完成以下任务：
（1）小明要想实现“智能”花房，设计时应采用的控制方式_____（A.开环控制；B.闭环控制）；
（2）小明将整个“智能”花房系统分成了4个子系统：光照控制子系统、箱内空气温湿度控制子系统、土壤湿度控制子系统、通风控制子系统。其中通风子系统启动时会对箱内空气温湿度控制产生影响，说明系统具有_____；
A.整体性 B.动态性 C.相关性 D.环境适应性
（3）小明在设计“智能”花房系统时，需要用到多个传感器，以下不需要用到的是______；
A. B. C. D.
（4）在明确问题的内容与价值后，以下属于解决问题受到的限制有_____；
A.绿植品种及习性 B.小明的加工操作能力 C.绿植的造型设计 D.相关传感器的品牌
（5）小明为了更好地完成设计，搭建了如图3所示的土壤湿度控制系统模型，以下说法中错误的是_____。
图3
A.被控对象是花洒 B.电磁阀是执行器 C.空气中的湿度高低会对土壤湿度控制产生干扰 D.此处的湿度传感器可同时用于空气湿度检测
14. 小明观察到公路上装满了砂石等材料的工程货车行驶时，因装的比较满，砂石颗粒容易掉下来，且行驶的时候，砂石容易扬灰，造成环境污染。于是想在车斗的上方设计防尘的车盖。请你帮助小明设计该装置的机械部分，已知车斗的尺寸长7米、宽2.3米、高2.3米，设计要求如下：
A.能实现车盖的打开和关闭；
B.采用电机驱动，通过电机的正反转实现车盖的打开和关闭；
C.在开关过程中，装置工作平稳可靠；
D.车盖的设计不影响铲车通过车斗的上方装砂石等材料.
E.辅助材料自选。
请完成以下任务：
（1）小明发现问题的途径是_____（A.收集信息；B.观察日常生活；C.技术研究与技术试验）；
（2）在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（装置安装涉及的车斗用线条表示，电机用方框表示），简要说明方案的工作过程_____；
（3）在草图上标注主要尺寸_____。
15. 如图1所示为小明设计的电阻筛查指示电路。其中R1为标准电阻，Rx为待测电阻，当Rx大于R1时LED1亮，否则LED1不亮。请完成以下任务：
图1
（1）小明设计的指示电路的控制方式属于______（A.开环电子控制；B.闭环电子控制）；
（2）小明希望电路能实现待测电阻大小误差范围内筛查功能，于是重新设计了图2电路。如需筛查50KΩ的Rx，则R1需为50KΩ的标准电阻，若要实现待测电阻误差范围超过5%的筛查指示功能，开关SA2的触点应连接______；
图2
A.① B.② C.③ D.④
（3）小明希望用三个LED分别指示待测电阻误差范围（以5%为例），如用LED1指示待测电阻过大【如Rx>（1+5%）R1】，用LED2指示待测电阻误差在要求范围内，用LED3指示待测电阻过小【如Rx<（1-5%）R1】。请在图3虚线框1内连接电路_____。
图3
（4）小明还希望为电路增加蜂鸣提示功能，要求待测电阻误差在要求范围之内时蜂鸣器发声提醒，待测电阻误差在要求范围之外时蜂鸣器不发声。请在图4虚线框2内使用不超过4个二输入与非门完成连线，实现功能_____。
图4
