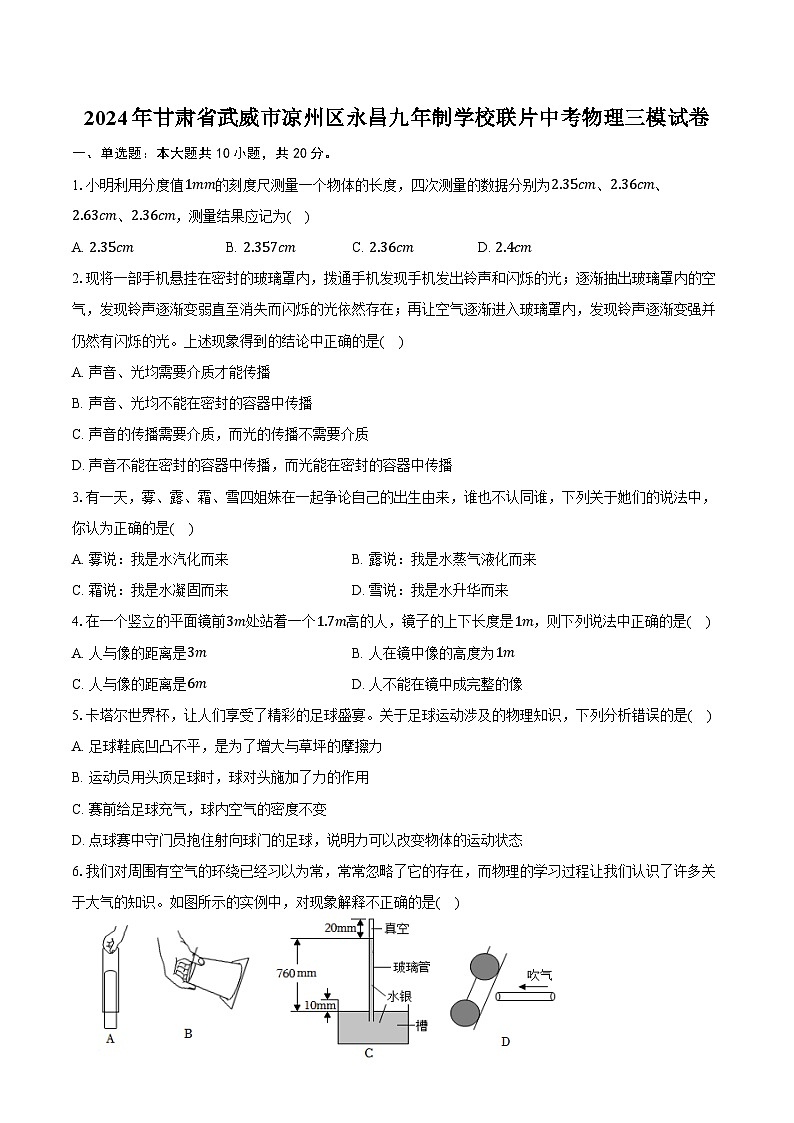

2024年甘肃省武威市凉州区永昌九年制学校联片中考物理三模试卷（含答案）
展开
这是一份2024年甘肃省武威市凉州区永昌九年制学校联片中考物理三模试卷（含答案），共11页。试卷主要包含了单选题，填空题，作图题，综合题等内容，欢迎下载使用。
1.小明利用分度值1mm的刻度尺测量一个物体的长度，四次测量的数据分别为2.35cm、2.36cm、2.63cm、2.36cm，测量结果应记为( )
A. 2.35cmB. 2.357cmC. 2.36cmD. 2.4cm
2.现将一部手机悬挂在密封的玻璃罩内，拨通手机发现手机发出铃声和闪烁的光；逐渐抽出玻璃罩内的空气，发现铃声逐渐变弱直至消失而闪烁的光依然存在；再让空气逐渐进入玻璃罩内，发现铃声逐渐变强并仍然有闪烁的光。上述现象得到的结论中正确的是( )
A. 声音、光均需要介质才能传播
B. 声音、光均不能在密封的容器中传播
C. 声音的传播需要介质，而光的传播不需要介质
D. 声音不能在密封的容器中传播，而光能在密封的容器中传播
3.有一天，雾、露、霜、雪四姐妹在一起争论自己的出生由来，谁也不认同谁，下列关于她们的说法中，你认为正确的是( )
A. 雾说：我是水汽化而来B. 露说：我是水蒸气液化而来
C. 霜说：我是水凝固而来D. 雪说：我是水升华而来
4.在一个竖立的平面镜前3m处站着一个1.7m高的人，镜子的上下长度是1m，则下列说法中正确的是( )
A. 人与像的距离是3mB. 人在镜中像的高度为1m
C. 人与像的距离是6mD. 人不能在镜中成完整的像
5.卡塔尔世界杯，让人们享受了精彩的足球盛宴。关于足球运动涉及的物理知识，下列分析错误的是( )
A. 足球鞋底凹凸不平，是为了增大与草坪的摩擦力
B. 运动员用头顶足球时，球对头施加了力的作用
C. 赛前给足球充气，球内空气的密度不变
D. 点球赛中守门员抱住射向球门的足球，说明力可以改变物体的运动状态
6.我们对周围有空气的环绕已经习以为常，常常忽略了它的存在，而物理的学习过程让我们认识了许多关于大气的知识。如图所示的实例中，对现象解释不正确的是( )

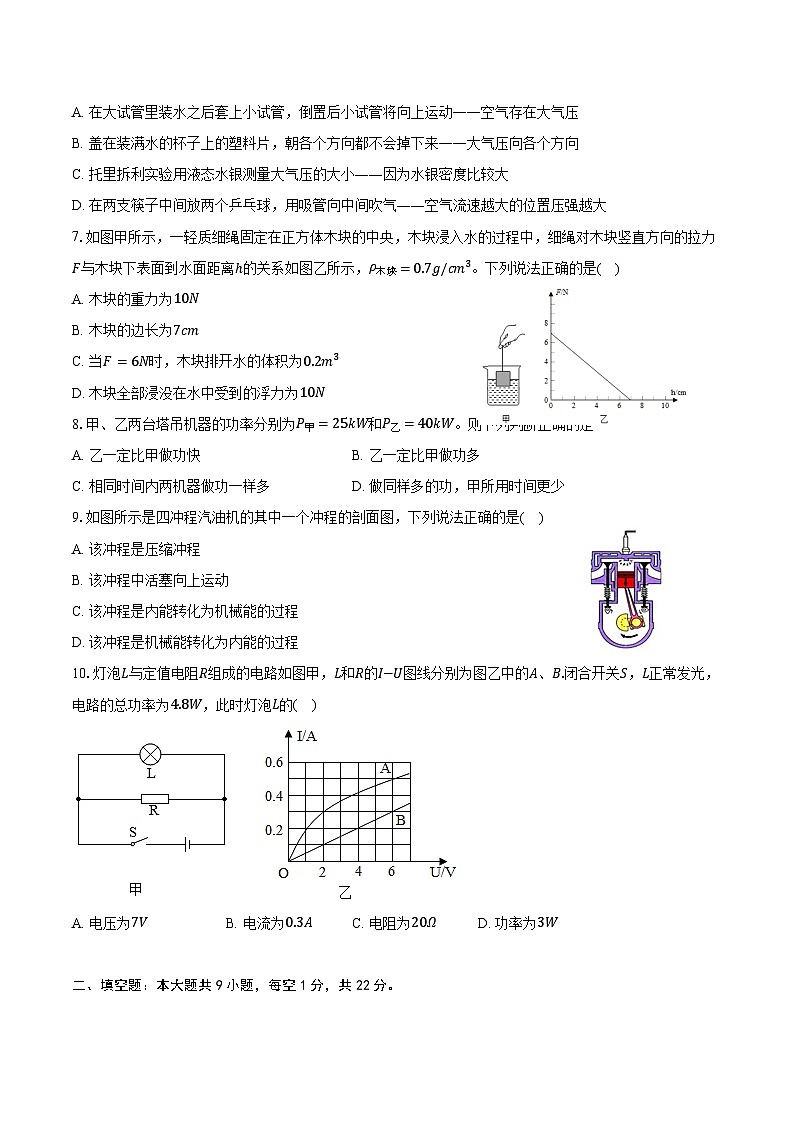

A. 在大试管里装水之后套上小试管，倒置后小试管将向上运动——空气存在大气压
B. 盖在装满水的杯子上的塑料片，朝各个方向都不会掉下来——大气压向各个方向
C. 托里拆利实验用液态水银测量大气压的大小——因为水银密度比较大
D. 在两支筷子中间放两个乒乓球，用吸管向中间吹气——空气流速越大的位置压强越大
7.如图甲所示，一轻质细绳固定在正方体木块的中央，木块浸入水的过程中，细绳对木块竖直方向的拉力F与木块下表面到水面距离ℎ的关系如图乙所示，ρ木块=0.7g/cm3。下列说法正确的是( )
A. 木块的重力为10N
B. 木块的边长为7cm
C. 当F=6N时，木块排开水的体积为0.2m3
D. 木块全部浸没在水中受到的浮力为10N
8.甲、乙两台塔吊机器的功率分别为P甲=25kW和P乙=40kW。则下列判断正确的是
A. 乙一定比甲做功快B. 乙一定比甲做功多
C. 相同时间内两机器做功一样多D. 做同样多的功，甲所用时间更少
9.如图所示是四冲程汽油机的其中一个冲程的剖面图，下列说法正确的是( )
A. 该冲程是压缩冲程
B. 该冲程中活塞向上运动
C. 该冲程是内能转化为机械能的过程
D. 该冲程是机械能转化为内能的过程
10.灯泡L与定值电阻R组成的电路如图甲，L和R的I−U图线分别为图乙中的A、B.闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的( )
A. 电压为7VB. 电流为0.3AC. 电阻为20ΩD. 功率为3W
二、填空题：本大题共9小题，每空1分，共22分。

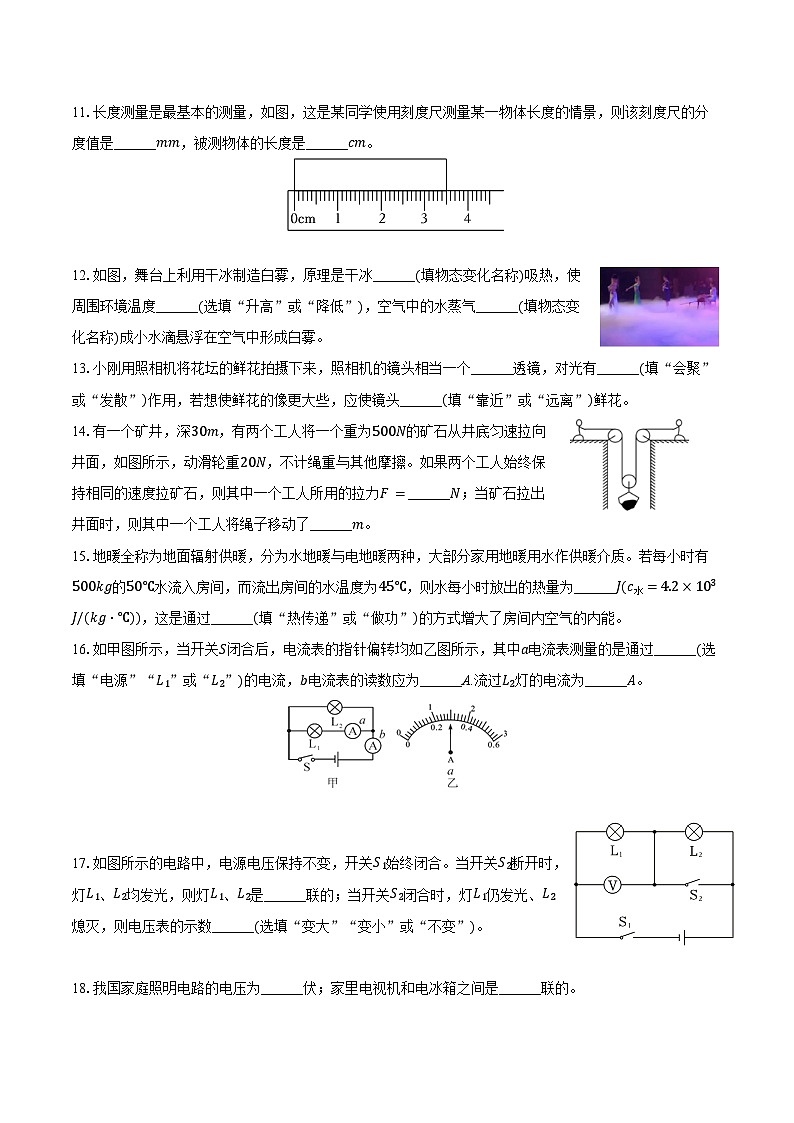

11.长度测量是最基本的测量，如图，这是某同学使用刻度尺测量某一物体长度的情景，则该刻度尺的分度值是______mm，被测物体的长度是______cm。
12.如图，舞台上利用干冰制造白雾，原理是干冰______(填物态变化名称)吸热，使周围环境温度______(选填“升高”或“降低”)，空气中的水蒸气______(填物态变化名称)成小水滴悬浮在空气中形成白雾。
13.小刚用照相机将花坛的鲜花拍摄下来，照相机的镜头相当一个______透镜，对光有______(填“会聚”或“发散”)作用，若想使鲜花的像更大些，应使镜头______(填“靠近”或“远离”)鲜花。
14.有一个矿井，深30m，有两个工人将一个重为500N的矿石从井底匀速拉向井面，如图所示，动滑轮重20N，不计绳重与其他摩擦。如果两个工人始终保持相同的速度拉矿石，则其中一个工人所用的拉力F=______N；当矿石拉出井面时，则其中一个工人将绳子移动了______m。
15.地暖全称为地面辐射供暖，分为水地暖与电地暖两种，大部分家用地暖用水作供暖介质。若每小时有500kg的50℃水流入房间，而流出房间的水温度为45℃，则水每小时放出的热量为______J(c水=4.2×103J/(kg⋅℃))，这是通过______(填“热传递”或“做功”)的方式增大了房间内空气的内能。
16.如甲图所示，当开关S闭合后，电流表的指针偏转均如乙图所示，其中a电流表测量的是通过______(选填“电源”“L1”或“L2”)的电流，b电流表的读数应为______A.流过L2灯的电流为______A。
17.如图所示的电路中，电源电压保持不变，开关S1始终闭合。当开关S2断开时，
灯L1、L2均发光，则灯L1、L2是______联的；当开关S2闭合时，灯L1仍发光、L2
熄灭，则电压表的示数______(选填“变大”“变小”或“不变”)。
18.我国家庭照明电路的电压为______伏；家里电视机和电冰箱之间是______联的。
19.如图是一种“闯红灯违规证据模拟记录器”的工作原理图，光控开关接收到红绿灯发出指示灯的红光时会自动______(选填“闭合”或“断开”)，压敏电阻若同时受到车的压力，其阻值变小，电路中电流变大，电磁铁的磁性变______(选填“强”或“弱”)，使动触点与触点______(选填“1”或“2”)接触，照相机工作，拍摄违规车辆。
三、作图题：本大题共3小题，共6分。
20.如图所示杠杆OBA处于平衡状态，请分别画出力F1的力臂L1和力F2的力臂L2。
21.如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法。
22.请在图中的位置分别填入电源和电流表，使小灯泡L1和L2并联连接。
四、综合题：本大题共6小题，共32分。
23.（4分）看完“奋斗者”号深潜器的故事，小蔡想利用压强计“研究液体内部压强”，将U形管液面调节成一样高度后，进行以下操作。
(1)分析图______，的实验现象，得出结论：深度相同时，液体的密度越大，压强越大；
(2)根据液体内部压强的规律可知，“奋斗者”号深潜到10000m时，每平方米的舱体受到的海水压力为______N(取ρ海水=1.0×103kg/m3)；
(3)小工用图⑤所示的装置测量未知液体的密度：在左侧加入适量的水，在右侧缓慢倒入待测液体，直到橡皮膜刚好变平，他测量了以下物理量：
A.右侧待测液体到容器底的深度ℎ1
B.右侧待测液体到橡皮膜中心的深度ℎ2
C.左侧水到容器底的深度ℎ3
D.左侧水到橡皮膜中心的深度ℎ4
请你推导出待测液体密度的表达式为ρ= ______(选择题中合适的字母和ρ水表示)；
(4)若保持烧杯③中压强计金属盒探头的位置不变，往烧杯中分别注入相同量的以下液体，U形管左右两侧液面的高度差变化最大的是______。
A.酒精(ρ酒精=0.8×103kg/m3)
B.植物油(ρ植物油=0.9×103kg/m3)
C.盐水(ρ盐水=1.1×103kg/m3)
D.红墨水(ρ红墨水≈1.0×103kg/m3)
24.（8分）小冉用“伏安法”测量一只小灯泡的电阻和电功率实验，电源电压调为3V，小灯泡乙标有“2.5V”，滑动变阻器R标有“10Ω 5A”。
(1)闭合开关前，滑动变阻器的滑片应置于______端(选填“A”或“B”)。连接好电路，闭合开关，发现无论怎样调节滑动变阻器，两电表指针始终处于如图乙所示位置，则故障为小灯泡______(选填“短路”或“断路”)；
(2)排除故障后，移动滑片P，依次测量了3组数据，如下表所示。若小灯泡正常发光时电流表的示数如图丙所示，其示数为______A，则它正常发光时的电阻为______Ω(结果保留两位小数)；
(3)小冉分析表中数据发现：
①小灯泡的电阻随它两端电压的增大而增大，是因为导体的电阻与______有关；
②小灯泡的亮度随它两端电压的增大而变亮，是因为亮度是由它的______(选填“额定”或“实际”)功率决定的；
(4)本次实验中，小冉通过移动滑动变阻器进行多次实验，目的是______(填序号)；
A.取平均值减小误差
B.找出普遍的规律
(5)完成实验后小冉又利用电表和一个已知阻值的定值电阻R0，来测未知电阻Rx，他设计了如图所示的不同方案的电路图，图中电源电压保持恒定，则不能测出定值电阻Rx的电路是______(选填序号)。
25.（2分）汽车在夜间行驶时，如果在车内开灯，就会影响司机行车，带来安全隐患。请根据你学过的物理知识简要说明其原因。
26.（6分）如图所示，重为4N、足够高、底面积为0.02m2的圆柱形容器放在水平桌面上，容器内装有4kg的水(不计容器壁的厚度，水的密度为1.0×103kg/m3)。求：
(1)水对容器底部产生的压强p水；
(2)现将一密度为2.0×103kg/m3，体积为2×10−4m3的实心小球轻轻地放入容器中，求此时水对容器底部产生的压力；
(3)求实心小球放入容器后，容器对桌面的压强。
27.（6分）如图甲所示是一款超市用的透明玻璃门冷饮展示冰柜，该冰柜的玻璃门采用的是防雾玻璃，玻璃夹层中有电热丝用来加热玻璃，可以有效防止水蒸气凝结在玻璃上，电热丝与冰柜中的电动压缩机连接的简化电路如图乙所示，其相关参数如表所示。求：
(1)冰柜的电动压缩机正常工作时的电流为多少？
(2)冰柜正常工作时防雾电热丝的电阻为多少？
(3)该冰柜的玻璃门的质量是5kg，若不计热量损失，电热丝正常工作使门玻璃升高20℃需要多长时间？【玻璃的比热容为0.84×103J/(kg⋅℃)】
28.（6分）如图甲所示为小明家的电饭锅，从铭牌上可知该电饭锅额定电压为220V，加热功率为1210W，保温功率为88W。电饭锅的简化电路如图乙所示，通过开关S来控制挡位。其中R1和R2均为发热电阻，且阻值不随温度的变化而改变。求：
(1)电饭锅处于保温挡时，电路中的电流多大？
(2)电阻R2阻值为多少？
(3)已知电饭锅在加热状态下，将温度为45℃、质量为2kg的水加热到100℃，用时420s，则电饭锅的加热效率是多少？[已知c水=4.2×103J/(kg⋅℃)，结果保留一位小数]
参考答案
1.C
2.C
3.B
4.C
5.C
6.D
7.D
8.A
9.C
10.D
11.1 3.50
12.升华 下降 液化
13.凸 会聚 靠近
14.260 30
×107 热传递
16.L1 1.5 1.2
17.串 变大
18.220 并
19.闭合 强 2
20.解：分别反向延长力的作用线F1和F2，从O做F1的垂线段就是F1的力臂，从O做F2的垂线段就是F2的力臂。
故答案为：
21.解：只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示：
22.解：由题意，电源应位于右端，且下端为正极；左端为电流表，两灯泡并联、且都发光，如图所示：
23.③④ 108 ℎ4ℎ2ρ水 C
24.B 断路 0.3 8.33 温度 实际 B ④
25.答：汽车夜间行驶时，若驾驶室开灯，车前的挡风玻璃相当于平面镜，会把驾驶室内的灯光反射到驾驶员的眼睛里，使驾驶员看不清车前较暗的路况，容易发生交通事故。
26.解：(1)由ρ=mV可得，水的体积：
V水=m水ρ水=4kg1×103kg/m3=4×10−3m3，
由V=Sℎ可得，容器内水的深度：
ℎ水=V水S=4×10−3m30.02m2=0.2m，
水对容器底部产生的压强：
p水=ρ水gℎ水=1.0×103kg/m3×10N/kg×0.2m=2000Pa；
(2)小球放入容器中，因为ρ球>ρ水，小球会沉到容器底，V=V排，则容器中水面上升的高度为：Δℎ=VS=2×10−4m30.02m2=0.01m，则水面高度为：ℎ′=0.2m+0.01m=0.21m，则水对容器底部产生的力：F=pS=ρ水gℎ′S=×103kg/m3×10N/kg×0.21m×0.02m2=42N；
(3)实心小球放入容器后，容器对桌面的压强：
p=FS=G容器+G水+G球S=m水g+4N+ρ球V球gS=4kg×10N/kg+4N+2.0×103kg/m3×2×10−4m3×10N/kg0.02m2=2400Pa。
答：(1)水对容器底部产生的压强p水为2000Pa；
(2)现将一密度为2.0×103kg/m3，体积为2×10−4m3的实心小球轻轻地放入容器中，求此时水对容器底部产生的力为42N；
(3)实心小球放入容器后，容器对桌面的压强为2400Pa。
27.解：
(1)由P=UI可得，冰柜的电动压缩机正常工作时的电流：
I=PU=110W220V=0.5A。
(2)由P=U2R可得，冰柜正常工作时防雾电热丝的电阻：
R=U2P热=(220V)2100W=484Ω。
(3)门玻璃升高20℃吸收的热量，
Q吸=cm△t=0.84×103J/(kg⋅℃)×5kg×20℃=8.4×104J，
不计热量损失，则W=Q吸=8.4×104J，
由P=Wt可得，电热丝正常工作使门玻璃升高20℃需要的时间：
t=WP热=8.4×104J100W=840s。
答：(1)冰柜的电动压缩机正常工作时的电流为0.5A；
(2)冰柜正常工作时防雾电热丝的电阻为484Ω；
(3)电热丝正常工作使门玻璃升高20℃需要840s时间。
28.解：当S闭合时，电路为R1的简单电路；当S断开时，R1、R2串联；
因为串联电路中的总电阻大于各串联导体的电阻，所以由P=UI=U2R可知，电路为R1的简单电路，电路中的电阻最小，电功率最大，电饭锅为加热挡；R1、R2串联时，电路中的电阻最大，电功率最小，电饭锅为保温挡；
(1)由P=UI可知，保温挡时，电路中的电流：I保温=P保温U=88W220V=0.4A；
(2)由P=UI=U2R可知，加热和保温时电路的总电阻分别为：R加热=U2P加热=(220V)21210W=40Ω，
R保温=U2P保温=(220V)288W=550Ω，
因为电饭锅为加热挡时电路为R1的简单电路，所以R1的阻值：R1=R加热=40Ω，
由串联电路的电阻特点可知，电阻R2的阻值：R2=R保温−R1=550Ω−40Ω=510Ω；
(3)水吸收的热量：Q吸=c水mΔt=4.2×103J/(kg⋅℃)×2kg×(100℃−45℃)=4.62×105J，
由P=Wt可知，电饭锅消耗的电能：W=P加热t=1210W×420s=5.082×105J，
则电饭锅的加热效率：η=Q吸W×100%=4.62×105J5.082×105J×100%≈90.9%。
答：(1)电饭锅处于保温挡时，电路中的电流为0.4A；
(2)电阻R2阻值为510Ω；
(3)电饭锅的加热效率为90.9%。 发光情况
U/V
I/A
R/Ω
P/W
很暗
2.0
0.26
7.69
0.52
正常发光
2.5
很亮
3.0
0.33
9.09
0.99
冰柜总质量
160kg
额定电压
220V
电动压缩机的额定功率
110W
防雾电热丝的额定功率
100W
