浙江省S9联盟2023-2024学年高二下学期4月期中通用技术试题（Word版附解析）
展开
这是一份浙江省S9联盟2023-2024学年高二下学期4月期中通用技术试题（Word版附解析），文件包含浙江省S9联盟2023-2024学年高二下学期4月期中技术试题-高中通用技术Word版含解析docx、浙江省S9联盟2023-2024学年高二下学期4月期中技术试题-高中通用技术Word版无答案docx等2份试卷配套教学资源，其中试卷共18页， 欢迎下载使用。
一、选择题（本大题共12小题，每小题2分，共24分。在每小题给出的四个选项中，只有一个是符合题目要求的。）

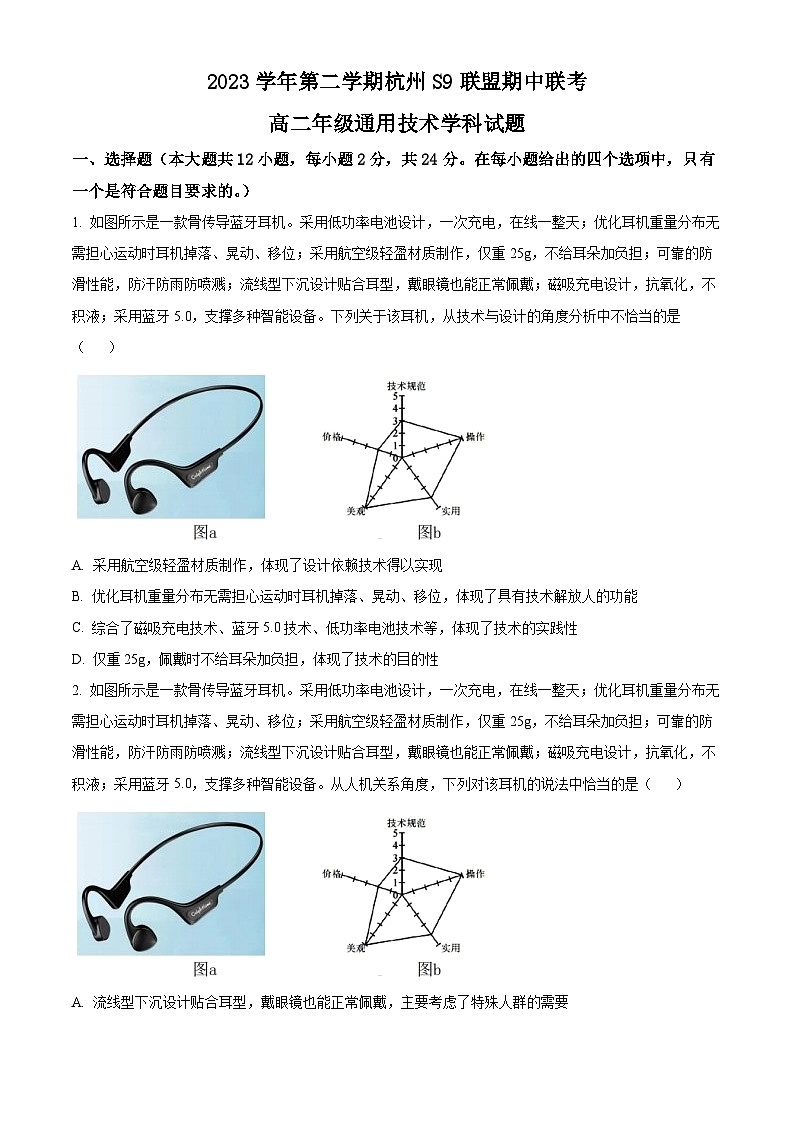

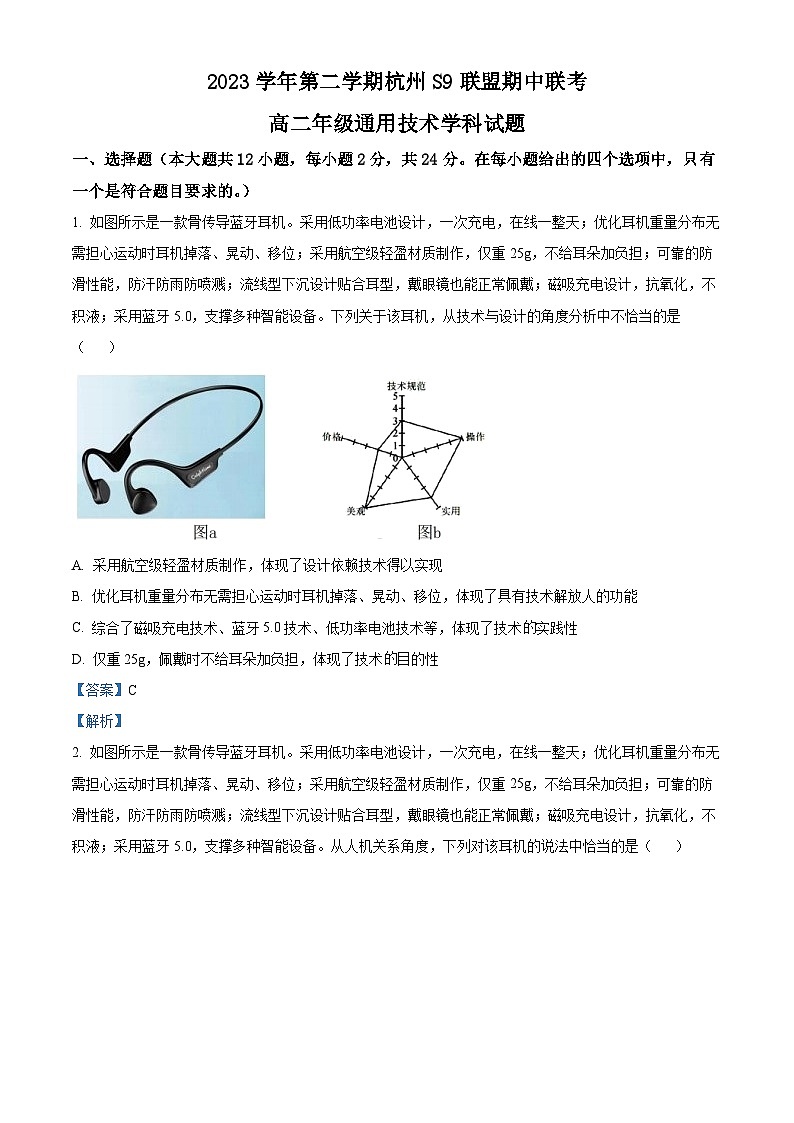

1. 如图所示是一款骨传导蓝牙耳机。采用低功率电池设计，一次充电，在线一整天；优化耳机重量分布无需担心运动时耳机掉落、晃动、移位；采用航空级轻盈材质制作，仅重25g，不给耳朵加负担；可靠的防滑性能，防汗防雨防喷溅；流线型下沉设计贴合耳型，戴眼镜也能正常佩戴；磁吸充电设计，抗氧化，不积液；采用蓝牙5.0，支撑多种智能设备。下列关于该耳机，从技术与设计的角度分析中不恰当的是（ ）
A. 采用航空级轻盈材质制作，体现了设计依赖技术得以实现
B. 优化耳机重量分布无需担心运动时耳机掉落、晃动、移位，体现了具有技术解放人的功能
C. 综合了磁吸充电技术、蓝牙5.0技术、低功率电池技术等，体现了技术实践性
D. 仅重25g，佩戴时不给耳朵加负担，体现了技术目的性
【答案】C
【解析】

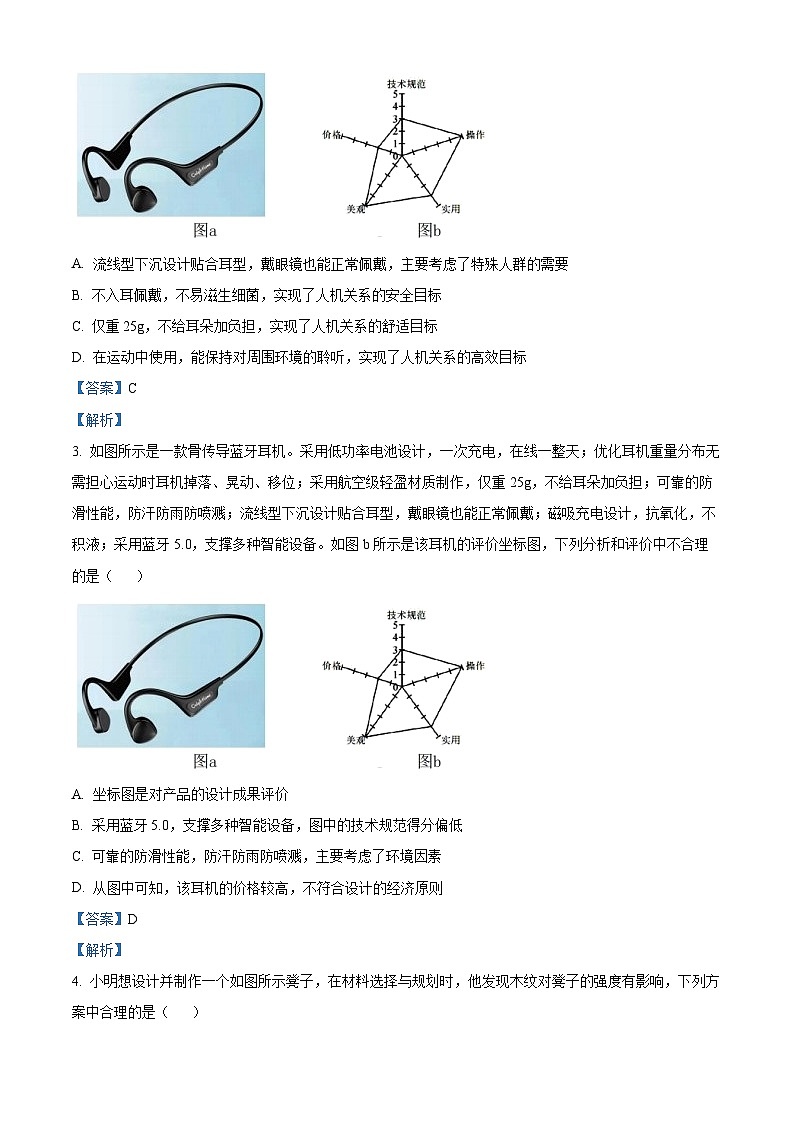

2. 如图所示是一款骨传导蓝牙耳机。采用低功率电池设计，一次充电，在线一整天；优化耳机重量分布无需担心运动时耳机掉落、晃动、移位；采用航空级轻盈材质制作，仅重25g，不给耳朵加负担；可靠的防滑性能，防汗防雨防喷溅；流线型下沉设计贴合耳型，戴眼镜也能正常佩戴；磁吸充电设计，抗氧化，不积液；采用蓝牙5.0，支撑多种智能设备。从人机关系角度，下列对该耳机的说法中恰当的是（ ）
A. 流线型下沉设计贴合耳型，戴眼镜也能正常佩戴，主要考虑了特殊人群的需要
B. 不入耳佩戴，不易滋生细菌，实现了人机关系的安全目标
C. 仅重25g，不给耳朵加负担，实现了人机关系的舒适目标
D. 在运动中使用，能保持对周围环境的聆听，实现了人机关系的高效目标
【答案】C
【解析】

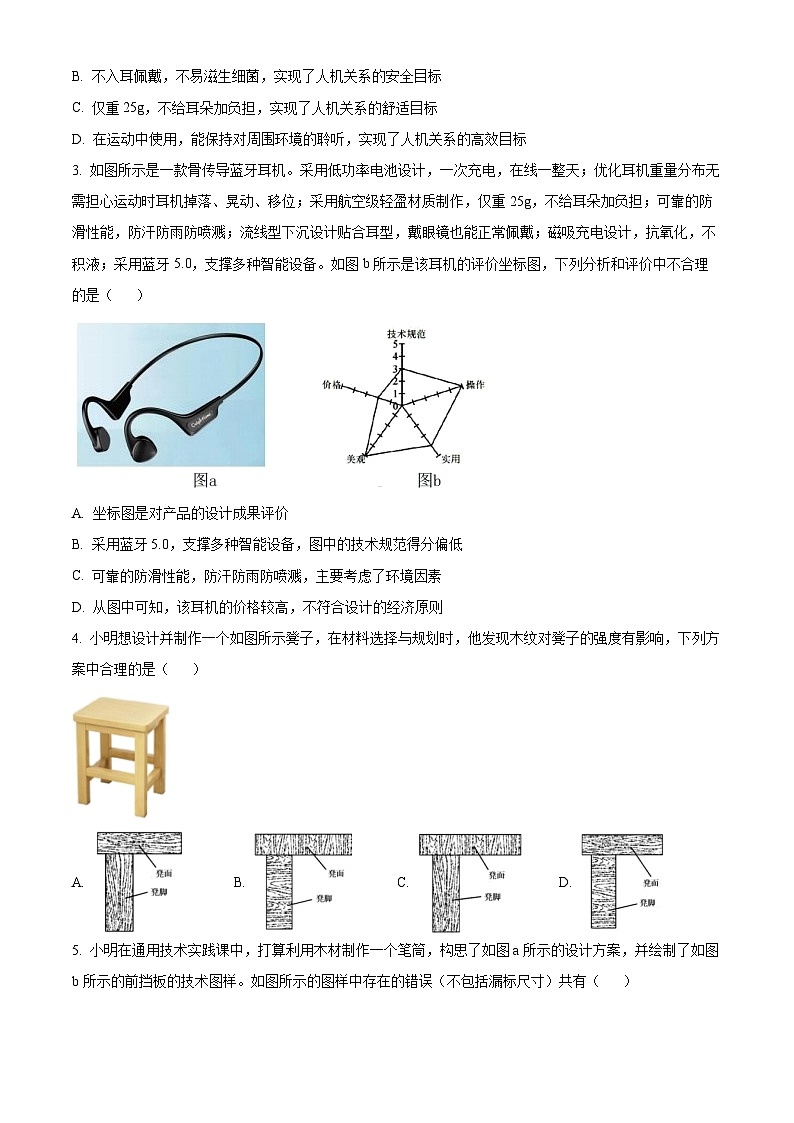

3. 如图所示是一款骨传导蓝牙耳机。采用低功率电池设计，一次充电，在线一整天；优化耳机重量分布无需担心运动时耳机掉落、晃动、移位；采用航空级轻盈材质制作，仅重25g，不给耳朵加负担；可靠的防滑性能，防汗防雨防喷溅；流线型下沉设计贴合耳型，戴眼镜也能正常佩戴；磁吸充电设计，抗氧化，不积液；采用蓝牙5.0，支撑多种智能设备。如图b所示是该耳机的评价坐标图，下列分析和评价中不合理的是（ ）
A. 坐标图是对产品的设计成果评价
B. 采用蓝牙5.0，支撑多种智能设备，图中的技术规范得分偏低
C. 可靠的防滑性能，防汗防雨防喷溅，主要考虑了环境因素
D. 从图中可知，该耳机的价格较高，不符合设计的经济原则
【答案】D
【解析】

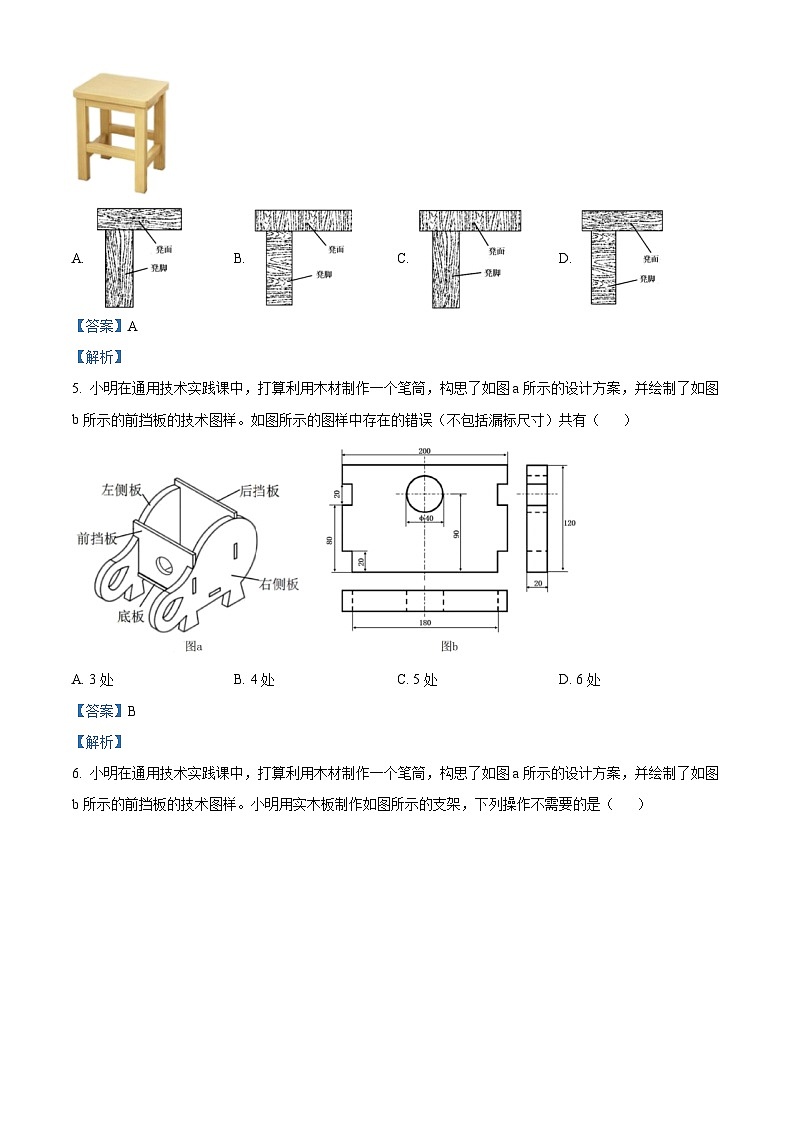

4. 小明想设计并制作一个如图所示凳子，在材料选择与规划时，他发现木纹对凳子的强度有影响，下列方案中合理的是（ ）
A. B. C. D.
【答案】A
【解析】

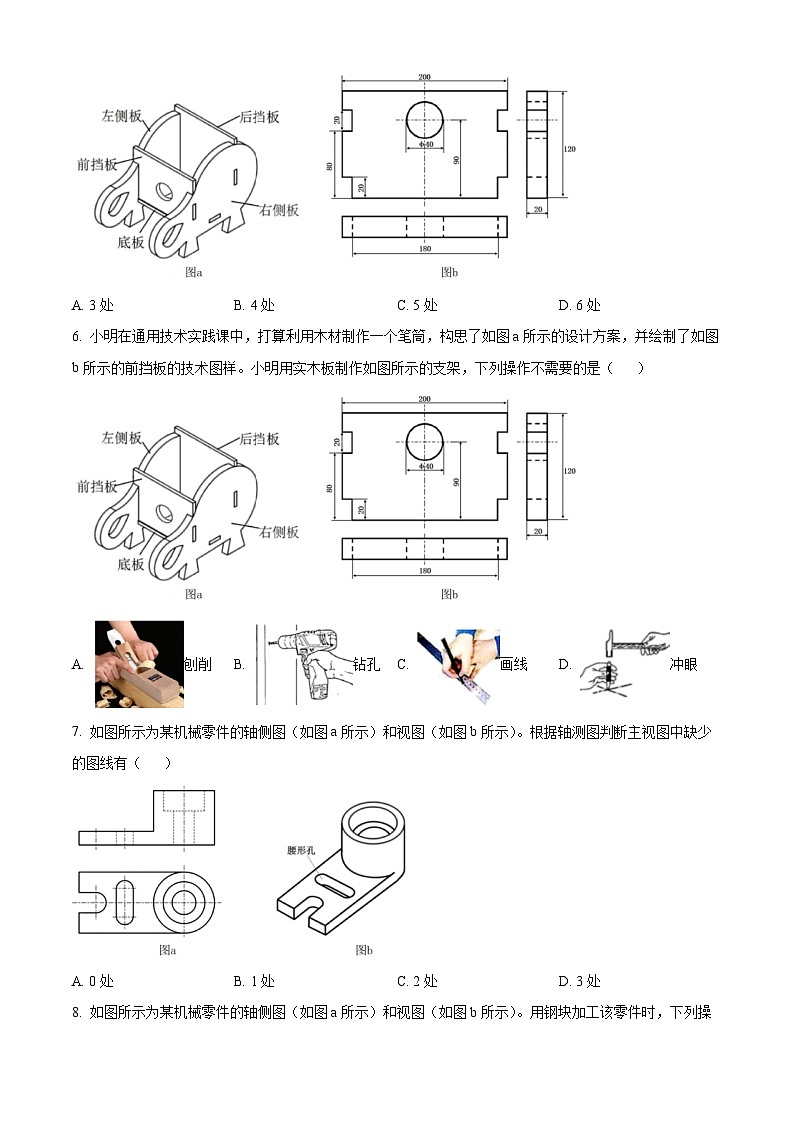

5. 小明在通用技术实践课中，打算利用木材制作一个笔筒，构思了如图a所示的设计方案，并绘制了如图b所示的前挡板的技术图样。如图所示的图样中存在的错误（不包括漏标尺寸）共有（ ）
A. 3处B. 4处C. 5处D. 6处
【答案】B
【解析】
6. 小明在通用技术实践课中，打算利用木材制作一个笔筒，构思了如图a所示的设计方案，并绘制了如图b所示的前挡板的技术图样。小明用实木板制作如图所示的支架，下列操作不需要的是（ ）
A. 刨削B. 钻孔C. 画线D. 冲眼
【答案】D
【解析】
7. 如图所示为某机械零件的轴侧图（如图a所示）和视图（如图b所示）。根据轴测图判断主视图中缺少的图线有（ ）
A. 0处B. 1处C. 2处D. 3处
【答案】C
【解析】
8. 如图所示为某机械零件的轴侧图（如图a所示）和视图（如图b所示）。用钢块加工该零件时，下列操作中不正确的是（ ）
A. 划轮廓线时，轮廓尺寸不应包含锉削余量
B. 加工腰型槽时需要，先钻孔，再锯割，最后锉削
C. 装夹钻头时须用专用工具夹头钥匙紧固钻头，钻孔时不允许戴手套
D. 加工右侧大小孔时，先钻小孔，再钻大孔
【答案】B
【解析】
9. 小明准备制作如图所示台灯，当处于如图所示状态时，下列分析中不正确的是（ ）
A. 连杆1、连杆2主要受弯曲
B. 连杆1、连杆2采用金属材料制作，可以提高台灯的强度
C. 台灯重心的垂线落在结构支撑面的范围内，就是稳定的
D. 为了调节台灯的照明角度，连接处1应该采用销轴连接
【答案】D
【解析】
10. 如图所示是某厂甘蔗制糖生产工艺流程图。下列对该流程的分析中，正确的是（ ）
A. 沉降和结晶属于串行工序
B. 石灰乳和二氧化碳属于并行工序
C. 煮制环节不可以再细分成若干个具体的小环节
D. 设计该流程时，明确了流程的目标后，就能够画出流程图
【答案】A
【解析】
11. 小明家的住宅楼是高层楼房，常出现用水高峰时水压低导致水流量小，用水低谷时水流量大的情况。为提高供水质量，小明想设计一款恒压供水控制系统，供水网出口压力值根据用户需求确定，当用水量发生变化时，控制器控制电动机和水泵，调节水泵输出水流量，以实现恒压供水。下列关于恒压供水控制系统的说法中不正确的是（ ）
A. 选择电动机时需要考虑水泵的流量，体现了系统分析的科学性原则
B. 压力传感器的目的是检测水压，体现了系统的目的性
C. 电动机出现故障会影响系统的效果，体现了系统的整体性
D. 控制器的变频调速控制效率是系统的影响因素
【答案】B
【解析】
12. 小明家的住宅楼是高层楼房，常出现用水高峰时水压低导致水流量小，用水低谷时水流量大的情况。为提高供水质量，小明想设计一款恒压供水控制系统，供水网出口压力值根据用户需求确定，当用水量发生变化时，控制器控制电动机和水泵，调节水泵输出水流量，以实现恒压供水。下列关于恒压供水控制系统工作过程的分析中正确的是（ ）
A. 压力传感器输送给控制器的信号属于输入量
B. 控制器控制电动机和水泵，调节水泵输出水流量，水泵是被控对象
C. 控制器发送给电动机和水泵的信号属于控制量
D. 用水高峰时，用水量增大水压低，用水量的变化属于该系统的干扰因素
【答案】D
【解析】
二、非选择题（本大题共3小题，第13题8分，第14题8分，第15题10分，共26分）
13. 如图a所示是小明设计制作的升降机装置模型系统，图b是平台的侧边结构。摇动手柄，滑块移动，实现平台升降。请根据示意图和描述，完成以下任务：
（1）当平台上升的过程中，各个构件主要受力形式的分析中正确的是______；
A.手柄受弯曲，摇臂受弯曲、受扭转，螺杆受扭转、受压，连杆1受弯曲
B.手柄受弯曲，摇臂受弯曲，螺杆受扭转、受拉，连杆1受弯曲
C.手柄受扭转，摇臂受扭转，螺杆受剪切，连杆1受压
D.手柄受扭转，摇臂受弯曲、受扭转，螺杆受扭转、受拉，连杆1受拉
（2）装置中的铰连接有______；
A.摇臂与螺杆的连接 B.螺杆与滑块的连接 C.螺杆与底座的连接
D.连杆1与平台的连接 E.连杆2与平台的连接 F.连杆1与滑块的连接
（3）在通用技术实践活动室中用钢板加工平台，其中以下工具用不到的有_______；
A.钢丝锯 B.样冲 C.台钻 D.平锉 E.丝锥
（4）在组装完成后，在平台装上一定的重物，进行升降试验，查看装置系统能否正常运转，该试验方法属于_______；
A优选试验法 B.强化试验法 C.模拟试验法 D.虚拟试验法
【答案】 ①. A ②. CDEF ③. AE ④. C
【解析】
14. 如图所示是调压铸造炉的压力控制系统。铸造炉内抽真空及加热后，控制器控制先导阀接通控制气路，经减压阀1减压的氩气驱动背压阀接通主气路，经减压阀2减压的氩气大流量、快速进入铸造炉。压力计检测炉内压力，当压力达到设定值时背压阀断开主气路，低于设定值时背压阀接通主气路充气，使炉内压力保持稳定。请根据题图及其描述完成以下任务：
（1）设计该系统时，小明将其拆分为电子控制部分、气路部分等多个功能部分分别进行构思，再把这些方案重新进行组合形成多种设计方案，这种构思方法是_______；
A.联想法 B.形态分析法 C.设问法 D.仿生法
（2）压力控制系统主要由控制器、压力计、先导阀等部分组成，这体现了系统的_______；
A.目的性 B.动态性 C.整体性 D.环境适应性
（3）小明在设计该系统时进行了以下分析，其中不恰当的是________；
A.该系统的功能是使炉内压力保持稳定，体现了系统的动态性
B.高压气源的压力影响炉内压力达到设定值的时间，体现了系统分析的综合性原则
C.压力计安装靠近铸造炉，为了更准确检测炉内压力变化
D.控制器的计算速度会影响系统的控制精度，属于该系统的影响因素
（4）根据题图及其描述请选择合适的选项补充完整该控制系统方框图________
A.控制器 B.实际压力 C.压力计 D.调压铸造炉 E.主气路
【答案】 ①. B ②. C ③. AB ④. A、D、B、C
【解析】
15. 小明家看到自己阳台上的晾衣杆通过绳子系在晾晒架上，收衣服很不方便（如图甲）。于是想设计一种通过电机控制晾衣杆移动的装置。已知原来晾衣架上的杆子直径为40mm，长度为2m，请你帮助小明晾衣装置，要求如下：
（a）装置采用一个电机驱动，利用电机正反转来带动晾衣杆水平伸缩；
（b）可以安装至少2个晾衣杆，向外伸出80cm
（c）装置工作平稳可靠；
（d）装置安装在阳台外侧
请完成以下任务：
（1）小明发现问题的途径是________；
A.技术研究与技术试验 B.观察日常生活 C.收集和分析信息
（2）在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（电机用方框表示），简要说明方案的工作过程________；
（3）在草图上标注主要尺寸________。
【答案】 ①. B ②. ③.
【解析】
一、选择题（本大题共12小题，每小题2分，共24分。在每小题给出的四个选项中，只有一个是符合题目要求的。）
1. 如图所示是一款骨传导蓝牙耳机。采用低功率电池设计，一次充电，在线一整天；优化耳机重量分布无需担心运动时耳机掉落、晃动、移位；采用航空级轻盈材质制作，仅重25g，不给耳朵加负担；可靠的防滑性能，防汗防雨防喷溅；流线型下沉设计贴合耳型，戴眼镜也能正常佩戴；磁吸充电设计，抗氧化，不积液；采用蓝牙5.0，支撑多种智能设备。下列关于该耳机，从技术与设计的角度分析中不恰当的是（ ）
A. 采用航空级轻盈材质制作，体现了设计依赖技术得以实现
B. 优化耳机重量分布无需担心运动时耳机掉落、晃动、移位，体现了具有技术解放人的功能
C. 综合了磁吸充电技术、蓝牙5.0技术、低功率电池技术等，体现了技术实践性
D. 仅重25g，佩戴时不给耳朵加负担，体现了技术目的性
【答案】C
【解析】
2. 如图所示是一款骨传导蓝牙耳机。采用低功率电池设计，一次充电，在线一整天；优化耳机重量分布无需担心运动时耳机掉落、晃动、移位；采用航空级轻盈材质制作，仅重25g，不给耳朵加负担；可靠的防滑性能，防汗防雨防喷溅；流线型下沉设计贴合耳型，戴眼镜也能正常佩戴；磁吸充电设计，抗氧化，不积液；采用蓝牙5.0，支撑多种智能设备。从人机关系角度，下列对该耳机的说法中恰当的是（ ）
A. 流线型下沉设计贴合耳型，戴眼镜也能正常佩戴，主要考虑了特殊人群的需要
B. 不入耳佩戴，不易滋生细菌，实现了人机关系的安全目标
C. 仅重25g，不给耳朵加负担，实现了人机关系的舒适目标
D. 在运动中使用，能保持对周围环境的聆听，实现了人机关系的高效目标
【答案】C
【解析】
3. 如图所示是一款骨传导蓝牙耳机。采用低功率电池设计，一次充电，在线一整天；优化耳机重量分布无需担心运动时耳机掉落、晃动、移位；采用航空级轻盈材质制作，仅重25g，不给耳朵加负担；可靠的防滑性能，防汗防雨防喷溅；流线型下沉设计贴合耳型，戴眼镜也能正常佩戴；磁吸充电设计，抗氧化，不积液；采用蓝牙5.0，支撑多种智能设备。如图b所示是该耳机的评价坐标图，下列分析和评价中不合理的是（ ）
A. 坐标图是对产品的设计成果评价
B. 采用蓝牙5.0，支撑多种智能设备，图中的技术规范得分偏低
C. 可靠的防滑性能，防汗防雨防喷溅，主要考虑了环境因素
D. 从图中可知，该耳机的价格较高，不符合设计的经济原则
【答案】D
【解析】
4. 小明想设计并制作一个如图所示凳子，在材料选择与规划时，他发现木纹对凳子的强度有影响，下列方案中合理的是（ ）
A. B. C. D.
【答案】A
【解析】
5. 小明在通用技术实践课中，打算利用木材制作一个笔筒，构思了如图a所示的设计方案，并绘制了如图b所示的前挡板的技术图样。如图所示的图样中存在的错误（不包括漏标尺寸）共有（ ）
A. 3处B. 4处C. 5处D. 6处
【答案】B
【解析】
6. 小明在通用技术实践课中，打算利用木材制作一个笔筒，构思了如图a所示的设计方案，并绘制了如图b所示的前挡板的技术图样。小明用实木板制作如图所示的支架，下列操作不需要的是（ ）
A. 刨削B. 钻孔C. 画线D. 冲眼
【答案】D
【解析】
7. 如图所示为某机械零件的轴侧图（如图a所示）和视图（如图b所示）。根据轴测图判断主视图中缺少的图线有（ ）
A. 0处B. 1处C. 2处D. 3处
【答案】C
【解析】
8. 如图所示为某机械零件的轴侧图（如图a所示）和视图（如图b所示）。用钢块加工该零件时，下列操作中不正确的是（ ）
A. 划轮廓线时，轮廓尺寸不应包含锉削余量
B. 加工腰型槽时需要，先钻孔，再锯割，最后锉削
C. 装夹钻头时须用专用工具夹头钥匙紧固钻头，钻孔时不允许戴手套
D. 加工右侧大小孔时，先钻小孔，再钻大孔
【答案】B
【解析】
9. 小明准备制作如图所示台灯，当处于如图所示状态时，下列分析中不正确的是（ ）
A. 连杆1、连杆2主要受弯曲
B. 连杆1、连杆2采用金属材料制作，可以提高台灯的强度
C. 台灯重心的垂线落在结构支撑面的范围内，就是稳定的
D. 为了调节台灯的照明角度，连接处1应该采用销轴连接
【答案】D
【解析】
10. 如图所示是某厂甘蔗制糖生产工艺流程图。下列对该流程的分析中，正确的是（ ）
A. 沉降和结晶属于串行工序
B. 石灰乳和二氧化碳属于并行工序
C. 煮制环节不可以再细分成若干个具体的小环节
D. 设计该流程时，明确了流程的目标后，就能够画出流程图
【答案】A
【解析】
11. 小明家的住宅楼是高层楼房，常出现用水高峰时水压低导致水流量小，用水低谷时水流量大的情况。为提高供水质量，小明想设计一款恒压供水控制系统，供水网出口压力值根据用户需求确定，当用水量发生变化时，控制器控制电动机和水泵，调节水泵输出水流量，以实现恒压供水。下列关于恒压供水控制系统的说法中不正确的是（ ）
A. 选择电动机时需要考虑水泵的流量，体现了系统分析的科学性原则
B. 压力传感器的目的是检测水压，体现了系统的目的性
C. 电动机出现故障会影响系统的效果，体现了系统的整体性
D. 控制器的变频调速控制效率是系统的影响因素
【答案】B
【解析】
12. 小明家的住宅楼是高层楼房，常出现用水高峰时水压低导致水流量小，用水低谷时水流量大的情况。为提高供水质量，小明想设计一款恒压供水控制系统，供水网出口压力值根据用户需求确定，当用水量发生变化时，控制器控制电动机和水泵，调节水泵输出水流量，以实现恒压供水。下列关于恒压供水控制系统工作过程的分析中正确的是（ ）
A. 压力传感器输送给控制器的信号属于输入量
B. 控制器控制电动机和水泵，调节水泵输出水流量，水泵是被控对象
C. 控制器发送给电动机和水泵的信号属于控制量
D. 用水高峰时，用水量增大水压低，用水量的变化属于该系统的干扰因素
【答案】D
【解析】
二、非选择题（本大题共3小题，第13题8分，第14题8分，第15题10分，共26分）
13. 如图a所示是小明设计制作的升降机装置模型系统，图b是平台的侧边结构。摇动手柄，滑块移动，实现平台升降。请根据示意图和描述，完成以下任务：
（1）当平台上升的过程中，各个构件主要受力形式的分析中正确的是______；
A.手柄受弯曲，摇臂受弯曲、受扭转，螺杆受扭转、受压，连杆1受弯曲
B.手柄受弯曲，摇臂受弯曲，螺杆受扭转、受拉，连杆1受弯曲
C.手柄受扭转，摇臂受扭转，螺杆受剪切，连杆1受压
D.手柄受扭转，摇臂受弯曲、受扭转，螺杆受扭转、受拉，连杆1受拉
（2）装置中的铰连接有______；
A.摇臂与螺杆的连接 B.螺杆与滑块的连接 C.螺杆与底座的连接
D.连杆1与平台的连接 E.连杆2与平台的连接 F.连杆1与滑块的连接
（3）在通用技术实践活动室中用钢板加工平台，其中以下工具用不到的有_______；
A.钢丝锯 B.样冲 C.台钻 D.平锉 E.丝锥
（4）在组装完成后，在平台装上一定的重物，进行升降试验，查看装置系统能否正常运转，该试验方法属于_______；
A优选试验法 B.强化试验法 C.模拟试验法 D.虚拟试验法
【答案】 ①. A ②. CDEF ③. AE ④. C
【解析】
14. 如图所示是调压铸造炉的压力控制系统。铸造炉内抽真空及加热后，控制器控制先导阀接通控制气路，经减压阀1减压的氩气驱动背压阀接通主气路，经减压阀2减压的氩气大流量、快速进入铸造炉。压力计检测炉内压力，当压力达到设定值时背压阀断开主气路，低于设定值时背压阀接通主气路充气，使炉内压力保持稳定。请根据题图及其描述完成以下任务：
（1）设计该系统时，小明将其拆分为电子控制部分、气路部分等多个功能部分分别进行构思，再把这些方案重新进行组合形成多种设计方案，这种构思方法是_______；
A.联想法 B.形态分析法 C.设问法 D.仿生法
（2）压力控制系统主要由控制器、压力计、先导阀等部分组成，这体现了系统的_______；
A.目的性 B.动态性 C.整体性 D.环境适应性
（3）小明在设计该系统时进行了以下分析，其中不恰当的是________；
A.该系统的功能是使炉内压力保持稳定，体现了系统的动态性
B.高压气源的压力影响炉内压力达到设定值的时间，体现了系统分析的综合性原则
C.压力计安装靠近铸造炉，为了更准确检测炉内压力变化
D.控制器的计算速度会影响系统的控制精度，属于该系统的影响因素
（4）根据题图及其描述请选择合适的选项补充完整该控制系统方框图________
A.控制器 B.实际压力 C.压力计 D.调压铸造炉 E.主气路
【答案】 ①. B ②. C ③. AB ④. A、D、B、C
【解析】
15. 小明家看到自己阳台上的晾衣杆通过绳子系在晾晒架上，收衣服很不方便（如图甲）。于是想设计一种通过电机控制晾衣杆移动的装置。已知原来晾衣架上的杆子直径为40mm，长度为2m，请你帮助小明晾衣装置，要求如下：
（a）装置采用一个电机驱动，利用电机正反转来带动晾衣杆水平伸缩；
（b）可以安装至少2个晾衣杆，向外伸出80cm
（c）装置工作平稳可靠；
（d）装置安装在阳台外侧
请完成以下任务：
（1）小明发现问题的途径是________；
A.技术研究与技术试验 B.观察日常生活 C.收集和分析信息
（2）在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（电机用方框表示），简要说明方案的工作过程________；
（3）在草图上标注主要尺寸________。
【答案】 ①. B ②. ③.
【解析】
