人教版（2024）八年级上册（2024）第3节 凸透镜成像的规律练习题
展开
这是一份人教版（2024）八年级上册（2024）第3节 凸透镜成像的规律练习题，共14页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。
一、单选题
1．2023年3月7日凌晨，在清华大学校园内，张嘉奇等同学用照相机拍到“太空中的中国空间站”的照片，如图所示。照相机镜头的焦距为f，拍照时像距（ ）
A．略小于fB．略大于fC．略小于D．略大于
2．“爱护眼睛，你我同行”。眼球好像一架照相机，其成像原理与凸透镜类似，要成倒立、缩小的实像，物体可位于图中的（ ）
A．A点B．B点C．C点D．D点
3．物理课上，同学们用凸透镜观察周围的物体，透过凸透镜不能看到的像是（ ）
A．正立放大的像B．正立缩小的像
C．倒立放大的像D．倒立缩小的像
4．如图是超市安装的一种刷脸自助储物柜。某顾客站在屏幕前50cm处，按下“存”按钮，屏幕上方的摄像头启动，出现人脸缩小的像，柜门打开。下列说法正确的是（ ）
A．该摄像头相当于一个凹透镜
B．该摄像头对光线具有发散作用
C．该摄像头的焦距可能是0.20m
D．该摄像头成像原理是光的反射
5．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上恰能承接到烛焰清晰的像，下列判断正确的是（ ）
A．实验用凸透镜的焦距为15.0cm
B．光屏上的像是烛焰放大的实像
C．仅将凸透镜左移不能再次成像
D．仅将光屏右移可模拟近视眼成像
6．如图所示，小红用相机拍下了石桥与它在水中倒影交相辉映的照片，下列说法正确的是（ ）
A．桥在水中的倒影与海市蜃楼成像原理相同
B．我们能看到本身不发光的桥，原理是光的反射
C．若相机镜头焦距为，拍摄此照片时镜头到底片的距离要大于
D．桥在相机的底片上成的像是虚像

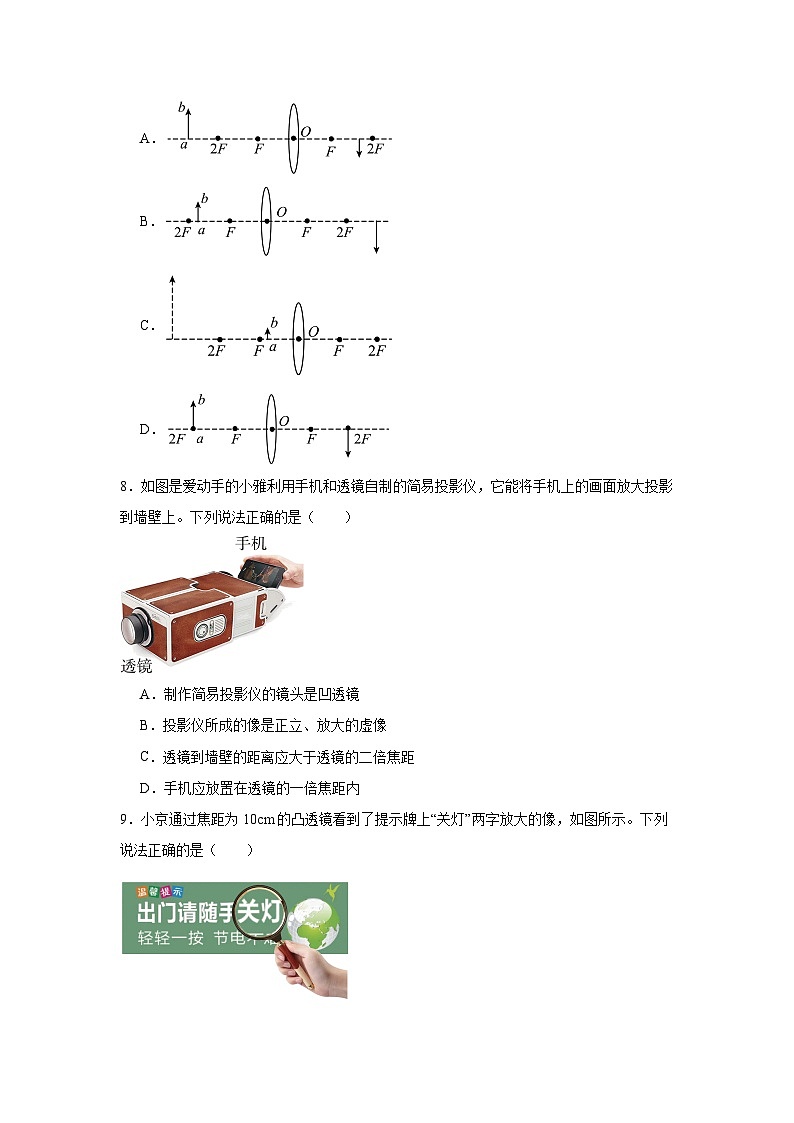

7．如图所示是一种常见的投射灯，它的成像镜头可简化为一一个凸透镜，能把投影片ab投射到地面，下图中能正确反映其成像原理的示意图是（ ）
A．
B．
C．
D．
8．如图是爱动手的小雅利用手机和透镜自制的简易投影仪，它能将手机上的画面放大投影到墙壁上。下列说法正确的是（ ）
A．制作简易投影仪的镜头是凹透镜
B．投影仪所成的像是正立、放大的虚像
C．透镜到墙壁的距离应大于透镜的二倍焦距
D．手机应放置在透镜的一倍焦距内
9．小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是（ ）
A．“关灯”两字放大的像是实像
B．提示牌上“关灯”两字在凸透镜的焦点上
C．提示牌上“关灯”两字到凸透镜的距离小于10cm
D．提示牌上“关灯”两字到凸透镜的距离大于20cm
10．中国航天员王亚平在离地球表面约的“天宫”空间站上通过天地连线，给同学们展示了一堂精彩的科学课。如图为王亚平老师做“水球”实验时的情景，下列说法正确的是（ ）
A．“水球”相当于凸透镜B．“水球”对透过它的光有发散作用
C．王亚平远离“水球”时，她的像会变大D．图中通过“水球”看到王亚平的像是虚像
11．早期照相馆里，摄影师取景时看到的像都是倒立缩小的，现在的照相机利用光学或电子技术，把倒立的像转变成正立的，便于观察。以下说法错误的是（ ）
A．照相机镜头相当于一个凸透镜B．凸透镜只能成倒立缩小的实像
C．照相机靠近被拍摄者，所成的像变大D．人的眼睛相当于一架照相机
12．在“探究凸透镜成像的规律”实验中，凸透镜的焦距f=12cm，蜡烛、凸透镜、光屏在光具座上的值如图所示，此时烛焰在光屏上成清晰的像。下列判断正确的是（ ）
A．图中成像特点与投影仪成像特点相同
B．透镜位置不动，把蜡烛向左移动，向右移动光屏，光屏上会再次得到清晰的像
C．透镜位置不动，把蜡烛移到30cm刻度线处，向右移动光屏，光屏上会再次得到清晰的像
D．透镜位置不动，把蜡烛移至45cm刻度线处，向右移动光屏，光屏上会再次得到清晰的像
二、填空题
13．徐州市博物馆展出了一枚“彭城御丞”印章。为了方便观看印文细节，印章前放有如图所示的装置，请你解释其中的物理道理： 。
14．如图所示，深秋的清晨观察到草叶上形成了串串露珠，透过露珠能够看到远处景物倒立的像，露珠相当于 （填光学元件）；在生活中利用该成像原理的仪器有： （写出一个即可）。
15．如图，是某地投放使用的智能无人驾驶小巴车，它可以通过车上的摄像机和激光雷达识别道路状况。小巴车上的摄像机识别道路上的行人时，其镜头相当于一个 透镜，行人在摄像机感光元件上成倒立、缩小的 像。当小巴车靠近公交站牌时，站牌在摄像机感光元件上所成的像 （选填“变大”“变小”或“不变”）。
16．如图所示，小刚自制了一架模型照相机。已知凸透镜的焦距为，外壳的长度为，若将凸透镜对准窗外景物，在外壳内前后移动内纸筒，在半透明膜上可以得到景物 （选填“倒立”或“正立”）的 （选填“放大”或“缩小”）的像；若将凸透镜正对燃烧的蜡烛，当蜡烛距离凸透镜至少 时，可以在外壳内移动的半透明膜上得到清晰的烛焰的像。
17．如图所示，通过手表表盘上光滑透明凸起部分，能清楚地看到日期信息，光滑透明凸起部分相当于 镜，观看到的是日期数字的 （选填“实”或“虚”）像。手表的背面打磨得非常平整光滑，能清楚地照出人眼的像，此像的大小与人眼相比 （选填“变大”、“变小”或“不变”）。
18．班主任用照相机拍摄初三毕业照，在相机底片上成 （选填“放大”或“缩小”）的实像；若两个同学的像出现在照相机取景框外，要拍摄所有同学完整的像，照相机应 （选填“远离”或“靠近”）同学们，同时将镜头向后缩。
三、实验题
19．小华利用“F”光源来研究凸透镜成像。
（1）实验前，小华应调整“F”光源和光屏的中心在凸透镜的 上；
（2）小华将“F”光源、凸透镜和光屏按照图1所示位置放置时，光屏上能成清晰的像，所成的像是 立的。凸透镜的焦距为 cm；
（3）小华继续进行研究，当出现图2所示场景时，光屏上的像是清晰的；
①依此成像原理可制成 （选填“投影仪”“照相机”或“放大镜”）；
②现保持光源和光屏位置不变，小华将凸透镜移至另一位置，发现光屏上也成清晰的像，此时凸透镜所在位置的刻度是 cm。若要再模拟近视眼成因，小华仅需将光屏向 移动少许。
20．小滨同学“探究凸透镜成像的规律”。
（1）如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮的光斑，则该凸透镜的焦距f= cm；
（2）小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在 ；
（3）如图乙所示，小滨将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个倒立、 （选填“缩小”、“等大”或“放大”）的实像，利用该成像规律制成的光学仪器是 （选填“照相机”、“投影仪”或“放大镜”）。此时，若在凸透镜与光屏之间放置一远视镜片，要在光屏上成清晰的像，光屏应向 （选“左”、“右” ）移动；
（4）小滨在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面上，则光屏上出现 。
A．飞虫的像 B．飞虫的影子 C．仍是烛焰的像
参考答案：
1．B
【详解】根据凸透镜成像规律，照相机的物距大于2f，像距大于f小于2f，拍“太空中的中国空间站”时，物距非常大，像会靠近焦点，即像距略大于f，故ACD不符合题意，B符合题意。
故选B。
2．D
【详解】凸透镜成缩小、倒立的实像时，物体要放在凸透镜2倍焦距以外，则物体要放在D点，故ABC不符合题意，D符合题意。
故选D。
3．B
【详解】AB．当u＜f，成正立放大的虚像，故A不符合题意，B符合题意；
C．f＜u＜2f,成倒立放大的实像，应用于幻灯机，故C不符合题意；
D．当u> 2f，成倒立缩小的实像, 应用于照相机，故D不符合题意；
故选B。
4．C
【详解】A．该摄像头相当于一个凸透镜，当人站在透镜二倍焦距之间以外时，在摄像机中成倒立、缩小的实像，故A错误；
B．该摄像头是凸透镜，对光线具有会聚作用，故B错误；
C．顾客刷脸时，距摄像头50cm，物距
由此可知，该摄像头的焦距，因此摄像头的焦距可能是0.20m，故C正确；
D．凸透镜成像是由于光的折射，该摄像头成像原理与凸透镜成像原理相同，都是光的折射，故D错误。
故选C。
5．D
【详解】AB．由图可知，此时的物距为
像距为
即，根据凸透镜成像规律可知此时：，，则
由上述式子可知，焦距范围为
成的是倒立缩小的实像，故AB错误；
C．仅将凸透镜左移，此时物距减小，像距增大，由凸透镜成像规律可知，成实像时，物距减小，像距增大，所以仅将凸透镜左移能再次成像，故C错误；
D．近视眼成像是光提前会聚，在视网膜前方会聚成像，仅将光屏右移，此时像距减小，相当于光提前会聚，故D正确。
故选D。
6．B
【详解】A．桥在水中的倒影是光的反射现象，海市蜃楼是光的折射现象，故A错误；
B．光在不发光的物体表面发生了反射，光线反射进入人眼，我们才能看到本身不发光的物体，故B正确；
CD．照相机成像原理，物距在二倍焦距以外，像距（镜头到底片的距离）在一倍和二倍焦距之间，成倒立缩小的实像，故CD错误；
故选B。
7．B
【详解】由图结合题意可知，灯内部较小的投影片在地面成倒立、放大的实像，根据凸透镜成像规律可知，此时投影片位于凸透镜的一倍焦距和二倍焦距之间，其实像在凸透镜另一侧二倍焦距之外，故B符合题意，ACD不符合题意。
故选B。
8．C
【详解】A．投影仪的镜头是凸透镜而不是凹透镜，故A错误；
B．根据投影仪的成像特点可知，墙上呈现的是手机画面的倒立、放大的实像，故B错误；
CD．根据投影仪的成像原理可知，手机到透镜的距离（物距）应大于一倍焦距、小于二倍焦距，而墙壁到透镜的距离（像距）应大于透镜的二倍焦距，故C正确，D错误。
故选C。
9．C
【详解】由图可知，像是正立的，所以成正立放大的虚像，由凸透镜成像规律可知，当物距小于一倍焦距时，成正立放大的虚像，由于该凸透镜焦距为10cm，所以提示牌上“关灯”两字到凸透镜的距离小于10cm，故ABD错误，C正确。
故选C。
10．A
【详解】ABD．王亚平面前的水球相当于凸透镜，凸透镜对光线有会聚作用，此时的“倒影”是通过凸透镜成的倒立的、缩小的实像，故A正确、BD错误；
C．王亚平远离“水球”时，物距变大，像距变小，像变小，故C错误。
故选A。
11．B
【详解】A．照相机镜头相当于一个凸透镜，成倒立、缩小的实像，故A正确，不符合题意；
B．当物距u＜f，成正立、放大的虚像，应用于放大镜，故B错误，符合题意；
C．照相机靠近被拍摄者，凸透镜成实像时，物近像远像变大，故C正确，不符合题意；
D．人的眼睛相当于一架照相机，原理都是u＞2f，成倒立、缩小的实像，故D正确，不符合题意；
故选B。
12．C
【详解】A．由图可知，此时的物距为u=30.0cm，像距为v=20.0cm，则凸透镜的焦距f=l2cm，30.0cm>2f，成的是倒立、缩小的实像，其应用是照相机，故A错误；
B．当成实像时，物距变大时，像距变小，透镜位置不动，把蜡烛向左移动，应该减小像距，即向左移动光屏，光屏上会再次得到清晰的像，故B错误；
C．透镜位置不动，把蜡烛移到30cm刻度线处，物距减小，像距变大，向右移动光屏，光屏上会再次得到清晰的像，故C正确；
D．将蜡烛移动到45cm的刻度线处，物距u=5cm，小于一倍焦距，成正立放大虚像，虚像不能用光屏承接，故D错误。
故选C。
13．该装置是凸透镜，印章置于凸透镜下方一倍焦距以内，从上方看到放大正立的虚像
【详解】为了方便观看印文细节，则该装置应使印章的印文细节放大，所以该装置是凸透镜，根据凸透镜成像规律可知，印章放在凸透镜的一倍焦距以内，成正立、放大的虚像。
14． 凸透镜 照相机
【详解】[1][2]露珠呈球状，露珠相当于凸透镜，透过露珠能够看到远处景物倒立、缩小的实像，生活中照相机就是利用了该原理。
15． 凸 实 变大
【详解】[1][2]小巴车上的摄像机镜头相当于一个凸透镜，成像原理是当物距u＞2f时，凸透镜成倒立、缩小的实像。
[3]凸透镜成实像时，物近像远像变大，因此小巴车靠近公交站牌时，站牌在感光元件上的像变大。
16． 倒立 缩小 20
【详解】[1][2]半透膜相当于光屏，凸透镜的焦距为10cm，窗外景物处于凸透镜的二倍焦距以外，此时成倒立、缩小的实像。
[3]因为外壳的长度为20cm，即像距处于大于一倍焦距小于等于二倍焦距，根据凸透镜成像规律可知，蜡烛距凸透镜至少20cm时，才可以在外壳内移动的半透明膜上得到清晰的烛焰的像。
17． 凸透 虚 不变
【详解】[1]透明凸起的部分中间比边缘厚，相当于凸透镜。
[2]由题知能清楚地看到日期信息，说明该凸透镜起到了放大镜的作用，则此时观看到的是日期数字是正立、放大的虚像。
[3]手表的背面打磨得非常光滑，能清晰地照出人眼的像，相当于平面镜成像，所成的像与人眼大小相同。
18． 缩小 远离
【详解】[1]根据凸透镜成像规律可知，用照相机拍摄初三毕业照，在相机底片上成缩小的实像。
[2]根据照相机的相关知识可知，若两个同学的像出现在照相机取景框外，要拍摄所有同学完整的像，照相机应远离同学们，同时将镜头向后缩。
19． 主光轴 倒 5.0 投影仪 17.5 右
【详解】（1）[1]为了使像成在光屏中央，应调整烛焰和光屏的中心在凸透镜的主光轴上。
（2）[2]当蜡烛、凸透镜和光屏处于图1所示位置时，恰好在光屏上成清晰的像，由图可知，此时物距等于像距，在光屏上成倒立、等大的实像。
[3]此时物距等于像距等于二倍焦距，此时物距
u=20.0cm-10.0cm=10.0cm
物距是10.0cm，则焦距为5.0cm。
（3）[4]图2中物距小于像距，则成倒立、放大的实像，投影仪根据此原理工作的。
[5]保持光源和光屏位置不变，小华将凸透镜移至另一位置，发现光屏上也成清晰的像，根据光路可逆，此时物距与像距交换，原来物距是7.0cm，移动后的像距为7.0cm，则凸透镜的位置
l=24.5cm-7cm=17.5cm
[6]要模拟近视眼，即像成在光屏的前方，因而将光屏向右移动一段距离即可。
20． 10.0 光屏正中央 放大 投影仪 左 C
【详解】（1）[1]平行主光轴的光线会聚于一个很小、很亮的光斑，这个光班称为焦点，焦点到光心的距离是焦距，故焦距为
30.0cm-20.0cm=10.0cm
（2）[2]点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，烛焰的中心发出的光线经过凸透镜的光心传播方向不变，故当烛焰、凸透镜、光屏的中心在同一高度上，像成在光屏的正中央。
（3）[3][4]当蜡烛距凸透镜15cm时，物距在一倍焦距和两倍的焦距之间，成的是倒立的放大的实像，投影仪就是利用这一原理制成的。
[5]远视眼是晶状体太薄，折光能力变弱，需要佩戴凸透镜，故远视镜片是凸透镜，当在凸透镜与光屏之间放置一远视镜片，对光线有会聚作用，故需要将光屏向左移动。
（4）[6] A．飞虫在1倍焦距以内，成的是虚像，无法用光屏承接，故A不符合题意；
B．影子是光照射不到的地方形成区域，而凸透镜成像原理是烛焰发出光线经过凸透镜折射后形成的像，经光屏反射后进入人眼，人就可以看到像，光屏上比较亮，不会形成影子，故B不符合题意；
C．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，小虫落在透镜上后，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，仍是烛焰的像，大小不变；由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，像将完好，但亮度会变暗。故C符合题意。
故选C。
题号
1
2
3
4
5
6
7
8
9
10
答案
B
D
B
C
D
B
B
C
C
A
题号
11
12
答案
B
C
