京改版（2024）九年级全册七、电磁感应及其应用优秀ppt课件

这是一份京改版（2024）九年级全册七、电磁感应及其应用优秀ppt课件，共26页。PPT课件主要包含了左右移动磁体，换用强磁铁，或用线圈代替AB，练习2，风力发电机，水力发电机，火力发电机，便携式发电机，一发电机，发出来的电什么特点等内容，欢迎下载使用。

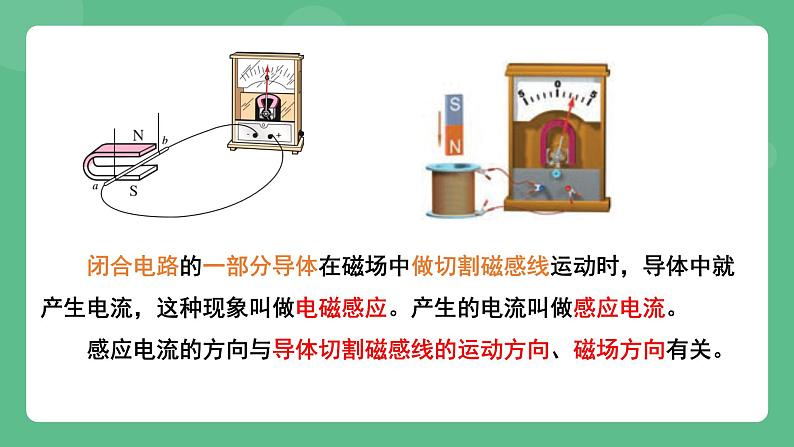

闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫做电磁感应。产生的电流叫做感应电流。 感应电流的方向与导体切割磁感线的运动方向、磁场方向有关。

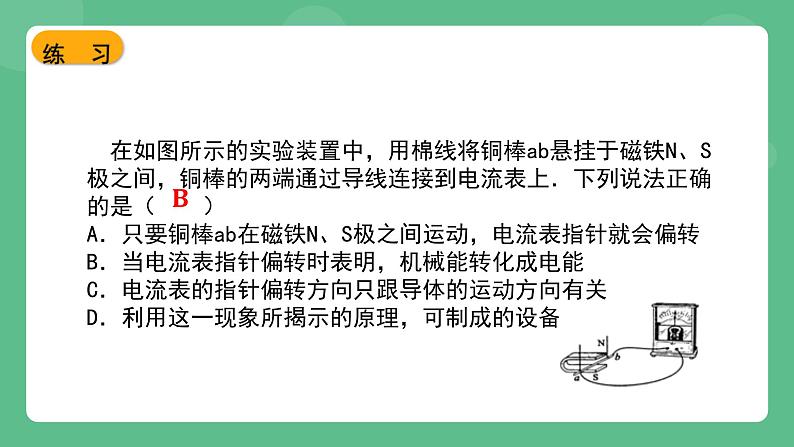

在如图所示的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端通过导线连接到电流表上．下列说法正确的是（　　）A．只要铜棒ab在磁铁N、S极之间运动，电流表指针就会偏转B．当电流表指针偏转时表明，机械能转化成电能C．电流表的指针偏转方向只跟导体的运动方向有关D．利用这一现象所揭示的原理，可制成的设备是电动机
图为探究“磁生电”的实验装置。（1）闭合开关，让悬着的导体AB____（选填“左右”、“上下”、“沿A向B”或“沿B向A"）运动时，电流表会发生偏转。（2）若保持导体AB不动，要产生感应电流，正确的操作是________。*（3）实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议。装置改进：______ 操作改进：_____________
快速移动导体（或磁体）

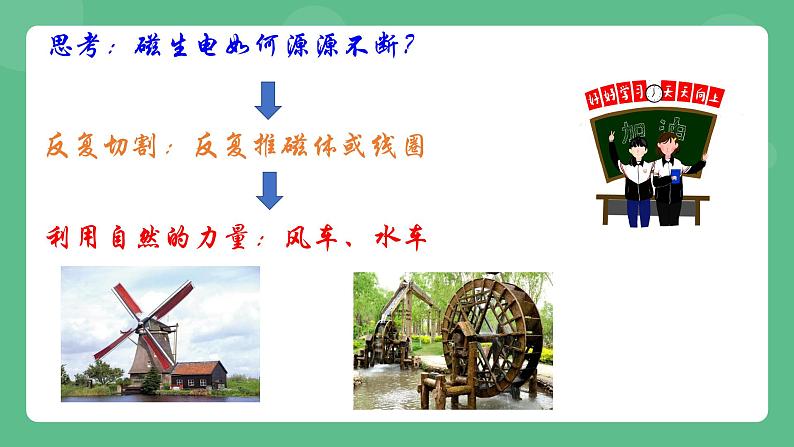

思考：磁生电如何源源不断？

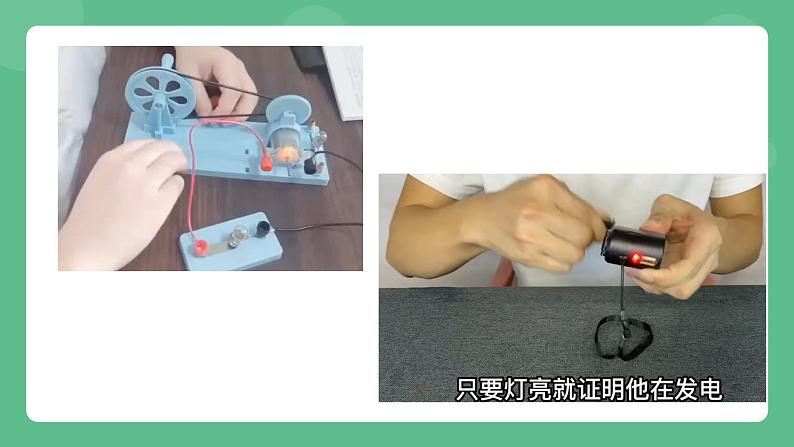

反复切割：反复推磁体或线圈
利用自然的力量：风车、水车

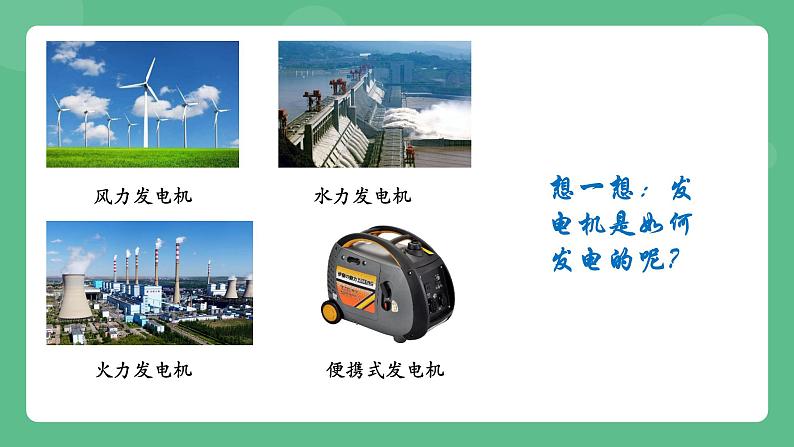

想一想：发电机是如何发电的呢？

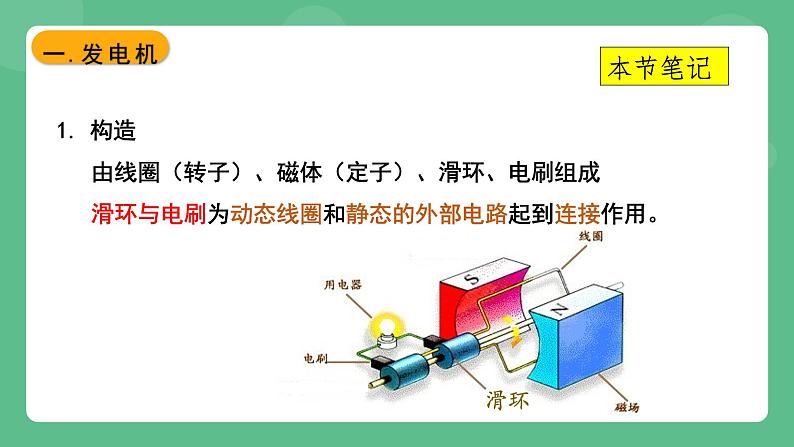

构造 由线圈（转子）、磁体（定子）、滑环、电刷组成 滑环与电刷为动态线圈和静态的外部电路起到连接作用。
构造 由线圈（转子）、磁体（定子）、滑环、电刷组成 滑环与电刷为动态线圈和静态的外部电路起到连接作用。2. 交流电：大小和方向都在变化的电流 我国电网的标准频率为50Hz，周期为0.02s,其意义是发电机线圈转一周用 0.02 秒，即1秒内线圈转50圈。
红绿发光二极管交替发光！
为什么会产生这样的电流？
构造 由线圈（转子）、磁体（定子）、滑环、电刷组成 滑环与电刷为动态线圈和静态的外部电路起到连接作用。2. 交流电：大小和方向都在变化的电流 我国电网的标准频率为50Hz，周期为0.02s,其意义是发电机线圈转一周用 0.02 秒，即1秒内线圈转50圈。3. 发电原理 电磁感应
思考：发电机发电的过程中发生了什么能量转化？
4. 发电机能量转化 机械能转化为电能5. 发电机的种类 A. 交流发电机、直流发电机
4. 发电机能量转化 机械能转化为电能5. 发电机的种类 A. 交流发电机、直流发电机 B.小型发电机一般采用磁极不动、线圈旋转的方式发电； 大型发电机一般采用线圈不动、磁极旋转的方式发电。
太阳能发电——光伏发电
近10年来，中国的光伏高速发展，10年以来，光伏发电的成本下降超过90%。中国光伏新增装机量已经连续6年位居全球第一，累计装机规模已连续4年位居全球第一。
