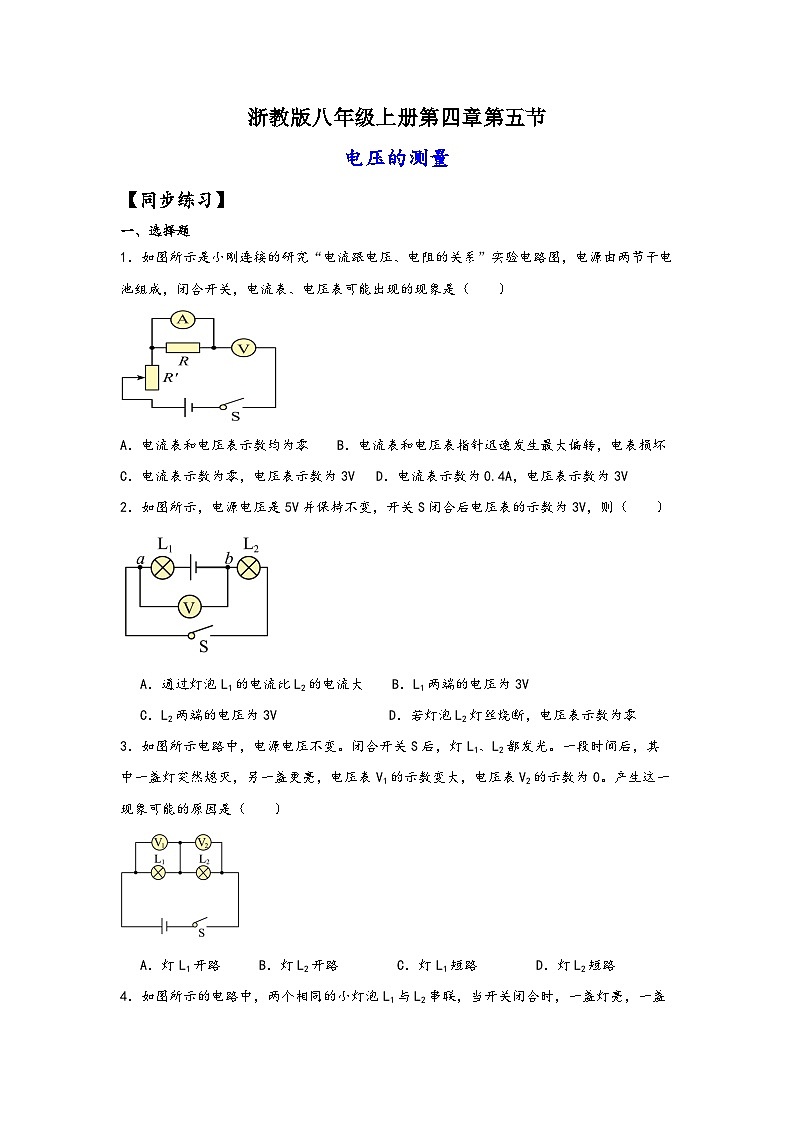

【同步练习】
一、选择题
1．如图所示是小刚连接的研究“电流跟电压、电阻的关系”实验电路图，电源由两节干电池组成，闭合开关，电流表、电压表可能出现的现象是（ ）

A．电流表和电压表示数均为零 B．电流表和电压表指针迅速发生最大偏转，电表损坏
C．电流表示数为零，电压表示数为3V D．电流表示数为0.4A，电压表示数为3V
2．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）

A．通过灯泡L1的电流比L2的电流大 B．L1两端的电压为3V
C．L2两端的电压为3V D．若灯泡L2灯丝烧断，电压表示数为零
3．如图所示电路中，电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，另一盏更亮，电压表V1的示数变大，电压表V2的示数为0。产生这一现象可能的原因是（ ）

A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路

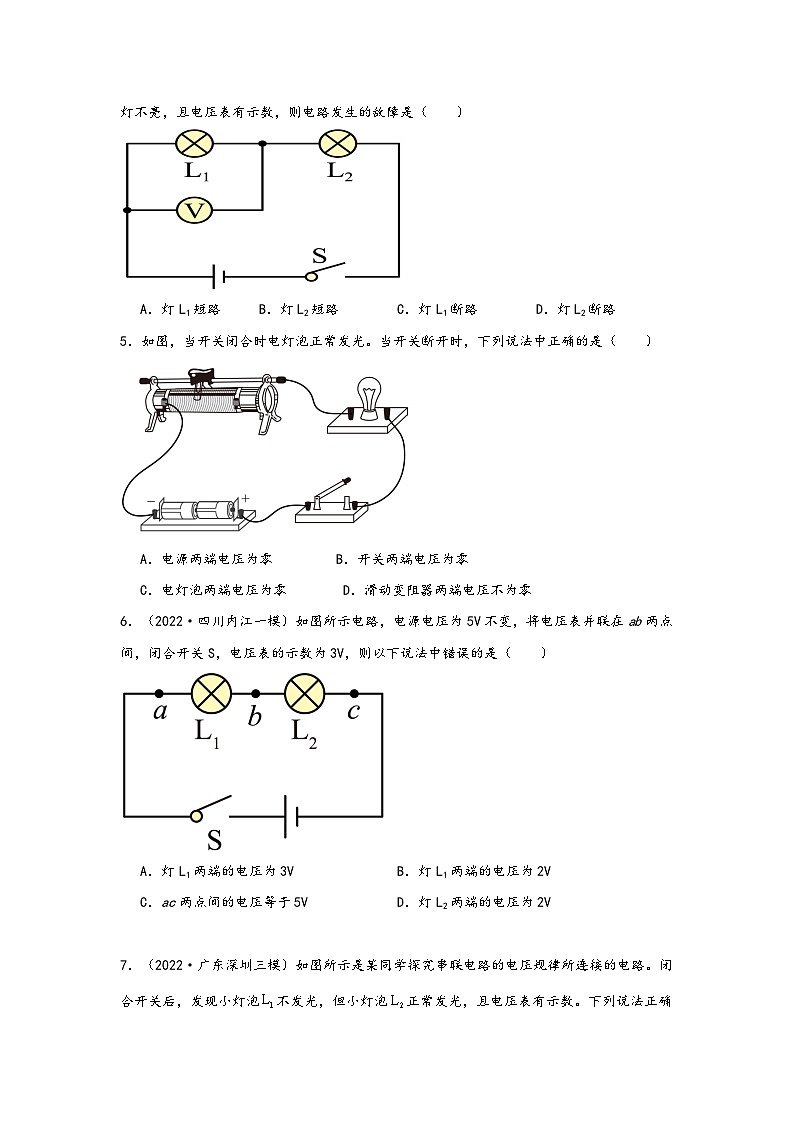

4．如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是（ ）

A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
5．如图，当开关闭合时电灯泡正常发光。当开关断开时，下列说法中正确的是（ ）
A．电源两端电压为零 B．开关两端电压为零
C．电灯泡两端电压为零 D．滑动变阻器两端电压不为零
6．（2022·四川内江一模）如图所示电路，电源电压为5V不变，将电压表并联在ab两点间，闭合开关S，电压表的示数为3V，则以下说法中错误的是（ ）
A．灯L1两端的电压为3VB．灯L1两端的电压为2V
C．ac两点间的电压等于5VD．灯L2两端的电压为2V

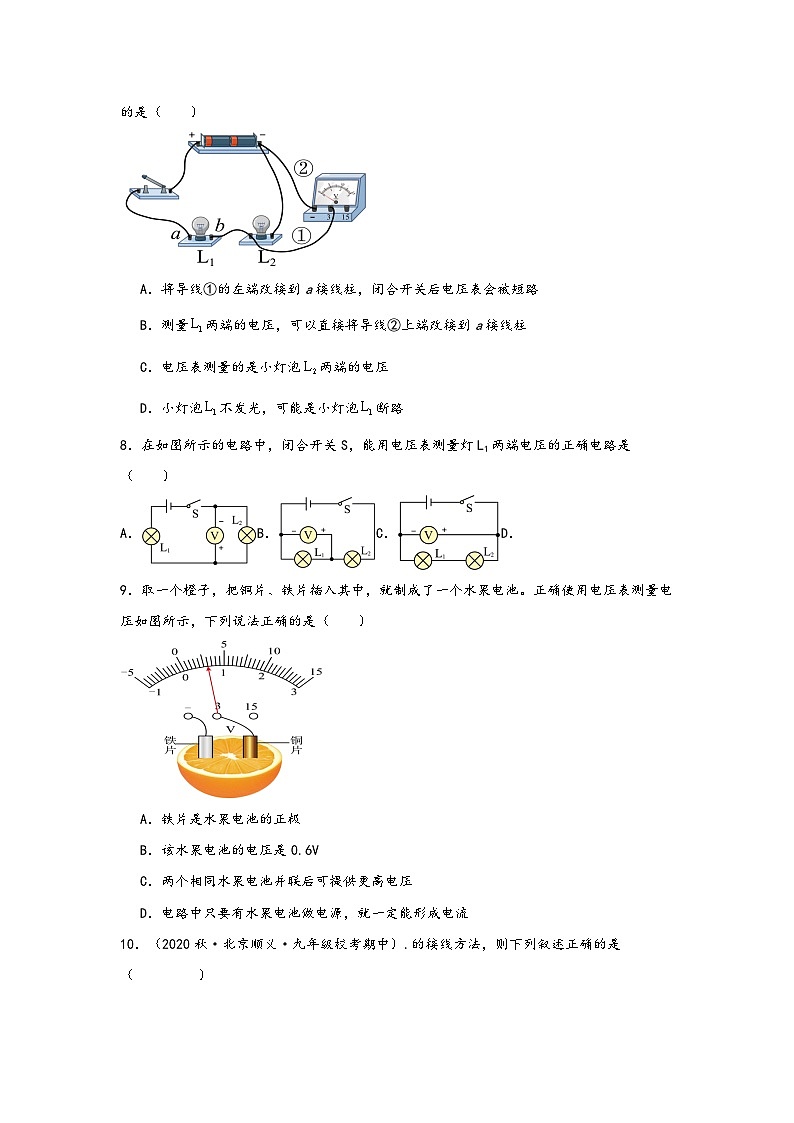

7．（2022·广东深圳三模）如图所示是某同学探究串联电路的电压规律所连接的电路。闭合开关后，发现小灯泡不发光，但小灯泡正常发光，且电压表有示数。下列说法正确的是（ ）
A．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路
B．测量两端的电压，可以直接将导线②上端改接到a接线柱
C．电压表测量的是小灯泡两端的电压
D．小灯泡不发光，可能是小灯泡断路
8．在如图所示的电路中，闭合开关S，能用电压表测量灯L1两端电压的正确电路是（ ）
A．B．C．D．
9．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。正确使用电压表测量电压如图所示，下列说法正确的是（ ）
A．铁片是水果电池的正极
B．该水果电池的电压是0.6V
C．两个相同水果电池并联后可提供更高电压
D．电路中只要有水果电池做电源，就一定能形成电流
10．（2020秋·北京顺义·九年级校考期中）.的接线方法，则下列叙述正确的是（ ）
A．电压表的是量程是3V -15V B．电压表的是量程是3V
C．电压表的是量程是15V D．这种接法不能用来测量电压
11．（2022秋·湖南衡阳·九年级衡阳市第二中学校考期末）如图所示，已知电源电压为10V，电压表V1示数是7V，电压表V2示数为8V，则L1，L2，L3两端电压依次为（ ）

A．2V，5V，3V B．1V，6V，2V C．5V，2V，3VD．3V，2V，5V
12．（广东惠州二模）子恒同学按如图甲所示的电路进行实验，当开关S闭合后，电压表V1和V2的指针位置几乎一样，如图乙所示。造成这一现象的原因是（ ）
A．可能V1和V2所选量程不相同，而且L1短路
B．可能V1和V2所选量程相同，电路各处完好
C．可能L1开路，L2正常
D．可能L2开路，L1正常
13．如图所示，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近电源电压，若故障只有一个，则可能是（ ）
A．开关断路B．电源没电C．灯泡断路D．灯泡短路
14．小美同学在用电压表测灯泡电压时，应该使用“-”和“15”两个接线柱接入灯泡两端进行测量，但她误将“-”和“3”两个接线柱接在灯泡两端，使电流从“3”接线柱流入，从“-”接线柱流出，小美这个实验操作造成的后果是（ ）
A．电压表的指针保持不动 B．指针偏转的角度变大，电压表可能会损坏
C．电压表的指针反向偏转 D．指针偏转的角度变小，电压表不会损坏
15．小林按照如图所示的电路将电路连接完成，但闭合开关后只有一个灯发光，请根据下列现象帮助小林查找原因。电源电压为4.5V（保持不变），电压表的示数约为4V，由此可以判断（ ）
A．灯L1断路 B．灯L2短路 C．灯L1的电阻可能太小D．灯L2断路
16．如图所示电路中，闭合开关S后，电压表V1的示数为12V，电压表V2的示数为5V，下列说法正确的是（ ）
A．电压表V2测量电源和灯L1两端的电压 B．电源电压为12V
C．灯L1两端电压为5V D．灯L2两端电压为7V
17．（2023·吉林长春一模）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，则下列描述不正确的是（ ）
A．R1两端电压为2VB．R2两端电压为4V
C．开关断开后，电压表无示数D．开关断开后，电压表示数为6V
18．在柠檬相隔一定距离的位置上分别插入铜片和铁片，就制成了“柠檬电池”。将铜片、铁片与调零好的电压表相连，如图所示。下列说法正确的是（ ）
A．铁片是“柠檬电池”的正极 B．“柠檬电池”的电压为0.6V
C.“柠檬电池”工作时将电能转化为化学能 D．“柠檬电池”形成通路后，电流将从铁片流出
19.如图所示的电路中，①、②是电压表或电流表。闭合开关S，下列判断正确的是（ ）
A．若①、②是电流表，则灯L1、L2并联
B．若①、②是电压表，则灯L1、L2串联
C．若①是电流表，②是电压表，则只有灯L1发光
D．若①是电压表，②是电流表，则只有灯L2发光
20．如图是某同学为测量标有“2.2V 0.25A”的灯泡电阻而连接的电路，小华认为电路的连接有下列错误：
①滑动变阻器的金属杆连入电路，不能改变电阻；
②滑动变阻器未置于最大阻值处，不能保护电路；
③电流表的正负接线柱接反，指针会反偏；
④电压表未选择0~15V量程，读数不准确。
你的判断是（ ）
A．①②③B．②③④C．①③④D．①②③④
21．如图所示，电源电压保持不变，闭合开关S，灯泡L1、L2均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小为零，则此电路的故障可能是（ ）

A．灯泡L1开路B．灯泡L2开路C．灯泡L1短路D．灯泡L2短路
22．如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，R1和R2两端的电压分别为（ ）

A．1.2V，6VB．6V，1.2VC．4.8V，1.2VD．1.2V，4.8V
23．在如图所示的电路中，电源电压为6V，当开关S1、S2都闭合时，则（ ）

A．电压表的示数为6VB．电流表将被烧坏
C．灯L1不亮、灯L2亮D．两只灯都将被烧坏
24．（2023·辽宁阜新一模）如图所示的电路中，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。则故障可能是（ ）

A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路
25．如图所示的电路，闭合开关S后，下列对电路的分析正确的是（ ）

A．通过L1与L2的电流一定相等 B．通过L1与L2的电流一定不相等
C．L1与L2两端的电压一定相等 D．L1与L2两端的电压之和等于电源电压
26．如图所示是一个自动体重测量仪的工作原理图，CB部分为导体，BA部分为绝缘体，R1为定值电阻。下列有关说法正确的是（ ）

A．体重显示表是用电压表改装成的
B．体重越大，体重显示表的示数越小
C．体重测量仪电路由于缺少开关，始终处于通路
D．体重测量仪工作原理图中的电阻R1起到保护电路的作用
27．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电灯L1和L2两端的电压分别为（ ）

A．4.8V，1.2VB．6V，1.2VC．2V，6VD．6V，4.8V
28．（2023·福建漳州二模）小明用如图所示电路“探究串联电路电压特点”。开关断开，电压表示数为3V；闭合开关时，电压表示数为2V。则（ ）

A．电源电压为5V B．灯L2两端的电压1V
C．灯L1两端的电压3V D.若测量灯L2两端的电压只需将BC导线C端改接到A处
29．（2023·江苏南通模拟）某同学用电压表测电压时，发现连接电路时电压表指针向左边没有刻度的地方偏转。产生的原因是（ ）
A．电压表烧坏了 B．电压表的量程太小
C．电压表未校零 D．电压表正、负接线柱接反了
30．（2023·江苏盐城二模）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）

A．R、R0在电路中是并联的 B．油量表是由电流表改装而成的
C．油位越高，流过R的电流越大 D．油位越高，R两端的电压越大
31．如图所示，当开关S闭合后，电压表测出的电压是（ ）

A．灯L1两端的电压B．灯L2两端的电压
C．L1与L2两端的电压D．电源电压
32．（2022·广东惠州三模）如图所示的电路中，若在闭合开关S后，两只灯泡都能发光，应在图甲、乙两处连入的元件是（ ）
A．甲是电压表，乙是电池B．甲是电池，乙是电流表
C．甲是电流表，乙是电池D．甲是电压表，乙是电流表
浙教版八年级上册第四章第五节
电压的测量
【同步练习-解析】
一、选择题
1．如图所示是小刚连接的研究“电流跟电压、电阻的关系”实验电路图，电源由两节干电池组成，闭合开关，电流表、电压表可能出现的现象是（ ）

A．电流表和电压表示数均为零 B．电流表和电压表指针迅速发生最大偏转，电表损坏
C．电流表示数为零，电压表示数为3V D．电流表示数为0.4A，电压表示数为3V
【答案】C
【解析】电流表的内阻很小，相当于导线，电流表与电阻并联后，将电阻短路，开关闭合后，等效电路如下图：

电压表内阻很大，相当于断路，因此此时电路中电流很小，电流表示数为0，不会损坏电流表；电压表通过电流表滑动变阻器与电源的两极相连，此时电压表测量的是电源两端的电压，其示数等于电源电压，为3V，故C符合题意，ABD不符合题意。
故选C。
2．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）

A．通过灯泡L1的电流比L2的电流大 B．L1两端的电压为3V
C．L2两端的电压为3V D．若灯泡L2灯丝烧断，电压表示数为零
【答案】C
【解析】A．由电路图可知，两灯泡串联，串联电路中电流处处相等，所以通过灯泡L1的电流与L2的电流相等，故A不符合题意；
BC．电压表测L2两端的电压，已知电源电压U＝5V，电压表的示数为3V，即L2两端的电压U2＝3V，因串联电路中总电压等于各分电压之和，所以L1两端的电压为
故B不符合题意，C符合题意；
D．若灯泡L2灯丝烧断，则电压表测量电源电压，因此电压表有示数，且示数为5V，故D不符合题意。
3．如图所示电路中，电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，另一盏更亮，电压表V1的示数变大，电压表V2的示数为0。产生这一现象可能的原因是（ ）

A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路
【答案】D
【解析】由图可知，灯L1、L2串联，电压表V1测灯L1电压，电压表V2测灯L2电压。一段时间后，其中一盏灯突然熄灭，另一盏更亮，这说明电路是通路，出现了短路现象。电压表V1的示数变大，这说明灯泡L1是正常的，电压表V2的示数为0，这说明灯泡L2短路了。故ABC不符合题意，D符合题意。
故选D。
4．如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是（ ）

A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
【答案】B
【解析】由于两个电灯串联，电压表测量L1的电压，且有示数，故应是L1亮，L2短路了而不亮。
故选B。
5．如图，当开关闭合时电灯泡正常发光。当开关断开时，下列说法中正确的是（ ）
A．电源两端电压为零 B．开关两端电压为零
C．电灯泡两端电压为零 D．滑动变阻器两端电压不为零
【答案】C
【解析】A．电源电压是电源本身产生的，与外界电路通断与否无关，故A错误；
B.开关断开时，两个接线柱分别与电源两极相连，故开关两端电压等于电源电压，故B错误；
CD．灯泡与变阻器只有一端与电源一极相连，它们两端电压均为0，故C正确，D错误。
故选C。
6．（2022·四川内江一模）如图所示电路，电源电压为5V不变，将电压表并联在ab两点间，闭合开关S，电压表的示数为3V，则以下说法中错误的是（ ）
A．灯L1两端的电压为3VB．灯L1两端的电压为2V
C．ac两点间的电压等于5VD．灯L2两端的电压为2V
【答案】B
【解析】AB．由电路图知，电路中只有一条电流路径，即灯L1与L2串联；将电压表并联在ab两点间，电压表测灯L1两端电压；由题意知，电压表示数是UV=3V，所以灯L1两端的电压U1=3V；故A正确，不符合题意；B错误，符合题意；
CD．已知电源电压为5V，则ac两点间的电压等于5V，灯L2两端的电压 U2=U-U1=5V-3V=2V
故CD正确，不符合题意。
7．（2022·广东深圳三模）如图所示是某同学探究串联电路的电压规律所连接的电路。闭合开关后，发现小灯泡不发光，但小灯泡正常发光，且电压表有示数。下列说法正确的是（ ）
A．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路
B．测量两端的电压，可以直接将导线②上端改接到a接线柱
C．电压表测量的是小灯泡两端的电压
D．小灯泡不发光，可能是小灯泡断路
【答案】C
【解析】C．由电路图可知两灯泡串联，电压表并联在灯泡两端，则电压表测小灯泡两端的电压，故C正确；
D．由题知，闭合开关后，发现小灯泡不发光，但小灯泡正常发光，且电压表有示数；因串联电路中各用电器互相影响，所以不可能是某一盏灯断路，否则两灯泡都不发光，则故障是某一盏灯短路；正常发光，电压表有示数，说明没有短路，所以故障是小灯泡短路，故D错误；
A．由前面解答可知，灯泡L1短路，灯泡L2无故障；若将导线①的左端改接到a接线柱，电路为灯泡的简单电路（灯泡仍然正常发光），电压表测电源的电压，电压表不会被短路，故A错误；
B．由图可知，若直接将导线②的上端改接到a接线柱，会导致电压表正负接线柱接反，闭合开关后，电压表指针反偏，不能测出两端的电压，故B错误。
故选C。
8．在如图所示的电路中，闭合开关S，能用电压表测量灯L1两端电压的正确电路是（ ）
A．B．C．D．
【答案】D
【解析】A．闭合开关S，两灯串联，电压表与L2并联，测L2的电压，故A错误；
B．开关闭合后，两灯串联，电压表与L1并联，测L1的电压，但电压表的正负接线柱接反了，故B错误；
C．闭合开关S，两灯串联，电压表测量的是电源的电压，且电压表的正负接线柱接反了，故C错误；
D．闭合开关S，两电灯并联，电压表并联在L1的两端，电压表可测L1的电压，正负接线柱连接正确，故D正确。
故选D。
9．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。正确使用电压表测量电压如图所示，下列说法正确的是（ ）
A．铁片是水果电池的正极
B．该水果电池的电压是0.6V
C．两个相同水果电池并联后可提供更高电压
D．电路中只要有水果电池做电源，就一定能形成电流
【答案】B
【解析】A．电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；
B．由图知电压表的量程为0~3V，分度值为0.1V，水果电池的电压为0.6V，故B正确；
C．两个相同水果电池串联后，电路中的总电压等于各个水果电池的电压之和，所以可以提供更高电压，故C错误；
D．电路中除了要有电源以外，还需要构成闭合回路才能形成电流，故D错误。
故选B。
10．（2020秋·北京顺义·九年级校考期中）.的接线方法，则下列叙述正确的是（ ）
A．电压表的是量程是3V -15V B．电压表的是量程是3V
C．电压表的是量程是15V D．这种接法不能用来测量电压
【答案】D
【解析】电压表使用时，电流要从电压表的正接线柱流入负接线柱流出，由图可知，把电压表“3”和“15”两个正接线柱接到电路中，属于接法错误，不能用来测量电压，不能确定量程，故D正确，ABC错误。
故选D。
11．（2022秋·湖南衡阳·九年级衡阳市第二中学校考期末）如图所示，已知电源电压为10V，电压表V1示数是7V，电压表V2示数为8V，则L1，L2，L3两端电压依次为（ ）

A．2V，5V，3V B．1V，6V，2V C．5V，2V，3VD．3V，2V，5V
【答案】A
【解析】由电路图可知，三灯泡串联，电压表V1测灯泡L1和L2两端的电压之和，电压表V2灯泡L2和L3两端的电压之和，因串联电路中总电压等于各分电压之和，则
U1+U2+U3=10V……① U1+U2=7V……② U2+U3=8V……③
由①②可得U3=3V，由①③可得U1=2V，则 U2=7V-U1=7V-2V=5V
即L1、L2、L3两端电压分别为2V、5V、3V。
12．（2018·广东惠州二模）子恒同学按如图甲所示的电路进行实验，当开关S闭合后，电压表V1和V2的指针位置几乎一样，如图乙所示。造成这一现象的原因是（ ）
A．可能V1和V2所选量程不相同，而且L1短路
B．可能V1和V2所选量程相同，电路各处完好
C．可能L1开路，L2正常
D．可能L2开路，L1正常
【答案】D
【解析】由电路图知道，当开关闭合后，两灯串联，电压表V2测量L2两端的电压，电压表V1测量电源电压；
A．串联电路的电压规律为 U=U1+U2
由图知道，V1测电源电压，V2测L2两端电压；若V1使用大量程，V2使用小量程，两表的指针可能会在同一位置；若L1短路时，两表的示数均等于电源电压，示数相同；所以，两表量程不同或L1短路都会产生两表指针位置一样，故A不符合题意；
B．若两电压表所选量程相同，且电路各处完好，则V1的示数会大于V2的示数，故B不符合题意；
C．若L1开路，L2正常，则电压表V2与电源两端不相连，V2的示数为0，电压表V1测量电源电压，故C不符合题意；
D．若L2开路，L1正常，则电压表V2与灯L1串联在电源两端，V2的示数为电源电压，电压表V1测量电源电压，所以两表的示数均等于电源电压，两表指针位置几乎一样，故D符合题意。
13．如图所示，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近电源电压，若故障只有一个，则可能是（ ）
A．开关断路B．电源没电C．灯泡断路D．灯泡短路
【答案】A
【解析】N接G时电压表有示数，即断路在电压表并联的两点之间；N接E、F时，电压表无示数，说明断路在电压表并联的F点之外，所以可以判定断路在F点和G之间的电路上，则开关断路，故A符合题意，BCD不符合题意。
故选A。
14．小美同学在用电压表测灯泡电压时，应该使用“-”和“15”两个接线柱接入灯泡两端进行测量，但她误将“-”和“3”两个接线柱接在灯泡两端，使电流从“3”接线柱流入，从“-”接线柱流出，小美这个实验操作造成的后果是（ ）
A．电压表的指针保持不动 B．指针偏转的角度变大，电压表可能会损坏
C．电压表的指针反向偏转 D．指针偏转的角度变小，电压表不会损坏
【答案】B
【解析】电压表接入电路中，电流要从正接线柱入，负接线柱出；但本应使用“-”和“15”两接线柱，说明电压较大，使用大量程，若使用小量程，指针偏转的角度变大，电压表可能会损坏。
故选B。
15．小林按照如图所示的电路将电路连接完成，但闭合开关后只有一个灯发光，请根据下列现象帮助小林查找原因。电源电压为4.5V（保持不变），电压表的示数约为4V，由此可以判断（ ）
A．灯L1断路B．灯L2短路
C．灯L1的电阻可能太小D．灯L2断路
【答案】C
【解析】A．如果灯L1断路，整个电流断路，灯泡不能发光，电压表没有示数，故A不符合题意；
B．如果灯L2被短路不能发光，L1能够发光；电压表被短路无示数，故B不符合题意；
C．若灯L1的电阻太小，根据P＝I2R可知，灯泡L1的实际功率较小，L1不会发光；根据U=IR可知， L1两端的电压也非常小，由串联电路电压特点可知，电压表示数即L2两端的电压较大（约4V），故C符合题意；
D．如果灯L2断路，整个电路断路，灯泡不能发光，故D不符合题意。
故选C。
16．如图所示电路中，闭合开关S后，电压表V1的示数为12V，电压表V2的示数为5V，下列说法正确的是（ ）
A．电压表V2测量电源和灯L1两端的电压 B．电源电压为12V
C．灯L1两端电压为5V D．灯L2两端电压为7V
【答案】B
【解析】A．由电路图可知，闭合开关S，两灯泡串联，电压表V1测电源的电压，电压表V2测L2两端的电压，故A错误；
B．电压表V1的示数为12V，则电源的电压 U＝12V
故B正确；
CD．电压表V2的示数为5V，则L2两端的电压 U2＝5V
因串联电路中总电压等于各分电压之和，所以，L1两端的电压 U1＝U﹣U2＝12V﹣5V＝7V
故CD错误。
17．（2023·吉林长春一模）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，则下列描述不正确的是（ ）
A．R1两端电压为2VB．R2两端电压为4V
C．开关断开后，电压表无示数D．开关断开后，电压表示数为6V
【答案】C
【解析】AB．由图可知，闭合开关后，R1、R2串联，电压表测R2两端的电压；已知电压表的示数为4V，则R2两端的电压为4V；电源电压为6V，由串联电路的电压特点可知，R1和R2两端电压之和为6V；则R1的电压
故AB正确，不符合题意；
CD．开关断开后，电压表与R1组成串联电路，此时电压表测量的是电源电压，则电压表的示数为6V，故C错误，符合题意，D正确，不符合题意。
故选C。
18．在柠檬相隔一定距离的位置上分别插入铜片和铁片，就制成了“柠檬电池”。将铜片、铁片与调零好的电压表相连，如图所示。下列说法正确的是（ ）
A．铁片是“柠檬电池”的正极 B．“柠檬电池”的电压为0.6V
C.“柠檬电池”工作时将电能转化为化学能 D．“柠檬电池”形成通路后，电流将从铁片流出
【答案】B
【解析】A．根据图示可知，电压表正向偏转，说明电流从正接线柱流入。铜片与电压表的正接线柱相连，因此铜片为电池的正极，铁片是电池的负极，故A错误；
B．电压表的量程为0~3V，分度值为0.1V，示数为0.6V，故B正确；
C．“柠檬电池”工作时将化学能转化为电能，故C错误；
D．“柠檬电池”形成通路后，在电池的外部，电流将从铜片流出、从铁片流入，故D错误。
故选B。
19.如图所示的电路中，①、②是电压表或电流表。闭合开关S，下列判断正确的是（ ）
A．若①、②是电流表，则灯L1、L2并联
B．若①、②是电压表，则灯L1、L2串联
C．若①是电流表，②是电压表，则只有灯L1发光
D．若①是电压表，②是电流表，则只有灯L2发光
【答案】B
【解析】A．若①、②是电流表，闭合开关后，电源被短路，故A错误；
B．若①、②是电压表，电路的路径只有一条，灯L1、L2串联，故B正确；
C．若①是电流表，②是电压表，电源会被短路，故C错误；
D．若①是电压表，②是电流表，灯L2被短路，只有灯L1发光，故D错误。
故选B。
20．如图是某同学为测量标有“2.2V 0.25A”的灯泡电阻而连接的电路，小华认为电路的连接有下列错误：
①滑动变阻器的金属杆连入电路，不能改变电阻；
②滑动变阻器未置于最大阻值处，不能保护电路；
③电流表的正负接线柱接反，指针会反偏；
④电压表未选择0~15V量程，读数不准确。
你的判断是（ ）
A．①②③B．②③④C．①③④D．①②③④
【答案】A
【解析】①②由图可知，滑动变阻器连接错误，同时接上面两个接线柱，此时接入电路的阻值相当于0，不能改变电阻，应一上一下接入电路中；闭合开关前，为了保护电路，应将滑片滑到最大值处，图中滑片在中间，故①②符合题意；
③电流必须从电压表的正接线柱流入，负接线柱流出，由电路图可知：电压表“+”、“﹣”接线柱接反了，应对调“+”、“﹣”接线柱，故③符合题意；
④由电路图可知，电源由两节干电池组成，电源电压是 1.5V×2=3V
为了读数准确电压表应选0~3V量程，而不是图示中电压表选择量程0~15V，故④不符合题意；
综上所述，正确的有①②③，故A符合题意，BCD不符合题意。
21．如图所示，电源电压保持不变，闭合开关S，灯泡L1、L2均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小为零，则此电路的故障可能是（ ）

A．灯泡L1开路B．灯泡L2开路C．灯泡L1短路D．灯泡L2短路
【答案】D
【解析】如电路图所示，灯泡L1、L2串联，电压表测L2两端电压，电流表测通过的电流。
A．如果灯泡L1开路，两个灯泡都熄灭，电压表和电流表都没有示数，故A不符合题意；
B．如果灯泡L2开路，两个灯泡都熄灭，电压表示数增大，电流表示数减小为零，故B不符合题意；
C．如果灯泡L1短路，L2正常，电压表和电流表示数都变大，故C不符合题意；
D．如果灯泡L2短路，L1正常，电流表示数变大，电压表被短路示数减小为零，故D符合题意。
故选D。
22．如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，R1和R2两端的电压分别为（ ）

A．1.2V，6VB．6V，1.2VC．4.8V，1.2VD．1.2V，4.8V
【答案】C
【解析】电压表V1测量的是电源电压，选的是0～15V的量程，分度值为0.5A，根据指针位置，读数为6V；电压表V2测量的是R2电压，选的是0～3V的量程，分度值为0.1V，根据指针位置，读数为1.2V；根据串联电路的电压关系，可求R1的电压为
故C符合题意，ABD不符合题意。
23．在如图所示的电路中，电源电压为6V，当开关S1、S2都闭合时，则（ ）

A．电压表的示数为6VB．电流表将被烧坏
C．灯L1不亮、灯L2亮D．两只灯都将被烧坏
【答案】B
【解析】由电路图可知，当开关S1、S2都闭合时，两灯泡和电压表被短路，电流从正极出发，经电流表后，直接回到电源的负极，用电器短路时，不能工作，两灯泡不亮且不会被烧坏，电压表无示数；电源短路时，电流过大，会烧坏电源和电流表，故ACD不符合题意，B符合题意。
故选B。
24．（2023·辽宁阜新一模）如图所示的电路中，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。则故障可能是（ ）

A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路
【答案】A
【解析】由图知，灯L1和灯L2串联，电压表测灯L2两端电压，电流表测电路中的电流；
A.若电灯L1断路，则整个电路中都没有电流，两灯都不亮，两电表无示数，故A符合题意；
B．若电灯L2断路，两灯不亮，电流表无示数，此时电压表与灯L1串联，则电压表测电源电压有示数，故B不符合题意；
C．若电灯L1短路，灯L2会分担电源电压，L2会变亮，两电表都有示数，故C不符合题意；
D．若电灯L2短路，电压表也短路无示数，此时灯L1会分担电源电压，L1会变亮，电流表有示数，故D不符合题意。
故选A。
25．如图所示的电路，闭合开关S后，下列对电路的分析正确的是（ ）

A．通过L1与L2的电流一定相等 B．通过L1与L2的电流一定不相等
C．L1与L2两端的电压一定相等 D．L1与L2两端的电压之和等于电源电压
【答案】C
【解析】AB．由图可知，闭合开关S后，两灯并联，因为L1与L2两个小灯泡的规格未知，所以通过L1与L2的电流不一定相等，故AB错误；
CD．图中两灯并联，因并联电路中各支路两端的电压相等（等于电源电压），则L1、L2两端的电压一定相等，L1与L2两端的电压之和大于电源电压，故C正确，D错误。
故选C。
26．如图所示是一个自动体重测量仪的工作原理图，CB部分为导体，BA部分为绝缘体，R1为定值电阻。下列有关说法正确的是（ ）

A．体重显示表是用电压表改装成的
B．体重越大，体重显示表的示数越小
C．体重测量仪电路由于缺少开关，始终处于通路
D．体重测量仪工作原理图中的电阻R1起到保护电路的作用
【答案】D
【解析】A．由电路图可知，体重显示表串联在电路中，所以体重显示表是用电流表改装成的，故A错误；
B．体重测量仪所测体重越大，在杠杆的作用下滑片上移，滑动变阻器接入电路中的电阻变小，电路的总电阻变小，由可知，电路中的电流变大，即体重显示表的示数越大，故B错误；
C．当自动体重测试仪不工作时，滑片位于绝缘体的位置，电路断路，故C错误；
D．如果没有定值电阻R1，当称量的物体达到一定重量时，R2接入电路中的电阻为0，电路短路，会烧坏仪表和电源；R1与R2串联，所以，R1的作用是可以防止电路中的电流过大时，烧坏仪表和电源，保护电路，故D正确。
故选D。
27．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电灯L1和L2两端的电压分别为（ ）

A．4.8V，1.2VB．6V，1.2VC．2V，6VD．6V，4.8V
【答案】A
【解析】由电路图知，灯L1与L2串联，电压表V1测电源电压，电压表V2测L2两端的电压；电压表V1示数大于电压表V2示数。所以电压表V1量程是0～15V，示数为 6V；电压表V2量程是0～3V，示数为1.2V。则L2两端的电压 U2=UV2=1.2V
由串联电路特点知，L1两端的电压 U1=UV1-UV2=6V-1.2V=4.8V
故A符合题意，BCD不符合题意。
28．（2023·福建漳州二模）小明用如图所示电路“探究串联电路电压特点”。开关断开，电压表示数为3V；闭合开关时，电压表示数为2V。则（ ）

A．电源电压为5V B．灯L2两端的电压1V
C．灯L1两端的电压3V D.若测量灯L2两端的电压只需将BC导线C端改接到A处
【答案】B
【解析】A．由图可知，两灯泡串联。断开开关时，电压表相对于并联在电源两端，测电源电压，示数为3V，所以电源电压为3V。故A不符合题意；
BC．闭合开关时，电压表并联在灯泡L1两端，示数为2V，所以灯L1两端的电压2V，根据串联电路电压规律可知灯L2两端的电压为 3V-2V=1V
故B符合题意，C不符合题意；
D．若测量灯L2两端的电压，需要将电压表完整拆下来，按照电流“正进负出”的原则接在灯L2两端，将BC导线C端改接到A处，闭合开关会导致指针反偏，故D不符合题意。
故选B。
29．（2023·江苏南通模拟）某同学用电压表测电压时，发现连接电路时电压表指针向左边没有刻度的地方偏转。产生的原因是（ ）
A．电压表烧坏了 B．电压表的量程太小
C．电压表未校零 D．电压表正、负接线柱接反了
【答案】D
【解析】A．如果电压表烧坏了，连接电路时，一般不显示数据，指针不会向左偏转，故A不符合题意；
B．如果电压表的量程太小，连接电路时，指针会向右偏转，并超出最大刻度线，故B不符合题意；
C．如果电压表未校零，连接电路时，指针也不会向左偏转，但读数会偏大或偏小，故C不符合题意；
D．如果电压表正、负接线柱接反了，连接电路时电压表指针会向左边偏转，故D符合题意。
故选D。
30．（2023·江苏盐城二模）如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）

A．R、R0在电路中是并联的 B．油量表是由电流表改装而成的
C．油位越高，流过R的电流越大 D．油位越高，R两端的电压越大
【答案】D
【解析】AB．电压表并联在电路中，电流表串联在电路中，油量表和滑动变阻器是并联的，油量表是电压表，R和R0在电路中是串联的，故AB错误；
CD．由图可知，油面越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，总电阻变大，根据欧姆定律可知，电路中的电流越小，根据U=IR可知，R0两端的电压越大，由串联电路电压的规律可知滑动变阻器两端的电压越大，故C错误，D正确。
故选D。
31．如图所示，当开关S闭合后，电压表测出的电压是（ ）

A．灯L1两端的电压B．灯L2两端的电压
C．L1与L2两端的电压D．电源电压
【答案】B
【解析】由电路图知，电压表并联在灯L2两端，测量L2两端的电压，故B符合题意，ACD不符合题意。
故选B。
32．（2022·广东惠州三模）如图所示的电路中，若在闭合开关S后，两只灯泡都能发光，应在图甲、乙两处连入的元件是（ ）
A．甲是电压表，乙是电池B．甲是电池，乙是电流表
C．甲是电流表，乙是电池D．甲是电压表，乙是电流表
【答案】C
【解析】A．如果甲是电压表，乙是电池，则甲就与L1串联，L1就相当于断路，不发光，故A不符合题意；
B．如果甲是电池，乙是电流表，乙就会将L2短路，L2就不会发光，故B不符合题意；
C．如果甲是电流表，乙是电池，两灯泡并联，甲电流表与灯泡L1串联，闭合开关后，两只灯泡都能发光，故C符合题意；
D．如果甲是电压表，乙是电流表，图中没有电源，两灯泡不可能发光，故D不符合题意。
