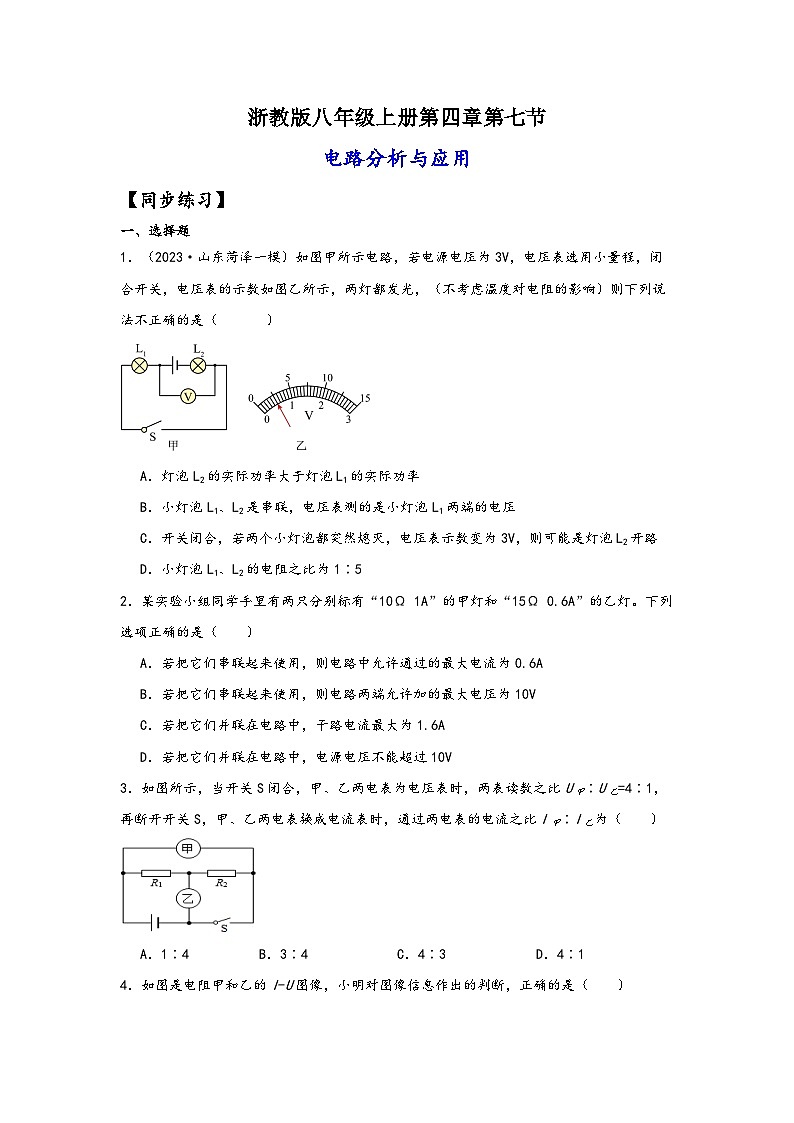

初中浙教版（2024）第7节 电路分析与应用课后测评

这是一份初中浙教版（2024）第7节 电路分析与应用课后测评，共35页。
【同步练习】
一、选择题
1．（2023·山东菏泽一模）如图甲所示电路，若电源电压为3V，电压表选用小量程，闭合开关，电压表的示数如图乙所示，两灯都发光，（不考虑温度对电阻的影响）则下列说法不正确的是（ ）

A．灯泡L2的实际功率大于灯泡L1的实际功率
B．小灯泡L1、L2是串联，电压表测的是小灯泡L1两端的电压
C．开关闭合，若两个小灯泡都突然熄灭，电压表示数变为3V，则可能是灯泡L2开路
D．小灯泡L1、L2的电阻之比为1∶5
2．某实验小组同学手里有两只分别标有“10Ω 1A”的甲灯和“15Ω 0.6A”的乙灯。下列选项正确的是（ ）
A．若把它们串联起来使用，则电路中允许通过的最大电流为0.6A
B．若把它们串联起来使用，则电路两端允许加的最大电压为10V
C．若把它们并联在电路中，干路电流最大为1.6A
D．若把它们并联在电路中，电源电压不能超过10V
3．如图所示，当开关S闭合，甲、乙两电表为电压表时，两表读数之比U甲∶U乙=4∶1，再断开开关S，甲、乙两电表换成电流表时，通过两电表的电流之比I甲∶I乙为（ ）
A．1∶4B．3∶4C．4∶3D．4∶1

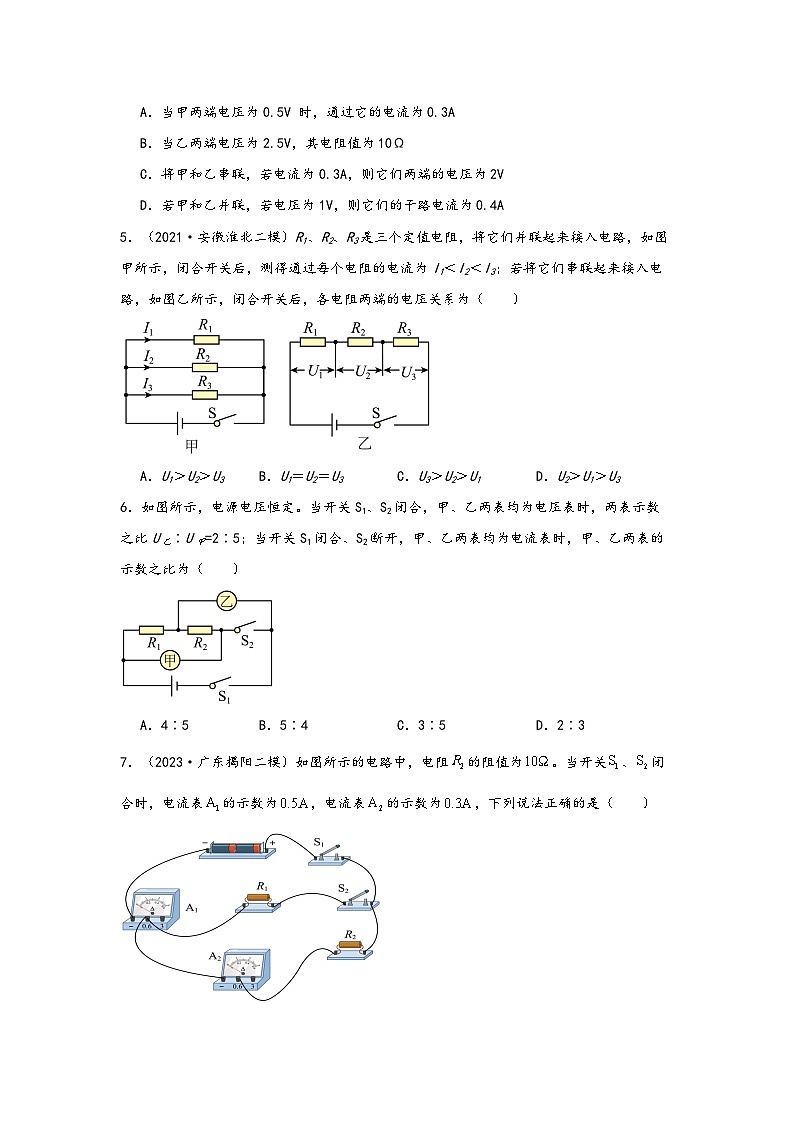

4．如图是电阻甲和乙的I-U图像，小明对图像信息作出的判断，正确的是（ ）
A．当甲两端电压为0.5V 时，通过它的电流为0.3A
B．当乙两端电压为2.5V，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
5．（2021·安徽淮北二模）R1、R2、R3是三个定值电阻，将它们并联起来接入电路，如图甲所示，闭合开关后，测得通过每个电阻的电流为I1＜I2＜I3；若将它们串联起来接入电路，如图乙所示，闭合开关后，各电阻两端的电压关系为（ ）

A．U1＞U2＞U3B．U1＝U2＝U3C．U3＞U2＞U1D．U2＞U1＞U3
6．如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U乙∶U甲=2∶5；当开关S1闭合、S2断开，甲、乙两表均为电流表时，甲、乙两表的示数之比为（ ）
A．4∶5B．5∶4C．3∶5D．2∶3
7．（2023·广东揭阳二模）如图所示的电路中，电阻的阻值为。当开关、闭合时，电流表的示数为，电流表的示数为，下列说法正确的是（ ）
A．电阻的阻值为 B．、闭合时，电流表测量的是的电流
C．、闭合时，通过电阻的电流为 D．开关断开时，电流表的示数变小

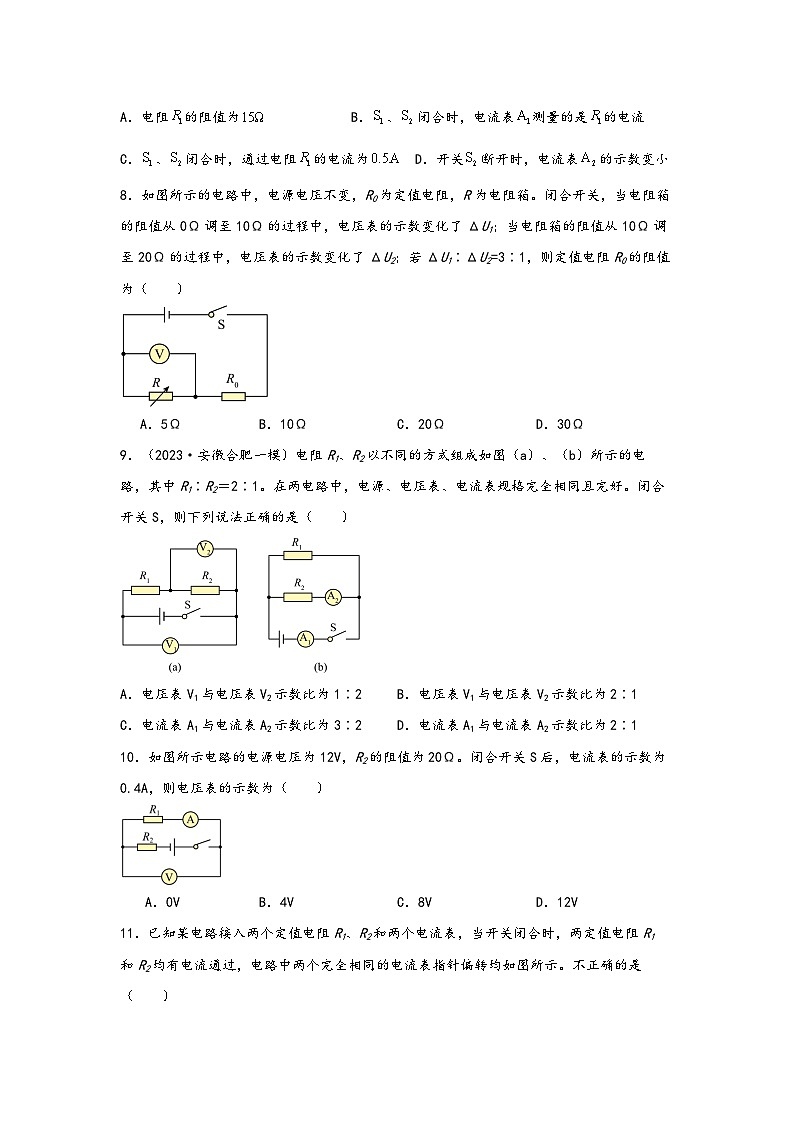

8．如图所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱。闭合开关，当电阻箱的阻值从0Ω调至10Ω的过程中，电压表的示数变化了ΔU1；当电阻箱的阻值从10Ω调至20Ω的过程中，电压表的示数变化了ΔU2；若ΔU1∶ΔU2=3∶1，则定值电阻R0的阻值为（ ）
A．5ΩB．10ΩC．20ΩD．30Ω
9．（2023·安徽合肥一模）电阻R1、R2以不同的方式组成如图（a）、（b）所示的电路，其中R1∶R2＝2∶1。在两电路中，电源、电压表、电流表规格完全相同且完好。闭合开关S，则下列说法正确的是（ ）
A．电压表V1与电压表V2示数比为1∶2 B．电压表V1与电压表V2示数比为2∶1
C．电流表A1与电流表A2示数比为3∶2 D．电流表A1与电流表A2示数比为2∶1
10．如图所示电路的电源电压为12V，R2的阻值为20Ω。闭合开关S后，电流表的示数为0.4A，则电压表的示数为（ ）
A．0VB．4VC．8VD．12V
11．已知某电路接入两个定值电阻R1、R2和两个电流表，当开关闭合时，两定值电阻R1和R2均有电流通过，电路中两个完全相同的电流表指针偏转均如图所示。不正确的是（ ）
A．两电阻可能是串联的 B．两电阻可能是并联的
C．如果已知通过R1的电流为0.3A，R2的电压是3V，则R2的电阻一定是10Ω
D．如果R1和R的电阻之比是5∶1，电压之比5∶1，则该通过两电阻电流之比为1∶1
12．如图，开关S闭合时，电压表示数为8V，开关S断开时，电压表示数为2V，则R1与R2的关系是（ ）
A．2R1=R2B．3R1=R2C．R1=R2D．R1=3R2
13．如图所示的电路中，R2的阻值为10 Ω。开关S1、S2闭合，电流表A2的示数为0.3 A，电流表A1的示数为0.5 A。开关S2断开时，下列说法正确的是（ ）
A．通过R1的电流为0.3 AB．电流表A1的示数为0.5 A
C．电流表A2的示数为0.5 AD．电阻R1的阻值为15 Ω
14.如图所示，R1、R2两电阻并联，接在4V的电源上，R1＝R2＝10Ω，下列说法正确的是（ ）
A．两条支路的电流都是0.4A B．干路电流为1.25A
C．U1＝U2＝2V D．总电阻为20Ω
15．（2023·山东临沂一模）如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，则下列说法正确的是（ ）
A．电源电压为14V B．灯L1两端电压为12V
C．灯L2两端电压为2.4V D．灯L1、L2电阻之比为1∶4
16．图中R1∶R2＝3∶1，闭合开关S1和S3，断开开关S2，此时R1与R2中通过的电流比以及R1与R2两端的电压比是（ ）
A．1∶3 3∶1 B．3∶1 1∶3 C．3∶1 1∶1 D．1∶3 1∶1
17．R1、R2两个电阻并联后接入电路中，通过它们的电流之比为2∶3，则R1∶R2等于（ ）
A．3∶2B．2∶3C．9∶4D．4∶9
18．通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。现将甲和乙并联后接在电压为2V的电源两端。下列分析正确的是（ ）
A．R甲=0.02Ω，R乙=0.1Ω B．U甲∶U乙=2∶1
C．I甲∶I乙=1∶2 D．如果两电阻串联接在3V电压两端，电路电流为0.2A
19．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则说法正确的是（ ）
A．经过L1的电流为0.3A B．经过L2的电流为1.2A
C．经过L1与L2的电流之比为4：1 D．灯L1与L2两端的电压之比为5：1
20．已知电阻R1∶R2=4∶3，将它们接在如图所示的电路中，闭合开关S后，通过它们的电流之比及它们两端的电压之比是（ ）
A． B．
C． D．
21．如图所示，电源电压不变，电阻R2=4Ω，闭合开关，小明在实验过程中仅记录了三只电表的示数，分别为1、3、4，但漏记了单位。关于所用电源的电压和电阻R1的阻值，下列判断正确的是（ ）
A．2V 2ΩB．5V 1ΩC．4V 1ΩD．4V 2Ω
22．如图所示，闭合开关S后，两个电压表的示数之比为5∶1，下列说法正确的是（ ）
A．R1、R2两端的电压之比为4∶1 B．R1、R2两个电阻的阻值之比为1∶4
C．通过R1、R2的电流之比为4∶1 D．R1、R2组成并联电路
23．（2023·安徽淮北三模）如图表示两电阻Ra和Rb的I﹣U关系图像。将Ra和Rb先后以图的甲图和乙图两种方式接在同一恒压电源上，流过它们的电流和它们两端电压与分别在图中标出。则下列判断正确的是（ ）
A．I1=I2=I3=I4 B．I3
