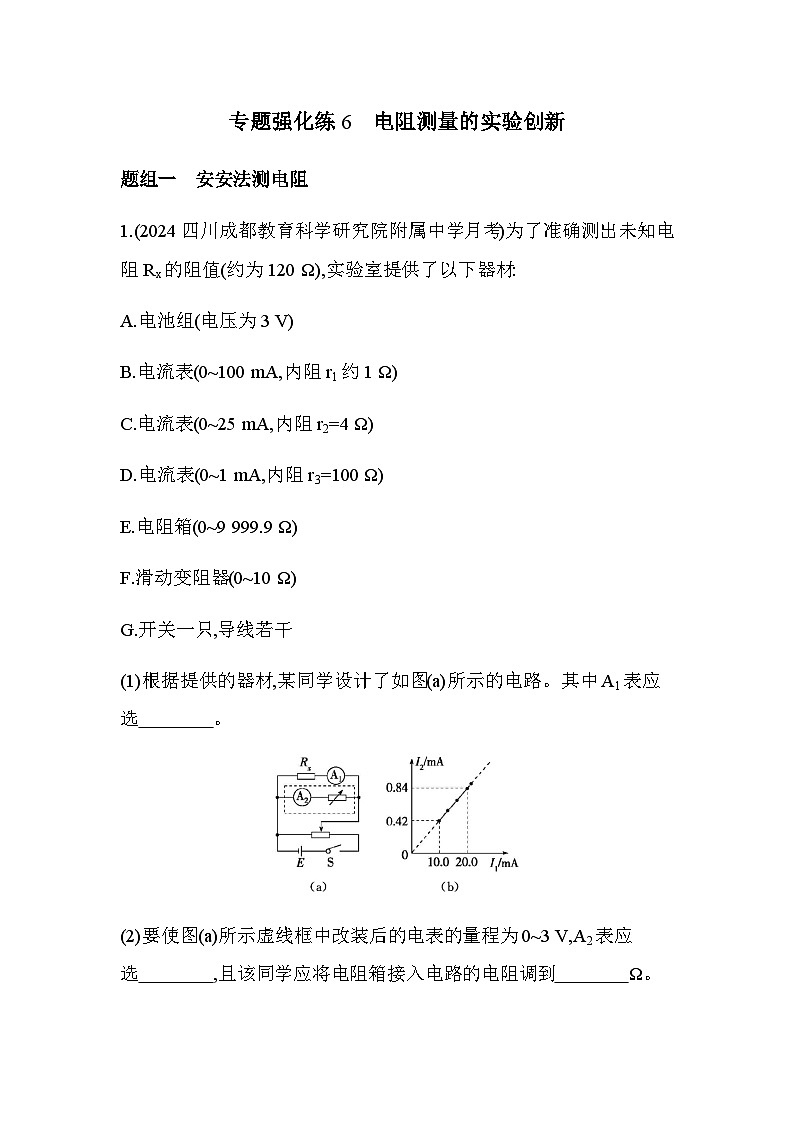

    人教版(江苏专用)高中物理必修第三册第十一章电路及其应用专题强化练6电阻测量的实验创新含答案第1页
    人教版(江苏专用)高中物理必修第三册第十一章电路及其应用专题强化练6电阻测量的实验创新含答案第2页

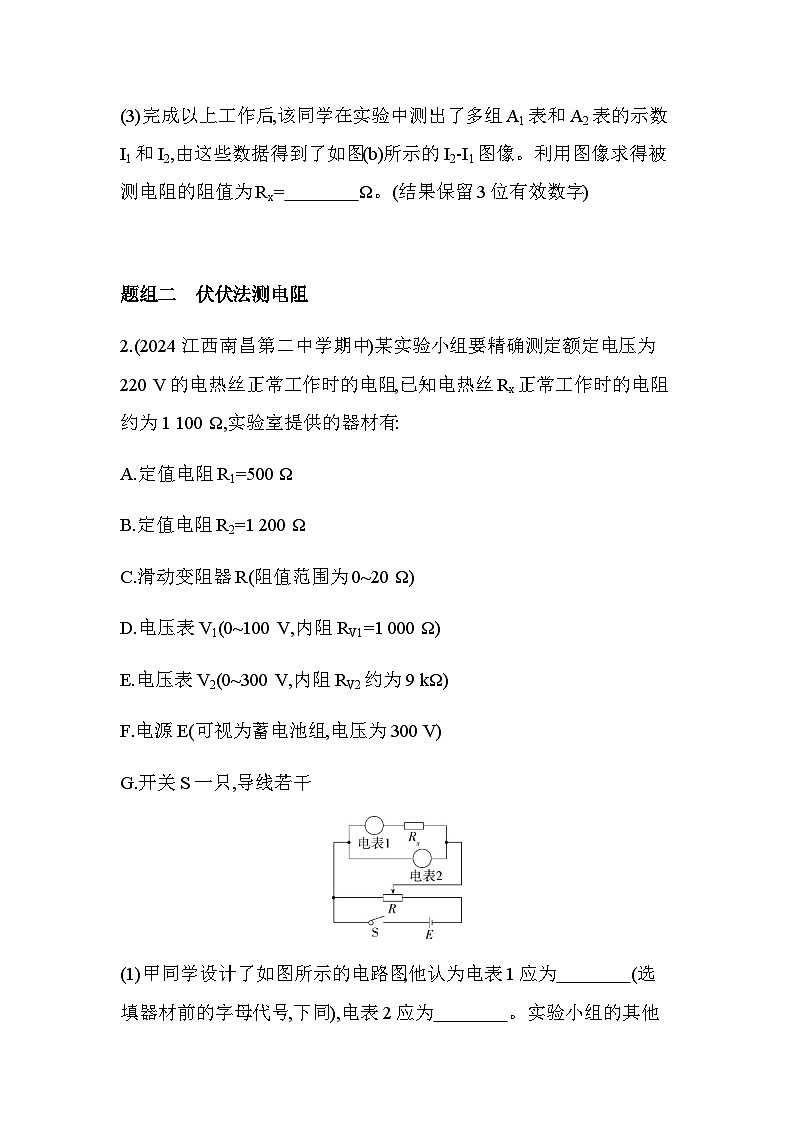

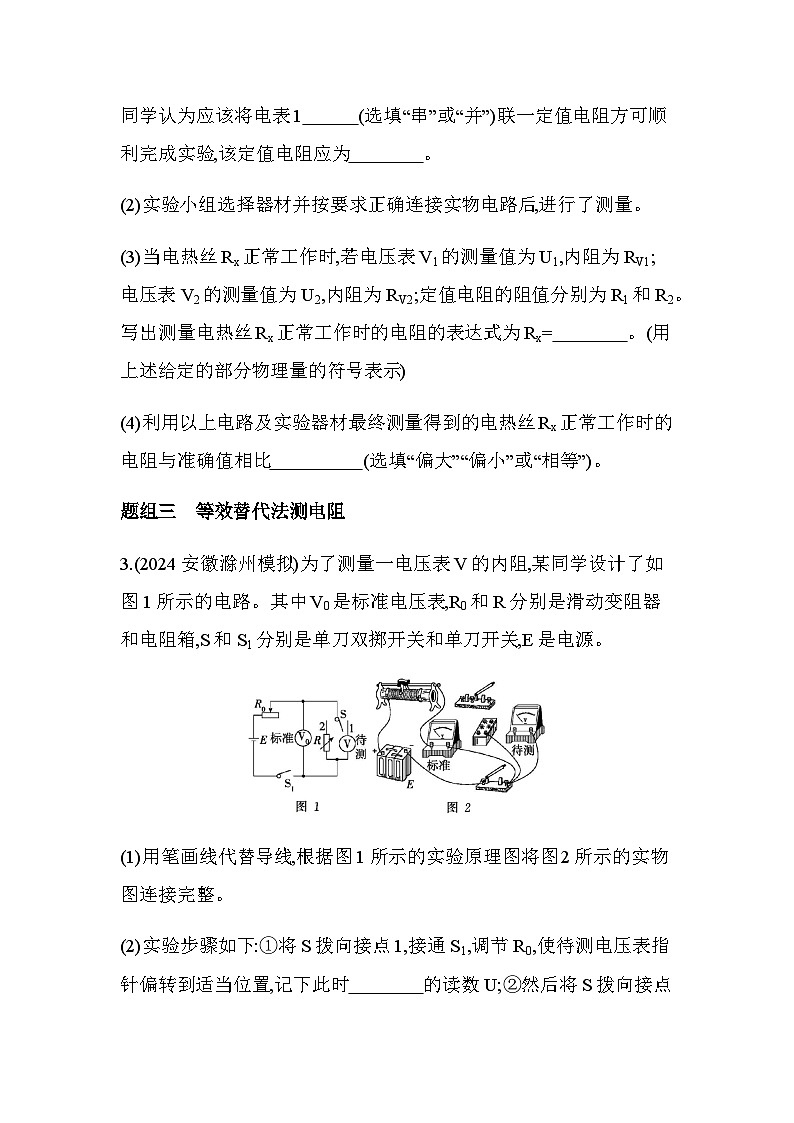

    人教版(江苏专用)高中物理必修第三册第十一章电路及其应用专题强化练6电阻测量的实验创新含答案第3页
    还剩6页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    人教版(江苏专用)高中物理必修第三册第十一章电路及其应用专题强化练6电阻测量的实验创新含答案

    展开

    这是一份人教版(江苏专用)高中物理必修第三册第十一章电路及其应用专题强化练6电阻测量的实验创新含答案,共9页。
    专题强化练6 电阻测量的实验创新题组一 安安法测电阻1.(2024四川成都教育科学研究院附属中学月考)为了准确测出未知电阻Rx的阻值(约为120 Ω),实验室提供了以下器材:A.电池组(电压为3 V)B.电流表(0~100 mA,内阻r1约1 Ω)C.电流表(0~25 mA,内阻r2=4 Ω)D.电流表(0~1 mA,内阻r3=100 Ω)E.电阻箱(0~9 999.9 Ω)F.滑动变阻器(0~10 Ω)G.开关一只,导线若干(1)根据提供的器材,某同学设计了如图(a)所示的电路。其中A1表应选    。  (2)要使图(a)所示虚线框中改装后的电表的量程为0~3 V,A2表应选    ,且该同学应将电阻箱接入电路的电阻调到    Ω。 (3)完成以上工作后,该同学在实验中测出了多组A1表和A2表的示数I1和I2,由这些数据得到了如图(b)所示的I2-I1图像。利用图像求得被测电阻的阻值为Rx=    Ω。(结果保留3位有效数字) 题组二 伏伏法测电阻2.(2024江西南昌第二中学期中)某实验小组要精确测定额定电压为220 V的电热丝正常工作时的电阻,已知电热丝Rx正常工作时的电阻约为1 100 Ω,实验室提供的器材有:A.定值电阻R1=500 ΩB.定值电阻R2=1 200 ΩC.滑动变阻器R(阻值范围为0~20 Ω)D.电压表V1(0~100 V,内阻RV1=1 000 Ω)E.电压表V2(0~300 V,内阻RV2约为9 kΩ)F.电源E(可视为蓄电池组,电压为300 V)G.开关S一只,导线若干(1)甲同学设计了如图所示的电路图,他认为电表1应为    (选填器材前的字母代号,下同),电表2应为    。实验小组的其他同学认为应该将电表1   (选填“串”或“并”)联一定值电阻方可顺利完成实验,该定值电阻应为    。 (2)实验小组选择器材并按要求正确连接实物电路后,进行了测量。(3)当电热丝Rx正常工作时,若电压表V1的测量值为U1,内阻为RV1;电压表V2的测量值为U2,内阻为RV2;定值电阻的阻值分别为R1和R2。写出测量电热丝Rx正常工作时的电阻的表达式为Rx=    。(用上述给定的部分物理量的符号表示) (4)利用以上电路及实验器材最终测量得到的电热丝Rx正常工作时的电阻与准确值相比     (选填“偏大”“偏小”或“相等”)。 题组三 等效替代法测电阻3.(2024安徽滁州模拟)为了测量一电压表V的内阻,某同学设计了如图1所示的电路。其中V0是标准电压表,R0和R分别是滑动变阻器和电阻箱,S和S1分别是单刀双掷开关和单刀开关,E是电源。 (1)用笔画线代替导线,根据图1所示的实验原理图将图2所示的实物图连接完整。(2)实验步骤如下:①将S拨向接点1,接通S1,调节R0,使待测电压表指针偏转到适当位置,记下此时    的读数U;②然后将S拨向接点2,保持R0不变,调节    ,使    ,记下此时R的读数;③多次重复上述过程,计算R读数的平均值,即为待测电压表内阻的测量值。 (3)实验测得电压表的阻值可能存在误差,除偶然误差外,还有哪些可能的原因?请写出其中一种可能的原因:          。 题组四 半偏法测电阻4.(2024河北部分高中联考)为将一只毫安表A(量程0~3 mA,内阻几十欧姆)改装成量程为0~1.5 V的电压表,实验室提供了下列器材:电源E(电压约6 V);滑动变阻器R1(0~50 Ω);滑动变阻器R2(0~5 kΩ);电阻箱R(0~999.9 Ω);开关两个;导线若干。某同学先按图示电路连接线路,测量表A的内阻。他的操作步骤如下:①将滑动变阻器的阻值调到最大,闭合S1后调节滑动变阻器的滑片,使表A的指针满偏;②闭合S2,保持滑动变阻器滑片的位置不变,调节电阻箱R的阻值,使表A的指针偏转到满偏刻度的12位置;③记下R的阻值为30.0 Ω。(1)上述实验中,滑动变阻器应选用   。 (2)表A的内阻测量值RA=    Ω,此测量值    (选填“大于”“等于”或“小于”)表A内阻的真实值。 (3)若取表A内阻的测量值RA进行计算,为达到改装的目的,可将表A与电阻箱R   (选填“串联”或“并联”),且将电阻箱R的阻值调到    Ω(结果保留到个位)。 题组五 电桥法测电阻5.(2024湖南岳阳月考)某同学利用如图(a)所示的电路测量一微安表(量程为0~100 μA,内阻大约为2 500 Ω)的内阻。可使用的器材有:两个滑动变阻器R1、R2(其中一个最大阻值为 20 Ω,另一个最大阻值为2 000 Ω);电阻箱Rz(最大阻值为99 999.9 Ω);电源E(电压约为1.5 V);开关S1和S2。C、D分别为两个滑动变阻器的滑片。图(a)图(b)(1)按原理图(a)将图(b)中的实物连线。(2)完成下列填空:①R1的最大阻值为    Ω(填“20”或“2 000”)。 ②为了保护微安表,闭合开关前,应将R1的滑片C滑到接近图(a)中滑动变阻器的   端(填“左”或“右”)对应的位置;将R2的滑片D置于中间位置附近。 ③将电阻箱Rz的阻值调节为2 500.0 Ω,接通S1。将R1的滑片置于适当位置,再反复调节R2的滑片D的位置。最终使得接通S2前后,微安表的示数保持不变,这说明S2接通前B与D所在位置的电势    (填“相等”或“不相等”)。 ④将电阻箱Rz和微安表位置对调,其他条件保持不变,调节R2阻值,发现Rz的阻值为2 601.0 Ω时,在接通S2前后,微安表的示数也保持不变。待测微安表的内阻为    Ω(结果保留到个位)。 答案与分层梯度式解析专题强化练6 电阻测量的实验创新1.答案 (1)C (2)D 2900 (3)122解析 (1)流过Rx的最大电流约为Imax=3120A=0.025A=25mA,所以A1表应选C。(2)A2表与电阻箱串联,当电压表使用,故其内阻应是一确定值,B电流表的内阻不确定,所以A2表应选D,电阻箱接入电路的电阻R'=3-1×10-3×1001×10-3Ω=2900Ω。(3)根据并联电路的特点可得I2(R'+r3)=I1(Rx+r2),整理得I2=Rx+r2R'+r3I1,可得I2-I1图像的斜率k=Rx+r2R'+r3,解得Rx=122Ω2.答案 (1)D E 并 A (3)U2-U1U1·RV1R1RV1+R1 (4)相等解析 (1)甲同学设计的电路是想用已知内阻的电压表V1来代替电流表,即电表1应选用D,电表2应选用E;但电热丝正常工作时的电流约为I=220V1100Ω=0.2A,电压表V1允许通过的最大电流为Im=1001000A=0.1A
