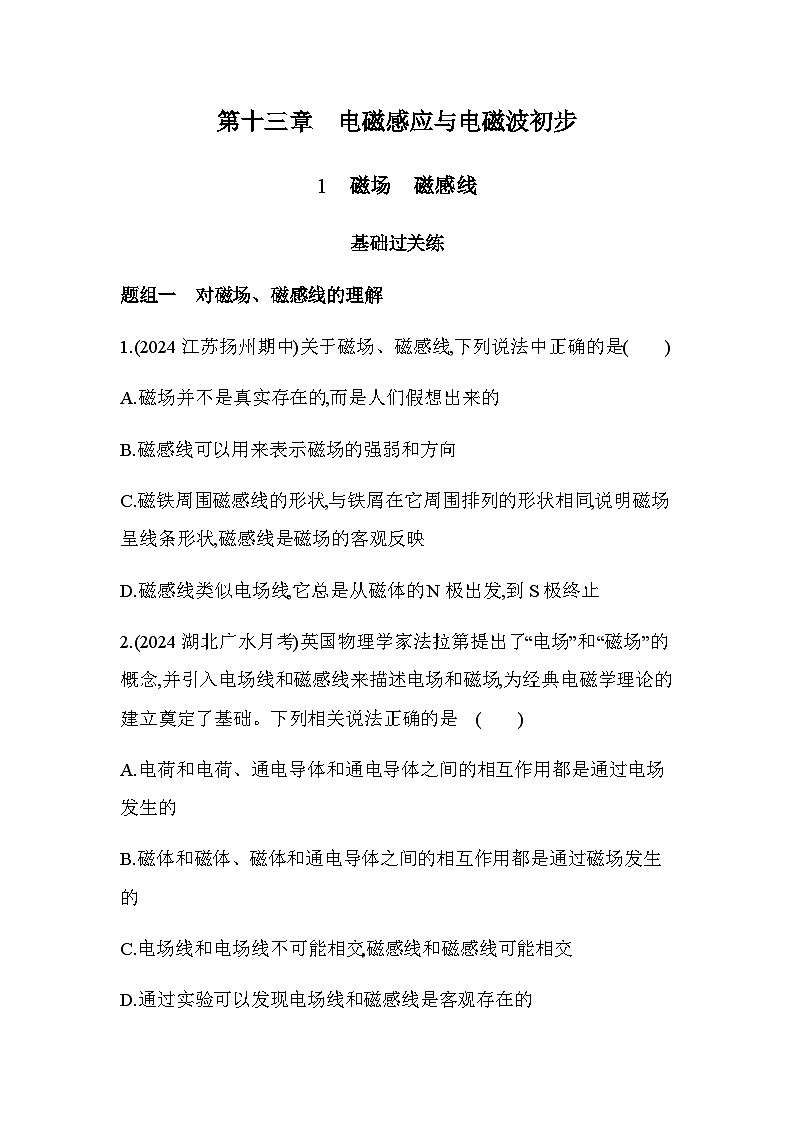

基础过关练
题组一 对磁场、磁感线的理解
1.(2024江苏扬州期中)关于磁场、磁感线,下列说法中正确的是( )
A.磁场并不是真实存在的,而是人们假想出来的
B.磁感线可以用来表示磁场的强弱和方向
C.磁铁周围磁感线的形状,与铁屑在它周围排列的形状相同,说明磁场呈线条形状,磁感线是磁场的客观反映
D.磁感线类似电场线,它总是从磁体的N极出发,到S极终止
2.(2024湖北广水月考)英国物理学家法拉第提出了“电场”和“磁场”的概念,并引入电场线和磁感线来描述电场和磁场,为经典电磁学理论的建立奠定了基础。下列相关说法正确的是 ( )
A.电荷和电荷、通电导体和通电导体之间的相互作用都是通过电场发生的
B.磁体和磁体、磁体和通电导体之间的相互作用都是通过磁场发生的
C.电场线和电场线不可能相交,磁感线和磁感线可能相交
D.通过实验可以发现电场线和磁感线是客观存在的

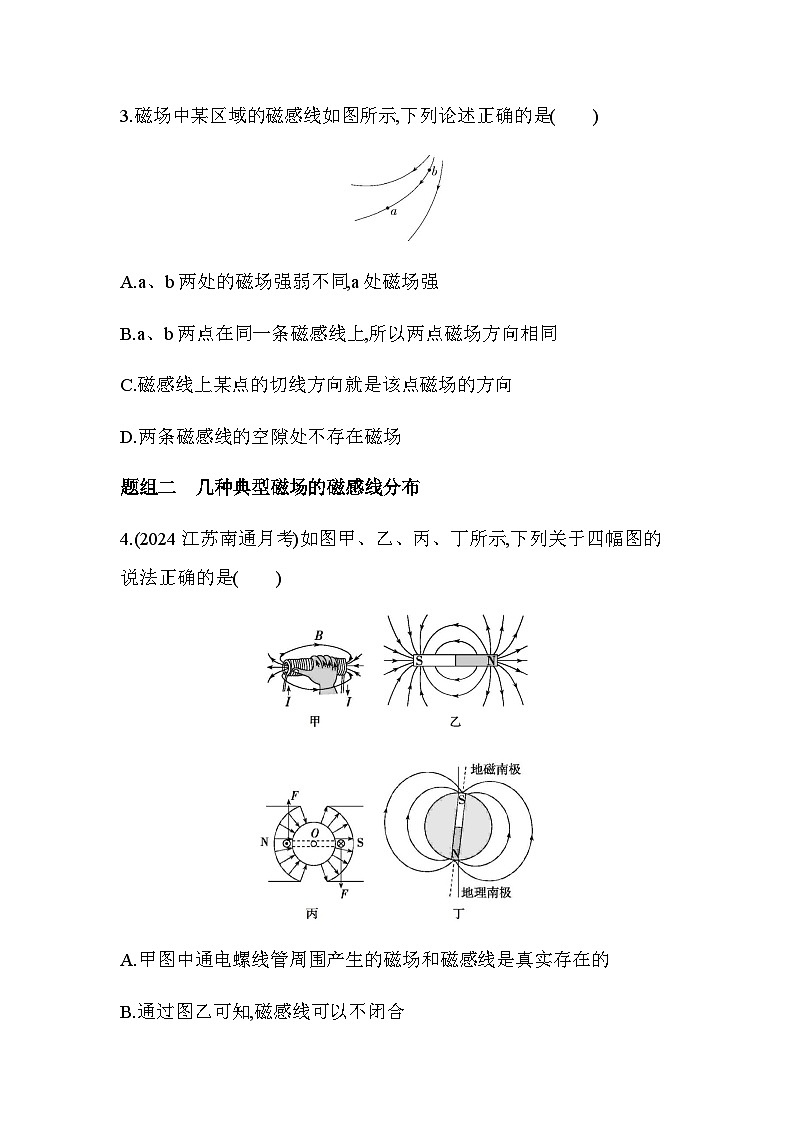

3.磁场中某区域的磁感线如图所示,下列论述正确的是( )
A.a、b两处的磁场强弱不同,a处磁场强
B.a、b两点在同一条磁感线上,所以两点磁场方向相同
C.磁感线上某点的切线方向就是该点磁场的方向
D.两条磁感线的空隙处不存在磁场
题组二 几种典型磁场的磁感线分布
4.(2024江苏南通月考)如图甲、乙、丙、丁所示,下列关于四幅图的说法正确的是( )


A.甲图中通电螺线管周围产生的磁场和磁感线是真实存在的
B.通过图乙可知,磁感线可以不闭合
C.丙图中的磁场是匀强磁场,线圈在磁场中受力大小始终不变
D.丁图中,将小磁针放在地球表面赤道位置处,可近似地认为小磁针静止时N极指向地理北极

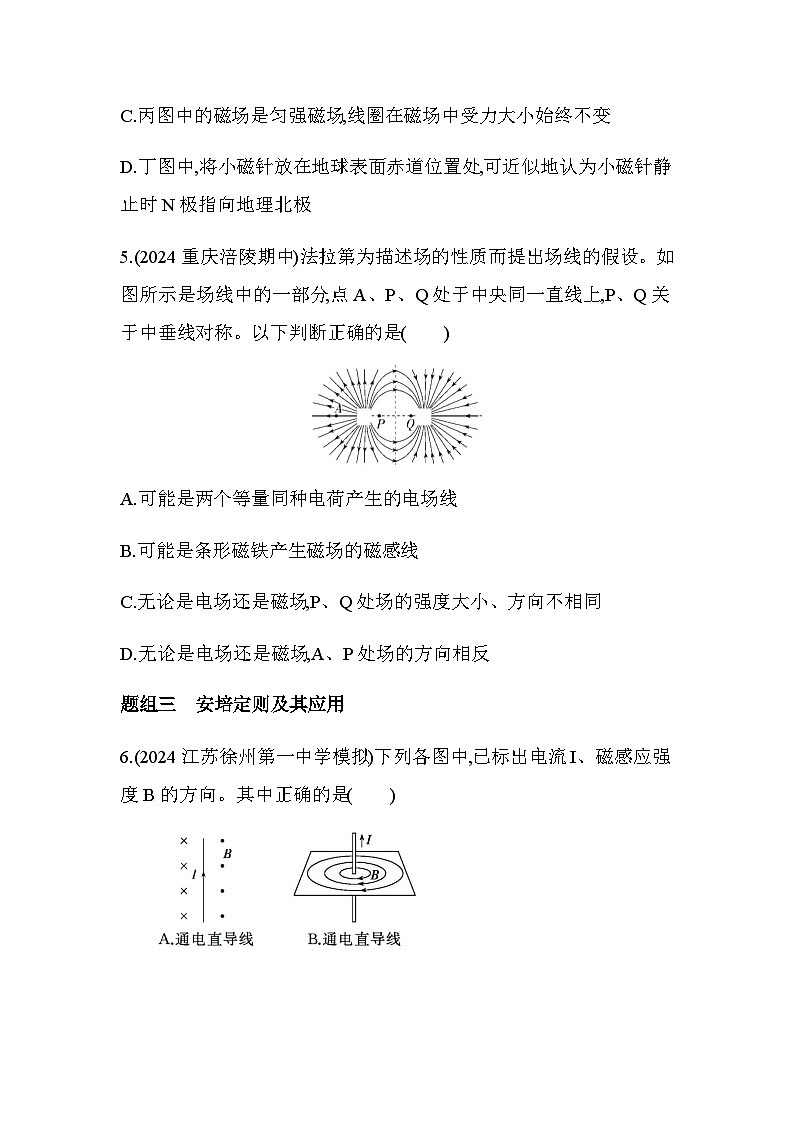

5.(2024重庆涪陵期中)法拉第为描述场的性质而提出场线的假设。如图所示是场线中的一部分,点A、P、Q处于中央同一直线上,P、Q关于中垂线对称。以下判断正确的是( )
A.可能是两个等量同种电荷产生的电场线
B.可能是条形磁铁产生磁场的磁感线
C.无论是电场还是磁场,P、Q处场的强度大小、方向不相同
D.无论是电场还是磁场,A、P处场的方向相反
题组三 安培定则及其应用
6.(2024江苏徐州第一中学模拟)下列各图中,已标出电流I、磁感应强度B的方向。其中正确的是( )


7.(2023江苏南通如皋期中)以下关于小磁针静止时N极指向描述正确的是( )
甲乙丙丁
A.甲图中N极垂直纸面向里
B.乙图中N极垂直纸面向外
C.丙图中N极水平向右(线圈内部)
D.丁图中N极指向地理南极
题组四 安培分子电流假说
8.(2024湖北仙桃田家炳中学期中)安培曾经提出分子环形电流的假说来解释为什么磁体具有磁性,他认为在物质微粒的内部存在着一种环形的分子电流,分子电流会形成磁场,使分子相当于一个小磁体(如图甲所示)。以下说法正确的是( )

A.这一假说能够说明磁可以生电
B.这一假说能够说明磁现象产生的电本质
C.用该假设解释地球的磁性,引起地磁场的环形电流方向如图乙所示
D.用该假设解释地球的磁性,引起地磁场的环形电流方向如图丙所示
题组五 动力学规律在磁场中的应用
9.(经典题)(2024重庆育才中学期中)弹簧测力计下挂一条形磁铁,其N极一端位于一通电螺线管的正上方,如图所示,下列说法正确的是( )
A.若a接电源正极,b接负极,测力计示数不变
B.若a接电源正极,b接负极,测力计示数增大
C.若b接电源正极,a接负极,测力计示数减小
D.若b接电源正极,a接负极,测力计示数增大
10.(2024江苏苏州南京航空航天大学苏州附属中学月考)如图甲所示,有一种磁悬浮地球仪,通电时地球仪会悬浮在空中,原理如图乙所示,底座内有一个线圈,地球仪内安装有磁铁,底座通电时能让地球仪悬浮在空中。下列说法正确的是( )

A.地球仪根据异名磁极互相排斥的原理工作
B.电路中的a端须连接直流电源的正极
C.线圈中的电流的方向可以周期性变化
D.增大线圈中的电流,地球仪悬浮的高度会降低
答案与分层梯度式解析
第十三章 电磁感应与电磁波初步
1 磁场 磁感线
基础过关练
1.B 磁场是客观存在的一种特殊物质,磁感线并不是真实存在的,而是人们假想出来的,A错误;磁感线的疏密表示磁场的强弱,磁感线的切线方向表示磁场的方向,B正确;磁感线是假想的曲线,磁铁周围磁感线的形状与铁屑在它周围排列的形状相同,并不能说明磁场呈线条形状,磁感线也不是磁场的客观反映,C错误;磁感线类似电场线,磁体外部磁感线从磁体的N极出发回到S极,内部磁感线从S极到N极,磁感线是闭合曲线,D错误。
2.B 电荷和电荷之间的相互作用是通过电场发生的,而通电导体和通电导体之间、磁体和磁体之间、磁体和通电导体之间的相互作用是通过磁场发生的,A错误,B正确;电场线和电场线不可能相交,磁感线和磁感线也不可能相交,C错误;电场线和磁感线都是人们假想的曲线,实际上电场线和磁感线都是不存在的,D错误。
3.C 由题图中磁感线的疏密可知a处磁场弱,b处磁场强,A错误;磁感线上某点的切线方向就是该点的磁场方向,a、b两点磁场方向不同,B错误,C正确;磁感线是假想的,实际不存在,在两条磁感线的空隙处存在磁场,D错误。
4.D 磁场是真实存在的,但磁感线是人们假想的,实际不存在,A错误;磁感线是闭合的,B错误;辐向磁场的磁感应强度方向和大小并不是处处相同的,不是匀强磁场,C错误;地磁的北极在地理的南极附近,地磁的南极在地理的北极附近,小磁针静止时N极指向地磁南极,由于磁偏角很小,所以可近似地认为放在赤道处的小磁针静止时N极指向地理北极,D正确。
5.B 由题图可知,场线从左侧的场源发出,指向右侧的场源,所以不可能是两个等量同种电荷产生的电场线,可能是条形磁铁产生磁场的磁感线或等量异种电荷产生的电场线,A错误,B正确。根据对称性可知,无论是电场还是磁场,P、Q处场的强度大小、方向均相同,C错误。若是电场,则A、P处电场强度方向相反;若是磁场,则P左侧为N极,Q右侧为S极,在磁体内部,磁感线由S极出发指向N极,所以此时A、P处场的方向相同,故D错误。
6.D 根据安培定则知,题图A中,通电直导线右边的磁场方向应垂直纸面向里,左边的磁场方向应垂直纸面向外;题图B中通电直导线形成的磁场方向应为逆时针方向(从上向下看);题图C中螺线管内部的磁场方向应该向右;题图D中圆环内部的磁场的方向向上。A、B、C错误,D正确。
7.C 由安培定则可知,甲图中小磁针所在位置的磁场方向垂直纸面向外,则小磁针N极垂直纸面向外,A错误;乙图中小磁针所在位置的磁场方向垂直纸面向里,则小磁针N极垂直纸面向里,B错误;丙图中小磁针所在位置的磁场方向水平向右,则小磁针N极水平向右,C正确;由于地磁场的北极在地理南极附近,故丁图中小磁针N极指向地理北极,D错误。
8.B 安培分子电流假说能够说明磁现象产生的电本质,即磁场是由运动的电荷产生的,B正确,A错误;由于地磁场的南极在地理的北极附近,地磁场的北极在地理的南极附近,由右手螺旋定则可知,引起地磁场的环形电流方向应是与赤道平面平行的顺时针方向(俯视)的,故C、D错误。
9.D 若a接电源正极,b接负极,螺线管中电流沿逆时针方向(俯视),由安培定则可知螺线管的上端相当于条形磁铁的N极,故磁铁与螺线管相互排斥,弹簧测力计示数减小,A、B错误;若b接电源正极,a接负极,由安培定则可知螺线管的上端相当于条形磁铁的S极,磁铁与螺线管相互吸引,弹簧测力计示数变大,C错误,D正确。
10.B 地球仪是根据同名磁极相互排斥的原理工作的,A错误;磁铁下端是S极,因此通电线圈上端应是S极,根据安培定则,可知电路中的a端须连接直流电源的正极,B正确;为使地球仪稳定悬浮在空中,线圈磁场方向应不变,线圈应通直流电,C错误;增大线圈中的电流,线圈与磁铁间的磁场力增大,则地球仪悬浮的高度会升高,D错误。
1.B
2.B
3.C
4.D
5.B
6.D
7.C
8.B
9.D
10.B
