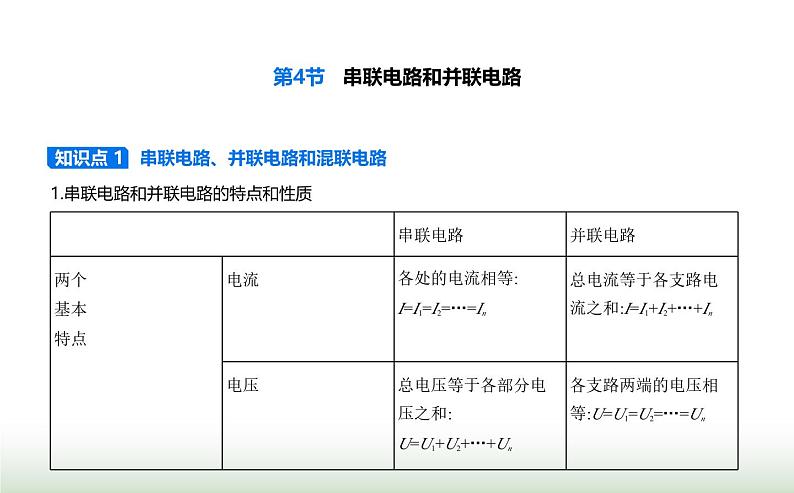

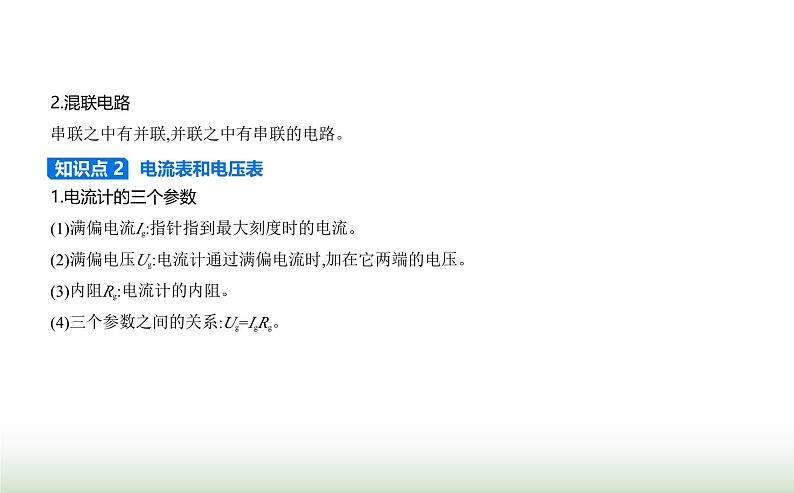

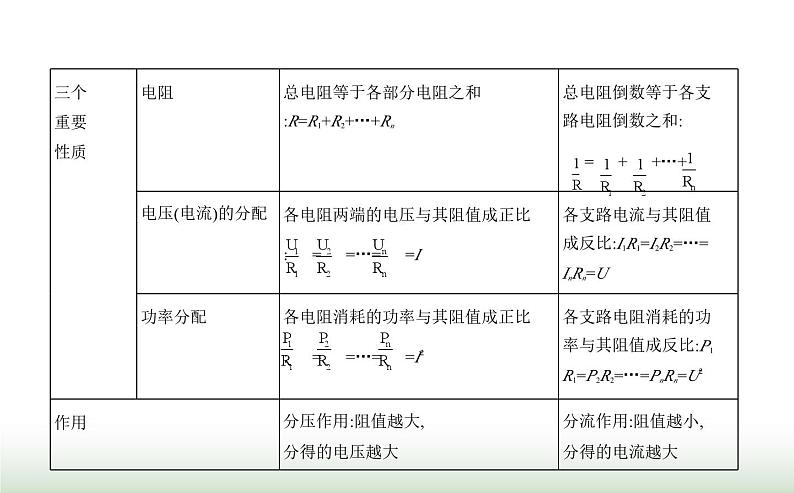

2.混联电路串联之中有并联,并联之中有串联的电路。1.电流计的三个参数(1)满偏电流Ig:指针指到最大刻度时的电流。(2)满偏电压Ug:电流计通过满偏电流时,加在它两端的电压。(3)内阻Rg:电流计的内阻。(4)三个参数之间的关系:Ug=IgRg。

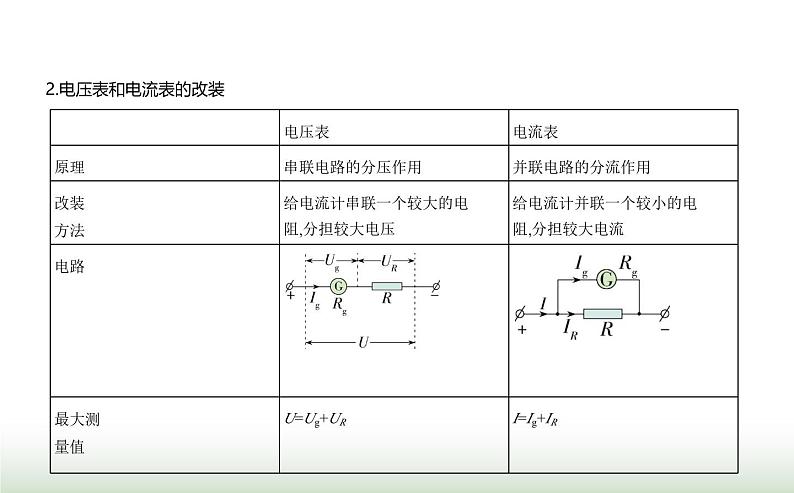

2.电压表和电流表的改装

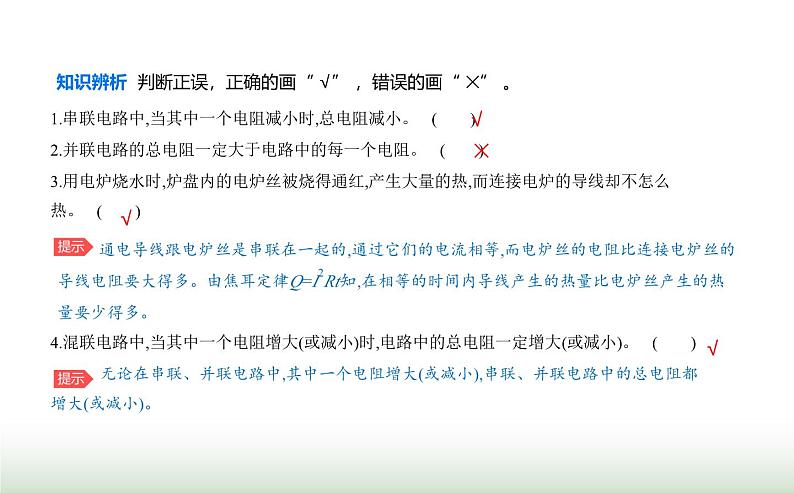

1.串联电路中,当其中一个电阻减小时,总电阻减小。 (　    )2.并联电路的总电阻一定大于电路中的每一个电阻。 (　    )3.用电炉烧水时,炉盘内的电炉丝被烧得通红,产生大量的热,而连接电炉的导线却不怎么 热。 (　    )4.混联电路中,当其中一个电阻增大(或减小)时,电路中的总电阻一定增大(或减小)。 (　    )  无论在串联、并联电路中,其中一个电阻增大(或减小),串联、并联电路中的总电阻都 增大(或减小)。
知识辨析 判断正误，正确的画“ √” ，错误的画“ ✕” 。
通电导线跟电炉丝是串联在一起的,通过它们的电流相等,而电炉丝的电阻比连接电炉丝的导线电阻要大得多。由焦耳定律Q=I2Rt知,在相等的时间内导线产生的热量比电炉丝产生的热量要少得多。

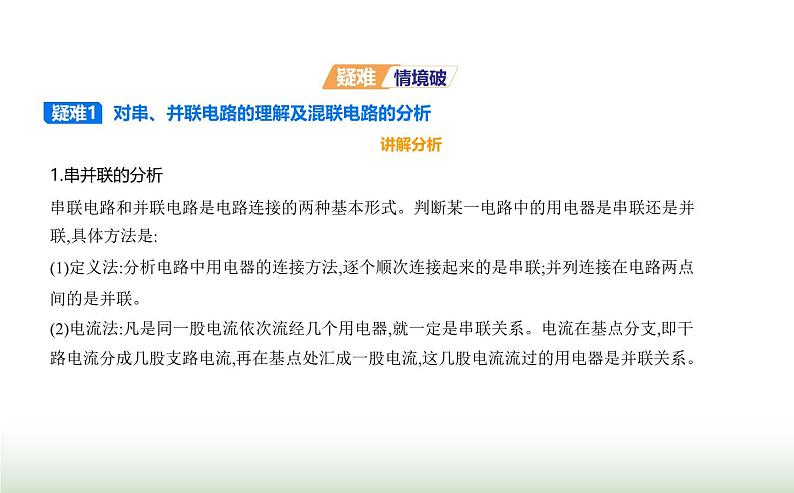

讲解分析1.串并联的分析串联电路和并联电路是电路连接的两种基本形式。判断某一电路中的用电器是串联还是并 联,具体方法是:(1)定义法:分析电路中用电器的连接方法,逐个顺次连接起来的是串联;并列连接在电路两点 间的是并联。(2)电流法:凡是同一股电流依次流经几个用电器,就一定是串联关系。电流在基点分支,即干 路电流分成几股支路电流,再在基点处汇成一股电流,这几股电流流过的用电器是并联关系。
(3)开路法:串联的几个用电器中任何一个用电器开路,其他用电器就没有电流通过;并联的几 个用电器中任何一个用电器开路,其他用电器仍有电流通过,各用电器间互不影响。2.混联电路的分析解决混联电路问题,关键是简化电路,可以将电路分解为串联部分和并联部分,再分别按串联 电路和并联电路的特点分析。基本方法是:先画出混联电路的等效电路,利用串、并联电路 的基本规律,灵活地选用恰当的物理公式进行计算。3.简化电路的原则(1)无电流的支路除去;(2)电势相等的各点合并;(3)理想导线可任意长短;(4)理想电流表电阻为零,理想电压表电阻为无穷大;
(5)电压稳定时电容器可认为断路。
典例 将两个相同的小量程电流表【1】,分别改装成了两个量程不同的大量程电流表A1、A2【2】, 若把A1、A2分别采用串联或并联的方式接入电路,如图所示,则闭合开关后,下列有关电表的 示数和电表指针偏转角度的说法正确的是 (　    )      A.图a中的A1、A2的示数相同B.图a中的A1、A2的指针偏角相同C.图b中的A1、A2的示数和偏角都不同D.图b中的A1、A2的指针偏角相同
信息提取    【1】两个相同的小量程电流表,说明当流过这两个小量程电流表的电流相同时, 指针的偏转情况是相同的。【2】分别改装成了两个量程不同的大量程电流表A1、A2,说明当指针的偏转情况相同时,指 针指示的示数并不相同。
思路分析    电流表A1、A2是由两个相同的小量程的电流表改装成的,并联时表头电压相等, 电流相等,指针偏转角度相同,量程大的读数大;串联时,A1、A2的示数相同,由于量程不同,内 阻不同,两电表两端的电压不同,流过表头的电流不同,指针偏转的角度不同。
