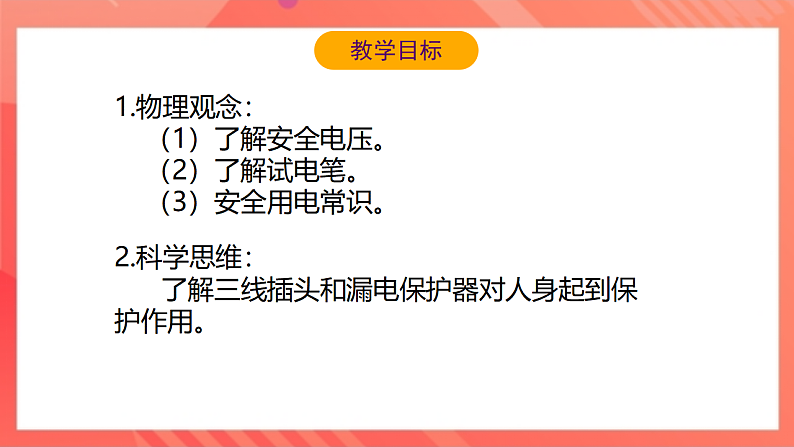

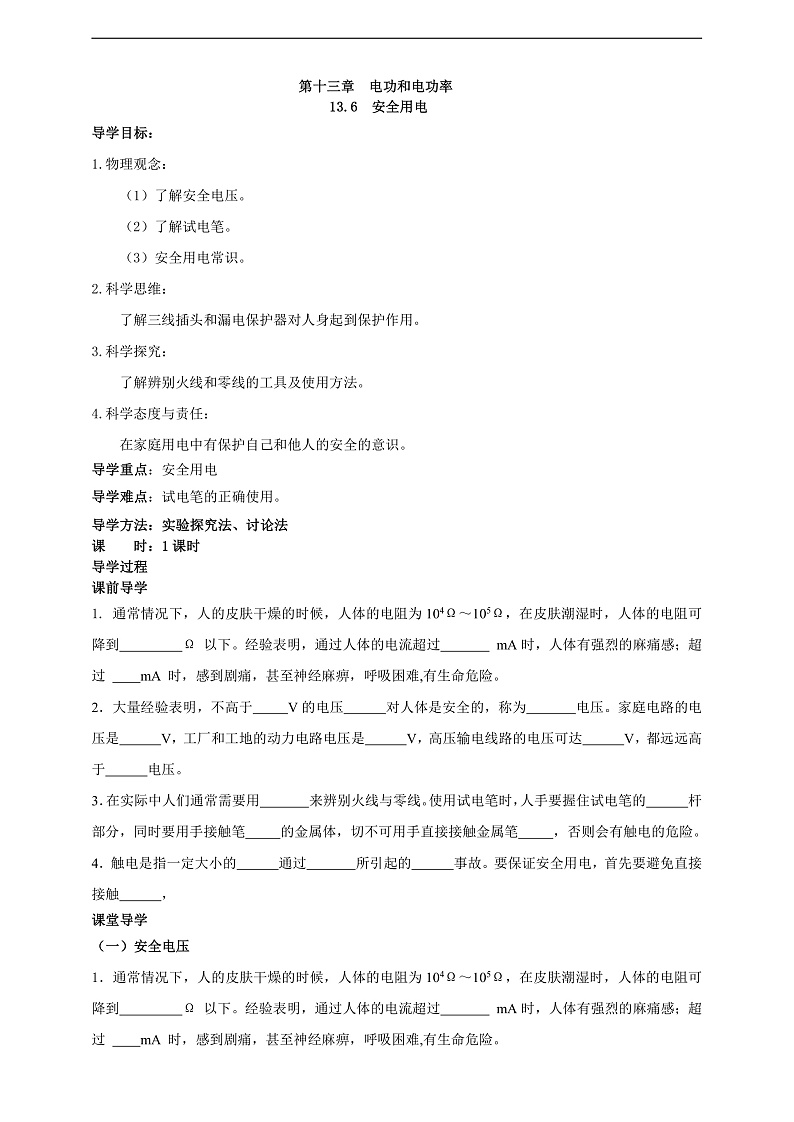

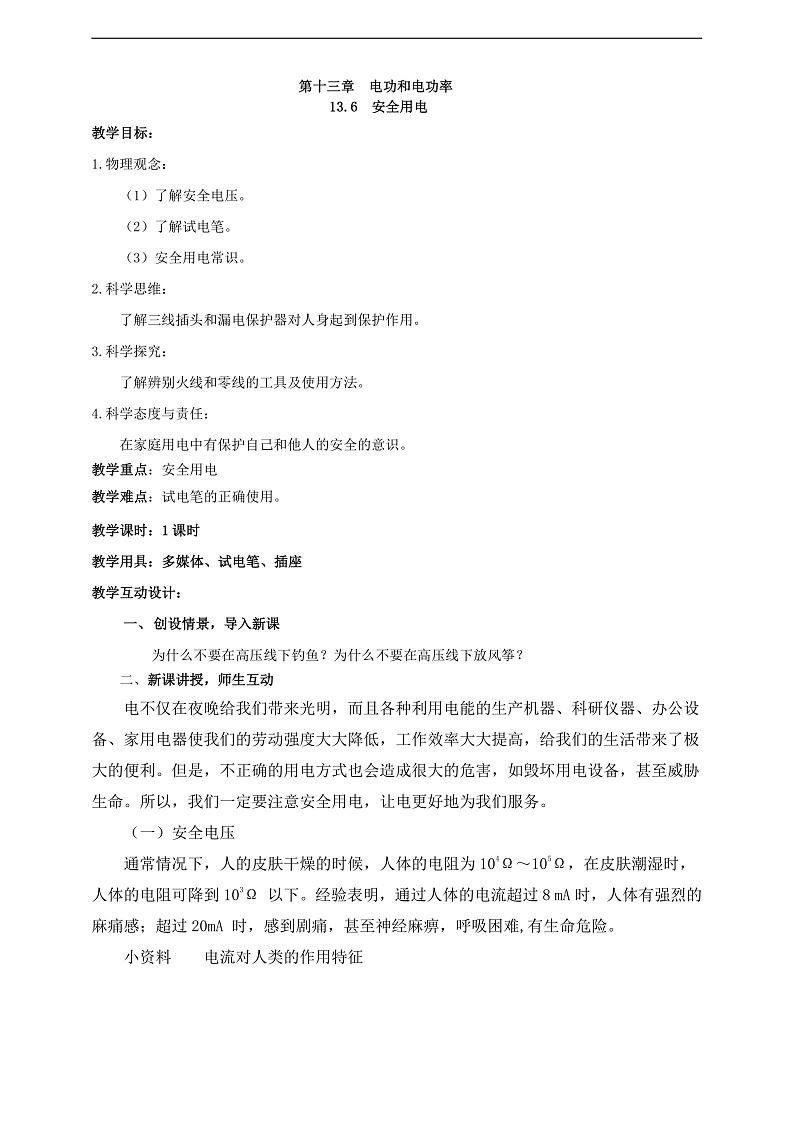

1.物理观念： （1）了解安全电压。 （2）了解试电笔。 （3）安全用电常识。
2.科学思维： 了解三线插头和漏电保护器对人身起到保护作用。
3.科学探究： 了解辨别火线和零线的工具及使用方法。
4.科学态度与责任： 在家庭用电中有保护自己和他人的安全的意识。

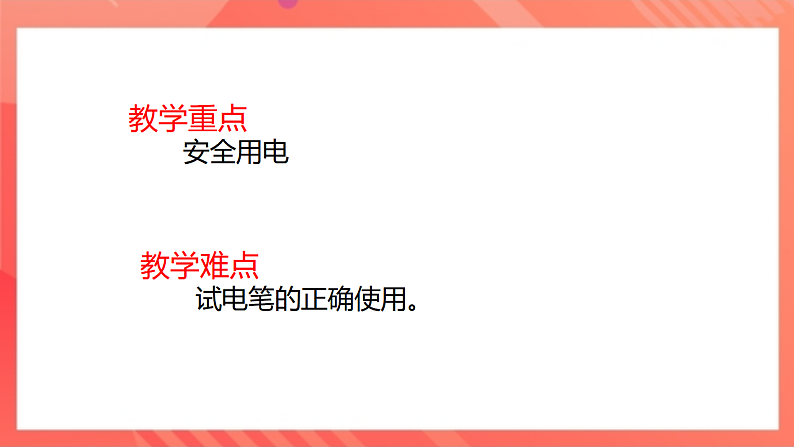

教学重点 安全用电
教学难点 试电笔的正确使用。

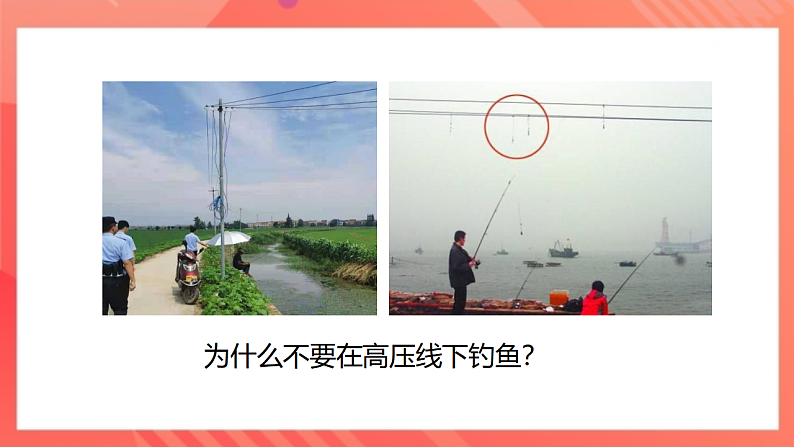

为什么不要在高压线下钓鱼？
为什么不要在高压线下放风筝？
电不仅在夜晚给我们带来光明，而且各种利用电能的生产机器、科研仪器、办公设备、家用电器使我们的劳动强度大大降低，工作效率大大提高，给我们的生活带来了极大的便利。但是，不正确的用电方式也会造成很大的危害，如毁坏用电设备，甚至威胁生命。所以，我们一定要注意安全用电，让电更好地为我们服务。
通常情况下，人的皮肤干燥的时候，人体的电阻为104Ω～105Ω，在皮肤潮湿时，人体的电阻可降到103Ω 以下。经验表明，通过人体的电流超过8 mA时，人体有强烈的麻痛感；超过20mA 时，感到剧痛，甚至神经麻痹，呼吸困难,有生命危险。

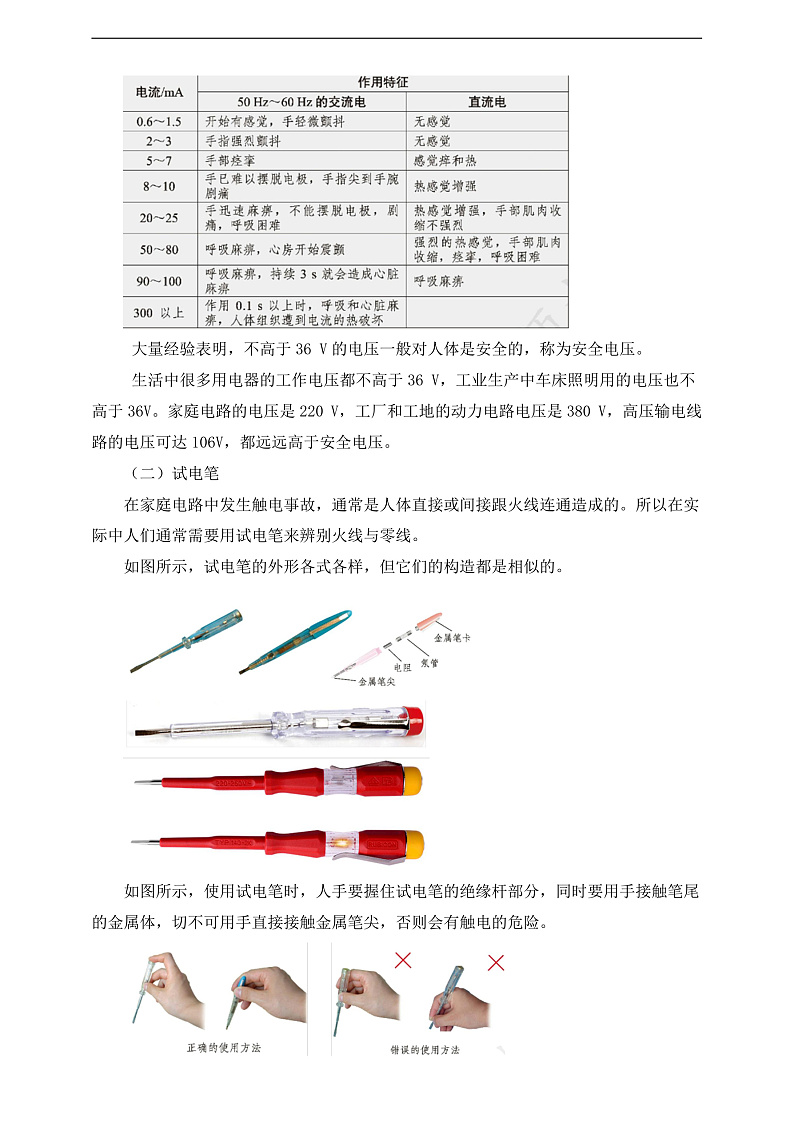

小资料 电流对人类的作用特征
大量经验表明，不高于36 V的电压一般对人体是安全的，称为安全电压。 生活中很多用电器的工作电压都不高于36 V，工业生产中车床照明用的电压也不高于36V。家庭电路的电压是220 V，工厂和工地的动力电路电压是380 V，高压输电线路的电压可达106V，都远远高于安全电压。
在家庭电路中发生触电事故，通常是人体直接或间接跟火线连通造成的。所以在实际中人们通常需要用试电笔来辨别火线与零线。如图所示，试电笔的外形各式各样，但它们的构造都是相似的。
在实际中人们通常需要用试电笔来辨别火线与零线。如图所示，试电笔的外形各式各样，但它们的构造都是相似的。
如图所示，使用试电笔时，人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体，切不可用手直接接触金属笔尖，否则会有触电的危险。

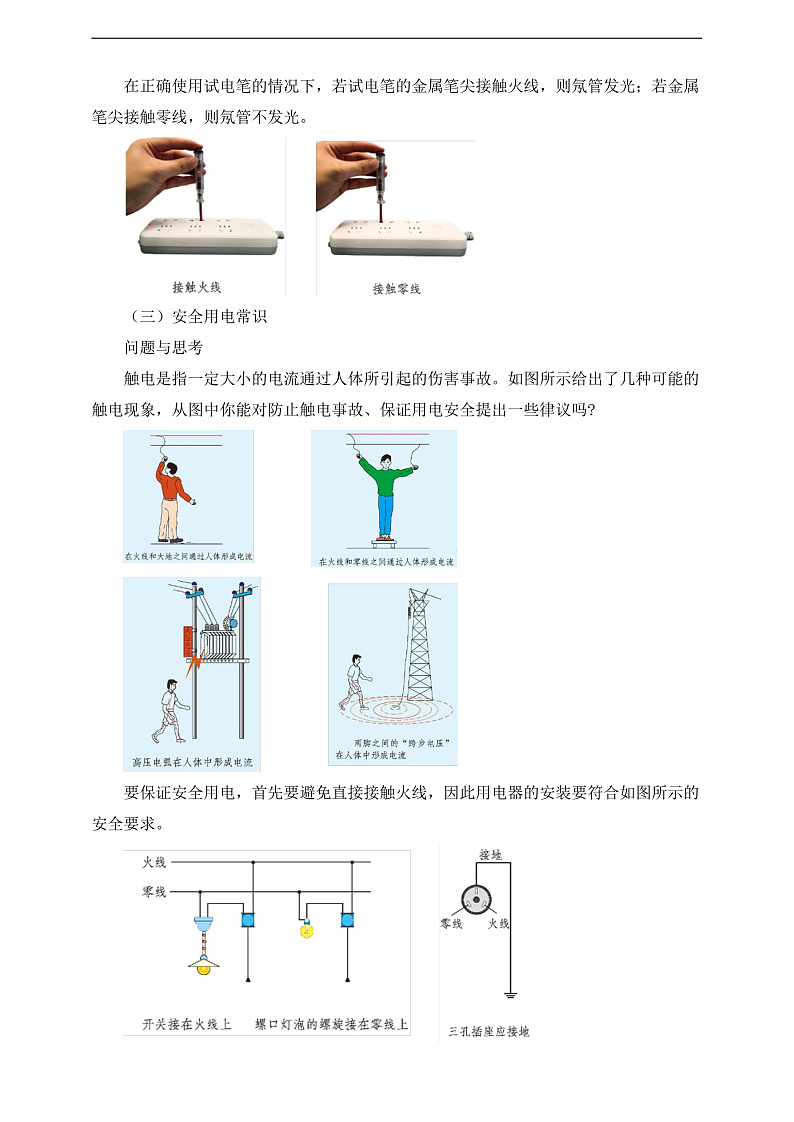

在正确使用试电笔的情况下，若试电笔的金属笔尖接触火线，则氖管发光；若金属笔尖接触零线，则氖管不发光。
三、安全用电常识
问题与思考 触电是指一定大小的电流通过人体所引起的伤害事故。如图所示给出了几种可能的触电现象，从图中你能对防止触电事故、保证用电安全提出一些律议吗?
问题与思考 如图所示给出了几种可能的触电现象，从图中你能对防止触电事故、保证用电安全提出一些律议吗?
要保证安全用电，首先要避免直接接触火线，因此用电器的安装要符合如图所示的安全要求。
同时还要注意避免那些本来不带电的物体带了电，或本来绝缘的物体变成了导体(如图所示)。
对于安全用电必须做到“四不”，即不接触低压带电体、不靠近高压带电体、不弄湿用电器、不损坏绝缘层。一旦发生触电事故，应立即断开电源开关，切断电路，或用绝缘体将电线挑开，使触电者与电源脱离，并进行现场抢救(如图所示)。

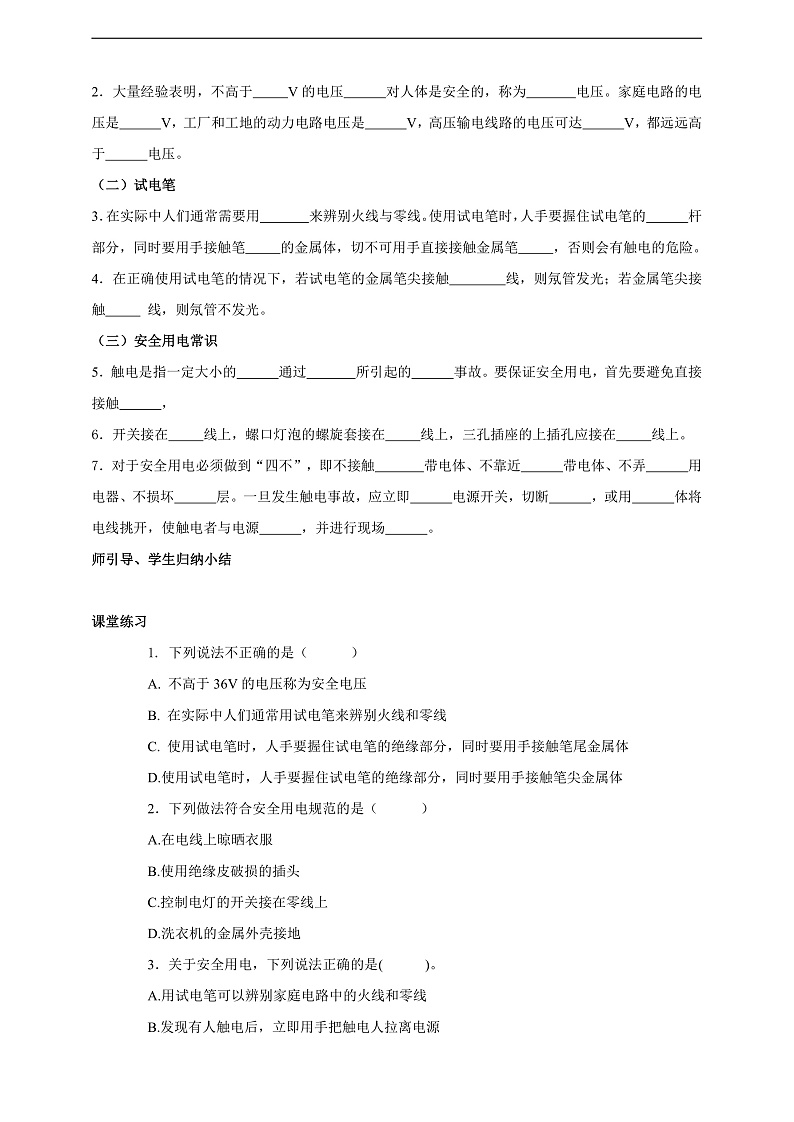

1.下列说法不正确的是（ ）A. 不高于36V的电压称为安全电压 B. 在实际中人们通常用试电笔来辨别火线和零线 C. 使用试电笔时，人手要握住试电笔的绝缘部分，同时要用手接触笔尾金属体 D.使用试电笔时，人手要握住试电笔的绝缘部分，同时要用手接触笔尖金属体
2.下列做法符合安全用电规范的是（ ）A.在电线上晾晒衣服 B.使用绝缘皮破损的插头 C.控制电灯的开关接在零线上 D.洗衣机的金属外壳接地
3.关于安全用电，下列说法正确的是( )。A.用试电笔可以辨别家庭电路中的火线和零线B.发现有人触电后，立即用手把触电人拉离电源C.熔丝被烧断，一定要在总开关闭合的情况下更换D.熔丝被烧断后，可用铜丝代替熔丝接上
4.如图所示画出了螺口灯泡和开关的的三种不同接法，下列说法正确的是( )A.甲正确B.乙正确C.丙正确D.都不正确
5.下列做法符合安全用电规范的是（ ）A.在高压下线放风筝 B.在高压线下钓鱼 C.三孔插座应接地线 D.发现有人触电，立即用手拉开触电者
1. 电对人造成的伤害程度与通过人体电流大小及持续时间有关。人体是导体。电压越高越危险。不高于36V的电压称为安全电压。 2.人们通常用试电笔辨别火线与零线。手握着试电笔绝缘杆，同时接触笔尾金属体，笔尖接触电线，氖管发光，接触的是火线。 3.常见触电事故：火线—人体—零线；火线—人体—大地；高压电弧触电；跨步电压触电。 4.安全用电原则：不接触低压带电体，不靠近高压带电体；更换灯泡、搬动电器前断开电源开关。不弄湿电器，不损坏绝缘层。
1.课堂作业P134.T2
2.家庭作业P133-134.T1、T3、T4、T5。
