（1）什么是电磁感应现象？
（2）产生感应电流的条件是什么？
（3）下图所示的两个电路，闭合电路，电流表指针都能发生偏转，请比较两个电路的异同。
闭合回路的磁通量发生变化
试从本质上比较甲、乙两电路有何异同？
相同点：两电路都是闭合的，有电流
不同点：甲中有电池（电源）,乙中有螺线管（相当于电源）
产生电动势的线圈相当于电源
1、定义：在电磁感应现象中产生的电动势叫感应电动势（E）。产生感应电动势的那部分导体相当于电源。 2、产生条件：只要穿过电路的磁通量发生变化，电路中就产生感应电动势。3、方向判断：在内电路中，由电源的负极指向正极，跟内电路的电流方向一致。
①有感应电流一定存在感应电动势；②有感应电动势不一定存在感应电流。
猜想：感应电动势的大小可能跟磁通量的变化快慢有关。
影响感应电动势大小的因素
磁通量变化量∆Φ = Φ2 – Φ1
则在∆t = t2- t1时间内，
设在t1时刻的磁通量为Φ1，在t2时刻的磁通量为Φ2，
实验结论：感应电动势的大小由磁通量变化率决定。

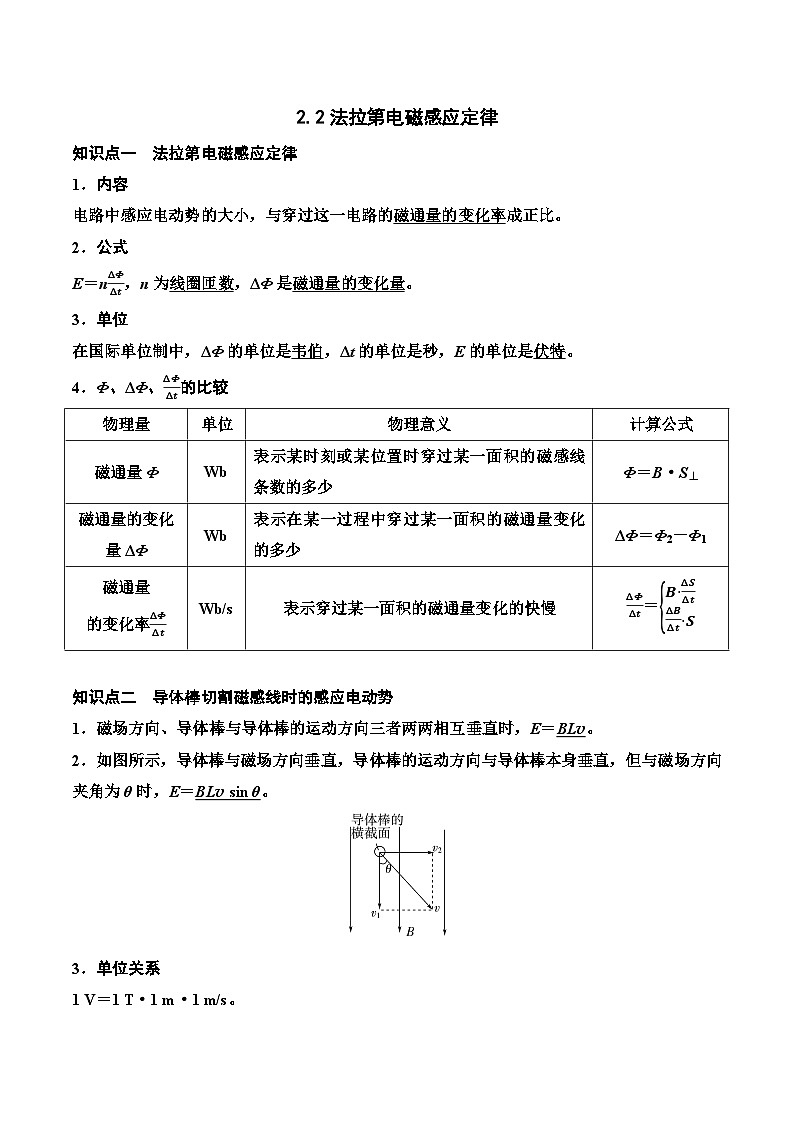

1、内容：电路中感应电动势的大小，与穿过这一电路的磁通量变化率成正比。
磁通量、磁通量变化量和磁通量变化率的比较
某时刻穿过磁场中某个面的磁感线条数
穿过某个面的磁通量的变化
表示磁场中穿过某个面的磁通量变化的快慢
1、内容：电路中感应电动势的大小，与穿过这一电路的磁通量变化率成正比。
3、感应电动势的单位：伏特（V）
【说明】①ΔΦ取绝对值，不涉及正负；②E为平均值，方向另行判断。
公式 的变形：
回路在时间t内增大的面积为：
穿过回路的磁通量的变化为：
（v是相对于磁场的速度）
导体切割磁感线时的感应电动势
如图所示闭合线框一部分导体bc长L，处于匀强磁场中，磁感应强度是B，bc以速度v匀速切割磁感线，求产生的感应电动势。
若导体运动方向跟磁感应强度方向有夹角(导体斜切磁感线)
【注意】1、导线运动方向和磁感线平行时, E=0。2、导线的长度L应为有效长度(如果不是直导线，则L为导体首尾相连的线段在垂直于速度方向上的投影)。3、速度v为平均值(瞬时值), E就为平均值(瞬时值)。

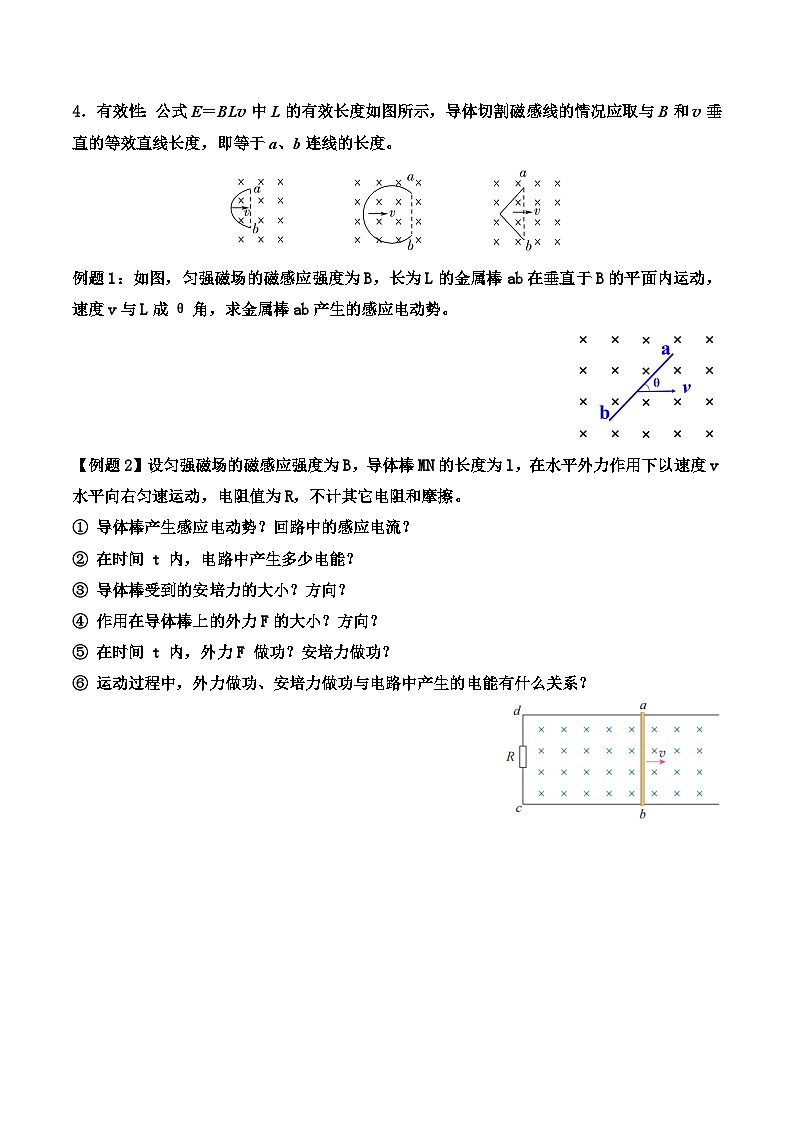

例题1：如图，匀强磁场的磁感应强度为B，长为L的金属棒ab在垂直于B的平面内运动，速度v与L成θ角，求金属棒ab产生的感应电动势。
在磁场中运动的一段导体
若速度为平均速度，求的是平均时电动势；若速度为瞬时速度，求的是瞬时电动势。
只适用于一段导体切割磁感线的情况
【例题2】设匀强磁场的磁感应强度为B，导体棒MN的长度为l，在水平外力作用下以速度v水平向右匀速运动，电阻值为R，不计其它电阻和摩擦。
① 导体棒产生感应电动势？回路中的感应电流？
感应电动势 E = Blv
② 在时间 t 内，电路中产生多少电能？
③ 导体棒受到的安培力的大小？方向？
安培力
④ 作用在导体棒上的外力F的大小？方向？
⑥ 运动过程中，外力做功、安培力做功与电路 中产生的电能有什么关系？
综合②⑤分析：外力做功等于克服安培力做功，等于电路中产生的电能。
⑤ 在时间 t 内，外力F 做功？安培力 做功？

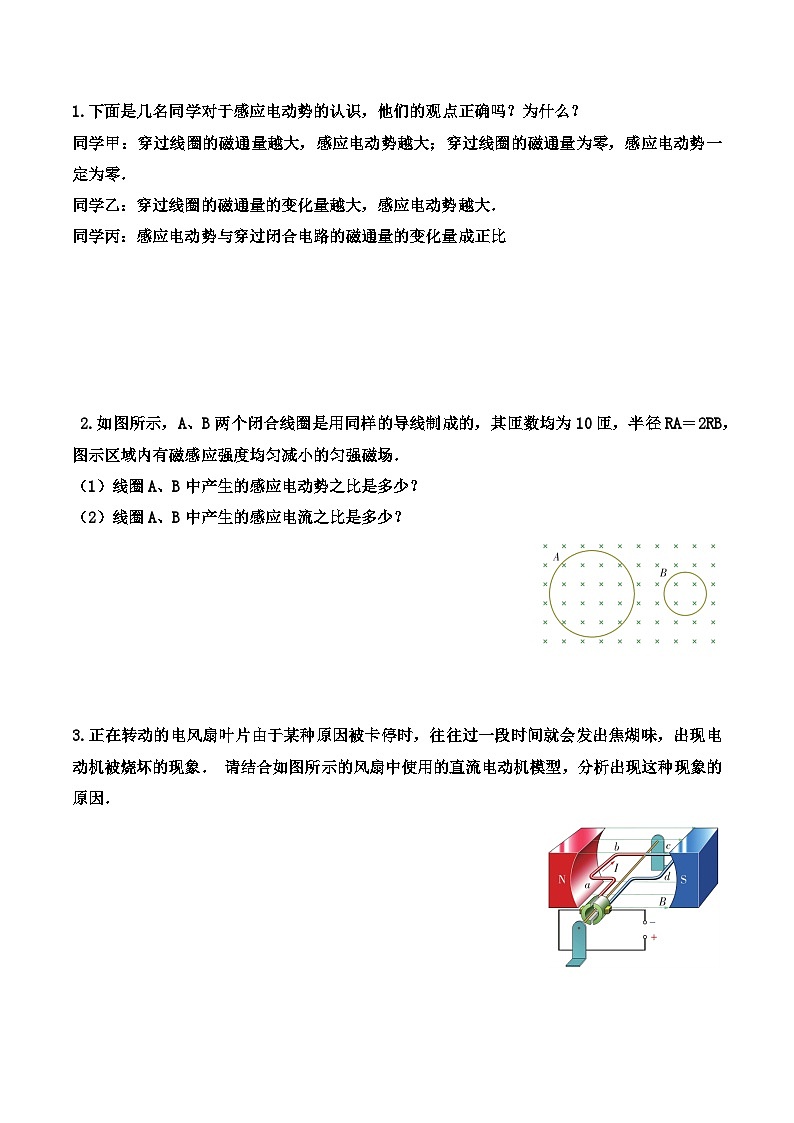

1.下面是几名同学对于感应电动势的认识，他们的观点正确吗？为什么？同学甲：穿过线圈的磁通量越大，感应电动势越大；穿过线圈的磁通量为零，感应电动势一定为零．同学乙：穿过线圈的磁通量的变化量越大，感应电动势越大．同学丙：感应电动势与穿过闭合电路的磁通量的变化量成正比
三名同学的观点均是错误的．
2.如图所示，A、B两个闭合线圈是用同样的导线制成的，其匝数均为10匝，半径RA＝2RB，图示区域内有磁感应强度均匀减小的匀强磁场．（1）线圈A、B中产生的感应电动势之比是多少？（2）线圈A、B中产生的感应电流之比是多少？
3.正在转动的电风扇叶片由于某种原因被卡停时，往往过一段时间就会发出焦煳味，出现电动机被烧坏的现象． 请结合如图所示的风扇中使用的直流电动机模型，分析出现这种现象的原因．
解：电风扇由于某种原因被卡停，对旋转磁场产生阻力，电阻较小的电感线圈直接接在电源两端，电感线圈中电流增大，铜丝外层包裹的绝缘漆就会因过热软化，甚至脱落，严重时会造成短路。因此会有烧焦味，出现电动机被烧坏的现象。
4.半径为R的半圆形导线在匀强磁场B中，以速度v向右匀速运动时，求半圆形导线产生的感应电动势E。
E = B·2R·v=2BRv
有效长度---弯曲导线在垂直速度方向上的投影长度
半圆形导线产生的感应电动势
