高中物理鲁科版 (2019)选择性必修 第二册第3节 洛伦兹力的应用完整版ppt课件

这是一份高中物理鲁科版 (2019)选择性必修 第二册第3节 洛伦兹力的应用完整版ppt课件，共23页。PPT课件主要包含了旧知回顾，巩固提升，生活实例，洛伦兹力的应用等内容，欢迎下载使用。

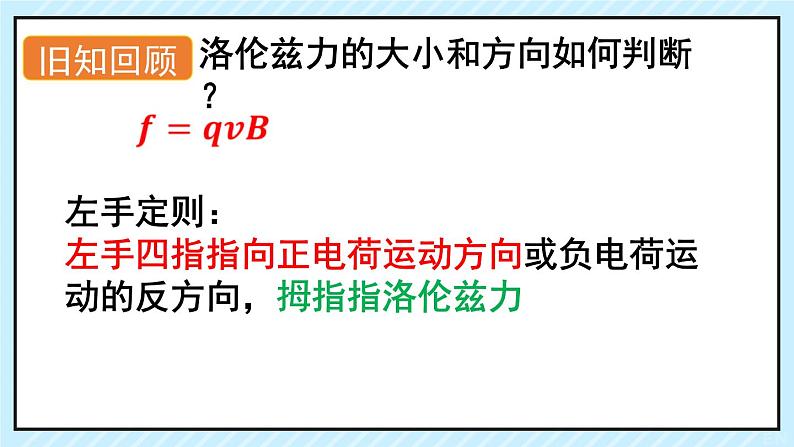

洛伦兹力的大小和方向如何判断？
左手定则：左手四指指向正电荷运动方向或负电荷运动的反方向，拇指指洛伦兹力

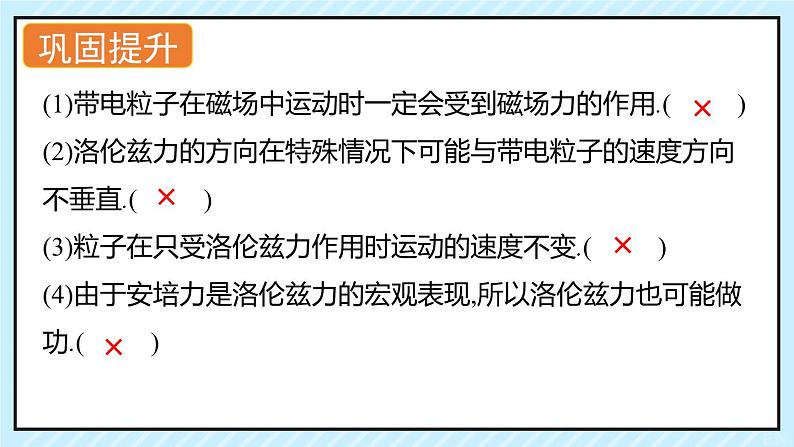

(1)带电粒子在磁场中运动时一定会受到磁场力的作用.( 　)(2)洛伦兹力的方向在特殊情况下可能与带电粒子的速度方向不垂直.( 　)(3)粒子在只受洛伦兹力作用时运动的速度不变.( 　)(4)由于安培力是洛伦兹力的宏观表现,所以洛伦兹力也可能做功.( 　)

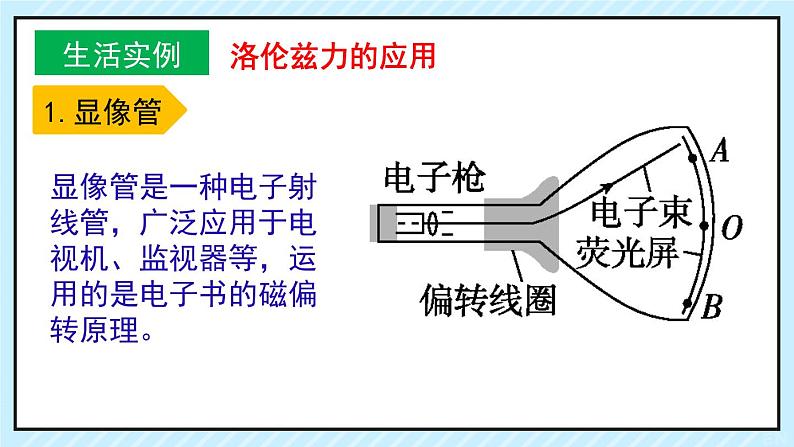

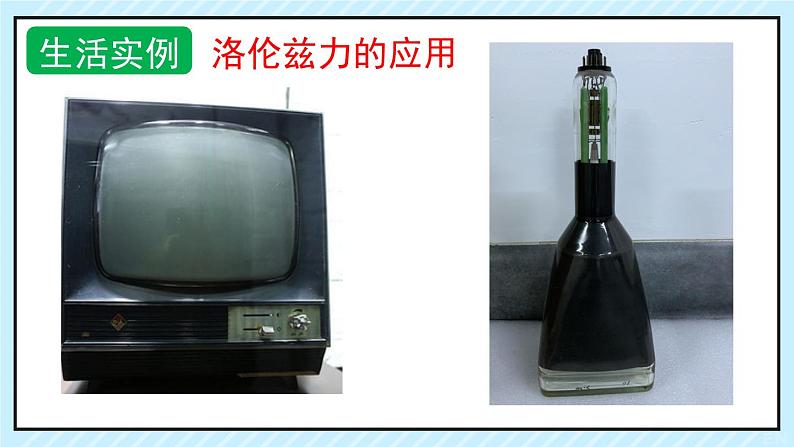

显像管是一种电子射线管，广泛应用于电视机、监视器等，运用的是电子书的磁偏转原理。

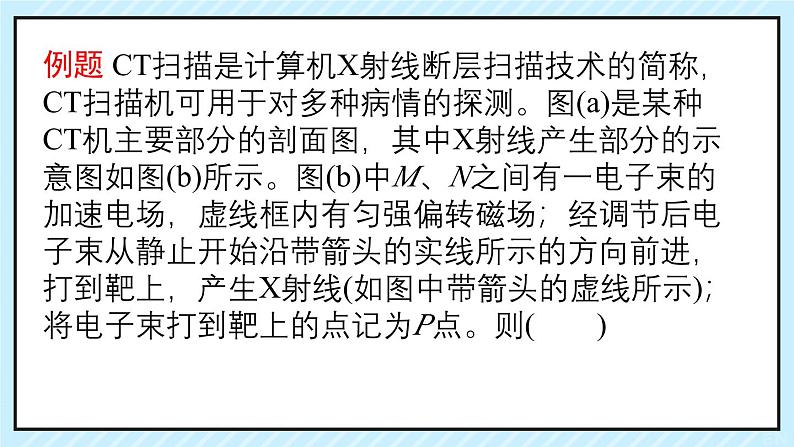

例题 CT扫描是计算机X射线断层扫描技术的简称，CT扫描机可用于对多种病情的探测。图(a)是某种CT机主要部分的剖面图，其中X射线产生部分的示意图如图(b)所示。图(b)中M、N之间有一电子束的加速电场，虚线框内有匀强偏转磁场；经调节后电子束从静止开始沿带箭头的实线所示的方向前进，打到靶上，产生X射线(如图中带箭头的虚线所示)；将电子束打到靶上的点记为P点。则(　　)

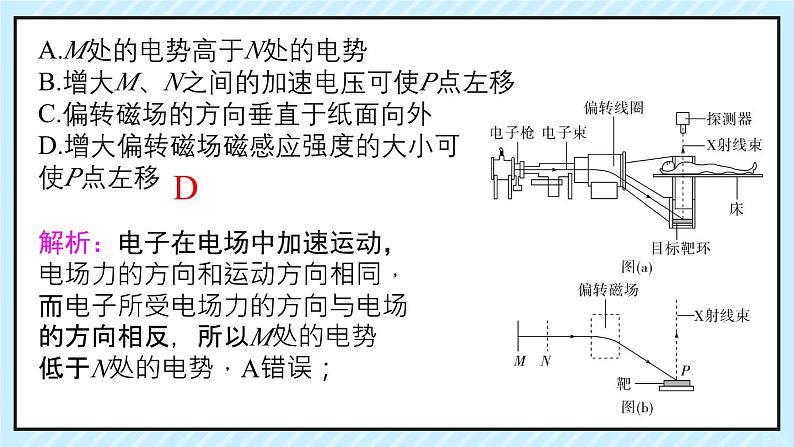

A.M处的电势高于N处的电势B.增大M、N之间的加速电压可使P点左移C.偏转磁场的方向垂直于纸面向外D.增大偏转磁场磁感应强度的大小可使P点左移解析：电子在电场中加速运动，电场力的方向和运动方向相同，而电子所受电场力的方向与电场的方向相反，所以M处的电势低于N处的电势，A错误；

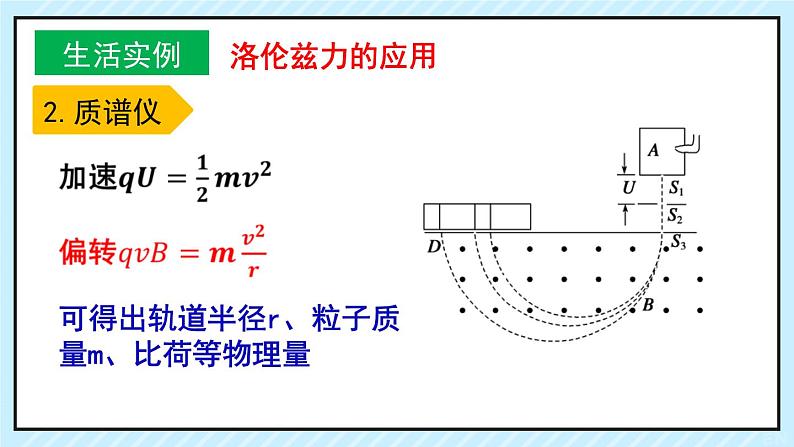

可得出轨道半径r、粒子质量m、比荷等物理量
交流电周期和粒子做圆周运动周期相等
例题 回旋加速器是加速带电粒子的装置，如图所示。设匀强磁场的磁感应强度为B，方向垂直于半径为R的D形盒，狭缝间的距离为d(d≪R)，狭缝间的加速电压为U，在左侧D形盒中心的A点静止释放一质量为m、电荷量为q的带电粒子，调整加速电场的频率，使粒子每次在电场中始终被加速，最后在左侧D形盒边缘被特殊装置引出。不计带电粒子的重力。求：(1)粒子获得的最大动能Ekm；
例题 回旋加速器是加速带电粒子的装置，如图所示。设匀强磁场的磁感应强度为B，方向垂直于半径为R的D形盒，狭缝间的距离为d(d≪R)，狭缝间的加速电压为U，在左侧D形盒中心的A点静止释放一质量为m、电荷量为q的带电粒子，调整加速电场的频率，使粒子每次在电场中始终被加速，最后在左侧D形盒边缘被特殊装置引出。不计带电粒子的重力。求：(2)粒子在狭缝间加速的次数N ；
可测带电液体的流量（单位时间内通过某一横截面的液体体积）
平衡时，电场力等于洛伦兹力(金属中能移动的自由电荷为电子，带负电)
例题 如图所示， 厚度为h，宽度为d的金属导体，当磁场方向与电流方向垂直时，在导体上下表面会产生电势差，这种现象称为霍尔效应。下列说法正确的是(　　)A．上表面的电势高于下表面电势B．仅增大h时，上下表面的电势差增大C．仅增大d时，上下表面的电势差减小D．仅增大电流I时，上下表面的电势差减小
