2.1 网络拓扑结构（第一课时）

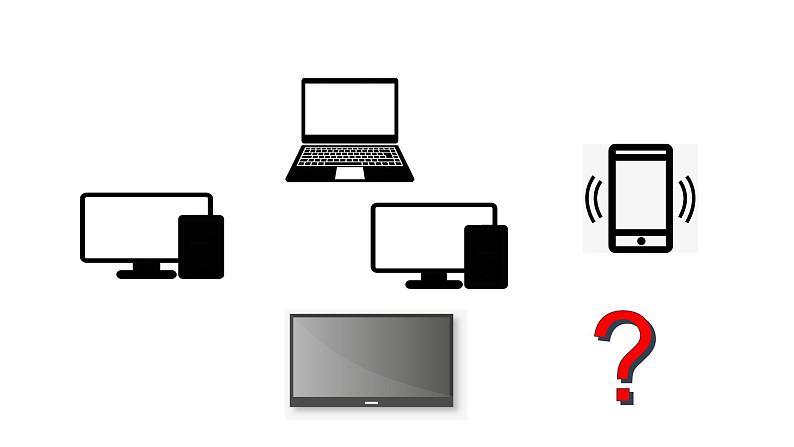

计算机和网络设备等不同节点的连接形式，构成不同的计算机网络结构。若把网络中的计算机和网络设备抽象成点，把传输介质抽象成线，就可以把计算机网络抽象成点和线组成的表示节点连接方式的几何图形，这种几何图形具有拓扑学的一些特征，称为网络拓扑结构图。
拓扑学 拓扑学（Tplgy)是几何学中的一个分支，是一种研究与大小、距离无关的几何图形特性的方法。

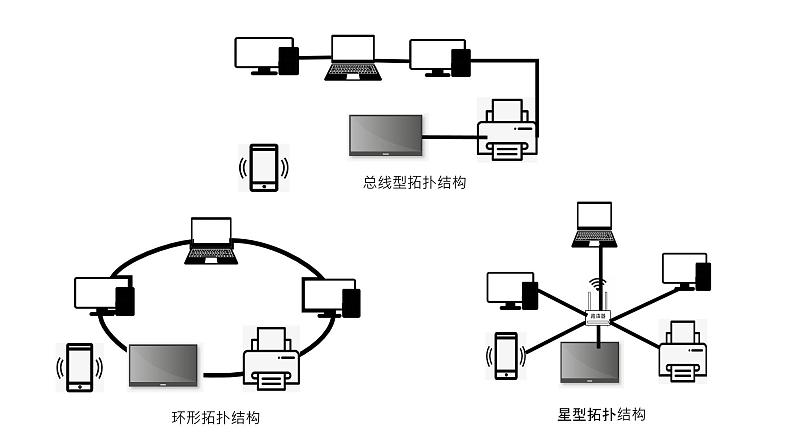

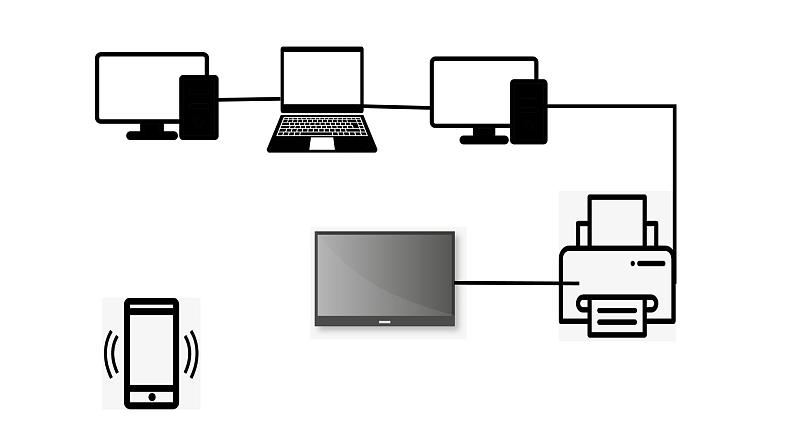

总线型拓扑结构是将网络所有节点设备用一根公共主线相连，网络中所有节点都通过公共主线传输信息。连接示意图如右图。

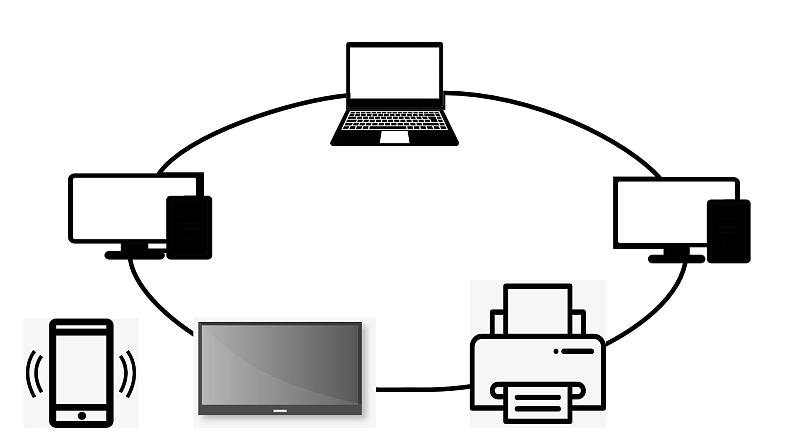

环型拓扑结构是指网络中各节点通过一条头尾相连的通讯链路连接起来形成一个闭合的环型结构。连接示意图如右图。

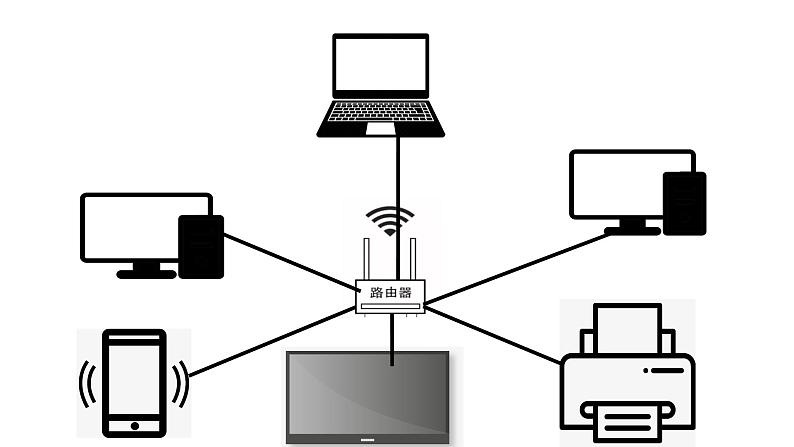

星型拓扑结构由中心节点和分支节点构成，各分支节点与中心节点之间均有点到点的物理链路相连，各分支节点之间没有直接物理通路。连接示意图如右图。
1、节点移动与扩展方便
2、网络传输速度快
3、容易维护
优点：
1、中心节点工作负荷重
2、有线网络布线复杂
3、广播传输影响性能
在实际网络结构中单纯的星型比较少见，总线型拓扑和环型拓扑基本已经看不到，最常应用的是基本基础拓扑结构而形成的混合拓扑结构，如树形拓扑结构。
1、什么是网络拓扑结构
3、星型拓扑结构的优缺点
4、其它复杂的网络拓扑结构
2、常见的网络拓扑结构
（1）希望同学们继续深入研究、探讨三种基本网络拓扑结构的优缺点完成书本上课后的“思考与练习” 。
（2）结合所学知识观察家中的网络采用何种拓扑结构，通过网络查询电信机房、一些高校园所的网络他们会用何种拓扑结构，为什么不同的用户的网络会采用不同的拓扑结构。
