初中科学浙教版（2024）八年级上册第4章 电路探秘第4节 变阻器课后作业题

这是一份初中科学浙教版（2024）八年级上册第4章 电路探秘第4节 变阻器课后作业题，共22页。

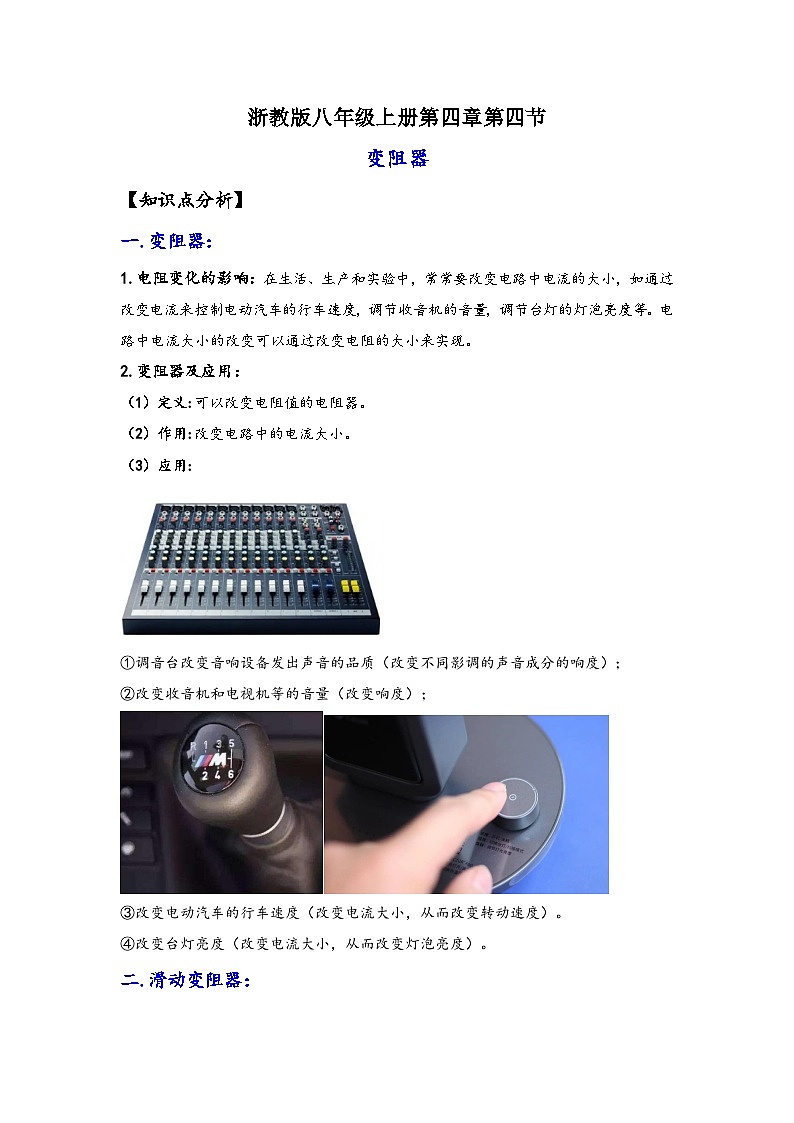

【知识点分析】
一.变阻器：
1.电阻变化的影响：在生活、生产和实验中，常常要改变电路中电流的大小，如通过改变电流来控制电动汽车的行车速度，调节收音机的音量，调节台灯的灯泡亮度等。电路中电流大小的改变可以通过改变电阻的大小来实现。
2.变阻器及应用：
（1）定义:可以改变电阻值的电阻器。
（2）作用:改变电路中的电流大小。
（3）应用:
①调音台改变音响设备发出声音的品质（改变不同影调的声音成分的响度）；
②改变收音机和电视机等的音量（改变响度）；
③改变电动汽车的行车速度（改变电流大小，从而改变转动速度）。
④改变台灯亮度（改变电流大小，从而改变灯泡亮度）。

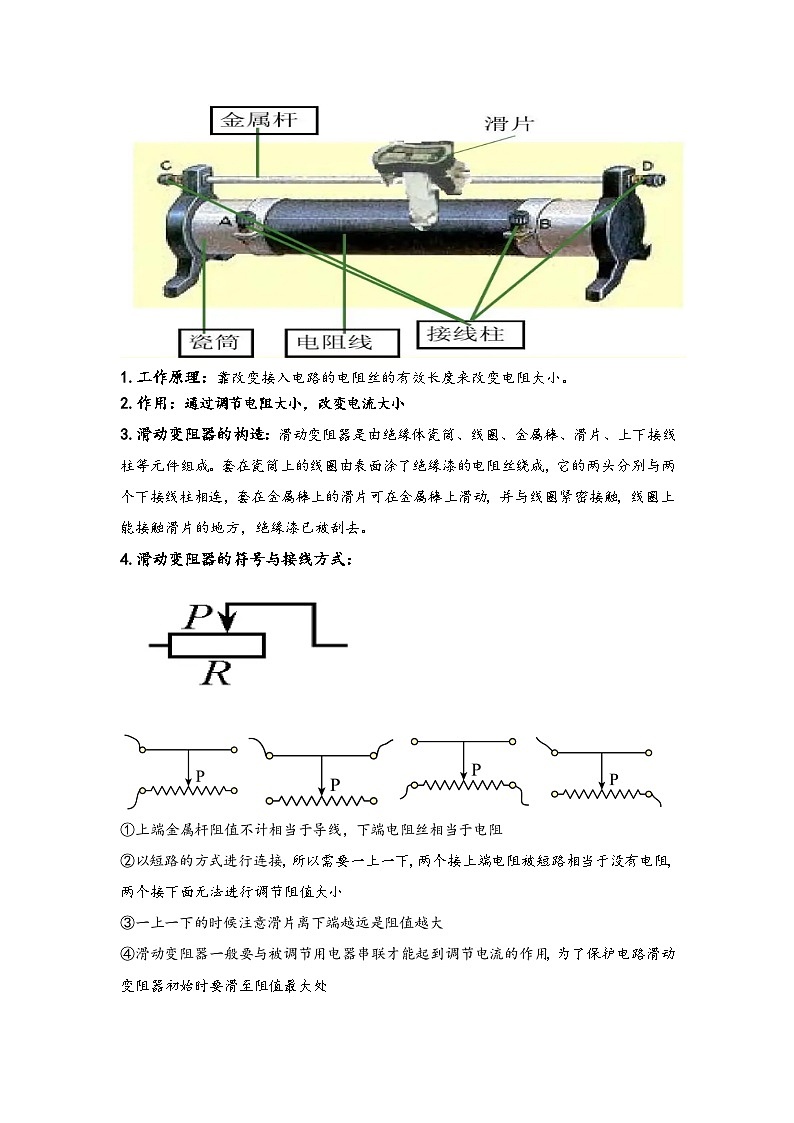

二.滑动变阻器：
1.工作原理：靠改变接入电路的电阻丝的有效长度来改变电阻大小。
2.作用：通过调节电阻大小，改变电流大小
3.滑动变阻器的构造：滑动变阻器是由绝缘体瓷筒、线圈、金属棒、滑片、上下接线柱等元件组成。套在瓷筒上的线圈由表面涂了绝缘漆的电阻丝绕成，它的两头分别与两个下接线柱相连，套在金属棒上的滑片可在金属棒上滑动，并与线圈紧密接触，线圈上能接触滑片的地方，绝缘漆已被刮去。
4.滑动变阻器的符号与接线方式：
①上端金属杆阻值不计相当于导线，下端电阻丝相当于电阻
②以短路的方式进行连接，所以需要一上一下，两个接上端电阻被短路相当于没有电阻，两个接下面无法进行调节阻值大小
③一上一下的时候注意滑片离下端越远是阻值越大
④滑动变阻器一般要与被调节用电器串联才能起到调节电流的作用，为了保护电路滑动变阻器初始时要滑至阻值最大处

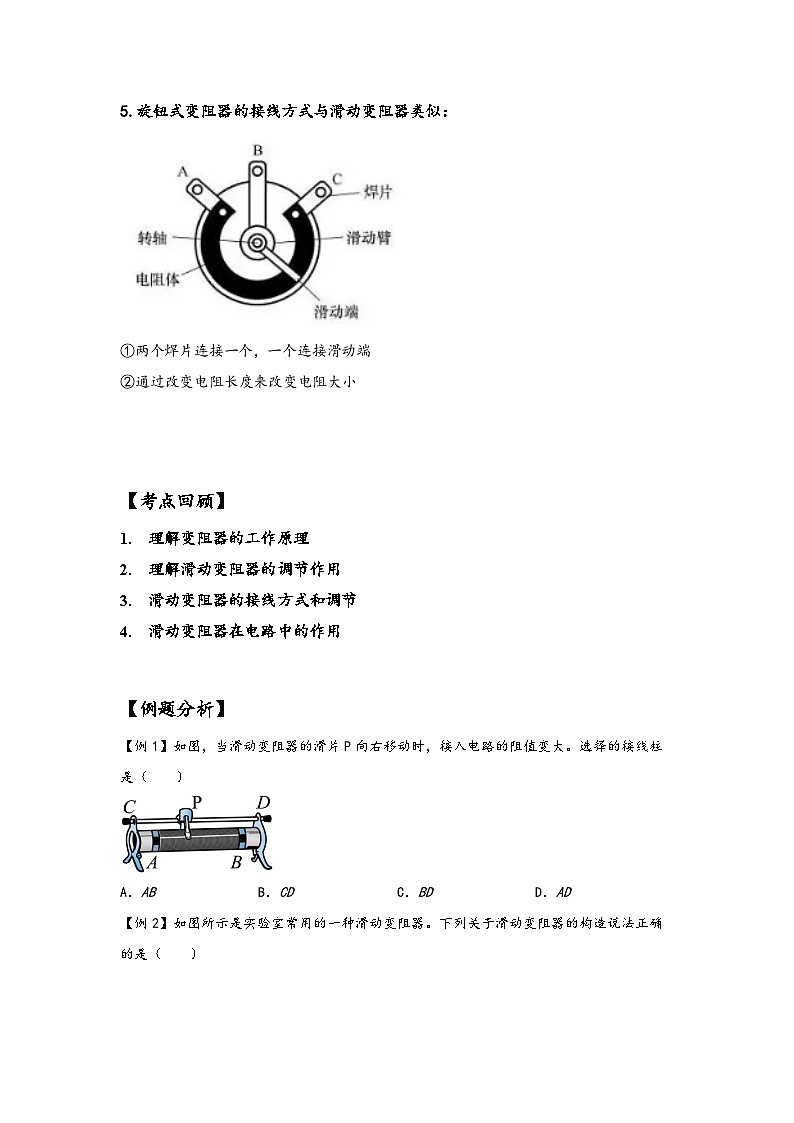

5.旋钮式变阻器的接线方式与滑动变阻器类似：
①两个焊片连接一个，一个连接滑动端
②通过改变电阻长度来改变电阻大小
【考点回顾】
理解变阻器的工作原理
理解滑动变阻器的调节作用
滑动变阻器的接线方式和调节
滑动变阻器在电路中的作用
【例题分析】
【例1】如图，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（ ）
A．ABB．CDC．BDD．AD
【例2】如图所示是实验室常用的一种滑动变阻器。下列关于滑动变阻器的构造说法正确的是（ ）
A．滑片与金属杆之间是绝缘的B．瓷筒与线圈之间不能绝缘
C．线圈是用电阻率较大的合金线制成的D．瓷筒上缠绕的合金线所有表面都绝缘
【例3】图中甲、乙两个滑动变阻器的外形、尺寸完全相同，而且两个滑动金属片固联在一起，可以同时向左或向右移动同样的距离。已知甲的最大阻值比乙的最大阻值小，以下判断中正确的是（ ）
滑片向左移动时，电灯变亮
B．滑片向右移动时，电灯变亮
C．滑片无论向左或向右移动，电灯亮度不变
D．滑片在滑动变阻器中央时电灯最亮，从中间无论向左、向右移动，电灯都变暗
【例4】在收音机等用电器中，有一种叫“电位器”的变阻器，电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是（ ）
A．只把A和B接入电路，无法改变通过电位器的电流
B．只把A和C接入电路，可以改变通过电位器的电流
C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路的电阻变小
D．将A、B两点接入电路，当滑片逆时针旋动时，电位器接入电路的电阻变大
【例5】如图是音响上音量调节装置，其简化电路如图，需在M、N间接入一个滑动变阻器，使滑片向右移动时电流减小，音量降低。下列连接方式中可行的是（ ）
A．M接A，N接BB．M接C，N接D
C．M接A，N接DD．M接C，N接B
【例6】如图为一插拔式变阻器结构示意图，下面关于此电阻箱接入电阻值大小的说法正确的是（ ）
A．只拔出铜塞a、b，接入电路阻值为7Ω
B．只拔出铜塞c、d，接入电路阻值为7Ω
C．将铜塞a、b、c、d全拔出，接入电路的电阻最小
D．要使接入电路电阻值为7Ω，只能拔出铜塞c、d
【例7】实验课上，小华同学拿起一只滑动变阻器，看到铭牌上标有“20Ω 2A”的字样，如图所示。几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（ ）
A．电阻的最小值是20Ω，允许通过的最大电流是2A
B．电阻的最小值是20Ω，允许通过的最小电流是2A
C．电阻的最大值是20Ω，允许通过的最大电流是2A
D．电阻的最大值是20Ω，允许通过的最小电流是2A
【例8】电加热眼罩对缓解眼疲劳有一定效果。小金阅读了某款市场上的电加热眼罩开关的外观说明，设计了开关控制电路，通过“手动金属旋转滑片”连续微调加热，其电路设计要求：①电阻忽略不计的金属旋转滑片OP能起到开关通断的作用，且不能出现短路；②滑片OP顺时针旋转时电流表的示数增大（即升温）。下列符合以上设计要求的电路是（ ）
A．B．C．D．
【例9】下列各图中，当开关S闭合，滑动变阻器的滑片P从一端移到另一端时，能使L从最亮调至熄灭的正确电路图是（ ）
A．B．C．D．
【例10】如图所示是一种自动测定油箱内油量多少的装置。R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油量的多少。下列说法正确的是（ ）
A．油量增加，R增大，油量表指针偏转变小
B．油量增加，R减小，油量表指针偏转变大
C．油量减少，R增大，油量表指针偏转变大
D．油量减少，R减小，油量表指针偏转变小
【例11】将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在
A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端
【例12】如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构．电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端．L是一个电阻不变的指示灯，力量计由一个电流表改装而成．使用时，先闭合开关S．再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上．有关握力计下列的说法中错误的是( )
A．握力越大灯泡越亮，力量计的示数越大
B．改装成的力量计的零刻度线不是原电流表的零刻度线
C．握力越大电路总电阻越小，总电流越小
D．握力越大，弹簧的长度越短；握力越小，弹簧长度越长
【例13】在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（ ）
A．M接A，N接DB．M接A，N接B
C．M接C，N接DD．M接C，N接B
【例14】如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是( )
A．M接A，N接DB．M接B，N接C
C．M接A，N接BD．M接C，N接D
【例15】下图是旋钮型变阻器的示意图。若顺时针旋转使音量增大，两接线柱应接
A．a和b点 B．b和c点 C．a和c点
【例16】如图中，每个电阻的阻值相同，其中等效电阻最小的是（ ）
A．B．C．D．
【例17】将滑动变阻器接入电路中，电阻发生变化的原因是（ ）
A．加在电阻丝两端的电压发生变化
B．电阻丝的横截面积发生了变化
C．通过变阻器的电流发生了变化
D．连入电路的电阻丝的长度发生了变化
【例18】如图是滑动变阻器的结构和连入电路的示意图。当滑片 P 向左滑动时， 连入电路的电阻 变小的是（ ）
A．B．C．D．
【例19】如图甲为调光台灯，图乙为一简单调光台灯的电路图，将电路图的 M、N 两点之间接入 一个滑动变阻器，使得滑片 P 向右移动时，灯泡的亮度减小，则下列方法中正确的是（ ）
A．A 接 M，B 接 N B．C 接 M，D 接 N
C．A 接 M，D 接 N D．B 接 M，C 接 N
【例20】如图所示是一个由电流表、滑动变阻器、拉杆、弹簧和电阻R组成的简易电子测力计，并将电流表示数改装成力的数值。下列接线柱的连接方案不正确的是
A．A→a，B→bB．A→a，B→cC．A→b，B→cD．A→b，B→d
浙教版八年级上册第四章第四节
变阻器
【知识点分析】
一.变阻器：
1.电阻变化的影响：在生活、生产和实验中，常常要改变电路中电流的大小，如通过改变电流来控制电动汽车的行车速度，调节收音机的音量，调节台灯的灯泡亮度等。电路中电流大小的改变可以通过改变电阻的大小来实现。
2.变阻器及应用：
（1）定义:可以改变电阻值的电阻器。
（2）作用:改变电路中的电流大小。
（3）应用:
①调音台改变音响设备发出声音的品质（改变不同影调的声音成分的响度）；
②改变收音机和电视机等的音量（改变响度）；
③改变电动汽车的行车速度（改变电流大小，从而改变转动速度）。
④改变台灯亮度（改变电流大小，从而改变灯泡亮度）。
二.滑动变阻器：
1.工作原理：靠改变接入电路的电阻丝的有效长度来改变电阻大小。
2.作用：通过调节电阻大小，改变电流大小
3.滑动变阻器的构造：滑动变阻器是由绝缘体瓷筒、线圈、金属棒、滑片、上下接线柱等元件组成。套在瓷筒上的线圈由表面涂了绝缘漆的电阻丝绕成，它的两头分别与两个下接线柱相连，套在金属棒上的滑片可在金属棒上滑动，并与线圈紧密接触，线圈上能接触滑片的地方，绝缘漆已被刮去。
4.滑动变阻器的符号与接线方式：
①上端金属杆阻值不计相当于导线，下端电阻丝相当于电阻
②以短路的方式进行连接，所以需要一上一下，两个接上端电阻被短路相当于没有电阻，两个接下面无法进行调节阻值大小
③一上一下的时候注意滑片离下端越远是阻值越大
④滑动变阻器一般要与被调节用电器串联才能起到调节电流的作用，为了保护电路滑动变阻器初始时要滑至阻值最大处
5.旋钮式变阻器的接线方式与滑动变阻器类似：
①两个焊片连接一个，一个连接滑动端
②通过改变电阻长度来改变电阻大小
【考点回顾】
理解变阻器的工作原理
理解滑动变阻器的调节作用
滑动变阻器的接线方式和调节
滑动变阻器在电路中的作用
【例题分析】
【例1】如图，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（ ）
A．ABB．CDC．BDD．AD
【答案】D
【解析】
AB．滑动变阻器应该一上一下进行连接，连接AB或CD接线柱，移动变阻器的滑片，不能改变变阻器的阻值，故AB不符合题意；
C．连接BD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变小，故C不符合题意；
D．连接AD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大，故D符合题意。
【例2】如图所示是实验室常用的一种滑动变阻器。下列关于滑动变阻器的构造说法正确的是（ ）
A．滑片与金属杆之间是绝缘的B．瓷筒与线圈之间不能绝缘
C．线圈是用电阻率较大的合金线制成的D．瓷筒上缠绕的合金线所有表面都绝缘
【答案】C
【解析】
A．滑片与金属棒之间是导电的，否则无法改变电阻，故A错误。
B．瓷筒与线圈之间是绝缘的，因为陶瓷是绝缘体，故B错误。
C．线圈是用电阻率较大的合金线制成的，故C正确。
D．瓷筒上缠绕的合金线和滑片接触的位置处没有绝缘漆，故D错误。
【例3】图中甲、乙两个滑动变阻器的外形、尺寸完全相同，而且两个滑动金属片固联在一起，可以同时向左或向右移动同样的距离。已知甲的最大阻值比乙的最大阻值小，以下判断中正确的是（ ）
滑片向左移动时，电灯变亮
B．滑片向右移动时，电灯变亮
C．滑片无论向左或向右移动，电灯亮度不变
D．滑片在滑动变阻器中央时电灯最亮，从中间无论向左、向右移动，电灯都变暗
【答案】B
【解析】
A．滑片向左移动时，甲滑动变阻器接入电路的电阻线变短，电阻变小；乙滑动变阻器接入电路的电阻线变长，电阻变大，甲、乙两变阻器电阻线改变的相同，因为相同长度的甲电阻丝的阻值比乙的小。所以电路中的电阻变大，电流变小，灯泡变暗，故A错误。
BC．同理可分析滑片向右移动时，电灯变亮，故B正确、C错误。
D．滑片放在滑动变阻器中央时，两变阻器各有一半的电阻线接入电路中，滑片向右移动时，总电阻变小、电流变大、电灯变亮；滑片向左移动时，总电阻变大，电流变小，电灯变暗，故D错误。
【例4】在收音机等用电器中，有一种叫“电位器”的变阻器，电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是（ ）
A．只把A和B接入电路，无法改变通过电位器的电流
B．只把A和C接入电路，可以改变通过电位器的电流
C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路的电阻变小
D．将A、B两点接入电路，当滑片逆时针旋动时，电位器接入电路的电阻变大
【答案】C
【解析】
A.只把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小，故A错误。
B.只把A和C接入电路，电位器相当于定值电阻，移动滑片，不管是顺时针转动还是，电阻不变，电源电压不变，无法改变通过电位器的电流，故B错误。
C.只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小，故C正确。
D.将A、B两点接入电路，接入了左半段，当滑片逆时针旋动时，电位器接入电路电阻减小，故D错误。
【例5】如图是音响上音量调节装置，其简化电路如图，需在M、N间接入一个滑动变阻器，使滑片向右移动时电流减小，音量降低。下列连接方式中可行的是（ ）
A．M接A，N接BB．M接C，N接D
C．M接A，N接DD．M接C，N接B
【答案】D
【解析】
滑片向右移动，电流表示数减小，则滑动变阻器接入电路的电阻值增大，由图知道，应将A、C或B、C接入电路，故D正确。
【例6】如图为一插拔式变阻器结构示意图，下面关于此电阻箱接入电阻值大小的说法正确的是（ ）
A．只拔出铜塞a、b，接入电路阻值为7Ω
B．只拔出铜塞c、d，接入电路阻值为7Ω
C．将铜塞a、b、c、d全拔出，接入电路的电阻最小
D．要使接入电路电阻值为7Ω，只能拔出铜塞c、d
【答案】B
【解析】
A．只拔出铜塞a、b，即a、b两铜塞所对应的电阻丝接入电路，故接入电路电阻为3欧，故A错误；
B．只拔出铜塞c、d，即c、d两铜塞所对应的电阻丝接入电路，接入电路电阻为7欧，故B正确；
C．将铜塞a、b、c、d全拔出，接入电路的电阻最大，即最大为10欧，故C错误；
D．要使接入电路电阻为7欧姆，拔出铜塞c、d或同时拔出铜塞a、b、d也可以，故D错误。
【例7】实验课上，小华同学拿起一只滑动变阻器，看到铭牌上标有“20Ω 2A”的字样，如图所示。几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（ ）
A．电阻的最小值是20Ω，允许通过的最大电流是2A
B．电阻的最小值是20Ω，允许通过的最小电流是2A
C．电阻的最大值是20Ω，允许通过的最大电流是2A
D．电阻的最大值是20Ω，允许通过的最小电流是2A
【答案】C
【解析】
铭牌上“20Ω 2A”的字样表示滑动变阻器的最大阻值为20Ω，其电阻变化范围是0～20Ω，允许通过的最大电流为2A。
【例8】电加热眼罩对缓解眼疲劳有一定效果。小金阅读了某款市场上的电加热眼罩开关的外观说明，设计了开关控制电路，通过“手动金属旋转滑片”连续微调加热，其电路设计要求：①电阻忽略不计的金属旋转滑片OP能起到开关通断的作用，且不能出现短路；②滑片OP顺时针旋转时电流表的示数增大（即升温）。下列符合以上设计要求的电路是（ ）
A．B．C．D．
【答案】C
【解析】
A．AB为电阻，BC为导线，当滑片位于“关闭”位置时电路断开，滑片顺时针旋转时，接入电路的电阻变短，阻值减小，电流增大。但当滑片位于B点时电源被短路，故A不符合题意；
B．滑片顺时针旋转时，接入电路的电阻变长，阻值增大，电流减小，故B不符合题意；
C．AB、BC都为电阻，当滑片位于“关闭”位置时电路断开，滑片顺时针旋转时，接入电路的电阻变短，阻值减小，电流增大。且当滑片位于B点时电源不会被短路，故C符合题意；
D．当滑片位于“关闭”位置时，电路仍然接通，故D不符合题意。
【例9】下列各图中，当开关S闭合，滑动变阻器的滑片P从一端移到另一端时，能使L从最亮调至熄灭的正确电路图是（ ）
A．B．C．D．
【答案】D
【解析】
A．不论怎么调，L两端的电压始终是电源电压，亮度不变，故A错误；
B．串联后随着P的滑动，电路里总电阻值大小也变化，由于总电压不变，所以电流会由最大到最小，灯泡当然由最亮到最暗了，题目要求是能调至熄灭，而本电路总会有电压分在灯泡两端的，故B错误；
C．P在最左端时短路灯泡，灯泡不亮，在最右端时，灯泡短路，故C错误；
D．P在最右端，灯泡与电阻并联，此时分得的电压是电源电压，因而最亮，P在向左滑动的过程中，灯泡与滑动变阻器串联，滑动变阻器阻值逐渐减大，由I=可知，电路电流减小，灯泡亮度逐渐变暗，P在最左端，灯泡被短路，灯不亮，故D正确。
【例10】如图所示是一种自动测定油箱内油量多少的装置。R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油量的多少。下列说法正确的是（ ）
A．油量增加，R增大，油量表指针偏转变小
B．油量增加，R减小，油量表指针偏转变大
C．油量减少，R增大，油量表指针偏转变大
D．油量减少，R减小，油量表指针偏转变小
【答案】B
【解析】
油量增加，滑片向下滑动，R减少，电流变大，油量表为电流表则指针偏转变大，选B
【例11】将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在
A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端
【答案】D
【解析】
如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，需要把两端电阻串联起来使连入电路的电阻丝长度最大，所以应把P1放在最左端，P2放在最右端故选D。
【例12】如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构．电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端．L是一个电阻不变的指示灯，力量计由一个电流表改装而成．使用时，先闭合开关S．再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上．有关握力计下列的说法中错误的是( )
A．握力越大灯泡越亮，力量计的示数越大
B．改装成的力量计的零刻度线不是原电流表的零刻度线
C．握力越大电路总电阻越小，总电流越小
D．握力越大，弹簧的长度越短；握力越小，弹簧长度越长
【答案】C
【解析】
A. 握力越大，滑动变阻器接入电路电阻越小，电流越大，灯泡越亮，力量计示数越大。故B正确,不符合题意；
B. 滑片在a端时，弹簧没有受到压力。闭合开关，电路电流最小，此时指针的位置应是力量计的零刻度线。故B正确，不符合题意；
C. 握力越大，滑动变阻器接入电路电阻越小，电路总电流越大。故C错误，符合题意；
D握力越大，弹簧被压缩的越短，即长度越短；握力越小，弹簧的形变越小，弹簧长度越长；故D正确，不符合题意。
【例13】在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（ ）
A．M接A，N接DB．M接A，N接B
C．M接C，N接DD．M接C，N接B
【答案】A
【解析】
滑动变阻器的滑片右移,灯泡变亮,功率变大,根据P=，电路中电源电压不变，电阻变小，滑动变阻器接入电路的电阻丝变短.M应该接A或B，N接D.
【例14】如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是( )
A．M接A，N接DB．M接B，N接C
C．M接A，N接BD．M接C，N接D
【答案】A
【解析】
灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片P向左移动时，其接入的电阻是减小的，则滑片左侧的电阻丝应接入电路（即一定要接A接线柱），滑动变阻器采用“一上一下”的接法，故M接A，N接D。
【例15】下图是旋钮型变阻器的示意图。若顺时针旋转使音量增大，两接线柱应接
A．a和b点 B．b和c点 C．a和c点
【答案】B
【解析】
顺时针旋转使音量增大，原因是电流变大，电源电压不变，根据欧姆定律可知，电路中电阻变小，则应连接接线柱bc，故B正确，AC错误。
【例16】如图中，每个电阻的阻值相同，其中等效电阻最小的是（ ）
A．B．C．D．
【答案】D
【解析】
设每个电阻的阻值为R；
A. 只连接一个电阻时，电路的阻值等于R；
B. 两个电阻串联时，总电阻等于2R；
C. 两个电阻并联后与另一个电阻串联,总电阻等于R；
D. 三个电阻并联时,总电阻等于R；
综合上面分析可知，三个电阻并联时，总电阻最小。
【例17】将滑动变阻器接入电路中，电阻发生变化的原因是（ ）
A．加在电阻丝两端的电压发生变化
B．电阻丝的横截面积发生了变化
C．通过变阻器的电流发生了变化
D．连入电路的电阻丝的长度发生了变化
【答案】D
【解析】
A. 滑动变阻器接入电路电阻的变化，是两端电压改变的原因。不是电压引起电阻变化。A不符合题意；B. 滑动变阻器接入电路电阻的变化，是由电阻线的长度变化引起的，横截面积不变。B不符合题意；C. 滑动变阻器接入电路电阻发生变化，在电源电压一定时，电路电流相应改变。不是电流引起电阻变化。C不符合题意；D. 在材料和横截面积不变时，滑动变阻器接入电路的电阻线越长，电阻越大；接入电路的电阻线越短，电阻越小。D符合题意。故选D.
【例18】如图是滑动变阻器的结构和连入电路的示意图。当滑片 P 向左滑动时， 连入电路的电阻 变小的是（ ）
A．B．C．D．
【答案】A
【解析】
A．图中变阻器接一上一下时，滑片P向左滑动，连入的电阻变小，故A符合题意；
B．同时接上面的两个接线柱时，无论怎么移动滑片，连入电路中的电阻大小不变，故B不符合题意；
C．同时接下面的两个接线柱时，无论怎么移动滑片，连入电路中的电阻大小不变，故C不符合题意；
D．图中变阻器接一上一下时，滑片P向左滑动，连入的电阻变大，故D不符合题意。
【例19】如图甲为调光台灯，图乙为一简单调光台灯的电路图，将电路图的 M、N 两点之间接入 一个滑动变阻器，使得滑片 P 向右移动时，灯泡的亮度减小，则下列方法中正确的是（ ）
A．A 接 M，B 接 N B．C 接 M，D 接 N
C．A 接 M，D 接 N D．B 接 M，C 接 N
【答案】D
【解析】
滑片P向右移动时，灯泡的亮度减小，即此时通过小灯泡的电流变小，说明变阻器接入电路的电阻变大，所以应该是变阻器滑片左边的电阻丝接入电路，故B接M，C接N ；
【例20】如图所示是一个由电流表、滑动变阻器、拉杆、弹簧和电阻R组成的简易电子测力计，并将电流表示数改装成力的数值。下列接线柱的连接方案不正确的是
A．A→a，B→bB．A→a，B→cC．A→b，B→cD．A→b，B→d
【答案】C
【解析】
A． 当A→a,B→b时，施加拉力时，滑动变阻器接入电路中的电阻变小，电路中的总电阻变小，由I=电路中的电流发生变化，即电流表的示数变化，故A正确，不符合题意；
B． 当A→b,B→a时，施加拉力时，滑动变阻器接入电路中的电阻变大，电路中的总电阻变大，由I=电路中的电流发生变化，即电流表的示数变化，故B正确，不符合题意；
C． 当A→b，B→c时，滑动变阻器的最大阻值接入电路中，相当于定值电阻，当拉力变化时，接入电路中的电阻不变，电流表的示数不变，故C错误，符合题意；
D．当A→b,B→d时,施加拉力时，滑动变阻器接入电路中的电阻变小，电路中的总电阻变小，由I=电路中的电流发生变化，即电流表的示数变化，故D正确，不符合题意。
