浙教版（2024）八年级上册第4节 变阻器学案

这是一份浙教版（2024）八年级上册第4节 变阻器学案，共34页。学案主要包含了即学即练1，即学即练2，能力拓展，即学即练3，即学即练4等内容，欢迎下载使用。

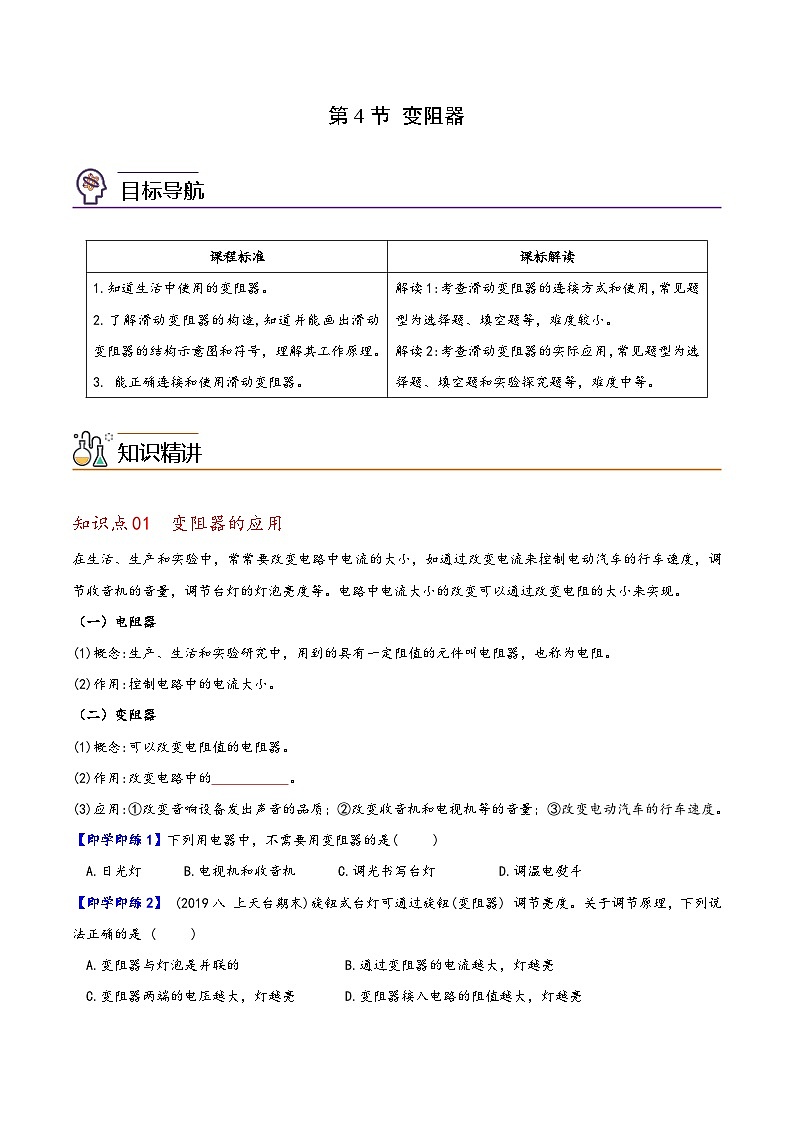

目标导航
知识精讲
知识点01 变阻器的应用
在生活、生产和实验中，常常要改变电路中电流的大小，如通过改变电流来控制电动汽车的行车速度，调节收音机的音量，调节台灯的灯泡亮度等。电路中电流大小的改变可以通过改变电阻的大小来实现。
（一）电阻器
(1)概念:生产、生活和实验研究中，用到的具有一定阻值的元件叫电阻器，也称为电阻。
(2)作用:控制电路中的电流大小。
（二）变阻器
(1)概念:可以改变电阻值的电阻器。
(2)作用:改变电路中的 。
(3)应用:①改变音响设备发出声音的品质；②改变收音机和电视机等的音量；③改变电动汽车的行车速度。
【即学即练1】下列用电器中，不需要用变阻器的是( )
A.日光灯 B.电视机和收音机 C.调光书写台灯 D.调温电熨斗
【即学即练2】 (2019八 上天台期末)旋钮式台灯可通过旋钮(变阻器) 调节亮度。关于调节原理，下列说法正确的是 ( )
A.变阻器与灯泡是并联的 B.通过变阻器的电流越大，灯越亮
C.变阻器两端的电压越大，灯越亮 D.变阻器接入电路的阻值越大，灯越亮

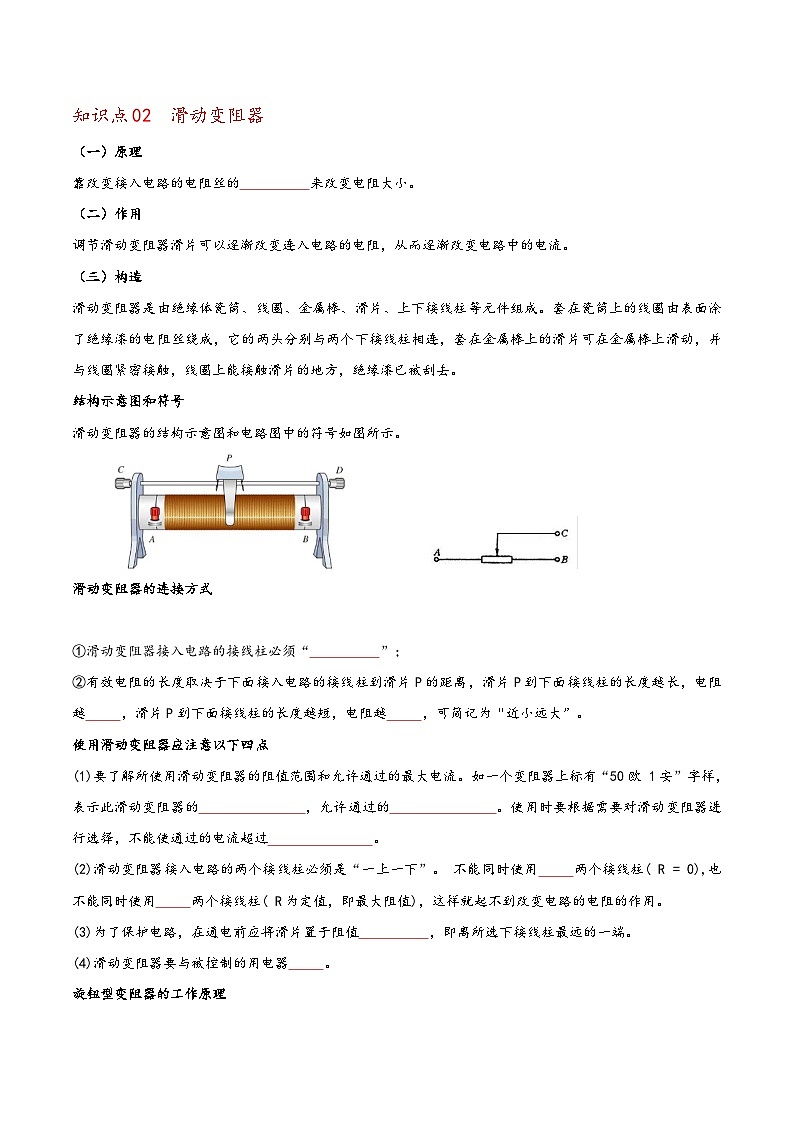

知识点02 滑动变阻器
（一）原理
靠改变接入电路的电阻丝的 来改变电阻大小。
（二）作用
调节滑动变阻器滑片可以逐渐改变连入电路的电阻，从而逐渐改变电路中的电流。
（三）构造
滑动变阻器是由绝缘体瓷筒、线圈、金属棒、滑片、上下接线柱等元件组成。套在瓷筒上的线圈由表面涂了绝缘漆的电阻丝绕成，它的两头分别与两个下接线柱相连，套在金属棒上的滑片可在金属棒上滑动，并与线圈紧密接触，线圈上能接触滑片的地方，绝缘漆已被刮去。
结构示意图和符号
滑动变阻器的结构示意图和电路图中的符号如图所示。

滑动变阻器的连接方式
①滑动变阻器接入电路的接线柱必须“ ”；
②有效电阻的长度取决于下面接入电路的接线柱到滑片P的距离，滑片P到下面接线柱的长度越长，电阻越 ，滑片P到下面接线柱的长度越短，电阻越 ，可简记为“近小远大”。
使用滑动变阻器应注意以下四点
(1)要了解所使用滑动变阻器的阻值范围和允许通过的最大电流。如一个变阻器上标有“50欧 1安”字样，表示此滑动变阻器的 ，允许通过的 。使用时要根据需要对滑动变阻器进行选择，不能使通过的电流超过 。
(2)滑动变阻器接入电路的两个接线柱必须是“一上一下”。 不能同时使用 两个接线柱( R = 0),也不能同时使用 两个接线柱( R为定值，即最大阻值)，这样就起不到改变电路的电阻的作用。
(3)为了保护电路，在通电前应将滑片置于阻值 ，即离所选下接线柱最远的一端。
(4)滑动变阻器要与被控制的用电器 。

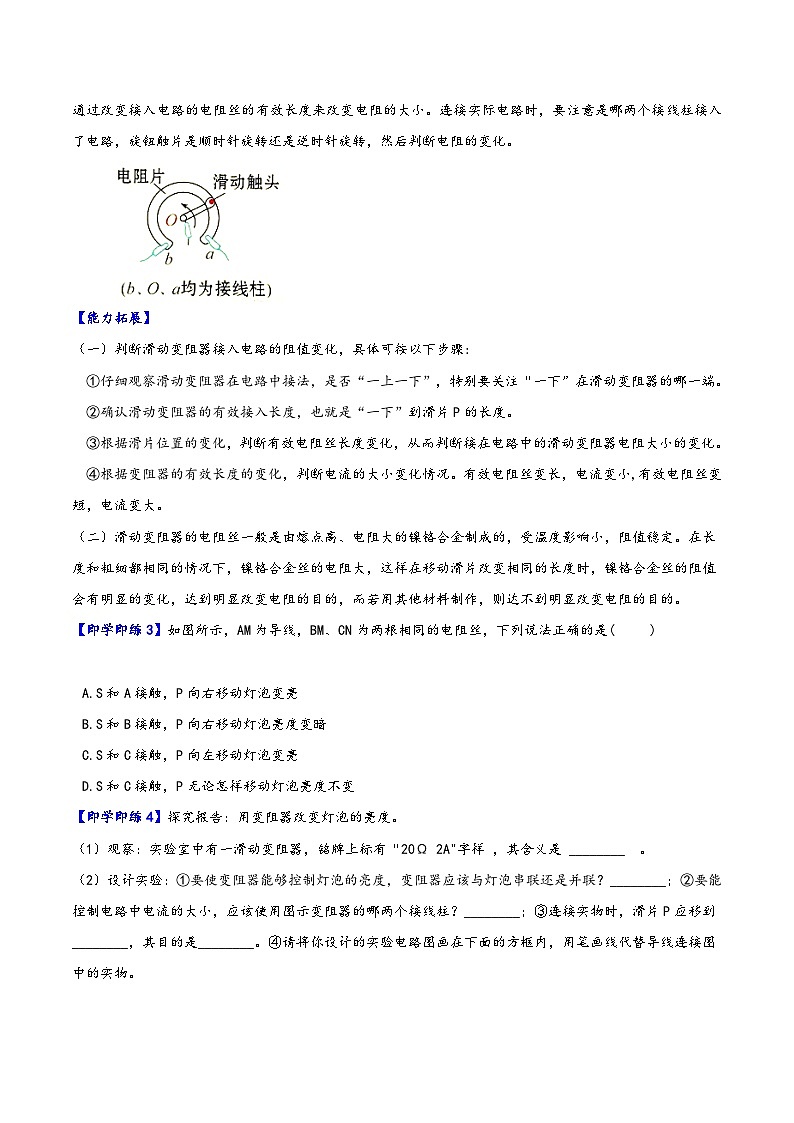

旋钮型变阻器的工作原理
通过改变接入电路的电阻丝的有效长度来改变电阻的大小。连接实际电路时，要注意是哪两个接线柱接入了电路，旋钮触片是顺时针旋转还是逆时针旋转，然后判断电阻的变化。
【能力拓展】
（一）判断滑动变阻器接入电路的阻值变化，具体可按以下步骤:
①仔细观察滑动变阻器在电路中接法，是否“一上一下”，特别要关注“一下”在滑动变阻器的哪一端。
②确认滑动变阻器的有效接入长度，也就是“一下”到滑片P的长度。
③根据滑片位置的变化，判断有效电阻丝长度变化，从而判断接在电路中的滑动变阻器电阻大小的变化。
④根据变阻器的有效长度的变化，判断电流的大小变化情况。有效电阻丝变长，电流变小,有效电阻丝变短，电流变大。
（二）滑动变阻器的电阻丝一般是由熔点高、电阻大的镍铬合金制成的，受温度影响小，阻值稳定。在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，达到明显改变电阻的目的，而若用其他材料制作，则达不到明显改变电阻的目的。
【即学即练3】如图所示，AM为导线，BM、CN为两根相同的电阻丝，下列说法正确的是( )
A.S和A接触，P向右移动灯泡变亮
B.S和B接触，P向右移动灯泡亮度变暗
C.S和C接触，P向左移动灯泡变亮
D.S和C接触，P无论怎样移动灯泡亮度不变
【即学即练4】探究报告：用变阻器改变灯泡的亮度。
（1）观察：实验室中有一滑动变阻器，铭牌上标有“20Ω 2A"字样 ，其含义是 ________ 。
（2）设计实验：①要使变阻器能够控制灯泡的亮度，变阻器应该与灯泡串联还是并联？________；②要能控制电路中电流的大小，应该使用图示变阻器的哪两个接线柱？________；③连接实物时，滑片P应移到________，其目的是________。④请将你设计的实验电路图画在下面的方框内，用笔画线代替导线连接图中的实物。
（3）进行实验。
如果你还想知道电路中电流值的改变情况，需在电路中再________联一个电流表。
能力拓展
考法01 滑动变阻器在电路中的连接以及判断连入电路中电阻值的变化较难把握,也容易出错
滑动变阻器接入电路时，, 要遵循“一上一下，远离一下”的原则；在初中阶段，大多数将滑动变阻器串联接入电路中，通过调节滑片的位置改变电路中的电阻，从而改变电路中的电流。判断滑动变阻器接入电路的电阻情况的方法是:第一，明确滑动变阻器接在电路中的是哪两个接线柱；第二，明确接入电路的电阻丝是哪一部分；第三，根据滑片的移动方向判断接入电路中的电阻丝长度的变化，从而确定接入电路中电阻的变化。
【典例1】（2021八下·海曙月考）如图是滑动变阻器的结构和连人电路的示意图。当滑片P向左滑动时，连入电路的电阻变小的是( )
A. B. C. D.
分层提分
题组A 基础过关练
1.（2020八上·拱墅期末）如图所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造，下列说法正确的是（ ）

A.金属棒是绝缘体，瓷筒是导体 B.线圈是用电阻率较大的合金线制成
C.滑片与线圈之间是绝缘的 D.制成线圈的合金线所有表面都是绝缘的
2.在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是( )
A.连入变阻器时，应使滑片位于变阻器阻值最大的位置
B.开关、电流表应接在靠近电源电流流出的一端
C.连接电路时，应先将开关断开
D.电流表应与灯泡串联，并使它的“＋”接线柱，靠近电源的“＋”极一端
3.如图所示为某同学连接的电路，下列有关说法正确的是( )。
A.滑动变阻器与灯泡并联 B.滑动变阻器的滑片向右移动，灯泡亮度变暗
C.滑动变阻器的滑片向右移动，灯泡亮度变亮 D.滑动变阻器的滑片向右移动，灯泡亮度不变
4.（2020八上·仙居期末）滑动变阻器连入电路的四种接法，当滑片P向右滑动时，连入电路阻值增大的是( )
A. B. C. D.
5.（2020八上·温州期末）如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是（ ）

A.M接A，N接B B.M接c，N接D C.M接A，N接D D.M接C，N接B
6.（2021八下·北仑期中）如图是未连接完整的电路，若要求闭合开关后，滑动变阻的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（ ）
A.M接A，N接D B.M接B，N接C C.M接A，N接B D.M接C，N接D
7.（2020八上·苍南期末）图甲为某可调节亮度台灯，图乙为其用于调光的电位器(可变电阻器的一种)结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是( )

A.图乙的可变电阻器与电灯应该是是并联的
B.图乙的可变电阻器是通过改变导体粗细来改变阻值
C.若只将a、c接入电路，顺时针转动旋钮时灯泡变暗
D.若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
8.如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是( )

A.电流表示数变大，电压表示数变小，灯泡变暗 B.电流表示数变大，电压表示数变大，灯泡变亮
C.电流表示数变小，电压表示数变小，灯泡变亮 D.电流表示数变小，电压表示数变大，灯泡变暗
9.如图是-一种自动测定油箱内油面高度的装置示意图，R'是一种特制的滑 动变阻器，AOB是一根可绕O点转动的金属导体，从油量表(即电流表)指针所指的刻度知道油面高度，则它的工作过程是( ) 。
A.油面升高，R'变大，油量表示数变小 B.油面降低，R'变大，油量表示数变大
C.油面升高，R'变小，油量表示数变大 D.油面降低，R'变小，油量表示数变大
题组B 能力提升练
1.（2019·嘉兴）如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮。则他设计的电路图是（ ）
A. B.
C. D.
2.（2017·嘉兴模拟）如图是利用“坐位体前屈测试仪”进行身体柔韧性测试。测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，仪器的示数就越大。其中肯定不符合设计要求电路是（ ）
A. B. C. D.
3.（2021八下·北仑期中）变阻器是利用改变接入电路部分的 从而改变电路电流的装置。如图滑动变阻器铭牌上标有“10Ω1A”字样，其中“10Ω”字样表示 “1A”字样表示 。如图滑动变阻器已连接好两条导线，实验时闭合开关前滑片P应放在 （填“左”或“右”）端。实验完毕后，应将滑动变阻器接线柱螺母按 （填“顺”或“逆”）时针方向旋转，用于拧松导线，便于拆卸。

4.如图所示，滑动变阻器有A、B、C、D四个接线柱，按要求回答下列问题

（1）使用接线柱A和D时，要使变阻器连入电路的电阻减小，滑片应向 ________端移动。
（2）如果滑片向右滑动，电路中的电流变大，则应使用接线柱________和________或________和________。
（3）当使用接线柱________和________时，连人电路的电阻最大，且无论怎样移动滑片P，电路中的总电阻也不会改变。
（4）把________和________接人电路时，其电阻为零。
（5）当使用接线柱B和D时，在电路未接通时，滑片P应移至 ________端。(A/B)
5.电视机、收音机、复读机上的“音量Vlume”旋钮，能够控制声音的________。它是通过改变电阻丝接入电路的________来改变接入电路的电阻值，从而改变电路中的电流；一个滑动变阻器铭牌上标有“10 Ω 2 A”，其中“10 Ω”表示________。
6.如图甲是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是________Ω；乙图中电阻箱的示数是________Ω，它与滑动变阻器相比，最大好处是________
7.（2020八上·吴兴期末）生活中很多电器需要调节电阻大小来使用，如图甲为亮度可调的台灯，电位器是调节其亮度的装置，乙图为电位器内部结构示意图，A、B、C是它的三个接线柱，旋钮带动滑片转动。
（1）关于电位器上电阻片R的材料，应该选用________（选填“铜丝”或“镍铬合金丝”）
（2）若顺时针旋转旋钮时灯泡变亮，则需将________(填“A和B”、“A和C”或“B和C”)接线柱接入电路。
8.（2020八上·新昌月考）我们已经知道，各种材料的导电能力并不相同，所以导体的导电能力与材料有关。
（1）除了材料会影响电阻大小以外，影响导体电阻大小的因素还有温度、导线长度和导线________。在研究电阻与导线长度关系时，往往选择镍铬合金线作为被测导线，而不是铜丝，原因是________。
（2）如图是一种旋钮式变阻器的结构示意图，利用它可以改变音响的音量大小。将铜片B和铜片A接入电路并与喇叭串联，则顺时针旋转触片时，音量将________（选填“增大”、“减小”或“不变”）。

题组C 培优拔尖练
1.如图所示为某电子秤的结构示意图，电子秤的刻度盘是一个________表，它的示数越大说明所称物体的质量越________，秤盘内不放物体时刻度表无示数，说明与滑片P接触的A端黑体部分是________(填“导体”或“绝缘体”)。

2.（2019八上·杭州期末）小应同学设计了一个风力测定仪，如下图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻接触点，电路中接有一个小灯泡，测风力时，闭合开关S。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________。通过观察小灯泡的亮度可以粗略地反映风力的大小，若要提高该装置反映风力大小的性能，可采取的方法是________，之后小应将风力测定仪中的小灯泡乙与一定值电阻甲串联在电源电压为3伏的电路中（甲、乙的电流与电压关系图像如右图），此时电路中的电流为________A。
3.（2017八上·临海期末）高速公路收费站已开始对过往的货车实施计重收费，某同学结合所学物理知识设计了如图所示的称重计原理图（电源电压恒为24V，R1阻值为10欧姆，R的最大阻值为20欧姆，称重计由电流表改装而成）。
（1）请你帮助该同学完成电路图,要求称重时，车辆越重，称重计指针向右偏转幅度越大。
（2）根据该同学的电路图思考下列问题:
①R1在电路中起________作用；
②当称重计上未放物体时，滑片P指在R的最上端。则称重计的零刻度对应电流表的示数为________A
4.如图是小明自制的电子秤的原理示意图。托盘、轻弹簧上端和金属滑片P固定在一起(弹簧的电阻不计)。
（1）要使电子秤能正常工作，下列电路连接正确的是____。
A.点“1”与点“2”连接 B.点“1”与点“3”连接 C.点“2”与点“3”连接
（2）小明在正确完成电路连接后，闭合开关S，在托盘中放100克的砝码时，发现电流表有一示数，若将1千克的物体放在托盘中，则电流表的示数与原来相比应该________(填“变大”“变小”或“不变”)。
5.如图所示是一种自动测定油箱内油面高度的装置，R2为滑动变阻器，它的金属滑片连在杠杆的一端，

（1）若油量表是由电流表改装而成，现将它串在图方位置，则当油面升高时，油量表的示数将________。
（2）R，在电路中的作用是________。
（3）若油量表是电压表改装而成的，现将它与R’并联，则当油面升高时，油量表的示数将________。
6.（2019八上·仙居期中）小张同学在探究通过定值电阻R的电流与其两端电压关系时，连接实验电路如图所示。

（1）图甲中有一处连接错误，请在错误导线上画×并改正。
（2）将电路图连接正确后，闭合开关，电流表示数如图所示，你认为该电路还应改进的地方是________。
（3）改进后，小张同学通过实验，得出如下数据，请你补全该表格。
实验中我们应该多次实验的目的是________.
7.用滑动变阻器改变小灯泡的亮度：
（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器（如图甲所示），若要把它其中的两个接线柱连接到电路中去，共有________种接法；“20Ω”指的是________两接线柱间的电阻值，“2A”指的是________。
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动灯泡变暗。
（3）如果你还想知道电路中电流值的改变情况，需在电路中再________联一个电流表，并增加________根导线。课程标准
课标解读
1.知道生活中使用的变阻器。
2.了解滑动变阻器的构造,知道并能画出滑动变阻器的结构示意图和符号，理解其工作原理。
3. 能正确连接和使用滑动变阻器。
解读1:考查滑动变阻器的连接方式和使用，常见题型为选择题、填空题等，难度较小。
解读2:考查滑动变阻器的实际应用，常见题型为选择题、填空题和实验探究题等，难度中等。
U/V
1
1.5
2
2.5
I/A
0.2
0.3
________
0.5
第4节 变阻器
目标导航
知识精讲
知识点01 变阻器的应用
在生活、生产和实验中，常常要改变电路中电流的大小，如通过改变电流来控制电动汽车的行车速度，调节收音机的音量，调节台灯的灯泡亮度等。电路中电流大小的改变可以通过改变电阻的大小来实现。
（一）电阻器
(1)概念:生产、生活和实验研究中，用到的具有一定阻值的元件叫电阻器，也称为电阻。
(2)作用:控制电路中的电流大小。
（二）变阻器
(1)概念:可以改变电阻值的电阻器。
(2)作用:改变电路中的电流大小。
(3)应用:①改变音响设备发出声音的品质；②改变收音机和电视机等的音量；③改变电动汽车的行车速度。
【即学即练1】下列用电器中，不需要用变阻器的是( )
A.日光灯 B.电视机和收音机 C.调光书写台灯 D.调温电熨斗
【答案】A
【解析】变阻器可以改变电阻的大小,进而改变电流的大小,据此选择不需要变阻器的电器。
A.日光灯的亮度保持不变,不需要改变电流的大小,故A符合题意;
B.电视机和收音机的音量改变需要改变电流的大小,因此需要变阻器,故B不合题意;C.调光书写台灯改变亮度需要调整电流的大小,因此需要变阻器,故C不合题意;
D.调温电熨斗调节温度需要调整电流的大小,因此需要变阻器,故D不合题意。
【即学即练2】 (2019八 上天台期末)旋钮式台灯可通过旋钮(变阻器) 调节亮度。关于调节原理，下列说法正确的是 ( )
A.变阻器与灯泡是并联的 B.通过变阻器的电流越大，灯越亮
C.变阻器两端的电压越大，灯越亮 D.变阻器接入电路的阻值越大，灯越亮
【答案】B
【解析】滑动变阻器要与被控制电路串联;滑动变阻器阻值变大,会引起电路中电流变小,可知灯的亮度变化;滑动变阻器阻值变小,会引起电路中电流变大,可知灯的亮度变化。
A、变阻器与被控制的灯泡是串联的,故A错误;
B、通过变阻器的电流越大,由串联电路中的电流特点可知,通过灯的电流也越大,所以越亮,故B正确;
C、滑动变阻器的电阻不确定,所以变阻器两端的电压越大,电路中的电流不一大,灯不-定越亮,故C错误;
D、变阻器接入电路的阻值越大,电路的总电阻越大,电路两端的总电压不变,电路中的电流越小,灯越暗,故D错误。
知识点02 滑动变阻器
（一）原理
靠改变接入电路的电阻丝的有效长度来改变电阻大小。
（二）作用
调节滑动变阻器滑片可以逐渐改变连入电路的电阻，从而逐渐改变电路中的电流。
（三）构造
滑动变阻器是由绝缘体瓷筒、线圈、金属棒、滑片、上下接线柱等元件组成。套在瓷筒上的线圈由表面涂了绝缘漆的电阻丝绕成，它的两头分别与两个下接线柱相连，套在金属棒上的滑片可在金属棒上滑动，并与线圈紧密接触，线圈上能接触滑片的地方，绝缘漆已被刮去。
结构示意图和符号
滑动变阻器的结构示意图和电路图中的符号如图所示。

滑动变阻器的连接方式
①滑动变阻器接入电路的接线柱必须“一上一下”；
②有效电阻的长度取决于下面接入电路的接线柱到滑片P的距离，滑片P到下面接线柱的长度越长，电阻越大，滑片P到下面接线柱的长度越短，电阻越小，可简记为“近小远大”。
使用滑动变阻器应注意以下四点
(1)要了解所使用滑动变阻器的阻值范围和允许通过的最大电流。如一个变阻器上标有“50欧 1安”字样，表示此滑动变阻器的最大阻值是50欧，允许通过的最大电流是1安。使用时要根据需要对滑动变阻器进行选择，不能使通过的电流超过最大电流值。
(2)滑动变阻器接入电路的两个接线柱必须是“一上一下”。 不能同时使用上面两个接线柱( R = 0),也不能同时使用下面两个接线柱( R为定值，即最大阻值)，这样就起不到改变电路的电阻的作用。
(3)为了保护电路，在通电前应将滑片置于阻值最大处，即离所选下接线柱最远的一端。
(4)滑动变阻器要与被控制的用电器串联。
旋钮型变阻器的工作原理
通过改变接入电路的电阻丝的有效长度来改变电阻的大小。连接实际电路时，要注意是哪两个接线柱接入了电路，旋钮触片是顺时针旋转还是逆时针旋转，然后判断电阻的变化。
【能力拓展】
（一）判断滑动变阻器接入电路的阻值变化，具体可按以下步骤:
①仔细观察滑动变阻器在电路中接法，是否“一上一下”，特别要关注“一下”在滑动变阻器的哪一端。
②确认滑动变阻器的有效接入长度，也就是“一下”到滑片P的长度。
③根据滑片位置的变化，判断有效电阻丝长度变化，从而判断接在电路中的滑动变阻器电阻大小的变化。
④根据变阻器的有效长度的变化，判断电流的大小变化情况。有效电阻丝变长，电流变小,有效电阻丝变短，电流变大。
（二）滑动变阻器的电阻丝一般是由熔点高、电阻大的镍铬合金制成的，受温度影响小，阻值稳定。在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，达到明显改变电阻的目的，而若用其他材料制作，则达不到明显改变电阻的目的。
【即学即练3】如图所示，AM为导线，BM、CN为两根相同的电阻丝，下列说法正确的是( )
A.S和A接触，P向右移动灯泡变亮
B.S和B接触，P向右移动灯泡亮度变暗
C.S和C接触，P向左移动灯泡变亮
D.S和C接触，P无论怎样移动灯泡亮度不变
【答案】D
【解析】当滑片移动时，分析两根电阻丝接入电路的部分长度之和是增大了还是减小了，从而对接入电阻的大小进行判断，最后确定灯泡的亮度变化即可。
【解答】如下图所示，无论滑片向哪个方向移动，上下两根电阻丝接入电路的电阻丝长度之和正好等于一根电阻丝的长度，即长度保持不变，那么整个电路的阻值不变，电流不变，自然灯泡的亮度不变，故D正确，而A、B、C错误。
【即学即练4】探究报告：用变阻器改变灯泡的亮度。
（1）观察：实验室中有一滑动变阻器，铭牌上标有“20Ω 2A"字样 ，其含义是 ________ 。
（2）设计实验：①要使变阻器能够控制灯泡的亮度，变阻器应该与灯泡串联还是并联？________；②要能控制电路中电流的大小，应该使用图示变阻器的哪两个接线柱？________；③连接实物时，滑片P应移到________，其目的是________。④请将你设计的实验电路图画在下面的方框内，用笔画线代替导线连接图中的实物。
（3）进行实验。
如果你还想知道电路中电流值的改变情况，需在电路中再________联一个电流表。
【答案】（1）表示滑动变阻器的最大阻值是20欧,允许通过的最大电流是2安
（2）串；AC或BC阻值最大处；防止电路中电流过大,保护电路；
（3）串
【解析】（1）变阻器上的电阻为它的最大阻值，电流值为允许通过的最大电流；
（2）①如果用电器相互影响，那么二者串联；如果用电器不相互影响，那么二者并联；
②根据变阻器接线“一上一下”原则解答；
③在闭合开关前，变阻器的阻值要调到最大，防止电流过大损坏用电器或电表；
④弄清电器元件的串并联关系和先后顺序，然后连接即可。
（3）根据电流表的使用方法解答。
【解答】（1）滑动变阻器铭牌上标有“20Ω 2A"字样 ，其含义是：表示滑动变阻器的最大阻值是20Ω，允许通过的最大电流是2A 。
（2）设计实验：
①要使变阻器能够控制灯泡的亮度，那么变阻器肯定影响灯泡，那么变阻器应该与灯泡串联；
②要能控制电路中电流的大小，根据“一上一下”原则，应该使用图示变阻器AC或BC两个接线柱；
③连接实物时，滑片P应移到阻值最大处，其目的是防止电路中电流过大，保护电路。
④根据题目要求可知，电流从正极出发，依次经过灯泡、变阻器、开关，然后回到电源的负极，如下图所示：

（3）如果我还想知道电路中电流值的改变情况，需在电路中再串联一个电流表。
能力拓展
考法01 滑动变阻器在电路中的连接以及判断连入电路中电阻值的变化较难把握,也容易出错
滑动变阻器接入电路时，, 要遵循“一上一下，远离一下”的原则；在初中阶段，大多数将滑动变阻器串联接入电路中，通过调节滑片的位置改变电路中的电阻，从而改变电路中的电流。判断滑动变阻器接入电路的电阻情况的方法是:第一，明确滑动变阻器接在电路中的是哪两个接线柱；第二，明确接入电路的电阻丝是哪一部分；第三，根据滑片的移动方向判断接入电路中的电阻丝长度的变化，从而确定接入电路中电阻的变化。
【典例1】（2021八下·海曙月考）如图是滑动变阻器的结构和连人电路的示意图。当滑片P向左滑动时，连入电路的电阻变小的是( )
A. B. C. D.
【答案】A
【解析】根据图片确定接入的电阻丝部分，然后根据滑片的移动方向确定这部分电阻长度的变化，进而确定连入电阻的变化。
A.如下图所示，滑片向左滑动时，接入电阻长度变短，则阻值变小，故A正确；

B.如下图所示，滑片向左滑动时，接入的阻值始终为零，故B错误；

C.如下图所示，滑片向左滑动时，接入的阻值始终不变，故C错误；

D.如下图所示，滑片向左滑动时，接入的阻值长度变大，则阻值变大，故D错误。

分层提分
题组A 基础过关练
1.（2020八上·拱墅期末）如图所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造，下列说法正确的是（ ）

A.金属棒是绝缘体，瓷筒是导体 B.线圈是用电阻率较大的合金线制成
C.滑片与线圈之间是绝缘的 D.制成线圈的合金线所有表面都是绝缘的
【答案】B
【解析】A.金属棒容易导电，为导体；瓷筒是不能导电，为绝缘体，故A错误；
B.线圈是用电阻率较大的合金线制成，改变接入的长度，就能改变电阻，故B正确；
C.滑片与线圈之间的绝缘漆被刮掉，它们是导电的，故C错误；
D.制成线圈的合金线与滑片相接触的位置是导电的，故D错误。
2.在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是( )
A.连入变阻器时，应使滑片位于变阻器阻值最大的位置
B.开关、电流表应接在靠近电源电流流出的一端
C.连接电路时，应先将开关断开
D.电流表应与灯泡串联，并使它的“＋”接线柱，靠近电源的“＋”极一端
【答案】B
【解析】A.连入变阻器时，应使滑片位于变阻器阻值最大的位置，可以防止电流过大损坏用电器，故A正确不合题意；
B.开关、电流表只要串联在电路中即可，它们的作用与在串联电路中的位置无关，故B错误符合题意；
C.连接电路时，应先将开关断开，防止电路时通时断损坏用电器，故C正确不合题意；
D.电流表应与灯泡串联，并使它的“＋”接线柱，靠近电源的“＋”极一端，故D正确不合题意。
3.如图所示为某同学连接的电路，下列有关说法正确的是( )。
A.滑动变阻器与灯泡并联 B.滑动变阻器的滑片向右移动，灯泡亮度变暗
C.滑动变阻器的滑片向右移动，灯泡亮度变亮 D.滑动变阻器的滑片向右移动，灯泡亮度不变
【答案】D
【解析】（1）用电器首尾相连为串联，首首尾尾相连为并联；
（2）（3）（4）根据滑片的移动方向确定电阻变化，根据“电流和电阻的反比关系”确定电流变化，进而得到灯泡的亮度变化.
【解答】根据图片可知，变阻器和灯泡首尾相连，整个电路只有一条通路，那么二者为串联，故A错误；
当变阻器的滑片向右移动时，它的阻值保持不变，那么通过电路的电流大小不变，灯泡的亮度保持不变，故D正确，而B、C错误。
4.（2020八上·仙居期末）滑动变阻器连入电路的四种接法，当滑片P向右滑动时，连入电路阻值增大的是( )
A. B. C. D.
【答案】A
【解析】滑动变阻器使用哪部分电阻丝，由下面的接线柱决定，据此分析判断。
A.变阻器使用滑片左边的部分。当滑片向右移动时，接入电阻丝变长，阻值变大，故A符合题意；
B.滑动变阻器全部接下面的接线柱，无论滑片怎样移动，全部电阻丝接入电路，即阻值不变，故B不合题意；
C.滑动变阻器使用滑片右边的部分。当滑片向右移动时，接入电阻丝变短，阻值变小，故C不合题意；
D.滑动变阻器使用滑片右边的部分。当滑片向右移动时，接入电阻丝变短，阻值变小，故D不合题意。
5.（2020八上·温州期末）如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是（ ）

A.M接A，N接B B.M接c，N接D C.M接A，N接D D.M接C，N接B
【答案】D
【解析】根据电流的变化分析电阻的变化，根据电阻的变化确定接入电路的电阻丝的长度变化，进而确定使用哪段电阻丝即可。
【解答】使滑片P向右移动时，CP段变长，DP段变短。电流减小，音量降低，那么变阻器的阻值增大，接入的部分电阻丝变长，因此变阻器使用的是CP段，即下面必须接C，上面任选A或B，故D正确，而A、B、C错误。
6.（2021八下·北仑期中）如图是未连接完整的电路，若要求闭合开关后，滑动变阻的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（ ）
A.M接A，N接D B.M接B，N接C C.M接A，N接B D.M接C，N接D
【答案】A
【解析】灯泡变亮，电流变大，电阻变小。滑动变阻的滑片P向左移动时，滑片左边的电阻变小，而右边的变大，因此使用滑片左边的部分，即左下角的A接线柱必选，而上面的接线柱任选，故A正确，而B、C、D错误。
7.（2020八上·苍南期末）图甲为某可调节亮度台灯，图乙为其用于调光的电位器(可变电阻器的一种)结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是( )

A.图乙的可变电阻器与电灯应该是是并联的
B.图乙的可变电阻器是通过改变导体粗细来改变阻值
C.若只将a、c接入电路，顺时针转动旋钮时灯泡变暗
D.若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
【答案】D
【解析】A.因为可变电阻器要改变灯泡的亮度，因此二者相互影响，那么它们应该串联，故A错误；
B.图乙的可变电阻器是通过改变接入电路导体的长度来改变阻值的，故B错误；
C.若只将a、c接入电路，那么当滑片顺时针转动时，接入电路的电阻大小没有发生改变，因此电流大小不变，灯泡的亮度不变，故C错误；
D.若只将b、c接入电路，那么顺时针转动时，接入的电阻丝的长度变短，电阻变小，电流变大，因此灯泡变亮，故D正确。
8.如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是( )

A.电流表示数变大，电压表示数变小，灯泡变暗 B.电流表示数变大，电压表示数变大，灯泡变亮
C.电流表示数变小，电压表示数变小，灯泡变亮 D.电流表示数变小，电压表示数变大，灯泡变暗
【答案】D
【解析】根据滑片的移动方向确定变阻器的阻值变化，根据“电流与电阻的反比关系”确定电流变化，根据串联电路的分压规律分析电压表的示数变化。
【解答】根据电路图可知，灯泡与变阻器串联，电压表与变阻器并联，电流表测总电流。当变阻器的滑片向左移动时，变阻器的阻值变大，那么电流表的示数变小，灯泡变暗。根据串联电路电压与电阻成正比的规律可知，电压表的示数变大，故D正确，而A、B、C错误。
9.如图是-一种自动测定油箱内油面高度的装置示意图，R'是一种特制的滑 动变阻器，AOB是一根可绕O点转动的金属导体，从油量表(即电流表)指针所指的刻度知道油面高度，则它的工作过程是( ) 。
A.油面升高，R'变大，油量表示数变小 B.油面降低，R'变大，油量表示数变大
C.油面升高，R'变小，油量表示数变大 D.油面降低，R'变小，油量表示数变大
【答案】C
【解析】首先根据油箱内液面的变化分析浮标的升降，再确定滑片OB的转动方向，从而确定变阻器的阻值变化，最后根据“电流和电阻的反比关系”确定油量表的示数变化。
【解答】根据图片可知，油量表串联在电路中，肯定是电流表。定值电阻和变阻器R’串联。
当油面上升时，浮标向上运动，滑片OB向下运动，变阻器R'的阻值变小，根据R总=R+R'可知，总电阻变小，那么油量表的示数变大，故A错误，C正确；
当油面下降时，浮标向下运动，滑片OB向上运动，变阻器R'的阻值变大，根据R总=R+R'可知，总电阻变大，那么油量表的示数变小，故B、D错误。
题组B 能力提升练
1.（2019·嘉兴）如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮。则他设计的电路图是（ ）
A. B.
C. D.
【答案】B
【解析】（1）两个用电器相互影响，那么它们串联；不相互影响，那么它们并联；
（2）滑动变阻器使用的滑片哪边的部分，由下面的接线柱决定；
（3）首先判断灯泡和变阻器的串并联关系，然后根据滑片的移动方向和灯泡亮度变化判断变阻器下面接的哪边的接线柱，最后进行选择即可。
【解答】因为铅笔芯影响灯泡的亮度变化，所以它们应该串联；灯泡变亮，说明电流变大，电阻变小，根据导线b向右移动可知：接入电路的是铅笔芯滑片右边的部分，故B正确，而A、C、D错误。
2.（2017·嘉兴模拟）如图是利用“坐位体前屈测试仪”进行身体柔韧性测试。测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，仪器的示数就越大。其中肯定不符合设计要求电路是（ ）
A. B. C. D.
【答案】B
【解析】本题考查滑动变阻器的使用，明确电表的测量对象是解题的基础，熟练应用欧姆定律、串联分压原理来分析电路中电流、电压的变化是解题的关键。先识别电路，然后判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律判断电压表或电流表示数的变化。
【解答】A、电路为并联电路，电流表测量滑动变阻器的电流，当滑片向左滑动时，滑动变阻器接入电路的电阻减小，并联电路分流作用，变阻器分得电流增大，电流表的示数变大，故A正确；
B、电路为并联电路，电流表测量定值电阻的电流，电流表的示数不变，故B错误，符合题意；
C、电路为串联电路，电压表测量变阻器两端的电压，当滑片向右滑动时，滑动变阻器接入电路的电阻增大，串联电路起分压作用，所以变阻器分得的电压变大，电压表的示数变大，故C正确；
D、电路为串联电路，电压表测量变阻器两端的电压，当滑片向左滑动时，滑动变阻器接入电路的电阻减小，串联电路起分压作用，所以变阻器分得的电压变变小，定值电阻电压增大，电压表的示数变大，故D正确。
3.（2021八下·北仑期中）变阻器是利用改变接入电路部分的 从而改变电路电流的装置。如图滑动变阻器铭牌上标有“10Ω1A”字样，其中“10Ω”字样表示 “1A”字样表示 。如图滑动变阻器已连接好两条导线，实验时闭合开关前滑片P应放在 （填“左”或“右”）端。实验完毕后，应将滑动变阻器接线柱螺母按 （填“顺”或“逆”）时针方向旋转，用于拧松导线，便于拆卸。

【答案】电阻丝长度；滑动变阻器的最大阻值为10欧（或变阻范围为0--10欧）；滑动变阻器允许通过的最大电流为1安；左；逆
【解析】（1）根据变阻器的工作原理解答；
（2）变阻器铭牌上的电流为允许通过的最大电流，阻值为变阻器的最大阻值。
（3）闭合开关前，为了保护电路，应该将滑片调到阻值最大的位置；
（4）一般情况下，螺母顺时针拧紧，逆时针拧松。
【解答】（1）变阻器是利用改变接入电路部分的电阻丝长度从而改变电路电流的装置。
（2）如图滑动变阻器铭牌上标有“10Ω1A”字样，其中“10Ω”字样表示滑动变阻器的最大阻值为10欧（或变阻范围为0--10欧），“1A”字样表示滑动变阻器允许通过的最大电流为1安。（3）如图所示，变阻器接入的电阻丝为滑片右边的部分，因此滑片在最左端时阻值最大，则实验时闭合开关前滑片P应放在左端。
（4）实验完毕后，应将滑动变阻器接线柱螺母按逆时针方向旋转，用于拧松导线，便于拆卸。
4.如图所示，滑动变阻器有A、B、C、D四个接线柱，按要求回答下列问题

（1）使用接线柱A和D时，要使变阻器连入电路的电阻减小，滑片应向 ________端移动。
（2）如果滑片向右滑动，电路中的电流变大，则应使用接线柱________和________或________和________。
（3）当使用接线柱________和________时，连人电路的电阻最大，且无论怎样移动滑片P，电路中的总电阻也不会改变。
（4）把________和________接人电路时，其电阻为零。
（5）当使用接线柱B和D时，在电路未接通时，滑片P应移至 ________端。(A/B)
【答案】（1）右 （2）B；D；B；C （3）A；B （4）C；D （5）A
【解析】（1）电阻变小，肯定接入的部分变短，根据变阻器接入的部分确定滑片的移动方向；
（2）（3）（4）（5）在使用变阻器时，必须“一上一下”，接入电路的部分由下面的接线柱决定，据此对变阻器的接线柱的选择情况进行分析即可。
【解答】（1）使用接线柱A和D时，由于下面选择的接线柱时A，因此接入电路的是AP段。要使变阻器连入电路的电阻减小，那么接入的部分AP必须变短，因此滑片应向左端移动；
（2）如果滑片向右滑动，电路中的电流变大，那么接入的电阻变小，即接入的部分变短，因此变阻器使用的应该是PB段，即上面的接线柱任选，下面必须选择B，也就是B和D或B和C；
（3）无论怎样移动滑片P，电路中的总电阻也不会改变，那么应该是下面的电阻丝全部接入了，即选择接线柱A和B；
（4）如果变阻器接入的电阻为零，那么肯定是将上面的金属杆接入电路了，即接C和D；
（5）当使用接线柱B和D时，变阻器使用的是PB段，因此当滑片在A端时阻值最大，因此在电路未接通时，滑片P应该移动至A端。
5.电视机、收音机、复读机上的“音量Vlume”旋钮，能够控制声音的________。它是通过改变电阻丝接入电路的________来改变接入电路的电阻值，从而改变电路中的电流；一个滑动变阻器铭牌上标有“10 Ω 2 A”，其中“10 Ω”表示________。
【答案】响度；长度；该滑动变阻器的最大阻值是10 Ω
【解析】（1）声音的大小叫响度，声音的高低叫音调，声音的特点叫音色；
（2）根据滑动变阻器的工作原理解答；
（3）滑动变阻器铭牌上的电阻表示的是它的最大阻值，电流值为允许通过的最大电流。
【解答】（1）“音量”即声音的大小，因此音量旋钮能够控制声音的响度；
（2）“音量”旋钮相当于一个滑动变阻器，即它是通过改变电阻丝接入电路的长度来改变接入电路的电阻值，从而改变电路中的电流；
（3）滑动动变阻器铭牌上标有“10 Ω 2 A”，其中“10 Ω”表示该滑动变阻器的最大阻值是10 Ω。
6.如图甲是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是________Ω；乙图中电阻箱的示数是________Ω，它与滑动变阻器相比，最大好处是________
【答案】15；7；4705；能直接读出连入的电阻值
【解析】（1）插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的，即把铜塞插进去，铜塞处的电阻丝就会短路，电流不从电阻丝走了；（2）电阻箱的读数方法：分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加；根据滑动变阻器和电阻箱的变阻特点分析回答．
【解答】（1）当5个铜塞都拔出时，此时5根电阻丝串联，总电阻最大，它们的总电阻R=5Ω+5Ω+2Ω+2Ω+1Ω=15Ω；
当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻不连入．由图可知，A、B两个接线柱之间的电阻是5Ω+2Ω=7Ω．（2）由图可知，电阻箱接入电路的阻值：R=4×1000Ω+7×100Ω+0×10Ω+5×1Ω=4705Ω；和滑动变阻器比较，滑动变阻器能连续改变电阻，电阻箱跳跃式改变电阻，但电阻箱的最大好处是能直接读出连入的电阻值．
7.（2020八上·吴兴期末）生活中很多电器需要调节电阻大小来使用，如图甲为亮度可调的台灯，电位器是调节其亮度的装置，乙图为电位器内部结构示意图，A、B、C是它的三个接线柱，旋钮带动滑片转动。
（1）关于电位器上电阻片R的材料，应该选用________（选填“铜丝”或“镍铬合金丝”）
（2）若顺时针旋转旋钮时灯泡变亮，则需将________(填“A和B”、“A和C”或“B和C”)接线柱接入电路。
【答案】（1）镍铬合金丝 （2）A和B
【解析】（1）电位器相当于滑动变阻器，根据滑动变阻器的工作原理判断；
（2）根据灯泡亮度的变化确定电流的变化，判断电阻的大小变化，从而确定使用部分长度的变化，最终确定接线情况。
【解答】（1）电位器的工作原理为：通过改变接入电路电阻丝的长度来改变电阻，从而调节电流和电压，因此制作电位器的材料电阻要大，故选镍铬合金线。
（2）灯泡变亮，说明电流变大，接入的电阻变小，也就是接入的电阻变短。当顺时针方向旋转时，AB之间的电阻片变短，因此应该将A和B两个接线柱接入电路。
8.（2020八上·新昌月考）我们已经知道，各种材料的导电能力并不相同，所以导体的导电能力与材料有关。
（1）除了材料会影响电阻大小以外，影响导体电阻大小的因素还有温度、导线长度和导线________。在研究电阻与导线长度关系时，往往选择镍铬合金线作为被测导线，而不是铜丝，原因是________。
（2）如图是一种旋钮式变阻器的结构示意图，利用它可以改变音响的音量大小。将铜片B和铜片A接入电路并与喇叭串联，则顺时针旋转触片时，音量将________（选填“增大”、“减小”或“不变”）。

【答案】（1）粗细（横截面积）；在粗细和长度相同时，镍铬合金线的电阻比铜线的电阻大，改变长度时，电阻变化大，现象明显
（2）增大
【解析】（1）根据影响电阻的因素的知识解答。镍铬合金和铜的材料不同，根据电阻与材料的关系解答。
（2）分析触片旋转时，接入电路电阻的大小变化，进而分析电流变化，得到音量的变化。
【解答】（1）除了材料会影响电阻大小以外，影响导体电阻大小的因素还有温度、导线长度和导线粗细（横截面积）。在研究电阻与导线长度关系时，往往选择镍铬合金线作为被测导线，而不是铜丝，原因是：在粗细和长度相同时，镍铬合金线的电阻比铜线的电阻大，改变长度时，电阻变化大，现象明显。
（2）根据图片可知，当触片顺时针旋转时，接入的电阻变小，因此通过喇叭的电流增大，则音量将增大。
题组C 培优拔尖练
1.如图所示为某电子秤的结构示意图，电子秤的刻度盘是一个________表，它的示数越大说明所称物体的质量越________，秤盘内不放物体时刻度表无示数，说明与滑片P接触的A端黑体部分是________(填“导体”或“绝缘体”)。

【答案】电流；大；绝缘体
【解析】（1）电压表与用电器并联，电流表与用电器串联；根据电流表的示数变化推测变阻器的阻值变化，进而分析滑片的移动方向，最终得到物体质量的变化；
（2）无示数，说明电流表的示数为零，即此时电阻很大，那么A端部分应该不容易导电，肯定是绝缘体。
【解答】（1）根据图片可知，电子秤的刻度盘串联在电路上，应该是电流表。当电流表的示数增大时，变阻器的阻值变小，那么滑片向下移动，因此物体的质量肯定越大。
（2）秤盘内不放物体时刻度表无示数，说明与滑片P接触的A端黑体部分是绝缘体。
2.（2019八上·杭州期末）小应同学设计了一个风力测定仪，如下图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻接触点，电路中接有一个小灯泡，测风力时，闭合开关S。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________。通过观察小灯泡的亮度可以粗略地反映风力的大小，若要提高该装置反映风力大小的性能，可采取的方法是________，之后小应将风力测定仪中的小灯泡乙与一定值电阻甲串联在电源电压为3伏的电路中（甲、乙的电流与电压关系图像如右图），此时电路中的电流为________A。
【答案】滑动变阻器；串联一个电流表；0.2
【解析】（1）滑动变阻器是靠改变接入电路里电阻丝的长度来改变电阻的，根据工作过程判断即可；
（2）这个风力测定仪是通过灯泡亮度反映风力的大小的，当风力较小时，变阻器的电阻变化很小，电流变化很小，灯泡亮度变化不明显就不能反应风力的变化，可用专门测量电流的仪表提高测风性能。
（3）串联电路各处电流都相等，总电压等于各处电压之和；从图像中找到电流相同时，对应的两个电压之和等于3V的点即可。
解答：（1）金属杆OC相当于变阻器的滑片，AB相当于电阻丝，因此这个组合相当于滑动变阻器；
（2）这个风力测定仪是通过灯泡亮度反映风力的大小的，当风力较小时，变阻器的电阻变化很小，电流变化很小，灯泡亮度变化不明显就不能反应风力的变化，因此串联一个电流表可以提高测风能力；
（3）观察图像可知，当电流为0.2A时，甲的电压是1V，乙的电压是2V，二者相加正好等于电源电压3V，因此此时电流是0.2A。
3.（2017八上·临海期末）高速公路收费站已开始对过往的货车实施计重收费，某同学结合所学物理知识设计了如图所示的称重计原理图（电源电压恒为24V，R1阻值为10欧姆，R的最大阻值为20欧姆，称重计由电流表改装而成）。
（1）请你帮助该同学完成电路图,要求称重时，车辆越重，称重计指针向右偏转幅度越大。
（2）根据该同学的电路图思考下列问题:
①R1在电路中起________作用；
②当称重计上未放物体时，滑片P指在R的最上端。则称重计的零刻度对应电流表的示数为________A
【答案】（1） （2）保护电路；0.8
【解析】（1）分析电路图，根据电路中电流的变化情况判断滑动变阻器接入电路的情况；
（2）防止滑动变阻器的阻值太小，导致电路中的电流太大；欧姆定律的应用。
【解答】（1）车辆越重，称重计指针向右偏转幅度越大，电路中的电流越大，滑动变阻器的阻值减小，即滑动变阻器的滑片向下移动其阻值变小，其下半部分接入电路，如图：
（2）防止电路中的电流太大，破坏电路；
当当称重计上未放物体时，滑片P指在R的最上端，滑动变阻器的阻值为20Ω，I==0.8A。
4.如图是小明自制的电子秤的原理示意图。托盘、轻弹簧上端和金属滑片P固定在一起(弹簧的电阻不计)。
（1）要使电子秤能正常工作，下列电路连接正确的是____。
A.点“1”与点“2”连接 B.点“1”与点“3”连接 C.点“2”与点“3”连接
（2）小明在正确完成电路连接后，闭合开关S，在托盘中放100克的砝码时，发现电流表有一示数，若将1千克的物体放在托盘中，则电流表的示数与原来相比应该________(填“变大”“变小”或“不变”)。
【答案】（1）C （2）变小
【解析】（1）根据图片可知，当物体的质量增大时，滑片向下移动，改变接入电阻的大小，从而改变电流表的示数，测出物体的质量。因此滑片P和电阻R1组合成一个变阻器，R1的上端已经与电路相接，那么只有将滑片与另一端相接才能发挥作用，因此将2和3连接；
（2）首先根据电路连接分析出质量增大时，电流表的示数变化规律，然后根据此规律对电流表的示数变化做出推测即可。
【解答】(1)若“1”与“2”连接，则开路；若“1”与“3”连接，则R1为定值电阻；若“2”与“3”连接，则R1为滑动变阻器。
(2)根据图片可知，当物体的质量增大时，滑片下移，变阻器的阻值增大，电流变小，即物体的质量越大，电流表的示数越小。托盘中所放物体由100克换为1千克时，物体的质量增大，那么电流表的示数与原来相比应该变小了。
5.如图所示是一种自动测定油箱内油面高度的装置，R2为滑动变阻器，它的金属滑片连在杠杆的一端，

（1）若油量表是由电流表改装而成，现将它串在图方位置，则当油面升高时，油量表的示数将________。
（2）R，在电路中的作用是________。
（3）若油量表是电压表改装而成的，现将它与R’并联，则当油面升高时，油量表的示数将________。
【答案】（1）变大（2）保护电路（3）变大
【解析】（1）当油面升高时，首先判断滑片的移动方向，进而确定变阻器的阻值变化，然后根据变阻器的阻值变化确定电流表的示数变化；
（2）当油箱加满时，滑片到达最下面，此时变阻器的阻值为零。如果没有R'，那么整个电路会发生短路，从而烧毁电源，因此它有保护电路的作用；
（3）根据公式U=IR分析R'两端的电压变化即可。
【解答】（1）根据图片可知，变阻器和定值电阻R'串联。当油面上升时，浮标上浮，而滑片下移，变阻器的阻值变小，因此油量表的示数将增大；
（2）R'在电路中的作用是保护电路。
（3）若油量表是电压表改装而成的，现将它与R’并联，它就测量R’的电压。当油面上升时，通过电路的电流增大，根据U=IR可知，R’的电压增大，即油量表的示数将变大。
6.（2019八上·仙居期中）小张同学在探究通过定值电阻R的电流与其两端电压关系时，连接实验电路如图所示。

（1）图甲中有一处连接错误，请在错误导线上画×并改正。
（2）将电路图连接正确后，闭合开关，电流表示数如图所示，你认为该电路还应改进的地方是________。
（3）改进后，小张同学通过实验，得出如下数据，请你补全该表格。
实验中我们应该多次实验的目的是________.
【答案】（1）
（2）量程换成0-0.6A
（3）0.4；寻找普遍规律
【解析】（1）注意滑动变阻器的接线方法“一上一下”；
（2）在测量中，如果电流值太小，而电流表选择的量程过大，那么电流表的指针偏转幅度会很小，导致出现较大的测量误差；
（3）当电阻相同时，电流与电压成正比，据此计算出空白处电流值；通过变阻器不断改变电压表和电流表的示数，从而得到多组测量数据，然后将计算出的电阻值相加求出平均数，这样可以减小测量误差。
【解答】（1）根据实物图可知，滑动变阻器两个接线柱全部接在上面，违反了“一上一下”的原则，因此只要将变阻器右边的线头拆下，接在下面的接线柱上即可，如下图：

（2）根据电流表的图片可知，此时它的指针偏转角度很小，因此测量误差较大，所以应该改进的地方为：将它的量程换成0~0.6A；
（3）根据电流与电压成正比得到：；
解得：I=0.4A；
实验中我们应该多次实验的目的是：寻找普遍规律。
7.用滑动变阻器改变小灯泡的亮度：
（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器（如图甲所示），若要把它其中的两个接线柱连接到电路中去，共有________种接法；“20Ω”指的是________两接线柱间的电阻值，“2A”指的是________。
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动灯泡变暗。
（3）如果你还想知道电路中电流值的改变情况，需在电路中再________联一个电流表，并增加________根导线。
【答案】（1）三；AB；该变阻器允许通过的最大电流为2A
（2）
（3）串；一
【解析】（1）每个变阻器都有3个接线柱，将它们两两组合即可得到接法的种数；变阻器铭牌上的电阻值是指下面两个接线柱之间的阻值；标的电流值就是变阻器能够允许通过的最大电流；
（2）如果要用变阻器控制灯泡的亮度，那么它们就要串联；变阻器接线注意“一上一下”，并根据灯泡的亮度变化推断它的接线情况；
（3）电流表必须与被测的用电器串联；将一个元件串联入电路时，只需将原来的接线打开一条，然后再增加一条导线即可。
【解答】（1）根据甲图可知，变阻器的接线方法有：AB、AC、BC，共三种接法；20Ω”指的是AB两接线柱间的电阻值，“2A”指的是该变阻器允许通过的最大电流为2A ；
（2）从电源的正极开始，依次连接变阻器、开关、灯泡，然后回到电源负极；变阻器的滑片向右移动时灯泡变暗，电流变小，电阻变大，因此使用的是滑片左边的部分，即变阻器的左下角接线柱必选，而上面的任选一个。如下图：

（3）如果还想知道电路中电流值的改变情况，需在电路中再串联一个电流表，并增加一根导线。课程标准
课标解读
1.知道生活中使用的变阻器。
2.了解滑动变阻器的构造,知道并能画出滑动变阻器的结构示意图和符号，理解其工作原理。
3. 能正确连接和使用滑动变阻器。
解读1:考查滑动变阻器的连接方式和使用，常见题型为选择题、填空题等，难度较小。
解读2:考查滑动变阻器的实际应用，常见题型为选择题、填空题和实验探究题等，难度中等。
U/V
1
1.5
2
2.5
I/A
0.2
0.3
________
0.5
