高考物理一轮复习课时练习 第12章第4练　专题强化：电磁感应中的动力学和能量问题（含详解）

这是一份高考物理一轮复习课时练习 第12章第4练　专题强化：电磁感应中的动力学和能量问题（含详解），共10页。试卷主要包含了5 T等内容，欢迎下载使用。

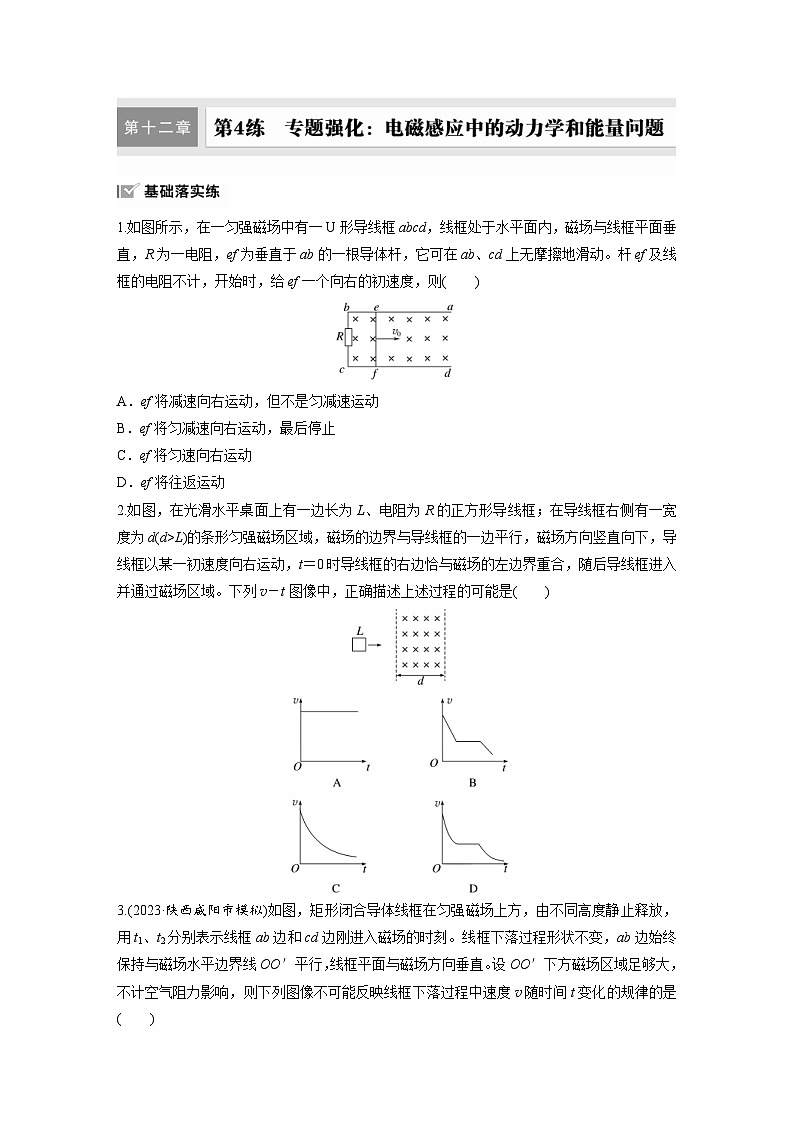

1.如图所示，在一匀强磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动。杆ef及线框的电阻不计，开始时，给ef一个向右的初速度，则( )
A．ef将减速向右运动，但不是匀减速运动
B．ef将匀减速向右运动，最后停止
C．ef将匀速向右运动
D．ef将往返运动
2.如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d(d>L)的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下，导线框以某一初速度向右运动，t＝0时导线框的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域。下列v－t图像中，正确描述上述过程的可能是( )

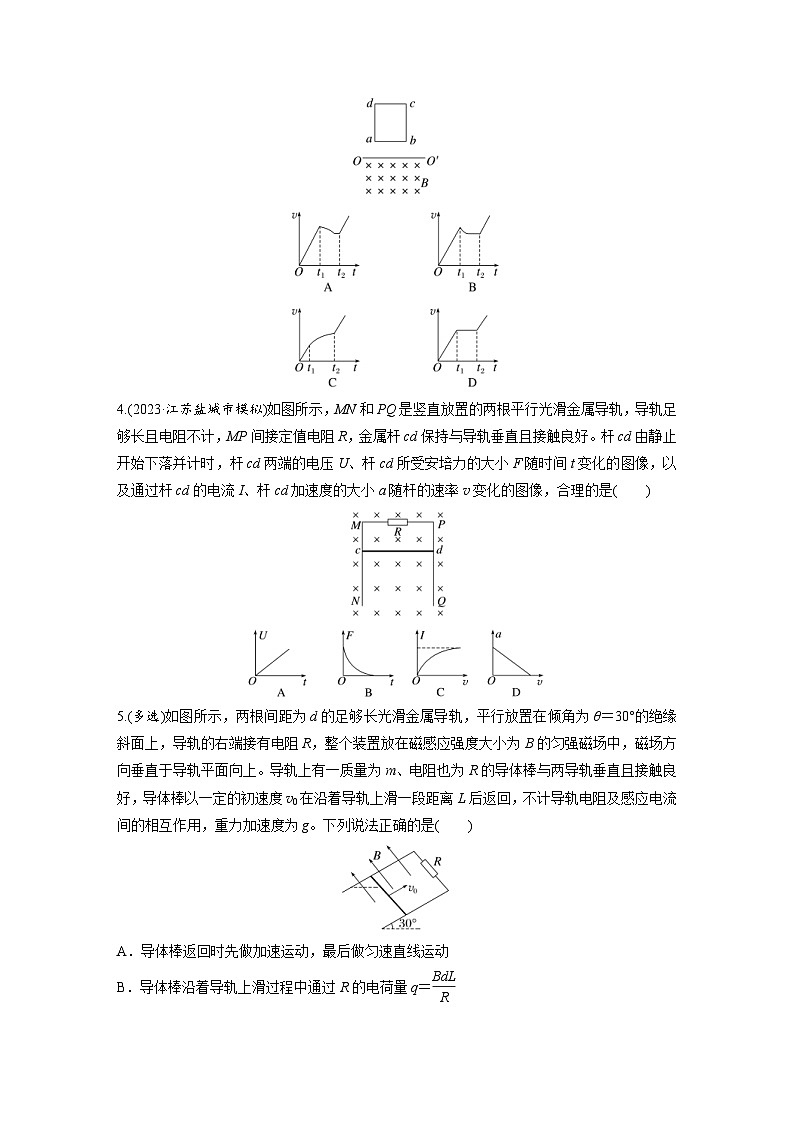

3.(2023·陕西咸阳市模拟)如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻。线框下落过程形状不变，ab边始终保持与磁场水平边界线OO′平行，线框平面与磁场方向垂直。设OO′下方磁场区域足够大，不计空气阻力影响，则下列图像不可能反映线框下落过程中速度v随时间t变化的规律的是( )
4.(2023·江苏盐城市模拟)如图所示，MN和PQ是竖直放置的两根平行光滑金属导轨，导轨足够长且电阻不计，MP间接定值电阻R，金属杆cd保持与导轨垂直且接触良好。杆cd由静止开始下落并计时，杆cd两端的电压U、杆cd所受安培力的大小F随时间t变化的图像，以及通过杆cd的电流I、杆cd加速度的大小a随杆的速率v变化的图像，合理的是( )
5.(多选)如图所示，两根间距为d的足够长光滑金属导轨，平行放置在倾角为θ＝30°的绝缘斜面上，导轨的右端接有电阻R，整个装置放在磁感应强度大小为B的匀强磁场中，磁场方向垂直于导轨平面向上。导轨上有一质量为m、电阻也为R的导体棒与两导轨垂直且接触良好，导体棒以一定的初速度v0在沿着导轨上滑一段距离L后返回，不计导轨电阻及感应电流间的相互作用，重力加速度为g。下列说法正确的是( )
A．导体棒返回时先做加速运动，最后做匀速直线运动
B．导体棒沿着导轨上滑过程中通过R的电荷量q＝eq \f(BdL,R)
C．导体棒沿着导轨上滑过程中克服安培力做的功W＝eq \f(1,2)(mv02－mgL)
D．导体棒沿着导轨上滑过程中电阻R上产生的热量Q＝eq \f(1,2)(mv02－mgL)

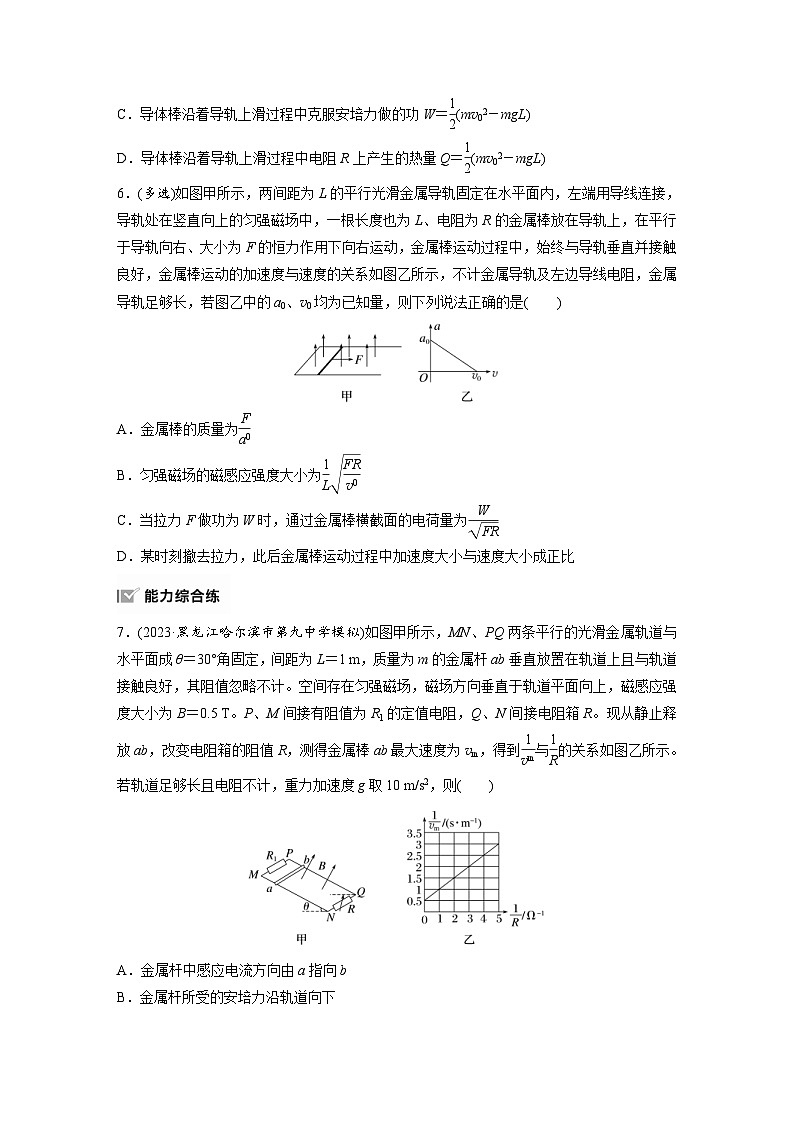

6．(多选)如图甲所示，两间距为L的平行光滑金属导轨固定在水平面内，左端用导线连接，导轨处在竖直向上的匀强磁场中，一根长度也为L、电阻为R的金属棒放在导轨上，在平行于导轨向右、大小为F的恒力作用下向右运动，金属棒运动过程中，始终与导轨垂直并接触良好，金属棒运动的加速度与速度的关系如图乙所示，不计金属导轨及左边导线电阻，金属导轨足够长，若图乙中的a0、v0均为已知量，则下列说法正确的是( )
A．金属棒的质量为eq \f(F,a0)
B．匀强磁场的磁感应强度大小为eq \f(1,L)eq \r(\f(FR,v0))
C．当拉力F做功为W时，通过金属棒横截面的电荷量为eq \f(W,\r(FR))
D．某时刻撤去拉力，此后金属棒运动过程中加速度大小与速度大小成正比
7．(2023·黑龙江哈尔滨市第九中学模拟)如图甲所示，MN、PQ两条平行的光滑金属轨道与水平面成θ＝30°角固定，间距为L＝1 m，质量为m的金属杆ab垂直放置在轨道上且与轨道接触良好，其阻值忽略不计。空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度大小为B＝0.5 T。P、M间接有阻值为R1的定值电阻，Q、N间接电阻箱R。现从静止释放ab，改变电阻箱的阻值R，测得金属棒ab最大速度为vm，得到eq \f(1,vm)与eq \f(1,R)的关系如图乙所示。若轨道足够长且电阻不计，重力加速度g取10 m/s2，则( )
A．金属杆中感应电流方向由a指向b
B．金属杆所受的安培力沿轨道向下
C．定值电阻的阻值为1 Ω
D．金属杆的质量为1 kg
8.(多选)如图所示，绝缘的水平面上固定有两条平行的光滑金属导轨，导轨电阻不计，两相同金属棒a、b垂直导轨放置，其右侧矩形区域内存在恒定的匀强磁场，磁场方向竖直向上，现两金属棒分别以初速度2v0和v0同时沿导轨自由运动，先后进入磁场区域。已知a棒离开磁场区域时b棒已经进入磁场区域，则a棒从进入到离开磁场区域的过程中，电流i随时间t的变化图像可能正确的有( )
9．(多选)(2023·河南许昌市期末)如图所示，在光滑绝缘的水平面上方，有两个方向相反的水平方向的匀强磁场，磁场范围足够大，磁感应强度的大小左边为2B，右边为3B，一个竖直放置的宽为L、长为3L、质量为m、电阻为r的矩形金属线框，以初速度v垂直磁场方向从图中实线位置开始向右运动，当线框运动到虚线位置(在左边磁场中的长度为L、在右边磁场中的长度为2L)时，线框的速度为eq \f(1,3)v，则下列说法正确的是( )
A．此时线框中电流方向为逆时针，电功率为eq \f(25B2L2v2,9r)
B．此过程中通过线框横截面的电荷量为eq \f(10BL,r)
C．此时线框的加速度大小为eq \f(25B2Lv,3mr)
D．此过程中线框克服安培力做的功为eq \f(4,9)mv2
10.(2023·湖北省联考)如图所示，足够长、电阻不计的平行光滑金属导轨MN、PQ相距为L，导轨平面与水平面间的夹角为θ。导轨上端与阻值为R的电阻和电容为C的电容器相接，导轨处于匀强磁场中，磁感应强度大小为B，方向垂直于导轨平面向上，一质量为m、电阻为R、长度为L的金属棒ab垂直于MN、PQ放置在导轨上，金属棒ab始终与导轨接触良好。现将开关S闭合，金属棒由静止开始运动。已知重力加速度为g。
(1)求金属棒沿导轨匀速滑行时的速度大小v；
(2)金属棒沿导轨匀速运动后，将开关S断开并开始计时，求此后金属棒的速度大小v′随时间t变化的关系。
11.(2023·陕西渭南市期末)如图所示，足够长的平行金属导轨MN、PQ倾斜放置，处在与导轨平面垂直的匀强磁场中，导轨间距L＝1 m。导轨平面与水平面的夹角θ＝37°，匀强磁场的磁感应强度大小B＝2 T，ab、cd两金属棒放在导轨上与导轨垂直并处于静止状态，两金属棒的长度均为L＝1 m，电阻均为R＝5 Ω，质量均为0.5 kg，导轨电阻不计，重力加速度g取10 m/s2。若使金属棒ab以v1＝1 m/s的速度沿导轨向下匀速运动，则金属棒cd恰好要滑动；现使金属棒ab从静止开始向上做初速度为零的匀加速直线运动，加速度的大小a＝8 m/s2，金属棒运动过程中始终与导轨垂直并接触良好，两金属棒与导轨间的动摩擦因数相同，最大静摩擦力等于滑动摩擦力，sin 37°＝0.6，cs 37°＝0.8。求：
(1)金属棒与导轨间的动摩擦因数μ；
(2)从静止开始，金属棒ab向上加速运动多长时间，金属棒cd刚好要滑动；
(3)已知金属棒ab向上匀加速运动至金属棒cd刚好要滑动的过程中，拉力对金属棒ab所做的功W＝234.4 J。则此过程中，金属棒cd中通过的电荷量及产生的焦耳热。
12．(多选)(2023·山东卷·12)足够长U形导轨平置在光滑水平绝缘桌面上，宽为1 m，电阻不计。质量为1 kg、长为1 m、电阻为1 Ω的导体棒MN放置在导轨上，与导轨形成矩形回路并始终接触良好，Ⅰ和Ⅱ区域内分别存在竖直方向的匀强磁场，磁感应强度分别为B1和B2，其中B1＝2 T，方向向下。用不可伸长的轻绳跨过固定轻滑轮将导轨CD段中点与质量为0.1 kg的重物相连，绳与CD垂直且平行于桌面。如图所示，某时刻MN、CD同时分别进入磁场区域Ⅰ和Ⅱ并做匀速直线运动，MN、CD与磁场边界平行。MN的速度v1＝2 m/s，CD的速度为v2且v2>v1，MN和导轨间的动摩擦因数为0.2。重力加速度大小取10 m/s2，下列说法正确的是( )
A．B2的方向向上 B．B2的方向向下
C．v2＝5 m/s D．v2＝3 m/s
第4练 专题强化：电磁感应中的动力学和能量问题
1．A [ef向右运动，切割磁感线，产生感应电动势和感应电流，会受到向左的安培力而做减速运动，由F＝BIL＝eq \f(B2L2v,R)＝ma知，ef做的是加速度减小的减速运动，最终停止运动，故A正确，B、C、D错误。]
2．D [线框以一定初速度进入磁场，则感应电动势为E＝BLv，根据闭合电路欧姆定律，则感应电流为I＝eq \f(E,R)，所以安培力为F＝BIL＝eq \f(B2L2v,R)，又根据牛顿第二定律有F＝ma，则a＝eq \f(B2L2v,Rm)，由于v减小，所以a也减小；当线框完全进入磁场后，不受到安培力作用，所以做匀速直线运动；当线框出磁场时，速度与时间的关系与进入磁场相似，在速度—时间图像中，斜率绝对值表示加速度的大小，故D正确，A、B、C错误。]
3．A [线框先做自由落体运动，t1时刻ab边进入磁场做减速运动，加速度逐渐减小，而A图像中的加速度逐渐增大，故A错误；线框先做自由落体运动，若进入磁场时重力小于安培力，ab边进入磁场后做减速运动，当加速度减小到零时做匀速直线运动，cd边进入磁场后线框做自由落体运动，加速度为g，故B正确；线框先做自由落体运动，ab边进入磁场时若重力大于安培力，做加速度减小的加速运动，cd边进入磁场后线框做自由落体运动，加速度为g，故C正确；线框先做自由落体运动，ab边进入磁场时若重力等于安培力，做匀速直线运动，cd边进入磁场后，线框继续做自由落体运动，加速度为g，故D正确。]
4．D [设杆长为L，杆下落过程中切割磁感线产生的感应电流大小为I＝eq \f(E,R＋r)＝eq \f(BLv,R＋r)∝v，故C错误；根据牛顿第二定律有mg－BIL＝ma，即a＝g－eq \f(B2L2v,mR＋r)，故D正确；杆所受安培力的大小为F＝BIL＝eq \f(B2L2v,R＋r)，杆下落过程中先做加速度减小的加速运动，当加速度为零时，速度保持不变，所以安培力随速度先增大后不变，最终大小为mg，故B错误；杆两端的电压为U＝IR＝eq \f(BLRv,R＋r)，速度先增大后不变，所以U先增大后不变，故A错误。]
5．AC [导体棒返回时先做加速度减小的加速运动，最后受力平衡，做匀速直线运动，所以A正确；根据q＝eq \f(ΔΦ,R总)，则导体棒沿着导轨上滑过程中通过R的电荷量为q＝eq \f(BdL,2R)，所以B错误；设导体棒沿着导轨上滑过程中克服安培力做的功为W，由能量守恒可得W＋mgLsin 30°＝eq \f(1,2)mv02，解得W＝eq \f(1,2)(mv02－mgL)，所以C正确；根据功能关系可得，导体棒沿着导轨上滑过程中电阻R上产生的热量为Q＝eq \f(1,2)W，则Q＝eq \f(1,4)(mv02－mgL)，所以D错误。]
6．ABD [由题意可知F－eq \f(B2L2v,R)＝ma，得a＝eq \f(F,m)－eq \f(B2L2,mR)v，结合a－v图像可知eq \f(F,m)＝a0，eq \f(B2L2,mR)＝eq \f(a0,v0)，解得m＝eq \f(F,a0)，B＝eq \r(\f(ma0R,L2v0))＝eq \f(1,L)eq \r(\f(FR,v0))，A、B正确；当拉力F做功为W时，金属棒运动的距离为s＝eq \f(W,F)，则通过金属棒横截面的电荷量q＝eq \x\t(I)t＝eq \f(\x\t(E),R)t＝eq \f(BLs,R)＝eq \f(W,\r(FRv0))，C错误；某时刻撤去拉力，此后eq \f(B2L2v,R)＝ma，则a＝eq \f(B2L2,mR)v，D正确。]
7．C [由右手定则可判断，金属杆中感应电流方向由b指向a，由左手定则知，金属杆所受的安培力沿轨道向上，A、B错误；总电阻为R总＝eq \f(R1R,R1＋R)，I＝eq \f(BLv,R总)，当达到最大速度时，金属杆受力平衡，有mgsin θ＝BImL＝eq \f(B2L2vm,R1R)(R1＋R)，变形得eq \f(1,vm)＝eq \f(B2L2,mgsin θ)·eq \f(1,R)＋eq \f(B2L2,mgR1sin θ)，根据题图乙可得eq \f(B2L2,mgsin θ)＝k＝0.5 s·m－1·Ω，eq \f(B2L2,mgR1sin θ)＝b＝0.5 s·m－1，解得金属杆的质量m＝0.1 kg，定值电阻阻值R1＝1 Ω，C正确，D错误。]
8．AB [a棒以速度2v0先进入磁场做切割磁感线运动，产生的感应电流为i0＝eq \f(Bl·2v0,R)，a棒在磁场中会受到安培力，做减速直线运动，感应电流也随之减小。设当b棒刚进入磁场时a棒的速度为v1，此时的瞬时电流为i1＝eq \f(Blv1,R)，若v1＝v0，则i1＝eq \f(Blv0,R)＝eq \f(i0,2)，此时两棒产生的感应电动势相抵，电流为零，金属棒不受安培力作用，两棒均匀速运动离开，i－t图像中无电流，只有A图符合；若v1
